移相器原理分析
移相器实验报告
一、移相器与相敏检波器实验【实验目的】1. 理解移相器和相敏检波器的工作原理。
2. 学习传感器实验仪和交流毫伏表的使用。
3. 学习用双踪示波器测量相移的方法。
【实验原理】1. 移相器的工作原理移相器是由电阻、电抗元件、非线性元件和有源器件等构成的一种电路，当正弦信号经过移相器时其相位会发生改变。
理想的移相器在调整电路参数时，可使通过信号的相位在0?~360?之间连续变化，而不改变信号的幅度，即信号可不失真地通过，只是相位发生了变化，图1为移相器的工作原理，其中相角?为经过移相器所获得的。
2. 相敏检波器的工作原理相敏检波器是一种根据信号的相位来提取有用信号的处理电路，在外部同频控制信号作用下，用控制信号来截取输入信号，相敏检波器输出的直流分量为反映输入信号与控制信号相位差的直流电压，经低通滤波器lpf滤除高频分量后得到直流输出信号e；相敏检波器的组成框图见图2。
t?10?t??2 设控制信号表达式为： u??t?0?t?t2? ?t??)，输入信号与控制信号在时域中的关系见图3。
设输入信号为：u?usin( 用控制信号截取输入信号后得到：u0?u?u，对u0积分并在一个周期内取平均得：1t/2ue?usin(?t??)dt??t0?t??t/20?t??)d(?t??)???sin(u/2[cos(?t??)]t0?tuuu[cos(???)?cos?]??[cos?cos??sin?sin??cos?]?cos?2?2?? ①由式①可以看出，相敏检波器经低通滤波器输出一个反映输入信号相位差的直流电压，当??0时，即输入信号与控制信号同相时e?交时，e?0。
利用相敏检波器可以消除信号中干扰噪声的影响。
设输入信号中包含有噪声信号un和有用信号us，即：u?us?un，则：u0?u?uc?ucus?ucun，对u0积分并在一个周期内1t1t取平均得：e??ucussin(?t??s)dt??ucunsin(?t??n)dt t0t0 ?1u?，当??90?，即输入信号与控制信号正?[uscos(?s??c)?uncos(?n??c)] 通过移相器调节控制信号uc的相位，使噪声信号与控制信号相差90°相角，此时：则：e??n??c?90?，us?cos(?s??c)，即相敏检波器的输出仅含有有用信号us分量，噪声信号被剔除。
移相电路原理及简单设计
移相电路原理及简单设计移相电路是一种用于改变信号相位的电路，其主要原理是通过延迟或提前信号的某些频率成分来实现相位移动。
移相电路可以用于许多应用，例如滤波器、放大器、混频器、频率合成器、调制解调器和遥控器等。
移相电路的设计需要考虑许多因素，包括移相器的类型、电路的频率响应、信号源的输出阻抗、移相量的控制方式和移相范围等。
以下是一些移相电路的类型及其基本原理。
1. RC 移相器RC 移相器是一种简单的电路，它使用电容器和电阻器来改变信号的相位。
在 RC 移相器中，信号通过一个电容器，然后被延迟了一定的时间，因为电容器需要一定的时间来充电和放电。
这个时间延迟可以通过调整电容器和电阻器的值来控制。
例如，当信号通过一个 90 度相移器时，一个 45 度相移器可以通过电容器和电阻器的值相应地设置。
2. 传输线移相器传输线移相器是一种使用传输线进行相位移动的电路。
在这种电路中，信号通过一条传输线，然后被传输线的长度所延迟。
这个长度可以通过传输线长度和信号频率计算出来。
传输线移相器可以提供非常大的相位移动范围，但需要考虑传输线的损耗和阻抗匹配等问题。
3. 反相移相器反相移相器是一种使用反相器进行相位移动的电路。
在这种电路中，信号通过反相器，该器会将信号反转并延迟一定的时间，从而改变信号的相位。
这个时间延迟可以通过反相器的延迟或其他电路元件的延迟来控制。
4. 集成电路移相器集成电路移相器是使用集成电路芯片进行相位移动的电路。
这种电路通常包括一个或多个比例型积分器阶段，其中电容器和电阻器被整合在一起。
集成电路移相器通常可提供非常高的精度和可靠性，但也需要考虑集成电路的复杂性和成本等问题。
在实际设计中，移相电路通常需要与其他电路元件配合来达到期望的效果。
例如，在滤波器中使用移相电路可以改善滤波器的频率响应和群延迟等性能。
在遥控器中使用移相电路可以实现更可靠和可靠的信号传输。
因此，在设计移相电路时，需要考虑特定应用的要求和限制，以实现最佳性能。
rc移相器原理
RC移相器原理一、什么是移相器？移相器（Phase shifter）是一种能够改变信号相位的电路或设备。
相位是描述两个或多个波形之间的偏移量的物理量，常用角度来表示。
在电路和通信系统中，移相器被广泛应用于频率合成、调制解调、滤波和干扰消除等方面。
二、RC移相器的基本原理RC移相器是一种简单而常用的移相器，它由电阻（Resistance）和电容（Capacitance）组成。
移相器的基本原理是通过改变电路中电阻和电容的数值来改变信号的相位。
三、RC移相器的电路图以下是一个典型的RC移相器电路图：R1IN┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈┈┈░░ R2░░░┃┃┃┃OUT┈┈┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈┈┈┈┈┈░┈┈┈┈┈┈┈┈┈░ C1四、RC移相器的工作原理当输入信号通过电阻R1进入RC移相器时，一部分信号电流通过电容C1流过和电阻R2，形成输出信号。
在正弦波输入的情况下，输出信号的相位会相对于输入信号发生移动。
在移相器的工作原理中，主要涉及到两个重要的参数：角频率和RC系数。
•角频率（Angular Frequency）是指正弦波的周期性变化所需要的时间，用单位时间内的弧长来表示。
•RC系数是指电阻和电容在移相器中所占的比例。
当输入信号的角频率等于移相器的截止频率时，输出信号的相位将会发生最大的移动。
相位移动的方向将根据输入信号的频率与移相器的截止频率的比较结果来决定。
五、RC移相器的应用RC移相器在实际应用中具有广泛的用途，下面列举了一些常见的应用：1.频率合成器：通过调整RC移相器的相位移动，可以合成不同频率的输出信号。
2.相位调制：利用RC移相器可以改变信号的相位，从而实现相位调制。
3.调制解调器：在调制解调过程中，移相器被用于调整信号的相位，以实现数据的传输和解析。
4.滤波器：通过合理设计RC移相器，可以构建频率选择性滤波器，用于去除特定频率范围内的信号干扰。
移相触发原理

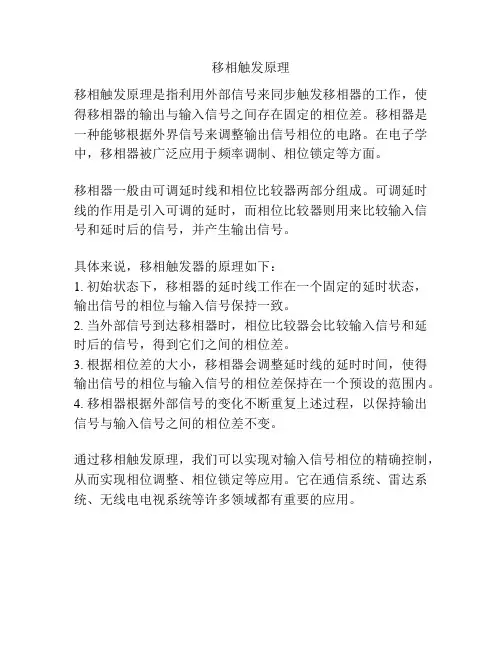

移相触发原理
移相触发原理是指利用外部信号来同步触发移相器的工作，使得移相器的输出与输入信号之间存在固定的相位差。
移相器是一种能够根据外界信号来调整输出信号相位的电路。
在电子学中，移相器被广泛应用于频率调制、相位锁定等方面。
移相器一般由可调延时线和相位比较器两部分组成。
可调延时线的作用是引入可调的延时，而相位比较器则用来比较输入信号和延时后的信号，并产生输出信号。
具体来说，移相触发器的原理如下：
1. 初始状态下，移相器的延时线工作在一个固定的延时状态，输出信号的相位与输入信号保持一致。
2. 当外部信号到达移相器时，相位比较器会比较输入信号和延时后的信号，得到它们之间的相位差。
3. 根据相位差的大小，移相器会调整延时线的延时时间，使得输出信号的相位与输入信号的相位差保持在一个预设的范围内。
4. 移相器根据外部信号的变化不断重复上述过程，以保持输出信号与输入信号之间的相位差不变。
通过移相触发原理，我们可以实现对输入信号相位的精确控制，从而实现相位调整、相位锁定等应用。
它在通信系统、雷达系统、无线电电视系统等许多领域都有重要的应用。
铁氧体移相器原理
铁氧体移相器原理
铁氧体移相器原理
2) 铁氧体移相器
其基本原理是利用外加直流磁场改变波导内铁氧体的导磁系数, 因而改变电磁波的相速, 得到不同的相移量。
图7.25所示为常用的一种铁氧体移相器, 在矩形波导宽边中央有一条截面为环形的铁氧体环,环中央穿有一根磁化导线。
根据铁氧体的磁滞特性(见图
7.25(a)), 当磁化导线中通过足够大的脉冲电流时, 所产生的外加磁场也足够强(它与磁化电流强度成正比), 铁氧体磁化达到饱和, 脉冲结束后, 铁氧体内便会有一个剩磁感应(其强度为)。
当所加脉冲极性改变时, 剩磁感应的方向也相应改变(其强度为)。
这两个方向不同的剩磁感应对波导内传输的波来说，对应两个不同的导磁系数, 也就是两种不同极性的脉冲在该段铁氧体内对应有两个不同的相移量, 这对二进制数控很有利。
铁氧体产生的总的相移量为这两个相移量之差(称差相移)。
只要铁氧体环在每次磁化时都达到饱和, 其剩磁感应大小就保持不变, 这样，差相移的值便取决于铁氧体环的长度。
图 7.25 铁氧体移相器
(a) 铁氧体磁滞回线; (b) 相移器结构
这种移相器的特点是: 铁氧体环的两个不同数值的导磁系数分别由两个方向相反的剩磁感应来维持, 磁化导线中不必加维持电流, 因此所
需激励功率比其它铁氧体移相器小。
铁氧体移相器的主要优点是:承受功率较高，插入损耗较小，带宽较宽。
其缺点是:
所需激励功率比PIN管移相器大，开关时间比PIN管移相器长，较笨重。
移相器工作原理
移相器工作原理
移相器是一种改变信号的相位的设备，通常用于调整信号相位以实现相位调制、相位解调和相位变换等功能。
其主要工作原理如下：
1. 相位移动：移相器能够将输入信号的相位进行有限的移动。
这可以通过多种方式实现，其中一种常见的方法是采用电压控制的移动反馈电路。
通过调节输入的电压信号，移相器可以改变其输出信号的相位。
通常，移相器提供一个可以调节的控制电压，用于控制想要的相位移动量。
2. 相位调制：移相器可以将基频正弦信号的相位进行调制。
通过输入一个调制信号，其相位可以按照调制信号的波形进行相应的改变。
这可以实现一些常见的调制方式，如频移键控调制（FSK）、相移键控调制（PSK）等。
3. 相位解调：移相器也可以用于解调已经调制过的信号。
通过输入已经调制的信号，移相器可以将调制信号的相位转换为对应的幅度或频率变化，从而还原出原始信号。
4. 相位变换：移相器还可以将信号的相位进行非线性变换。
这可以通过使用电感元件、电容元件、晶体管等实现，使得输入信号的相位与输出信号的相位之间存在非线性关系。
这种相位变换可以用于频谱扩展、信号滤波等应用。
总的来说，移相器的主要工作原理是通过调节输入信号的相位，
实现相位移动、相位调制、相位解调和相位变换等功能。
这使得移相器在通信、调制解调、信号处理等领域有着广泛的应用。
波导移相器原理
波导移相器原理
波导移相器是一种用于微波和射频电路中的器件，它的主要功能是用于调整信号的相位。
它是由一对波导形成的，其中一个波导的长度可以通过滑动一段距离来改变，从而改变信号在两个波导之间的传播时间，从而改变信号的相位。
波导移相器的工作原理基于两个波导之间的相位差异。
当信号从一个波导进入另一个波导时，会发生相位差异，这是因为在不同的波导中信号传播的速度是不同的。
通过改变一个波导的长度，可以改变信号在两个波导之间的传播时间，从而改变信号的相位。
波导移相器通常由一个金属盒或管道制成，内部包含两个平行的波导。
其中一个波导固定，称为静止波导，而另一个称为可动波导，可以通过滑动来改变其长度。
在波导移相器中，静止波导中的信号被称为参考信号，而可动波导中的信号被称为移相信号。
波导移相器通常用于射频电路和微波电路中，用于调整信号的相位。
在无线电通信中，波导移相器可以用于调整发射天线和接收天线之间的相位差，从而实现信号传输的最佳效果。
波导移相器还可以用于相干合成雷达、相控阵天线和其他无线电通信系统中。
总之，波导移相器是一种用于调整信号相位的器件，它基于两个波导之间的相位
差异来工作，并通过改变一个波导的长度来改变信号的相位。
它被广泛应用于无线电通信、雷达和其他射频和微波电路中，是一种非常重要的器件。
移相器实验报告
移相器实验报告1. 实验目的本实验旨在通过搭建和使用移相器，研究移相器的原理和性能，并分析其在光学领域的应用。
2. 实验原理移相器是一种光学器件，常用于调制光的相位。
其核心原理是利用光的干涉效应来实现相位调制。
移相器一般由两部分组成：一个可移动的反射镜和一个固定的反射镜。
通过调节可移动反射镜与固定反射镜之间的距离，可以改变光的相位差，从而实现相位调制。
当两束光线经过移相器之后，在焦距极小的平面前，形成一定的干涉条纹。
调节移相器，可以改变干涉条纹的形状和位置。
通过分析干涉条纹的变化，可以得到移相器的性能指标，并进一步了解光的性质。
3. 实验装置•光源：激光器•移相器：可移动反射镜和固定反射镜组成•探测器：光电二极管•调节器：用于调节移相器的位置4. 实验步骤1.搭建实验装置：将激光器、移相器、探测器和调节器按照指导书上的示意图连接起来。
2.打开激光器，并调整移相器的位置，使得移相器与激光器的光线垂直入射。
3.在探测器上调节探测器面积的大小，使其适应干涉条纹的范围。
4.通过调节移相器的位置，观察探测器上干涉条纹的变化，并记录相位差和位置。
5.分别改变激光器的波长和移相器与固定反射镜的距离，重复步骤4，并记录相应的数据。
6.打开实验数据记录软件，输入实验数据，并进行数据分析。
7.根据数据分析结果，撰写实验报告。
5. 数据分析根据实验记录的数据，可以得到移相器的相位差与位置的关系曲线。
通过分析曲线的形状和斜率，可以得到该移相器的调节范围、分辨率和灵敏度等性能指标。
此外，还可以观察不同波长的激光器对移相器的影响，理论上，波长较短的激光器对移相器的调制能力更强，因为短波长的光具有更高的能量。
因此，通过对数据进行分析，可以验证这一理论。
6. 结论本实验通过搭建和使用移相器，研究了移相器的原理和性能。
通过分析实验数据，可以得出以下结论：1.移相器是一种光学器件，利用光的干涉效应实现相位调制。
2.移相器的性能指标包括调节范围、分辨率和灵敏度等。
rc移相器原理
rc移相器原理RC移相器是一种简单的电路，用于将输入信号相位转移一定角度。
它的基本构造元件有一个电容和一个电阻，常用于集成电路中。
RC移相器的原理可以通过简单的示意图表示。
输入信号被加入到电容器的一个端口，另一端口与接地连接。
输出信号则从电容器的另一端口传出。
整个电路被称为移相器，因为它将从输入信号传递到输出信号的相位转移。
当输入信号通过电容器流过时，电容器存储电荷并建立电荷电势差。
这个电势差随着时间的推移而变化。
由于电容器的电压是电荷电势差的积分，因此电容器的电压将随着时间的推移而变化。
这个变化的电压被传送到电容器的输出端口。
当电容器的电压达到正极性时，输出信号与输入信号是同相的。
当电容器的电压达到负极性时，输出信号与输入信号相反相位。
电容器上的电荷和电势随着时间的推移而逐渐变化，所以输出信号的相位也会随着时间的推移而变化。
这个移相器的相位移动程度取决于电容器和电阻的数值。
如果电容器的值增大，相位移动的程度也会增大。
如果电阻的值增大，相位移动的程度也会减小。
可以通过调整电阻或电容器的数值来实现所需的相位移动。
在实际应用中，RC移相器被广泛用于电路中的相位调整和滤波器设计。
由于它的简单性和实用性，在广泛应用的集成电路领域中，RC移相器是最常用的电路之一。
RC移相器是一个简单而实用的电路，它可以将输入信号的相位移动在所需范围内。
通过调整电容和电阻的数值，可以实现所需的相位移动，以适应特定应用的要求。
RC移相器也被广泛用于信号处理和信号调节。
在正交调幅（QAM）通信系统中，移相器被用来控制相位，以实现不同调制格式下的高效传输。
在相位锁定回路中，移相器被用来解决信号衰减和相位耦合等问题，确保系统稳定运行。
在滤波器设计中，RC移相器也被广泛应用。
在低通滤波器中，移相器被用于降低高频噪声的干扰，以保证信号品质。
在带通和带阻滤波器中，移相器被用来控制相位，以实现所需的频率响应。
在音频和音响系统中，移相器被用来调节声音音色，以提高音质。
移相电路原理
移相电路总结(multisimIO 仿真)原来是导师分配的一个小任务，由于书中没有现在的电路，故查找各方面资料，发现资料繁多，故自己把认为重要的地方写下来， 如有不足之处请多多指正。
1、 移相器：能够对波的相位进行调整的仪器2、 原理接于电路中的电容和电感均有移相功能，电容的端电压落后于电流 90度,电感的端电压超前于电流90度，这就是电容电感移相的结果 ；先说电容移相，电容一通电，电路就给电容充电，一开始瞬间充电的电流为最大值 ，电压 趋于0,随着电容充电量增加，电流渐而变小，电压渐而增加，至电容充电结束时，电容充电电 流趋于0,电容端电压为电路的最大值，这样就完成了一个充电周期，如果取电容的端电压作 为输出，即可得到一个滞后于电流90度的称移相电压；电感因为有自感自动势总是阻碍电路中变量变化的特性，移相情形正好与电容相反 ，一接通电路，一个周期开始时电感端电压最大 ，电流最小，一个周期结束时，端电压最小，电流量 大，得到的是一个电压超前 90度的移相效果；3、 基本原理(1)、积分电路可用作移相电路(2)RC 移相电路原理u ( =UizcrUo = —J'uBsin 毗I1 11U iU i^^11 j RC此时，R:0而为了让输出电压有效值与输入电压有效值相等U 2 U cb U dbu。
CR其中第一个图 C_图1简单的RC 移相tan ^RCU R(F T - 90a其中第二个图此时，R ：0im ,则0：■'' 1图2幅值相等2arcta n( RC)4、改进后的移相电路一般将RC与运放联系起来组成有源的移相电路。
图3 0〜90 °移相u0QU图4 270 °〜360°移相丄图5 90°~180°移相公式推导其中J (R C)2U.1 ( RC)22arctan RC2j RCU1 ,, UU i------------- U i1 j RC1 j RCU kU oUkU o由U U由uUH jU o2R 2C 2 j RCH jU o1 j RCU ik 12R 2 C 2 山k 12R 2Ctg1tgwRCRC以上移相电路分别包括了整个 360 °的四个象限，在应用时还要注意其应用频率和元件参数的关系，参数选得不同，移相的角度就会不同，一般说来，在靠近某移相电路的极限移 相角度附近，其元器件的选择是十分困难的。
移相器的工作原理
移相器的工作原理移相器是一种常见的光学器件，它在许多光学系统中都有着重要的应用。
其工作原理主要基于光程调制的原理，通过改变光路中的光程差，实现对光波相位的调控，从而达到调制光波的目的。
下面将详细介绍移相器的工作原理及其在光学系统中的应用。
首先，我们来了解一下移相器的基本结构。
移相器通常由两个平行的透明介质表面组成，这两个表面之间填充着一种具有透明性的光学材料，如空气、玻璃等。
在移相器的作用下，光波在通过这两个介质表面时，会受到光程差的影响，从而改变光波的相位。
移相器的工作原理可以通过以下几个方面来解释。
首先，当一束平行光线垂直射入移相器时，光波在通过移相器的过程中会受到光程差的影响，导致光波的相位发生变化。
其次，移相器可以通过改变介质的折射率或者改变光程差的方式来实现对光波相位的调制，从而实现光波的移相。
最后，移相器可以根据需要来设计不同的光程差，从而实现对光波相位的精确调控。
在光学系统中，移相器常常被用于干涉仪、激光器、光学测量等领域。
在干涉仪中，移相器可以通过调制光波的相位，实现干涉条纹的调控和干涉图样的改变。
在激光器中，移相器可以用来调制激光的相位，实现激光的调制和控制。
在光学测量中，移相器可以通过改变光程差，实现对光波相位的调制，从而实现对待测物体的精确测量。
总之，移相器是一种重要的光学器件，其工作原理基于光程调制的原理，通过改变光路中的光程差，实现对光波相位的调控。
在光学系统中，移相器有着广泛的应用，可以用于干涉仪、激光器、光学测量等领域。
通过对移相器的工作原理的深入了解，可以更好地理解其在光学系统中的应用，并且为光学系统的设计和应用提供有力的支持。
实验报告移相.
实验四移相实验一、实验目的了解移相电路的原理和应用。
二、实验仪器移相器、信号源、示波器（自备）三、实验原理由运算放大器构成的移相器原理图如下图所示：图4-1 移相器原理图通过调节Rw，改变RC充放电时间常数，从而改变信号的相位。
四、实验步骤1．将“信号源”的U S100幅值调节为6V，频率调节电位器逆时针旋到底，将U S100与“移相器”输入端相连接。
2．打开“直流电源”开关，“移相器”的输入端与输出端分别接示波器的两个通道，调整示波器，观察两路波形。
3．调节“移相器”的相位调节电位器，观察两路波形的相位差。
4．实验结束后，关闭实验台电源，整理好实验设备。
五、实验报告根据实验现象，对照移相器原理图分析其工作原理。
（1）当两波形的相位差最大时：（2）当两波形的相位差最小时：六、注意事项实验过程中正弦信号通过移相器后波形局部有失真，这并非仪器故障。
实验五相敏检波实验一、实验目的了解相敏检波电路的原理和应用。
二、实验仪器移相器、相敏检波器、低通滤波器、信号源、示波器（自备）、电压温度频率表三、实验原理开关相敏检波器原理图如图5-1所示，示意图如图5-2所示：图5-1 检波器原理图图5-2 检波器示意图图5-1中Ui为输入信号端，AC为交流参考电压输入端，Uo为检波信号输出端，DC为直流参考电压输入端。
当AC、DC端输入控制电压信号时，通过差动电路的作用使、处于开或关的状态，从而把Ui端输入的正弦信号转换成全波整流信号。
输入端信号与AC参考输入端信号频率相同，相位不同时，检波输出的波形也不相同。
当两者相位相同时，输出为正半周的全波信号，反之，输出为负半周的全波信号。
四、实验步骤1．打开“直流电源”开关，将“信号源”U S1 00输出调节为1kHz，Vp-p＝8V的正弦信号（用示波器检测），然后接到“相敏检波器”输入端Ui。
2．将直流稳压电源的波段开关打到“±4V”处，然后将“U+”“GND1”接“相敏检波器”的“DC”“GND”。
移相器的工作原理
移相器的工作原理移相器是一种常见的光学器件，它可以改变光线的相位分布，从而实现对光的调制和控制。
在光学系统中，移相器的应用非常广泛，它可以用于干涉仪、激光器、光学通信、光学成像等领域。
那么，移相器的工作原理是怎样的呢？接下来，我们将对移相器的工作原理进行详细的介绍。
首先，我们来了解一下移相器的基本结构。
移相器通常由两部分组成，一部分是具有不同折射率的介质材料，另一部分是电光调制器或声光调制器。
在介质材料中，光的相位会发生变化，而电光调制器或声光调制器则可以通过外部电场或声波控制介质材料中的折射率，从而改变光的相位分布。
其次，移相器的工作原理可以通过以下几个步骤来解释。
首先，当光线通过移相器时，介质材料中的折射率会导致光的相位发生变化。
这种相位变化可以通过电光调制器或声光调制器进行调控，从而实现对光的相位分布的调制。
其次，通过调制光的相位分布，可以实现光的干涉、衍射、聚焦等功能。
最后，通过控制电光调制器或声光调制器的工作状态，可以实现对光的相位分布的实时调节，从而实现对光的实时控制。
在实际应用中，移相器可以用于干涉仪中的相位调制，可以用于激光器中的相位锁定，可以用于光学通信中的相位调制，还可以用于光学成像中的相位控制。
移相器的工作原理不仅可以用于传统的光学系统中，还可以用于新型的光学器件和光学技术中，具有非常广阔的应用前景。
总的来说，移相器是一种能够改变光的相位分布的光学器件，它的工作原理是通过介质材料和电光调制器或声光调制器共同作用来实现对光的相位分布的调制和控制。
移相器的工作原理在光学系统中有着重要的应用，可以实现光的干涉、衍射、聚焦等功能，具有非常广泛的应用前景。
希望本文对移相器的工作原理有所帮助，谢谢阅读！。
移相器的工作原理
移相器的工作原理
移相器是一种用于光学成像的设备，它能够改变光线的相位，从而实现对焦和深度感知的功能。
在摄影和显微镜领域，移相器被广泛应用，它的工作原理是基于光的波动性和干涉现象的。
首先，我们来了解一下光的波动性。
光是一种电磁波，它具有波动性和粒子性。
在光学成像中，光的波动性起着决定性作用。
当光线通过不同介质或经过光学器件时，会发生折射、反射和干涉等现象，这些现象都与光的波动性密切相关。
移相器利用了光的波动性和干涉现象来实现对焦和深度感知。
它通常由两个或多个光学元件构成，其中包括透镜、衍射光栅等。
这些光学元件能够改变光线的相位，从而影响光的传播和成像。
在移相器的工作过程中，光线首先经过透镜聚焦，然后被衍射光栅或其他光学元件改变其相位。
通过调节衍射光栅的参数，如周期、方向等，可以实现对焦和深度感知的效果。
具体来说，当衍射光栅的参数发生变化时，光线的相位也会发生变化，从而影响成像的清晰度和深度信息。
除了衍射光栅，移相器还可以利用其他光学元件，如液晶透镜、声波透镜等，来实现对焦和深度感知的功能。
这些光学元件能够通
过电磁场、声波等外部信号来改变其光学特性，从而实现对焦和深
度感知的调节。
总的来说，移相器的工作原理是基于光的波动性和干涉现象的。
它利用光学元件改变光线的相位，从而实现对焦和深度感知的功能。
在摄影和显微镜领域，移相器的应用为成像技术带来了新的可能，
为人们观察微观世界和捕捉精彩瞬间提供了更多选择和便利。
希望
本文能够帮助读者更好地理解移相器的工作原理，进一步探索光学
成像技术的奥秘。
移相器的工作原理
移相器的工作原理
移相器是一种光学器件，它的作用是改变光线的相位，从而实现光学系统的调焦、消除像差等功能。
在光学系统中，移相器通常被用于调节光路长度，从而实现对焦平面的移动。
移相器的工作原理主要包括两个方面：光程调节和相位调节。
光程调节是指通过改变光线在器件中的传播路径来实现光程的调节。
在移相器中，常见的光程调节方式包括平行平板的移动、透镜的移动等。
当光线通过移相器时，移动器件会改变光线的传播路径，从而改变光线的相位。
通过控制移动器件的位置，可以实现对焦平面的移动，从而实现对焦的功能。
相位调节是指通过改变光线的相位来实现光学系统的调焦、消除像差等功能。
在移相器中，常见的相位调节方式包括使用具有不同相位延迟的光学材料、使用电光调制器等。
当光线通过具有不同相位延迟的光学材料时，不同波长的光线会受到不同的相位延迟，从而实现光学系统的调焦、消除像差等功能。
而电光调制器则是通过控制电场来改变光线的相位，从而实现光学系统的调焦、消除像差等功能。
总的来说，移相器的工作原理是通过改变光线的相位来实现光学系统的调焦、消除像差等功能。
通过光程调节和相位调节，移相器可以实现对焦平面的移动、消除像差等功能，从而提高光学系统的成像质量和性能。
在现代光学系统中，移相器被广泛应用于摄影镜头、显微镜、望远镜等领域，为这些光学系统的性能提供了重要的支持和保障。
正交移相器原理
正交移相器原理正交移相器（orthogonal phase shifter）是一种常见的射频器件，可以实现对信号的相位控制和调节。
下面将对正交移相器的原理进行详细的描述。
一、正交移相器的定义与分类正交移相器是一种具有两个输入端和两个输出端的器件，其作用是将一个输入信号按照两个输出端输出，并且在两个输出端的相位差是90度。
根据正交移相器的结构和原理，可以将其分为几个类别：1. 混频型正交移相器：输入信号为射频（RF）信号，输出信号包含局部振荡（LO）信号和中频（IF）信号，即IF = RF ± LO。
2. 基带型正交移相器：输入信号为基带信号，输出信号为两个相位差90度的基带信号。
二、正交移相器的原理与工作方式正交移相器的原理基于载波和参考信号的混频技术，通过不同的混频方式可以实现不同的信号调制和解调。
由于正交移相器具有两个输入和两个输出，它的原理比较复杂，下面将对其工作方式进行详细解释：1. 混频型正交移相器工作方式：将射频信号和局部振荡信号输入到正交移相器的两个输入端（一般用参考端口和信号端口表示），可以得到两个混频信号，即IF信号和RF信号在局部振荡信号的控制下完成混频。
在混频过程中，通过调节局部振荡信号的相位，可以实现IF信号和RF信号之间90度的相位差。
2. 基带型正交移相器工作方式：将基带信号分别输入到正交移相器的两个输入端口，可以得到两个相位差90度的基带信号。
在实际应用中，基带型正交移相器一般用于调制和解调复杂的信号，如四相移调（QPSK）等。
三、正交移相器的应用正交移相器作为一种重要的射频器件，其在无线电通信、雷达、卫星通信等领域有着广泛的应用。
以下是正交移相器的一些应用：1. 5G通信系统中，正交移相器被广泛采用，特别是在MIMO系统中，可以实现信号的有效分离和调制，提高信号传输的质量和速率。
2. 在雷达系统中，正交移相器被用来实现多波束雷达技术，可以实现对多个目标的跟踪和测量，提高雷达的检测和定位能力。
2.移相器相敏检波器实验
实验二移相器相敏检波器实验一、实验目的：了解移相器、相敏检波器的工作原理。
二、基本原理：1、移相器工作原理：图2—1为移相器电路原理图与调理电路中的移相器单元面板图。
图2—1 移相器原理图与面板图图中，IC1、R1、R2、R3、C1构成一阶移相器（超前），在R2=R1的条件下，其幅频特性和相频特性分别表示为：K F1(jω)=Vi/V1=-(1-jωR3C1)/(1+jωR3C1)K F1(ω)=1ΦF1(ω)=-л-2tg-1ωR3C1其中：ω=2лf,f为输入信号频率。
同理由IC2,R4,R5,Rw,C3构成另一个一阶移相器（滞后），在R5=R4条件下的特性为：K F2(jω)=Vo/V1=-(1-jωRwC3)/(1+jωRwC3)K F2(ω)=1ΦF2(ω)=-л-2tg-1ωRwC3由此可见，根据幅频特性公式，移相前后的信号幅值相等。
根据相频特性公式，相移角度的大小和信号频率f及电路中阻容元件的数值有关。
显然，当移相电位器Rw=0，上式中ΦF2=0，因此ΦF1决定了图7—1所示的二阶移相器的初始移相角：即ΦF=ΦF1=-л-2tg-12лfR3C1若调整移相电位器Rw，则相应的移相范围为：ΔΦF=ΦF1-ΦF2=-2tg-12лfR3C1+2tg-12лfΔRwC3已知R3=10KΩ,C1=6800p,△Rw=10kΩ,C3=0.022μF,如果输入信号频率f一旦确定，即可计算出图2—1所示二阶移相器的初始移相角和移相范围。
2、相敏检波器工作原理：图2—2为相敏检波器（开关式）原理图与调理电路中的相敏检波器面板图。
图中，AC 为交流参考电压输入端，DC为直流参考电压输入端，Vi端为检波信号输入端，Vo端为检波输出端。
图2—2 相敏检波器原理图与面板图原理图中各元器件的作用：C1交流耦合电容并隔离直流；A1反相过零比较器，将参考电压正弦波转换成矩形波（开关波+14V ～ -14V）；D1二极管箝位得到合适的开关波形V7≤0V（0 ～ -14V），为电子开关Q1提供合适的工作点；Q1是结型场效应管，工作在开或关的状态；A2工作在反相器或跟随器状态；R6限流电阻起保护集成块作用。
天线介质移相器的工作原理
天线介质移相器的工作原理
天线介质移相器是一种电子器件，其作用是在天线下方的介质中引入
相移，从而使得与天线匹配的场分布发生变化。
这种器件的工作原理
可以用以下方式解释：
当电流通过天线流过时，会在其周围形成一个电磁场。
这个电磁场的
分布情况与天线的形状和大小有关，但是如果我们想让天线在特定的
频率下获得最佳的工作效果，那么我们就需要通过一些方式来控制这
个电磁场的分布情况。
天线介质移相器的方法就是在天线下面的介质中引入相移，从而改变
电磁场分布的形态。
其具体实现方式是通过在介质中引入微小的结构，比如螺旋结构、介质分层等等，从而改变电磁场通过这个介质时的传
播速度和相位。
可以想象，在一个相位已经被移动了一定角度的电场
区域中，原来的场向量方向就会被改变，从而使得与之匹配的天线的
性能也得以优化。
需要指出的是，天线介质移相器不是一种独立的天线，它需要与天线
配合使用，从而产生最佳的效果。
特别地，天线的负载阻抗和波导的
特性阻抗必须匹配，从而减小反射和损耗。
另外，天线介质移相器的
设计和制造都需要非常高的精度和技术水平。
任何微小的偏差或误差
都可能对其性能产生非常大的影响。
总的来说，天线介质移相器是一种非常重要的电子元件，可以帮助天线获得更好的性能和工作效果。
它的工作原理基于通过调整介质中的相位差来控制电磁场的分布形态。
然而，由于其制造和使用过程的复杂性，天线介质移相器仍然需要更多的技术突破和改进才能更好地应用于实际的工程设计中。
移相电路原理
移相电路总结(multisim10仿真）2012.7。
2原来是导师分配的一个小任务，由于书中没有现在的电路,故查找各方面资料，发现资料繁多，故自己把认为重要的地方写下来，如有不足之处请多多指正.1、 移相器:能够对波的相位进行调整的仪器2、 原理接于电路中的电容和电感均有移相功能,电容的端电压落后于电流90度，电感的端电压超前于电流90度,这就是电容电感移相的结果；先说电容移相,电容一通电，电路就给电容充电,一开始瞬间充电的电流为最大值,电压趋于0，随着电容充电量增加，电流渐而变小,电压渐而增加，至电容充电结束时，电容充电电流趋于0，电容端电压为电路的最大值，这样就完成了一个充电周期，如果取电容的端电压作为输出,即可得到一个滞后于电流90度的称移相电压;电感因为有自感自动势总是阻碍电路中变量变化的特性，移相情形正好与电容相反,一接通电路，一个周期开始时电感端电压最大，电流最小，一个周期结束时，端电压最小,电流量大,得到的是一个电压超前90度的移相效果;3、 基本原理（1)、积分电路可用作移相电路(2）RC 移相电路原理其中第一个图此时,R ：0→∞ ,则φ：其中第二个图Cu iu oR Ru iu oφU RU CUI 图1 简单的RC 移相此时，R ：0→∞ ,则φ：而为了让输出电压有效值与输入电压有效值相等1U 2U +_R Rc d+_a CC图2 幅值相等...2cb db U U U =- (111)11111R j RC j C U U U j RC R R j C j C ωωωωω-=-=+++2121()2arctan 1()RC RCRC ωωω+=∠-+其中221121()1()RC U U RC ωω+==+22arctan()RC ϕω=-4、 改进后的移相电路一般将RC 与运放联系起来组成有源的移相电路。
u iu oR 1C2u iu oR 1R2公式推导()RCtg C R k RC j C R U U j H U U U k U U RC j RC j U i ooiωϕωωωωωω111222222=⎪⎭⎫⎝⎛"++====+=-+-+由 ()wRCtg C R k RCj U U j H U UU k U U RC j U i o oi-=⎪⎭⎫⎝⎛"+-====+=-+-+ϕωωωω2221111 由以上移相电路分别包括了整个360°的四个象限,在应用时还要注意其应用频率和元件参数的关系，参数选得不同，移相的角度就会不同,一般说来，在靠近某移相电路的极限移相角度附近，其元器件的选择是十分困难的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例3
X 型RC 移相电路输出电压为： . . .
U 2 U cb U db
1 . R 1 j RC . jC . U1 U1 U1 1 1 1 j RC R R jC jC
a +
U 1
R
c + U
2
C
C
_ b
a + R
U 1
_ R d
1 ( RC) 2 1 ( RC)
U 1
_ R d
C
+ U2
c C
_ R
d
_
U 1 U 2
例3
当希望得到输出电压的有效值与输入 电压有效值相等，而又有一定相位差 的输出电压时，通常是采用右图所示 X型RC移相电路来实现。为方便分析， 将原电路改成如下所示电路。
a +
U 1
R
c + U
2
C
C
_ b
a + R
U 1
_ R d
C
+ U2
c C
_ R
d
_
U 1
R
c + U
2
C
C
输出电压的相位为： 2 2arctan( RC)
因此，此X型RC移相电路的输出电压与输入 电压大小相等。当信号源角频率一定时，输 出电压的相位可通过改变电路的元件参数来 调节。 若电容C值一定，当电阻R值从0至∞变化时， 则从0至-180°变化。
_ b
a + R
移相器原理分析
主讲人：林美嘉
移相
在工程中，往往需要在某确定频率正弦激励作用下，获得相对于
输入电压的相位在一定范围内连续可调的响应信号。这可通过调 节电路元件参数来实现，通常是采用RC移相网络来实现的。
例1
如右图所示 RC串联电路，设输入正弦信号， . 其相量 U 1 U 100V ，则输出信号电压：
例1
其中输出电压有效值U2为： U1 U2 1 2 1 ( ) Rc 输出电压的相位为：
+ C R _ +
U 1
U 2
_
1 2 arctan Rc
由上两式可见，当信号源角频率一定时， 输出电压的有效值与相位均随电路元件参 数的变化而不同。 若电容C为一定值，则有，如果R从零至无 穷大变化，相位从90°到 0变化。
2
U1 2arctan RC
则
U2 1 ( RC) 2 1 ( RC)
2
U1 U1Biblioteka C + U2
c C
_ R
d
输出电压的相位为： 2 2arctan( RC )
_
例3
则
U2 1 ( RC ) 2 1 ( RC ) 2 U1 U1
a +
U 1 U 2
输出电压的相位为：
2 arctan RC
例2
其中输出电压有效值U2为：
U2
U1
1 ( RC )2
输出电压的相位为：
2 arctan RC
同样，输出电压的大小及相位，在输入信 号角频率一定时，随电路参数的不同而改 变。 若电容C值不变，R从零至无穷大变化，则 相位从0到-90°变化。
U 2
U 1
例2
如右图所示 RC串联电路，设输入正弦信号， . 其相量 U 1 U 100V ，则输出信号电压：
1 U1 j c . U2 U1 arctan （ RC） 2 1 1 ( Rc) R j c
.
其中输出电压有效值U2为：
U2
U1
1 ( RC )2
U1 1 U2 U1 arctan 1 Rc 1 2 R 1 ( ) jc Rc
.
+
C R
+
R
.
U 1
_
U 2
_
其中输出电压有效值U2为： U1 U2 1 2 1 ( ) Rc 输出电压的相位为：
U 2
U 1
1 2 arctan Rc
