医学影像四大设备
常用医学影像设备
了解常见的医学影像设备，包括X光机、CT、MRI、超声波设备、PET、SPECT、 ENDOSCOPY, MAMMOGRAPHY等。
X光机
X光机是最常见的医学影像设备之一，通过使用X射线来获取身体内部的图像， 用于检查骨骼、组织和器官等病变。
CT（计算机断层扫描）
CT是一种通过不同角度的X射线图像组合成三维图像的影像设备，用于检查器 官、血管和肿瘤等内部结构。
MRI（磁共振成像）
MRI使用磁场和无害的无线电波来生成详细的身体内部图像，对于检查软组织和神经系统疾病有很大帮助。
超声波设备妇科、心脏和其他 脏器有很大帮助。
PET（正电子发射断层扫描）
PET是一种核医学影像设备，通过注射放射性药物来检测病变并生成身体内部 的代谢图像，对肿瘤等疾病有很高的敏感性。
SPECT（单光子发射计算机 断层扫描）
SPECT是另一种核医学影像设备，通过注射放射性药物来检测病变并生成身体 内部的代谢图像，用于诊断心脏疾病和神经系统疾病。
ENDOSCOPY（内窥镜检查 仪器）
ENDOSCOPY通过使用细长的管状设备来检查身体内部的器官和组织，用于诊 断、治疗和取样。
医学影像学的影像设备
医学影像学的影像设备医学影像学是现代医学中不可或缺的一部分，它通过利用各种不同的影像设备来观察和诊断患者的身体内部情况。
影像设备的发展使医生能够更加准确地获取和解读图像信息，进而提供更好的医疗诊断和治疗方案。
在本文中，我们将探讨医学影像学中常用的几种影像设备。
一、X射线设备X射线设备是医学影像学中最基础的设备之一。
它利用X射线通过人体组织的不同吸收程度，获取关于内部结构的信息。
在常见的X射线设备中，包括X射线机、X射线摄影胶片和CR、DR等数字成像系统。
这些设备可以用于观察骨骼、胸部、腹部等部位的病变、损伤或异常。
二、CT设备CT（computed tomography）设备是一种利用多个X射线束和电脑技术来生成层析图像的设备。
通过旋转式X射线机和检测器的协同工作，CT设备能够生成高分辨率的体层图像。
它广泛用于检测肿瘤、血管疾病、颅脑损伤等领域。
随着技术的发展，现代的CT设备还拥有更高的分辨率和更低的辐射剂量。
三、MRI设备MRI（magnetic resonance imaging）设备是利用强大磁场和无线电波来获得人体组织的图像信息。
相比于X射线设备，MRI设备能够提供更加详细和准确的解剖图像，并对不同的组织类型进行更好的区分。
它特别适用于检测神经系统、关节、脊柱以及肿瘤等病变。
MRI设备的应用也在不断扩大，例如心脏成像、功能性MRI等。
四、超声波设备超声波设备利用声波在人体组织中的传播和反射来生成图像。
它是一种无创、无辐射的诊断工具，广泛应用于妇产科、心脏病学、消化道、泌尿系统等领域。
超声波设备可以提供实时图像和流动图像，帮助医生观察血流状态、器官功能等信息。
五、核医学设备核医学设备利用射线荧光显影技术来获得身体内部器官和组织的代谢信息。
它主要通过放射性同位素来实现，如SPECT（single photon emission computed tomography）和PET（positron emission tomography）等设备。

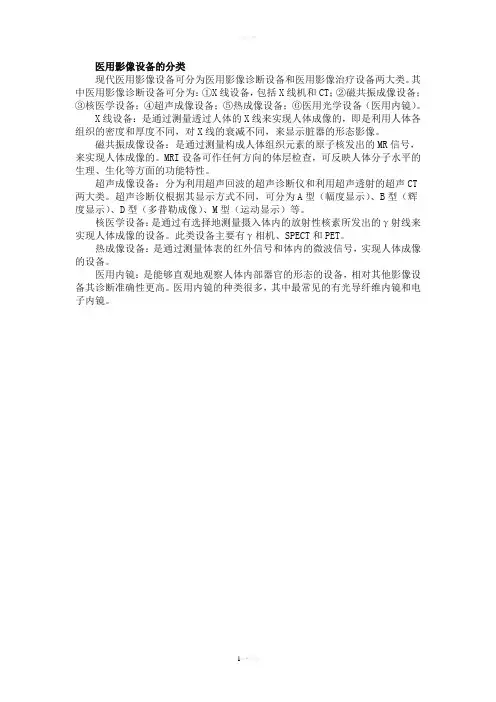

医用影像设备的分类
医用影像设备的分类
现代医用影像设备可分为医用影像诊断设备和医用影像治疗设备两大类。
其中医用影像诊断设备可分为：①X线设备，包括X线机和CT；②磁共振成像设备；
③核医学设备；④超声成像设备；⑤热成像设备；⑥医用光学设备（医用内镜）。
X线设备：是通过测量透过人体的X线来实现人体成像的，即是利用人体各组织的密度和厚度不同，对X线的衰减不同，来显示脏器的形态影像。
磁共振成像设备：是通过测量构成人体组织元素的原子核发出的MR信号，来实现人体成像的。
MRI设备可作任何方向的体层检查，可反映人体分子水平的生理、生化等方面的功能特性。
超声成像设备：分为利用超声回波的超声诊断仪和利用超声透射的超声CT 两大类。
超声诊断仪根据其显示方式不同，可分为A型（幅度显示）、B型（辉度显示）、D型（多普勒成像）、M型（运动显示）等。
核医学设备：是通过有选择地测量摄入体内的放射性核素所发出的γ射线来实现人体成像的设备。
此类设备主要有γ相机、SPECT和PET。
热成像设备：是通过测量体表的红外信号和体内的微波信号，实现人体成像的设备。
医用内镜：是能够直观地观察人体内部器官的形态的设备，相对其他影像设备其诊断准确性更高。
医用内镜的种类很多，其中最常见的有光导纤维内镜和电子内镜。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
医学影像四大设备
Ct家族的“前赴后继”
• CT机按扫描方式的不同，形成了所谓的“五代”CT［1］： • 第一代CT：采用旋转/平移的方式扫描，X线管产生的射
线速和相对的检测器环绕人体的中心作同步平移移动，其扫 描速度慢，采集的数据少，现被淘汰。 • 第二代CT：与第一代CT机没有本质差别，由单一X线速 改为扇形X线束，缩短了扫描时间。 • 第三代CT：将300枚～800枚探测器作扇形排列，扇形 角包括整个扫描视场，扫描时间缩短至2～5秒内，它广泛 应用于头部及全身检查。
、、、、
对成有成
钙像些像
化速病参
不度变数
敏相定多
感对性，
，慢诊图
不，断像
如运困变
动难化
。
伪 影
。
多 ，
多掌
。握
规
律
困
难
。
2
1
GE篇
肢体MR成像的聪明选择 ARTOSCAN在专用肢体MR
成像领域处于世界领先地位。全世界数以百计的著
名整形外科医师和放射线学者们选择ARTOSCAN，
为广大患者提供方便、价格便宜的MR扫描。
原 子核带有正电，许多元素的原子核，如1H、19FT和31P等 进行自旋运动。通常情况下，原子核自旋轴的排列是无规律的，但将 其置于外加磁场中时，核自旋空间取向从无序向有序过渡。自旋系统 的磁化矢量由零逐渐增长，当系统达到平衡时，磁化强度达到稳定值。 如果此时核自旋系统受到外界作用，如一定频率的射频激发原子核即 可引起共振效应。在射频脉冲停止后，自旋系统已激化的原子核，不 能维持这种状态，将回复到磁场中原来的排列状态，同时释放出微弱 的能量，成为射电信号，把这许多信号检出，并使之能进行空间分辨， 就得到运动中原子核分布图像。原子核从激化的状态回复到平衡排列 状态的过程叫弛豫过程。它所需的时间叫弛豫时间。弛豫时间有两种 即T1和T2，T1为自旋-点阵或纵向驰豫时间T2，T2为自旋-自旋或 横向弛豫时间。
医学影像设备学考点
设备学考点第一章1.现代医学影像设备：1.诊断设备（X线设备丶MRI设备丶US设备丶核医学设备丶热成像设备丶医用光学设备）2.治疗设备（介入放射学设备丶影像引导放射治疗设备丶立体定向放射外科设备）。
第二章1.X线发生装置：用于产生X线的装置，由X线管丶高压发生器和控制台三部分组成，是X 线机丶CT的主要组成部分之一。
2.X线管逐步向大功率丶小焦点和专用化方向发展。
产生条件：1.足够数目的电子2.高电压产生的电压场3.适当的障碍物。
3.固定阳极X线管：由阳极丶阴极和玻璃壳等三部分组成。
阳极：产生X线并散热，其次是吸收二次电子和散乱射线。
阳极头：由靶面和阳极体组成，靶面的作用是承受高速运动的电子束轰击，产生X线。
靶面材料常采用产生X线效率高且熔点高的金属钨。
阳极体由导热率较大的无氧铜组成。
4.阴极：发射电子并使电子束聚焦5.玻璃壳：将阳极和阴极固定在一起并保持管内的高真空度。
6.实际焦点：靶面瞬间承受高速运动电子束的轰击面积。
7.有效焦点：实际焦点在X线投照方向上的投影。
设实际焦点的宽度为a，长度为b，则投照后的长度为bsinθ，宽度不变。
有效焦点=实际焦点Xsinθθ为阳极靶面与X线投照方向的夹角。
有效焦点越小，影像质量越好。
8.投照时应保持实际焦点中心丶X线输出窗中心与投影中心三点一线。
9.旋转阳极X线管的阳极由靶面丶转子丶转轴和轴承等组成。
10.软X线管：X线输出窗的固有过滤小丶在低管电压时能产生较大的管电流丶焦点小结构特点：铍窗，钼靶，极间距离短。
软X线极易通过铍窗，可获得大量的软X线。
摄影时主要利用钼靶辐射的特征X线。
X线分为特征丶持续X线。
11.CT用X线管：1.要求有较大的热容量2.金属或陶瓷外壳3.油循环系统散热。
12.管电压：阴极和阳极之间的直流电压，是电子具有较大的动能。
13.管电流：阴极发射的热电子在电场作用下高速奔向阳极形成电流，管电流越大，产生的X光子的数目越大。
14.阳极特性曲线P1815.容量：在X线管安全使用条件下，单次曝光或连续曝光而无任何损坏时能承受的最大负荷量16.标称功率：同一只X线管的容量是一个不确定量，为了便于比较，通常将一定整流方式和一定曝光时间下X线管的最大负荷称为X线管的标称功率。
医学影像设备分类
医学影像设备分类医学影像设备分为两大类：医学影像诊断设备和医学影像治疗设备。
一、医学影像诊断设备1、X线成像设备：有普通X线机、数字X线摄影设备、X-CT等。
特点：•信息载体：X线•检测信号：透过X线•获得信息：吸收系数•显示信息：物体组成密度•影像特点：形态学•信号源：X线管•探测器：•安全性：有辐射2、MRI设备特点•信息载体：电磁波•检测信号：MR信号•获得信息：质子密度、T1、T2、流速等•显示信息：物体组成、生理、生化变化•影像特点：形态学•信号源：氢质子•探测器：射频线圈•安全性：无辐射，但有强磁场3、超声成像设备•回波类A型：幅度显示，B型：切面显示，C型：亮度显示，M型：运动显示，P型：平面目标显示等。
•透射类超声CT特点•信息载体：超声波，大于0.15MHz•检测信号：反射回波•获得信息：密度、传导率•显示信息：组织弹性及密度变化•影像特点：线性动态•信号源：压电换能器•探测器：压电换能器•安全性：安全4、核医学成像设备• 相机：显像和功能•SPECT：具有γ相机的全部功能，增加了体层成像•PET：使用FDG-18 氟葡萄糖特点•信息载体：γ射线•检测信号：511keV湮灭光子(PET)•获得信息：RI分布•显示信息：标志物的不同浓度•影像特点：生理学•信号源：摄取标志物•探测器：闪烁计数器•安全性：有辐射5、热成像设备•信息载体：红外线、微波•检测信号：红外线•获得信息：组织温度•显示信息：组织血流、神经活动等•影像特点：生理学•信号源：组织器官•探测器：温度传感器•安全性：安全6、内窥镜•光导纤维内窥镜•电子内窥镜：由内镜、光源、视频处理、显示、记录等组成。
CCD（Charges Coupled Device）•超声内镜二、医学影像治疗设备•介入放射学系统：Interventional radiology•立体定向放射外科SRS：Stereotactic Radiosugery•立体定向放射治疗SRT：Stereotactic Radiotherapy•X-刀、γ刀。
四大医学影像设备
四大医学影像设备医学影像设备是现代医学诊断的重要工具，通过不同的技术原理，能够呈现出人体内部的结构、功能和病理改变。
四大医学影像设备分别是CT扫描仪、MRI扫描仪、X射线机和超声波设备。
它们在不同的临床情况下应用广泛，并对疾病的早期诊断、治疗方案制定和病情观察起到了至关重要的作用。
一、CT扫描仪CT（Computed Tomography）扫描仪是一种利用X射线技术进行层析成像的设备。
它通过机器围绕患者旋转，以不同的角度来获取多个切面的X射线图像。
这些图像通过计算机处理后，可以生成具有丰富解剖细节的三维图像。
CT扫描仪常用于骨骼系统和头部器官的检查，能够发现骨折、肿瘤、出血等病变。
二、MRI扫描仪MRI（Magnetic Resonance Imaging）扫描仪利用磁场和无线电波来产生高清晰度的影像，不涉及X射线辐射。
MRI扫描仪通过调整磁场的强度和方向，对人体内的水分子进行定位，然后利用无线电波对其进行刺激，最后通过接收信号来生成图像。
MRI扫描仪适用于检查脑部、脊柱、关节、内脏等部位的病变，对于软组织的显示效果更好。
三、X射线机X射线机是一种利用X射线照射人体进行影像记录的设备。
它通过产生高能的X射线，并将其照射到患者的身体部位。
被照射到的X射线会被部分吸收或散射，而其余的则会通过人体组织，然后被感光屏或电子器件记录下来，形成影像。
X射线机广泛应用于检查骨骼、胸腔、腹部等部位的病变，对于肺部疾病和骨折的检测较为常见。
四、超声波设备超声波设备利用超声波的回声来生成影像，其辐射力量较小，对患者无损伤。
超声波设备通过将高频超声波引入人体，然后通过探头接收回声信号，并利用计算机处理后生成图像。
超声波设备适用于妇产科、心血管、肝胆脾等腹部器官的检查，对于孕妇和婴儿的检查尤为重要。
综上所述，四大医学影像设备在医学诊断中具有重要作用。
它们能够提供准确、快速的图像，帮助医生对疾病进行判断和评估，为患者提供更好的治疗方案。
医学影像设备完整版
医学影像设备完整版医学影像设备是现代医学领域中不可或缺的重要工具，它们通过非侵入性的方式获取人体内部结构的信息，帮助医生进行疾病的诊断、治疗和预防。
本文将为您详细介绍医学影像设备的种类、工作原理以及它们在临床上的应用。
一、医学影像设备的种类1. X射线成像设备：X射线成像设备是最早被广泛应用于临床的医学影像设备之一。
它利用X射线的穿透性，通过检测X射线通过人体后的强度变化，形成人体的内部图像。
X射线成像设备包括X射线透视机、X射线摄影机和数字X射线成像系统等。
2. 计算机断层扫描（CT）设备：CT设备利用X射线对人体进行多角度的扫描，并通过计算机重建技术形成人体内部的断层图像。
CT设备可以提供高分辨率的图像，帮助医生观察人体内部的细微结构。
4. 超声波成像设备：超声波成像设备利用超声波对人体进行扫描，通过检测超声波在人体组织中的传播速度和反射情况，形成人体内部的图像。
超声波成像设备具有实时成像、无辐射等优点，常用于孕妇产前检查、心脏检查等。
5. 核医学成像设备：核医学成像设备利用放射性同位素对人体进行扫描，通过检测放射性同位素在人体内的分布情况，形成人体内部的图像。
核医学成像设备可以提供功能性的信息，对疾病的诊断和治疗有重要意义。
二、医学影像设备的工作原理1. X射线成像设备：X射线成像设备的工作原理是利用X射线的穿透性，通过检测X射线通过人体后的强度变化，形成人体的内部图像。
2. CT设备：CT设备的工作原理是利用X射线对人体进行多角度的扫描，并通过计算机重建技术形成人体内部的断层图像。
3. MRI设备：MRI设备的工作原理是利用强磁场和射频脉冲对人体进行扫描，通过检测人体组织对磁场的响应，形成人体内部的图像。
4. 超声波成像设备：超声波成像设备的工作原理是利用超声波对人体进行扫描，通过检测超声波在人体组织中的传播速度和反射情况，形成人体内部的图像。
5. 核医学成像设备：核医学成像设备的工作原理是利用放射性同位素对人体进行扫描，通过检测放射性同位素在人体内的分布情况，形成人体内部的图像。
四大医学影像设备1
5 kW和40 mA曝光参数。 包括能够显示kV和mAs值 的显示器的控制台符合人 体工程学设计。 西门子 点曝光控制系统是一个独 特的功能，使技术选择和 调整更快速、便捷。
西门子
POLYMOBIL III的特性是系统可靠、
操作流畅、经济实惠。 该系统是正常
四大医学影像设备
• X射线机 • CT设备 • 核磁共振成像系统（MRI） • 超声成像设备
X射线机
• 简介 • Philips • 岛津 • 西门子 • 东芝 • 综述
X射线机工作原理和简介
X射线机可以作透视、摄影检查。X射 线透视主要依据的是X射线的穿透作用， 差别吸收及荧光作用；X射线摄影依据 的是X射线的穿透作用，差别吸收及感 光作用。X射线摄影检查又可以分为普 通摄影、滤线器摄影、断层摄影等几种 方法
在减少辐射剂量的同时，
还可以获得最佳的图像质量。
实现了C臂的侧向定位，对于重叠的解剖结构
也能自由投照。 使用InFocus功 能，可在
不改变投照角度的情况下也可
移
动机架。
POLYMOBIL Plus 西门子
POLYMOBIL Plus可以 很容易移至病人旁边，并且 能够很快获得诊断级图像质 量的X光片。 POLYMOBIL Plus传承 了西门子在床旁机领域的传 统优势—迄今，西门子已为 全球提供了13，000台移 动式X线系统。
philips
与40mm 稀薄切片覆盖面, 64 渠道扩展天际在心脏病想象, 考虑到史无前例的冠状动脉评估。 Brilliance CT - 64-channel并 且提供突破表现在先进的肺想象、 多器官精神创伤评估和低药量小 儿科应用促进您的临床能力对最 高的水平可达到。
philips
医学影像学的影像设备
医学影像学的影像设备医学影像学的影像设备在医疗领域中扮演着至关重要的角色，为医生们提供了直观、准确的图像信息，帮助他们进行诊断和治疗。
随着科技的不断进步，医学影像设备也在不断更新换代，为医疗行业带来了巨大的创新和发展。
一、X光摄影设备X光摄影设备是医学影像学中最常用的设备之一，通过X射线的照射，可以获取人体内部的影像信息，帮助医生进行骨折、肺部疾病等方面的诊断。
随着数字化技术的发展，数字X光设备取代了传统的胶片X光，使影像存储和传输更加方便快捷。
二、CT扫描设备CT扫描设备是医学影像学中的重要成果之一，通过旋转式X射线扫描，可以获得身体横截面的高清影像，帮助医生进行更为精细的诊断。
随着技术的不断升级，CT设备的分辨率和速度也得到了显著提升，成为医疗诊断的重要利器。
三、MRI设备MRI设备利用磁场和无线电波来生成人体组织的高清影像，对于软组织和血管等方面的诊断具有独特的优势。
MRI设备在神经科学领域有着广泛的应用，可以帮助医生发现脑部肿瘤、中风等疾病，为患者提供更为精准的治疗方案。
四、超声波设备超声波设备通过高频声波来形成人体内部器官的图像，无辐射、无创伤的特点使其在产科、心脏病学等领域得到广泛应用。
超声波影像清晰、操作简便，成为医生进行定位、引导手术的重要工具。
五、核磁共振设备核磁共振设备利用原子核共振来获取人体内部组织的高清影像，对于疾病的早期诊断和治疗具有重要意义。
核磁共振设备在肿瘤学、骨科等领域有着独特的优势，为医生提供了更为全面的诊断信息。
六、PET-CT设备PET-CT设备结合正电子发射断层扫描和CT成像技术，可以同时获取代谢活动和解剖结构的信息，为肿瘤、心血管等疾病的诊断提供了更全面的影像数据。
PET-CT设备的应用范围越来越广泛，成为医学影像学中的重要设备之一。
综上所述，医学影像学的影像设备在现代医疗中发挥着不可替代的作用，为医生提供了强大的诊断工具，推动了医学诊断的进步和发展。
随着科技的不断创新，医学影像设备必将迎来更加美好的未来，为人类健康事业作出更大的贡献。
医学影像设备介绍
双 层 螺 旋 CT
X-Ray collimation
X-ray Tube
双层螺旋CT是比较先进的 换代产品，其单周扫描速度 能达到0.5s／周，并采用双 排固体探测器，曝光一次能 重建两层图像。过去做一个 头颅需扫描9-10次，每次扫 描4.5s，共需5min左右，而 现在的机器一次头颅CT仅需 曝光5次，而每一次扫描时 间仅0.5s，全部过程平均不 到lmin，使工作效率提高几 倍甚至十几倍。
CR（计算机X线摄影）
DR（数字X线摄影）
非晶硒平板探测器型 非晶硅平板探测器型 多丝正比室扫描型 CCD摄像机型
DSA
数字X线设备——CR机（计算机X线摄影机）
数字X线设备——CR机流程
CR：IP板
数字X线设备——CR机与普通X线机区别
数字X线设备——DR机（数字X线摄影机）
数字X线设备——DR机（数字X线摄影机）
CT技术参数的基本概念（“层”与“排”的区分）
1998年全球主要的CT供应商相继推出了4层螺旋CT，它们均有4个数据采集通道，可同步 采集4层图像。然而不同的厂家采用了不同的探测器设计理念，它们的探测器排列方式有 非等宽型（Siemens和Philips），等宽型(GE)和混合等宽型(Toshiba)三种，分别有8排， 16排和34排探测器；2001年面世的16层螺旋CT有16个数据采集通道，可同步采集16层图 像，各厂家都采用混合等宽型探测器阵列设计， Siemens、Philips和GE的探测器有24排， Toshiba的探测器有40排；2004年推出的64层螺旋CT有两种：GE、Philips和Toshiba为等 宽型探测器阵列设计,64排探测器经64个数据采集通道同步采集64层图像。Siemens采用 混合等宽型探测器阵列设计，共40排探测器，螺旋扫描时采用球管双焦点技术和Z轴双倍 采样技术，64个DAS以每半个探测器宽度快速交替读取投射到中心32排探测器上的两组 角度不同的投影，相当于两个32层CT在同时扫描,机架旋转一周可采集到64层图像。GE 公司的4层CT（Lightspeed Plus）和8层CT（Lightspeed Ultra）采用的是完全相同的探测 器（1.25mm*16排），只是DAS通道数目不同。Siemens的双源CT采用双64层CT，其探 测器的排列方式与64层CT完全相同，只是扫描视野的大小不同。Philips最新推出的iCT也 只有128排探测器，采用非焦点技术实现256层图像采集。Toshiba最新推出的Aquilion One是320排探测器采集320层图像。由此可见,即使同一部CT机,“排”和“层”的数目也 不相等。
影像科室发展及设备构成
影像科室发展及设备构成一、医学影像设备的定义广义医学影像设备：所有可以形成医学图像的仪器或装置。
狭义医学影像设备：可以获得人体组织内部结构和（或）组织功能影像的设备。
现代医学公认的四大医学影像设备：X线成像设；超声成像设备；磁共振成像设备；核医学成像设备。
二、广义医学影像设备胶片作为传统X线摄影的接受介质正被检测器所代替，接受介质由器材发展为设备。
1页CR、DR成像系统都是以X线为成像能源，是X线成像链的一部分，属于影像设备。
数字成像显示终端（观察设备）的显示器，印制照片的激光相机，传输、存储数字图像的PACS等，是当今影像设备不可缺少的配套设备（外围设备），都属于影像设备的范畴。
小结探测器、CR及DR系统、数字成像外围装置均属于影像设备范畴。
X线成像设备：X线成像是通过测量穿透人体的X线来实现人体成像的。
X线影像设备分为：①X线直接投影成像设备如X线机、数字X线摄影设备（DSA、CR、DR 等）②X线计算机体层（X-CT）设备。
1.诊断用X线机是基于X线成像原理的影像诊断设备，通过摄片和透视的应用，适用于全身各系统，包括呼吸、循环、泌尿生殖、骨骼、中枢神经和五官等疾病的检查，可提供重要的和确切的诊断信息，已成为临床医学中不可缺少的重要组成部份。
2.X线计算机体层成像（X-CT）技术自70年代初开始在临床应用以来，由最初的普通头颅CT 机发展到现在的多层螺旋CT及双源CT。
其结构和性能不断完善和提高，可用于身体任何部位组织器官的检查，因其密度分辨率高，解剖结构显示清楚，对病变的定位和定性较高，已成为临床常用的影像检查方法。
3.数字减影（DSA）技术DSA是基于顺序图像的数字减影，将未造影的图像和造影的图像分别经影像增强器增强，两者相减而获得数字化图像，最后经D/A转换成减影图像，其结果消除了整个骨骼和软件组织结构，浓度很低的对比剂所充盈的血管在减影图中显示出来，具有很强的对比度。
用于机体各系统器官的血管造影，并广泛应用于临床。
医学影像技师了解医学影像设备和像处理技术
医学影像技师了解医学影像设备和像处理技术医学影像技师了解医学影像设备和图像处理技术医学影像技师（Radiologic Technologist）是医疗领域中负责执行医学影像项目的专业人员。
他们经过相关培训，掌握医学影像设备的操作、维护以及图像处理技术。
本文将介绍医学影像技师对医学影像设备和图像处理技术的了解。
一、医学影像设备1. X射线机X射线机是医学影像技师最常用的设备之一。
它利用X射线穿透物体并被感应器接收，形成影像。
医学影像技师需要熟悉X射线机的不同模式和参数设置，以获得清晰的影像。
此外，他们还需要了解安全操作规范，保护自己和患者免受辐射伤害。
2. CT扫描仪CT扫描仪利用X射线通过不同角度对身体进行断层扫描，产生大量的图像数据。
医学影像技师需要了解CT扫描仪的工作原理，熟悉扫描参数的选择和调节，以及如何正确地放置患者，以获得高质量的图像。
3. MRI设备MRI设备利用磁场和无线电波来生成详细的身体结构图像。
医学影像技师需要了解MRI设备的操作步骤、参数设置和安全注意事项。
他们还需要与患者沟通，以确保患者在MRI检查中的舒适度和安全性。
4. 超声波检查设备超声波检查设备利用高频声波检测身体内部结构。
医学影像技师需要掌握超声波设备的不同模式和设置，以便能够准确识别异常情况。
此外，他们还需要与医生合作，根据需要进行实时超声引导操作。
二、图像处理技术1. DICOM图像格式医学影像设备生成的图像通常使用DICOM（Digital Imaging and Communications in Medicine）格式存储和传输。
医学影像技师需要了解DICOM格式的工作原理，以及如何读取、解释和处理DICOM图像。
他们可能需要使用DICOM工具软件来调整图像的对比度、亮度和分辨率。
2. 图像重建与增强技术医学影像技师可以利用图像重建和增强技术改善图像质量。
例如，他们可以使用滤波器去除噪声，并应用不同的图像增强算法来突出显示特定的组织结构或病变。
四大医学影像设备
•
岛津
→高性能亚秒螺旋CT扫描 机，0.75秒全扫描，0.5 秒半扫描 →智能型操作界面 Genius View，实现简 便快捷的操作 →10mA的极低管电流和 极低曝线量，支持CT透视 →职能毫安功能进一步降 低X线剂量，保护病人和 医生 →10幅/秒的实时图像显 示，大大缩短检查时间 →5套64位的高速处理器， 不需工作站即可进行卓越 的图像后处理
SCT7800TX
GE
生恐惧、无痛 · 许多检查在单次屏气期间即可完成 电子束技术 电子束产生并聚焦于位于患者下面的 四个钨靶环中的一个上。 通过磁性扫过电子束的速度加快可能进一步提高图像的 获取速度。 心脏功能 EBT C300采用通过品质证明的50毫秒和100毫秒扫 描时间执行真正具有创新性的成像技术。New MultiPhase ™ 扫描协议与拥有专利的心脏分析软件 可以充分利用C300的四个电子束靶及两个X线探测器环 对冠状动脉的内腔进行成像并可分析心肌的灌注及心脏 壁的运动情况。 EBT C300同时也支持肺、结肠和身体其他器官的传统 的高分辨率放射性检查。
Brilliance CT - 64-channel
Brilliance CT - 64channel打破早先界限在CT 想象, 提供大容量、稀薄切片覆盖面改 进诊断信心, 图象质量和生产力。
philips
与40mm 稀薄切片覆盖面, 64 渠道扩展天际在心脏病想象, 考虑到史无前例的冠状动脉评估。 Brilliance CT - 64-channel并 且提供突破表现在先进的肺想象、 多器官精神创伤评估和低药量小 儿科应用促进您的临床能力对最 高的水平可达到。
请选择您想了解的设备
• X射线机 • CT设备 • 核磁共振成像系统（MRI） • 超声成像设备
