电缆沟开挖作业指导书
电缆沟及盖板作业指导书BDTJ.(DOC)
电缆沟及盖板工程作业指导书编号：LZB-TJ-15批准：日期：技术审核：日期：编写：日期：二○一○年四月目录1. 工程概况及适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 作业准备 (3)4.1 人员配备 (3)4.2 工器具及仪器仪表配置 (4)5．作业方法 (4)5.1 电缆沟施工： (4)6．安健环控制措施 (6)6.1 控制措施 (6)6.2危险点辨识 (7)7. 质量控制措施及检验标准 (7)7.1 质量控制措施 (8)7.2质量检验标准 (9)1. 工程概况及适用范围220kV榄州变电站工程站位于广东省高要市金利镇金淘工业园内，占地约60亩，站区围墙内用地面积为27059.5m2。
本期新建10kV配电室两段高、低压侧电缆沟；220kV场地、110kV场地、主变压器、室外电容器组砖砌体墙体电缆沟，上盖钢筋混凝土盖板。
3. 作业流程1) 作业（工序）流程图盖板制作流程电缆沟工程作业流程2) 工序安排4. 作业准备5．作业方法5.1 电缆沟施工：5.1.1测量放样：开挖前应根据沟的位置、宽度进行放样，5.1.2开挖：视土质稳定情况尽量减小放坡系数，以减少土方回填工作量。
5.1.3底板施工：根据电缆沟、墙体的宽度及底标排水坡度进行底板放样，按放样进行支底板侧模。
验收完成后，按放样高程浇筑砼，并进行表面抹平。
5.1.4电缆沟墙体砌筑。
5.1.4 .1预先规划好电缆沟伸缩缝的位置，在砌体放样时一起标示出来，伸缩缝要垂直电缆沟的纵向，电缆沟宽度放样时须注明是砌体面净空尺寸还是抹灰面净空尺寸。
5.1.4 .2 墙体砌筑必须用水彻底冲洗干净基面，以保证墙体和底板结合牢固。
砌块要提前至1~2天浇水湿润，砖的融水深度为15~20mm。
5.1.4 .3 砌筑的循序是从伸缩缝或转角处向中间推进，并以此处为高程控制点，将预埋件中心标高，压顶底标高标示出来。
5.1.4 .4 当砌体厚度达到240mm以上时，宜按三顺一丁砌法，压顶下第一皮砖应为丁砖。

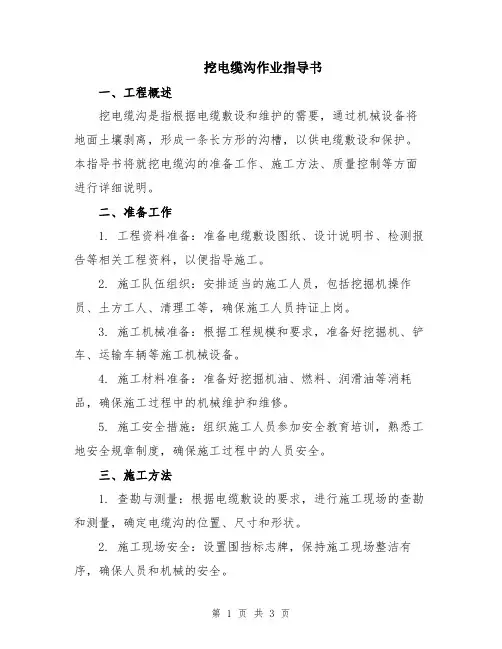

挖电缆沟作业指导书
挖电缆沟作业指导书一、工程概述挖电缆沟是指根据电缆敷设和维护的需要，通过机械设备将地面土壤剥离，形成一条长方形的沟槽，以供电缆敷设和保护。
本指导书将就挖电缆沟的准备工作、施工方法、质量控制等方面进行详细说明。
二、准备工作1. 工程资料准备：准备电缆敷设图纸、设计说明书、检测报告等相关工程资料，以便指导施工。
2. 施工队伍组织：安排适当的施工人员，包括挖掘机操作员、土方工人、清理工等，确保施工人员持证上岗。
3. 施工机械准备：根据工程规模和要求，准备好挖掘机、铲车、运输车辆等施工机械设备。
4. 施工材料准备：准备好挖掘机油、燃料、润滑油等消耗品，确保施工过程中的机械维护和维修。
5. 施工安全措施：组织施工人员参加安全教育培训，熟悉工地安全规章制度，确保施工过程中的人员安全。
三、施工方法1. 查勘与测量：根据电缆敷设的要求，进行施工现场的查勘和测量，确定电缆沟的位置、尺寸和形状。
2. 施工现场安全：设置围挡标志牌，保持施工现场整洁有序，确保人员和机械的安全。
3. 施工起点确定：找到电缆起点的位置，用定位桩或标志物标明，并确保标志物的稳固。
4. 挖掘机操作：根据沟道尺寸的要求，进行挖掘机的调整，确保挖掘机在沟道内能够自由作业。
5. 沟底平整：挖掘机挖出电缆沟后，对沟底进行清理、调整，使其平整、光滑，方便电缆的敷设。
6. 沟壁处理：对电缆沟的边坡进行处理，确保边坡的稳定并符合设计要求。
7. 清理工作：对挖掘机挖出的土方进行清理和运输，保持施工现场的整洁。
8. 施工结束验收：对挖电缆沟的施工进行验收，确保施工质量符合相关规定。
四、质量控制1. 施工过程中，要严格按照电缆敷设设计要求进行施工。
2. 施工前要对施工现场进行查勘和测量，并重点关注施工土壤的特点，确保施工的安全和稳定。
3. 施工过程中，要注意挖掘机的操作技术，确保沟道尺寸和形状的准确性。
4. 施工结束后，要进行施工质量验收，包括对沟槽尺寸、沟底平整度、边坡稳定性等进行检查，确保施工质量合格。
8.2.2开挖电缆沟施工作业指导书
××铁路×标段信号工程编号：XXXX 开挖电缆沟施工作业指导书单位：编制：审核：批准：XXXX年XX月XX日发布XXXX年XX月XX日实施××铁路信号工程开挖电缆沟施工作业指导书1．适用范围适用于××铁路××段信号工程电缆沟开挖施工。
2．作业准备2.1内业技术准备电缆沟开挖作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参见施工人员进行岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据（如：定测、复测后径路走向，现场标识等）收集。
3．技术要求3.1平行于轨道的电缆沟距最近钢轨轨底边缘的距离为：3.1.1线路外侧不得小于2m;当路肩宽度不够时，在保证轨底边缘与电缆沟的斜面距离不得小于2m时，可减至不小于1.7m；3.1.2在线路间时，不得小于1.6m;当线间距为4.5m时，不得小于1.5m。
3.2平行于公路的直埋电缆沟距公路面、排水沟边沿不得小于1m。
3.3电缆径路的选择应符合设计及定测要求。
3.4电缆沟沟深参照表。
电缆沟沟深参照表序号电缆沟位置挖深（m ）1区间 1.3站内0.82石质0.63水田 1.54穿越公路（距路面基底） 1.35穿越沟、渠 1.36市区人行道 1.14．施工程序与工艺流程4.1施工程序施工程序为：图纸审核→施工调查→技术交底→施工准备→电缆沟开挖→自检验收→施工完成4.2工艺流程图纸审核电缆径路调查电缆径路复测电缆沟开挖自检验收下道工序地下管线探测相关配合单位作业安全技术交底、施工准备5．施工操作5.1图纸审核图纸审核在施工中是必不可少的一步，全面熟悉并核对设计文件，充分了解设计原则和设计意图，了解径路沿线土质、地下设施、交通运输等情况。
2018-电缆沟作业指导书word版本 (13页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电缆沟作业指导书篇一：电缆沟作业指导书110kV马宁变电站土建及电气安装工程电缆沟施工作业指导书编编制制人人：：审审核核人人：：批批准准人人：：广东威恒输变电工程有限公司二○○四年五月一、适用范围：适用于马宁变电站工程电缆沟施工。
二、施工准备：1、材料：砖、水泥、砂、水、掺合料等。
2、技术资料：（1）设计图纸。
（2）砌筑工程相关规范。
（3）施工技术要求说明书。
三、操作1、施工顺序：测量放线基槽开挖混凝土垫层砌砖工程砼压顶（包电缆沟抹灰盖板安装2、主要施工保证措施：①基坑开挖时，应有水平标准控制好基底标高，按设计排水坡度放坡，标桩间的距离宜≤3m，预防基底超挖。
②基坑土验收合格后,应立即浇捣电缆沟混凝土垫层。
浇筑前,应做好混凝土垫层厚度控制标志。
以确保垫层面达到电缆沟底的设计标高。
③沟壁砌砖之前应在沟底垫层面弹出沟壁内侧线，以保证电缆沟位臵准确，沟壁顺直，宽度准确.砌至压顶底部时，每隔500mm预留一切口，以便预埋固定角钢的钢筋。
④电缆沟压顶支承盖板的凹角处预埋热镀锌角钢。
a、电缆沟壁砖墙砌好后，砖墙顶预留缺口，用细石砼填满，同时插上预埋固定钢筋。
在细石砼达到一定强度后就可进行护角角钢安装。
b、在预埋固定钢筋上焊一根水平钢筋，焊接时用水平仪控制标高，使水平钢筋上顶为角钢底标高，保证角钢水平度。
c、在焊牢的水平角钢上通线定出角钢边线，然后根据角钢边线将角钢点焊在水平固定钢筋上，在复核角钢水平度，顺直度准确后，焊斜撑固定钢筋与锚筋，再加焊加固。
⑤电缆沟盖板采用热镀锌角钢包边。
a、盖板包边角钢框按现场压顶角钢尺寸放样，保证盖板框边与压顶角钢之间的缝隙一致，为2-3毫米。
b、盖板框加工好后运至现场试盖，看是否平整及边缘一致，不合格要求的返工重做。
试盖验收达到要求后对盖板框编号，防止位臵调杂。

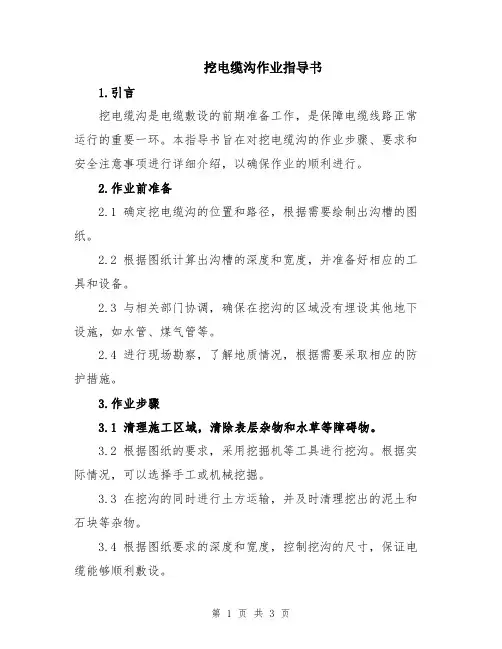

挖电缆沟作业指导书
挖电缆沟作业指导书1.引言挖电缆沟是电缆敷设的前期准备工作，是保障电缆线路正常运行的重要一环。
本指导书旨在对挖电缆沟的作业步骤、要求和安全注意事项进行详细介绍，以确保作业的顺利进行。
2.作业前准备2.1 确定挖电缆沟的位置和路径，根据需要绘制出沟槽的图纸。
2.2 根据图纸计算出沟槽的深度和宽度，并准备好相应的工具和设备。
2.3 与相关部门协调，确保在挖沟的区域没有埋设其他地下设施，如水管、煤气管等。
2.4 进行现场勘察，了解地质情况，根据需要采取相应的防护措施。
3.作业步骤3.1 清理施工区域，清除表层杂物和水草等障碍物。
3.2 根据图纸的要求，采用挖掘机等工具进行挖沟。
根据实际情况，可以选择手工或机械挖掘。
3.3 在挖沟的同时进行土方运输，并及时清理挖出的泥土和石块等杂物。
3.4 根据图纸要求的深度和宽度，控制挖沟的尺寸，保证电缆能够顺利敷设。
3.5 在挖沟的过程中，要避免对周围环境和建筑物的影响。
如有必要，要进行临时支护和加固。
3.6 当达到要求的沟槽深度和宽度后，进行细化整理，保证沟底平整，便于电缆的敷设。
4.安全注意事项4.1 挖沟作业需要严格遵守安全操作规程，作业人员要穿戴好安全防护装备，如工作服、安全帽、防护眼镜等。
4.2 在挖掘机等工具操作前，要检查设备是否正常运行，并确保作业区域内没有人员和障碍物。
4.3 机械挖掘过程中，要注意操作人员和周围人员的安全，禁止站在机器后方、旋转部位和挖掘边坡下方。
4.4 挖沟作业时，要特别注意地质情况，如沟底有软土、泥浆等不稳定物质，应采取相应的措施进行加固和防护。
4.5 在挖沟过程中，要及时清理挖出的泥土和石块等杂物，以免造成堵塞和危险。
5.作业验收挖电缆沟作业完成后，需要进行验收和检查，确保作业质量符合要求。
5.1 检查沟槽的深度和宽度是否符合设计要求。
5.2 检查沟底是否平整，无杂物和突起物。
5.3 检查沟边坡是否稳定，无滑坡和塌方现象。
5.4 检查作业区域内的设备和工具是否清理干净，无遗留杂物。
01电缆沟施工作业指导书
01电缆沟施工作业指导书SJSB3一般施工方案（措施）报审表一般施工方案（措施）报审表工程名称：220kV沧浪变电站编号：注本表一式____份，由施工项目部填报，监理项目部、施工项目部各存____份。
220kV沧浪变电站工程电缆沟工程施工方案220kV沧浪变电站土建施工项目部年月日批准：年月日总工审核：年月日安全审核：年月日质量审核：年月日编写：年月日电缆沟工程施工方案目录1、适用范围 (1)2、编制依据 (1)3、施工流程 (1)4、工艺流程说明及主要质量要点 (2)4.1施工准备 (2)4.2电缆沟基槽开挖 (4)4.3浇筑混凝土底板垫层 (4)4.4电缆沟墙体砌筑 (4)4.5电缆沟压顶混凝土施工 (5)4.6电缆沟扁铁安装 (5)4.7 电缆沟粉刷 (6)4.8电缆沟底找坡、压光 (6)4.9 养护 (7)4.10质量验收 (7)5、标准工艺应用 (7)6、质量通病及防治措施 (11)7、安全措施 (12)8、危险点分析及预控措施 (13)9、强制性条文执行标准 (14)1、适用范围适用于变电站砖砌电缆沟的施工。
2、编制依据（1）施工图纸及设计变更；（2）施工组织设计；（3）《建筑工程施工质量验收统一标准》GB50300-2001；（4）《110kV～1000kV变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-2008；（5）《混凝土结构工程施工质量验收规范》GB50204—2002（2011年修订版）；（6）《砌体工程施工质量验收规范》GB50203—2011；（7）国家有关建筑工程的其它标准、规范、规定；（8）电力行业有关建筑工程的其它标准、规范、规定。
3、施工流程施工流程图见图3-1。
图3-1 施工流程图4、工艺流程说明及主要质量要点4.1施工准备（1）材料准备混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试报告；砖采用机制红砖，应有出厂合格证及复试报告；模板应采用表面平整、加工精密、有一定刚度的多层胶合板；钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。
电缆沟施工作业指导书
电缆沟施工作业指导书一、前期准备工作1.核查施工图纸和设计文件, 确保施工安全和质量。
2.确定施工区域, 并清理施工场地, 确保无障碍物和危险源。
3.根据设计要求，确定电缆沟的宽度、深度以及其他相关参数，并标记好沟槽边界。
二、施工方案制定1.根据设计要求, 制定施工方案, 包括施工队伍组织、施工时间安排、施工工艺流程等。
2.制定安全措施和应急预案，确保施工过程中安全可控。
三、施工准备1.保证施工人员持有效证件上岗, 并按规定佩戴好安全防护用品。
2.检查施工机械设备的运行情况, 确保正常使用。
3.检查施工材料的质量和数量，确保满足施工需求。
四、施工工艺流程1.清理施工区域, 将杂物和土壤清除干净, 保持施工区域整洁。
2.按照设计要求, 开始开挖电缆沟槽, 确保沟槽宽度和深度符合要求。
3.根据需要, 对电缆沟槽进行加固处理, 包括加设支撑材料和加固构造等。
4.安装电缆沟槽底板和侧板, 确保牢固可靠。
5.铺设电缆支架和固定托架, 保证电缆支持和固定。
6.进行电缆敷设, 保证电缆与沟槽底板和侧板接触紧密。
7.完成电缆敷设后, 进行沟槽回填和修整, 恢复地面平整。
8.进行必要的测试和检查，确保电缆沟施工质量合格。
9.整理施工现场，清理工具和材料，保持场地整洁。
五、安全措施1.施工过程中, 严禁使用不符合安全标准的机械设备。
2.在施工现场设置明显的安全警示牌和标志, 提醒施工人员注意安全。
3.施工现场要保持通风良好, 避免有害气体积聚。
4.在施工过程中，要随时检查施工现场的安全隐患，及时消除。
5.施工人员必须严格按照作业指导书操作，禁止违章行为。
六、质量控制1.施工前要认真核查设计文件, 确保施工过程符合设计要求。
2.施工过程中要做好施工记录, 包括施工时间、施工人员、施工材料、施工方法等, 确保质量可追溯。
3.严格按照相关标准和规范进行施工，确保施工质量合格。
七、工程检验与验收1.施工完成后, 要进行必要的测试和检查, 确保电缆沟施工质量符合要求。
35-电缆沟、槽盒作业指导书
电缆沟、槽盒作业指导书编码：DLTJ-01510目次1适用范围 (465)2编写依据 (465)3作业流程图 (465)4安全风险辨析与预控 (466)5作业准备 (13)6 作业方法 (6)7 质量控制措施及检验标准 (9)5115121 适用范围本节适用于35kV 及以下配网工程砖砌电缆沟、电缆槽盒的施工。
2 编写依据表2 编 写 依 据序号 引用资料名称1 GB 50204—2002《混凝土结构工程施工质量验收规范》2 GB 50203—2002《砌体工程施工质量验收规范》3 Q/CSG 11105—2008《南方电网工程施工工艺控制规范》4《中国南方电网有限责任公司基建工程质量控制作业标准（WHS ）》3 作业流程图图3.1 电缆沟作业流程图图3.2槽盒作业流程图4安全风险辨析与预控4.1 电缆沟、槽盒作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与电缆沟、槽盒作业相关联的《电网建设安全施工作业票》（编码：DLTJ-01-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表 4.1作业任务安全基准风险指南序号危害名称风险种类风险等级风险控制措施1挖掘机械回转半径范围内站人碰撞中等风险施工区域必须做好警示标识，挖掘机械工作期间禁止人员进入2沟槽边坡无支护或支护不足坍塌中等风险根据土质情况，制定支护施工方案，采取有效支护措施3开挖的土方和材料工器具堆放在沟槽两侧坍塌打击中等风险将沟槽挖出的土方及时转运，材料工器具摆放在离沟槽边2m以外的地方4沟槽土方开挖时，抽水触电高风险严格执行一机一闸一漏电的电源箱，使用合格513514设备漏电或电源线损坏电源线，操作人员穿胶鞋5 沟槽两侧无有效的安全围蔽措施坠落 低风险 设置符合要求的围栏，晚上设置夜间警示灯，防止外人误入工作区域6 土方（泥浆）运输车辆撒漏工作环境污染 低风险 工地现场必须设置洗车槽，做好有效的防撒漏、防扬尘措施，未经清洗干净的车辆不得离开工地 7 土方（泥浆）运输车辆超载、超速等违章驾驶 交通意外 特高的风险 设专人监管，确保工地装载土方（泥浆）不得超载、超速等违章驾驶 8 挖掘机操作手无证上岗 碰撞 打击 低风险 挖掘机操作手必须持证上岗 9 作业人员前后间距不足 碰撞 打击 低风险 确保作业人员前后间距不得小于3m10 混凝土浇筑时，平板振动器或电源线漏电 触电 高风险 严格执行一机一闸一漏电的电源箱，使用合格电源线，操作人员穿戴胶鞋、胶手套及防护眼镜 11 手推车运送混凝土、砂浆时撒把碰撞 低风险 禁止手推车运送混凝土砂浆时撒把 12 混凝土搅拌时，搅拌机料斗的钢丝绳断股 碰撞 打击 低风险 发现钢丝绳断股，必须更换13混凝土搅拌时，料斗提升后下方站人碰撞 打击低风险混凝土搅拌时，料斗提升后，下方不准站人 14 斗车运送毛石、砖块等物料过程中装载过满 碰撞 低风险1. 搬运砖石料的工器具要牢固；2. 搬运砖石料要量力而行，往沟槽里下料时要采用滑道，且下面不准有人；3. 斗车装载物料不得过满 15 电缆沟砌筑时，修凿毛石块操作不当碰撞 打击 低风险 修凿毛石块时，凿打方向不得站人16 混凝土浇筑时，振动捧或电源线漏电触电 高风险 严格执行一机一闸一漏电的电源箱，使用合格电源线，操作人员穿戴胶鞋、胶手套及防护镜 17 拆模时，将带钉模板随意乱放刺伤 低风险 拆模时，不得乱扔乱放，做到工完料清 18 混凝土养护不足、强度不够坍塌 低风险 混凝土养护时间应不小于7天，有添加剂时应不小于14天19砂浆搅拌机或电源线漏电触电高风险严格执行一机一闸一漏电的电源箱，使用合格电源线，操作人员穿戴胶鞋、胶手套及防护镜 20搬动混凝土预制盖板过程中失控脱手夹伤 碰撞中等风险1. 多人搬动混凝土预制盖板时，应协调一致、平稳放置；2. 单人搬动混凝土预制盖板时，应量力而行，抓牢走稳21 混凝土预制盖板摆放不稳打击 中等风险 混凝土预制盖板放摆放应整齐、合理、安全 22打夯机或电源线漏电触电高风险严格执行一机一闸一漏电的电源箱，使用合格电源线，操作人员穿戴胶鞋、胶手套5 作业准备5.1 作业前施工条件表5.1 作业前施工条件序号项目内容确认人说明1 任务单根据本单位实际设置内容（包含本项工作）本工序施工负责人经审批2 相关证照根据需要办理涉及进入工作场所的手续、证件本工序施工负责人有效3 工程合同或协议合同及安全协议本工序施工负责人有效4 图纸设计图纸本工序施工负责人经审批5 施工方案施工措施、安全技术交底（项目部级）本工序施工负责人经审批5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置序号项目内容说明1 人员配置施工员、施工作业人员等技术岗位必须持有与作业工种相应、有效的上岗证2施工内容相对应的设备材料（1）电缆支架成品、钢筋、水泥、砖、砂、石、石粉、水泥砂浆等。
路基电缆槽作业指导书
路基电缆槽作业指导书作业指导书：路基电缆槽作业指导书1. 背景介绍路基电缆槽是指为了方便电缆敷设和维护而在道路或者铁路路基上开挖的槽道。
在路基电缆槽作业中，需要遵循一定的作业标准和流程，以确保作业的安全性和质量。
2. 作业准备在进行路基电缆槽作业之前，需要进行充分的准备工作，包括以下内容：- 制定详细的作业计划，包括作业时间、人员配备、材料准备等。
- 确定作业区域，对周围环境进行评估，确保没有影响作业的障碍物。
- 检查和准备所需的工具和设备，包括挖掘机、钢筋切割机、电缆敷设工具等。
- 确保作业人员具备必要的技术和安全知识，提供必要的培训和指导。
3. 作业流程路基电缆槽作业的流程主要包括以下几个步骤：- 标定槽道位置：根据设计要求，在路基上标定电缆槽的位置和尺寸。
- 挖掘槽道：使用挖掘机等工具，按照标定的位置和尺寸挖掘槽道。
在挖掘过程中，要注意土质情况和周围环境，确保作业安全。
- 敷设电缆：在挖掘好的槽道中敷设电缆，注意电缆的保护和固定，避免损坏和松动。
- 封闭槽道：在电缆敷设完成后，对槽道进行封闭，使用适当的材料填充槽道，确保槽道的平整和密封性。
- 清理和整理：清理作业现场，确保没有遗留的材料和工具，恢复周围环境的整洁。
4. 安全措施在路基电缆槽作业中，安全是至关重要的。
为了确保作业人员的安全，需要采取以下安全措施：- 作业人员必须佩戴符合要求的个人防护装备，包括安全帽、安全鞋、手套等。
- 严禁在没有专人指导和监督的情况下进行作业，确保作业人员具备必要的技术和安全知识。
- 在作业现场设置明显的警示标志，提醒路过人员注意作业区域，并采取必要的防护措施。
- 对挖掘机等工具和设备进行定期检查和维护，确保其正常运行和安全可靠。
- 在作业过程中，要注意土质情况、周围环境和天气状况，及时采取相应的安全措施。
5. 质量控制为了确保路基电缆槽作业的质量，需要进行以下质量控制措施：- 在作业前检查和核对设计图纸和规范要求，确保作业符合要求。
电缆沟开挖作业指导书
电缆沟开挖作业指导书1．范围本作业指导书适用于公司所有亮化照明工程电缆沟挖及回填工作。
2．引用标准2.1《电气装置安装工程电缆线路施工及验收规范》GB50168——2016 2.2《电力建设安全工作规程》DL5009.1——20132.3《电气装置安装工程施工及验收规范》GB50169-20162.4 《建筑工程施工质量验收统一标准》GB50300-20132.5 《建筑电气工程施工质量验收规范》GB50303-20152.6《电力建设安全健康与环境管理工作规定》2016版3．编制依据根据上述引用标准及设计院的设计图纸编制。
4．作业准备和作业条件4.1作业准备4.1.1工器具准备4.1.2工作人员准备（2）现场施工指挥及重要路段、位置上的工作人员应熟悉本施工段路径及设备位置，监督及检查电缆沟的挖填深度是否达到施工标准。
（3）所有参加作业的作业人员应接受过安全技术交底4.2施工条件4.2.1需挖电缆沟所有路段通道应全部打开。
4.2.2施工通道内的有障碍物如巨石、树木、建筑物等应绕开在进行施工，以避免造成其它损失。
4.2.3各种机械、工器具、人员应落实到位避免影响工程进度。
4.2.4其它安全防范措施完备。
5．作业程序、方法和要求5.1、电缆沟开挖及填土5.1.1根据设计图纸的直埋电缆挖土方断面图，及直埋电缆的敷设路径，进行电缆沟开挖。
5.1.2电缆沟挖深为850mm，保证电缆表面距地面不小于700mm，穿越道路时电缆表面据路面不小于1200mm，电缆沟宽度与电缆敷设数量有关，可参见图集。
5.1.3电缆应敷设于壕沟里，并应沿电缆全长的上、下紧邻侧以厚度不少于100mm的软土或沙层。
5.1.4挖电缆沟时对不同地段的不同电缆，电缆沟沟底的宽度也会随着增大或减小。
应严格按照每个施工段的设计图纸进行施工，A型壕沟宽度为550mm，B型壕沟宽度为800mm。
5.1.5电缆沟沟底应平整无残留物，以免划伤电缆表皮造成重大损失。
水沟电缆沟作业指导书
水沟、电缆槽施工作业指导书单位：编制：批准：水沟、电缆槽施工作业指导书一、适应范围适用于XXX隧道正洞水沟、电缆槽施工。
二、作业准备1、内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2、外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活生产房屋、混凝土搅拌站及施工便道，配齐生活、办公设施，满足主要管理、技术人员进场生活、生产、办公需要。
三、技术要求隧道洞内采用双侧水沟、双侧电缆槽，按设计及规范要求实施。
四、施工程序及工艺流程1已施工的衬砌，两侧都留有接地钢筋接头，电缆槽开始施工前必须安排人员凿出每组衬砌内的钢筋接头并将钢筋表面处理干净以便施工电缆槽砼前及时对接地钢筋进行接长。
2、衬砌排水盲管疏通电缆槽开始施工前必须安排人员对全段内衬砌泄水孔进行检查，堵塞的要疏通，必要时要根据情况增加泄水孔，保证整个排水体系排水顺畅。
3、测量放线为保证结构尺寸符合设计要求，两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须严格按技术交底进行，不能随意改变。
测量组根据施工技术交底要求，放样电缆槽、水沟定位基准线和水平基准线（标高控制基准线设在边墙、水平宽度控制基准设在填充面），并采用书面交底和现场交底形式将有关资料和测量点位交付现场施工员，书面交底必须签认齐全，做好洞内导线布置及保护工作，保证电缆槽的位置、间距、沟底高程、纵向坡度及结构外缘距同侧轨道中心距离准确。
4、电缆槽与衬砌接触面凿毛两侧衬砌边墙与电缆槽结合面光滑，必须采用凿毛处理，才能保证后施工的电缆槽壁与已施工的衬砌砼粘结牢固，不产生裂缝或脱落，影响施工质量。
因此在电缆槽施工前，采用风镐或短钎将衬砌与电缆槽结合面凿毛，必要时局部采用电钻钻孔植筋来充当接茬筋，钢筋直径φ8钢筋，加强联结，植筋深度10cm，植筋锚固材料用锚固剂。
电缆沟施工作业指导书(2)
1.1编制根据《巴林500kV变电站总平面图》《巴林500kV变电站站内沟管道施工图》《巴林变电站施工组织设计》1.1.4《混凝土构造工程施工质量验收规范》（GB50204-2023）1.1.5《电力建设安全工作规程》(DL5009.1-2023)1.1.6《电力建设安全健康与环境管理规定》(2002-01-21)1.1.7《110kV－1000kV变电（换流）站土建工程施工质量验收及评估规程》（Q/GDW 183—2023）1.1.8 建设（2023）241号《工程建设原则强制性条文》（电力工程部分）1.2工程简况本工程电缆沟为现浇混凝土构造，电缆沟合计2400延米，分别布置在3个区域：500kV配电装置区、220kV配电装置区、66kV配电装置区，分7种断面施工形式（宽×深、单位：米）：D1型：1.2×1.2电缆沟389.3m； D2型：1.0×1.2电缆沟281.27m；D3型：1.0×1.0电缆沟623.4m；D4型：0.8×1.0电缆沟35.5m；D5型：0.8×0.8电缆沟700.5m；D6型：0.6×0.6电缆沟188.35m；D7型：0.4×0.4电缆沟74.4m。
电缆沟施工包括如下作业任务：沟槽旳土石方开挖；底板及梁旳混凝土施工；钢筋安装；伸缩缝处理；过水槽安装；盖板安装。
2.1施工计划站区电缆沟计划施工时间：2009年5月1日～7月30日2.2技术资料、人员、机械旳准备技术资料旳准备a 设计图纸、技术交底。
b 根据制定旳进度计划安排好施工任务及现场准备工作。
c 熟悉有关施工准则。
d 动工前各项目部根据本施工特点及工期安排参照企业施工导则编制本项目部旳施工措施。
并在动工前由项目经理召集各部门及各施工队人员参与安全技术交底；各施工队还要根据本队施工特点对劳务人员按阶段进行分期、分批地安全技术交底工作，安全技术交底必须形成有参与人员签字旳记录，待参与人员明确作业措施和安全注意事项后方可安排其工作。
电缆沟及盖板工程作业指导书
电缆沟及盖板工程作业指导书一、工程概述电缆沟及盖板工程是为了布设电缆、光缆等设施而进行的一项基础工程。
该工程的主要作用是保护电缆、光缆等设施，同时方便维修和更换。
本指导书旨在对电缆沟及盖板工程的施工过程进行详细指导，确保施工质量和安全。
二、施工前的准备工作1. 勘测设计：根据设计要求进行现场勘测，并制定详细的施工方案。
2. 材料准备：根据设计要求，准备好所需的电缆、光缆、沟槽砖、沙子等材料。
3. 施工人员：组织好施工人员，并确保他们具备相关的技术和经验。
三、施工过程1. 开挖电缆沟（1）根据设计要求，使用挖掘机或手工工具进行沟槽的开挖。
（2）确保沟槽的宽度、深度和斜坡符合设计要求。
（3）及时清理挖掘出的土方，保持工程周边的环境整洁。
2. 敷设电缆（1）在电缆沟底部铺设一层沙子，以保护电缆。
（2）按照设计要求敷设电缆，并进行必要的固定。
3. 安装盖板（1）根据设计要求，制作合适的盖板，确保盖板具有足够的强度和稳定性。
（2）在电缆沟两侧设置支撑物，然后将盖板放置在支撑物上。
（3）盖板上应该设有必要的开孔，以便进行电缆的出入口处和维修孔的通风。
4. 工程验收施工完成后，对电缆沟及盖板工程进行验收，确保工程质量符合设计要求。
四、施工注意事项1. 施工现场应有专人负责安全管理，确保施工过程中的安全。
2. 施工人员应戴好安全帽和防护服，并使用适当的防护装备。
3. 施工过程中应注意保护现场周边的环境，避免对周边建筑物和设施造成损坏。
4. 电缆敷设时，应确保电缆的弯曲半径不小于规定值，避免对电缆造成损坏。
5. 盖板的安装应牢固可靠，避免出现松动或倾斜的情况。
6. 施工完成后，应及时清理施工现场，保持整洁。
五、施工质量控制1. 电缆敷设应符合设计要求，电缆应有一定的保护层。
2. 盖板应具备足够的强度和稳定性，能够承受一定的荷载。
3. 施工现场应整洁有序，不得有杂物、垃圾或积水。
六、安全注意事项1. 施工现场应根据相关规定设置警示标志，并保持施工现场的交通秩序。
电缆沟施工作业指导书
安全技术/电气安全电缆沟施工作业指导书1 编写依据1.1 《220kV里兰变电站工程施工方案》；1.2 《220kV里兰变电站工程所区排水及电缆沟施工图（BD05061-T-43）》；1.3 《地基与基础工程施工及验收规范》GB50202－2002；1.4 《钢筋焊接及验收规程（JGJ18-2003）(J253-2003)》1.5 《砌体工程施工质量验收规范》GB50203-2002；1.6 《电力建设安全工作规程》（变电站部分）DL5009.3－1997；1.7 《电力建设安全安全健康与环境管理工作规定》；1.8 《火电施工质量检验及评定标准》第一篇土建工程篇（原电力工业部建设协调司）；1.9土建施工图纸会审纪要。
2 工程概况新增电缆沟为600mm宽，其中电缆沟每3米长度设U型钢筋混凝土柱，其余为砌砖沟壁，电缆沟盖板为预制板；电缆沟总长为47米。
3施工工艺3.1 施工工艺流程图施工准备测量定位及放线土方开挖土方检查砼垫层 U型柱钢筋加工、安装沟壁砌砖（埋放预埋件、通长扁钢）U型柱砼浇筑沟壁及压顶抹灰浇制盖板铺放盖板3.2施工工艺3.2.1 施工准备3.2.1.1技术员根据施工图纸编制材料表，采购管理部门根据材料表提供合格的材料，所需材料应提前做好试验。
3.2.1.2准备挖土机、平板振动器、振动棒、翻斗车，铁镐等施工工器具。
3.2.1.3材料取样送检，做好砂浆及砼配合比及砖的抗压强度。
3.2.2 测量定位及复核3.2.2.1 由技术员对有关人员进行技术交底。
3.2.2.2 按设计图纸进行放样、检查无误后洒石灰线。
3.2.2.3 控制电缆沟坡度和平整度，水平桩距尽量缩短到3～4米1个。
3.2.2.4 技术员和质检员对放线定位进行复核，确保放线无误。
3.2.3土方开挖及检查3.2.3.1 土方采用机械开挖。
开挖沟（槽），不得挖至设计标高以下，如不能准确地挖至设计基底标高时，可在设计标高以上暂留一层土不挖，以便在抄平后，由人工挖出。
电缆沟及盖板工程作业指导书
电缆沟及盖板工程作业指导书编码：BDTJ-ZW-27目次1适用范围 (197)2编写依据 (197)3作业流程 (197)4工作前安全风险辨析及控制措施 (198)5作业准备 (198)6作业方法 (199)7质量控制措施及检验标准 (201)1适用范围本作业指导书适用于110～500kV电网工程中的砖砌电缆沟及盖板工程，钢筋混凝土电缆沟工程可参考混凝土工程有关作业指导书施工。
2编写依据表2-1编写依据3作业流程作业（工序）流程图见图3-1。
图3-1作业（工序）流程图4安全风险辨析及预控4.1 电缆沟及盖板工程作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与电缆沟及盖板工程作业相关联的《电网建设安全施工作业票》（编码：BDTJ-ZW-27-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1 作业任务安全基准风险指南5作业准备5.1人员配备表5-1人员配备表表5-1（续）5.2主要工器具及仪器仪表配置表5-2主要工器具及仪器仪表配置表6作业方法6.1电缆沟施工6.1.1测量放样：开挖前应根据图纸电缆沟的位置、宽度进行放样，要考虑施工操作面。
6.1.2开挖：视土质稳定情况尽量减小放坡系数，以减少土方回填工作量。
6.1.3底板施工：将底坡的宽度、高程进行放样，按放样安装底板侧模。
验收完成后，按放样高程浇筑混凝土，并进行表面抹平。
351 电缆沟作业指导书
351 电缆沟作业指导书1 适用范围室内砖砌、混凝土电缆沟，室外砖砌2 编制依据国家现行《建筑工程施工质量验收规范》；《电力建设安全健康与环境管理工作规定》；《电力建设安全工作规程》（变电所部分）。
3 作业前应做的准备及必须具备的条件3.1 参加作业人员的资格及要求（包括人员等级及数量、人员考核、人员责任和权限）。
3.2 作业所需工机具及仪器、仪表和准确度的要求。
3.3 作业原材料及半成品质量要求3.3.1 砖：砖的品种、强度等级必须符合设计要求，并应规格一致；用于清水墙、柱表面的砖，尚应边角整齐、色泽均匀；有出厂合格证明及试验单；中小型砌块尚应说明制造日期和强度等级。
3.3.2 水泥：品种与标号应根据砌体部位及所处环境选择，一般宜采用32.5、32.5R级普通硅酸盐水泥或矿渣硅酸盐水泥；应有出厂合格证明和试验报告方可使用；不同品种的水泥不得混合使用。
3.3.3 砂：宜采用中砂，不得含有草根等杂物。
配制水泥砂浆或水泥混合砂浆的强度等级等于或大于M5时，砂的含泥量不应超过5％；强度等级小于M5时，砂的含混量不应超过10%。
3.3.4 钢筋笼的绑扎，分坑内绑扎和坑外绑扎两种。
坑外绑扎施工方便、尺寸便于控制，绑扎速度较快，但坑外绑扎下到坑里时难以控制，极易使笼子变形，尺寸发生变化。
对于较重的钢筋笼子往坑里下放也较困难，也增加了校正的难度。
坑内直接绑扎作业面较小，进度慢，还需搭架子，但经绑扎后移动较小，笼子不易变形，减少了校正工作量。
3.3.5 施工中应严格按施工图进行绑扎，注意钢筋的距离、长度、规格及钢筋的连接方式均应符合设计要求，钢筋运到现场应平直，不得有弯曲现象，严重锈蚀的钢筋不得使用。
3.4 作业环境应达到的条件3.4.1 砌体砌筑前应做好砂浆配合比技术交底及配料的计量准备。
3.4.2 浇筑前，应根据施工所选用的水泥、砂石料、水进行试配及试压。
养护28天后作强度试验，其强度应大于设计标号码5%—25%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆沟开挖作业指导书
1.范围
本作业指导书适用于公司所有亮化照明工程电缆沟挖及回填工作。
2 .引用标准
2.1《电气装置安装工程电缆线路施工及验收规范》GB50168 —— 2016
22《电力建设安全工作规程》DL5009.1 —— 2013
2.3 《电气装置安装工程施工及验收规范》GB50169-2016
2.4《建筑工程施工质量验收统一标准》GB50300-2013
2.5《建筑电气工程施工质量验收规范》GB50303-2015
2.6《电力建设安全健康与环境管理工作规定》2016版
3 •编制依据
根据上述引用标准及设计院的设计图纸编制。
4 .作业准备和作业条件
4.1作业准备
4.1.2工作人员准备
(2)现场施工指挥及重要路段、位置上的工作人员应熟悉本施工段路径及设备位置，监督及检查电缆沟的挖填深度是否达到施工标准。
(3)所有参加作业的作业人员应接受过安全技术交底
4.2施工条件
4.2.1需挖电缆沟所有路段通道应全部打开。
422施工通道内的有障碍物如巨石、树木、建筑物等应绕开在进行施工，以避免造成其它损失。
4.2.3各种机械、工器具、人员应落实到位避免影响工程进度。
4.2.4其它安全防范措施完备。
5 .作业程序、方法和要求
5.1、电缆沟开挖及填土
5.1.1根据设计图纸的直埋电缆挖土方断面图，及直埋电缆的敷设路径，进行电缆沟开挖。
5.1.2电缆沟挖深为850mm，保证电缆表面距地面不小于700mm，穿越道路时电缆表面据
路面不小于1200mm，电缆沟宽度与电缆敷设数量有关，可参见图集。
5.1.3电缆应敷设于壕沟里，并应沿电缆全长的上、下紧邻侧以厚度不少于100mm的软土
或沙层。
5.1.4挖电缆沟时对不同地段的不同电缆，电缆沟沟底的宽度也会随着增大或减小。
应严格
按照每个施工段的设计图纸进行施工，A型壕沟宽度为550mm , B型壕沟宽度为800mm。
5.1.5电缆沟沟底应平整无残留物，以免划伤电缆表皮造成重大损失。
5.1.6电缆沟开挖后应根据各段实际地址条件确定电缆沟的深度，但不得小于850mm。
5.1.7根据设计图纸，确定几个电缆沟集中的区域作为挖填的基准点，以基准点向外施工。
6 •作业质量标准及检验要求
按本作业指导书第 2条及设计图纸进行检查和验收。
7 .工中的危险点、危险源及其控制措施
7.1施工过程中施工人员应远离施工机械，以免被施工机械碰伤。
7.2施工过程中施工人员在沟边行走应注意脚下，避免滑入沟中造成人身伤害。
7.3在沟内进行作业时，应把石块抬出距沟边半米处，防止落石伤人。
7.4施工过程中应设专人对现场的机械、人员进行监护，及时发现工作中的危险点并对其进行及时的
纠正。
7.5加强对施工人员技能方面的教育培训。
7.6使用各种机械与工器具的人员应受过专业的培训，并且持证上岗。
7.7作业人员在沟内施工过程中应保持安全距离，防止距离过近锹、镐伤人的事故发生。
&安全文明施工措施
8.1安全措施
8.1.1进入现场必须正确配戴安全帽，禁止穿拖鞋、凉鞋、或带跟的鞋进入施工现场，严禁酒后进入施工现场，遵守现场的安全管理规定。
8.1.2作业人员必须事先经过三级安全教育，在进行项目施工前还应接受安全技术交底，方可开展工作。
8.1.3电缆沟开挖前，临时安全通道应完成，并经验收合格。
8.1.4严格按工器具的使用规定，使用工器具。
8.1.5挖电缆沟时严禁打闹，在山林、河边中施工注意自身安全。
8.1.6进入作业现场后，做好必要的安全措施，不准接触施工范围以外的设备。
8.1.8对光线不足的地方，挖沟时要配有足够照明。
8.1.9挖电缆沟时，应尽量顺直减少拐弯处。
8.1.11作业现场，严禁吸烟。
8.1.12每天开挖前，应对挖沟路径上的安全设施进行检查，检查无误后，方可进行工作。
8.2文明施工
8.2.1施工废料必须及时清理，当天施工，当天清理，做到工完料尽场地清，工作过程中随手清理，做到施工过程随手清”。
8.2.2保护上道工序施工成果，施工过程中严禁随意破坏树木、标识牌等设施，如必须破坏时，应填写破坏申请单，得到施工员及上道工序施工方批准后方可进行。
8.2.3工具应随身携带，严禁乱摆乱放，防止丢失。
8.2.4严禁乱拆乱动施工现场的安全施工设施、文明施工设施及消防设施。
8.2.5施工人员应具有良好的成品保护意识，严禁乱拆、乱拿和乱涂乱抹。
9 .安全健康与环境保护措施
9.1参加电缆敷设的作业人员，必须身体健康。
9.2作业人员必须参加三级安全教育，三级安全教育考试合格后持证上岗。
9.3严禁酒后进入施工现场，精神状态不佳者不准参加作业。
9.4个人防护用品和安全设施班前班后必须进行检查，保证合格。
9.5施工过程中的废料、垃圾必须及时清理，防止对环境造成污染。
9.6施工过程中，对建筑成品和设备要有防护措施，防止污染或破坏建筑成品和设备。
10 .作业人员职责和权限
姓名 职务 职责和权限 xxx 项目经理 曲面负责生产 xxx 施工员 负责技术 xxx 质检员 负责质检 xxx 安全员 负责安全监督 xxx
工长
负责劳务组织与管理
