单通道线性恒流IC SM2082GF规格书V1.1

合集下载

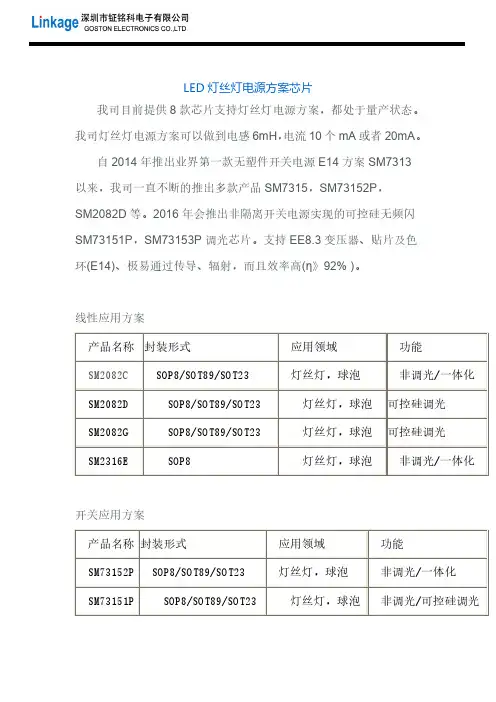

LED灯丝灯电源方案芯片

LED灯丝灯电源方案芯片
我司目前提供8款芯片支持灯丝灯电源方案，都处于量产状态。

我司灯丝灯电源方案可以做到电感6mH，电流10个mA或者20mA。

自2014年推出业界第一款无塑件开关电源E14方案SM7313
以来，我司一直不断的推出多款产品SM7315，SM73152P，
SM2082D等。

2016年会推出非隔离开关电源实现的可控硅无频闪
SM73151P，SM73153P调光芯片。

支持EE8.3变压器、贴片及色
环(E14)、极易通过传导、辐射，而且效率高(η》92%)。

线性应用方案
产品名称封装形式应用领域功能
SM2082C SOP8/SOT89/SOT23灯丝灯，球泡非调光/一体化SM2082D SOP8/SOT89/SOT23灯丝灯，球泡可控硅调光
SM2082G SOP8/SOT89/SOT23灯丝灯，球泡可控硅调光
SM2316E SOP8灯丝灯，球泡非调光/一体化
开关应用方案
产品名称封装形式应用领域功能
SM73152P SOP8/SOT89/SOT23灯丝灯，球泡非调光/一体化SM73151P SOP8/SOT89/SOT23灯丝灯，球泡非调光/可控硅调光
SM73153P SOP8/SOT89/SOT23灯丝灯，球泡非调光/可控硅调光SM7313P SOP8/SOT89灯丝灯，球泡可控硅调光。

lED电源芯片SM2082G的高压线性恒流方案

lED电源芯片SM2082G的高压线性恒流方案LED驱动电源，从早期的隔离开关恒流电源，过渡到非隔离的开关恒流电源,直到今天的高压线性恒流的大行其道，时间也就3年的时间。

无疑，市场竞争的惨烈，人工费用的压力，规模化生产的需求等等，都要求在驱动电源技术上革新。

现在的LED驱动电源市场，是隔离，非隔离，单通道高压线性恒流芯片三足鼎立的局面，各自有各自的市场应用。

短时间内，谁也无法取代谁，但不可否认高压线性驱动的应用的正越来越被业界接受。

单通道高压线性恒流芯片SM2082G 是一款单通道LED 线性恒流控制芯片，这款单通道高压线性恒流芯片SM2082G使用本司专利的恒流设定和控制技术，并且输出电流由外接Rext 电阻设置为5mA~120mA，而且单通道高压线性恒流芯片SM2082G输出电流不随芯片OUT 端口电压而变化，具有较好的恒流性能。

从单通道高压线性恒流芯片SM2082G 集成电路构造上来分析，单通道高压线性恒流芯片SM2082G系统结构简单，外围元件极少，方案成本低。

高PF和低THD的优良特性，是单通道高压线性恒流芯片SM2082G的特点。

没有电解的方案，可以使得LED灯的寿命大大延长，单通道高压线性恒流芯片SM2082G应用方案简单但性能仍然优良，可以满足欧美等高规格市场，是室内照明电源的方案不错的选择。

从性价比上来说，单通道高压线性恒流芯片SM2082G属于迎合现在的LED产品照明市场目前的现状。

从各方面来说，单通道高压线性恒流芯片SM2082G还可以支持可控硅调光应用电路，高压线性恒流芯片SM2082G应用广泛。

详细的SM2082G可控硅调光方案应用图如下。

至于单通道高压线性恒流芯片SM082G频闪的问题，业界争论已久，首先不能以相机的评判作为标准。

其次，应用环境下面，人眼远离灯具50CM以上，已察觉不到频闪，对人眼没有影响。

最后，加入一个小的贴片电容，可以消除频闪，即使电容损坏，也不会出现死。

SM208ND恒流电源IC设计及应用

SM208ND恒流电源IC设计及应用
恒流电源IC 简介：
电源IC 引脚图：
电源IC 引脚功能：
GND：芯片地
OUT：纹波滤除电路输出端口
VC：纹波滤除电路控制端口
SM208ND 恒流电源IC 系统原理图：
SM208ND(TO252)多芯片并联方案，可用于前级系统为1A 电流的方案原理图
SM208ND(TO252)单芯片典型应用方案原理图
SM208ND 恒流电源IC 系统工作原理：
1、电源芯片通过VC 端口的分压电阻对前级电流纹波进行采样，主电流经过OUT 端口，经过反馈电阻R5 进行纹波大小的调节。

2、短路保护：系统demo 板的输出端口，即LED+和LED-端口短路，此时系统上电，若前级系统具有短路保护功能，增加SM208ND 系统，将具有相同功能。

3、开路保护：系统demo 板的输出端口，即LED+和LED-端口开路，电源芯片进行打嗝处理。

tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

SM208ND解决频闪问题与SM2082C和SM2087同系列线性恒流驱动方案芯片

SM208ND名称管脚序号管脚说明VC 1 纹波滤除电路控制端口OUT 2 纹波滤除电路输出端口GND 3 芯片地订购信息订购型号封装形式包装方式卷盘尺寸管装编带SM208ND TO252 15000只/箱2500只/盘13寸极限参数极限参数(TA= 25℃)符号说明范围单位VOUT OUT管脚电压-0.3~20 V VC VC管脚电压-0.3~10 VT A工作温度-20~125 ℃T stg存储温度-40~150 ℃Rθja热阻65 ℃/W 电气工作参数(除非特殊说明，下列条件均为T A=25℃)符号说明测试条件范围单位最小典型最大I OUT OUT端口输出电流0.3 A V OUT OUT端口饱和电压LED电流为160mA 0.3 0.45 0.65 V I CLMT OUT端口电流限流值 1 ASM208ND是一款消除电流纹波的芯片，应用于驱动LED灯串，消除前级驱动器产生的电流纹波。

SM208ND与前级高功率因数LED恒流控制电路组合使用，可有效滤除前级输出电流纹波，实现无频闪高功率因数LED恒流方案。

PCB layout注意事项◆SM208ND的OUT端口需要铺铜散热（如果是双面板，顶层与底层均需要铺铜），可采用网格状或线性漏铜，以降低芯片的温度及提高系统的性能。

◆双面板的PCB散热区域，顶层与底层的过孔尽量多以满足散热需求。

铺铜散热，增加过孔处理铺铜散热，增加过孔处理典型应用方案SM208ND 应用方案原理图：BOM表：位号参数位号参数位号参数R1 300R/0805 R4 10K/0805 C1 100uF/10V R2 5.1K/0805 R5 2.2R/1206 U1 SM208ND R3 10K/0805 Q1 S8550封装形式TO2521.厂家1尺寸2.厂家2尺寸VARIATIONTO-252SymbolMillimetersSymbolMillimeters Min Max Min MaxA 2.220 2.420 E1 4.750 4.850 A1 0 0.125 e 2.28REFb 0.550 0.650 H 9.440 10.140 b2 0.760 0.960 L — — b3 5.200 5.400 L1 2.75REFb4 — — L2 0.500REF c — — L3 0.900 1.000 c2 0.450 0.550 L4 0.650 0.950 D 5.950 6.250 L5 1.150 1.550 D1 4.200 4.500 θ 0° 6° E 6.400 6.700。

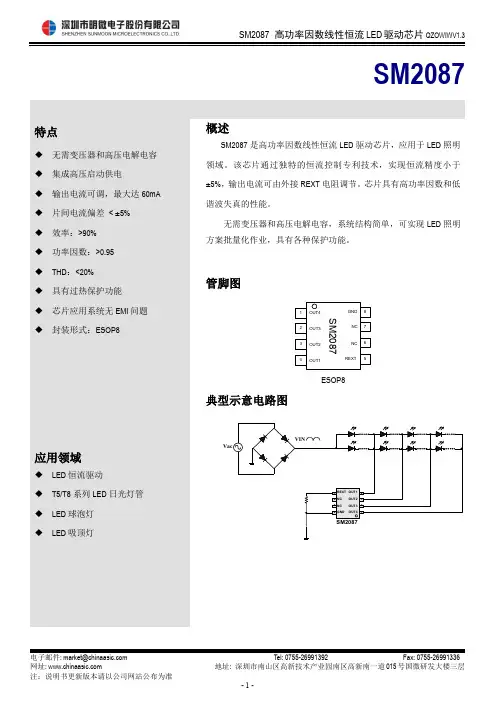

高功率因数线性恒流LED驱动芯片SM2087说明书

SM2087
管脚说明
极限参数
若无特殊说明，环境温度为25°C。

电气工作参数
若无特殊说明，环境温度为25°C。

功能描述
SM2087是LED恒流驱动控制电路，内部集成LED恒流控制模块、OUT端口高压驱动模块等功能模块。

芯片OUT1端口输入电压最低为6V（I OUT = 20mA），可通过外接REXT电阻实现输出电流10mA~60mA，内置的LED恒流驱动模块可使LED电流保持高精度且不受环境温度影响。

芯片可通过逐级开启4个开关实现高效率，高功率因数。

芯片输出电流通过外置电阻R进行调节，I OUT=V REXT/R，4级开关逐级开启时输出电流如下：
I OUT1=0.55V/R I OUT2=0.70V/R I OUT3=0.85V/R I OUT4=0.90V/R
典型应用方案
SM2087典型单颗应用方案
38*224*211*210*2
图1. SM2087典型单颗应用方案
SM2087典型并联应用方案
图2. SM2087典型并联应用方案
封装形式ESOP8。

SM2082D led线性恒流驱动ic芯片方案说明

钲铭科“线性恒流电源”新品—SM2082D
使用我司SM2O82C的朋友会问，“SM2082C单颗功率（常规情况下）是8W，能否做到16W？”之前，我们的回复是不可以。

但是现在，我们可以骄傲的告诉朋友们：“顺应市场和客户的需求，经过研发和产品升级，钲铭科电子已推出了单颗16W的线性恒流电源驱动IC SM2082D！”SM2082D的应用图如下图，电路结构简单，与原SM2082C的工作原理、封装形式等等都相同，仅单颗功率增大到16W，可以完全兼容原SM2082C的方案板。

若原系统板采用2颗SM2082C实现的16W，现在只需1颗SM2082D，同时，检流电阻从2个调整为1个。

单颗T8管应用系统的典型参数如下：
SM2082D的特点如下：
SM2082D属于线性恒流驱动IC，提供ESOP8、TO252-2、SOT89-3等多种封装，可PIN对PIN兼容与替换SM2082C。

可广泛应用于T8/T5日光灯管，一体化吸顶灯以及灯丝灯等多种光源或灯具，不但电路简单易于批量化生产，而且性价比更高！。

icom IC-208H中文说明书

译者自述因为购买了IC-208H,所有有时间细看了一遍英文说明书。

这对于了解这部电台的特性和使用方法，充分开发它的用途是很有必要的。

因此花了一些时间把它翻译成中文，并送给所有拥有这款电台或对业余电台感兴趣的朋友们。

为了便于大家阅读，我完全按照原文的格式编译这本说明书，包括页码、插图都与原文相同。

同时，也请各位朋友对照原文阅读，帮助找出译文中的错误。

在译文中，我用“按”，“按一下”“按动”等词表示快速触按相应的按键，用“按住”表示要按一秒钟。

请大家在操作的时候注意这个区别。

BG1DOT对我翻译这本说明书给予了大力支持，并提供服务器空间存放这本手册供大家下载。

在此表示感谢！希望有机会与各位朋友通联，交流参加业余电台活动的经验和感受！VERY 73！ BG1FJP配套附件目录1..面板描述……………………………1-10前面板—控制器 (1)功能显示 (3)后面板 (5)手咪(HM-133) (7)手咪键盘 (8)备选手咪 (10)2. 设置一个频率……….……………11-14准备 (11)使用调谐旋钮 (12)使用【▲】【▼】键 (12)使用键盘 (12)直流电缆线(3米)..........................1 调谐步长设置.. (13)车载安装支架...............................1 锁止功能.. (14)手咪(HM-133)................................1 3. 基本操作................................15-18 保险管(20A)..................................1 接收. (15)安装螺丝,螺母,垫圈......................1套监听功能.. (15)手咪挂钩.....................................1 静躁衰减器 (16)面板分离电缆(3.5米)....................1 发射. (17)选择输出功率 (17)单触PTT功能...............................18 扫描恢复条件.. (45)静音功能.....................................18 8.优先监听.................................46-47 4.中继设置...............................19-25 优先监听类型.. (46)概述...........................................19 优先监听操作.. (47)配置中继....................................20 9.DTMF存储编码..........................48-51 亚音...........................................22 编制一个DTMF码. (48)差频...........................................24 传送一个DTMF码. (50)自动中继(仅限美国版本)................25 DTMF速率.. (51)5.存储设置...............................26-37 10.寻呼及音频静躁......................52-55 概述...........................................26 寻呼操作.. (52)选择存储信道...............................26 音频/数字音频静躁操作. (54)编制存储信道...............................27 静躁频率扫描.. (55)复制存储内容..............................29 11.其他功能...............................56-74 编制信道名称...............................31 设置模式.. (56)清除存储.....................................34 初始设置模式.. (61)选择存储编组...............................35 AM/FM窄带模式 (65)设置存储编组..............................36 天气预报操作(仅限美国版本).. (66)传输编组内容..............................37 手咪键.. (67)6.呼叫信道设置........................38-39 局部重置.. (68)选择呼叫信道..............................38 全部重置.. (68)传输呼叫信道..............................38 克隆数据.. (69)编制呼叫信道..............................39 数据通信.. (71)7.扫描操作.............................40-45 12.维护................................... 75-76 扫描类型........................... .......40 故障分析.. (75)扫描开始/停止..............................41 更换保险管.. (76)编制扫描边界................................42 13.性能指标及附件......................77-78 设置跳跃扫描................................44 性能指标.. (77)1 面板描述▉前面板—控制器①［SET•LOCK］④［PWR］电源开关按一下进入设置模式（P56）按住一秒钟即可开启或关闭电源按住一秒打开或关闭锁止功能（P14）⑤手咪连接器②［DIAL］调频旋钮在设置模式下进行功能设置，调节扫描的方向（P41）③［VOL］音量旋钮扬声器音量调节（P15）--第1页共77页--面板描述 1⑥［SQL］静噪控制旋钮12.［BAND］键调节收信时的静躁深度（P15）按下即可选择频段（P11）顺时针方向旋转到中间位置时，收信衰减器当工作于呼叫频道时，按下可选开启（屏幕右上角出现ATT）,最大可衰减20dB 择呼叫1或呼叫2（P38）⑦［MONI•DTMF］键按住一秒钟，可选择操作模式（P65）按一下，开启或关闭监听功能（P15）13.［S.MW•MW］存储通道编程或删除按住一秒钟，开启或关闭DTMF编码存储功能（P48）（P27,39,42）⑧［LOW•DUP］键功率调节及差频设置按下可选择一个存储通道每按一下调节发射功率低、中、高（P17）按住一秒钟可对所选择的通道编程按住一秒钟，设置差频：下差（DUP-）、上差（DUP+） 14.面板安装锁定栓或同频收发（P20）⑨［TONE•T-SCAN］亚音频及亚音频扫描功能设置按住一秒钟，开始亚音扫描（P55）⑩［M/CALL•PRIO］每按一下，选择存储信道、呼叫信道、天气预报通道(仅限美国版)（P11,26,38,66）按住一秒钟，调用优先监听（P47）11［V/MHz•SCAN］按一下可以选择VFO模式并改变频率兆位（P11）按住一秒钟，进入频率扫描，再按一下即可停止扫描（P41）--第2页共77页--1 面板描述▉功能显示①发射指示③亚音指示发射时显示 TX(P17) 发射亚音被设置时，显示T (P20)当使用单触PTT功能发射时，TX闪烁（P18）收发亚音都被设置时，显示 T SQL(P52)②差频指示数字亚音被设置后，显示DTCS (P52)上差时显示 DUP 寻呼功能被启用后，（（•））与 T SQL或DTCS下差时显示 DUP- 一起显示(P52)--第3页共77页--面板描述 1④窄带模式显示 12.存储信道号码显示此模式仅用于美国版本•显示选定的存储信道号码（P26）⑤调幅模式（P65）•显示选定的编组信息（P35）⑥接收衰减显示（P16）•呼叫信道被选定时，符号“C”出现（P38）在初始设置中可以将接受衰减器关闭（P63）•锁止功能被选定时，符号“L”出现（P14）⑦自动关机显示（P62） 13.跳跃指示（P44）设置了自动关机功能后，该符号就会显示¶当所显示的存储信道被定义为跳跃信道时，⑧静音显示（P18）出现此符号设置了静音后，此符号就会显示¶当所显示的频率顶设制为跳跃频率时，出现只有用手咪才能设置静音 P 跳跃：扫描时跳过此信道或频率⑨频率显示 14.存储显示（P11,26）显示操作频率、频道名称、设置模式的内容等当选择了存储模式时出现此符号当进行扫描时，频率的小数点会闪烁（P41）15.S/RF指示器当使用DTMF存储功能时，第一位显示为“d”(P48) ¶收信时显示信号强度（P15）⑩天气预报显示此功能仅限美国版本¶发射时显示发射功率（P17）11.优先监听显示（P47） 16.发射功率指示启动优先监听时此符号出现低功率时，显示“LOW”暂停优先监听时此符号闪烁中功率时，显示“MID”大功率时，无显示17．状态指示¶接收到一个信号或静躁打开时，显示“BUSY”¶监听开启时，“BUSY”闪烁（P15）--第4页共77页----第5页共77页--1 面板描述▉背面板 ④天线连接口［ANT ］连接一根用50Ω同轴电缆，PL-259连接头连接的50Ω天线。

GCAN-208系列CAN光纤转换器用户手册

GCAN-208-1/-2CAN光纤中继器用户手册文档版本：V3.50（2018/07/18）修订历史版本日期原因V1.002014/12/10创建文档V2.012015/03/20修正设备工作参数V3.012015/08/04添加部分参数V3.502018/07/18调整文档结构，新增自动识别波特率功能目录目录 (3)1.功能简介 (4)1.1功能概述 (4)1.2性能特点 (4)1.3选型指南 (5)1.4典型应用 (5)2.设备安装 (6)2.1设备尺寸 (6)2.2设备固定 (6)2.3接口定义及功能 (7)3.设备使用 (11)3.1CAN总线配置 (11)3.2与光纤连接 (15)3.3与CAN-bus连接 (15)3.4CAN总线终端电阻 (16)3.5系统状态指示灯 (16)4.技术规格 (18)5.常见问题 (19)附录CAN2.0B协议帧格式 (20)1.功能简介1.1功能概述沈阳广成科技有限公司GCAN-208系列模块是集成1路（或2路）标准光纤接口（单模、多模，SC、ST可选）、2路（或1路）标准CAN总线接口的工业级CAN总线转光纤转换器。

GCAN-208系列模块可以将CAN总线数据转换成光信号通过光纤传输。

通过成对使用GCAN-208系列模块，用户可以轻松的延长CAN总线通信距离、有效的消除长距离通信干扰，可以防止总线受到电磁干扰、地环干扰、雷击等对总线和设备造成的损坏。

GCAN-208系列模块可将CAN总线数据透明、无损的转换成光信号，再将光信号透明、无损的解析成CAN总线数据。

广成科技使用独有的总线信号转换技术，可将CAN数据与光信号之间的转换时间做到微秒级，这样就保证了通信的实时性，所以GCAN-208可支持任何CAN总线通信协议如：CANopen、SAE J1939、DeviceNet、NMEA2000等等。

GCAN-208-1模块独特的双通道设备可以同时延长两条CAN总线的通信距离，GCAN-208-2模块具有两套光纤接口，可用于级联。
