高阶分段线性恒流驱动IC
通过开关进行三段调光的LED恒流驱动IC PT6905c
电压降到 3V 以下后，内部的调光状态寄存器的状态将会清零，这样重新上电后又会从最初的调光状态开始。若需要从一
个状态跳到另一个状态而不希望在 ON/OFF 时灯亮，可以给 DLY 引脚加一个延时电容 CDLY，这样每次上电后会有一定的 延迟后灯才会亮。若不需要延时则此 PIN 可以悬空。延迟时间可以参考下式：
PT6905 使用创新的三段（两段）调光方式，调光方式简单易行，只需通过电源开关的 ON/OFF 轻松实现。DET 引脚可
以检测到电源开关的每一次 ON/OFF，从而使内部的调光状态寄存器跳到下一个状态，这样输出电流就会在正常电流的
1/3 倍、2/3 倍、1 倍（两段为 1/3 倍、1 倍）之间切换。当系统断电后，因为 CVRG 的存在，VRG 电压下降缓慢，使得调 光状态寄存器的原有状态得以维持一段时间，这样当系统重新上电后，便可以从原来的状态跳到下一个状态。当 VRG PIN
电流检测
PT6905 的电流检测端 CS 与内部选择电压比较，而选择电压根据 ON/OFF 寄存器状态，会选择不同的参考电压，当 CS 电压超过选择电压时，IC 的内置功率 MOS 关闭。
为了屏蔽在输出管导通瞬间 CS 端的尖峰脉冲而导致错误的关断动作，比较器的输出端在强迫开启时间内是无效的，强迫 开启时间由内部电路设定为固定关断时间的 1/10。但是由于 PCB 布局等因素的不同，可能会使得 CS 端的尖峰脉冲幅值 过大并且持续时间太长，这样相对较短的强迫开启时间将不能屏蔽 CS 的尖峰，使得输出管在强迫开启时间之后就被关断， 这又会使得输出 LED 电流比设定的正常电流小。更严重的情况下，将会发生错误的过流保护而将电路锁死，这就必须重 新给 IC 加电。所以在设计时不能把强迫开启时间设地太短，建议固定关断时间设定在 1µS 以上，这样强迫开启时间就会 大于 100nS，对于大多数应用来说此时间已足够了。
最新LED恒流驱动芯片汇总
最新LED恒流驱动芯片汇总
LED恒流驱动芯片是一种用于控制LED灯工作电流的电子器件，它可
以帮助提高LED灯的亮度、节能和寿命。
随着LED照明技术的发展，LED
恒流驱动芯片也在不断更新和改进。
以下是一些最新的LED恒流驱动芯片
的汇总介绍。
1.NXPSSL5028GPH：NXPSSL5028GPH是一款数字式LED恒流驱动芯片，集成了多种电流选择和调节功能，可以实现精确的电流控制和亮度调节。
该芯片可广泛应用于室内和室外LED照明产品，具有高效、稳定和可靠的
特点。
2. STMicroelectronics L6924D：STMicroelectronics L6924D是一
款高性能LED驱动芯片，具有高达95%的转换效率。
该芯片采用恒流控制
和PWM调光技术，可以实现高亮度的LED照明效果。
同时，该芯片还具有
热保护和电压保护功能，有效保护LED灯的使用寿命。
4. Infineon ILD8150：Infineon ILD8150是一款集成式恒流驱动芯片，适用于室内和室外LED照明产品。
该芯片采用了新型的TRILINX技术，可以提供高效、低噪声和高稳定性的LED驱动效果。
同时，该芯片还具有
多种保护功能，如过温保护、短路保护和过电流保护等。
以上是一些最新的LED恒流驱动芯片的汇总介绍。
这些芯片具有高效、稳定和可靠的特点，可以实现精确的电流控制和亮度调节，满足不同应用
场景的LED照明需求。
随着LED技术的不断发展，LED恒流驱动芯片将继
续推陈出新，为LED照明市场带来更多创新和发展。
LED电源四段调光方案线性驱动IC看准四段恒流驱动芯片
LED电源四段调光方案线性驱动IC看准四段恒流驱动芯片基于线性驱动IC市场的发展趋势及技术上的革新，目前聚泉鑫科技已经研发出了已被授予多项发明的高压四段恒流LED线性驱动IC，其首次在业内将恒流驱动的功率提升至95%以上，在一体化光电模块应用中引领行业。
由于高压线性恒流LED驱动免除了电解电容和高频电感，对比开关电源有着成本低、生产安装便利、无EMI干扰、灯具寿命长、智能调光简单等先天优势，一直以来被寄予了去LED灯具开关电源的厚望。
“以目前市场上常见的四段恒流驱动芯片方案为例，灯具效率一般在95%以上”室内照明ＬＥＤ灯具，因ＬＥＤ灯珠的封装技术地不断创新而成本大幅下降；因采用高集成度、应用简洁的ＰＳＲ隔离和非隔离开关恒流电源技术，高压线性恒流电源技术而使ＬＥＤ驱动电源的成本也大幅下降；高导热塑料散热器的介入，提供了使用非隔离电源ＬＥＤ灯具新的安全技术。
四段恒流驱动芯片，一款高功率线性led灯驱动芯片,可以将LED灯珠组成多串少并的应用模式和采用无电解电容器、无变压器、电感器的直流驱动电源。
这样可以将高压线性恒流电源设计在光源板上,组成“光电引擎”,将恒流驱动电源集成在LED光源板上。
高压线性恒流芯片、整流桥堆和高压LED灯珠可以通过自动贴片机贴在同一块板上,机器自动化生产,大大节省人工,提高生产力。
四段恒流驱动芯片优势:1、性价比高;2、去掉传统AC-DC开关电源,无需电解电容、变压器等元件,提高了产品寿命;3、功率因素(PF)全电压大于0.98;4、电源转换效率大于90% ,无EMC问题、THD <20%5、电源部分和光源共用PCB板;6、直接市电输入,支持宽电压AC180-240V ;7、结构简单,安装方便、可根据用户产品需求订制PCB板尺寸;8、光源采用SMD2835,散热好,光衰小;9、做成整灯可通过RoHS,CE认证;》》》》》》》24小时咨询热线：400-9982668。

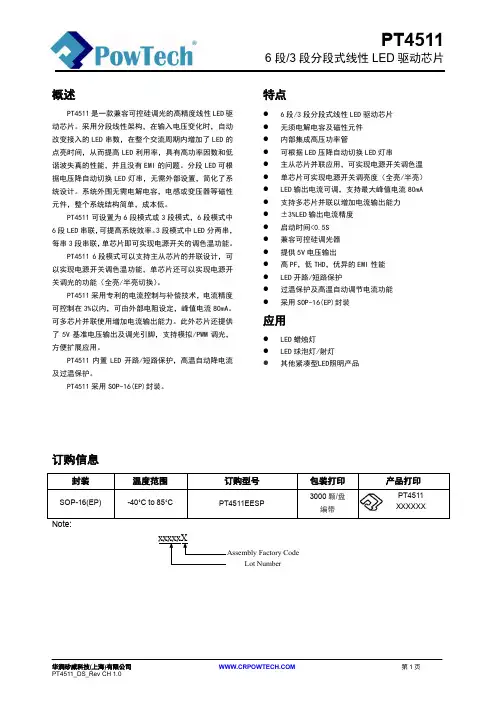

PT4511_DS_CH
描述
Bleed输入最低电压 VDD工作基准电压 VDD欠压保护 VDD欠压保护迟滞 低电流模式欠压保护 低电流模式欠压保护迟滞 芯片工作电流1 芯片工作电流2 VDD输出电流 Bleed电流设定端电压 输出电流设定端电压 LED输出电流 S1/S2端口耐压 S3/S4/S5/S6端口耐压 电源开关检测功能触发电压 电源开关检测功能屏蔽电压 ACK输入低电平 ACK输入中间电平 ACK输入高电平 模拟调光输入电压范围 芯片DIM输出关断 芯片DIM关断时输入电流 功率下降转折温度 过热保护温度 过热保护迟滞温度
Rbleed
LN
Bleed
16 15 14 13 12 11 10 9
ACK DIM Rcs
图 2：3 段式 LED 应用
华润矽威科技(上海)有限公司 PT4511_DS_Rev CH 1.0
第2页
PT4511
6 段/3 段分段式线性 LED 驱动芯片 管脚
S
LN VDD M/S SEL ACK DIM RCS RDN
引脚功能描述
电源开关功能检测端，引脚悬空可屏蔽该功能。 内部供电及 5V 输出。 主从芯片控制。M/S 接 VDD，主芯片模式。M/S 接 GND，从芯片模式。 6 段/3 段模式选择。SEL 接 VDD，6 段模式。SEL 接 GND，3 段模式。 主从模式应答信号。M/S 接 VDD 时 ACK 为输出信号。M/S 接 GND 时 ACK 为输入信号。 调光引脚。0.5-2.5V 为模拟调光区间，0-5V 实现 PWM 调光。内置 1M 上拉电阻到 VDD。 LED 输出电流设置端。 Bleed 电流设置端，可控硅调光时设定 Bleed 电流。 接地引脚。 恒流输出端口 1 恒流输出端口 2 恒流输出端口 3 恒流输出端口 4 恒流输出端口 5 恒流输出端口 6 Bleed 电阻接口及芯片电源输入端。

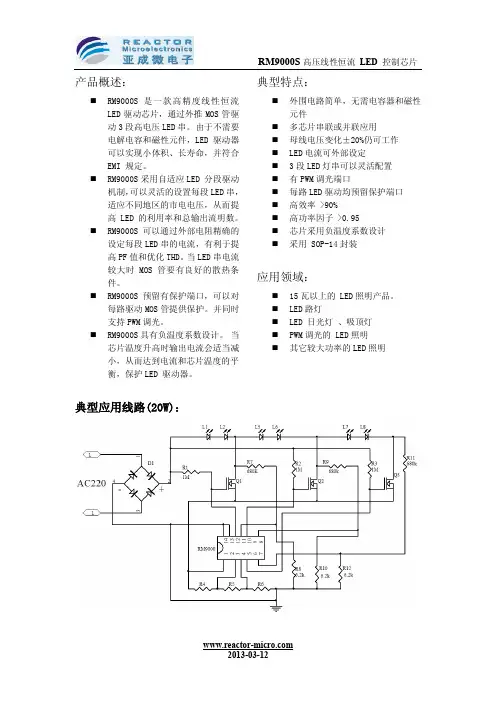

RM9000S规格书-20130312
产品概述：⏹RM9000S 是一款高精度线性恒流LED驱动芯片，通过外推MOS管驱动3段高电压LED串。
由于不需要电解电容和磁性元件，LED 驱动器可以实现小体积、长寿命，并符合EMI 规定。
⏹RM9000S采用自适应LED 分段驱动机制，可以灵活的设置每段LED串，适应不同地区的市电电压，从而提高 LED 的利用率和总输出流明数。
⏹RM9000S可以通过外部电阻精确的设定每段LED串的电流，有利于提高PF值和优化THD。
当LED串电流较大时MOS管要有良好的散热条件。
⏹RM9000S预留有保护端口，可以对每路驱动MOS管提供保护。
并同时支持PWM调光。
⏹RM9000S具有负温度系数设计。
当芯片温度升高时输出电流会适当减小，从而达到电流和芯片温度的平衡，保护LED 驱动器。
典型特点：⏹外围电路简单，无需电容器和磁性元件⏹多芯片串联或并联应用⏹母线电压变化±20%仍可工作⏹LED电流可外部设定⏹3段LED灯串可以灵活配置⏹有PWM调光端口⏹每路LED驱动均预留保护端口⏹高效率 >90%⏹高功率因子 >0.95⏹芯片采用负温度系数设计⏹采用 SOP-14封装应用领域：⏹15瓦以上的 LED照明产品。
⏹LED路灯⏹LED 日光灯、吸顶灯⏹PWM调光的 LED照明⏹其它较大功率的LED照明典型应用线路(20W)：过温保护方案：管脚分布：SOP-14封装引脚定义：极限参数：注1：最大极限值是指超出该工作范围，芯片有可能损坏。
推荐工作范围是指在该范围内，器件功能正常，但并不完全保证满足个别性能指标。
电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数规范。
对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性能。
电气特性：(无特别说明情况下，T A =25 ℃)注：典型参数值为25˚C下测得的参数标芯片内部方框图：应用信息：RM9000S 是一款高精度高压线性LED 驱动芯片，可驱动三段高压LED 串，合理的设计三段LED 串的导通压降和电流可使LED 光源有较高的效率、高的PF 值和高可靠性。

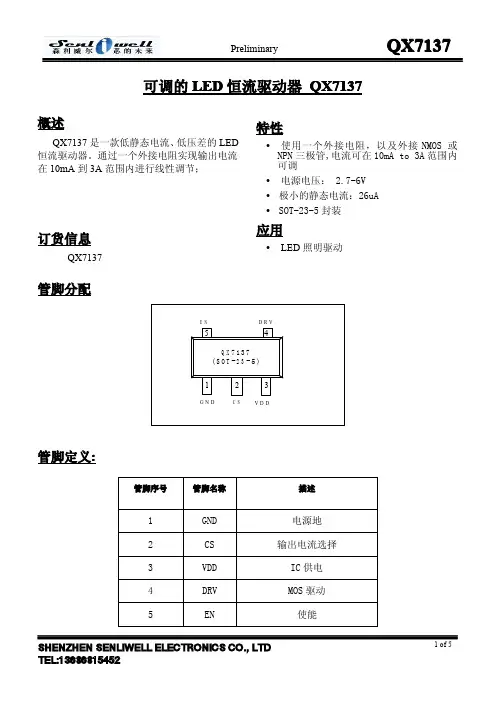

QX7137(线性恒流芯片)
订货信息
QX7137
应用
� LED 照明驱动
管脚分配
E N DRV
5 Q X 7137 (S O T -2 3 -5) 1
GND
4
2
CS
3
VDD
管脚定义:
管脚序号 管脚名称 描述
1 2 3 4 5
GND CS VDD DRV EN
电源地 输出电流选择 IC 供电 MOS 驱动 使能
1 of 5
SHENZHEN SENLIWELL ELECTRONICS CO., LTD TEL:13686815452
绝对最大值范围
参数 符号 描述 值 单位
电压 电流 功率消耗 温度
Vmax ILEDmax PSOT-89-5 Tmin-max Tstorage
VDD, EN, DR CS 脚的最大电压 LED 上的最大电流 SOT-23-5 封装的最大功率消耗 工作温度范围 存储温度范围 ESD 抗静电电压（人体模式）
SHENZHEN SENLIWELL ELECTRONICS CO., LTD TEL:13686815452
4 of 5
Preliminary
QX7137
封装信息
SHENZHEN SENLIWELL ELECTRONICS CO., LTD TEL:13686815452
5 of 5
7 3 0.5 -20~85 -40~165 2000
V A W
o
C C
o
抗静电能力
VESD
V
电子特性
参数 符号 测试条件 最小 典型 最大 单 位 t mA V mV % mA/V mV uA
2 of 5
输出电流 VDD 电压范围 CS 电压 输出电流精度 线性调整率 输入输出电压差 静态电流
SDS3108(ESOP16)规格书V1.0
各阶点亮的灯串
13760419224 Mr yu
第 7 页 共 13 页
如图 2 所示： 左半部分波形为全波整流电压给 LED 灯芯供电的波形， 右半部分为填谷电容给 LED 灯芯供电的波形。采用粗调加细调的技术，可以极高的提高线性分段的粒度，从而可以有效的提升驱 动系统的效率。
图2
高阶线性分段波形图
SDS3108 集成开关调光功能，通过普通墙面开关的快速开合可实现三级调光（100%~50%~25%） 、 两级调光（ 100%~0.5% ）或无级调光功能。 SDS3108 还集成数字调光功能，主控芯片通过单线 SDQ 协议写入命令，可实现灯具亮度的实时动态变化。
二、产品特性
高阶线性分段，输出功率 8~25W 高效率：95%@220V，整灯光效优于开关电源方案 80V~260V 宽电压工作范围 PF 值>0.8 开光调光和数字调光接口 克服 100Hz 频闪 恒流精度 <±3% 温度补偿和过压保护
13760419224 Mr yu
第 4 页 共 13 页
五、最大额定值及电气特性
a) 最大额定值
项目 存储温度 工作温度 电流驱动端耐压（DOUTF1－DOUTF6） 电流驱动端耐压（DOUT1－DOUT2） 封装热阻 静电耐受度 最小 -40 -40 最大 125 125 500 500 33 2000 单位 ℃ ℃ V V ℃/W V
b) 灯串电流设置
当灯串处于点亮的状态时，LED 灯串的电流恒定不变，电流值可以通过片外电阻 R1、R2 进行配 置。灯串 LEDF1~LEDF3、LED1 中的电流与 R1 的关系如下式：
I1 =
Vref 300mV R1 R1
灯串 LEDF4~LEDF6、LED2 中的电流与 R2 的关系如下式：
DoB高压线性驱动IC的发展趋势
DoB高压线性驱动IC的发展趋势什么是DoB IC （”去”电源化）方案DoB （Driver on Board）或 Driverless，也就是我们通常所说的“去”电源化，其实不是无电源，而是一种区别于传统开关电源的新的驱动方式，是基于LED 特性而派生出来的一种新的驱动方式。
DoB IC方案在行业里己有很多的先行者，国外主要有首尔半导体、英国LynkLabs、美国德州仪器、Exclara，台湾地区有工业技术研究院、Interlight等巨头。
而国内起步较晚，缘由于中国的研发储备不够，响应速度慢。
但国内的发展迅速，现已有一批企业跟上脚步，研发DoB IC。
但行业尤其是传统电源厂家对于”无电源”产品的排斥甚至于打压，在一定程度上阻碍了这项具有革新意义的新技术的发展。
DoB IC方案是LED照明驱动发展未来之路从三个方面重点探讨：标准化、规模化、自动化传统电源器件多，体积大、加工复杂给标准化、自动化、及规模化生产带来不便，据不完全统计，目前在中国有不少于2万多家LED灯具厂家。
相信在未来的5-10年，将会有超过上千家企业，要想在这场残酷竟争中得以生存，提高生产效率加快自动化程度将是必经之路。
如果还依赖传统电源，将会面临很大的挑战。
稳定性因传统的电源的元器件多，不良因数自然增加。
尤其电解电容的寿命问题直接导致LED灯具故障的概率增加。
虽然在DoB IC驱动中为了消除100HZ的工频频闪，在填谷中会用到电容，但些电容在具体应用上与传统电源的电容有本质上的区别。
另一方面，线性填谷中的电容失效不会导致死灯。
而传统电源中的电容失效直接导致死灯。
智能照明从智能照明而言，相比传统的开关电源驱动，线性IC驱动有它的先天优势。
传统电源也可实现智能照明，但付出的成本或系统集成的代价远超过线性。
综合上述再来看这张表，无论从稳定性、安全性、性能参数及成本高来看，DoB线性IC是一种高性价比的LED驱动方案。
目前DoB IC存在的问题1）灯珠利用率和效率低2）线性调整率差导致的工作电压范围窄、难散热、压闪等问题3） 100HZ工频频闪4）单颗IC驱动功率小，最多9W如果不能根本上解决以上提及的核心问题，就很难说DoB IC驱动方案是LED 驱动的未来。
高功率因数线性恒流LED驱动芯片SM2087说明书
SM2087
管脚说明
极限参数
若无特殊说明，环境温度为25°C。
电气工作参数
若无特殊说明，环境温度为25°C。
功能描述
SM2087是LED恒流驱动控制电路，内部集成LED恒流控制模块、OUT端口高压驱动模块等功能模块。
芯片OUT1端口输入电压最低为6V（I OUT = 20mA），可通过外接REXT电阻实现输出电流10mA~60mA，内置的LED恒流驱动模块可使LED电流保持高精度且不受环境温度影响。
芯片可通过逐级开启4个开关实现高效率，高功率因数。
芯片输出电流通过外置电阻R进行调节，I OUT=V REXT/R，4级开关逐级开启时输出电流如下：
I OUT1=0.55V/R I OUT2=0.70V/R I OUT3=0.85V/R I OUT4=0.90V/R
典型应用方案
SM2087典型单颗应用方案
38*224*211*210*2
图1. SM2087典型单颗应用方案
SM2087典型并联应用方案
图2. SM2087典型并联应用方案
封装形式ESOP8。
LED灯的恒流驱动芯片介绍
LED灯的恒流驱动芯片介绍恒流驱动芯片的作用是提供稳定的电流输出，以保持LED灯的亮度恒定。
LED灯的亮度与电流成正比，如果电流波动，LED灯的亮度也会波动。
因此，一个稳定的电流输入是确保LED灯稳定亮度的关键。
恒流驱动芯片的工作原理是利用负反馈回路来实现对电流的恒定控制。
当输入电压发生变化时，芯片会自动调整输出电流，以确保恒定的电流输出。
这种反馈机制使得LED灯的亮度不会受到外界环境的影响。
恒流驱动芯片具有多种保护功能，以确保LED灯的安全使用。
它通常包括过流保护，过压保护，过温保护等功能，当发生异常情况时，芯片会自动断开电流输出，以保护LED灯和芯片本身。
恒流驱动芯片的选择要根据LED灯的功率和电源电压来确定。
不同功率和电源电压的LED灯需要不同规格的恒流驱动芯片。
因此，在选择恒流驱动芯片时，需要考虑LED灯的需求，并选择符合要求的芯片。
恒流驱动芯片的优点之一是高效的能源转化能力。
它可以通过电流的恒定输出减少能耗，并确保LED灯的寿命。
由于恒流驱动芯片能够根据实际需要调整输出功率，LED灯在使用过程中不会浪费能量，从而提高能源利用效率。
另一个优点是恒流驱动芯片的可靠性和稳定性。
由于其具有多种保护功能，能够及时检测和处理异常情况，保证LED灯的正常工作。
同时，该芯片的电流输出稳定，不受外界环境的影响，能够在各种工作环境下保持恒定的亮度。
除了以上优点，恒流驱动芯片还具有较小的体积和重量，适用于各种LED照明产品的设计。
它可以在有限的空间中集成多种功能，提高产品的紧凑性和便携性。
总的来说，恒流驱动芯片是LED照明产品中不可缺少的重要组件。
它具有稳定的电流输出和高效的能源转化能力，能够保障LED灯的稳定亮度和长寿命。
同时，它的多种保护功能和可靠性使LED灯更加安全可靠。
随着科技的不断发展，恒流驱动芯片将会变得更加先进和智能化，为人们的照明需求提供更好的解决方案。
EG501线性恒流LED驱动芯片
EG501 芯片用户手册（线性恒流LED驱动芯片）版本变更记录目录1. 特点 (4)2. 描述 (4)3. 应用领域 (4)4. 引脚 (5)4.1 引脚定义 (5)4.2 引脚描述 (5)5. 结构框图 (5)6. 典型应用电路 (6)7. 电气特性 (6)7.1 极限参数 (6)7.2 典型参数 (7)8. 应用设计 (7)8.1高电压驱动多个发光二极管 (7)8.2PWM信号调节发光二极管LED亮度应用 (9)8.3多个EG501并联恒流驱动应用 (9)9. 封装尺寸 (10)EG501芯片用户手册V1.01. 特点⏹ 单通道5mA ～90mA 线性恒流驱动输出 ⏹ 固定电流设计，不需要外加电阻设定电流 ⏹ 宽电源电压设计，不需另外提供电源电压 ⏹ 电源电压范围1.6V ～5.5V⏹ 静态电流小仅50uA⏹ Vcc 脚可做PWM 调光使用⏹ 高电压应用时芯片可串接使用 ⏹负载调整率1%/V2. 描述EG501是一款线性恒流驱动芯片，内建基准电压源及电流驱动电路。
EG501相比于电感升压和电荷泵升压的方案，省去了电感和升压电容等储能器件，避免了开关噪声对系统的影响，同时大大缩小了PCB 板空间和简化了系统设计。
EG501具有极好的负载与电源调整率及极小的输出电流误差，EG501能使LED 的电流非常稳定，甚至在大面积的光源上，电源及负载波动范围大时都能让LED 亮度均匀一致，并增长LED 使用寿命。
除了支援宽广电源电压范围外，EG501的VCC 脚可以充当输出使能功能使用，可配合数位PWM 控制线路，达到更精确的灰度电流调整应用。
3. 应用领域⏹ 手机电话⏹ MP3、MP4播放器 ⏹ GPS 接收机 ⏹ LED 灯⏹ 数码相机⏹ PDA 、笔记本电脑 ⏹ 手电筒⏹RGB 装饰灯产品信息器件编号：EG501-xx范例：“EG501-20”是表示中心电流为20mA 的驱动芯片 “EG501-50”是表示中心电流为50mA 的驱动芯片4. 引脚4.1 引脚定义图4-1. EG501管脚定义4.2 引脚描述5. 结构框图图5-1. EG501结构框图6. 典型应用电路IC1GND图6-1. EG501典型应用电路图7. 电气特性7.1 极限参数A 注：超出所列的极限参数可能导致芯片内部永久性损坏，在极限的条件长时间运行会影响芯片的可靠性。
各种LED恒流驱动及恒流IC芯片盘点
各种LED恒流驱动及恒流IC芯片盘点LED恒流驱动简介山于LED是特性敬感的半导体器件，乂具有负温度特性，因而在应用过程中需要对其进行稳定工作状态和保护，从而产生了驱动的概念。
LED器件对驱动电源的要求近乎于苛刻, LED不像普通的白炽灯泡，可以直接连接220V的交流市电。
LED是2〜3伏的低电压驱动, 必须要设计复杂的变换电路，不同用途的LED灯，要配备不同的电源适配器。
国际市场上国外客户对LED驱动电源的效率转换、有效功率、恒流精度、电源寿命、电磁兼容的要求都非常高，设计一款好的电源必须要综合考虑这些因数，因为电源在整个灯具中的作用就好比像人的心脏一样重要。
LED驱动电源把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。
而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。
LED电源核心元件包括开关控制器、电感器、开关元器件（MOSFET）.反馈电阻、输入滤波器件、输出滤波器件等等。
根据不同场合要求、还要有输入过压保护电路、输入欠压保护电路，LED开路保护、过流保护等电路。
LED的恒流驱动用LED作为显示器或其他照明设备或背光源时，需要对其进行恒流驱动，主要原因是:1.避免驱动电流超出最大额定值，影响其可鼎性。
2.获得预期的亮度要求，并保证各个LED亮度、色度的一致性3.能有效的避免雷击，电网的浪涌，过电流，过电压的保护，使LED寿命提高。
存在问题：要处理好散热问题，散热问题没有处理好就会影响LED寿命。
口前LED均采用直流驱动，因此在市电与LED之间需要加一个电源适配器即LED驱动电源。
它的功能是把交流市电转换成合适LED的直流电。
根据电网的用电规则和LED的驱动特性要求，在选择和设计LED驱动电源时要考虑到以下儿点：1•高可鼎性特别像LED路灯的驱动电源，装在高空，维修不方便，维修的花费也大。
SM2082EGS可调光,无频闪,线性恒流驱动IC规格书
SM2082EGS内部功能框图管脚说明管脚序号管脚名称管脚说明1 GND 芯片地2 REXT 输出电流值设置端口7 OUT 电源输入与恒流输出端口3、4、5、6、8 NC 悬空脚订购信息订购型号封装形式包装方式卷盘尺寸管装编带SM2082EGS ESOP8 100000只/箱4000只/盘13寸极限参数若无特殊说明，环境温度为25°C。
符号说明范围单位V OUT OUT端口电压-0.5~450 VV REXT REXT端口电压-0.5~8 VRθJA注1PN结到环境的热阻65 °C/WT J工作结温范围-40~150 °CT STG存储温度-55~150 °CV ESD HBM人体放电模式>2 KV注1：散热表现与散热片尺寸、PCB厚度与层数息息相关。
实际应用条件下的热阻值会与测试值存在一定差异，使用者可选择适当的封装与PCB布局，以达到理想的散热表现。
电气工作参数若无特殊说明，环境温度为25°C。
符号说明条件最小值典型值最大值单位V OUT_MIN恒流拐点I OUT=30mA - - 6.5 VV OUT_BV OUT端口耐压- 450 - - VI OUT输出电流- 5- 120 mAI DD静态电流V OUT=10V，REXT悬空0.08 0.16 0.25 mAV REXT REXT端口电压V OUT=10V 0.58 0.6 0.62 VD IOUT IOUT片间误差I OUT=30mA - ±4 - %T SC电流负温度补偿起始点注2- - 150 - °C注2：电流负温度补偿起始点为芯片内部设定温度150℃。
OUT 端口输出电流特性SM2082EGS 的OUT 端口输出电流计算公式：(A))ΩRext(0.6VRext V I REXT OUT ==。
图1. SM2082EGS 输出电流与Rext 电阻关系曲线图2. SM2082EGS 恒流曲线图图3. SM2082EGS 输出电流温度特性注3注3：芯片焊接到2mm*2mm ，厚度为1mm 的铝基板上。
QX7135线性恒流驱动IC
特性
电流：100mA 到 400mA，每 10mA 一步 电源电压范围: 2.7 V -6V 低压差输出：150mV@350mA 极小的静态电流：250uA 过热保护 软启动 2.5V 时低压保护启动 SOT-89-3 或 TO-252-2 封装
订货信息
应用
照明 LED 驱动器
方框图和曲型应用
2.7-6V
Low voltage protection Thermal protection bandgap Soft start
VDD LED
50mV
QX7135 GND
深圳市鸿灿达科技有限公司
0755-82979903 13590487487
QX7135
管脚分配
QX7135EXX (SOT-89-3) 1 LED 2 GND 3 VDD LED
o
符号
测试条件 VDD=3.6 ILED=350mA
最小 100 2.7 -5
典型
最大 400 6.0 5 2
单位 mA V % mA/V
C
典型电压变化曲线图
ILED VS. VLED 300 250 ILED(mA) 200 150 100 50 0 0 200 400 VLED(mV) 600 800
0755-82979903 13590487487
深圳市鸿灿达科技有限公司
0755-8297135
典型电源支持电流曲线图
300 280 260 240 220 200 180 160 140 120 2 3 4 VDD(V) 5 6
IDD(mA)
深圳市鸿灿达科技有限公司
0755-82979903 13590487487
BP1361高调光比LED恒流驱动芯片
典型应用电路
上海晶丰明源半导体有限公司 BP1361_DS_V3.0 Jul 2010
图表 1 典型应用图
Page 1
管脚
管脚描述
管脚号 1 2 3 4 5
定购信息
定购型号
BP1361ES5
管脚名称
CS GND DIM SW VIN
描述
电流采样端，采样电阻接在CS和VIN端之间 信号和功率地 开关使能、模拟和 PWM 调光端 功率开关的漏端 电源输入端，必须就近接旁路电容
I OUT
=
(V pulse
− 0.5) × 0.1× D 2 × Rs
(0 ≤ D ≤ 100%,0.5V < V pulse < 2.5V )
通过PWM调光，LED的输出电流可以从0%到100%变化。 LED的亮度是由PWM信号的占空比决定的。例如PWM信 号25%占空比，LED的平均电流为(0.1/RS)的25%。建议设 置PWM调光频率在120Hz以上，以避免人的眼睛可以看到 LED的闪烁。PWM调光比模拟调光的优势在于不改变LED 的色度。BP1361调光频率最高可达到20kHz.
概述
BP1361 是一款驱动高亮度 LED 的降压恒流驱动芯 片，BP1361 外部采用极少的元器件，为 MR16 LED 灯杯、LED 舞台灯、车载 LED 灯、太阳能 LED 灯和 LED 路灯提供一个极高性价比的解决方案。BP1361 输入电压范围从 5 伏到 30 伏，输出电流通过采样 电阻设定，单颗 LED 最大输出电流可达 750 毫安。 BP1361 采用专利技术的恒流控制方法使得 LED 电 流精度高达±3％。BP1361 通过 DIM 引脚接受 0.5-2.5V 的模拟调光以及频率范围很宽的 PWM 调 光。当 DIM 的电压低于 0.3V 时，功率开关关断， BP1361 进入极低工作电流的待机状态。
多段恒流恒功率低 THD 类 LED芯片 RM9001D中文规格书
高压 LED 串。四段可选择相应配合做多段应用，应用灵活。并且在一定输入电压范围内做
功率补偿。
低谐波驱动机制：
RM9001D 在输入电压周期内,电压由低逐渐升高时 LED 串逐段开始导通，且所有导通
的 LED 串的电流相等。LED 串被点亮的个数随电压增大而增加，LED 电流变化趋势跟随输
入电压变化趋势，从而有效降低系统谐波性能。
芯片 LED 恒流采样端口 功率补偿端口
接地（底部 PAD 接地）
符号
参数
参数范围
S1,S2
电流采样输入电压
-0.3v to 7v
TJ
工作结温范围
-40℃ to 150℃
Tc
工作温度
-40℃ to 100℃
TSTG
储存温度范围
-55℃ to 150℃
注：极限值是指超出该工作范围，芯片有可能损坏。推荐工作范围是指在该范围内，器件功能正常， 但并不完全保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测 试条件下的直流和交流电参数规范。对于未给定上下限值的参数，该规范不予保证其精度，但其典型 值合理反映了器件性能。
灯珠数量选取：
由于 IC 承担电路中的剩余电压，所以在设计时使 LED 串的电压趋近于 AC 整流后的电
压，这样使整个电路的运行效率达到最佳。建议芯片功耗小于 1.5W。
交流输入电压(Vrms)，单颗 LED 晶粒的正向压降 (V)，正向电流 (mA)。那么设计 LED
晶粒总数：
N������������������
RM9001D
多段恒流恒功率低 THD 类 LED 控制芯片
功能特点
优化 LED 驱动电流达到极低的 THD， 满足认证要求
SM2211E分段调光调色温线性恒流LED驱动芯片
0.6 开关第一次开启 I1 0.3 ，开关第二次开启 I2 0.6 开关第三次开启 I3 R rext2 R rext2 , R rext1 R rext2 ,
调光比例为 50%，100%，X%， X
R rext2 。 R rext1 R rext2
当 SM2211E 在分段调节色温应用中，可根据开启关闭电源开关，依次改变两路输出端口开关状态，实现两 路不同颜色 LED 灯的交替亮灭以实现调节色温的目的，调节外接 REXT 电阻可对系统输出功率进行调节。 芯片输出电流通过 REXT 电阻进行调节。 开关第一次开启 I1 0.3 0.3 ，开关第二次开启 I2 0.6 开关第三次开启 I3 0.6 R rext1 R rext2 R rext2 , R rext1 ,
SM2211E 分段调光/调色温线性恒流 LED 驱动芯片 QZIW1AV1.1
说明 OUT 端口电压 OUT 端口电流 工作温度 存储温度 ESD 耐压
范围 -0.5 ~ +450 1~ 60 -40~125 -50~150 >2
单位 V mA °C °C KV
电气工作参数
若无特殊说明，环境温度为 25° C。 符号 VOUT1_BV/ VOUT2_BV IOUT1/ IOUT2 IDD VREXT1/VREXT2 DIOUT TSC 参数 OUT 端口耐压 输出电流 静态电流 REXT 端口电压 IOUT 片间误差 电流负温度补偿起始点 条件 IOUT = 0 ----VOUT = 10V，REXT 悬空 VIN= 20V，VOUT1 =10V， VOUT2=10V IOUT = 20mA 最小值 450 典型值 0.16 0.6 / 0.3 ±5 110 最大值 60 0.25 单位 V mA mA V % ℃
线性恒流驱动ic型号大全
线性恒流驱动ic型号大全线性恒流驱动IC，就是恒流芯片led灯，所有电路，无非就是电阻，电容，电感，及一些二三极管组成的。
恒流主要是由恒流IC起到主要驱动作用，恒流的意思就是恒定电流，一般是在输入电压变化的情况下，输入电流保持不变。
而恒流驱动IC，只是一个集成电路，里面有恒流信号，使电路中的电压和电流在向量图上同相，互相之间即不超前，也不滞后。
1、高压线性恒流驱动IC-DT3100目前，高压线性恒流采用分段点亮的方式驱动高压灯珠，一般采用1段，3段，4段等方式，分段越多效率越高。
同样，分段越多线路就越复杂，不利于规模生产。
市场大量的球泡灯，大都采用1段的分段驱动，IC内置1个MOS，满足室内小功率的照明需求。
成本低的同时，很适合一体化光模组的生产，易于线路的布置。
但是在特定的环境，电网的220V交流电出现波动时，用高压线性的无电解方案会出现闪烁的现象，俗称“压闪”。
比如超市，健身俱乐部，会用到T 管日光灯，球泡灯。
由于大功率电器的使用，也会引起电压不稳，带来压闪。
这样都会给用户带来视觉上的困扰。
基于单段高压线性的原理，适用电压范围受到限制。
一般1段高压线性的方案输入的电压范围是200-260V左右，这样在城乡结合部电压不稳的地区很容易出现“压闪”。
2、低成本的LED日光驱动芯片NU501NU501是一款线性定电流IC，品种为15-60mA，每5mA分为一档，具有应用简单，用途宽广，精度高等特点。
NU501芯片特性(1)最简易之线性定电流组件(2)固定电流设计，不需要外加电阻设定电流??低输出端电压降，低至0.4V(3)VDD脚可做PWM调光4.支持串并联使用3、高性能调光驱动SDS3108SDS3108采用专利“PN搭配”的高阶线性分段驱动技术，可以将系统的效率提高到95%以上，从而实现单颗芯片驱动25W。
采用核心的自动填谷专利技术，当整流输出电压过零时，填谷电容进行放电，从而消除100Hz的频闪。
MT7600规格书-中文 _Rev1.00
典型应用电路
MT7600 Rev. 1.00
版权 © 2012 美芯晟科技有限公司
第1页
MT7600
Maximizing IC Performance
极限参数
VCC SUM,CAP,CS 1,CS2, CS3,G1,G2,G3 存储温度 结温（ Tj） -0.3V ~ 20V -0.3V ~ 6V -55° C ~ 150° C 150° C
MT7600 内置美芯晟专利的平均电流控制和补偿 电路，使得流过 LE D 灯串的平均电流在市电电压 变化时，仍能保持不变，达到良好的恒流效果。 平均电流模式主要通过在 CAP 脚外接 0.1uF – 1uF 对地电容来实现， 该电容同时在上电启动过程 中，起到软启动的作用。
MT7600 Rev. 1.00
版权 © 2012 美芯晟科技有限公司
第4页
MT7600
Maximizing IC Performance
过温保护 芯片内部温度高于 OTP 阈值后，会自动关闭。再 等温度降低到比 OTP 阈值低 20℃， 才会重新启动。 提高功率校准因子（PFC） MT7600 的系统，在三串 LE D 灯珠相同的导通电 流情况下，只要导通比 D 大于 0.66 ，功率因子 PF 就可以很容易达到 0.95。若需要进一步提高 PFC 值，那么分段 LE D 灯珠的导通电流波形就应该尽 量逼近市电的正弦电压波形，参见图 2，即 ILED3 > ILED2 > ILED1，也就是 R3 < R2 < R1 。 恒定功率输出模式 MT7600 内置平均电流模式控制电路， 根据外部电 路的接法不同，可以有两种不同的输出方式。 1） 恒定电流输出方式 ，SUM 脚浮空。该方式下， 在指定的市电电压变化范围内， LE D 灯串的平 均电流恒定不变。该方式电路简单，成本低； 2） 恒定功率输出方式 ，SUM 脚分别接不同阻值 的电阻（ RS1，RS2 ，RS 3）到 CS 1 端，CS2
CYT3000B规格书_V0.1
联系人：陈晓 １８６６５８９６５１９ ０７５５－８３２４１１６３ ＱＱ：２３５５４０７１１２ 邮箱：ｘｃｈｅｎ＠ｓｕｎｍｏｏｎｓｅｍｉ．ｃｏｍ 地址：深圳市龙华新区梅龙路星河盛世Ａ３－２栋９１１室
第 8 页 共 9 页
深圳市山墨电子有限公司
CYT3000B 高功率因数线性恒流 IC
定购信息
联系人：陈晓 １８６６５８９６５１９ ０７５５－８３２４１１６３ ＱＱ：２３５５４０７１１２ 邮箱：ｘｃｈｅｎ＠ｓｕｎｍｏｏｎｓｅｍｉ．ｃｏｍ 地址：深圳市龙华新区梅龙路星河盛世Ａ３－２栋９１１室
第 2 页 共 9 页
深圳市山墨电子有限公司
CYT3000B 高功率因数线性恒流 IC
典型示意电路图
第 5 页 共 9 页
深圳市山墨电子有限公司
CYT3000B 高功率因数线性恒流 IC
PCB 设计注意事项：
地线 电流采样电阻的地线尽可能短。地的面积要尽可能大，以减小热阻，增强散 热能力。103 高压贴片电容近量靠近 IC 引脚。 散热设计 CYT3000B IC 底部有散热金属， 在芯片内部已经连接到 GND 引脚。 在设计 PCB 时，对应 IC 底部需增加焊盘、并且连接到地，焊盘连接的铜皮面积尽可能大， 以提高产品的散热能力。
深圳市山墨电子有限公司
CYT3000B 高功率因数线性恒流 IC
CYT3000B 规格书
产品说明
CYT3000B是一款恒功率高功率因数线性恒流高压LED驱动芯片，应用于LED 照明领域。该芯片通过独特的恒流控制专利技术，实现恒流精度小于±5%，输出 电流可由外接电阻RCS调节。芯片具有高功率因数和低谐波失真。 CYT3000B具有输出电流随温度自动调节的功能。 当温度过高系统将降低输出 电流，以达到降低温度的效果，温度保护点可以通过引脚RTH端的外置电阻进行 设置。 CYT3000B具有输入功率自动调节的功能，当输入电压过高时，将降低输出电 流， 电流降低的幅度通过外置电阻RD设置， 以此保证输入功率不随输入电压变化。 可以实现AC180V至AC300V输入电压变化范围下,输入功率变化在5%以内。 系统结构简单，具有过温、过压等各种保护功能，内置750V高压恒流MOS， 提高产品的可靠性。方案无需变压器和电解电容。极少的外围元件,可节省电子 元器件所占的空间，方案设计简易、调试、安装方便高转换效率，高PF值（大于 0.95），适合标准化、自动化、批量化生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
昌捷光电新一代SDS3108LED驱动芯片应用在最新的一体化光电模块中，驱动电源方案简洁，体积小，极
大提高加工效率，降低了不良率，很大程度上降低了成本。
积其高效率(95%)，高PF(0，98)，低THD
(<20%)性能为一体，很高地满足ERP及能源之星的要求，其整体应用方案通过安规，CE和EMC认证，方
便客户产品出口欧美。
高效率和高功率因数以及长寿命的晟碟绿色集成芯片方案必将引领新一代大众照明LED节能技术。
恒流技术演进
第一代线性恒流技术，提供恒定电流输出，并引入温度系数补偿技术。
但由于芯片工艺制程的限制，只能
用于低压的场合。
第二代为高压线性恒流技术，在第一代的基础上加入高压隔离器件，将其工作电压提升到市电场合。
但其
输入需要用电解电容来进行稳压，功率因数远低认证要求，同时也降低了驱动电源的寿命。
第三代为分段线性恒流技术，在第二代的基础上引入分段的技术，根据输入电压的高低，选择将不同长度
的灯串接入回路，这样获得优良的功率因数。
目前市面上产品多为4段线性恒流产品，由于总段数的限制，每次调节增加或减少的灯芯的数量较大，导致电源效率无法有效提升。
芯片发热量较大，限制了驱动电源
的输出功率只能在6W左右。
针对前面的三代产品的固有缺陷，以及LED照明市场蓬勃发展的高功率驱动需要，昌捷光电潜心研究，推
出了拥有自主专利的高阶分段线性恒流技术。
高阶分段线性恒流技术，采用更精细的分段技术，显著提高驱动电源的效率;LED灯串数与整流桥输出包
络更吻合，能够将LED驱动电源的功率提升至三代技术的三倍多;加入功率因数校正技术，将功率因数提
升到接近阻性负载的水平。
在此之前，企业现有的线性恒流需要两颗IC驱动才达到18W，而且电压范围仅为200V-240V，电解电容降
低到只有0.4PF，而且没有自动调光或智能调光功能。
而这款高阶分段式线性恒流的LED驱动的IC里，昌捷光电利用多项专利技术的融合，包括高阶分段专利、动态配置专利、主动填谷专利、智能调光接口、温度补偿和散热技术等，提升分段线性恒流之性能，使得
单颗IC便可达到25W，电压范围扩宽至90V-260V，另外采取了全贴片与没有电解电容，功率因素达到
0.90，同时具备开关调光、智能控制的功能，从而超越了现有线性恒流，在最新的一体化光电模块应用中
引领行业。
