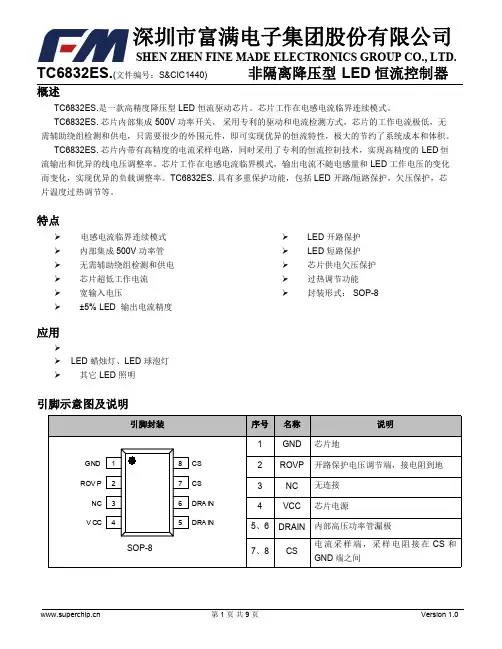

深圳富满电子集团TC6832ES非隔离降压型LED恒流控制器说明书
TC6832ES.(文件编号:S&CIC1440)非隔离降压型LED恒流控制器概述TC6832ES.是一款高精度降压型LED恒流驱动芯片。
芯片工作在电感电流临界连续模式。
TC6832ES.芯片内部集成500V功率开关,采用专利的驱动和电流检测方式,芯片的工作电流极低,无需辅助绕组检测和供电,只需要很少的外围元件,即可实现优异的恒流特性,极大的节约了系统成本和体积。
TC6832ES.芯片内带有高精度的电流采样电路,同时采用了专利的恒流控制技术,实现高精度的LED恒流输出和优异的线电压调整率。
芯片工作在电感电流临界模式,输出电流不随电感量和LED工作电压的变化而变化,实现优异的负载调整率。
TC6832ES.具有多重保护功能,包括LED开路/短路保护,欠压保护,芯片温度过热调节等。
特点电感电流临界连续模式内部集成500V功率管无需辅助绕组检测和供电芯片超低工作电流宽输入电压±5%LED输出电流精度LED开路保护LED短路保护芯片供电欠压保护过热调节功能封装形式:SOP-8应用LED蜡烛灯、LED球泡灯其它LED照明TC6832ES.(文件编号:典型应用电路2D1-D4TC6832ES.(文件编号:S&CIC1440)非隔离降压型LED恒流控制器极限参数并不完全保证满足个别性能指标。
电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数规范。
对于未给定上下限值的参数,该规范不予保证其精度,但其典型值合理反映了器件性能。
注2:温度升高最大功耗一定会减小,这也是由T JMAX,θJA,和环境温度T A所决定的。
最大允许功耗为P DMAX=(T JMAX-T A)/θJA或是极限范围给出的数字中比较低的那个值。
注3:人体模型,100pF电容通过1.5KΩ电阻放电。
推荐工作范围TC6832ES.(文件编号:S&CIC1440)非隔离降压型LED恒流控制器电气参数(无特别说明情况下,V CC=15V,T A=25℃)注5:规格书的最小、最大规范范围由测试保证,典型值由设计、测试或统计分析保证。
SM2315EB 可控硅调光高功率因数线性恒流 LED 驱动芯片说明书
SM2315EB订购信息若无特殊说明,环境温度为27°C。
注:表贴产品焊接最高峰值温度不能超过260℃,温度曲线依据J-STD-020 标准、参考工厂实际和锡膏商建议由工厂自行设定。
热阻参数注:芯片要焊接在有200mm2铜箔散热的PCB板,铜箔厚度35um。
电气工作参数若无特殊说明,环境温度为25°C。
SM2315EB是一款高功率因数LED线性恒流驱动芯片,工作于分段式自动切换模式。
并支持可控硅调光,整个调光过程,LED亮度均匀变化。
芯片集成过温保护等功能,提升系统应用可靠性。
可通过外部参数调整适应不同类型可控硅。
◆过温保护当芯片内部温度高于过温保护点,芯片会自适应降低输出电流,降低功耗。
◆增大输出电流的措施SM2315EB内部有温度补偿电路,因此要增大输出电流,就必须有良好的散热措施,以降低SM2315EB芯片的温度。
1)采用铝基板PCB;2)增大SM2315EB衬底(GND)的覆铜面积;3)增大整个灯具的散热底座SM2315EB 支持芯片并联应用方案。
若系统输出功率过大导致芯片温度高时,可以采用多颗SM2315EB芯片并联的应用方案。
系统PCB图及布板注意事项铺铜散热(1)IC衬底部分进行铺铜处理,进行散热,增加可靠性,铺铜如上图所示。
(2)IC衬底焊盘漏铜距离PIN1和PIN8端口需保证1mm以上的间距。
典型应用方案图1 SM2315EB 110Vac输入下典型应用电路图2 SM2315EB 220Vac输入下典型应用电路图3 SM2315EB 220Vac输入下双芯片并联应用典型电路封装形式ESOP8。
EUCHIPS EUCP50XY-1WxxxxC-0MWWZ LED 恒流调光驱动器 产品说明书
SHANGHAI EUCHIPS INDUSTRIAL CO.,LTDEUCP50XY-1WxxxxC-0MWWZProduct FeaturesLED 恒流调光驱动器概述EUCP50XY-1WxxxxC-0MWWZ 系列是恒流模式输出的LED 驱动器,抗浪涌等级高,防护等级为IP67,适用于户外。
用户可根据调光方式和市场需求选择相应的型号,并可通过NFC 编程器修改输出电流。
电源电压: 100-277VAC 或 141-391VDC 10kV 浪涌等级- 60℃低温启动(可选择) 100,000小时的寿命@ Tc=75C 5 年保修 @ Tc<=80C Airset TM NFC 编程电流输出精度+/-2% (可编程模型) 0-10V/PWM/DALI 可调光 (取决于型号) 调灭后待机功耗0.5W(取决于型号)电源控制器与风扇的辅助电源为12V 300mA (取决于型号) 输入过压保护(可选择)UL Class P , Class 2,ENEC/CB/CCC,SELV 认证 安全依据EN 61347-1, 61347-2-3,61347-2-13, 62384 应用 :LED 灯带、景观灯、工矿灯、路灯、泛光灯上海欧切斯实业有限公司型号清单 技术参数上海欧切斯实业有限公司注: 除非特别注明,所有的测试结果均在220VAC ,25℃室温下测得。
* 可选择标记项目,获取详细功能请联系销售人员调光安规/电磁兼容调调光光曲曲线线a. 带调灭功能默认值)b. 无调灭功能(联系销售获取此功能调光接线图(End of Life: Maximum Failure Rate=10%)使用寿命 vs. 外壳温度功率因数vs.负载THD vs.负载EUCP50NN(FR)-1WxxxxC-0MWWUUnspecified tolerance :±1AC INPUT(UL SJTW 3×18AWG)DC OUTPUT(UL SJTW 2×18AWG)BLACK(ACL)WHITE(ACN)GREEN(GND)RED(V+)BLUE(V-)效率 vs.负载 (1050mA)尺寸 (mm)EUCP50AR(AN)-1WxxxxC-0MWWUUnspecified tolerance :±1AC INPUT(UL SJTW 3×18AWG)DC OUTPUT(UL SJTW 2×18AWG)DIMMING WIRE(UL SJTW 2×18AWG)BLACK(ACL)WHITE(ACN)GREEN(GND)PURPLE(Vdim+)GRAY(Vdim-)RED(V+)BLUE(V-)EUCP50ER-1WxxxxC-0MWWUUnspecified tolerance :±1AC INPUT(UL SJTW 3×18AWG)DC OUTPUT(UL SJTW 2×18AWG)DIMMING WIRE(UL SJTW 3×18AWG)BLACK(ACL)WHITE(ACN)GREEN(GND)BLACK&WHITE(Vaux/+12V)PURPLE(Vdim+)GRAY(Vdim-)RED(V+)BLUE(V-)EUCP50DR-1WxxxxC-0MWWUUnspecified tolerance :±1AC INPUT(UL SJTW 3×18AWG)DC OUTPUT(UL SJTW 2×18AWG)DIMMING WIRE(UL 2464 4×22AWG)BLACK(ACL)WHITE(ACN)GREEN(GND)RED(V+)BLUE(V-)PINK(DALI 2)BLACK&WHITE(Vaux+)GRAY(Vaux-)BLUE&WHITE(DALI 1)EUCP50NN(FR)-1WxxxxC-0MWWSUnspecified tolerance :±1AC INPUT(VDE H05RN-F 3×1.0mm2)DC OUTPUT(VDE H05RN-F 2×1.0mm2)BROWN(ACL)BLUE(ACN)YELLOW&GREEN (GND)BROWN(V+)BLUE(V-)EUCP50AR(AN)-1WxxxxC-0MWWSUnspecified tolerance :±1AC INPUT(VDE H05RN-F 3×1.0mm2)DC OUTPUT(VDE H05RN-F 2×1.0mm2)DIMMING WIRE(H05RN-F 2×0.75mm2)BROWN(ACL)BLUE(ACN)YELLOW&GREEN (GND)PURPLE(Vdim+)GRAY(Vdim-)BROWN(V+)BLUE(V-)EUCP50ER-1WxxxxC-0MWWSUnspecified tolerance :±1AC INPUT(VDE H05RN-F 3×1.0mm2)DC OUTPUT(VDE H05RN-F 2×1.0mm2)DIMMING WIRE(H05RN-F 3×0.75mm2)BROWN(ACL)BLUE(ACN)YELLOW&GREEN (GND)BLACK&WHITE(Vaux/+12V)PURPLE(Vdim+)GRAY(Vdim-)BROWN(V+)BLUE(V-)EUCP50DR-1WxxxxC-0MWWSUnspecified tolerance :±1AC INPUT(VDE H05RN-F 3×1.0mm2)DC OUTPUT(VDE H05RN-F 2×1.0mm2)DIMMING WIRE(H05RN-F 4×0.5mm2)BROWN(ACL)BLUE(ACN)YELLOW&GREEN (GND)BROWN(V+)BLUE(V-)PINK(DALI 2)BLACK&WHITE(Vaux+)GRAY(Vaux-)BLUE&WHITE(DALI 1)。

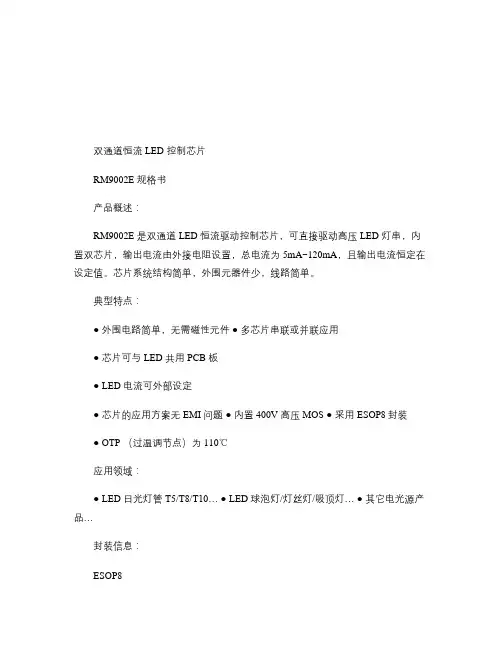

双通道恒流LED控制芯片RM9002E中文规格书(精)
双通道恒流LED控制芯片
RM9002E规格书
管脚说明:
极限参数:
注:极限值是指超出该工作范围,芯片有可能损坏。推荐工作范围是指在该范围内,器件功能正常,但并不完全保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数规范。对于未给定上下限值的参数,该规范不予保证其精度,但其典型值合理反映了器件性能。
N LED=
(Vnor×1.414−VA)
Vf
V A:电路中IC所承担的电压,此电压越大则IC的自身损耗越大。当输入电压小于LED灯珠串的电压时,LED不能工作。
恒流控制功能:
芯片内置限流模块,当流过芯片的电流大于芯片所决定的最大值时,芯片会通过S端口检测反馈控制回路,降低D端口电流大小,反之亦然。如此使整个线性电路的电流呈现动态平衡,使流过LED的电流恒定。
流过LED电流I f (mA与流经芯片的电流相同,内置限流模块的基准电压为0.6V,外部调节电阻为Rs(Rs=Rs1+Rs2),则:
If=
0.6V
Rs
过温调节功能:
芯片采用过温调节设计,当驱动电源过热时,逐级减小输出电流,从而控制驱动板温
升,使驱动板的温度保持在设定值,以调高系统可靠性,提升LED的使用寿命。芯片内部设定过温调节温度点为110℃。输出功率随芯片温度0
21
120
543Power(W)
6IC T(℃)110℃
双通道恒流LED控制芯片
RM9002E规格书
RM9002E封装信息(ESOP-8)
由于IC承担电路中的剩余电压,所以在设计时使LED串的电压趋近于AC整流后的电压,使整个电路的运行效率达到最佳。建议芯片功耗小于1.5W。
单通道恒流LED可控硅调光芯片RM9005G中文规格书(精)
单通道恒流LED 可控硅调光芯片RM9005G 规格书产品概述:RM9005G 是单通道调光LED 恒流驱动控制芯片, 可直接驱动高压LED 灯串,输出电流由外接SENSE 电阻设置,输出电流范围在5mA~80mA ,且输出电流恒定在设定值。
芯片系统结构简单,外围元器件极少,线路简单。
典型特点:● 外围电路简单,无需磁性元件● 支持可控硅调光应用● 多芯片串联或并联应用● 芯片可与LED 共用PCB 板● LED 电流可外部设定● 芯片应用线路无EMI 问题● 内置600V 高压MOS ● 芯片具有过温调节能力● 采用 ESOP8封装应用领域:● LED 日光灯管T5/T8/T10… ● LED 球泡灯/玉米灯/蜡烛灯… ● 其它小功率的LED 照明封装信息:ESOP8RM9005G管脚定义:RM9005G单通道恒流LED可控硅调光芯片RM9005G规格书管脚说明:管脚名称管脚描述D1,D2 芯片正极GND 芯片负极(接地端S1,S2 芯片电流采样端NC 无定义管脚极限参数:符号参数参数范围S1 电流采样输入电压-0.3v to 7vTJ 工作结温范围-40℃to 150℃Tc 工作温度-40℃to 100℃TSTG 储存温度范围-55℃to 150℃注:极限值是指超出该工作范围,芯片有可能损坏。
推荐工作范围是指在该范围内,器件功能正常,但并不完全保证满足个别性能指标。
电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数规范。
对于未给定上下限值的参数,该规范不予保证其精度,但其典型值合理反映了器件性能。
典型应用:图1:典型驱动方案单通道恒流LED可控硅调光芯片RM9005G规格书电气参数:(无特别说明情况下,TA =25 ℃符号参数条件最小值典型值最大值单位V on1工作电压最小值S1=30mA 6 - - V V on2工作电压最小值S1=30mA 7 - - V V DS1驱动端峰值电压600 - - V V DS2驱动端峰值电压600 - - VI S1工作电流环境温度100℃ 5 - 80 mAI S2工作电流环境温度100℃ 6 - 80 mA Vref1 恒流电压基准25℃- 0.6- V Vref2 恒流电压基准25℃- 0.6- V Idd1 静态工作电流Vd=10V - 0.3 - mA Idd2 静态工作电流Vd=10V - 0.3 - mA OTP 过温调节点- 130 - ℃功能框图:单通道恒流LED可控硅调光芯片RM9005G规格书工作原理:针对于线性电路,D1和S1限定输入端口的输入电流,使输入有电压存在情况下就有一定的电流提供给可控硅调光器,保证可控硅调光器的正常工作,避免调光过程中的闪烁现象,D2和S2控制LED的正常工作,由于输入电压变化(或除LED串之外的剩余电压引起IC两端所承载电压的波动,使IC自身功耗发生改变,所以在整个电路中D1和S2起到承担剩余功率、恒定LED串电流、控制LED灯具温度的特性。
RM9035C|高PF、低频闪LED线性可控硅调光方案
【RM9035C|高PF、低频闪LED线性可控硅调光方案】
■方案介绍
亚成微电子RM9035X系列是针对北美市场推出的高PF、低频闪、高效率线性可控硅调光方案,这是一款近乎完美的可控硅调光驱动,芯片采用亚成微特有的可控硅切角控制专利技术,可根据控制调光器内部漏电流的大小,实现可控硅切角调整,缩短可控硅导通时间,减少系统额外损耗、提高系统效率。
在120V的应用中,既保证了高达83%的系统效率,又满足了PF>0.7、低频闪的要求,最重要的是,方案的整体成本并没有因此增加...
■方案原理图
■RM9035C芯片特点
⏹集成高压MOS,外围电路简单
⏹无需磁性元件,无EMI问题
⏹兼容大部分可控硅调光器
⏹主动调光
⏹可控硅切角控制专利技术
⏹PF>0.7,低频闪应用
⏹LED电流可外部设定
⏹内置过温保护功能(OTP110℃)
⏹采用ESOP8封装
■PCB布局及实物图
■方案材料清单
■基本测试数据
EMI测试余量>10db,可轻松过认证
■振铃波测试
完美通过3000V测试
频闪低于24%,完美通过
增加去频闪芯片可使频闪低于15%
■适应的调光器列表。
MT7885规格书-中文 _Rev1.15
应用
LED球泡灯,日光灯,信号灯,景观灯等 LED舞台灯,蜡烛灯,玉米灯等 其他LED驱动应用及通用恒流源
典型应用电路
B7 Vin_ac R3 C1 F1 C12 Rst21 R1 Rst22 Rst1 L1 R4 CO
VLED+ VLED-
D1
MT7885
4 TM 3 VCC 2 OVP 1
D1 Rst21 R1 Rst22
MT7885
4 TM 3 VCC 2 OVP 1
DRAIN DRAIN NC CS
5 6 7 8 Rcs
C2
R2GNDU1源自开路保护的设置要注意几点: 1) 为方便设计,需使电阻由Rst21和Rst22相 等,即Rst21=Rst22,以达到平均分摊采样电压的 作用, 用于过压保护OVP值的设定。 Rst21和Rst22 的取值在150K欧姆~400K欧姆之间。如果需要支 持的母线电压偏低,则电阻Rst21和Rst22取值要 小;反之,则可以大一些,以提高系统效率。 2) 受分压电阻串R1, R2的精度影响, 以及芯 片内部参考电平的精度影响,公式(6)计算得到 的OVP阈值与实际的OVP阈值有一定的误差。准 确的OVP值可以通过调节R2的阻值来达到。OVP 值偏低,应该减小R2阻值;反之,则应加大R2的 阻值。建议R2初值取4.7K欧姆左右,用公式(6) 来确定R1的阻值,然后微调R2来精确确定OVP 值。 3) 建议将开路保护阈值设置在系统最大的
管脚描述
管脚名称 GND OVP VCC TM DRAIN NC CS 管脚号 1 2 3 4 5/6 7 8 芯片地 开路保护设置引脚及线电压采样补偿引脚 芯片电源,内部限压 15.5V 测试引脚,应用时必须悬空。 内部高压功率MOS管漏极 悬空脚 电流采样端,接采样电阻到地 描述
LED调光电源
日光灯调光电源14-18W 《产品介绍》该系列可控硅调光LED电源是我公司开发的一款高功率因素、高效率、高精度、高兼容性的LED 恒流调光驱动电源,采用高效、稳定、低损耗的开关控制芯片,使用性能优良的元器件,具有低噪声、节能、环保、长寿命等特点。
《产品特性》●LED切相调光电源,调光范围0-100%●适合后沿切相Mosfet调光器和前沿切相Traic可控硅调光器●具有主动式PFC功能0.93以上●隔离式恒流±5%●自然风冷●适用于LED家用照明和商业照明等应用●安全无负载保护装置●输出过载、开路、短路保护●符合世界照明设备安全规范●产品二年固保智能调节维持电流,适合不同的可控硅调光器,在全调光范围内保证调光平滑、稳定、不闪烁。
珠海市铭海电子科技有限公司地址:广东省珠海市南屏科技园屏西五路7号2栋4层电话:86-0756-******* 传真:86-0756-******* 网址:《电器规格参数》型号S45-350 S42-450 S40-500 S42-350 S42-450 S40-500输出输出功率14.7W 18.9W 20W 14.7W 18.9W 20W恒流电压25 - 42V 25 - 42V 25- 40V 25 - 42V 25 - 42V 25- 40V 恒流电流350mA 450 mA 500mA 350mA 450 mA 500mA 恒流精度±5% (220VAC) ±5% (AC110VAC)纹波与噪声500mVp-p启动时间<500mS输入电压范围200 - 240VAC 100-120VAC频率范围47-63Hz功率因数PF>0.9效率(Typ.) 75% 75% 75% 75% 75% 75% 交流电流0.12A / 220VAC 0.24A / 110VAC保护开路保护限压保护方式,输出为最高电压.短路保护打嗝模式,异常条件移除后可自动恢复过流保护恒流限制过压保护46V环境工作温度-20~ +65℃工作湿度20-55%RH储存温度温度-40~ 85℃10~55%RH温度系数±0.03%/℃(0-50℃)安规和电磁兼容安全规范EN 61347-2-13:2006 /EN 61347-1:2008耐压I/P-O/P:3.75KVAC绝缘阻抗I/P-O/P:100M Ohms / 500VDC /25℃/70%RH 电磁干扰EN55015谐波电流EN6000-3-2/EN6000-3-3电磁耐受EN6000-4-2其它尺寸250*18*10(L*W*H)兼容调光器兼容市面上88%的调光器,如有不兼容,联系我司销售注意事项:1:在使用本电源时,请注意区分输入端和输出端,请正确接线,核对无误后才能通电;2:请先接好DC 输出端的负载,确认无误,再开电源;如果开路通电,请关断电源后, 必须等输出端储存的电能释放完后,再接LED,否则可能烧坏LED;3:安装时必需做好绝缘,必需要专用的绝缘套管套好才能装进灯管里面.4:在来料检测完成后,PCB上电容必需放电,且不能堆叠在一起,防止重叠短路烧元件.《产品介绍》可控硅外置调光电源14-18W 该系列可控硅调光LED电源是我公司开发的一款高功率因素、高效率、高精度、高兼容性的LED 恒流调光驱动电源,采用高效、稳定、低损耗的开关控制芯片,使用性能优良的元器件,具有低噪声、节能、环保、长寿命等特点。
LED恒流驱动IC参数表
品牌 型号 驱动 封装型式 类型 DC/DC SOT89-5 Buck DC/DC SOT23-5 Buck 输入电 输出电压 压(V) (V) 工作频 工作温 输出电流 LED灯数 调光方式 率 度 效率 (KHz) (℃) ≤1A 1~10串 PWM 1M -40~85 97%
应用
应用 MR16,MR11,投光 灯,洗墙灯,舞台 灯,车灯等低压照明 MR16,MR11,投光 灯,洗墙灯,舞台 灯,车灯等低压照明 手电筒,太阳能灯, 台灯,矿灯,相机闪 光灯 广泛应用于E14 / E27 / PAR30 / PAR38 / GU10 等灯 杯和 LED 日光 灯。 PAR30/GU10/E27 LED 射灯、球泡灯 LED 洗墙灯 LED 信动 封装型式 类型 DC/DC TO-94 Boost DC/DC TO-92 Boost DC/DC SOT89-5 Buck DC/DC SOT89-5 Buck AC/DC or SOP8 DC/DC Buck DC/DC SOT89-5 Buck DC/DC SOP8-EP Buck DC/DC SOP8 Boost
工作频 工作温 率 度 效率 (KHz) (℃) 180 -40~105 94%
XLSEMI XL6005
5~40
≤52
5A
PWM
PowTech PT4115B89E ADDtek A705NGT-250
6~30 2.7~12 2.7~6 2.7~6 5~50
4-40
≤28.5
1.2A 250±10mA 340~380 300~340
功率因素校正IC,应 用于日光灯,球泡 灯,开关电源等方案
SM2212EA 2 段调光 调色线性恒流 LED 驱动芯片说明书
SM2212EA订购信息若无特殊说明,环境温度为25°C。
注:表贴产品焊接最高峰值温度不能超过260℃,温度曲线依据J-STD-020 标准、参考工厂实际和锡膏商建议由工厂自行设定。
电气工作参数若无特殊说明,环境温度为25°C。
热阻参数注:芯片要焊接在有200mm2铜箔散热的PCB板,铜箔厚度35um。
SM2212EA 是可分段调光/调色温LED 恒流驱动控制电路,适用于200V~240V AC 输入电压,恒流精度小于±4%。
当SM2212EA 在分段调节亮度应用中,可根据开启关闭电源开关,依次改变输出电流的大小,从而改变LED 灯的亮度,调节比例可以通过外接REXT 电阻进行调整。
开关第一次开启 1rext R 0.61I =,开关第二次开启 2rext R 0.62I =,调光比例为100%,X%,2rext rext1R R %X =或X%,100%, 1rext rext2R R %X =。
当SM2212EA 在分段调节色温应用中,可根据开启关闭电源开关,依次改变两路输出端口开关状态,实现两路不同颜色LED 灯的交替亮灭以实现调节色温的目的,调节外接REXT 电阻可对系统输出功率进行调节。
芯片输出电流通过REXT 电阻进行调节。
开关第一次开启 1rext R 0.61I =,开关第二次开启 2rext R 0.62I =。
系统开关切换和复位时间描述SM2212EA 系统方案的开关切换时间由芯片VDD 端口控制,电容取值大小与复位时间关系曲线如下图1,建议取值1uF ,电容耐压值16V 。
SM2212EA 系统方案的复位时间由芯片VCC 端口控制,电容取值大小与复位时间关系曲线如下图2,建议取值4.7uF ,电容耐压值16V 。
图1 系统切换时间曲线图 图2 系统复位时间曲线图典型应用方案单颗芯片应用方案一高PF值调光方案L图3 SM2212EA 2段调光典型应用电路图典型应用:R1=10Ω,R2=100Ω,当0.3s<开关周期<3s:开关第一次开启时,OUT1端口启动,输出平均电流IOUT=30mA;开关第二次开启时,OUT2端口启动,输出平均电流IOUT=3mA;当开关周期>3s(VCC电容设置),回复初始状态,输出平均电流IOUT=30mA。
ZX9082C-高压LED恒流驱动IC
概述
ZX9082C 是单通道 LED 恒流驱动控制芯片,芯片使用本司专利 的 恒 流 设 定 和 控 制 技 术 , 输 出 电 流 由 外 接 Rext 电 阻 设 置 为 5mA~60mA, 且输出电流不随芯片 OUT 端口电压而变化, 较好的恒流 性能。系统结构简单,外围元件极少,方案成本低。
上图 2 的 ZX9082C 恒流曲线可看出常温下 OUT 端口最低电压 VOUT_MIN: IOUT = 20mA, VOUT_MIN = 4.1V; IOUT = 30mA,VOUT_MIN = 4.6V;IOUT = 40mA,VOUT_MIN = 5.0V;IOUT = 50mA,VOUT_MIN = 5.5V。
系统方案设计
电源
GN D
Vin
1 OUT 2 GN D
3 REXT Rext
图 4. ZX9082C 应用电路原理图
效率设计理论 图 4 所示的应用电路工作效率计算如下:
η
PLED n * VLED * I LED n * VLED PIN VIN * I LED VIN
其中 Vin 是系统输入电源电压,VLED 是单个 LED 工作电压降,ILED 是 LED 导通电流。可看出系统串联的 LED 数量 n 越大,系统工作效率越高。 系统设计过程中,需根据应用环境调整 ZX9082C 的 OUT 端口工作电压,优化 η 值。 LED 串联数量设计 系统串接的 LED 数量设计需考虑以下两个方面: 1) 图 4 电路中, OUT 端口电压 VOUT = Vin – n*VLED , 为保证芯片正常工作, 需保证 OUT 端口电压 VOUT > VOUT_MIN;
MT3111断点续传单线恒流驱动LED控制芯片说明书
概述芯片是断点续传单线300/900ns归零码三通道 LED(发光二极管显示器)恒流驱动控制芯片,采用单线300/900ns 归零码通讯协议。
芯片内部集成有单线归零码数字接口、数据锁存器、LED输出恒流驱动、电源稳压模块、内置RC振荡器、输出数据自动整形转发等电路。
芯片内部集成有断点续传功能模块,可以实现串联应用中的断点续传功能(只要串联应用中不是相邻的两颗芯片端口同时损坏,显示数据都可以断点续传正确传输显示)。
芯片通过外围 MCU 控制实现该芯片的单独辉度、级联控制等实现户外大屏的彩色点阵发光控制。
本产品性能优良,质量可靠。
特点∙输出端口耐压 >26 V∙芯片内置稳压管,电源端需串电阻到 IC VDD 脚,无需外加稳压管∙PWM辉度调节电路(256 级辉度可调),扫描频率1KHZ∙内置断点续传功能,可以保证串联应用中的断点续传正确传输显示∙内置双 RC 振荡,并根据数据线上信号进行时钟同步,在接受完本单元的数据后能自动将后续数据进行整形转发∙内置上电复位电路∙归零码通讯协议级联接口,能通过一根信号线完成数据的接收与解码∙当刷新速率30帧/秒时,级联数不小于1024点∙上电默认不亮∙封装:DIP8、SOP8应用∙点光源∙护栏管∙软灯条∙户内外大屏等典型应用电路DIN2DIN1SOP8/DIP8封装管脚(800K传输速率断点续传功能)OUTR OUTG OUTB GNDVDDDIN2DIN1DOUT SOP8/DIP8极限参数推荐工作范围(无特殊说明,TA=-40~+85℃,GND=0V)电气参数开关特性内部框图DOUTVDD GND功能描述芯片采用单线归零码协议通讯传输。
芯片在上电复位以后,接收DIN 端口传输的数据,接受24 bit 后,DOUT 端口开始转发数据,提供下一个芯片的输入数据。
在转发之前,DOUT端口一直拉低。
此时芯片将不接收新的数据,芯片OUTR、OUTG、OUTB三个PWM输出口根据接收到的24 bit 数据,发出相应的不同占空比的信号,该信号周期在1 ms 左右。
士兰微 SD7880 说明书:具有 PWM 线性调光功能的单级原边控制高功率因数 LED 驱动芯
SD7880说明书具有PWM/线性调光功能的单级原边控制高功率因数LED 驱动芯片描述SD7880是一款具有调光功能的单级原边控制高功率因数LED 驱动电路,该电路兼容PWM 和线性调光功能,且调光深度可达2.5%,它主要应用于隔离反激式LED 智能照明系统。
SD7880能够提供精确的恒流控制,工作在临界导通模式,具有非常高的效率。
它采用原边控制模式,可以省去光耦、次级反馈控制以及环路补偿,简化设计,降低成本。
SD7880带有完整的保护功能,例如LED 短路保护,LED 开路保护,过温保护,等等。
主要特点♦ 2.5%-100%的调光范围 ♦ 原边控制反激系统 ♦ 临界导通模式 ♦ 低启动电流 ♦ 前沿消隐 ♦ VCC 过压保护 ♦ VCC 欠压锁定 ♦ 过温保护♦LED 短路保护和LED 开路保护应用♦ 调光LED 驱动 ♦智能LED 驱动产品规格分类产品名称封装形式 环保等级 包装 SD7880 SOP-8-225-1.27 无卤 料管 SD7880TRSOP-8-225-1.27无卤编带内部框图GNDVCCCSCOMPDR极限参数参 数符 号 参数范围 单位 电源电压 V CC -0.3 ~ 26.5 V DR 端电压 V DR -0.3 ~ 17.5 V PWM 端电压 V PWM -0.3 ~ 23 V ADIM 端电压 V ADIM -0.3 ~ 5.5 V COMP 端电压 V COMP -0.3 ~ 5.5 V 反馈电压 V FB -0.3 ~ 5.5 V 采样端电压 V CS -0.3 ~ 5.5 V 结温 T j -40~+150 °C 贮存温度范围 T stg-55~+150°C电气参数(除非特殊说明,VCC =23V,Tamb=25°C)管脚排列图管脚说明管脚号管脚名称I/O 功能描述1 COMP I/O 用RC环路补偿,跨导放大器输出端2 FB I 反馈电压检测脚3 CS I 电流采样脚4 GND I/O 地脚5 DRV O 栅驱动脚6 VCC I/O 芯片供电脚7 ADIM I 模拟调光脚8 PWM I PWM调光脚功能描述SD7880是一款具有调光功能的单级原边控制高功率因数LED驱动电路,该电路兼容PWM和线性调光功能,且调光深度可达2.5%,它主要应用于隔离反激式LED智能照明系统。
XL9005降压恒压恒流演示板说明书
页数:第1 页,共4 页描述XL9005提供的演示板,用于DC5V~45V输入,输出电流3A的降压恒压恒流应用演示,最高转换效率可以达到93%。
XL9005是同步整流降压型DC-DC转换芯片,固定开关频率200KHz,可减小外部元器件尺寸,方便EMC设计。
芯片具有出色的线性调整率与负载调整率,输出电压支持1.25V~40V间任意调节。
芯片内部集成过流保护、过温保护、短路保护等可靠性模块。
XL9005为标准SOP8-EP封装,集成度高,外围器件少,应用灵活。
DEMO原理图引脚介绍物料清单页 数:第 2 页, 共 4 页DEMO 实物图实物图正面 实物图反面PCB 布局PCB 顶层截图 PCB 底层截图页 数:第 3 页, 共 4 页典型性能参数E f f i c i e n c y (%)Output current(A)O u t p u t v o l t a g e (V )Output current(A)5.0V 输出效率曲线 5.0V 输出线性调整率与负载调整率曲线瞬态负载响应波形瞬态负载响应波形(VIN=8V ,VOUT=5.0V ,IOUT=0至3A ) (VIN=12V ,VOUT=5.0V ,IOUT=0至3A )瞬态负载响应波形 瞬态负载响应波形(VIN=24V ,VOUT=5.0V ,IOUT=0至3A ) (VIN=36V ,VOUT=5.0V ,IOUT=0至3A )XL9005 DEMO board manual 版本:1.0页数:第4 页,共4 页应用信息输入电容选择在连续模式中,转换器的输入电流是一组占空比约为VOUT/VIN的方波。
为了防止大的瞬态电压,必须采用针对最大RMS电流要求而选择低ESR(等效串联电阻)输入电容器。
对于大多数的应用,1个100uF的输入电容器就足够了,它的放置位置尽可能靠近XL9005的位置上。
最大RMS电容器电流由下式给出:IRMS≈IMAX*√VOUT(VIN-VOUT)VIN其中,最大平均输出电流IMAX等于峰值电流与1/2 峰值纹波电流之差,即IMAX=ILIM-△IL/2。
亚成微RM9003E设计指导书_REV1.1
LED 日光灯管 T5/T8/T10 LED 球泡灯/玉米灯/蜡烛灯 其它小功率的 LED 照明
RM9003E 产品特性描述:
RM9003E 是一款高精度线性恒流 LED 驱动芯片,通过内置 MOS 管驱动高电压 LED 串。 RM9003E 具有过温调节功能。当驱动电源过热时,逐渐减小输出电流,从而控制输
������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������
led路灯电源高压线性恒流驱动方案芯片BP5609说明书
注 3:人体模型,100pF 电容通过 1.5kΩ 电阻放电。
BP5609_CN_DS_Rev.1.1
3
BP5609
LED 电流纹波消除控制芯片 电气参数(注 4,
符号 电源电压 VCC_CLAMP VCC_ON VCC_UVLO ICC_ST IOP 电流采样 VCOMP ICOMP VCS_LOW 驱动级 ISOURCE_MAX ISINK_MAX 过热调节 TREG 过热保护温度 140 ℃ 最大驱动上拉电流 最大驱动下拉电流 4 5 mA mA COMP 线性工作范围 COMP 上拉电流 LED 开路检测点 0 6 24 4 V uA mV VCC 钳位电压 VCC 启动电压 VCC 欠压保护阈值 VCC 启动电流 VCC 工作电流 1mA VCC 上升 VCC 下降 VCC= VCC-ON - 1V 12.9 7.0 15 14.0 8.0 40 110 15.1 9.0 80 200 V V V uA uA 5) (无特别说明情况下,VCC =14 V, TA =25 ℃) 参数描述 条件 最小值 典型值 最大值 单位
注 4:典型参数值为 25˚C 下测得的参数标准。 注 5:规格书的最小、最大规范范围由测试保证,典型值由设计、测试或统计分析保证。
BP5609_CN_DS_Rev.1.1
4
BP5609
LED 电流纹波消除控制芯片 应用信息
BP5609 是一款 LED 电流纹波消除控制芯片,主要 用于配合有源功率因数校正 LED 驱动器,消除输 出电流低频纹波和 LED 频闪。 1 启动 在系统上电后,母线电压通过启动电阻给 VCC 电 容充电,当 VCC 电压上升到启动阈值电压后,芯片 开始工作。 启动电阻的计算方法: 功率 MOSFET 的导通阻抗越小,系统损耗越小,但 持续减小功率 MOSFET 的导通阻抗并不会无限制的 减少系统损耗,应选择合理的 MOSFET 规格以实现 成本和系统损耗的平衡。 功率 MOSFET 应选择使用散热较好的封装,并且应 当尽量扩大其在 PCB 上的铜箔散热面积。 5 PCB 设计 在设计 BP5609 PCB 板时,需要注意以下事项: COMP 电容 COMP 电容需要紧靠芯片的 COMP 脚和 GND 引脚
第二代调光LED线性无频闪驱动IC—RM903X
第二代调光LED线性驱动IC——RM903XRM903X是第二代调光LED线性驱动的最新成果。
它采用亚成微电子自有专利技术,充分实现恒流控制和效率优化。
与现有的驱动IC相比,RM903X具有更宽的电压适用范围和更高的效率,使用户的光源设计变得更加简单便捷。
第二代调光LED线性驱动IC的标志性特点是:高PF值、无频闪、支持调光。
采用RM903X 的方案可以做到PF值>0.8,几乎适应所有可控硅调光器,不需要去频闪电路即可做到任意亮度无频闪。
更简单、更稳定、更高效能,这是亚成微IC产品不懈的追求。
2014年,亚成微电子率先推出RM9005系列调光LED线性驱动,在业内掀起了线性驱动的新浪潮。
RM903X是亚成微以技术创新引领产品迭代的最新成果。
随着人们对健康光源的需求,RM903X系列必将成为新一代LED光源的首选方案。
产品特点◆芯片可实现无频闪功能◆适应可控硅调光◆高PF值(PF>0.8)◆OTP过温保护点可调◆芯片应用无EMI 问题◆内置600V高压MOS◆不需要电感器件◆多芯片并联应用应用领域◆LED灯丝灯◆LED球泡灯◆LED筒灯/射灯◆LED可控硅调光应用典型方案A:RM9036A 120V 4W 灯丝灯方案/ 230V 8W灯丝灯方案B:RM9032A+RM9033A球泡灯方案9W 800lm调光频闪曲线EMI测试报告适应调光器列表RM903X和目前市面上调光IC优势对比:A:无频闪,完全满足欧美认证要求B:功率补偿功能,输入功率随电压变化更小C:恒流输出,光通量随输入电压变化更小D:可通过电阻调节温度保护点E:高性价比:低BOM成本、易规模化生产、高可靠性。
士兰微电子 SDH7753 非隔离降压型LED恒流驱动芯片说明书
SDH7753说明书非隔离降压型LED 恒流驱动芯片描述SDH7753是一款高精度LED 恒流驱动控制芯片,适用于85VAC~265VAC 全范围交流输入电压的非隔离降压型LED 恒流电源系统。
SDH7753集成500V 高压功率MOS ,内置高压供电电路,无需启动电阻和辅助绕组即能实现芯片的自主供电,同时更省去了传统的外置电源电容,在加快系统启动的同时又极大地节省了系统成本。
SDH7753工作在电感电流临界导通模式,芯片采用特有的高精度电流采样技术,结合内部补偿,能获得高恒流精度和优异的线性/负载调整率。
SDH7753内部集成多种保护功能,包括输出短路保护、逐周期过流保护、过热调节、采样电阻开路保护等,增强了系统的安全性和可靠性。
特性♦ 内置500V 高压功率MOSFET ♦ 集成高压供电功能,无需外部电源电容 ♦ 精确恒定电流(<±3%)供给LED ♦ 输出短路保护 ♦ 过热调节功能♦ 逐周期过电流保护 ♦无辅助绕组应用♦ 球泡灯 ♦ 筒灯♦其他LED 照明应用产品规格分类内部框图CSGND极限参数=25°C)电气参数(除非特别说明,HV=30V,Tamb参数名称符号测试条件最小值典型值最大值单位电源芯片内部工作电压VCC V CC 6.8 V 工作电流I OP VH=30V 55 100 145 μA 电流采样电流检测阈值V cs_TH582 600 618 mV参数名称符号 测试条件最小值典型值 最大值单位芯片关断延时 T_DELAY200ns控制时间参数 最大导通时间 T ON,MAX 45 60 75 μs 前沿消隐时间 T LEB 0.5 μs 最大关断时间 T OFF,MAX 300 400 500 μs 最小关断时间 T OFF,MIN2.5μs功率管 导通电阻 R ON12 Ω 漏源击穿电压 BV DSSV GS =0V, I D =50uA500V温度特性 过热调节 T REG -- 140 -- °C 过温保护 T SD -- 160 -- °C 过温解除T RECOVERY--145--°C管脚排列图管脚描述管脚编号管脚名称I/O功能描述SDH7753SSDH7753J1 2 HV I 高压供电端 2~3 NC N 悬空4 4 CS O 采样脚、电流输出 5~6 3 GND G 地 71DRAINIMOS 漏端功能描述SDH7753是一款利用BUCK原理搭建的非隔离LED恒流驱动芯片,单芯片集成了500V高压功率MOSFET和高压启动电路。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
×
1.414 ������������
−
������������)
V������:电路中 IC 所承担的电压,此电压越大则 IC 的自身损耗越大。
当输入电压小于 LED 灯珠串的电压时,LED 不能工作。
恒流控制功能:
芯片内置限流模块,当流过芯片的电流大于芯片所决定的最大值时,芯片会通过 S 端
口检测反馈控制回路,降低 D 端口电流大小,反之亦然。如此使整个线性电路的电流呈现 动态平衡,使流过 LED 的电流恒定。
流过 LED 电流I������ (mA)与流经芯片的电流相同,内置限流模块的基准电压为 0.6V,外 部调节电阻为 Rs1,则:
过温调节功能:
0.6������ ������������ = ������������1
芯片采用过温调节设计,当驱动电源过热时,逐级减小输出电流,从而控制驱动板温
升,使驱动板的温度保持在设定值,以调高系统可靠性,提升 LED 的使用寿命。芯片内部
典型应用:
RM9005C
图 1:典型驱动方案
- 2-
单通道恒流 LED 可控硅调光芯片 RM9005C 规格书
电气参数:
(无特别说明情况下, TA =25 ℃)
符号
参数
Von1
工作电压最小值
Von2
工作电压最小值
VDS1
驱动端峰值电压
VDS2
驱动端峰值电压
IS1
工作电流
应用领域:
LED 日光灯管,吸顶灯… LED 灯丝灯/球泡灯/蜡烛灯… 其它小功率的 LED 电光源
外围电路简单,无需磁性元件 支持可控硅调光应用 多芯片串联或并联应用 芯片可与 LED 共用 PCB 板 LED 电流可外部设定 芯片应用线路无 EMI 问题 内置 600V 高压 MOS 芯片具有过温调节能力
单通道恒流 LED 可控硅调光芯片 RM9005C 规格书
产品概述:
特点:
RM9005C 是单通道调光 LED 恒流 驱动控制芯片,可直接驱动高压 LED 灯串, 输出电流由外接 SENSE 电阻设置,输出电 流范围在 5mA~80mA,且输出电流恒定在 设定值。芯片系统结构简单,外围元器件极 少,线路简单。
最大值
-
80 80
-
单位 V V V V mA mA V V mA mA ℃
功能框图:
RM9005C
- 3-
单通道恒流 LED 可控硅调光芯片 RM9005C 规格书
工作原理:
针对于线性电路,D1 和 S1 限定输入端口的输入电流,使输入有电压存在情况下就有 一定的电流提供给可控硅调光器,保证可控硅调光器的正常工作,避免调光过程中的闪烁现 象,D2 和 S2 控制 LED 的正常工作,由于输入电压变化(或除 LED 串之外的剩余电压)引 起 IC 两端所承载电压的波动,使 IC 自身功耗发生改变,所以在整个电路中 D1 和 S2 起到 承担剩余功率、恒定 LED 串电流、控制 LED 灯具温度的特性。
(过温调节点:110℃) 采用 ESOP8 封装
封装形式:
ESOP8
管脚定义:
RM9005C
RM9005C
RM9005C
- 1-
管脚说明:
管脚名称
D1,D2 GND
S1,S2 NC
单通道恒流 LED 可控硅调光芯片 RM9005C 规格书
管脚描述
芯片正极 芯片负极(接地端) 芯片电流采样端 无定义管脚
极限参数:
符号 S1 TJ Tc TSTG
参数 电流采样输入电压
工作结温范围 工作温度
储存温度范围
参数范围
-0.3v to 7v -40℃ to 150℃ -40℃ to 100℃ -55℃ to 150℃
注:极限值是指超出该工作范围,芯片有可能损坏。推荐工作范围是指在该范围内,器件功能正常, 但并不完全保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条 件下的直流和交流电参数规范。对于未给定上下限值的参数,该规范不予保证其精度,但其典型值合理反 映了器件性能。
- 5-
单通道恒流 LED 可控硅调光芯片 RM9005C 规格书
RM9005C 封装信息(ESOP-8)
RM9005C
- 6-
I�������������������������������1 ������������1 + ������������2
灯珠数量选取:
由于 IC 承担电路中的剩余电压,所以在设计时使 LED 串的电压趋近于 AC 整流后的电
压,这样使整个电路的运行效率达到最佳。建议芯片功耗小于 1.5W。
设定过温调节温度点为 110℃。 输出功率随芯片温度变化曲线如下图:
RM9005C
- 4-
单通道恒流 LED 可控硅调光芯片 RM9005C 规格书
输出功率(W)
5 4 3 2 1
110℃
0 20 40 60 80 100 120 140
IC温度(℃)
RM9005C
交流输入电压V������������������(Vrms),单颗 LED 晶粒的正向压降V������ (V),正向电流I������ (mA)。那么
设计 LED 晶粒总数N������������������:
N������������������
=
(������������������������
维持电流的调节:
可控硅调光器在调光的过程中需要一定的电流来维持内部可控硅的导通与关断。
RM9005C 针对可控硅的工作特性引入 D1 和 S1 端口,在整个系统调节的过程中始终保证
系统的最小电流(可控硅的维持电流),保证了可控硅调光器内部可控硅导通的最小电流,
稳定 LED 的调光效果。
系统最小电流I������������������������的调节如下:
IS2
工作电流
Vref1 恒流电压基准
Vref2 恒流电压基准
Idd1 静态工作电流
Idd2 静态工作电流
OTP 过温调节点
条件 S1=30mA S1=30mA
环境温度100℃ 环境温度100℃
25℃ 25℃ Vd=10V Vd=10V
最小值 6 7
600 600
5 6
-
典型值
-
0.6 0.6 0.3 0.3 110
