耐压测试仪点检作业指导书
绝缘耐压测试仪操作点检指导书
标准绝缘耐压测试仪操作、使用、维护保养和日常点检的方法,保证测量的准确性和延长仪器使用寿命. 2、适用范围:适用于AN9632X型绝缘耐压测试仪的操作使用,维护、保养和日常点检等.3、使用要求:3.1温度15C-35C,湿度<75%.3.2操作人员必需由熟练的人员或经专业培训、有上岗证者来使用和操作^3.3工作场所符合平安检测的要求.4、操作使用:4.1耐压测试仪使用操作:4.1.1测试方法:a.将仪器后面板机壳上接地端子接地或使用电源已接地.b.按下电源开关和预置按键,预置测试击穿电压和电流值大小.c.预置测试击穿电流时可根据其值的大小选择不同档位,预置于电流调节处按“增〞、“减〞键调节电流大小.d.根据测试要求预置于时间调节处按“增〞“减〞键调节测试时间.e.根据测试要求预置于绝缘阻值调节处按“增〞“减〞键调节绝缘阻值.f.预置于绝缘阻值时间调节处按“增〞“减〞键调节绝缘阻值时间.g.完成预置后,翻开“START键,开始测试,“测试〞灯亮.h.结果判定:通过测试,“合格〞灯亮起;测试不通过时,“报警〞灯亮起并开始鸣示.4.1.2日常校验点检a.将耐压测试参数设置到1500V/0.5mA/2sec/1MQ,启动用1500V/0.5mA电阻盒测试,记录电流、电阻测试值.b.校验判定:相对误差=标准值-测试值X10.%标称值c.计算相对相差值;要求电阻、电流偏差小于土5%.4.2使用考前须知:4.2.1操作人员必需由熟练的人员或经专业培训、有上岗证者来使用和操作^4.2.2操作时不可穿金属装饰的衣服和手饰.4.2.3有心脏病或戴有心律调整器的人员不能操作使用.4.2.4仪器应定期维护、按时送校.4.2.5保持工作场所的干净,切勿靠近空气中含有可夕气体地方测试使用.4.2.6操作时注意用单手操作.4.2.7操作时人要站在绝缘垫上4.2.8当仪器出现故障,需标识:仪器故障,暂停使用,待维修、点检正常后才可使用.4.2.7使用时,防止测试探头直接与仪器的任何部位相触碰,特别在测试电压高于500V时.特别注意:在“测试状态〞时,测试探头是带有高电压的,决不可直接或间接与人体相触碰!核准审核制定。
耐压测试仪作业指导书—范文
耐压测试仪作业指导书—范文1. 适用范围:适用于CJ2672S 耐压测试仪的操作和管理。
2. 职责:操作员:仪器的使用与日常保养,仪器的测试与管理。
3. 操作步骤:3.1、开机前检查:3.1.1、检查电源是否正常、夹具或电缆的选择是否正确。
3.2、操作步骤:3.2.1、将调压旋钮逆时针调到头,接通电源,将电源开关打开,此时仪器显示屏点亮;预热15 分钟,待机内达到热平衡后,方可进行测试。
3.2.2 、根据被测元件的要求设置相应测试条件.1设定输出电压:根据检验规格的要求设置“AC/DC'开关至所需要的电压种类,AC为交流档,DC 为直流档。
2、设定电流量程:根据检验规格对被测产品的要求设置电流量程,将“测试/预置”键按下,其它按键全部弹起,选择右边对应的电流量程档,调节“电流调节”电位器,使漏电流数显表显示需要测量的电流值。
设置完成后,将“测试/预置”键弹起,至测试位置。
3、设定测试时间:将“手动/ 定时”功能键按下去,依检验规格要求设定定时的时间,一般设置为60 秒。
323、被测试产品的一端连接与高压输出孔,如选择的电压为AC,则应选用AC高压输出孔,如选择的电压为DC,则应选用DC高压输出孔,另一端连接于仪器接地端(COM)。
3.2.4、按启动开关,则测试指示灯亮,顺时针调节调压旋钮,输出测试电压逐渐升高,直至调节到所需要的电压值为止, 测试的时间到达预置值, 仪器的测试电压被切断, 表示被测产品合格,此时“漏电流”表显示的值即为测试的漏电流值;在测试中,被测试产品中电流超过设定值,则测试电压被切断,同时产生报警声和“超漏”指示灯亮这种情况下,被测试产品判定为不合格。
3.2.5、停机步骤:测试完成后接复位开关, 将电压调节旋钮向左旋至最小, 控制面板上的电源开关置于关闭状态,然后将电源插头线拔掉。
3.3、仪器重要参数:3.3.1、输出电压:AC:0~5KV, DC:0~5KV精度+/-5%。
耐压测试仪作业指导书
耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订容审核批准能高自动化技术股份Beijing Nego Automation Technology Co.,Ltd一、目的规耐压测试仪操作,使操作人员掌握测量仪器的正确使用方法,保证操作人员人身安全与被测产品电气性能。
二、围能高自动化技术股份制造中心大兴实验站出厂调试人员,及所有使用耐压测试仪进行作业的其他人员。
三、权责制造中心工艺及技术部:负责耐压测试仪的日常使用、点检与维护;企管中心人事行政部:负责耐压测试仪的定期送检与校验。
四、要求1、耐压测试仪为高压测试仪器,使用其作业前应进行日常点检,保证仪器状态正常,如有异常情况,应立即停止使用并及时反映情况;2、使用耐压测试仪的日常作业,应安排在做好防护的隔离区域进行;3、使用耐压测试仪的操作区域地上应铺设绝缘垫,并设置高压警示标志;4、测试工作应该在工作台上进行,工作台表面必须铺设非导电材料;5、耐压测试仪操作人员要做好绝缘防护,应配带绝缘手套、穿绝缘鞋;6、操作人员不可穿有金属装饰的衣服或带金属手饰,避免因金属饰物产生的感应电而发生意外;7、使用耐压测试仪作业开始时,应确保其他人员远离被测设备。
五、操作规程(一)工前准备1、按照《耐压测试仪点检规程》准备仪器,并做好点检记录;2、确认仪器处于工作正常状态;3、确认工作台面整洁,无螺钉、焊锡丝、裸导线等易导电杂物;4、确认操作人员已做好绝缘防护,配带绝缘手套与绝缘鞋。
(二)连接被测设备1、做好耐压测试仪与被测设备的接地工作,保证接地点的可靠性,不可连接于角铁立柱或其他不可靠接地体;2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求,完成被测产品进行绝缘强度试验前的准备;3、必须在做完测试实验准备之后,即将开始实验时,才能将高压测试棒插入高压输出端子。
(三)操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板:其标号说明如下:1 型号型号及说明2 显示面板显示所有测试的讯息3 警告用之LED显示器测试进行中红色的LED 闪烁表示危险警示4 START 按钮按下绿色按钮开始进行测试。
耐压测试仪作业指导书
耐压测试仪作业指导书编制校对审核批准修改记录时间经办人修订内容审核批准北京能高自动化技术股份有限公司Beijing Nego Automation Technology Co.,Ltd一、目的规范耐压测试仪操作,使操作人员掌握测量仪器的正确使用方法,保证操作人员人身安全与被测产品电气性能。
二、范围北京能高自动化技术股份有限公司制造中心大兴实验站出厂调试人员,及所有使用耐压测试仪进行作业的其他人员。
三、权责制造中心工艺及技术部:负责耐压测试仪的日常使用、点检与维护;企管中心人事行政部:负责耐压测试仪的定期送检与校验。
四、要求1、耐压测试仪为高压测试仪器,使用其作业前应进行日常点检,保证仪器状态正常,如有异常情况,应立即停止使用并及时反映情况;2、使用耐压测试仪的日常作业,应安排在做好防护的隔离区域进行;3、使用耐压测试仪的操作区域地上应铺设绝缘垫,并设置高压警示标志;4、测试工作应该在工作台上进行,工作台表面必须铺设非导电材料;5、耐压测试仪操作人员要做好绝缘防护,应配带绝缘手套、穿绝缘鞋;6、操作人员不可穿有金属装饰的衣服或带金属手饰,避免因金属饰物产生的感应电而发生意外;7、使用耐压测试仪作业开始时,应确保其他人员远离被测设备。
五、操作规程(一)工前准备1、按照《耐压测试仪点检规程》准备仪器,并做好点检记录;2、确认仪器处于工作正常状态;3、确认工作台面整洁,无螺钉、焊锡丝、裸导线等易导电杂物;4、确认操作人员已做好绝缘防护,配带绝缘手套与绝缘鞋。
(二)连接被测设备1、做好耐压测试仪与被测设备的接地工作,保证接地点的可靠性,不可连接于角铁立柱或其他不可靠接地体;2、按照各类产品《出厂调试大纲》或《产品试验大纲》中的要求,完成被测产品进行绝缘强度试验前的准备;3、必须在做完测试实验准备之后,即将开始实验时,才能将高压测试棒插入高压输出端子。
(三)操作面板下图所示的为实验站常用的固纬耐压测试仪GPT-815的前后面板:其标号说明如下:(四)测试说明1、将绝缘耐压测试仪器后板机壳之接地端子接地;2、以逆时钟方向将「电压调整旋钮」转到最低电压位置;3、按下电源开关,将电源开关切至的位置;4、将按键「AC/DC」切在即选择交流工频耐压测试,切在即选择直流耐压测试;5、将按键「SETTING CURRENT/ARC切在的位置(调整档位);6、将RANGE打到实际测量标准下所要求电流的档位,如不确定,在测试时应按照由小至大的顺序调整,以提供有效的保护;7、将按键「I SET/ARC SET」切在据面板显示调整CURRENT旋钮(漏电流设定);8、将按键「I SET/ARC SET」切在据面板显示调整ARC旋钮(电弧设定);9、将按键「SETTING CURRENT/ARC」切在的位置(测试档位);10、将按键「TIMER」切在的位置,对照面板的TIMER显示值,跟据测试所需调整TIMER的旋钮;或将按键「TIMER」切在的位置,即不选用定时器;11、将测试线从RETURN端子连接到被测设备上;12、将红色高压测试棒的插接端子插入「高压输出端子」,并且将另一端连接到被测设备;13、按「START」一次,画面显示STBY(STAND BY,准备开始);14、再按「START」开始测试,测试时红色警告灯会持续闪烁;15、调整「电压旋钮」使面板的电压显示值升至测试所需值,调整幅度匀速,应保持在200V/s左右;16、定时时间到后若待测物通过测试,则面板的PASS灯会亮起;17、若没有通过测试,则面板的FAIL灯会亮起,蜂鸣器开始鸣叫,此时将高压棒自被测体上移开,并按「RESET」可以使蜂鸣器及FAIL灯关闭,并且回到初始状态。
耐压测试仪日常点检作业指导书-WI-DG-T091-A0
AC/DC3000V
5.0mA
点检人员签名
确认人员签名 AC/DC3000V 5.0mA
点检人员签名
确认人员签名 AC/DC3000V 5.0mA
点检人员签名
确认人员签名 AC/DC3000V 5.0mA
点检人员签名
确认人员签名 AC/DC3000V 5.0mA
点检人员签名
确认人员签名
异常处理对策
备注:如出现异常请注明不良原因序号及异常处理对策序号 1.正常打“ √ ” 2.不正常打“ × ” 3.未使用“
拟制:
杨建
审核:
批准:
B&T-3-0常点检
部门 日期
工程部 2020.06.12
发行号码 版本
WI-DG-T091 A0
受控章区
一.目的: 为确保仪器功能处于正常测试状态,以保障产品的检验,确保产品的质量。
二.适用范围: 适用于本公司所有用于检验产品的耐压测试仪,其日常的操作和测试活动。
作业名称
直流(低)电阻仪日常点检封面
规格 版本
通用 A0
发行号码 日期
WI-DG-T091 2020.06.12
序号
工序名称
1 耐压测试仪日常点检
2 耐压测试仪日常点检记录表
文件编号 WI-DG-T091
页数 版本
1
A0
1
A0
日期 2020/6/11 2020/6/11
修订内容 首次发行
受控章区 核准 审核 制定
三.操作步骤: 1 开启耐压测试仪,检查仪器各项显示正常。 2 按照仪器操作说明书设置:输出电压为AC3000V(或DC3000V),切断电流(W-High)设置为5.0mA,测试时间设置2 秒。 3 取外校准合格的《耐压测试仪点检器》。 耐压仪的低压输出导线连接至点检器的公共回路端(GND),高压输 出的导线连接至点检器的通过端(OK)。 4.按下耐压测试仪的启动按钮(TEST)进行点检测试,等设置时间到耐压机的绿灯亮起,判定是合格,说明预警 功能正常,手动按下仪器的复位按钮(RESET)。 5.取外校准合格的《耐压测试仪点检器》。 耐压仪的低压输出导线连接至点检器的公共回路端(GND),高压输 出的导线连接至点检器的报警端(NG)。 6.按下耐压测试仪的启动按钮(TEST)进行点检测试,测试仪红灯应亮起,并发出蜂鸣声,判定是不合格,说明 预警功能正常,手动按下仪器的复位按钮(RESET)。 7.耐压测试仪点检完成,将结果填写在《耐压测试仪日常点检记录表》中。 四.注意事项 : 1 测试过程中,操作人的双脚应与大地绝缘,必须踩在操作台面下方的绝缘胶垫上。 2 一旦发现仪器出现异常或发生故障,必须立即停止使用,并通知线长和仪器的相关工程人员进行处理,待仪器 维修合格或更换新的仪器后,生产方可以继续进行。 3 点检器必须每年一次交由相关负责人进行外校准,操作人员应检查点检器在有效期内使用。 4 严格按照每4小时进行点检,确保仪器功能处于正常测试状态。 5 长时间不使用仪器,应切断仪器电源,保护仪器和节省电能。 6 保持点检器表面清洁,测试前后的点检器和各连接线应妥善保管,避免损伤破坏。 7.环境条件:温度为 23±5℃,湿度45-75%。

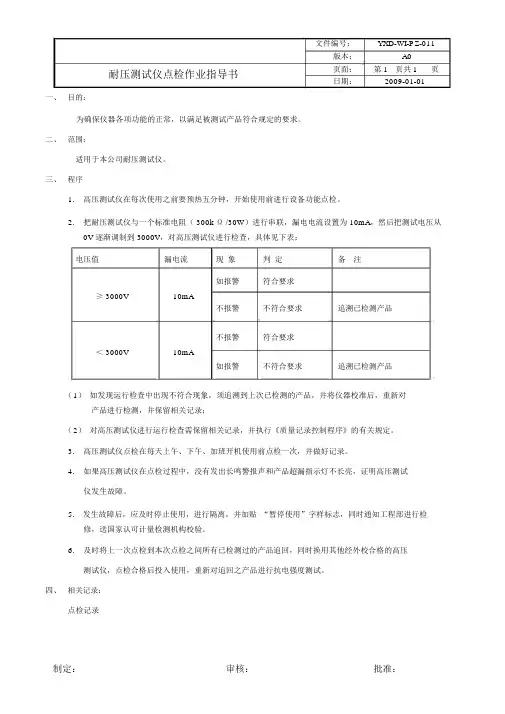

耐压测试仪点检作业指导书
耐压测试仪点检作业指导书一、目的:文件编号:YXD-WI-PZ-011版本:A0
页面:第1页共1页
日期:2009-01-01
为确保仪器各项功能的正常,以满足被测试产品符合规定的要求。
二、范围:
适用于本公司耐压测试仪。
三、程序
1.高压测试仪在每次使用之前要预热五分钟,开始使用前进行设备功能点检。
2.把耐压测试仪与一个标准电阻( 300k Ω /30W)进行串联,漏电电流设置为 10mA,然后把测试电压从
0V 逐渐调制到 3000V,对高压测试仪进行检查,具体见下表:
电压值漏电流现象判定备注
如报警符合要求
≥ 3000V10mA
不报警不符合要求追溯已检测产品
不报警符合要求
< 3000V10mA
如报警不符合要求追溯已检测产品
(1)如发现运行检查中出现不符合现象,须追溯到上次已检测的产品,并将仪器校准后,重新对产品进行检测,并保留相关记录;
(2)对高压测试仪进行运行检查需保留相关记录,并执行《质量记录控制程序》的有关规定。
3.高压测试仪点检在每天上午、下午、加班开机使用前点检一次,并做好记录。
4.如果高压测试仪在点检过程中,没有发出长鸣警报声和产品超漏指示灯不长亮,证明高压测试
仪发生故障。
5.发生故障后,应及时停止使用,进行隔离,并加贴“暂停使用”字样标志,同时通知工程部进行检
修,送国家认可计量检测机构校验。
6.及时将上一次点检到本次点检之间所有已检测过的产品追回,同时换用其他经外校合格的高压
测试仪,点检合格后投入使用,重新对追回之产品进行抗电强度测试。
四、相关记录:
点检记录
制定:审核:批准:。
2670A型耐压测试仪作业指导书
2670A型耐压测试仪作业指导书
一、定义:
瑞柯仪器2670A型耐压测试仪用于检测电线束材料电性能之耐电压性能试验要求
二、仪器原理:I=U/R
三、试验准备:
1、试验前,准备好要测试之样品,并按照标准试验要求备制样品,
2、准备试验结果记录本和相关试验报告表格
四、试验流程和仪器操作步骤:
1.接通220V工作电源.
2.设定试验要求漏电流和试验时间.
3.测试连接线,接入仪器对应孔位上(如下图)
4.把测试连接线-黑色线夹住线束导体,红色高压棒靠在绝缘护套上.
5.用手按住高压棒的启动按钮,开始测试(注意,这个过程中请不要人体接触测试样品,注意安全及保证测试结果的准确性).
6.测试完毕如果良品则通过,测试通不过会有报警提示音
7.测试完成,关闭电源,取下连接线. 做记录.
五、仪器操作及试验示意图
六、仪器保养及维护要求(瑞柯仪器提示)
1.请保证稳定的输入电源.
2.规范的操作流程
3.提供安全、通风、常温环境.
4.试验完毕后请及时清理使用过和未试验之样品.保证环境整洁.
5.本仪器操作人员需得到培训合格方可使用,未经培训之人员,请勿
接触及操作本仪器.。
耐压测试作业指导书
工序名称页次第1页 共1页工 具版本V1.0编 制审 核批 准日 期日 期日 期生效日期文件编号:成品耐压(电介质强度)测试产品名称:成品安全检测RK2671/耐压测试仪&锡纸(20c㎡)◆ 作业步骤:人员配置1耐压测试作业指导书1.被测试的产品必须是组装成成品,各部件都连接在一起,不可以是半成品或未组装完成产品。
2.测试过程中,注意仪器正负夹头碰撞造成产品掉漆/刮伤等质量问题。
◆ 注意事项:步骤一:1.点击耐压测试仪黑色圈中的黑色电源“开关”POWER,打开电源。
2.按下第二个黑色圈中红色复位按扭/RESET 复位。
3.确认箭头指示的电压调节按扭为归零状态。
如图中箭头所示向左旋转!4.确认定时器设置的时间为65S(如图中65的绿色字体)。
(如图一所示)步骤二:(测试网电源和保护接地可触及金属部件之间强度/1500V )1.将产品电源插头插入测试仪高压输出对应的排插孔。
2.将测试仪的负极线(黑色线)夹在支臂与加热器处的金属表面。
(如图二所示)步骤三:1.按下绿色开关STARTUP/开始测试,并确认显示屏测试字体变红。
2.同步用手调节电压旋扭到1.5KV+/-0.02KV 。
3.等待定时器到0时,仪器自动停止,且仪器无报警,表示测试“OK”。
(如图三所示)步骤四:(测试网电源和未保护接地的外壳部件之间强度/4000V )1.在产品外壳粘上一张在规格要求内的锡纸,并把测试负极线夹在锡纸上。
2.按照<图三>第一步启动测试仪。
3.用手调节电压旋扭到4.0KV+/-0.02KV 。
4.等待定时器到0时,仪器自动停止,且仪器无报警,表示测试“OK”。
(如图四所示)测试过程。
耐压测试仪点检作业指导书
作业指导书
产品:显 示器
工序号:
工程名:
机型:全 机种
接地电阻 测试仪点 检工装作
业指导书
作业方
法:
1 本规程适用于接地电阻测试仪(以下简称仪器)的操作及运行规定。
2 相关元件
标准电阻两个:1(0.110Ω±5%);2(0.090Ω±5%)
3 操作及运行检查操作规程
3.1 检查仪器接地可靠、电源开关处于“关”状态、电流调节旋钮逆时针方向旋
3.2.2 如发现运行失常,应立即对仪器进行检查,查找原因,排除故障;并用功
能正常的仪器,对此前至前次仪器功能检查阶段的产品进行重新检验
3.4记录
每次功能检查应做好记录。
3.5 注意事项
操作时必须在坐椅和脚下垫好橡胶绝缘垫! 只有在测试灯熄灭状态,无高压输出状
态时,才能进行被试品的连接或拆卸操作.
批准:
审核:
拟制:
标准电阻2 / /
0.090Ω / /
按动复位开关,设置门限电阻为0.110Ω;将接地电阻测试仪的两输出端接在
/
/
/
/
标准电阻2的两极;按下启动钮,旋转电流调节旋钮使测试指标为25A时,未发出
/
/
击穿报警声音。表示仪器运行正常。
/
/
备注:
3.3 检查频次
数量 1 1 / / / / / /
3.3.1 使用前与使用后各一次(一般情况);
文件编 号:
使用材料
名称
规格 数量
接地电阻 仪
CC2521
1台
/
/
/
/
/
/
/
/
/
/
耐压测试仪点检作业指导书
耐压测试仪功能检查作业指导书
修改记录
3.3当发现功能检查不满足要求时,及时停止耐压测试仪使用,进行隔离,并加贴“暂停使用”字样标志,同时通知公司人员或供应商检修,检修正常后送国家认可计量检测机构校验。
同时,追溯上次已检测过的产品,待耐压测试仪校准合格后,重新对其进行检测,保留记录;
3.4 品质安全部保留耐压测试仪的功能检查结果《耐压测试仪点检记录表》及功能检查实效时所采取措施的记录。
4相关记录
《—月耐压测试仪点检记录表》SFR-ME4-044。
安规仪日常点检规范
编制:审核:批准:文件名称:安徽XXXX科技有限公司耐压测试仪日常点检作业指导书4.4 仪器必须每年一次交由相关负责人进行进行校准,操作人员应检查仪器在有效期内使用。
5.注意事项:5.1 严格按照每2小时进行点检,确保仪器功能处于正常测试状态。
5.2 测试过程中,操作人的双脚应与大地绝缘,必须踩在操作台面下方的绝缘胶垫上。
5.3 长时间不使用仪器,应切断仪器电源,保护仪器和节省电能。
5.4 保持仪器表面清洁,测试前后的点检器和各连接线应妥善保管,避免损伤破坏。
3.7 启动耐压机,这时红灯应亮起,并发出蜂鸣声,显示是不合格,说明预警功能正常。
4.技术要求:4.1 在每天生产期间必须对仪器进行点检工作,将结果填写在《仪器日常点检记录》中。
4.2 一旦发现仪器出现异常或发生故障,必须立即停止使用,并通知线长和仪器的相关工程人员进行 处理。
待仪器维修合格或更换新的仪器后,生产方可以继续进行。
4.3 一旦发现仪器出现异常或发生故障,线长必须对当下批次的产品进行标识并通知品管进行处理。
3.4 按下耐压测试仪的启动按钮,输出电压应指示为1500V (±5%),而漏电流指示的电流值应小于 切断电流1.0mA 。
这时耐压机的绿灯亮起,显示是合格,说明预警功能正常。
3.5 确认后等时间到自动复位,或手动按下仪器的复位按钮。
3.6 重复步骤4.3-4.5,但按照右侧图②与耐压机连接。
耐压机的回路导线连接至点检器的回路端(COM ),高压输出的导线连接至点检器的报警端(NG )。
3.点检操作步骤:3.1 开启耐压测试仪,检查仪器的输出电压、漏电流和时间的显示正常。
3.2 调节输出电压为1500V ,切断电流设置为1.0mA ,测试时间设置为3秒钟(或是设置为“不定时”)3.3 取出耐压测试仪点检器,按照右侧图①与耐压机连接。
耐压机的回路导线连接至点检器的回路端(COM ),高压输出的导线连接至点检器的通过端(OK )。
连接器行业实验室耐压测试仪作业指导书
1.未经允许不可拆开测试仪箱体以防止漏电。
2.定期检查和校验测试仪各相关配件,以保证使用者的安全和仪器的准确性。
3.不得私自更改仪器内部的线路和零件。
4.非训练合格人员不可使用与操作。
5.高压测试中绝对不能碰触测试物体或任何与待测物有连接的物体。
制定
审核
批准
标题
耐压测试仪作业指导书
文 of 1
制定日期
一、目的:
为规范耐压测试仪之作业程序,以保证耐压测试仪得到正确、安全的使用。
二、适用范围:
适用于规格之耐压测试仪。
三、权责:品管课负责仪器的使用与保养。
四、定义:无
五、作业内容:
1.使用前请先戴上绝缘手套,脚下垫绝缘像皮垫,出示警告标志于显眼处;
2.检查夹具是否正常,是否有接触到位,如没有需重新安装;
3.接通电源,开启电源开关,检查测试仪是否处于“复位”状态,电压显示是否为“0”如没有,需先调整复位并归零。
4.连接被测物品的正确两端,按下启动钮,等待测试时间完毕后按下复位按钮,取出被测物品。
5.测试完毕后,关闭电源开关并拔掉电源插头,取出正负极夹具并归位。
耐压运行检查作业指导书
耐压测试仪运行检查作业指导书
文件号
版次
产品名称
耐压测试仪
启用日期
1.范围:
本规范适用于CC2670A耐压测试仪的运行检查。
2.功能检查:
主要检查仪器的功能是否正常,输出电压是否能准确实在地加到了试品上。首先确定需施加的电压值和设置的漏电流报警限,然后用一标准电阻验证仪器输出电压是否与显示电压一致,仪器测试夹具及连线是否完好,漏电流到设定值是否能正确报警
6.检查时间:第一次作测试时需进行功能检查。
7.检查频次:每月一次。
编制
审核
批准
设备运行检查记录表
时间
项目
电压一致检测
漏电设定检测
正确报警检测
1月
2月
3月
4月
5月
6月
7月
8月
9月
10月
11月
12月
备注:
1.合某项不合格需立即报告设备管理部门,不得使用,切勿自行拆卸、维修。
3.试品连接:把标准1.5M欧姆电阻放在绝缘台架上,连接耐压仪的地线输出端子和高电压输出端子夹分别连接到电阻的两端。
4.试验电压及时间:3000V交流电试验被试样品,设定漏电流报警限为2mA,试验时间为60S,当调节输出电压刚超过3000V时耐压仪能正确报警且显示正确的电压。
5.试验结束:试验结束时,应切断耐压仪电源,然后在<<设备运行检查记录表>>作记录。
全套检测仪器测量仪器操作点检作业指导书
XXX 有限公司 全套检测仪器测量仪器操作点检作业指导书 指引文件绝缘耐压测试仪操作点检指导书文件编号 Q3-SY-006 生效日期 2018.4.8 版 本 A/01、目的:规范绝缘耐压测试仪操作、使用、维护保养和日常点检的方法,确保测量的准确性和延长仪器使用寿命。
2、适用范围:适用于AN9632X 型绝缘耐压测试仪的操作使用,维护、保养和日常点检等。
3、使用要求:3.1 温度15℃-35℃,湿度≤75%.3.2 操作人员必需由熟练的人员或经专业培训、有上岗证者来使用和操作. 3.3 工作场所符合安全检测的要求. 4、操作使用:4.1 耐压测试仪使用操作:4.1.1 测试方法:a. 将仪器后面板机壳上接地端子接地或使用电源已接地.b. 按下电源开关和预置按键,预置测试击穿电压和电流值大小。
c. 预置测试击穿电流时可根据其值的大小选择不同档位,预置于电流调节处按“增”、“减”键调节电流大小。
d. 根据测试要求预置于时间调节处按“增” “减”键调节测试时间.e.根据测试要求预置于绝缘阻值调节处按“增” “减”键调节绝缘阻值.f.预置于绝缘阻值时间调节处按“增” “减”键调节绝缘阻值时间.g. 完成预置后,打开“START ”键,开始测试,“测试”灯亮.h. 结果判定:通过测试,“合格”灯亮起;测试不通过时,“报警”灯亮起并开始鸣示. 4.1.2 日常校验点检a. 将耐压测试参数设置到1500V/0.5mA/2sec/1M Ω,启动用1500V/0.5mA 电阻盒测试,记录电流、电阻测试值.b.校验判定: 相对误差=c.计算相对相差值;要求电阻、电流偏差小于±5%.4.2 使用注意事项:4.2.1 操作人员必需由熟练的人员或经专业培训、有上岗证者来使用和操作. 4.2.2 操作时不可穿金属装饰的衣服和手饰.4.2.3 有心脏病或戴有心律调整器的人员不能操作使用.4.2.4 仪器应定期维护、按时送校。
耐压测试仪日常点检作业指导书
文件名称:
文件编号:QM-IPQC-WI01 版本:Ver 1.1 生效日期:2013-03-01 页码:第1页 共1页
耐压测试仪日常点检作业指导书
1.目的:为确保仪器功能处于正常测试状态,以保障产品的检验,确保产品的质量。 2.适用范围:适用于本公司凡是用于检验产品的耐压测试仪,其日常的操作和测试活动。 3.点检操作步骤: 3.1 开启耐压测试仪,检查仪器的输出电压、漏电流和时间的显示正常。 3.2 调节输出电压为1500V,切断电流设置为1.0mA,测试时间设置为3秒钟(或是设置为“不定时”) 3.3 取出耐压测试仪点检器。 耐压机的回路导线连接至点检器的回路端(GND), 高压输出的导线连接至点检器的通过端(OK)。 3.4 按下耐压测试仪的启动按钮,输出电压应指示为1500V(±5%),而漏电流指示的电流值应小于 切断电流1.0mA。这时耐压机的绿灯亮起,显示是合格,说明预警功能正常。 3.5 确认后等时间到自动复位,或手动按下仪器的复位按钮。 3.6 重复步骤3.3-3.5,。 耐压机的回路导线连接至点检器的回路端(GND), 高压输出的导线连接至点检器的报警端(NG)。 3.7 启动耐压机,这时红灯应亮起,并发出蜂鸣声,显示是不合格,说明预警功能正常。 4.技术要求: 4.1 在每天生产期间必须对仪器进行点检工作,将结果填写在《仪器日常点检记录》中。 4.2 一旦发现仪器出现异常或发生故障,必须立即停止使用,并通知线长和仪器的相关工程人员进行 处理。待仪器维修合格或更换新的仪器后,生产方可以继续进行。 4.3 一旦发现仪器出现异常或发生故障,线长必须对当下批次的产品进行标识并通知品管进行处理。 4.4 仪器必须每年一次交由相关负责人进行进行校准,操作人员应检查仪器在有效期内使用。 5.注意事项: 5.1 严格按照每2小时
绝缘、耐压测试仪器点检作业指导书
点检盒测试连接端及测试结果:CE(OK) DE(NG)
测试项目:耐压(ACW) 测试电压(2500V) 电流上限值:1mA测试时间:1S
M0-2绝缘点检程序:
点检盒测试连接端及测试结果:AE(NG) BE(OK)
测试项目:绝缘电阻(IR) 测试电压(1000V) 绝缘上限值:100MΩ测试时间:1S
6、上述耐压、绝缘程序点检正常后,将仪器调节至M1-1程序组(已设置产品电器性能检测参数),供生产过程产品检测正常使用。
注意事项
注意事项:
1、上述步骤1、2项属通用必检项目,适用于所有的检测仪器;
2、步骤3-6适用于耐压绝缘一体机,且能设置多组数据的测试仪器的点检方法;
3、其他只有单独测试项目且无多组数据的,测试时按照点检箱上的要求(如第3点中的耐压、绝缘参数)对参数进行调节后进行点检;
4、设置或确认完毕后,将仪器调节至M0-1后,分别连接CE和DE端进行测试,测试结果符合点检箱规定CE端OK和DE端NG时,测量仪器耐压检测程序正常;
5、测试完毕耐压程序后,将仪器切换至M0-2,分别连接AE和BE端进行测试,测试结果符合点检箱规定AE端NG和BE端OK时,测量仪器绝缘检测程序正常。
连接DE点检耐压功能 结果与点检箱定义NG相符
连接AE点检绝缘功能 结果与点检箱定义NG相符
连接BE点检绝缘功能 结果与点检箱定义OK相符
编制:
审批:
生效日期:
XXXXX有限公司
文件编号
XX-4-E1-308-01
绝缘、耐压测试仪点检作业指导书
版号
A版
工序名称
绝缘耐压测试工序
使用检具
耐压 标 准
一、目的:
为验证测试仪器处于正常的使用状态,保证仪器测试产品电气性能的有效性。
耐压测试仪点检指导书
耐压测试仪点检指导书一、引言耐压测试仪是一种常用于工业领域的测试设备,用于测试电器设备或电路的绝缘强度。
为了确保测试的准确性和安全性,对耐压测试仪的点检工作至关重要。
本指导书旨在提供一份详细的耐压测试仪点检指南,以确保设备的正常工作和使用。
二、仪器准备在开始进行耐压测试仪的点检之前,需要准备以下仪器和工具:1. 外观检查工具,如手电筒、放大镜等;2. 温度计;3. 绝缘强度测试仪;4. 拔插力测试仪(如果适用);5. 电压表;6. 蔽线电阻检测仪(如果适用);7. 手套和绝缘靴(用于进行高压测试时的个人防护)。
三、点检程序1. 外观检查:a. 使用外观检查工具仔细检查耐压测试仪的外观,确保没有明显的损坏或变形。
b. 检查所有连接器和插槽,确保它们没有松动或损坏。
c. 检查仪器的显示屏,确保显示正常、清晰。
d. 检查电源线、传感器和其他附件,确保它们没有破损或磨损。
2. 温度检查:a. 使用温度计,测量耐压测试仪的工作温度。
确保其在设定的温度范围内。
b. 温度计应放置在合适的位置,以确保准确测量。
3. 功能检查:a. 接通电源,检查仪器的各个功能是否正常启动。
b. 逐一测试各个功能按钮,确保它们的灵敏度和正常工作。
c. 使用绝缘强度测试仪进行测试,检查其测量的准确性和精度。
d. (如果适用)使用拔插力测试仪测试插槽的插拔力是否符合要求。
e. (如果适用)使用蔽线电阻检测仪测试电压表的测量准确度。
4. 安全检查:a. 检查耐压测试仪上的所有安全设备,如安全开关、保护盖等,确保其正常工作。
b. 检查仪器的接地线是否连接牢固,确保仪器的接地正常。
5. 清洁保养:a. 使用干净的布或者专用的清洁剂,清洁耐压测试仪的外壳和显示屏。
b. 定期检查和更换电池(如果适用)。
四、点检记录在进行耐压测试仪的点检过程中,建议记录每一步的检查结果和操作情况。
这将有助于跟踪仪器的使用状况,并在出现问题时进行及时的处理和修复。
耐压测试仪操作指导书
耐压测试仪操作指导书(IATF16949-2016/ISO9001-2015)1.0目的为保证耐压测试仪的操作安全和测量准确,制定本规程。
2.0适用范围适用于耐压测试仪的操作管理。
3.0职责质管部负责耐压测试仪的管理工作,检验员实施具体操作。
4.0内容4.1耐压测试仪的技术规格电压测试范围:AC 0~5kV。
漏电流测试范围:AC 50~200μA、0.1~2/20mA。
时间测量范围:1~99s 连续设定和手动。
工作条件:环境温度0~40°C、相对湿度不大于75%。
4.2耐压测试仪的使用注意事项仪器电源必须有良好的接地,以免在短路时发生危险。
接被测设备时,必须保证仪器处于复位状态且输出测试电压调节到“0”的位置。
测试灯、超漏灯一旦损坏,必须立即更换,以免造成误判。
出现紧急情况,应立即切断电源,拔出高压测试线。
操作者必须戴好绝缘手套,座椅和脚下必须垫好绝缘垫。
4.3耐压测试仪的操作4.3.1打开电源开关,仪器处于复位状态,将输出电压旋钮调至“0”位置,根据标准要求选择是否定时测量。
4.3.2测试根据要求选择相应漏电流量程,将“预置/测试”开关按下,调节“预置调节”电位器值设定报警值,然后将“预置/测试”开关弹出置于测试状态; 将被测设备的一端与仪器前板的“接地”端接线连接,被测设备的另一端与仪器高压输出的高压测试线相连接;按下启动按钮,缓慢调节输出电压旋钮,使输出电压至所需值;在测量过程中,如果泄漏电流值超过预置设定值,仪器将超漏报警并发出报警信号,则被测试件判定为不合格。
按下复位按钮,解除报警信号,可进行下次测试;如果被测设备的外壳或外壳部分是用绝缘材料构成,必须将最大面积20cm ×10cm的金属箔紧贴绝缘外壳或外壳的绝缘部分上;测试完毕后,按下复位按钮结束测试;如使用外控测试棒测试,将测试棒上的测试插头插入仪器前板上的外控插座即可。
4.3.3定时测试将“定时/手动”开关弹出置于“定时”位置,拨动拨盘开关设定所需时间; 按下启动按钮,测试绿灯亮,定时器开始计时显示,定时时间到时测试绿灯熄灭,被测试件视为合格,如泄漏电流超过所设定值时,仪器将超漏报警并发出报警信号,被测试件视为不合格,测试绿灯熄灭,输出电压被切断,按下复位按钮,解除报警信号,方可进行下次测试。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
耐压测试仪点检作业指导书-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
一、目的:
为确保仪器各项功能的正常,以满足被测试产品符合规定的要求。
二、范围:
适用于本公司耐压测试仪。
三、程序
1.高压测试仪在每次使用之前要预热五分钟,开始使用前进行设备功能点检。
2.把耐压测试仪与一个标准电阻(300kΩ/30W)进行串联,漏电电流设置为
10mA,然后把测试电压从0V逐渐调制到3000V,对高压测试仪进行检查,具体见下表:
(1)如发现运行检查中出现不符合现象,须追溯到上次已检测的产品,并将仪器校准后,重新对产品进行检测,并保留相关记录;
(2)对高压测试仪进行运行检查需保留相关记录,并执行《质量记录控制程序》的有关规定。
3.高压测试仪点检在每天上午、下午、加班开机使用前点检一次,并做好记录。
4.如果高压测试仪在点检过程中,没有发出长鸣警报声和产品超漏指示灯不长亮,
证明高压测试仪发生故障。
5.发生故障后,应及时停止使用,进行隔离,并加贴“暂停使用”字样标志,同时
通知工程部进行检修,送国家认可计量检测机构校验。
6.及时将上一次点检到本次点检之间所有已检测过的产品追回,同时换用其他经外
校合格的高压测试仪,点检合格后投入使用,重新对追回之产品进行抗电强度测
试。
四、相关记录:
点检记录。
