脚手架搭设标准图解
脚手架搭设规范及图解

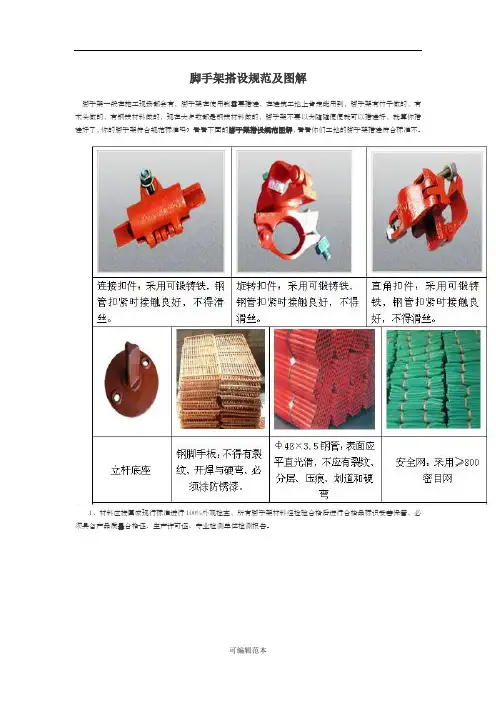

脚手架搭设规范及图解脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
矚慫润厲钐瘗睞枥庑赖。
2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
聞創沟燴鐺險爱氇谴净。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
残骛楼諍锩瀨濟溆塹籟。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
酽锕极額閉镇桧猪訣锥。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
彈贸摄尔霁毙攬砖卤庑。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
謀荞抟箧飆鐸怼类蒋薔。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
厦礴恳蹒骈時盡继價骚。
脚手架搭设安全标准化做法图集及全套构造图,附下载方式!
1管理要求1、本工程指落地式钢管和型钢悬挑式钢管脚手架两大类，分别由架体基础、架体构造、架体防护和斜道等部分组成。
脚手架工程搭拆应执行现行《危险性较大的分部分项工程管理规定》住房和建设部第37号令、《建筑施工脚手架技术统一标准》（GB 51210-2016）、《建筑施工扣件式钢管脚手架技术规范》（JGJ 130-2011）、《关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》建办质[2018]31号文、《关于加强建筑施工主要重大危险源安全管控的通知》（闽建建[2017]30号文）等规范、标准规定。
2、脚手架施工前应编制专项施工方案，架体应有设计计算书以及主要节点构造详图、架体平面图、剖面图等，并经施工企业技术负责人、总监理工程师审核审批，安拆过程中专职安全管理人员必须在场。
高度50 m及以上的落地式钢管脚手架和高度20 m及以上型钢悬挑钢管脚手架专项施工方案应通过专家论证后，方可实施。
3、脚手架人员必须持有住房和城乡建设部发放的建筑架子工操作证，且在有效期内。
4、基础是脚手架稳定性的重要组成部分。
在基础地耐力和沉降不满足规范要求时，严禁落地式钢管脚手架，可优先考虑采用悬挑钢管脚手架。
5、脚手架外侧应满挂阻燃性能符合要求的密目式安全网。
6、脚手架使用的杆件、扣件等材质的规格应符合规范要求和消防要求，严禁用两种不同直径的钢管混搭。
7、扣件螺栓拧紧扭力矩不应小于40 N·m，且不应大于65 N·m。
8、脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作，确保架体使用安全。
9、夜间、遇六级（含六级）以上大风及雷雨等天气，不得进行脚手架、拆除作业。
2脚手架的细部加强构造1、洞口连墙对拉构造洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800 mm或1050 mm（悬挑式脚手架为800 mm，落地式脚手架为1050 mm），连墙杆外露洞口≥100 mm。
脚手架搭设标准
4.8脚手架及承重平台4.8.1通用规定1脚手架搭、拆人员必须经过培训考核合格;取得特种作业人员操作证..对脚手架搭拆单位有资质要求时;应按相关规定执行..2脚手架搭拆作业人员应无妨碍所从事工作的生理缺陷和禁忌症..非专业工种人员不得搭、拆脚手架..搭设脚手架时作业人员应挂好安全带;穿防滑鞋;递杆、撑杆作业人员应密切配合..3脚手架搭拆应有经过审批的专项施工方案和安全技术措施..脚手架载荷一般不超过270kg/㎡..承重平台、特殊形式脚手架或设计载荷大于270kg/㎡时应进行设计、载荷计算;计算时宜附图说明..4特殊脚手架和承重平台应由专业技术人员按国家现行标准进行受力计算并设计..在建构筑物上搭设脚手架、承重平台应验算建构筑物的强度..5超高、超重、大跨度的脚手架搭拆措施应编制专项安全技术措施..6脚手架不得钢、木、竹混搭;不同外径的钢管严禁混合使用..脚手管、杆上严禁打孔..7扣件式钢脚手架材料1脚手架钢管宜采用Φ48.3×3.6钢管;长度以4m～6.5m及2.1m～2.8m 为宜..凡弯曲、压扁、有裂纹或已严重锈蚀的钢管;严禁使用..2扣件应有出厂合格证;在螺栓拧紧扭力矩达到65N·m时;不得发生破坏..凡有脆裂、变形或滑丝的;严禁使用..3钢脚手板应用厚2mm～3mm的A3钢板;规格以长度为1.5m～3.6m、宽度为230mm～250mm、肋高为50mm的为宜..板的两端应有连接装置;板面应有防滑孔..凡有裂纹、扭曲的不得使用..10脚手架材料、各构配件使用前应进行验收;验收结果应符合国家现行标准..新进场材料、构配件须有厂家质量证明材料;严禁使用不合格的材料、构配件..11经检验合格的构配件应按品种、规格分类;堆放整齐、平稳;堆放场地不得有积水..12脚手架、承重平台搭拆施工区周围应设围栏或警示标志;设专人监护;严禁无关人员入内..13临近道路搭设脚手架时;外侧应有防止坠物伤人的防护措施..14脚手架搭设处地基必须稳固;承载力达不到要求时应进行地基处理；搭设前应清除地面杂物;排水畅通;经验收合格后方可搭设..15严禁将电缆桥架、仪表管等作为脚手架或作业平台支承点..16脚手架的立杆应垂直;底部应设置扫地杆..钢管立杆底部应设置金属底座或垫木..17脚手架的立杆间距不得大于2m;大横杆间距不得大于1.2m;小横杆间距不得大于1.5m..18钢管立杆、大横杆的接头应错开;横杆搭接长度不得小于500mm;承插式的管接头插接长度不得小于80mm；水平承插式接头应有穿销并用扣件连接;不得用铁丝或绳子绑扎..20脚手板的铺设1脚手板应满铺;不应有空隙和探头板..脚手板与墙面的间距不得大于200mm..2脚手板的搭接长度不得小于200mm..对头搭接处应设双排小横杆..双排小横杆的间距不得大于200mm..3在架子拐弯处;脚手板应交错搭接..4脚手板应铺设平稳并绑牢;不平处用木块垫平并钉牢;严禁垫砖..5在架子上翻脚手板时;应由两人从里向外按顺序进行..工作时必须挂好安全带;下方应设安全网..21脚手架的外侧、斜道和平台应搭设由上下两道横杆及栏杆组成的防护栏杆..上杆离地高度1.2m;下杆离地高度500mm～600mm;并设180mm高的挡脚板或设防护立网；里脚手的高度应低于外墙200mm..22斜道板、跳板的坡度不得大于1：3;宽度不得小于1.5m;并应钉防滑条..防滑条的间距不得大于300mm..23采用直立爬梯时梯档应绑扎牢固;间距不大于300mm..严禁手中拿物攀登..不得在梯子上运送、传递材料及物品..直立爬梯的高度超过2m时应使用攀登自锁器..25在通道及扶梯处的脚手架横杆不得阻碍通行..阻碍通行时应抬高并加固..在搬运器材的或有车辆通行的通道处的脚手架;立柱应设围栏并挂警示牌..26盘扣式、碗扣式脚手架插销连接应有防滑脱措施..27脚手架最高点在施工现场避雷设施保护范围以外时;24m及以上钢管脚手架应安装避雷装置..附近有架空线路时;应符合表4.8.1的规定并采取可靠的隔离防护措施..28脚手架搭设完成后;宜使用检定合格的扭力扳手检查扣件紧固力矩;抽检数量应符合国家现行标准..29搭设好的脚手架应经相关管理部门及使用单位验收合格并挂牌后方可使用;使用中应定期检查和维护..30脚手架使用期间;严禁拆除主节点处的纵、横向水平杆;纵、横向扫地杆;连墙件等..31脚手架应在大风、暴雨后及解冻期加强检查..长期停用的脚手架;在恢复使用前应经检查、重新验收合格后方可使用..32严禁超负荷使用脚手架及承重平台；严禁将脚手架、承重平台作为重物支点、悬挂吊点、牵拉承力点..33不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在架体上；严禁拆除或移动架体上安全防护设施..34夜间不宜进行脚手架、承重平台搭拆作业..35当有六级及以上强风、雾霾、雨或雪天气时应停止脚手架、承重平台搭拆作业..雨、雪后上架作业应有防滑措施;并应及时清扫积雪..36脚手架拆除前应清除脚手架上杂物及地面障碍物..37脚手架拆除前应全面检查扣件连接、连墙件及支撑体系;不符合要求时严禁拆除;采取可靠的措施后方可拆除..38拆除脚手架应按自上而下的顺序进行;严禁上下同时作业或将脚手架整体推倒..连墙件或拉结点改应随脚手架逐层拆除;严禁先将连墙件整层或数层拆除后再拆脚手架；拆下的构配件必须及时集中运至地面;严禁抛扔..39不得在脚手架、承重平台基础及其邻近处进行挖掘作业;必须进行时应采取可靠安全措施..4.8.2扣件式钢管脚手架应符合下列规定：1脚手架的两端、转角处以及每隔6根～7根立杆;应设支杆及剪刀撑..支杆和剪刀撑与地面的夹角不得大于60°..架子高度在7m以上或无法设支杆时;竖向每隔4m、横向每隔7m必须与建构筑物连接牢固..2脚手架垫板、底座应平稳铺放;不得悬空..3立柱上的对接扣件应交错布置;两个相邻立柱接头不应设在同步同跨内;两相邻立柱接头在高度方向错开的距离不应小于500mm..4纵、横向水平杆对接接头应交错布置;不应设在同步、同跨内;相邻接头水平距离不应小于500mm;并应避免设在纵向水平杆的跨中..5架体连墙件和拉结点应均匀布置..6剪刀撑、横向支撑应随立柱、纵横向水平杆等同步搭设..每道剪刀撑跨越立柱的根数宜在5～7根之间..每道剪刀撑宽度不应小于4跨;且不应小于6m;斜杆与地面的倾角宜在45°～60°之间..7扣件规格必须与钢管外径相同;各杆件端头伸出扣件盖板边缘的长度不应小于100mm..8当脚手架采取分段、分立面拆除时;对不拆除的脚手架两端;应先设置连墙件和横向支撑加固..9扣件式钢管满堂脚手架1搭设高度不宜超过36m;施工层不得超过1层..2高宽比不宜大于3..当高宽比大于2时;应在架体外侧四周设置连墙件与周边结构拉结；当无法设置连墙件时;应采取钢丝绳张拉等固定措施..3局部承受集中荷载时;应复核实际荷载;采取局部加固措施..4操作层支撑脚手板的水平杆间距不应大于1/2跨距..5满堂脚手架设爬梯时;爬梯踏步间距不得大于300mm..4.8.3门式钢管脚手架应符合下列规定：1门式脚手架应有产品质量合格证;各项指标及搭设程序应符合JGJ128建筑施工门式钢管脚手架安全技术规范的规定..2不同型号的门架与配件严禁混合使用..3门式脚手架各连接部位应锁牢;并扣紧防脱机构..4当脚手架搭设高度超过24m时;在脚手架全外侧立面上必须设置连续剪刀撑..5搭设时;交叉支撑、脚手板应与门架同时安装;连接门架的锁臂、挂钩必须处于锁住状态..6连墙件的安装必须随脚手架搭设同步进行;严禁滞后安装..当脚手架操作层高出相邻连墙件以上两步时;在连墙件安装完毕前必须采用确保脚手架稳定的临时拉结措施..7拆卸连接部件时;应先将止退装置旋转至开启位置;然后拆除;不得硬拉;严禁敲击..拆除作业中;严禁使用手锤等硬物击打、撬别..8拆卸的门架与配件、加固杆等不得集中堆放在未拆架体上..9装卸物料时应避免对门式脚手架或范本支架的偏装、振动和冲击..10门式钢管满堂脚手架应符合下列规定：1门架跨距和间距应根据实际荷载计算确定;门架净间距不宜超过1.2m..2高宽比不应大于4;搭设高度不宜超过30m..对高宽比大于2的满堂脚手架;宜采取缆风绳或连墙件等固定措施..3门架立杆上宜设置托座和托梁;托梁应具有足够的抗弯强度和刚度..4每步门架两侧立杆上应设置纵向、横向水平加固杆;采用扣件与门架立杆扣紧..5架体应连续设置竖向剪刀撑..4.8.4碗扣式钢管脚手架应符合下列规定：1严禁使用接长钢管搭设脚手架..2土壤地基上的立杆应采用可调底座..3架体竖向应沿高度方向连续设置专用斜杆或八字撑;专用斜杆两端应固定在纵横向水平杆的碗扣节点处;专用斜杆或八字型斜撑的设置角度应符合规范要求..4脚手架内外侧加挑梁时;挑梁范围内只允许承受人行荷载;严禁堆放物料..5连墙件应随架体及时设置;严禁任意拆除..4.8.5承插型盘扣式钢管脚手架符合下列规定：1主要构配件种类、规格、材质、质量标准、地基承载力计算应符合JGJ231建筑施工承插型盘扣式钢管支架安全技术规程的要求..2装修脚手架同时作业不宜超过3层;结构脚手架同时作业不宜超过2层..3双排脚手架的连墙件必须采用可承受拉压荷载的刚性杆件;连墙件与脚手架立面及墙体应保持垂直;同一层连墙件应在同一平面;水平间距不应大于3跨；连墙件应设置在有水平杆的盘扣节点旁..4当双排脚手架下部暂不能搭设连墙件时;应用扣件钢管搭设抛撑..抛撑杆与地面的倾角应在45°～60°之间..5直接支承在土体上的模板支架及脚手架;立杆底部应设置可调底座;土体应采取压实、铺设块石或浇筑混凝土垫层等加固措施;也可在立杆底部垫设垫板;垫板的长度不宜少于2跨..6应对连墙件、立杆基础、可调底座、斜杆和剪刀撑等进行经常性检查..4.8.6碗扣式、盘扣式满堂脚手架应符合下列规定：1应根据支架的形式加设水平、竖向斜杆和剪刀撑;并与周边结构形成可靠拉结..2长条状的独立高大模板支架;架体总高度与宽度之比不应大于3..3模板支架应设置扫地水平杆;与周围已建成的结构可靠连接或加设抛撑固定..4.8.7悬挑式脚手架应符合下列规定：1搭拆应符合扣件式脚手架相关规定..一次悬挑脚手架高度不宜超过20m..2悬挑梁应选用双轴对称截面的型钢;选用的热轧型钢、钢板等应符合现行国家标准GB/T700碳素结构钢和GB/T1591低合金高强度结构钢的规定..3制作悬挑承力架的材料应有产品合格证、质量检验报告等质量证明文件；构件焊缝的高度和长度应满足设计要求;不得有焊接裂缝、构件变形、锈蚀等缺陷..4悬挑钢梁型号及锚固件应按设计确定;钢梁截面高度不应小于160mm..5悬挑梁尾端应至少有两处固定于构筑物的结构上;固定段长度不应小于悬挑段长度的1.25倍..6锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm..不得采用冷加工钢筋制作拉环和锚环..钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧;悬挑梁严禁晃动..7支承悬挑梁的混凝土结构的强度应大于25MPa..8脚手架底层应满铺脚手板;并与型钢梁连接牢固..9脚手架立杆应支承于悬挑承力架或纵向承力钢梁上;在脚手架全外侧立面上应设置连续剪刀撑..10脚手架立杆下端应加设保险扣件;保险扣件下端面与立杆下端面距离不应小于100mm..11承力架、斜撑杆应与各主体结构连接稳固;并有防失稳措施..12以钢丝绳、钢筋等作为吊拉构件的悬挑式脚手架;应有调紧装置..13严禁任意拆除型钢悬挑构件、松动型钢悬挑结构锚环、螺栓及其锁定装置..4.8.8附着式升降脚手架应符合下列规定：1脚手架的提升装置、防倾覆装置、附着支撑装置、同步控制系统等构配件质量应符合国家现行标准;并有出厂质量证明材料..2升降设备、同步控制系统及防坠落装置等专项设备应配套;宜选用同一厂家产品..3架体宜采用扣件式钢管脚手架..4架体结构、附着支承结构、防倾装置、防坠装置、索具、吊具、导轨或导向柱、升降动力设备的设计计算应符合JGJ202建筑施工工具式脚手架安全技术规范的规定..5水平支承桁架最底层应满铺脚手板;挂设安全兜网..6架体升降需断开时;临边应加设防护栏杆..7升降路径不得有妨碍脚手架运行的障碍物..8脚手架上应设置消防设施..升降设备、控制系统、防坠落装置等应采取防雨、防砸、防尘措施..9每次使用前应对防倾覆、防坠落和同步升降控制的安全装置进行检查..10脚手架升降时应统一指挥;架体上不得有施工人员;不得有施工荷载..11架体升降到位后;应及时进行附着固定..架体未固定前;架体固定作业人员不得擅自离开..12在五级及以上大风、雷雨、大雪、雾霾等恶劣天气时不得进行升降作业..13架体上不得放置影响局部杆件安全的集中荷载..14禁止使用附着式升降脚手架吊运物料、悬挂起重设备;禁止在架体上拉结吊装缆绳;禁止任意拆除结构件或松动连结件、拆除或移动架体上的安全防护设施..15安全装置受冲击载荷后应重新检测并合格..16附着式脚手架存在故障和事故隐患时;应及时查明原因;处理后的脚手架应重新验收..4.8.9桁架式脚手架应符合下列规定：1脚手架应由专业技术人员按现行的相关规范进行设计;跨度及高度超过设计要求的桁架式脚手架方案应经论证..2架体搭拆应符合扣件式钢管脚手架的要求..3脚手架底部四角应安装脚轮;脚轮应安装牢固;有可靠的制动装置..4脚轮数量应不少于4只;宜使用万向轮..脚轮应有出厂合格证明;使用前应检查确认合格..5每次作业前应对架体脚轮进行检测..禁止使用不合格的脚轮..6脚手架高度大于3m时应在架体四周设置晃绳..7脚手架移动时应统一指挥;每条晃绳应设专人操作并保持晃绳受力平衡..8脚手架使用时脚轮应在制动状态;高度大于3m的架体晃绳应受力、固定..9装设轮子的移动式操作平台轮子与平台的接合处应牢固可靠;立柱底端离地面不得超过80mm..10架体使用过程中;应设有专人监护施工;当出现异常情况时;应停止施工;并应迅速撤离作业面上人员..4.8.11承重平台应符合下列规定：1现场制作、搭拆施工应有经过审批的施工方案和安全技术措施..2焊接部位应牢固可靠;不得有焊接缺陷..3作业层应平整;不得有挠曲和影响施工的凸起、凹陷..4平台支撑宜采用固定支撑..采用钢丝绳拉接承重时;应符合下列规定：1拉结点应设置在建构筑物上;严禁设置在脚手架或设备上..2平台每侧应至少设置两处拉接点;每处拉接钢丝绳不少于两条;设计时按单条钢丝绳受力计算..3钢丝绳应用专用卡环固定牢固;每处卡环数量不得少于3个..5平台在制作、安装后、承重前均应进行检查、验收;合格后方可使用..6应有保持平台稳固的措施;其结构构造应不得左右晃动..7平台临边应设置固定式防护栏杆..8平台醒目部位应悬挂限重标识;载荷分布应均匀..严禁超出设计载荷..9在平台上吊重物时;只能垂直上、下..严禁平台承受水平方向拉力..严禁平台承受冲击载荷..10应每天对平台进行安全检查..发现异常;及时查明原因并处理..。
脚手架搭设、验收规范图解
脚手架搭设、验收规范图解脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。
在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。
1. 脚手架地基、基础验收1）脚手架地基与基础的施工，必须根据脚手架搭设高度、搭设场地土质情况按照有关规定进行计算；2）脚手架地基与基础是否夯实；3）脚手架地基与基础是否平整；4）脚手架地基与基础里是否积水。
2. 脚手架架体排水沟的验收1）脚手架搭设场地杂物清除，平整，并使排水通畅；2）排水沟的设置应在脚手架最外排的立杆以外的500mm~680mm之间；3）排水沟的宽度为：200mm~350mm之间；深度为：150mm~300mm之间；水沟的端部应设置集水井一座（600mm×600mm×1200mm）来保证水沟里的水及时的排除；4）排水沟的上口宽度：300mm；下口宽度：180mm；5）排水沟的坡度为i=0.5。
正确不正确3. 脚手架垫板、底托的验收1）脚手架垫板、底托的验收是根据脚手架高度及承载来定的；2）24m以下脚手架的垫板规格是（宽度大于200mm、厚度大于50mm）、保证每根立杆必须摆放在垫板中间部位、垫板面积不得小于0.15㎡；3）24m以上承载脚手架的底部垫板的厚度必须经过严格计算；4）脚手架底托必须摆放在垫板中心部位；5）脚手架底托宽度大于100mm厚度不得小于50mm 。
正确不正确4. 脚手架扫地杆的验收1）扫地杆必须与立杆连接，不得扫地杆与扫地杆之间连接；2）扫地杆水平高差不得大于1m，距边坡的距离不得小于0.5m；3）纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上；4）横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
5. 脚手架主体验收标准1）脚手架主体验收是根据施工需要经过计算，如安装普通脚手架立杆间距必须小于2m；大横杆间距必须小于1.8m；小横杆间距必须小于2m。
建筑工程外脚手架搭设标准全面图解
建筑工程外脚手架搭设标准全面图解RSS 打印复制链接大中小发布时间：2017-07-13 14:29:53一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。
二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q23 5普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。
（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m 时，不得发生破坏。
（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。
（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。
三、钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。
（2）红色油漆：连墙件。
（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
脚手架搭设规范及图解
脚手架搭设规范及图解脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
11、剪刀撑斜杆的接长采用扣件进行搭接。
长度不少于1米，不小于3个扣件12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。
脚手架搭设图集
附件：1脚手架主要组成构件位置示意图1―外立杆；2―内立杆；3―横向水平杆；4―纵向水平杆；5―栏杆；6―挡脚板；7―直角扣件；8―旋转扣件；9―连墙件；10―横向斜撑；11―主立杆；12―副立杆；13―抛撑；14―剪刀撑；15―垫板；16―纵向扫地杆；17―横向扫地杆；附件4、建筑用扣件钢管脚手架搭设的结构安全要求（一）纵向水平杆、横向水平杆、脚手板构造要求1.纵向水平杆的构造应符合下列规定。
1.1纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。
1.2纵向水平杆接长宜采用对接扣件连接，也可采用搭接。
对、接、搭接应符合下列规定。
1.2.1纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3（图1）。
1.2.2搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）1―立杆；2―纵向水平杆；3―横向水平杆图1 纵向水平杆对接接头布置1.2.3当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm（图2）。
2.横向水平杆的构造应符合下列规定：2.1主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
主节点处两个直角扣件的中心距不应大于150mm。
2.2作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间1―立杆；2―纵向水平杆；3―横向水平杆；4―竹笆脚手板；5―其它脚手板图2 铺竹笆脚手板时纵向水平杆的构造距设置，最大间距不应大于纵距的1/2。
2.3当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于180mm。
(图文)脚手架搭设要求规范
脚手架搭设规范脚手架一般在施工现场都会有，脚手架在使用前需要搭建，在建筑工地上肯定能用到，脚手架现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
11、剪刀撑斜杆的接长采用扣件进行搭接。
长度不少于1米，不小于3个扣件12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。
13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。
(图文)脚手架搭设规范
脚手架搭设规范脚手架一般在施工现场都会有，脚手架在使用前需要搭建，在建筑工地上肯定能用到，脚手架现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
11、剪刀撑斜杆的接长采用扣件进行搭接。
长度不少于1米，不小于3个扣件12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。
13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。
扣件式钢管脚手架图解(共44张PPT)
脚手架基础的违规示例
立杆基础放置在松散 的倾斜的土堆上，基
础极不稳定
落地式卸料平台的违规示例
不论落地式还是悬挑 式均不得与脚手架架 体连接，必须与主体
结构连接
外加上的建筑垃圾违规示例
建筑垃圾必须及时清 除，以免造成物体掉
落伤人事故
悬挑式卸料平台违规示例
1、必须用锚环固定；
2、设置具体数量的 限载牌，具体到各 种规格的材料允许
方穿上来；
4、钢压板厚度应不少于10毫 米；
5、每根螺杆上不少于两个螺
帽
悬挑架底部示意图
3
至少3个绳卡受力
平面、立面完全封闭
UU型型压压板板螺栓螺锚栓固锚方固式
开关箱违规图例 4
开关箱不能放置在 操作不便的位置
电缆线不能无防护 直接穿越外架，不
能直接缠绕在
悬挑架违规示例
5
这么大的立面空当 没有防护很危险
扣件式钢管脚手架图解
扣件式钢管脚手架示例图解
检查的依据和标准
正确的钢丝绳拉结紧固方式
1
共计4个绳卡，其中三个 受力，第四个在安全弯处 起保险作用，安全弯是用
于观察绳卡是否松动
绳卡书面叫法：钢丝绳头
新型的悬挑架型钢锚固方式
2
几个注意事项：
1、所使用的U型钢必须是高
强度钢材；
2、 U型钢不能使用螺纹钢； 3、U型钢从板筋的底层筋下
1、锚环按规范要求应该是后部两个，挑出端一个，并用木楔子卡紧； 3、连墙附着措施较少，抛撑设置过少； 2、设置具体数量的限载牌，具体到各种规格的材料允许放置多少
当建筑物出现异形或
此处钢管伸出扣件盖板太短 此处探头板伸出过长，且未进行固定，稍不注意很容易踩翻，造成人员掉落或受伤
脚手架搭设、验收规范图解
脚手架搭设、验收规范图解脚手架就是土木工程施工得重要设施,就是为保证高处作业安全、顺利进行施工而搭设得工作平台或作业通道。
在结构施工、装修施工与设备管道得安装施工中,都需要按照操作要求搭设脚手架。
1、脚手架地基、基础验收1)脚手架地基与基础得施工,必须根据脚手架搭设高度、搭设场地土质情况按照有关规定进行计算;2)脚手架地基与基础就是否夯实;3)脚手架地基与基础就是否平整;4)脚手架地基与基础里就是否积水。
2、脚手架架体排水沟得验收1)脚手架搭设场地杂物清除,平整,并使排水通畅;2)排水沟得设置应在脚手架最外排得立杆以外得500mm~680mm之间;3)排水沟得宽度为:200mm~350mm之间;深度为:150mm~300mm之间;水沟得端部应设置集水井一座(600mm×600mm×1200mm)来保证水沟里得水及时得排除;4)排水沟得上口宽度:300mm;下口宽度:180mm;5)排水沟得坡度为i=0、5。
正确不正确3、脚手架垫板、底托得验收1)脚手架垫板、底托得验收就是根据脚手架高度及承载来定得;2)24m以下脚手架得垫板规格就是(宽度大于200mm、厚度大于50mm)、保证每根立杆必须摆放在垫板中间部位、垫板面积不得小于0、15㎡;3)24m以上承载脚手架得底部垫板得厚度必须经过严格计算;4)脚手架底托必须摆放在垫板中心部位;5)脚手架底托宽度大于100mm厚度不得小于50mm 。
正确不正确4、脚手架扫地杆得验收1)扫地杆必须与立杆连接,不得扫地杆与扫地杆之间连接;2)扫地杆水平高差不得大于1m,距边坡得距离不得小于0、5m;3)纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处得立杆上;4)横向扫地杆宜采用直角扣件固定在紧靠纵向扫地杆下方得立杆上。
5、脚手架主体验收标准1)脚手架主体验收就是根据施工需要经过计算,如安装普通脚手架立杆间距必须小于2m;大横杆间距必须小于1、8m;小横杆间距必须小于2m。
(行业)脚手架搭设安全标准化图册详解(行业讲座教学培训课件)
（行业讲座教学培训课件）
电梯井、竖向井道的施工平台应使用型钢焊接的整体吊装平台，应用专项施工方案。平台支撑应使用14#及以上型 号工字钢，或采用落地式支撑体系，应编制专项施工方案。平台移动过程中严禁上方站人。
1.水平悬挑防护棚搭设前，必须编制 专项施工方案，方案必须保含钢丝绳、 钢丝绳拉结预埋点、三角支架平面定位 布置图。
2.悬挑防护棚钢丝绳间距不得大于 3000mm，拉结至上层结构板边缘预埋 点，悬挑防护棚与结构之间采用三角支 架并使用12号膨胀螺栓进行连接固定。
3.搭设悬挑水平防护棚之前必须先搭 设操作架，确保搭设过程中作业人员的 安全。
附着式升降脚手架搭设作业应编制安全专项施工方案，结构设计应进行计算，并按规定进行审核、审批。脚手架提升超过规定允 许高度150m时,应组织专家对专项施工方案进行论证。附着式脚手架必须具有可靠的防倾覆、防坠落和同步升降控制的安全装置。
从事附着式升降脚手架施工的企业必须取得“附着式升降脚手架专业承包资质”。附着式升降脚手架应符合《建筑施工工具式脚手架 安全技术规范》JGJ202标准。
（行业讲座教学培训课件）
2.3 悬挑层防护
（行业讲座教学培训课件）
悬挑式脚手架底层作业面应满铺脚手板，并且在紧贴底层脚手板下方兜设 一道安全平网。（做法同落地式钢管脚手架）
（行业讲座教学培训课件）
1. 悬挑式脚手架底层作业面应沿脚手架长度
方向铺设木枋，并满铺脚手板进行硬质全封闭， 并刷警示色。
（行业讲座教学培训课件）
脚手架 安全标准图册
主讲人 XXXX
脚手架规范图解 (2)
• 5、连墙件在转角和顶部处应加密，即在转角水平1m以内范围.垂直方向不大 于4m.设一连墙件，顶部800mm以内范围,按水平方向不大于7m设一连墙件。
11
脚手架搭设规范化施工
落地式钢管扣件式脚手架
四、剪刀撑 • 脚手架的剪刀撑应从底部边角从下到上连续设置。 • 每道剪刀撑跨越立杆的根数应按下表的规定确定。每道剪刀撑宽度不应小 于4跨，且不应小于6m，斜杆与地面的倾斜角宜45°～60°之间。
6
立杆基础、排水沟
纵、横扫地杆
脚手架搭设规范化施工
落地式钢管扣件式脚手架
安全网 挡脚板
连墙件应 内外立杆 连通
附柱杆 连墙件风荷载计算单元面积 柱子
a.双排脚手架连墙 件布置（平面图）
c.双排脚手架连墙件布置（立面图）
b.双排脚手架连墙件布置（剖面图）
7
脚手架搭设规范化施工
二、立杆、水平杆、安全网设置
3
• 1、根据工程实际编制脚手架专项施工方案，有针对性、有效地指导施工， 明确安全技术措施。并经企业技术负责人审批签字盖章后方可实施。单排 脚手架搭设高度不应超过24m；双排脚手架搭设高度不超过50m，高度超过 50m的双排脚手架,单挑超过20米的悬挑架，应组织专家论证,采用分段搭设 等措施。其主要内容应包括:基础处理、搭设要求、杆件间距、连墙件拉结 点设置、悬挑工字钢规格，卸荷钢丝绳直径，摆放位置,设计计算书、施工 详图及大样图安全措施等。 • 2、钢管脚手架应选用外径48mm壁厚3.5mm的A3钢管，钢管上严禁打孔，扣 件、钢管应有产品质量合格证和质量检验报告。 • 3、扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺 栓必须更换。 • 4、脚手架外侧防护必须使用合格的密目式阻燃安全网封闭。
外架搭设
建筑工程外脚手架搭设标准全面图解一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。
（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。
（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。
二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。
（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。
（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。
（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm 镀锌铁丝固定在小横杆上。
3 钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。
（2）红色油漆：连墙件。
（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。
（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。
（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。
■防护栏杆示例图4 外立面形象（1）脚手架外侧防护必须使用合格的密目式安全网封闭。
外脚手架搭设规范图解_外架标准
外脚手架搭设规范图解_外架标准密目式安全立网全封闭式双排脚手架一、落地式双排脚手架施工要求：1. 立杆横距Lb=1.05m,步距h=1.8m（0.9米一道拦腰杆），纵距La=1.5m；2. 作业层横向水平间距为1/2La；3. 纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；4. 纵向水平杆接长应采用对接扣件连接，并应符合下列规定：①.两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离≥500㎜，各接头中心至最近主节点的距离≤纵距的1/3；②.搭接长度为1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离为100㎜；5.作业层端部脚手板探头长度为150㎜，其板的两端均固定于支撑杆；6.立杆：①．立杆基座必须垫垫板，必须设置纵横向扫地杆，并且采用直角扣件固定在距立杆底端≤200㎜，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上；②.立杆全部采用对接式，两根相邻立杆的接头不应设置在同步内。
7.连墙件①．连墙件竖向间距 5.4m（3*h），水平间距 4.5m （3*La）；②．连墙件应靠近主节点设置，应从底层第一步纵向水平杆开始设置，若无法设置时，从第一层底部开始设置，采用菱形设置；③.门洞：门洞桁（heng）架下的两侧立杆为双管立杆，副立杆高度高于门洞2步。
8.剪刀撑①.剪刀撑与地面的斜角为60°，跨越立杆的根数为5根；②.剪刀撑采用搭接对接，搭接长度为1m，3个旋转扣件均匀固定；③. 在外侧全立面连续设置剪刀撑；④.除在拐角处设置横向斜撑外，中间每隔6跨距设置一道。
防护栏杆油漆颜色涂刷规定（喷漆） 1.外架立杆：黄色 2.剪刀撑：黄黑交错500㎜一道 3.外围窗洞口：黑黄交错，从地面起每500㎜一道，共两道，其加固方式为两边扣件锁紧，钢管深入墙内400㎜，立杆为2根，高度为1.2m，设置在洞口两侧。
4.挡脚板：高度为180㎜，黑黄交错，每150㎜一道，与挡脚板板底成45°。
脚手架搭设规范图解
*创作编号：GB8878185555334563BT9125XW*创作者：凤呜大王*脚手架搭设规范图解2014年12月17日08:25 发布来源：Excel学习网脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。
1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。
2、安全防护设备及测量作业设备齐全3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。
4、所以脚手架作业人员必须持证上岗。
5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。
7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。
9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。
脚手架搭设标准
脚手架及承重平台通用规定1 脚手架搭、拆人员必须经过培训考核合格,取得特种作业人员操作证;对脚手架搭拆单位有资质要求时,应按相关规定执行;2 脚手架搭拆作业人员应无妨碍所从事工作的生理缺陷和禁忌症;非专业工种人员不得搭、拆脚手架;搭设脚手架时作业人员应挂好安全带,穿防滑鞋,递杆、撑杆作业人员应密切配合;3 脚手架搭拆应有经过审批的专项施工方案和安全技术措施;脚手架载荷一般不超过270kg/㎡;承重平台、特殊形式脚手架或设计载荷大于270kg/㎡时应进行设计、载荷计算,计算时宜附图说明;4 特殊脚手架和承重平台应由专业技术人员按国家现行标准进行受力计算并设计;在建构筑物上搭设脚手架、承重平台应验算建构筑物的强度;5 超高、超重、大跨度的脚手架搭拆措施应编制专项安全技术措施;6 脚手架不得钢、木、竹混搭,不同外径的钢管严禁混合使用;脚手管、杆上严禁打孔;7 扣件式钢脚手架材料1脚手架钢管宜采用Φ×钢管,长度以4m～及～为宜;凡弯曲、压扁、有裂纹或已严重锈蚀的钢管,严禁使用;2扣件应有出厂合格证,在螺栓拧紧扭力矩达到65N·m 时,不得发生破坏;凡有脆裂、变形或滑丝的,严禁使用;3钢脚手板应用厚2mm～3mm的A3钢板,规格以长度为～、宽度为230mm～250mm、肋高为50mm的为宜;板的两端应有连接装置,板面应有防滑孔;凡有裂纹、扭曲的不得使用;10 脚手架材料、各构配件使用前应进行验收,验收结果应符合国家现行标准;新进场材料、构配件须有厂家质量证明材料,严禁使用不合格的材料、构配件;11 经检验合格的构配件应按品种、规格分类,堆放整齐、平稳,堆放场地不得有积水;12 脚手架、承重平台搭拆施工区周围应设围栏或警示标志,设专人监护,严禁无关人员入内;13 临近道路搭设脚手架时,外侧应有防止坠物伤人的防护措施;14 脚手架搭设处地基必须稳固,承载力达不到要求时应进行地基处理；搭设前应清除地面杂物,排水畅通,经验收合格后方可搭设;15 严禁将电缆桥架、仪表管等作为脚手架或作业平台支承点;16 脚手架的立杆应垂直,底部应设置扫地杆;钢管立杆底部应设置金属底座或垫木;17 脚手架的立杆间距不得大于2m,大横杆间距不得大于,小横杆间距不得大于;18 钢管立杆、大横杆的接头应错开,横杆搭接长度不得小于500mm,承插式的管接头插接长度不得小于80mm；水平承插式接头应有穿销并用扣件连接,不得用铁丝或绳子绑扎;20 脚手板的铺设1脚手板应满铺,不应有空隙和探头板;脚手板与墙面的间距不得大于200mm;2脚手板的搭接长度不得小于200mm;对头搭接处应设双排小横杆;双排小横杆的间距不得大于200mm;3在架子拐弯处,脚手板应交错搭接;4脚手板应铺设平稳并绑牢,不平处用木块垫平并钉牢,严禁垫砖;5在架子上翻脚手板时,应由两人从里向外按顺序进行;工作时必须挂好安全带,下方应设安全网;21 脚手架的外侧、斜道和平台应搭设由上下两道横杆及栏杆组成的防护栏杆;上杆离地高度,下杆离地高度500mm～600mm,并设180mm高的挡脚板或设防护立网；里脚手的高度应低于外墙200mm;22 斜道板、跳板的坡度不得大于1：3,宽度不得小于,并应钉防滑条;防滑条的间距不得大于300mm;23 采用直立爬梯时梯档应绑扎牢固,间距不大于300mm;严禁手中拿物攀登;不得在梯子上运送、传递材料及物品;直立爬梯的高度超过2m时应使用攀登自锁器;25 在通道及扶梯处的脚手架横杆不得阻碍通行;阻碍通行时应抬高并加固;在搬运器材的或有车辆通行的通道处的脚手架,立柱应设围栏并挂警示牌;26 盘扣式、碗扣式脚手架插销连接应有防滑脱措施;27 脚手架最高点在施工现场避雷设施保护范围以外时,24m及以上钢管脚手架应安装避雷装置;附近有架空线路时,应符合表的规定并采取可靠的隔离防护措施;表与架空输电线及其他带电体的最小安全距离28 脚手架搭设完成后,宜使用检定合格的扭力扳手检查扣件紧固力矩,抽检数量应符合国家现行标准;29 搭设好的脚手架应经相关管理部门及使用单位验收合格并挂牌后方可使用,使用中应定期检查和维护;30 脚手架使用期间,严禁拆除主节点处的纵、横向水平杆,纵、横向扫地杆,连墙件等;31 脚手架应在大风、暴雨后及解冻期加强检查;长期停用的脚手架,在恢复使用前应经检查、重新验收合格后方可使用;32 严禁超负荷使用脚手架及承重平台；严禁将脚手架、承重平台作为重物支点、悬挂吊点、牵拉承力点;33 不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在架体上；严禁拆除或移动架体上安全防护设施;34 夜间不宜进行脚手架、承重平台搭拆作业;35 当有六级及以上强风、雾霾、雨或雪天气时应停止脚手架、承重平台搭拆作业;雨、雪后上架作业应有防滑措施,并应及时清扫积雪;36 脚手架拆除前应清除脚手架上杂物及地面障碍物;37 脚手架拆除前应全面检查扣件连接、连墙件及支撑体系,不符合要求时严禁拆除,采取可靠的措施后方可拆除;38 拆除脚手架应按自上而下的顺序进行,严禁上下同时作业或将脚手架整体推倒;连墙件或拉结点改应随脚手架逐层拆除,严禁先将连墙件整层或数层拆除后再拆脚手架；拆下的构配件必须及时集中运至地面,严禁抛扔;39 不得在脚手架、承重平台基础及其邻近处进行挖掘作业,必须进行时应采取可靠安全措施;扣件式钢管脚手架应符合下列规定：1 脚手架的两端、转角处以及每隔6根～7根立杆,应设支杆及剪刀撑;支杆和剪刀撑与地面的夹角不得大于60°;架子高度在7m以上或无法设支杆时,竖向每隔4m、横向每隔7m必须与建构筑物连接牢固;2 脚手架垫板、底座应平稳铺放,不得悬空;3 立柱上的对接扣件应交错布置,两个相邻立柱接头不应设在同步同跨内,两相邻立柱接头在高度方向错开的距离不应小于500mm;4 纵、横向水平杆对接接头应交错布置,不应设在同步、同跨内,相邻接头水平距离不应小于500mm,并应避免设在纵向水平杆的跨中;5 架体连墙件和拉结点应均匀布置;6 剪刀撑、横向支撑应随立柱、纵横向水平杆等同步搭设;每道剪刀撑跨越立柱的根数宜在5～7根之间;每道剪刀撑宽度不应小于4跨,且不应小于6m,斜杆与地面的倾角宜在45°～60°之间;7 扣件规格必须与钢管外径相同,各杆件端头伸出扣件盖板边缘的长度不应小于100mm;8 当脚手架采取分段、分立面拆除时,对不拆除的脚手架两端,应先设置连墙件和横向支撑加固;9 扣件式钢管满堂脚手架1搭设高度不宜超过36m,施工层不得超过1层;2高宽比不宜大于3;当高宽比大于2时,应在架体外侧四周设置连墙件与周边结构拉结；当无法设置连墙件时,应采取钢丝绳张拉等固定措施;3局部承受集中荷载时,应复核实际荷载,采取局部加固措施;4操作层支撑脚手板的水平杆间距不应大于1/2 跨距;5满堂脚手架设爬梯时,爬梯踏步间距不得大于300mm;门式钢管脚手架应符合下列规定：1 门式脚手架应有产品质量合格证,各项指标及搭设程序应符合 JGJ 128建筑施工门式钢管脚手架安全技术规范的规定;2 不同型号的门架与配件严禁混合使用;3 门式脚手架各连接部位应锁牢,并扣紧防脱机构;4 当脚手架搭设高度超过24m时,在脚手架全外侧立面上必须设置连续剪刀撑;5 搭设时,交叉支撑、脚手板应与门架同时安装,连接门架的锁臂、挂钩必须处于锁住状态;6 连墙件的安装必须随脚手架搭设同步进行,严禁滞后安装;当脚手架操作层高出相邻连墙件以上两步时,在连墙件安装完毕前必须采用确保脚手架稳定的临时拉结措施;7 拆卸连接部件时,应先将止退装置旋转至开启位置,然后拆除,不得硬拉,严禁敲击;拆除作业中,严禁使用手锤等硬物击打、撬别;8 拆卸的门架与配件、加固杆等不得集中堆放在未拆架体上;9 装卸物料时应避免对门式脚手架或范本支架的偏装、振动和冲击;10 门式钢管满堂脚手架应符合下列规定：1门架跨距和间距应根据实际荷载计算确定,门架净间距不宜超过;2高宽比不应大于4,搭设高度不宜超过30m;对高宽比大于2的满堂脚手架,宜采取缆风绳或连墙件等固定措施;3门架立杆上宜设置托座和托梁,托梁应具有足够的抗弯强度和刚度;4每步门架两侧立杆上应设置纵向、横向水平加固杆,采用扣件与门架立杆扣紧;5架体应连续设置竖向剪刀撑;碗扣式钢管脚手架应符合下列规定：1 严禁使用接长钢管搭设脚手架;2 土壤地基上的立杆应采用可调底座;3 架体竖向应沿高度方向连续设置专用斜杆或八字撑,专用斜杆两端应固定在纵横向水平杆的碗扣节点处,专用斜杆或八字型斜撑的设置角度应符合规范要求;4 脚手架内外侧加挑梁时,挑梁范围内只允许承受人行荷载,严禁堆放物料;5 连墙件应随架体及时设置,严禁任意拆除;承插型盘扣式钢管脚手架符合下列规定：1 主要构配件种类、规格、材质、质量标准、地基承载力计算应符合JGJ 231建筑施工承插型盘扣式钢管支架安全技术规程的要求;2 装修脚手架同时作业不宜超过3层,结构脚手架同时作业不宜超过2层;3 双排脚手架的连墙件必须采用可承受拉压荷载的刚性杆件,连墙件与脚手架立面及墙体应保持垂直,同一层连墙件应在同一平面,水平间距不应大于3跨；连墙件应设置在有水平杆的盘扣节点旁;4 当双排脚手架下部暂不能搭设连墙件时,应用扣件钢管搭设抛撑;抛撑杆与地面的倾角应在45°～60°之间;5 直接支承在土体上的模板支架及脚手架,立杆底部应设置可调底座,土体应采取压实、铺设块石或浇筑混凝土垫层等加固措施,也可在立杆底部垫设垫板,垫板的长度不宜少于2跨;6 应对连墙件、立杆基础、可调底座、斜杆和剪刀撑等进行经常性检查;碗扣式、盘扣式满堂脚手架应符合下列规定：1 应根据支架的形式加设水平、竖向斜杆和剪刀撑,并与周边结构形成可靠拉结;2 长条状的独立高大模板支架,架体总高度与宽度之比不应大于3;3 模板支架应设置扫地水平杆,与周围已建成的结构可靠连接或加设抛撑固定;悬挑式脚手架应符合下列规定：1 搭拆应符合扣件式脚手架相关规定;一次悬挑脚手架高度不宜超过20m;2 悬挑梁应选用双轴对称截面的型钢,选用的热轧型钢、钢板等应符合现行国家标准GB/T 700碳素结构钢和GB/T 1591低合金高强度结构钢的规定;3 制作悬挑承力架的材料应有产品合格证、质量检验报告等质量证明文件；构件焊缝的高度和长度应满足设计要求,不得有焊接裂缝、构件变形、锈蚀等缺陷;4 悬挑钢梁型号及锚固件应按设计确定,钢梁截面高度不应小于160mm;5 悬挑梁尾端应至少有两处固定于构筑物的结构上,固定段长度不应小于悬挑段长度的倍;6 锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm;不得采用冷加工钢筋制作拉环和锚环;钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧,悬挑梁严禁晃动;7 支承悬挑梁的混凝土结构的强度应大于25MPa;8 脚手架底层应满铺脚手板,并与型钢梁连接牢固;9 脚手架立杆应支承于悬挑承力架或纵向承力钢梁上,在脚手架全外侧立面上应设置连续剪刀撑;10 脚手架立杆下端应加设保险扣件,保险扣件下端面与立杆下端面距离不应小于100mm;11 承力架、斜撑杆应与各主体结构连接稳固,并有防失稳措施;12 以钢丝绳、钢筋等作为吊拉构件的悬挑式脚手架,应有调紧装置;13 严禁任意拆除型钢悬挑构件、松动型钢悬挑结构锚环、螺栓及其锁定装置;附着式升降脚手架应符合下列规定：1 脚手架的提升装置、防倾覆装置、附着支撑装置、同步控制系统等构配件质量应符合国家现行标准,并有出厂质量证明材料;2 升降设备、同步控制系统及防坠落装置等专项设备应配套,宜选用同一厂家产品;3 架体宜采用扣件式钢管脚手架;4 架体结构、附着支承结构、防倾装置、防坠装置、索具、吊具、导轨或导向柱、升降动力设备的设计计算应符合JGJ 202建筑施工工具式脚手架安全技术规范的规定;5 水平支承桁架最底层应满铺脚手板,挂设安全兜网;6 架体升降需断开时,临边应加设防护栏杆;7 升降路径不得有妨碍脚手架运行的障碍物;8 脚手架上应设置消防设施;升降设备、控制系统、防坠落装置等应采取防雨、防砸、防尘措施;9 每次使用前应对防倾覆、防坠落和同步升降控制的安全装置进行检查;10 脚手架升降时应统一指挥,架体上不得有施工人员,不得有施工荷载;11 架体升降到位后,应及时进行附着固定;架体未固定前,架体固定作业人员不得擅自离开;12 在五级及以上大风、雷雨、大雪、雾霾等恶劣天气时不得进行升降作业;13 架体上不得放置影响局部杆件安全的集中荷载;14 禁止使用附着式升降脚手架吊运物料、悬挂起重设备,禁止在架体上拉结吊装缆绳,禁止任意拆除结构件或松动连结件、拆除或移动架体上的安全防护设施;15 安全装置受冲击载荷后应重新检测并合格;16 附着式脚手架存在故障和事故隐患时,应及时查明原因,处理后的脚手架应重新验收;桁架式脚手架应符合下列规定：1 脚手架应由专业技术人员按现行的相关规范进行设计,跨度及高度超过设计要求的桁架式脚手架方案应经论证;2 架体搭拆应符合扣件式钢管脚手架的要求;3 脚手架底部四角应安装脚轮,脚轮应安装牢固,有可靠的制动装置;4 脚轮数量应不少于4只,宜使用万向轮;脚轮应有出厂合格证明,使用前应检查确认合格;5 每次作业前应对架体脚轮进行检测;禁止使用不合格的脚轮;6 脚手架高度大于3m时应在架体四周设置晃绳;7 脚手架移动时应统一指挥,每条晃绳应设专人操作并保持晃绳受力平衡;8 脚手架使用时脚轮应在制动状态,高度大于3m的架体晃绳应受力、固定;9 装设轮子的移动式操作平台轮子与平台的接合处应牢固可靠,立柱底端离地面不得超过80mm;10架体使用过程中,应设有专人监护施工,当出现异常情况时,应停止施工,并应迅速撤离作业面上人员;承重平台应符合下列规定：1 现场制作、搭拆施工应有经过审批的施工方案和安全技术措施;2 焊接部位应牢固可靠,不得有焊接缺陷;3 作业层应平整,不得有挠曲和影响施工的凸起、凹陷;4 平台支撑宜采用固定支撑;采用钢丝绳拉接承重时,应符合下列规定：1拉结点应设置在建构筑物上,严禁设置在脚手架或设备上;2平台每侧应至少设置两处拉接点,每处拉接钢丝绳不少于两条,设计时按单条钢丝绳受力计算;3钢丝绳应用专用卡环固定牢固,每处卡环数量不得少于3个;5 平台在制作、安装后、承重前均应进行检查、验收,合格后方可使用;6 应有保持平台稳固的措施,其结构构造应不得左右晃动;7 平台临边应设置固定式防护栏杆;8 平台醒目部位应悬挂限重标识,载荷分布应均匀;严禁超出设计载荷;9 在平台上吊重物时,只能垂直上、下;严禁平台承受水平方向拉力;严禁平台承受冲击载荷;10 应每天对平台进行安全检查;发现异常,及时查明原因并处理;。
