辐射发射(RE)测试
RE103辐射发射测试作业指导书.
RE103辐射发射测试作业指导书1.目的为了正确地操作该设备,以使其操作标准化,系统化并达到实验的要求。
2.范围本实验室之辐射发射操作系统，包括以下两个项目的测试RE103：10KHz-40GHz天线谐波和乱真输出辐射发射3.定义EUT: Equipment Under Test 被测设备。
4.权责由实验室相关工程师根据相关标准负责执行操作。
5.测试环境环境温度：15℃-35℃；相对湿度：25%-75%；大气压力：86Kpa-106Kpa。
6.测试设备9mχ6mχ6m半波暗室；VAMP9243天线，BIA-30双椎天线，BBHA9120F喇叭天线,STLP 9128E天线，3142C天线，ESU40接收机TTR48，TTR95，TTR190，TTR37，TTR750滤波器组，EM7845，EM7846滤波器。
7.仪器设备的操作7.1 检查仪器设备是否在校准的有效期内。
7.2 打开控制仪器电源开关。
7.3 打开ESU40接收机电源开关，检查其自检是否正常。
7.4打开监视器；控制器，天线转台位置是否在0度位置。
7.5接通滤波器和滤波器组。
8.测试软件的操作8.1打开测试软件，在File下建立新的.db文档，再在Configure的菜单下选择Radiated Emission测试，并选择测试的频率，限值及仪器校准参数，用PK值扫描，按SET键完成设置。
8.2进行频率范围的设置，设置的范围可根据产品来设置或根据客户的要求来设8.3接收天线的极性及待测物距离的选定，天线有水平和垂直两种方式可选。
8.4接收机参数的选择，可针对不同测试法规，对于测量频谱仪的测量带宽和检波方式进行不同的设置。
8.6最后检查测试限制和测试设备和单位有无选对。
9.RE103 测试配置如下RE103 测试配置10.测试限值RE103：除二次和三次谐波以外，所有的谐波发射和乱真发射至少应比基波电平低80dB，二次和三次谐波应抑制50+10㏒P（P为基波峰值输出功率）或80dB，取抑制要求较小者。

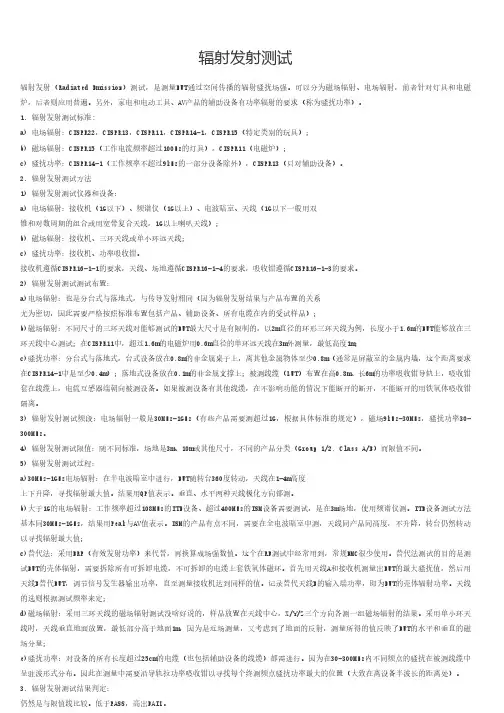

EMI辐射发射测试
辐射发射测试辐射发射（Radiated Emission）测试，是测量EUT通过空间传播的辐射骚扰场强。
可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。
另外，家电和电动工具、AV产品的辅助设备有功率辐射的要求（称为骚扰功率）。
1. 辐射发射测试标准:a) 电场辐射：CISPR22，CISPR13，CISPR11，CISPR14-1，CISPR15（特定类别的玩具）；b) 磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；c) 骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。
2. 辐射发射测试方法1) 辐射发射测试仪器和设备：a) 电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）；b) 磁场辐射：接收机、三环天线或单小环远天线；c) 骚扰功率：接收机、功率吸收钳。
接收机遵循CISPR16-1-1的要求，天线、场地遵循CISPR16-1-4的要求，吸收钳遵循CISPR16-1-3的要求。
2) 辐射发射测试测试布置：a)电场辐射：也是分台式与落地式，与传导发射相同（因为辐射发射结果与产品布置的关系尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；b)磁场辐射：不同尺寸的三环天线对能够测试的EUT最大尺寸是有限制的，以2m直径的环形三环天线为例，长度小于1.6m的EUT能够放在三环天线中心测试；在CISPR11中，超过1.6m的电磁炉用0.6m直径的单环远天线在3m外测量，最低高度1m；c)骚扰功率：分台式与落地式，台式设备放在0.8m的非金属桌子上，离其他金属物体至少0.8m（通常是屏蔽室的金属内墙，这个距离要求在CISPR14-1中是至少0.4m）；落地式设备放在0.1m的非金属支撑上；被测线缆（LUT）布置在高0.8m、长6m的功率吸收钳导轨上，吸收钳套在线缆上，电流互感器端朝向被测设备。
辐射发射(RE)测试
辐射发射(RE)1.辐射发射(RE)测试概述辐射发射（Radiated Emission）测试是测量EUT通过空间传播的辐射骚扰场强。
可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。
另外，家电和电动工具、AV产品的辅助设备有功率辐射发射的要求（称为骚扰功率）。
2. 辐射发射(RE)测试标准:a) 电场辐射：CISPR22/EN55022(信息技术产品），CISPR13/EN55013（音频类产品），CISPR11/EN55011（工科医），CISPR14-1，CISPR15/EN55015（灯具）；b) 磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；c) 骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。
3. 辐射发射(RE)测试方法：1) 辐射发射测试仪器和设备：a) 电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）；b) 磁场辐射：接收机、三环天线或单小环远天线；c) 骚扰功率：接收机、功率吸收钳。
接收机遵循CISPR16-1-1的要求，天线、场地遵循CISPR16-1-4的要求，吸收钳遵循CISPR16-1-3的要求。
2) 辐射发射测试场地布置：相同（因为辐射发射结果与产品布置的关系尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；b)磁场辐射：不同尺寸的三环天线对能够测试的EUT最大尺寸是有限制的，以2m直径的环形三环天线为例，长度小于1.6m的EUT能够放在三环天线中心测试；在CISPR11中，超过1.6m的电磁炉用0.6m直径的单环远天线在3m外测量，最低高度1m；c)骚扰功率：分台式与落地式，台式设备放在0.8m的非金属桌子上，离其他金属物体至少0.8m（通常是屏蔽室的金属内墙，这个距离要求在CISPR14-1中是至少0.4m）；落地式设备放在0.1m的非金属支撑上；被测线缆（LUT）布置在高0.8m、长6m的功率吸收钳导轨上，吸收钳套在线缆上，电流互感器端朝向被测设备。
电磁兼容测试项目
电磁兼容测试项目电磁兼容性（EMC）测试是一种评估电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定方法。
该测试有助于降低设备产生的辐射或传导辐射干扰其附近其他电子产品的可能性。
同时，EMC测试还可以确保您自己的电子设备能够在其他电磁辐射源周围继续按预期运行。
EMC测试包含两大项：EMI（干扰、辐射、发射）和EMS(敏感度、抗干扰)。
EMI测试项包括：RE（辐射，发射）、CE(传导干扰）、Harmonic（谐波）、Flicker(闪烁)等。
EMS测试项包括：ESD（静电）、EFT（瞬态脉冲干扰）、DIP(电压跌落)、CS （传导抗干扰）、RS（辐射抗干扰）、Surge（浪涌，雷击）、PSMS(工频磁场搞扰度)等。
电磁兼容测试项目主要有以下七项：电磁兼容测试辐射发射（RE）、电磁兼容测试传导发射、ESD、EFT、DIP、CS、RS和Surge。
其中，辐射发射（RE）测试是测量EUT通过空间传播的辐射骚扰场强，包括磁场辐射和电场辐射。
传导发射（Conducted n）测试则是测量电源线和信号/控制线产生的骚扰电压或骚扰电流的限值。
欧洲标准通常基于来自CISPR （无线电特别委员会）和___）的国际标准。
检测电子电气设备在电快速瞬变脉冲群环境下，性能是否满足国际和国内相应标准规定的要求。
3.电快速瞬变脉冲群抗扰度测试相应标准IEC -4-4，GB/T .44.电快速瞬变脉冲群测量范围电压范围：0.2kV-5kV上升时间：5ns-50ns重复频率：100Hz-5kHz电磁兼容测试是电子电气设备必须经过的重要测试之一。
其中静电放电、辐射敏感度和电快速瞬态脉冲群抗扰性是其中的三个重要测试项目。
静电放电测试主要模拟人体带电直接接触被试物品，检测设备在静电放电环境下的性能是否满足标准规定。
辐射敏感度测试是检测设备在射频调制源电平下能否按性能规范要求工作的试验。
电快速瞬态脉冲群抗扰性测试则是检测设备在电路中切换瞬态过程产生的干扰下能否正常工作的试验。
辐射发射RE测试
精品文档(RE)辐射发射(RE)测试概述1.辐射发射通过空间传播的辐射骚扰场强。
可以分为磁场辐）测试是测量EUT 辐射发射（Radiated Emission产品的辅助设备有射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。
另外，家电和电动工具、AV 功率辐射发射的要求（称为骚扰功率）。
:测试标准2. 辐射发射(RE)（音频类产品），CISPR13/EN55013电场辐射：CISPR22/EN55022(信息技术产品），a)（灯具）；CISPR14-1，CISPR15/EN55015CISPR11/EN55011（工科医），（电磁炉）；的灯具），CISPR11b) 磁场辐射：CISPR15（工作电流频率超过100Hz（只对辅助设备）。
9kHz的一部分设备除外），CISPR13 c) 骚扰功率：CISPR14-1（工作频率不超过(RE)测试方法：3. 辐射发射辐射发射测试仪器和设备：1)以下一般用双以上）、电波暗室、天线（1G a) 电场辐射：接收机（1G以下）、频谱仪（1G1G以上喇叭天线）；锥和对数周期的组合或用宽带复合天线，磁场辐射：接收机、三环天线或单小环远天线；b) 骚扰功率：接收机、功率吸收钳。
c)CISPR16-1-3的要求，吸收钳遵循CISPR16-1-4接收机遵循CISPR16-1-1的要求，天线、场地遵循的要求。
辐射发射测试场地布置：2)精品文档．a)电场辐射：也是分台式与落地式，与传导发射相同（因为辐射发射结果与产品布置的关系尤为密切，因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内的受试样品）；直径的环形三环EUT最大尺寸是有限制的，以2m b)磁场辐射：不同尺寸的三环天线对能够测试的的电磁炉用超过1.6m的EUT能够放在三环天线中心测试；在CISPR11中，天线为例，长度小于1.6m；直径的单环远天线在0.6m3m外测量，最低高度1m（通0.8m台式设备放在0.8m的非金属桌子上，离其他金属物体至少c) 骚扰功率：分台式与落地式，的非金中是至少0.4m）；落地式设备放在0.1m常是屏蔽室的金属内墙，这个距离要求在CISPR14-1的功率吸收钳导轨上，吸收钳套在线缆上，电流互0.8m、长6m属支撑上；被测线缆（LUT）布置在高感器端朝向被测设备。
电磁兼容测试项目
什么是电磁兼容性（EMC）测试？EMC测试有助于大限度地降低设备产生的辐射或传导辐射干扰其附近其他电子产品的可能性。
还进行了EMC测试，以确保您自己的电子设备能够在其他电磁辐射源周围继续按预期运行。
电磁兼容（EMC）是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定，是产品质量重要的指标之一，电磁兼容的测量由测试场地和测试仪器组成。
EMC包含两大项：EMI（干扰、辐射、发射）和EMS(敏感度、抗干扰）EMI测试项包括：RE（辐射，发射）、CE(传导干扰）、Harmonic（谐波）、Flicker (闪烁) ……EMS测试项包括：ESD （静电）EFT（瞬态脉冲干扰）DIP(电压跌落）CS（传导抗干扰）RS（辐射抗干扰）Surge（浪涌，雷击）PSMS(工频磁场搞扰度）……电磁兼容测试项目主要有一下七项：一、电磁兼容测试辐射发射（RE）1.辐射发射（RE）测试概述辐射发射（Radiated Emission）测试是测量EUT通过空间传播的辐射骚扰场强。
可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。
另外，家电和电动工具、AV产品的辅助设备有功率辐射发射的要求（称为骚扰功率）。
2.辐射发射（RE）测试标准：a）电场辐射：CISPR22/EN55022（信息技术产品），CISPR13/EN55013（音频类产品），CISPR11/EN55011（工科医），CISPR14-1，CISPR15/EN55015（灯具）；b）磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；c）骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。
二、电磁兼容测试传导发射1.什么是传导发射传导发射（Conducted Emission）测试，通常也会被称为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。
辐射发射(RE)测试
辐射发射(ＲE)1、辐射发射（RＥ)测试概述辐射发射（Raｄｉａted Ｅmissｉon)测试就是测量EＵT通过空间传播得辐射骚扰场强。
可以分为磁场辐射、电场辐射,前者针对灯具与电磁炉,后者则应用普遍。
另外,家电与电动工具、AV产品得辅助设备有功率辐射发射得要求(称为骚扰功率)。
2、辐射发射(RE)测试标准:ａ) 电场辐射:CISPＲ22/EN550２２(信息技术产品),CISPR1３/EN5５01３（音频类产品),CＩSPR１1/EＮ5501１(工科医)，CＩSPR14-1,CISＰR15/EN5５０15（灯具);b）磁场辐射:CISPR15（工作电流频率超过100Hz得灯具),ＣISPR11（电磁炉）；ｃ) 骚扰功率：CISPR1４-1(工作频率不超过9kHz得一部分设备除外),CISＰＲ13（只对辅助设备)。
３、辐射发射(RＥ)测试方法:１) 辐射发射测试仪器与设备：a）电场辐射:接收机(1G以下)、频谱仪(１G以上)、电波暗室、天线(1Ｇ以下一般用双锥与对数周期得组合或用宽带复合天线,１G以上喇叭天线)；b) 磁场辐射:接收机、三环天线或单小环远天线;ｃ）骚扰功率:接收机、功率吸收钳。
ﻫ接收机遵循CIＳPＲ1６-１-1得要求，天线、场地遵循C ＩSPR1６－1－4得要求,吸收钳遵循ＣISPＲ1６－1-3得要求。
2) 辐射发射测试场地布置：a)电场辐射:也就是分台式与落地式,与传导发射相同(因为辐射发射结果与产品布置得关系尤为密切,因此需要严格按照标准布置包括产品、辅助设备、所有电缆在内得受试样品);b)磁场辐射:不同尺寸得三环天线对能够测试得EUＴ最大尺寸就是有限制得,以2m直径得环形三环天线为例,长度小于1、6m得EUT能够放在三环天线中心测试；在ＣＩSPR1１中，超过1、6m得电磁炉用０、6m直径得单环远天线在3ｍ外测量,最低高度１ｍ;ｃ）骚扰功率:分台式与落地式,台式设备放在０、8m得非金属桌子上,离其她金属物体至少０、8m(通常就是屏蔽室得金属内墙，这个距离要求在CISPＲ14-1中就是至少0、4m);落地式设备放在0、1m得非金属支撑上;被测线缆(LUＴ)布置在高0、8m、长６m得功率吸收钳导轨上,吸收钳套在线缆上,电流互感器端朝向被测设备。
EMC实验中RE理论干扰源的详细资料分析
EMC实验中RE理论干扰源的详细资料分析
前言
RE实验是EMC实验中非常容易出问题的一类实验，几乎每一款产品都会存在辐射超标的问题，而RE实验的整改也往往是非常耗费时间的，没有一个清晰的，系统性的整改思路，往往会使问题反反复复。
下面介绍一些理论知识及分析方法。
电磁干扰问题包含三要素，即干扰源，干扰路径和敏感设备。
在RE测试中，接收机就是敏感设备，接收测试样件内部产生的并且由空间（干扰路径）辐射出来的电磁波，再参考相应的产品标准来判断是否通过试验。
分析辐射发射问题可以从三要素角度分析，去掉其中一个要素就可以解决辐射发射的问题。
今天主要介绍干扰源。
1．辐射是如何产生的？
产生电磁辐射的两个必要条件是时变驱动源和天线。
由奥斯特实验可知，磁场是由电流产生的，通电导线周围会产生磁场，磁场正比于电流，反比于离开导体的距离且磁场方向与电流方向有关。
所以需要注意的是辐射发射中的时变驱动源指的是时变电流源，电流可以产生磁场，而电压不能。
按照麦克斯韦的电磁场理论,变化的电场产生磁场，周期性变化的电场产生同频率的周期性变化的磁场。
变化的电场和磁场总是相互联系的,形成一个不可分离的统一的场，这就是电磁场；电磁场由近及远地传播，就形成电磁波。
电磁波具有3个基本量：幅值、频率和相位。
电磁波的传播速度是光速，C=λf，C=3*108m/s，f为频率，单位Hz, λ指波长，单位是m。
在低频的电磁振荡中，电磁之间的相互作用比较缓慢，其能量几乎全部返回原电路而没有辐射出去；在高频的电磁振荡中，电磁互变很快，能量不可能全部返回原振荡电路，于是。
电磁辐射骚扰原因查找及整改步骤
电磁辐射骚扰原因查找及整改步骤辐射骚扰（简称RE），主要是指能量以电磁波形式由源发射到空间或能量以电磁波形式在空间传播的现象。
凡是电子产品都有相应的辐射骚扰要求。
抑制辐射骚扰的最好方法还是重新对PCB的设计进行修正并重新合理设计，但在我们在实际工作中也经常发现,如用户在摩尔实验室(MORLAB)进行测试并发现辐射骚扰不合格时, 此时的产品往往已经设计定型并处于等待上市的最后阶段，重新修改PCB的设计工作，不仅会增大生产成本，而且会使得产品延误而错失商机。
因此研究产品辐射骚扰的抑制在具有一定的现实意义。
本文将以摩尔实验室多年的EMC经验, 以信息技术产品为例简单介绍辐射骚扰的测试方法以及如何查找失败原因和我们常用的整改对策等。
1、RE测试场地布局如下2、辐射骚扰测试限值要求3、辐射骚扰整改的一般步骤1. 要了解产品的工作特点，尽量多地了解当前产品辐射骚扰超标具体情况;2. 针对具体失败问题，了解产品电路设计原理，根据客户提供的信息判断何种类型的超标。
找出骚扰源，工作所需的振荡信号;3. 分析电路，使用近场探头进行探查以确定骚扰源和其的的骚扰途径;4. 为了确保方法正确，采取必要的排查测试并做问题症结的进一步确认;5. 综合分析结果，找到造成骚扰的根本原因,这时就可采取措施进行整改了。
根据超标的严重性一般可采用源头整改或为了方便直接从骚扰途径处下手（可以以6dB为限）;6. 验证整改效果，效果不理想则返回继续分析查找原因更改整改方法，效果好则要求更便捷经济理想的方法;7. 总结经验，记录整改方法;4、如何查找辐射杂散骚扰产生的原因一般来讲，大多数情况下都是可以通过排除法来查找辐射产生的原因（尤其是对设备不是很了解的情况）。
具体分析过程如下表流程所示：5、线缆及屏蔽问题整改建议1. 金属机箱屏蔽性能的改善改善机箱的缝隙，增加接合面上的禁锢件数目及接触表面的平整度，采取永久性的接缝，用导电衬垫来改善接触表秒的接触性能；通风口应采用防尘板，或采用波导通风板，键盘等应采用隔舱；印刷板及设备内部布线等可能产生辐射骚扰的布局，应远离缝隙或功能行开孔的部位，或采取屏蔽的补救措施或重新布局。
电磁兼容常用名词解释(中英文)
一、EMI（Electro-Magnetic Interference）---电磁骚扰测试EMI测试主要内容：1、Radiated Emission －辐射骚扰测试2、Conducted Emission－传导骚扰测试3、Harmonic－谐波电流骚扰测试4、Flicker－电压变化和闪烁测试二、EMS（Electro-Magnetic Susceptibility）---电磁抗扰度测试此测试之目的为：检测电器产品能否在电磁环境中稳定工作，不受影响。
EMS测试主要内容：1、ESD－静电抗扰度测试2、RS－射频电磁场辐射抗扰度测试3、CS－射频场感应的传导骚扰抗扰度测试4、DIP－电压暂降，短时中断和电压变化抗扰度测试5、SURGE－浪涌（冲击）抗扰度测试6、EFT－电快速瞬变脉冲群抗扰度测试7、PFMF－工频磁场抗扰度测试8、杂散定义：指用标准测试信号调制时在除载频和由于正常调制和切换瞬态引起的边带及邻道以外离散频率上的辐射（既远端辐射）。
杂散辐射按其来源可分为传导型和辐射型两种。
9、传导杂散：指在天线的接头处50欧姆负载上测得的任意离散信号的电平功率。
10、辐射杂散：测试设备的机壳、结构及互连电缆引起的杂散骚扰。
测试条件首选在电波暗室内进行，或是在户外进行。
1、RE：辐射发射(RE)（100k～2.7G)Radiated Emission ：辐射骚扰测试2、CE：传导干扰CE（conduction emission）（150kHz～108MHz）：传导骚扰测试3、RS（Radiated Susceptibility）：辐射抗扰：射频电磁场辐射抗扰度测试4、CS（Conducted Susceptibility）：传导抗干扰：射频场感应的传导骚扰抗扰度测试5、EFT：瞬态脉冲干扰：电快速瞬变脉冲群抗扰度测试6、DIP：电压跌落：电压暂降，短时中断和电压变化抗扰度测试7、ESD：静电：静电抗扰度测试8、Surge：浪涌：抗扰度浪涌（冲击）抗扰度测试9、LISN，Line Impedance Stabilization Network的缩写，即线路阻抗稳定网络。
辐射发射(RE)测试
辐射发射(RE)1.辐射发射(RE)测试概述辐射发射（Radiated Emission）测试是测量EUT通过空间传播的辐射骚扰场强。
可以分为磁场辐射、电场辐射，前者针对灯具和电磁炉，后者则应用普遍。
另外，家电和电动工具、AV产品的辅助设备有功率辐射发射的要求（称为骚扰功率）。
2. 辐射发射(RE)测试标准:a) 电场辐射：CISPR22/EN55022(信息技术产品），CISPR13/EN55013（音频类产品），CISPR11/EN55011（工科医），CISPR14-1，CISPR15/EN55015（灯具）；b) 磁场辐射：CISPR15（工作电流频率超过100Hz的灯具），CISPR11（电磁炉）；c) 骚扰功率：CISPR14-1（工作频率不超过9kHz的一部分设备除外），CISPR13（只对辅助设备）。
3. 辐射发射(RE)测试方法：1) 辐射发射测试仪器和设备：a) 电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）；b) 磁场辐射：接收机、三环天线或单小环远天线；c) 骚扰功率：接收机、功率吸收钳。
接收机遵循CISPR16-1-1的要求，天线、场地遵循CISPR16-1-4的要求，吸收钳遵循CISPR16-1-3的要求。
2) 辐射发射测试场地布置：b)磁场辐射：不同尺寸的三环天线对能够测试的EUT最大尺寸是有限制的，以2m直径的环形三环天线为例，长度小于1.6m的EUT能够放在三环天线中心测试；在CISPR11中，超过1.6m的电磁炉用0.6m直径的单环远天线在3m外测量，最低高度1m；c)骚扰功率：分台式与落地式，台式设备放在0.8m的非金属桌子上，离其他金属物体至少0.8m（通常是屏蔽室的金属墙，这个距离要求在CISPR14-1中是至少0.4m）；落地式设备放在0.1m的非金属支撑上；被测线缆（LUT）布置在高0.8m、长6m的功率吸收钳导轨上，吸收钳套在线缆上，电流互感器端朝向被测设备。
电波暗室辐射发射测试步骤
电波暗室辐射发射测试步骤一、引言电波暗室辐射发射测试是电磁兼容性测试的重要环节，主要用于评估电子设备在特定环境下的电磁辐射水平。
通过该测试，可以发现并解决设备潜在的电磁干扰问题，确保其在实际使用中的稳定性和可靠性。
本文将详细介绍电波暗室辐射发射测试的步骤，帮助读者了解并掌握这一测试技术。
二、测试前准备在开始辐射发射测试之前，需要进行一系列准备工作。
首先，需要选择合适的电波暗室，确保暗室的屏蔽效能满足测试要求。
其次，根据被测设备的规格和测试标准，确定所需的测试频率范围和测试场地布置。
此外，还需准备相应的测试设备和测试仪器，如频谱分析仪、天线、功率放大器等。
确保设备在正常工作状态下，避免因设备故障影响测试结果。
三、设备安装与校准在测试前，需要对测试设备进行安装和校准。
首先，将天线安装在电波暗室的接收点上，确保天线与接收设备的连接稳定可靠。
然后，根据测试要求调整天线的高度和角度，以获得准确的测试数据。
接下来，对频谱分析仪进行校准，确保其读数准确无误。
此外，还需对其他测试仪器进行检查和校准，确保其在正常工作状态下。
四、辐射发射测试完成设备安装与校准后，可以进行辐射发射测试。
首先，记录测试环境的背景噪声水平，以便后续对测试数据进行修正。
然后，将被测设备放置在发射台上，启动设备并记录其在各个频点的辐射发射水平。
在此过程中，需注意避免设备运行不稳定或出现故障等情况，以免影响测试结果的准确性。
在完成所有频点的测试后，将数据汇总并进行分析，以评估被测设备的电磁兼容性。
五、数据分析与结果解读完成辐射发射测试后，需要对测试数据进行处理和分析。
首先，对采集到的数据进行滤波和背景噪声修正，以获得准确的辐射发射值。
然后，将测试数据与相应的电磁兼容性标准进行比对，评估被测设备的电磁辐射水平是否符合标准要求。
最后，根据测试结果解读设备的电磁兼容性能，并提出相应的改进建议或优化方案。
需要注意的是，在解读结果时需要综合考虑设备的整体性能和实际使用环境，以便更加准确地评估设备的性能表现。
re试验.标准
re试验.标准
"RE试验" 的具体含义可能会因上下文而异。
通常情况下，"RE" 不是一个通用的标准缩写，而是某种领域或领域内的特定缩写。
因此，为了了解"RE试验" 所指的具体标准，需要更多的上下文信息。
以下是一些可能的解释：
1. 兴奋性反应试验（Reactivity Test）：RE试验可能指的是在核反应堆工程中使用的兴奋性反应试验。
这些试验用于评估核燃料元件对中子流的反应。
2. 再生试验（Regeneration Test）：RE试验可能指的是在化学工程或环境工程中进行的再生试验，这些试验用于评估吸附剂或催化剂的再生能力。
3. 维护和修复试验（Repair and Maintenance Tests）：RE试验也可能指的是进行维护和修复的试验，例如在工程或机械领域中，对设备或机器进行维护和修复的测试。
4. 真空退气试验（Residual Gas Analyzers Evacuation Test）：在物理研究领域，RE试验可能指的是真空系统中进行的退气试验，通常使用质谱仪来分析真空系统中的气体成分。
因此，具体的"RE试验" 标准取决于所指领域和具体上下文。
如果您能提供更多上下文或详细信息，我将能够提供更具体的信息。
emi re标准
EMI RE标准（Electromagnetic Immunity and Radiation Emission Standard）是指电磁兼容性（EMC）方面的标准，包括电磁免疫和辐射发射两个方面。
电磁兼容性（EMC）是指设备或系统在其电磁环境中能正常工作，并不对环境产生不能接受的电磁干扰。
电磁兼容性是电子设备或系统在设计和使用过程中必须考虑的重要因素。
EMI RE标准主要涉及以下两个方面：
1. 电磁免疫(EMI)：指设备在受到外部电磁干扰时，仍能维持正常工作的能力。
EMI主要包括发射和抗干扰两部分。
发射是指设备产生的电磁干扰，抗干扰是指设备对外部电磁干扰的抵抗能力。
2. 辐射发射(RE)：指设备产生的电磁辐射，包括发射强度、频率、方向等参数。
辐射发射的控制是为了防止电磁辐射对其他设备产生干扰。
具体的EMI RE标准值会根据不同的国家和地区的规定有所不同。
例如，我国的电磁兼容性标准为GB/T 17626-2008《电磁兼容通用规范》，其中就包括了电磁辐射发射和电磁场抗干扰的内容。
总的来说，EMI RE标准是保障电子设备或系统在复杂的电磁环境中正常工作的重要手段，其目的是确保设备或系统在电磁兼容的前提下，能够稳定、可靠地工作。
辐射发射（RE）
辐射发射（RE）辐射发射（RE）测试是EMC的重要测试项之⼀，也是问题最多、最不容易通过的项⽬。
不同类型的设备进⾏辐射发射测试时都需选取相应的产品标准，按照不同的设备等级和分类，来确定被测试设备（EUT）的测量限值和测试需求。
本篇⽂章主要从定义、试验⽬的、试验设备、试验⽅法、试验配置等⽅⾯展开说明。
1. 定义辐射：辐射是能量以电磁波形式由源发射到空间的现象。
虽然我们看不到摸不着，但就像空⽓⼀样，我们知道它是切实存在的，⽐如我们⽇常⽣活中经常说的⼿机辐射、电脑辐射等。
辐射发射：辐射发射指电⼦、电⽓产品或系统由其内部电路⼯作时向其周围空间发射的电磁波。
这个发射是通过空⽓作为传播路径⽽不是导线（包括信号线和电源线），既然称之为发射，那么肯定相对⽽⾔在其周围空间就有接收物体或设备存在。
2. 试验⽬的辐射发射（RE）试验主要测试电⼦、电⽓设备或系统在正常⼯作时⾃⾝对外界的辐射⼲扰强度，包括来⾃电路板、机箱、电缆及连接线等所有部件的辐射骚扰。
通过将试验测量值与限值⽐较来判断EUT的辐射发射是否合格，测量值低于限值则PASS，反之则FAIL。
Tip：不同类型的产品可能有不同的限值，要结合我们上⼀篇讲述的产品专⽤标准或产品类标准来查找确定。
3. 试验设备及必备条件3.1 测量接收机：测量接收机是EMI测试中最常⽤的基本测试仪器，仪器类型包括准峰值测量接收机、峰值测量接收机、平均值测量接收机和均⽅根值测量接收机。
YY0505要求测量接收机测试范围覆盖30MHz—18GHz，具备PK（峰值）、QP（准峰值）、AV（平均值）检波器，测量接收机的⼏个重要指标分别是：6dB处的带宽、充电时间常数、放电时间常数、临界阻尼指⽰器的机械时间常数、过载系数。
GB/T6113.1规定了频率段范围：A频段——9～150kHz；B频段——0.15～30MHz；C频段——30～300MHz；D频段——300～1000MHz；E频段------1GHz以上对于准峰值测量接收机（包含测试控制系统和计算机软件），要求特性如下在准峰值测量时，如果想要在某个频率点得到⽐较稳定的测量值，则测量时间应⼤于检波器充放电时间和电表机械时间常数之和，并且测量不⽌⼀个周期，所以⼀般准峰值测量时间要求⽐较长；在实际测量中，往往先⽤峰值进⾏全频段测量，然后再对接近或超过限值的频率点进⾏准峰值测量，这么做可以⼤⼤节省测量时间。
电磁兼容re测试原理
电磁兼容re测试原理电磁兼容(EMC)是指在电子设备中，各种电磁辐射源和受辐射源之间能够互相协调工作，不会出现相互干扰的现象。
电磁兼容性测试（Electromagnetic Compatibility Test，简称EMC测试）则是通过对电子设备和系统进行一系列测试，验证其在电磁环境下的正常工作能力。
EMC测试的目的是确保电子设备在正常使用时，不会对周围的其他设备或系统产生干扰，同时也能够抵御来自外部的电磁干扰。
在现代社会中，电子设备和系统的种类繁多，它们之间的电磁相互影响也越来越复杂。
因此，EMC测试成为了确保各种设备和系统能够和谐共存的重要手段。
EMC测试主要包括辐射测试和传导测试两个方面。
辐射测试是指对设备和系统辐射出去的电磁波进行测试，包括电磁辐射和电磁敏感度测试。
电磁辐射测试是通过测量设备在工作时所辐射出去的电磁波的强度和频率分布来评估其辐射性能。
而电磁敏感度测试则是通过将设备置于一定的电磁环境中，观察其是否对外界电磁干扰产生敏感反应。
传导测试则是对设备和系统内部的导线、电缆等传导介质进行测试，评估其传导性能。
在进行EMC测试时，需要使用一系列的测试设备和测试方法。
常用的测试设备包括信号发生器、频谱分析仪、天线和探头等。
而测试方法则根据不同的测试要求和标准进行选择，常用的测试方法包括辐射场扫描法、辐射场室法、传导电流法等。
EMC测试的原理基于电磁场的相互作用和波动性质。
电磁场是由电场和磁场互相耦合形成的，它们的变化会相互影响，产生电磁波的传播。
在进行EMC测试时，通过测量电磁波的强度、频率和分布等参数，可以评估设备和系统的辐射性能和传导性能。
同时，通过模拟不同的电磁环境，可以测试设备和系统的抗干扰能力和电磁敏感度。
EMC测试的结果可以用来评估设备和系统是否符合相关的EMC标准。
常见的EMC标准包括国际电工委员会（IEC）的IEC 61000系列标准、美国联邦通信委员会（FCC）的FCC Part 15标准等。
