防雷工程量计算
防雷与接地工程工程量计算课件
沿支架安装
防雷与接地工程工程量计算
10
沿支墩敷设：
防雷与接地工程工程量计算
11
主筋做 引下线
防雷与接地工程工程量计算
12
接地测试点
防雷与接地工程工程量计算
13
等电位 接地箱
防雷与接地工程工程量计算
14
地梁钢筋
防雷与接地工程工程量计算
15
2、计算工程量：
（1）避雷带 （2）引下线 （3) 接地母线
基础接地平面图-Model.pdf
屋顶防雷平面图-Model.pdf
防雷与接地工程工程量计算
5
防雷与接地工程工程量计算
6
防雷与接地工程工程量计算
7
防雷与接地工程工程量计算
8
看图并思考：
1、本工程的避雷网、引下线和接地 是如何实施的？
2、分析根据图纸应计算哪些工程量？
防雷与接地工程工程量计算
9
防雷与接地工程工程量计算
18
其他工程量计算？
防雷与接地工程工程量计算
19
1、总等电位箱 2、接地测试点 3、柱主筋与圈梁钢筋焊接 4、接地电阻测试 5、支墩
防雷与接地工程工程量计算
20
防雷接地工程 工程造价
防雷与接地工程工程量计算
1
知识回顾：
防雷接地工程分为哪几部分？
防雷与接地工程工程量计算
2
防雷与接地工程工程量计算
3
1.接闪器：算
4
新课引入：
2014年造价员考题：
请根据给定的图计算工程量，按照《建设工程工程 量清单计价规范》2013、《通用安装工程工程量计 算规范》2013和《江苏省安装工程计价定额》2014 的有关规定，计算综合单价和分部分项工程费。
建筑防雷接地工程工程量计算
７．１ 知识链接
７.１.１ 建筑防雷接地工程计算内容 建筑防雷接地工程是建筑电气安装工程的一部分，其计算内容由接闪器、
引下线、接地装置及等电位联结组成。 接闪器根据建筑物的功能及规模不同，通常有避雷针、避雷网、避雷带
等形式。引下线根据敷设方式有单独敷设引下线和利用建筑物主筋作引 下线两种，单独敷设引下线一般由引下线、引下线支持卡子、断接卡子、 引下线保护管等组成，可明敷设也可暗敷设；利用建筑物主筋作引下线 时应考虑接出预埋测试板。 接地装置一般由接地母线、接地极组成，常用的接地极可以是钢管、角 钢、钢板、铜板或利用建筑物底板钢筋作接地极等。
返回
表７.２ 定额项目套用练习表
返回
表７.３ 工程量计算表
返回
图７.１ 防雷平面布置图
返回
图７.２ 引下线布置图
返回
表７.４ 工程量计算表
返回
图７.３ 防雷平面布置图
返回
谢谢观赏
下一页 返回
７．１ 知识链接
等电位联结，是将建筑物中各电气装置和其他装置外露的金属及可导电 部分与人工或自然接地体用导体连接起来，以减少电位差。等电位联结 有总等电位联结、局部等电位联结和辅助等电位联结。
７.１.２ 建筑防雷接地工程预算定额列项 根据《甘肃省安装工程预算定额》第四册，建筑防雷接地工程常用定额
7．３ 实训内容
３． 实训操作 （１）某建筑物电气设计系统接地设在配电箱ＡＬ下，接地极采用镀锌
角钢５０ｍｍ×５０ｍｍ×５ｍｍ×２５００ｍｍ，直立打入地下，顶 埋深１ｍ，接地极距外墙皮３ｍ，相邻接地极间距为５ｍ。接地母线采 用４０ｍｍ×４ｍｍ 镀锌扁铁，埋深１ｍ。请计算防雷接地工程量并填 写表７．５。 （２）某建筑物屋面防雷接地设计如图７．３ ｍｍ 镀锌圆钢沿折板支架敷设（标高为１０．４０ｍ），利用构造柱主 筋作引下线，每根柱按两根主筋引下考虑，在距室外地坪１．２０ｍ 处 设预埋测试板，利用建筑物基础底板钢筋作自然接地极（标高－１．４

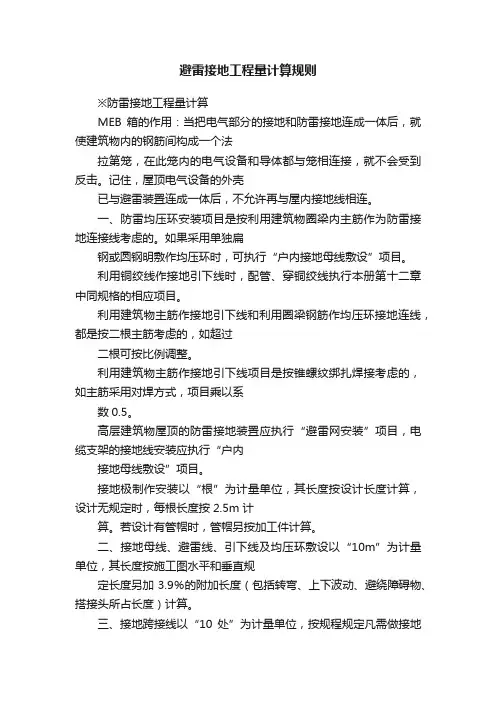

避雷接地工程量计算规则
避雷接地工程量计算规则※防雷接地工程量计算MEB 箱的作用：当把电气部分的接地和防雷接地连成一体后，就使建筑物内的钢筋间构成一个法拉第笼，在此笼内的电气设备和导体都与笼相连接，就不会受到反击。
记住，屋顶电气设备的外壳已与避雷装置连成一体后，不允许再与屋内接地线相连。
一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。
如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。
利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。
利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线，都是按二根主筋考虑的，如超过二根可按比例调整。
利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采用对焊方式，项目乘以系数0.5。
高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。
接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m 计算。
若设计有管帽时，管帽另按加工件计算。
二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位，其长度按施工图水平和垂直规定长度另加3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。
三、接地跨接线以“10 处”为计量单位，按规程规定凡需做接地跨接线的工程，每跨接一次按一处计算。
四、避雷针的加工制作、安装，以“根”或“组”为计量单位计算，独立避雷针安装以“基”为计量单位计算。
长度、高度、数量均按设计规定。
五、半导体少长针消雷装置安装以“套”为计量单位计算，按设计安装高度分别执行相应项目。
装置本身由设备制造厂成套供货。
六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。
七、断接卡子制作安装以“10 套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
防雷接地工程量计算
三、接地跨接线以“处”为计量单位，按规范规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处” 计算。
四、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。长度、高度、数量均按设计规定。独立避雷针的加工制作应执行“一般铁件”制作定额或按成品计算。
⑴、被利用主钢筋单根延长米L乘以设计要求利用基础钢筋根数n：
L×n ---------（a）钢筋全长
⑵、被利用钢筋全长除以6（按平均为6m焊接一处）
(L×n)/6 -------- （b）连接处
⑶、被利用钢筋单根长度乘利用根数n减一再除以6（按平均每6m两根主筋间跨接一处）
防雷及接地装置工程量计算规则
一、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算。若设计有管帽时，管帽另按加工件计算。
二、接地母线敷设、避雷线敷设，按设计长度以“10m”为计量单位计算工程量。其长度按施工图设计水平和垂直规定长度另加3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。计算主材费时应另加增加规定的损耗率。
********************************************
屋顶避雷网：计算长度
避雷引下线：计算长度
接地母线：计算长度
接地极：计算根数（角钢、钢管接地极）或面积（利用基础钢筋）
接地断接卡：个数
断接卡箱：个数
接地网调试：系统 或
接地极调试：组
*******************************************
防雷工程 接地工程量计算，尤其是利用建筑物钢筋作训讲义》中已作答复，现进一步明确如下：
防雷接地工程量计算
防雷及接地装置计算规则1、接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算，若设计有管帽时，管帽量按加工件计算，一般在三类土以上的地方使用钢管接地极你必须使用管帽，管帽一般是厚度6MM，直径80--90的钢板组成。
2、接地母线敷设，按设计长度以“m”为计量单位计算工程。
接地母线、避雷线敷设均按延长米计算，其长度按施工图设计水平和垂直规定长度量另加3.9%的附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算工程量，计算主材费时应另增加规定的损耗率。
3、接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
4、避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。
长度、高度、数量均按设计规定。
独立避雷针的加工制作应执行“一般铁件”制作子目或按成品计算。
5、半导体少长针消雷装置安装以“套”为计量单位，按设计安装高度分别执行相应子目。
装置本身由设备制造厂成套供货。
6、利用建筑物内主筋作接地引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。
7、断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
8、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”定额，电缆支架的接地线安装应执行“户内接地母线敷设”子目。
避雷小针各省执行有差异，浙江省是按“接地跨接”子目乘以系数执行，小针按主菜计入！9、均压环敷设以“m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
10、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗，设计一般要求接地)，按设计规定接地的金属窗数进行计算。
防雷工程量计算
1、接闪器安装工程量计算避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
1）、定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。
②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。
(2)避雷针加工制作，以“根”为计量单位。
(3)避雷针拉线安装，以三根为一组，以“组”计量。
2）、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。
工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％)式中 3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量①单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。
②利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。
2、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。
1）、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％)2）、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
用柱内主筋作“引下线”时，定额按焊两根主筋考虑，以“m”计量，超过两根主筋时可按比例调整。
3）、断接卡子制作、安装，按“套”计量。
防雷系统工程量计算及定额套用
防雷系统工程量计算及定额套用防雷系统工程量计算及定额套用防雷接地系统，主要解决以下几个问题的工程量计算与定额套用：（1）避雷针制作、安装；（2）避雷网安装；（3）避雷引下线敷设；（4）接地极的制作安装；防雷及接地系统计价的编制，主要应用第九章防雷及接地装置的有关项目，该章定额适用于建筑物、构筑物的防雷接地，变配电系统接地，设备接地以及避雷针的接地装置，但不适应采用爆破法施工敷设接地线、安装接地极，也不包括高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测定工作。
1、避雷针制作、安装注意问题：避雷针制作的未计价主要材料是：针尖、针体材料（如钢管、圆钢、铜质针尖等）。
避雷针安装不包括针体制作，独立避雷针加工制作应执行“一般铁构件” 制作定额。
普通避雷针安装在木杆和水泥杆上，包括避雷引下线安装。
避雷针安装均已考虑了高空作业的因素。
现场工程施工中，避雷针一般是由成套购买，自己动手制作的只是：多层或别墅上面的避雷针，用12钢筋制作，沿女儿墙或屋脊敷设，暗装，高度一般在30厘米左右。
2、避雷网安装定额分类：沿混凝土块敷设、沿折板支架敷设、混凝土块制作、利用圈梁钢筋均压环敷设和柱子主筋与圈梁钢筋焊。
避雷网敷设以“10m”为计量单位，工程量按施工图图示延长米计算，其长度按施工图设计水平和垂直规定长度另加3.9%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算，即避雷网敷设长度（m）＝施工图设计长度（m）×（1＋3.9%）2.1混凝土块制作以“10块”为计量单位，工程量按施工图图示数量计算，施工图未说明时，避雷网直线段可按1～1.5米／1块、转弯段可按0.5～1米／1块考虑。
2.2均压环敷设以“10m”为计量单位，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。
长度按设计需要作均压接地的圈梁中心线长度，以延长米计算。
2.3柱子主筋与圈梁钢筋焊接计量单位：10处，每处按两根主筋与两根圈梁钢筋焊接连接考虑，超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数，按施工图规定的设计计算。
防雷及接地装置工程量计算
防雷及接地装置工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以根或组计量。
②独立避雷针安装以基计量，长度、高度、数量均按设计规定(2)避雷针加工制作，以根为计量单位。
(3)避雷针拉线安装，以三根为一组，以组计量。
2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以m计量。
工程量计算式如下：避雷网长度＝按图示尺寸计算的长度(1+3．9％)式中3.9％为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
（2）混凝土块制作，以块计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以m计量1）单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按延长米计算，执行均压环敷设项目。
2）利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按延长米计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
（4）柱子主筋与圈梁焊接，以处计量柱子主筋与圈梁连接的处数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。
建筑物防雷接地组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。
1、引下线安装，按施工图建筑物高度计算，以延长米计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度(1+3．9％)2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
用柱内主筋作引下线时，定额按焊按两根主筋考虑，以m计量，超过两根主筋时可按比例调整。
7.18.127防雷接地系统工程量计算规定一
沿混凝土块敷设
避雷网安装
“m”
沿折板支架敷设
二、避雷网的工程量计算
2. 混凝土块制作
混凝土块制作，以“块”为计算单位，混凝土块数量按施工图图示数量计 算，施工图没明确时，按支持卡子的数量考虑。支持卡子常埋设于女儿墙上或 混凝土支座上，避雷网（带）水平敷设时，支持卡子间距为1.0～1.5 m，转弯 处为0.5m。
避雷针制作
普通避雷针制作 独立避雷针制作
“根”
避雷针制作
“kg”
一般铁构件制作
一、避雷针的工程量计算
2. 避雷针安装
普通避雷针按安装部位、安装高度以及避雷针针长的不同划分定额 子目，分别以“根”为计算单位；
独立避雷针安装定额按针长划分，以“基”为计算单位。
避雷针制作
普通避雷针制作 独立避雷针制作
“根” “基”
“m”
户内接地母线敷设
THANKS
防雷接地系统工程量计算规定一
二、避雷网的工程量计算
1. 避雷网安装
当避雷带形成网状时就称为避雷网，是用于保护建筑物屋顶水平面不受雷击。
避雷网安装有沿混凝土块敷设和沿折板支架敷设两项定额，均以“m”为
计算单位，避雷网（带）安装定额已包括了支持卡子的制作与埋设，但其工程
量要考虑附加长度，计算式为：
避雷网（带）长度（m）＝按图示尺寸计算的长度（m）×（1＋3.9%）
三、均压环的工程量计算
1. 均压环的概念
均压环是高层建筑物利用圈梁内的水平钢筋或单独敷设的扁钢与引下线可 靠连接形成的，用作降低接触电压，以防止侧向雷击。
一般情况下，当建筑物高度超过30m时，在建筑物的侧面，从30m高度算 起，每向上三层，应沿建筑物四周在结构圈梁内敷设均压环（-25×4扁钢）并 与引下线连接，30m及以上外墙上的栏杆及金属门窗等较大的金属物应与均压 环或引下线连接；30m以下每三层利用结构圈梁中的水平钢筋为均压环与引下 线可靠焊接。
防雷及接地装置工程量计算一全解
防雷及接地装置工程量计算一、接闪器安装工程量计算1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。
②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。
(2)避雷针加工制作，以“根”为计量单位。
(3)避雷针拉线安装，以三根为一组，以“组”计量。
2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。
工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％) 式中3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量①单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。
②利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。
建筑物防雷接地组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。
1、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％)2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
防雷工程量计算
②设计利用基础钢筋作接地网，其工程量计算方法：
其工程量计算方法：
⑴、被利用主钢筋单根延长米L乘以设计要求利用基础钢筋根数n：
L×n ---------（a）钢筋全长
⑵、被利用钢筋全长除以6（按平均为6m焊接一处）
(L×n)/6 -------- （b）连接处
④接地调试工程量计算
根据规范：
a.单组接地极不论由一根或二根以上，均作一次试验，测试达不到要求，加接地极后再作试验，可另计一次，即按试验次数累计。
b.接地网由多根接地极连成，可按网长50m为试验单位，不足50m也按一个网计，设计有规定网长要求的，可按设计数量计算。按网长计算调试单位后，接地极无论多少，不再计算调试费用。接地网总长度以最大外围长度为准，分格网长度不计。
例：某工程接地网如下（试验单位网长设计未定），试计算调试单位（系统）数：
网长（外围长度）＝(30+90)×2＝240m
试验单位＝网长/50＝240/50＝4.8
本工程接地网可按5个系统计算调试费用。
c.利用建筑物基础钢筋作接地网时，套用接地装置调试子目，调试系统数按设计要求的接地电阻测试断接板个数为准，设计没有测试断接板时，可参照上述b方法计算试验单位，套用接地极调试子目。
例：设计要求利用基础两根主筋作接地网，单长350m，要求4m跨接一次，试计算总焊接处：
d＝b＋c
＝(L×n)/4＋[L×(n－1)]/4
＝(350×2)/4＋[350×(2－1)]/4
＝175＋88
＝263（处）
③建筑物避雷引下线中设计的接地电阻测试断接板，可按接地跨接套用定额，每一测试断接板为一处，连接螺栓等不另计费。
防雷接地工程量计算
防雷接地工程量计算MEB箱得作用:当把电气部分得接地与防雷接地连成一体后,就使建筑物内得钢筋间构成一个法拉第笼,在此笼内得电气设备与导体都与笼相连接,就不会受到反击。
记住,屋顶电气设备得外壳已与避雷装置连成一体后,不允许再与屋内接地线相连。
一、防雷均压环安装项目就是按利用建筑物圈梁内主筋作为防雷接地连接线考虑得。
如果采用单独扁钢或圆钢明敷作均压环时,可执行“户内接地母线敷设”项目。
利用铜绞线作接地引下线时,配管、穿铜绞线执行本册第十二章中同规格得相应项目。
利用建筑物主筋作接地引下线与利用圈梁钢筋作均压环接地连线,都就是按二根主筋考虑得,如超过二根可按比例调整。
利用建筑物主筋作接地引下线项目就是按锥螺纹绑扎焊接考虑得,如主筋采用对焊方式,项目乘以系数0、5。
高层建筑物屋顶得防雷接地装置应执行“避雷网安装”项目,电缆支架得接地线安装应执行“户内接地母线敷设”项目。
接地极制作安装以“根”为计量单位,其长度按设计长度计算,设计无规定时,每根长度按2、5m计算。
若设计有管帽时,管帽另按加工件计算。
二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位,其长度按施工图水平与垂直规定长度另加3、9％得附加长度(包括转弯、上下波动、避绕障碍物、搭接头所占长度)计算。
三、接地跨接线以“10处”为计量单位,按规程规定凡需做接地跨接线得工程,每跨接一次按一处计算。
四、避雷针得加工制作、安装,以“根”或“组”为计量单位计算,独立避雷针安装以“基”为计量单位计算。
长度、高度、数量均按设计规定。
五、半导体少长针消雷装置安装以“套”为计量单位计算,按设计安装高度分别执行相应项目。
装置本身由设备制造厂成套供货。
六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。
七、断接卡子制作安装以“10套”为计量单位,按设计规定装设得断接卡子数量计算,接地检查井内得断接卡子安装按每井一套计算。
八、均压环敷设以“10m”为计量单位,工程量以设计需要做均压接地得圈梁得中心线长度按延长米计算。
防雷及接地装置工程量计算1
防雷及接地装置工程量计算标签：防雷工程量计算分类：安装电气类防雷及接地装置工程量计算一、接闪器安装工程量计算 1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。
②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。
(2)避雷针加工制作，以“根”为计量单位。
(3)避雷针拉线安装，以三根为一组，以“组”计量。
2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。
工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％) 式中 3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量 1）单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。
2）利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。
建筑物防雷接地组线 1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子： 6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。
1、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％) 2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
避雷接地工程量计算规则
※防雷接地工程量计算MEB箱的作用：当把电气部分的接地和防雷接地连成一体后，就使建筑物内的钢筋间构成一个法拉第笼，在此笼内的电气设备和导体都与笼相连接，就不会受到反击。
记住，屋顶电气设备的外壳已与避雷装置连成一体后，不允许再与屋内接地线相连。
一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。
如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。
利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。
利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线，都是按二根主筋考虑的，如超过二根可按比例调整。
利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采用对焊方式，项目乘以系数0.5。
高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。
接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5m计算。
若设计有管帽时，管帽另按加工件计算。
二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位，其长度按施工图水平和垂直规定长度另加3.9％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。
三、接地跨接线以“10处”为计量单位，按规程规定凡需做接地跨接线的工程，每跨接一次按一处计算。
四、避雷针的加工制作、安装，以“根”或“组”为计量单位计算，独立避雷针安装以“基”为计量单位计算。
长度、高度、数量均按设计规定。
五、半导体少长针消雷装置安装以“套”为计量单位计算，按设计安装高度分别执行相应项目。
装置本身由设备制造厂成套供货。
六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。
七、断接卡子制作安装以“10套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
八、均压环敷设以“10m”为计量单位，工程量以设计需要做均压接地的圈梁的中心线长度按延长米计算。
防雷接地工程量计算
防雷接地工程量计算MEB箱的作用：当把电气部分的接地和防雷接地连成一体后，就使建筑物内的钢筋间构成一个法拉第笼，在此笼内的电气设备和导体都与笼相连接，就不会受到反击。
记住，屋顶电气设备的外壳已与避雷装置连成一体后，不允许再与屋内接地线相连。
一、防雷均压环安装项目是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。
如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”项目。
利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第十二章中同规格的相应项目。
利用建筑物主筋作接地引下线和利用圈梁钢筋作均压环接地连线，都是按二根主筋考虑的，如超过二根可按比例调整。
利用建筑物主筋作接地引下线项目是按锥螺纹绑扎焊接考虑的，如主筋采用对焊方式，项目乘以系数。
高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。
接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按计算。
若设计有管帽时，管帽另按加工件计算。
二、接地母线、避雷线、引下线及均压环敷设以“10m”为计量单位，其长度按施工图水平和垂直规定长度另加％的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。
三、接地跨接线以“10处”为计量单位，按规程规定凡需做接地跨接线的工程，每跨接一次按一处计算。
四、避雷针的加工制作、安装，以“根”或“组”为计量单位计算，独立避雷针安装以“基”为计量单位计算。
长度、高度、数量均按设计规定。
五、半导体少长针消雷装置安装以“套”为计量单位计算，按设计安装高度分别执行相应项目。
装置本身由设备制造厂成套供货。
六、利用建筑物内主筋作接地引下线安装按设计图示尺寸以“10m”为计量单位计算。
七、断接卡子制作安装以“10套”为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算。
八、均压环敷设以“10m”为计量单位，工程量以设计需要做均压接地的圈梁的中心线长度按延长米计算。
防雷及接地工程量计算
• 5.所有配电箱,电视,电话分线箱等金属外壳均应接地。未标注的接地 线均为 25X4的镀锌扁钢。
• 6.电缆桥架应可靠接地。将桥架的端部用 16mm²软铜线连接起来，与 总接地干线相连。
设计室外地坪-0.300m，一层地坪标高0.000m，屋面标高3.600m。接地极采 用L50*5热镀锌角钢制作，L=2.5m,共3根，具体位置详见图纸。5-7轴/D-F轴 屋面标高为4.5米，2-5轴/D-F轴标高为3.6米。
3、接地跨接线安装
（1）卫生间等电位联接 4处
4、等电位接地端子箱、等电位接地接线盒安装
（1）总等电位端子箱 1台
（2）局部等电位
Байду номын сангаас3台
5、避雷针制作、避雷针安装
无
6、电子设备防雷装置安装
比如：像配电箱内的浪涌保护器安装
7、半导体少长针消雷装置安装
8、避雷引下线敷设 利用建筑物内主筋做接地引下线 （3.6-1.1）*4+（4.5-1.1） *2=16.8m
（4）柱主筋与圈梁钢筋焊接（计算钢筋网交叉） 15处
2、接地母线敷设
（1）所有外墙引下线处 -40*4镀锌扁铁 (户外接地母线） 1.5mX6=9m*1.039=9.35m
（2）局部等电位扁铁：-25*4镀锌扁铁 （户内接地母线）
0.7m*3处=2.1*1.039=2.18m
（3）屋面-40*4镀锌扁铁敷设（5.4+2.1+7.5）*1.039=15.585m
（每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根 时，可按比例调整）
9、断接卡子制作安装 按设计规定装设的断接卡子数量计算 4套 11、避雷网安装 水平（3.9+3.3+3.6*4+4.8+2.4+3）*2+（5.4+2.1+7.5） *3=108.6m 竖向 （ 4.5-3.6 ）*2=1.8m 合计 （ 108.6+1.8）*1.039=114.7m
防雷工程量计算
1、接闪器安装工程量计算避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
1）、定额单位ﻫ①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。
②独立避雷针安装以“基”计量,长度、高度、数量均按设计规定。
(2)避雷针加工制作,以“根”为计量单位。
ﻫ(3）避雷针拉线安装,以三根为一组,以“组”计量。
ﻫ2）、避雷网安装ﻫ（１）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。
工程量计算式如下: ﻫ避雷网长度=按图示尺寸计算的长度×（1+3．9％)ﻫ式中 3.９％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
ﻫ（2）混凝土块制作，以“块”计量,按支持卡子的数量考虑,一般每米1个,拐弯处每半米1个（3)均压环安装,以“m”计量ﻫ①单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。
ﻫ②利用建筑物圈梁内主筋作均压环时,工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算,定额按两根主筋考虑，超过两根主筋时,可按比例调整。
ﻫ(4)柱子主筋与圈梁焊接,以“处”计量ﻫ柱子主筋与圈梁连接的“处”数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时,可按比例调整。
2、引下线安装工程量计算ﻫ避雷引下线是从接闪器到断接卡子的部分,其定额划分有：沿建筑物、沿构筑物引下；利用建（构)筑物结构主筋引下;利用金属构件引下等。
1）、引下线安装，按施工图建筑物高度计算,以“延长米”计量,定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算:ﻫ引下线长度=按图示尺寸计算的长度×(1+3．９％)2)、利用建（构)筑物结构主筋作引下线安装:按下列方法计算工程量。
用柱内主筋作“引下线”时,定额按焊两根主筋考虑,以“ｍ”计量，超过两根主筋时可按比例调整。
3)、断接卡子制作、安装,按“套”计量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、接闪器安装工程量计算
避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
1）、定额单位
①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。
②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定。
(2)避雷针加工制作，以“根”为计量单位。
(3)避雷针拉线安装，以三根为一组，以“组”计量。
2）、避雷网安装
（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。
工程量计算式如下：
避雷网长度＝按图示尺寸计算的长度×(1+3．9％)
式中 3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个
（3）均压环安装，以“m”计量
①单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。
②利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
（4）柱子主筋与圈梁焊接，以“处”计量
柱子主筋与圈梁连接的“处”数按设计规定计算。
每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。
如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。
2、引下线安装工程量计算
避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。
1）、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：
引下线长度＝按图示尺寸计算的长度×(1+3．9％)
2）、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
用柱内主筋作“引下线”时，定额按焊两根主筋考虑，以“m”计量，超过两根主筋时可按比例调整。
3）、断接卡子制作、安装，按“套”计量。
按设计规定装设的断接卡子数量计算。
接地检查井内的断接卡子安装按每井一套计算。
3、接地体装置安装工程量计算
接地装置有接地母线、接地极组成，目前建筑物接地极利用建筑物基础内的钢筋作接地极，接地母线是从断接卡子处引出钢筋或扁钢预留，备用补打接地极用。
1）、接地母线安装，一般以断接卡子所在高度为母线的计算起点，算至接地极处。
接地母线材料用镀锌圆钢、镀锌扁钢或铜绞线，以“延长米”计量。
其工程量计算如下：
接地母线长度＝按图示尺寸计算的长度×(1+3．9％)
2）、接地极安装
（1）单独接地极制作、安装，以“根”为计量，按施工图图示数量计算。
（2）利用基础钢筋做接地极，以“m2”为计量单位，按基础尺寸计算工程量，引下线通过断接卡子后和基础钢筋焊接。
4、接地跨接线工程量计算
接地跨接是接地母线、引下线、接地极等遇有障碍时，需跨越而相连的接头线称为跨接。
接地跨接以“处”为计量单位。
接地跨接线安装定额包括接地跨接线、构架接地、钢铝窗接地三项内容。
1）、接地跨接一般出现在建筑物伸缩缝、沉降缝处，吊车钢轨作为接地线时的轨与轨联接处，为防静电管道法兰盘连接处，通风管道法兰盘连接处等。
2）、按规程规定凡需作接地跨接线的工程，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。
3）、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗设计一般要求接地)，按设计规定接地的金属窗数进行计算。
（玻璃幕墙）
4）、其它专业的金属管道要求在入户时进行接地的，按管道的根数进行计算。
5）、金属线管通过箱、盘、柜、盒等焊接的连接线，线管与线管连接管箍处的连接线，定额已包括其安装工作，不得再算跨接。
如上图（c）
5、其它问题
1）、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。
2）、接地装置调试
（1）接地极调试，以“组”计量，
接地极一般三根为一组，计一组调试。
如果接地电阻未达到要求时，增加接地体后需再作试验，可另计一次调试费。
（2）接地网调试，以“系统”计量。
接地网是由多根接地极连接而成的，有时是由若干组构成大接地网。
一般分网可按10至20根接地极构成。
实际工作中，如果按分网计算有困难时，可按网长每50m为一个试验单位，不足50m也可按一个网计算工程量。
设计有规定的可按设计数量计算。
