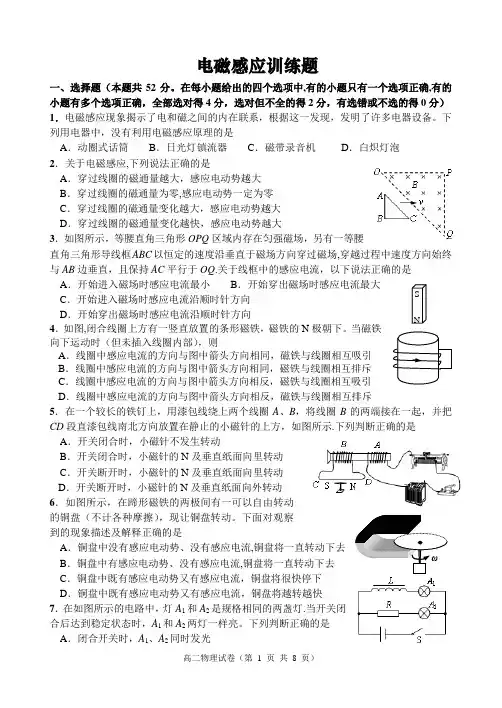

电磁感应专项训练(含答案)
电磁感应训练题一、选择题（本题共52分。
在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确，全部选对得4分，选对但不全的得2分，有选错或不选的得0分） 1．电磁感应现象揭示了电和磁之间的内在联系，根据这一发现，发明了许多电器设备。
下列用电器中，没有利用电磁感应原理的是A ．动圈式话筒B ．日光灯镇流器C ．磁带录音机D ．白炽灯泡 2．关于电磁感应,下列说法正确的是A ．穿过线圈的磁通量越大，感应电动势越大B ．穿过线圈的磁通量为零,感应电动势一定为零C ．穿过线圈的磁通量变化越大，感应电动势越大D ．穿过线圈的磁通量变化越快，感应电动势越大3．如图所示，等腰直角三角形OPQ 区域内存在匀强磁场，另有一等腰直角三角形导线框ABC 以恒定的速度沿垂直于磁场方向穿过磁场,穿越过程中速度方向始终与AB 边垂直，且保持AC 平行于OQ .关于线框中的感应电流，以下说法正确的是 A ．开始进入磁场时感应电流最小 B ．开始穿出磁场时感应电流最大C ．开始进入磁场时感应电流沿顺时针方向D ．开始穿出磁场时感应电流沿顺时针方向 4．如图,闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极朝下。
当磁铁向下运动时（但未插入线圈内部），则A ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B ．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D ．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥5．在一个较长的铁钉上，用漆包线绕上两个线圈A 、B ，将线圈B 的两端接在一起，并把CD 段直漆包线南北方向放置在静止的小磁针的上方，如图所示.下列判断正确的是A ．开关闭合时，小磁针不发生转动B ．开关闭合时，小磁针的N 及垂直纸面向里转动C ．开关断开时，小磁针的N 及垂直纸面向里转动 D ．开关断开时，小磁针的N 及垂直纸面向外转动 6．如图所示，在蹄形磁铁的两极间有一可以自由转动的铜盘（不计各种摩擦），现让铜盘转动。
(完整版)电磁感应综合练习题(基本题型,含答案)
电磁感应综合练习题（基本题型）一、选择题： 1．下面说法正确的是（ ）A ．自感电动势总是阻碍电路中原来电流增加B ．自感电动势总是阻碍电路中原来电流变化C ．电路中的电流越大，自感电动势越大D ．电路中的电流变化量越大，自感电动势越大【答案】B2．如图9-1所示，M 1N 1与M 2N 2是位于同一水平面内的两条平行金属导轨，导轨间距为L 磁感应强度为B 的匀强磁场与导轨所 在平面垂直，ab 与ef 为两根金属杆，与导轨垂直且可在导轨上滑 动，金属杆ab 上有一伏特表，除伏特表外，其他部分电阻可以不计，则下列说法正确的是 （ ） A ．若ab 固定ef 以速度v 滑动时，伏特表读数为BLvB ．若ab 固定ef 以速度v 滑动时，ef 两点间电压为零C ．当两杆以相同的速度v 同向滑动时，伏特表读数为零D ．当两杆以相同的速度v 同向滑动时，伏特表读数为2BLv【答案】AC3．如图9-2所示，匀强磁场存在于虚线框内，矩形线圈竖直下落。
如果线圈中受到的磁场力总小于其重力，则它在1、2、3、4位置 时的加速度关系为 （ ） A ．a 1＞a 2＞a 3＞a 4 B ．a 1 = a 2 = a 3 = a 4C ．a 1 = a 2＞a 3＞a 4D ．a 4 = a 2＞a 3＞a 1【答案】C4．如图9-3所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当电键S 接通一瞬间，两铜环的运动情况是（ ） A ．同时向两侧推开 B ．同时向螺线管靠拢C ．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D ．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断 【答案】 A图9-2图9-3图9-4图9-15．如图9-4所示，在U形金属架上串入一电容器，金属棒ab在金属架上无摩擦地以速度v向右运动一段距离后突然断开开关，并使ab停在金属架上，停止后，ab不再受外力作用。
中考物理总复习《电磁学》专项检测卷(带有答案)
中考物理总复习《电磁学》专项检测卷(带有答案)学校:___________姓名：___________班级：___________考号：___________一、单选题1．为了防止考生作弊，监考人员往往会利用手持式金属探测器对考生进行检查，当探测器靠近金属物体时，金属物体就会产生感应电流，使探测器发出警报。
下列实验能反映出金属探测器工作原理的是（）A．B．C．D．2．如图所示电路中，电源电压不变。
闭合开关S，当滑动变阻器的滑片P从右向左移动时，则（）A．V表示数与A1表示数的比值变大B．A1表示数变小，A2表示数变小，V表示数变大C．A1表示数与A2表示数的差值表示通过R1的电流D．V表示数变化量的绝对值|ΔU|与A2表示数变化量的绝对值|ΔI2|的比值不变3．某同学在探究“影响电磁铁磁性强弱的因素”实验中，利用如图所示器材及甲乙两个线圈匝数不同的电磁铁，以下说法不正确的是（）A．闭合开关，从最左端向右移动滑片，则电流表示数变大，小铁块向下移动，弹簧长度变长B．该实验可得出结论：通过电磁铁的电流越大，电磁铁磁性越强C．为使实验现象更明显，可以将弹簧下端的小铁块改成相同体积的小铝块D．将甲乙两电磁铁分别接入电路，闭合开关后记下电流表示数及弹簧伸长的长度，即可探究电磁铁磁性强弱与线圈匝数的关系4．如图所示是某同学在做“用滑动变阻器调节灯泡亮度”的实验电路图，电源电压恒为4.5V，电压表量程“0~3V”，电流表的量程“0~0.6A”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路各个元件的情况下，下列判断正确的是（）A．灯泡的最小功率是0.162WB．该电路的最大功率是2.25WC．电压表的示数变化范围是0V~3VD．滑动变阻器阻值变化的范围是2.5Ω~10Ω5．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光（不考虑灯丝电阻的变化）。
电磁感应练习50题
电磁感应练习50题（含答案）1、如图所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L=0.2m，长为2d，d=0.5m，上半段d导轨光滑，下半段d导轨的动摩擦因素为μ=，导轨平面与水平面的夹角为θ=30°．匀强磁场的磁感应强度大小为B=5T，方向与导轨平面垂直．质量为m=0.2kg的导体棒从导轨的顶端由静止释放，在粗糙的下半段一直做匀速运动，导体棒始终与导轨垂直，接在两导轨间的电阻为R=3Ω，导体棒的电阻为r=1Ω，其他部分的电阻均不计，重力加速度取g=10m/s2，求：（1）导体棒到达轨道底端时的速度大小；（2）导体棒进入粗糙轨道前，通过电阻R上的电量q；（3）整个运动过程中，电阻R产生的焦耳热Q．答案分析：（1）研究导体棒在粗糙轨道上匀速运动过程，受力平衡，根据平衡条件即可求解速度大小．（2）进入粗糙导轨前，由法拉第电磁感应定律、欧姆定律和电量公式结合求解电量．（3）导体棒在滑动时摩擦生热为Q f=2μmgdcosθ，再根据能量守恒定律求解电阻产生的焦耳热Q．解答：解：（1）导体棒在粗糙轨道上受力平衡：由 mgsin θ=μmgcos θ+BIL得：I=0.5A由BLv=I（R+r）代入数据得：v=2m/s（2）进入粗糙导轨前，导体棒中的平均电动势为： ==导体棒中的平均电流为： ==所以，通过导体棒的电量为：q=△t==0.125C（3）由能量守恒定律得：2mgdsin θ=Q电+μmgdcos θ+mv2得回路中产生的焦耳热为：Q电=0.35J所以，电阻R上产生的焦耳热为：Q=Q电=0.2625J答：（1）导体棒到达轨道底端时的速度大小是2m/s；（2）导体棒进入粗糙轨道前，通过电阻R上的电量q是0.35C；（3）整个运动过程中，电阻R产生的焦耳热Q是0.2625J．点评：本题实质是力学的共点力平衡与电磁感应的综合，都要求正确分析受力情况，运用平衡条件列方程，关键要正确推导出安培力与速度的关系式，分析出能量是怎样转化的．2、如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37º，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直于导轨所在平面的匀强磁场。
中考物理总复习《电磁学》专项检测卷(带答案)
中考物理总复习《电磁学》专项检测卷(带答案)学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示的电路中，电源电压保持不变，1R 为定值电阻，2R 是滑动变阻器，闭合开关S 后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（ ）A ．电流表示数变小B ．电压表1V 示数不变C ．电压表2V 的示数与电流表示数的比值变大D ．电压表1V 的示数与电流表示数的比值保持不变2．如图所示的电路，当开关S 与a 相连，电压表示数为1.2V ，当开关S 与b 相连，电压表示数为3.0V 则灯L 1、L 2两端电压分别为（ ）A ．3.0V 和1.8VB ．1.2V 和1.8VC ．1.8V 和1.2VD ．1.2V 和3.0V 3．如图所示，闭合开关S ，调节滑动变阻器使灯泡亮度增加的过程中，电压表和电流表示数的变化情况是A．电流表A的示数变小B．电压表V1的示数变大C．电压表V2的示数不变D．电压表V1的示数变小4．如图是电冰箱的简化电路图，图中M是电冰箱压缩机的电动机，L是电冰箱内的照明灯，下列判断正确的是（）A．S1、S2都闭合时，照明灯与电动机串联B．S1闭合、S2断开时，照明灯与电动机并联C．关上冰箱门时，S2自动断开，使得照明灯熄灭D．冰箱内的温度降到设定的温度时，S1自动闭合，电动机开始工作5．为了抗疫的需要，学校门口安装了智能门禁，如图，它可以在1s内识别本校师生、完成测温并控制门禁闸门通行。
只有本校师生靠近时，开关S1才闭合，并且当红外测温仪感知体温在正常范围时，开关S2才闭合；只有当体温正常、人脸识别成功，电动机才能工作，系统打开闸门。
下列设计的电路符合要求的是（）A．B．C．D．6．如图所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（）A．B．C．D．7．根据生活经验，你认为下列数据符合实际情况的是A．一个鸡蛋的质量大约是5g B．自行车正常行驶的速度约为18km/hC．人体的安全电压为36V D．人洗澡最适宜的温度是50℃8．在如图所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连人的元件是（）A．甲是电池组，乙是电流表B．甲是电压表，乙是电池组C．甲是电压表，乙是电流表D．甲是电流表，乙是电池组9．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）A．B．C．D．10．下列做法不符合安全用电要求的是（）A．洗衣机的金属外壳与地线相连B．当发现有人触电时，先断开电源C．在新建楼房里安装漏电保护器D．把用电器三脚插头中接地的脚弄掉后插入两孔插座中二、填空题11．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是V，电源电压是V，若灯L2断路，则电压表的示数为V。
(物理)初三物理电与磁专项测试题(含答案解析)
（物理）初三物理电与磁专项测试题（含答案解析）一、选择题1．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A. 灯不亮，电铃响B. 灯不量，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】 A【解析】【解答】解：当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。
故答案为：A【分析】结合电磁继电器的工作原理分析解答即可.2．电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等待点。
下图中与此工作原理相同的是（）A. B.C. D.【答案】 D【解析】【解答】解：A、图中实验装置，无电源，研究电磁感应现象，A不符合题意；B、图中实验为电流的磁效应，B不符合题意；C、图中的实验时探究带电体的性质，C不符合题意；D、图中实验装置，有电源，研究通电导体在磁场中受力，D符合题意。
故答案为：D。
【分析】电流存在着三种效应：（1）电流流过导体时导体发热，这种现象是电流的热效应．（2）电流流过导体时导体周围产生磁场，这种现象是电流的磁效应．（3）电流流过导体时导体发生化学变化，这种现象是电流的化学效应．3．如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程。
下列能说明其原理的是图（）A. B. C. D.【答案】B【解析】【解答】根据题意知道，讲述的是磁场对电流作用；A图是演示电流的磁效应的实验装置，A不符合题意；B图是演示磁场对电流作用的实验装置，通电导体在磁场中受力运动是电动机的原理，B 符合题意；C图是研究电磁感应现象的实验装置，是发电机的原理，C不符合题意；D图中的电磁继电器是利用电磁铁来控制电路的，D不符合题意，故答案为：B。
中考物理总复习《电磁学》专项测试题及答案
中考物理总复习《电磁学》专项测试题及答案一、选择题1．如图所示，电源电压恒为5V，电压表的量程为0∼3V，电流表的量程为0∼0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。
闭合开关，在保证电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．小灯电阻为6ΩB．电流表示数的变化范围是0A0.6A~C．电压表示数的变化范围是0V3V~D．灯泡的最小功率是0.2W2．如图是额定电压均为220V 的灯泡L1和L2的I-U图像。
下列分析错误的是（）A．当通过L2的电流为0.45A 时，其电压为160VB．当L1两端的电压为100V 时，其实际功率为20WC．将L1、L2串联，若L1两端的电压为40V 时，则L2的功率为8WD．将L1、L2并联，若通过L2的电流为0.5A 时，则L1的功率为66W3．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；①再闭合S2，灯L1亮，灯L2不亮；①用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。
若电路中只有一处故障，则该故障可能是（）A．灯L2短路B．c点左侧的零线短路C．L2所在支路断路D．c、d两点间断路4．如图甲所示，电源电压保持不变。
闭合开关S，滑动变阻器的滑片P从a点滑到b点的过程中，两电压表示数随电流表示数变化的图线如图乙所示。
下列叙述正确的是（）A．电流表示数为3A时滑片在b点B．滑片在a点时，10s内电阻R消耗的电能为90JC．图乙中dc是表示电压表V2的示数随电流表示数变化的图线D．滑片从a点滑到b点的过程中，电路消耗的总功率最大值为22.5W5．L1、L2分别标有“220V 100W”和“220V 40W”的字样。
不计灯丝电阻变化，下列说法正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2:5 C．两灯串联接入220V的电路，L1消耗的功率小于40WD．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W6．如图所示的电路中，电源电压不变，开关S闭合，滑片P分别处在中点和b端时，R1消耗的功率之比为25①9，则滑片P处在中点和b端时，R2消耗的功率之比为（）A．1①2B．5①3C．25①9D．25①187．如图，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，关于这个电路说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油C ．若电流表读数减小，电阻R 0的功率减小D ．若电流表读数减小，滑动变阻器R 两端的电压减小8．如图所示，电源电压保持不变，R 1：R 2=5：2，只闭合S 1时，电流表的示数为2A ，R 0消耗的功率为P 1；只闭合S 2时，R 2消耗的功率为16W ，R 0消耗的功率为P 2，且P 1：P 2=1：4，则下列正确的是（ ）A ．只闭合S 2时，电流表的示数为2.5AB ．R 2的阻值为4ΩC ．R 1的阻值为1ΩD ．电源电压为6V二、填空题9．如图甲所示，电源电压恒定，导体电阻的阻值不随温度的变化而变化。
中考物理《电磁学》实验题专项练习题(含答案)
中考物理《电磁学》实验题专项练习题（含答案）1．在“测量小灯泡的电功率”实验中，选用器材如下：2节新干电池、规格为2.5V的小灯泡、电流表、电压表、滑动变阻器、开关、导线若干。
（1）请用笔画线代替导线将图甲电路连接完整，要求滑片向左移动时，电压表示数变大______；（2）闭合开关前，滑动变阻器的滑片应置于_________（选填“A”或“B”）端，目的是______；（3）闭合开关后通过正确操作使小灯泡正常发光，电流表的示数如图乙所示，则该小灯泡的额定功率为_______W。
（4）实验时，小明组的电流表坏了，他找来了一个已知阻值的定值电阻0R，设计了图丙电路测小灯泡的额定功率，连好电路后，操作步骤如下：①断开1S、闭合2S，移动滑片，使电压表示数等于灯泡的额定电压U额；②________，断开2S、闭合1S，记下电压表示数U。
_________（用U额、U、0R表示）。
则小灯泡额定功率表达式：P额2．小华在实验室测量额定电压为2.5V小灯泡的额定功率。
（1）如图所示是小华连接的实物电路，电路的连接有一处错误，请你在错接的导线上画×，然后用笔画线代替导线，画出正确的接线。
______（2）小华改正错误的电路连接后，进行实验。
她闭合开关S前，应将滑动变阻器的滑片P 移动到______端。
（选填“左”或“右”）（3）闭合开关S，调节滑动变阻器的滑片P到某一位置，观察到电压表和电流表的示数分别如图甲、乙所示，则此时通过小灯泡的电流为______A，小灯泡的额定功率为______W；小灯泡正常发光时的电阻R L=______Ω。
（结果保留一位小数）（4）小华在实验中，调节滑动变阻器的滑片P，测得多组电压值和电流值，之后她计算出小灯泡的平均功率。
你认为小华的做法是否正确？请简要说明原因：______。
3．小红同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样，导线若干。
初中电磁感应专题练习(含详细答案)
初中电磁感应专题练习(含详细答案)
一、选择题
1. 一个导线在磁场中匀速向右移动，感应电动势的方向如何？
A. 由左向右
B. 由右向左
C. 没有感应电动势
D. 无法确定
答案：B
2. 带电粒子在磁场中匀速运动，运动轨迹如何？
A. 直线运动
B. 圆形运动
C. 抛物线运动
D. 双曲线运动
答案：B
二、计算题
1. 一个弯曲的导线长为10cm，导线中有一个电流I=2A，若在
导线处有一个磁感应强度为B=3T的磁场，求电动势的大小为多少？
解答：
$\mathcal{E}=Blv=\frac{1}{2}Blv=\frac{1}{2}Blsin\theta=\frac{1}{2} \times 3 \times 0.1 \times 2=\frac{3}{20}$V。
三、简答题
1. 什么是电磁感应？
电磁感应是指导体中的电子受到磁场的作用从而在导体两端产
生的电动势。
2. 什么是法拉第电磁感应定律？
法拉第电磁感应定律指出，当导体中的磁力线发生变化时，沿
着导体的任意闭合回路中就会产生感应电动势，其大小与磁通量的
变化率成正比，方向满足楞次定律。
3. 什么是楞次定律？
楞次定律指出，当导体内有感应电流时，该电流所发出的磁场的方向是这样的，即它所引起的磁通量的变化总是阻碍引起这种变化的原因。
4. 什么情况下会产生感应电流？
当导体在磁场中发生运动或被磁场线穿过而发生变化时，就会在导体中产生感应电流。
中考物理总复习《电磁学》专项练习题-附答案
中考物理总复习《电磁学》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．某电能表的表盘如图所示。
关于该电能表，下列说法正确的是（）A．该电能表的示数是12150kW h⋅B．“10（20）A”表示这个电能表能通过的最大电流是10AC．“50Hz”表示这个电能表在频率为50Hz的交流电路中使用600r/kW h⋅表示电能表上的转盘转过1r消耗的电能是600kW h⋅D．()2．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（）A．图乙中曲线A表示电阻R的I-U关系图象B．当电源电压为4V时，电流表示数为0.5AC．当电源电压为4V时，小灯泡L的实际功率为1.6WD．如果将小灯泡L和电阻R串联接在电压为10V的电源两端，电路消耗的总功率为2W3．图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。
闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。
下列说法正确的是（）A ．电源电压为5VB ．R 的最大阻值为20ΩC ．R =10Ω时，其功率最大D ．R =15Ω时，电路消耗的功率为1.8W 4．现有“6V 3W”和“12V 6W”字样的甲、乙两只灯泡，不考虑灯丝电阻的变化，下列说法正确的是（ ）A ．通电时间相同时，甲灯泡消耗的电能一定比乙灯泡少B ．通电时间相同时，电流通过乙灯泡比甲灯泡做功一定快C ．两只灯泡串联工作时，甲灯泡产生的热量一定比乙灯泡少D ．两只灯泡并联工作时，干路中允许通过的最大电流为1A5．已知12R =Ω，23R =Ω，琴琴同学分别按图甲和图乙两种方式将两电阻连接在一起，则（ ）A ．图甲中R 1与R 2的电流比122:3I I =:B ．图乙中R 1与R 2的电压比12:3:2U U =C ．图甲与图乙的总功率比12:6:25P P =D ．图甲与图乙的总功率比12:25:6P P = 6．小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻1R 的阻值随温度的升高而增大，定值电阻2R 起保护电路的作用。
电磁感应选择题专项训练(含答案,可直接打印)
电磁感应选择题专项训练1．电吉他是利用电磁感应原理工作的一种乐器．如图甲为电吉他的拾音器的原理图，在金属弦的下方放置有一个连接到放大器的螺线管．一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号．若由于金属弦的振动，螺线管内的磁通量随时间的变化如图乙所示，则对应感应电流的变化为（ ）2.对于法拉第电磁感应定律tE ∆∆=φ，下面理解正确的是( ) A .穿过线圈的磁通量越大，感应电动势越大 B .穿过线圈的磁通量变化越快，感应电动势越大 C .穿过线圈的磁通量变化越大，感应电动势越大 D .穿过线圈的磁通量为零，感应电动势一定为零 3.一闭合线圈的匝数为n ，所围面积为S ，总电阻为R ，在t ∆时间内穿过每匝线圈的磁通量变化为∆Φ，则通过导线某一截面的电荷量为( )A .R∆ΦB .R nS∆Φ C .tR n ∆∆ΦD .R n ∆Φ 4.如图所示，多匝线圈的电阻和电池的内电阻可以忽略，两个电阻的阻值都是R ，电键K 原来闭合着，电流REI =0，现断开电键，于是线圈中有自感电动势产生，该自感电动势：（ ）A.有阻碍电流减小的作用，但电流最后还是要减小到2I B.有阻碍电流减小的作用，因而电流保持为I 0不变 C.有阻碍电流增大的作用，因而电流保持为I 0不变D.有阻碍电流增大的作用，但电流最后还是要增大到2 I 05．如图所示，一导体圆环位于纸面内，O 为圆心。
环内两个圆心角为90°的扇形区域内分别有匀强磁场，两磁场磁感应强度的大小相等，方向相反且均与纸面垂直。
导体杆OM 可绕O 转动，M 端通过滑动触点与圆环良好接触。
在圆心和圆环间连有abR ωMO电阻R 。
杆OM 以匀角速度ω逆时针转动，t=0时恰好在图示位置。
规定从a 到b 流经电阻R 的电流方向为正，圆环和导体杆的电阻忽略不计，则杆从t=0开始转动一周的过程中，电流随t ω变化的图象是（ ）6．两金属杆ab 和cd 长度，电阻均相同，质量分别为M 和m ，已知M>m 。
中考物理复习电磁感应探究实验专项练习(有答案)
中考物理复习电磁感应探究实验专项练习1、小兵利用如图所示的实验装置来探究“产生感应电流的条件”.（1）实验中，通过观察________来判断电路中是否有感应电流.（2）闭合开关，若磁铁不动，导体AB上下运动，电路中无感应电流.于是他得到结论：闭合电路中的导体在磁场运动不会产生感应电流.请你用图中的器材证明小兵的结论是错误的.写出实验步骤和实验现象.（3）该实验的结论是：闭合电路的一部分导体，在磁场中做________磁感线的运动，导体中就会产生感应电流.2、在探究“产生感应电流的条件”实验中：(1)实验中观察____来判断电路中是否有感应电流．(2)闭合开关，若导体AB不动，左右移动磁体，电路中____(填“有”或“无”)感应电流．(3)该实验的结论是：闭合电路的一部分导体，在磁场中做____运动时，导体中就会产生感应电流．(4)如果将小量程电流表换成____，可以探究磁场对通电导体的作用．3、在探究“什么情况下磁可以生电”的实验中，实验装置如图所示。
实验现象：保持蹄形磁体位置不动，让导线AB在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转；导线AB向左或向右运动，电流表的指针发生偏转；保持导线AB不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。
实验结论：闭合电路的一部分导体在磁场中做______运动时，导体中就会产生感应电流。
实验现象：保持磁场方向不变，导线AB向右运动时，电流表指针向左偏转；导线AB向左运动时，电流表指针向右偏转。
对调磁体两极的位置。
使磁场方向发生改变，导线AB向右运动时，电流表指针向右偏转；导线AB向左运动时，电流表指针向左偏转。
实验结论：感应电流的方向与______有关。
4、小明利用图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”（1）磁铁不动，闭合开关，导体棒沿 （选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。
（2）导体棒不动，闭合开关，磁铁上下运动，电流表指针 （选填“会”或“不会”）发生偏转。
中考物理模拟题《电磁学计算题》专项检测题(附答案)
中考物理模拟题《电磁学计算题》专项检测题(附答案)学校:___________班级：___________姓名：___________考号：___________一、计算题1．（2024北京丰台初三二模）某学习小组设计了一种多挡位电热器，电热器的铭牌如下表所示，其内部简化的电路如图所示。
其中R 1、R 2为阻值一定的电热丝，且R 1>R 2。
通过控制开关S 1、S 2的断开或闭合状态，可以让电热器在不同挡位工作。
××电热器 额定电压 220V额定功率 低挡 500W中挡 1000W高挡 1500W1（2）求电热器在中挡位工作30min 所消耗的电能W 。
（3）若家庭电路的电压是220V ，某插座的额定电流是5A ，用该插座仅给该电热器供电，能否使用高挡位？说明理由。
2．（2024北京海淀初三二模）如图所示是某款家用电热器的简化电路，R 1、R 2为阻值一定的电热丝，R 1的阻值为66Ω。
将该电热器接入电压恒为220V 的电路中，电热器高温挡的功率为1100W 。
求： （1）高温挡时电路中的电流；（2）电热丝R 2的阻值；（3）低温挡的功率。
3．（2024北京石景山初三二模）如图所示的是某款家用电热器的简化电路，R 1、R 2为阻值一定的电热丝，且12R R 。
该电热器接入电压恒为220V 的电路中，电热器有高温挡、中温挡和低温挡，高温挡的功率为990W ，低温挡的功率为110W 。
求：（1）低温挡时，通过电路的电流；（2）画出中温挡的简化电路，并记算中温挡的功率；（3）电热丝R2的阻值。
4．（2024北京西城初三二模）如图所示的电路中，电源两端电压为4V且保持不变。
当开关S1闭合、S2断开时，电阻R1消耗的电功率P1为2W；当开关S1、S2都闭合时，电流表的示数为0.75A。
求：（1）通过电阻R1的电流。
（2）电阻R2的阻值。
（3）通电20s，电阻R2消耗的电能。
5．（2024北京房山初三二模）如图所示电路，电源两端的电压保持不变，R2的阻值为30Ω。
(完整版)电磁感应练习题及答案
《电磁感应》练习题高二级_______班姓名______________ _______________号1．B 2. A 3. A4．B 5. BCD6．CD7. D8. C一.选择题1．下面说法正确的是（）A．自感电动势总是阻碍电路中原来电流增加B．自感电动势总是阻碍电路中原来电流变化. C．电路中的电流越大，自感电动势越大D．电路中的电流变化量越大，自感电动势越大2. 如图所示，一个矩形线圈与通有相同大小电流的平行直导线在同一平面，而且处在两导线的中央，则（ A ）A．两电流方向相同时，穿过线圈的磁通量为零B．两电流方向相反时，穿过线圈的磁通量为零C．两电流同向和反向时，穿过线圈的磁通量大小相等D．因两电流产生的磁场不均匀，因此不能判断穿过线圈的磁通量是否为零3. 一矩形线圈在匀强磁场中向右做加速运动如图所示, 设磁场足够大, 下面说法正确的是( A )A. 线圈中无感应电流, 有感应电动势B .线圈中有感应电流, 也有感应电动势C. 线圈中无感应电流, 无感应电动势D. 无法判断4．如图所示，AB为固定的通电直导线，闭合导线框P与AB在同一平面内。
当P远离AB做匀速运动时，它受到AB的作用力为（ B ）A．零B．引力，且逐步变小C．引力，且大小不变D．斥力，且逐步变小5. 长0.1m的直导线在B＝1T的匀强磁场中，以10m/s的速度运动，导线中产生的感应电动势：( )A．一定是1V B．可能是0.5V C．可能为零D．最大值为1V6．如图所示，在一根软铁棒上绕有一个线圈，a、b是线圈的两端，a、b分别与平行导轨M、N相连，有匀强磁场与导轨面垂直，一根导体棒横放在两导轨上，要使a点的电势均比b点的电势高，则导体棒在两根平行的导轨上应该（BCD ）A．向左加速滑动B．向左减速滑动C．向右加速滑动D．向右减速滑动7．关于感应电动势，下列说法正确的是（）A．穿过闭合电路的磁感强度越大，感应电动势就越大B．穿过闭合电路的磁通量越大，感应电动势就越大C．穿过闭合电路的磁通量的变化量越大，其感应电动势就越大D．穿过闭合电路的磁通量变化的越快，其感应电动势就越大4题5题8．恒定的匀强磁场中有一圆形的闭合导体线圈，线圈平面垂直于磁场方向，要使线圈中能产生感应电流，线圈在磁场中应做 （ ） A ．线圈沿自身所在的平面做匀速运动 B ．线圈沿自身所在的平面做匀加速运动 C ．线圈绕任意一条直径转动 D ．线圈沿磁场方向平动9．将一磁铁缓慢或迅速地插到闭和线圈中的同一位置，两次发生变化的物理量不同的是（ ）A 、磁通量的变化量B 、磁通量的变化率C 、感应电流的电流强度D 、消耗的机械功率10．如图所示，一长直导线在纸面内，导线一侧有一矩形线圈，且线圈一边M 与通电导线平行，要使线圈中产生感应电流，下列方法可行的是（ ） A 、保持M 边与导线平行线圈向左移动 B 、保持M 边与导线平行线圈向右移动C 、线圈不动，导线中电流减弱D 、线圈不动，导线中电流增强E 、线圈绕M 边转动 F11. 如图所示，将一线圈放在一匀强磁场中，线圈平面平行于磁感线，则线圈中有感应电流产生的是（ ）A 、当线圈做平行于磁感线的运动B 、当线圈做垂直于磁感线的平行运动C 、当线圈绕M 边转动D 、当线圈绕N 边转动12．如图所示，虚线所围的区域内有一匀强磁场，闭和线圈从静止开始运动，此时如果使磁场对线圈下边的磁场力方向向下，那么线圈应（ ） A 、向右平动 B 、向左平动 C 、以M 边为轴转动D 、以上都不对13．竖直放置的金属框架处于水平的匀强磁场中，如图所示，一长直金属棒AB 可沿框自由运动，当AB 由静止开始下滑一段时间后合上S ，则AB 将做（ ）A 、 匀速运动B 、加速运动C 、减速运动D 、无法判定14．如图所示，边长为h 的矩形线框从初始位置由静止开始下落，进入一水平的匀强磁场，且磁场方向与线框平面垂直。
中考物理电磁感应历年真题及答案解析
中考物理电磁感应历年真题及答案解析一、选择题1.某导体电阻是R，将导体两端连接在电动机输出电压为U的线圈上，如果将导体弯曲成半径减小为原来的一半，则此时导体上的电阻是原来的多少倍?解析：由于导体电阻R与导体长度、材料有关，与导体的形状无关，故弯曲导体后电阻仍然是R。
2.如图所示，导体棒AB与金属块之间是活动接触，导体棒自由滑动，金属块垂直地从右边直线运动进入导体棒AB所在位置，那么在这个过程中，导体棒AB上的感应电流的方向是：解析：根据楞次定律可知，当金属块进入导体棒AB的磁感线圈内时，磁感线圈中的磁场发生变化，产生感应电流，根据右手螺旋定则可知，感应电流应该是逆时针方向。
3.电动机是一种什么器件？A.电源B.发电机C.电磁感应器解析：电动机是一种将电能转化为机械能的器件，故选B.发电机。
4.如图所示，AB是一台交流电动机，$N$是定子磁极，它的磁极数目比转子$S$多。
那么当以$P$的方向用力使转子转动时，该电动机的旋转方向是（）。
解析：根据左手螺旋定则可知，当以$P$的方向用力使转子转动时，电动机的旋转方向应该与$N$相反。
二、解答题1.近年来的中考题中，经常出现有关电磁感应的题目，请你简述电磁感应的基本原理。
解析：根据法拉第电磁感应定律，当导线或导体在磁场中发生相对运动时，导体中会感应出电动势，产生感应电流。
电磁感应的基本原理是磁场与导体之间的相对运动会产生感应电动势。
2.如图所示，一根闭合的金属导线框住曲柄触头，曲柄触头与导线连接，曲柄被转到其最大位置，此时磁场只是沿$y$轴的正方向，磁感应强度$B$是随时间变化的。
如图所示，导线周围的磁场是由在导线中的积极电流产生的，则最佳写出下面让推动机械工作的主要电路。
解析：根据楞次定律可知，随着磁感应强度$B$的增大，导线中将会产生一个感应电流。
由于曲柄触头与导线连接，故可以将导线上产生的感应电流作为电源连接到机械上，即可推动机械工作。
三、综合题一电动机是如何实现电能转化为机械能的？分析其中涉及的物理原理。
(物理)中考物理电与磁专项综合练习题(含答案解析)
（物理）中考物理电与磁专项综合练习题（含答案解析）一、选择题1．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是（）A. 扬声器B. 电磁继电器C. 动圈式话筒D. 电动机【答案】C【解析】【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的，A不符合题意；B、电磁继电器利用的是电流的磁效应，B不符合题意；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，C符合题意；D、电动机利用通电导体在磁场中受力运动的原理工作的，D不符合题意。
故答案为：C。
【分析】根据题中解释，电磁感应无线充电利用了电磁感应发电的原理，动圈式话筒也利用了电磁感应原理工作.2．在下面四幅图中，图文相符的是（）A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时，产生电流，是电磁感应现象，发电机利用图示原理制成的，A不符合题意；B. 图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作，B符合题意；C. 图演示的是磁场对电流的作用力，电动机是利用图示原理制成的，C不符合题意；D. 如图的扬声器工作时，将电信号转换成声音，D不符合题意；故答案为：B。
【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.电磁铁的特点：①磁性的有无可由电流的通断来控制；②磁性的强弱可由改变电流大小和线圈的匝数来调节；③磁极可由电流方向来改变.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.3．下列描述正确的是（）A. 静止时在水平面上的小车受力图B. 匀速直线运动的路程与时间的关系C. 条形磁铁的磁场分布D. 电流表的读数为2.7A【答案】 A【解析】【解答】解：A、小车静止，在竖直方向上受：向下的重力和向上的支持力，它们是一对平衡力，故A正确；B、匀速直线运动的s﹣t图象应该是一条经过原点的直线，而图中是一条平行横轴的直线，故B错误；C、在磁体外部，磁感线的方向总是从N极出发流向S极，故条形磁铁的右端应为S极，左端应为N极，故C错误；D、由图可知，接线柱接的是0～0.6A，则分度值为0.02A，则由指针位置可知电流表的读数为0.54A，故D错误．故选A．【分析】A、对小车进行受力分析，在水平地面上静止的小车，处于平衡状态，受平衡力作用；B、匀速直线运动的s﹣t图象是一条经过原点的直线；C、根据磁体外部磁感线的方向分析；D、根据电流变所选量程，确定分度值，然后再读数．4．关于如图所示的电和磁知识，下列描述错误的是（）A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A 正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B 正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C 错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．【分析】（1）明确通电导线在磁场中受力的作用后，可以使导线在磁场中产生运动；（2）有金属外壳的家用电器使用的插座；（3）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电；（4）磁悬浮列车是利用电流的磁效应来工作．5．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xx学校xx学年xx学期xx试卷
姓名:_____________ 年级:____________ 学号:______________
题型选择题填空题简答题xx题xx题xx题总分
得分
一、xx题
（每空xx 分，共xx分）
试题1:
下图是一种充电鞋的结构示意图。
当人走动时，会驱动磁性转子旋转，使线圈中产生电流，产生的电流进入鞋面上锂聚合物电池。
这种充电鞋的工作原理是（）
A ．电磁感应现象
B．电流的磁效应
C．磁极间的相互作用
D．通电线圈在磁场中受力转动
试题2:
下列装置中是利用电磁感应工作的是（）
A、电动机
B、扬声器
C、电磁铁
D、动圈式话筒
评卷人得分
如图所示的几种器件，工作时应用了电磁感应现象的是（）
试题4:
如图所示是手摇发电机模型，下列说法中正确的（）
A．它是利用电磁感应原理发电的
B．它是利用通电导体在磁场中受力原理发电的
C．发电时，线圈在磁场中运动不切割磁感线
D．灯泡发光的亮暗与手摇转盘转动快慢无关
试题5:
下列四幅图中，能反映出发电机工作原理的
是（）
下图中，与发电机工作原理相同的实验是（）
试题7:
如图2所示，是一个磁信息阅读器。
只要将磁卡刷过，检测头中就会产生感应电流，便能得到相应的信息。
以下电器件中工作原理与此相似的是（）
A．扬声器 B．发电机 C．电磁继电器 D．电铃
试题8:
（3分）小华在探究怎样产生感应电流的实验中，设计了如图所示的实验装置。
（1）将磁体向右插入螺线管中时，观察到灵敏电流计的指针向右偏转，由此可知：____。
（2）将磁体从螺线管中向左拔出时，会观察到灵敏电流计的指针向偏转（选填“左”或“右”）。
（3）通过前两步实验，可得出感应电流的方向与方向有关。
试题9:
（6分）下图是“探究什么情况下磁可以生电”的装置，导体ab、开关、灵敏电流表用导线连接，组成电路。
（1）实验中，我们通过电流表指针是否偏转来判断电路中是否有；通过指针偏转的方向判断。
（2）闭合开关，让导体ab在磁场中上下运动，发现电流表的指针；让导体ab静止，磁铁水平向右运动，则电流表的指针。
（选填“偏转”或“不偏转”）
（3）如果想进一步探究感应电流的大小与导体运动的快慢是否有关，则应闭合开关，保持其它条件不变，只改
变，观察得出结论。
试题10:
（5分）如图所示，某小组探究导体在磁场中产生感应电流的条件，实验时保持磁体位置不变。
（1）如图甲所示，电流计指针不偏转，这是因为导体ab 。
（2）如图乙所示，电流计指针也不偏转，这是因为。
（3）如图丙所示，电流计指针仍不偏转，这是因为导体ab虽有运动，但没有。
（4）分析比较图四个实验现象，可以初步得出产生感应电流的条件：的部分导体，在磁场中做运动。
试题1答案:
A
试题2答案:
D
【解析】电动机原理是通电导体在磁场中受力运动，故A错；扬声器原理也是通电导体在磁场中受到作用力，故B错误；电磁铁原理是通电有磁性，断电磁性消失，故C错误；动圈式话筒的原理是电磁感应，故D正确；所以应选D。
试题3答案:
A
试题4答案:
A
【解析】手摇发电机模型工作时，即当摇动手柄，其内部线圈会做切割磁感线运动产生感应电流，它是利用电磁感应原理工作的，故A正确。
B、发电机将机械能转化为电能，电动机是利用通电导体在磁场中受力原理工作的，B错误。
C、发电时线圈在磁场中转动切割磁感线才能产生感应电流，故C错误。
D、灯泡亮度与电流大小有关，手摇转盘转动越快，则产生的感应电流越大，灯泡越亮，D错误。
试题5答案:
A
【解析】A图是电磁感应现象，闭合电路的部分导体切割磁感线产生感应电流，是机械能转化为电能，是发电机原理；B图是探究电磁铁磁性强弱与电流的关系；C图是通电导体在磁场中受力的作用，是电能转化为机械能，是电动机原理；D 图是奥斯特实验，说明电能生磁。
选项A符合题意。
故选A。
试题6答案:
B
试题7答案:
B
试题8答案:
（1）电路中产生电流（2）左（3）磁体运动
【解析】（1）利用灵敏电流计来判断电流的有无，属于转换法。
（2）感应电流的方向与导体运动的方向和磁场方向有关。
导体相对于磁体运动的方向与（1）中相反，感应电流的方向也与（1）中相反，所以，灵敏电流计的指针向左偏转。
（3）通过前两步实验，可得出感应电流的方向与磁体运动方向（或导体运动的方向）有关。
试题9答案:
（1）感应电流感应电流的方向（2）不偏转偏转（3）导体运动的快慢电流表的示数
试题10答案:
（1）没有运动（2）电路没有闭合（3）切割磁感线运动（4）闭合电路切割磁感线
【解析】（1）如图甲所示，导体ab速度为零，没有运动时电流计指针不偏转，没有产生感应电流。
（2）开关没有闭合，电路为断开状态，电流计指针也不偏转，没有产生感应电流。
（3）如图丙所示，这是因为磁感线方向是从N极指向S极的，导体上下运动，与磁感线平行，没有做切割磁感线运动，电流计指针仍不偏转，没有产生感应电流。
（4）产生感应电流的条件：闭合电路的部分导体，在磁场中做切割磁感线运动。
