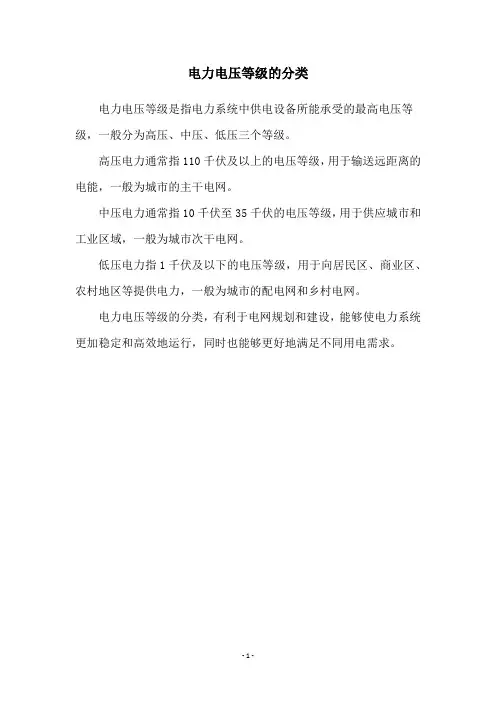

1.电压等级的划分

1.1中低压电压等级

低压系统标称电压见表1。

表1　低压系统标称电压(V)

50HZ

我国标准I EC推荐标准

60HZ

220/380230/400120/240(单相三线)277/488 380/660400/690347/600

1000600

在低压系统中,国外有的采用240/415V,如果采用I EC推荐标准230/400V系统,对于我国及使用240/415V的国家来说,在过渡期内,只要调一下电力变压器的接头即可,而电气设备也不必作改动,完全能适应新系统的要求。

中压系统的标称电压见表2。

表2　交流50HZ(60HZ)系统标

称电压及设备的最高电压

系统标称电压(kV)

系列1系列2

设备的最高电压(kV)

3 3.3 3.6

6 6.67.2

101112

1517.5

202224

3336

3540.2

表2的数据是根据I EC60038给出的数据,我国采用系列1的参数,对于33kV与35kV级,I EC正考虑制定一个统一标准。

设备的最高电压实际上规定为设备的额定电压,这里所讲的“设备”,不是指电动机,电动机的额定电压应与系统电压一致,例如在3k V、6k V及10k V 系统中,所用电动机的额定电压也分别为3k V、6k V 及10k V。这里所指“设备”为成套开关柜、熔断器、电压及电流互感器及各种开关设备而言,设备的最高电压或额定工作电压与标称电压系列2相比,一般不高出10%(约为9%),与标称电压系列1相比,一般不高出20%。

不论中压还是低压,在我国尚有些电压等级亟需尽快普及与推广。例如,在中压系统中,20kV电压等级应用得不够普遍,笔者认为,作为中压配电, 20kV比10k V优越。由于20kV比10k V电压高一倍,输出同样功率,线路有功损耗只为10kV线路的1/4。在同样的线路电压损失下,输送同样的功率20kV比10k V电压输送距离高出1倍,或者输送距离一样情况下,20kV比10k V输送容量增加一倍。

目前推行使用20kV电压系统,不论从技术还是从设备上皆不存在问题,传输电缆有专用此电压等级用的12/20(24)kV级电缆,至于成套中压柜,额定电压35k V级早已成熟。生产20kV系统用的额定电压24k V的成套开关柜更无问题,由于20k V 系统尚无普及,与此相适的额定电压24k V成套开关柜生产厂家很少,但可采用40.5kV开关壳体,作为过渡阶段使用,完全能满足使用要求,不过外形体积大了一些罢了。

目前采用660V级标称电压,更没有技术及设

信息技术

　电气工程应用2009.245

备问题可言。4k W及以上容量的电机多为六桩头接线,额定电压380V“△”接线,改成“Y”接线用于660V系统中电机使用性能没发生任何变化,传输电缆可选用0.7/1k V级的完全适用系统要求。在以往380V系统中,所选控制及电力电缆多选为额定电压1k V级的,看样子绝缘强度有点富裕了。

对用低压断路器来说,目前所用空气断路器或塑壳断路器额定工作电压可达690-1000V,回路中所用接触器、软启动器、热继电器也有相应电压产品。对于微型断路器,工作电压大约都为230/ 400V,主要用于照明回路。对照明回路,可另加专用照明变压器,使之副边电压为230/400V,采用局部标称电压230/380V网络适应照明灯具对电压的要求(在大型大功率照明光源中,有的额定电压为380V,这样在380/660V标称电压系统内,采用相电压供电即可)。

采用380/660V标称电压系统后,低压电网可传输较远的距离,低压系统线路能耗降低,为使用更大容量的配电变压器创造条件。低压电动机容量可达1000k W,由于低压配电范围扩大,配电变压器容量采用4000kVA的也无什么问题。推广380/660V 标称电压系统,主要困难是用户的习惯势力的阻碍,对采用高一级的配电电压还有顾虑,总觉得缺少运行经验而不敢冒然采用。另外,为满足照明需要,还要另外设置配电电压为230/400V的专用变压器,感到管理不便,而放弃采用380/660V标称电压系统。

380/660V系统主要应用大型工厂、矿山等有较多大容量电机的工业部门中,这些部门大容量电动机占的比重较大。这对节约电损,减少线路导线截面效果明显。而在民用建筑,尤其对居民小区的供配电系统中,低压220/380V系统还具有不可替代的优势,因为居民用电还是220V,家用电器的额定电压也与此相适应。在民用建筑中,所用控制保护开关多为微型,其单相额定电压230V,三相为400V,由此可见,低压系统采用220/380V较合适,集中中央空调中大型压缩机组专用变压器,可采用低压额定电压400/690V级配电变压器,由于配电变压器常距压缩主机较近,采用230/400V级配电变压器问题也不大,当然,一定要与中央空调主机的额定电压相符。

2.3k V级电压等级应取消,6kV级电压等级应少用

3kV级电压等级应取消,原因很简单,这种电压等级如作为传输电压,显得过低,不可能传输大功率至远距离;若作为用电设备的额定电压,如电动机的额定电压,经济效益不显著,倒不如采用660V级电压,此种电压等级对于电机容量200—1000kV是合理的。额定电压660V电机与同容量额定电压6k V 电机相比,它的重量轻、价格廉、维修方便、起动控制简单容易且经济。至于容量大于1000k W电机,可采用10k V级供电,额定电压10kV电机随着技术进步及制造工艺的完善,绝缘材料性能的提高,制造技术已非常完备,产品质量也得到保证。

对于大功率变频调速电机,当电机额定功率1500k W及以下时,采用高压变频调速性价比很低,用户很难接受,如改用660V变频器,不论变频器还是与比配套的电机价格均低很多。

有人认为,采用660V变频器,要增加变压器。在10k V供电系统内,要添置10/0.66kV的变压器,这样会增加造价。但这种想法不够全面,要知道,即使采用10kV级变频器,为不使变频器整流时产生的高次谐波串入电网,也得添加专用整流隔离变压器与之配套。由此可见,配电采用660V取代3k V 已没问题,作为传输电压,3kV又显过于低,淘汰3k V级实属必然。不过,目前3k V级电压,已名存实亡,只有在少量老电厂的厂用电压尚可见此电压的踪影。

对于6k V电压等级,目前不再作传输电力的电压。原因是电压低、线损大、传输距离小、传送功率小。现只在大型电压中作为厂用电的电压等级,对于小容量发电机,尚有额定电压为6.3k V的。对于厂用电采用6kV级,有时也带来不便,例如:若外引10kV电源作厂用电的备用电源时,还需配备10/ 6k V的降低变压器才行,这样又增加了变电环节,增加了投资及电能的损耗。有鉴于此,除非不得已的情况,6k V级尽量少用为宜。
