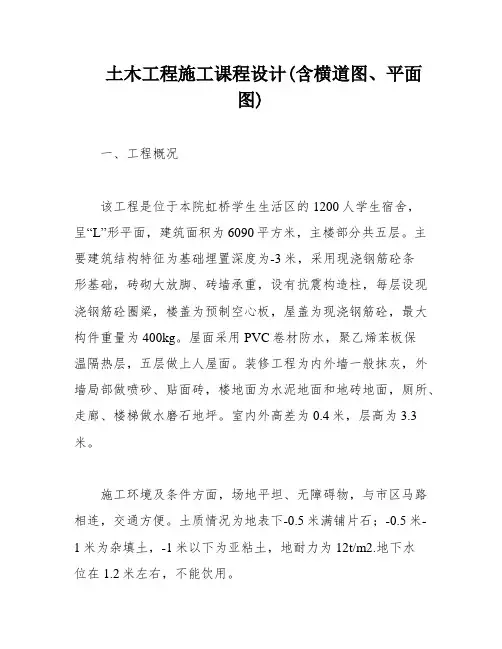

土木工程施工课程设计(含横道图、平面图)

一、工程概况
（1）.建设及设计概况 该工程为本院 1200 人学生宿舍，坐落在本院虹桥学生生活区， 平面形状呈“L”形，建筑面积 6090 平方米，主楼部分为五层，其总 平面见附图。 主要建筑结构特征是：基础埋置深度-3 米。人工砂石垫层厚 1.2 米，现浇钢筋砼条形基础，砖砌大放脚、砖墙承重，设抗震构造柱， 每层设现浇钢筋砼圈梁，楼盖为预制空心板，屋盖为现浇钢筋砼，最 大构件重 400kg。现浇屋面用 PVC 卷材防水，聚乙烯苯板保温隔热层， 五层做上人屋面。装修工程为内外墙是一般抹灰，外墙局部做喷砂、 贴面砖，楼地面为水泥地面和地砖地面，厕所、走廊、楼梯做水磨石 地坪。室内外高差 0.4 米，层高 3.3 米。 （2）.施工环境及施工条件 场地特征：场地平坦、无障碍物，与市区马路相连、交通方便。 土质情况：地表下-0.5 米满铺片石；-0.5 米-1 米为杂填土，-1 米 以下为亚粘土，地耐力为 12t/m2。 地下水位：在 1.2 米左右不能饮用。 场地无弃土区：多余土方外运，平均运距 10Km。 水电供应：水源和电源由建设单位接到现场，场内水电由施工单 位根据需要布置。 机械设备供应：
屋面工程：基层找坡找平→防水层施工→卷材防水层→保温隔 热层→保护层
装修工程：卷材防火→水泥水磨石地面→内墙抹灰→外墙抹灰 →油漆→安门窗→玻璃
（2）确定工程施工的流水组织 1、基坑挖土采用机械开挖，不分段。 2、屋面施工时，可根据五层屋面和六层屋面自然分段。 3、各分部工程间施工段划分可以不统一。 本工程平面为 L 型，划分为三个施工段，如下图：
数量，并制表造册，向预制加工厂订货并确定分批交货清单和交货地 点。
（4）施工队伍准备 根据本工程项目，核算各工种的劳动量，配备劳动力，组织施工
队伍，确定项目负责人。对特殊工程（如防水、脚手工等）需组织调 配或培训。
三、施工方案
（1）确定工程各施工过程的施工顺序
1.施工程序
本工程施工程序根据“先地下、后地上；先主体、后装修；先结
1、反铲土机：W1-50 斗容量 0.5m3，最大挖土半径为 9.25 米， 最大挖土深度：45°时为 5.5 米，30°时为 4 米，最大卸载高度 5.2 米，最大卸载半径 8.1 米。
2、自卸汽车：载重量 4 吨。 3、塔式起重机：四川产 QTZ60，额定起重力矩 600KN.m，最大 幅度 42m，最大吊钩高度 43m，起升速度 26m/min，起重量 1.43-6t。 4、井架（带拔杆）：起重量 1 吨。 5、混凝土搅拌机：自落式 400 公升。 6、砂浆拌和机：200 公升。 7、机动翻斗车：载重量 1 吨。 8、其他常用小型施工机具可供选用，钢组合模板和多夹板模板 任选。 材料及预制构件供应 1、三大材料由建设单位供应，运至指定地点。 2、地方材料由公司材料科统一供应，统配材料协商解决。 3、材料储备按 7-15 天考虑。 4、钢筋集中场内钢筋棚加工，运至工地绑扎、安装。 5、钢木门窗及砼预制构件：由工厂制作，运至工地安装。 劳动力供应：由建筑公司、工程处、工程队劳动部门调配，工种 组合满足施工需要。 工期：有效施工天数为 190 天，计划 2012 年 2 月 14 日开工。
可以节省工期。商品混凝土要有出厂合格证，混凝土所有的水泥、骨 料、外加剂等必须符合规范及有关规定，使用前检查出厂合格证及有 关试验报告。使用商品混凝土车进行运输，每次使用都按照具体情况 定夺不同规格的运输车。使用混凝土泵将混凝土打至楼面上，由工人 进行具体操作。
的侧模板应盖在底板外面，次梁的模板不应伸入主梁的模板的开口里 面，梁的模板亦不应伸到柱模板的开口里面；模板安装好后应卡紧撑 牢，不得发生不允许的下沉和变形；固定在模板上的预埋件和预留孔 洞均不得遗漏，安装必须牢固，位置准确。 当混凝土成型后，经过一段时间养护期，当强度达到一定要求时，即 可拆除模板。及时拆模，可提高模板的周转率，也可为其他工作创造 条件，加快工程进度。应该符合下列规定:
目录
一、工程概况..................................................................................3 二、施工部署..................................................................................5 三、施工方案..................................................................................6 四、施工进度计划的编制..............................................................9 五、施工平面图绘制....................................................................21 六、施工机具计划表....................................................................23 七、技术措施................................................................................24
（3）挖土方前对周围环境要认真检查，不能在危险岩石或建筑 物下面进行作业。
（4）基坑开挖应严格按要求放坡，操作时应随坡的稳定情况， 发现问题及时加固处理。
（5）机械挖土，多台阶同时开挖土方时，应验算边坡的稳定。 根据规定和验算确定挖土机高边坡的安全距离。
（6）深基坑四周设防护栏杆，人员上下要有专用爬梯。 （7）运土道路的坡度、转弯半径要符合有关安全规定。 （II）地下水排除方法 采用集水井法，在基坑开挖过程中，沿坑底的周围或中央开挖排水沟， 并在基坑边角处设置集水井，将水汇入集水井内，用水泵抽出，布置 如图：
（V）基础模板工程 现浇结构中采用的模板有柱模板、梁模板、板模板、墙体模板、 楼梯模板等类型。施工顺序应该遵循：弹线→绑扎柱、墙体钢筋→支 柱、墙体模板→浇筑柱、墙体混凝土→拆除柱、墙体模板→支梁板模 板→绑扎梁板钢筋→浇筑梁板混凝土。模板及其支承结构的材料、质 量，应符合规范要求。模板安装时，为了便于模板的周转和拆除，梁
（III）土方开挖机械的选择、验算、开行路线及汽车或其它运输
机械的配套设置
见机具计划表
（IV）基础钢筋工程
材料要求：入场钢筋必须检查如下内容：出场合格证、有无缩颈、 有无锈蚀、外表有无毛刺、裂纹，用弯曲法检查有无脆断现象，并形 成记录。钢筋经上述检查合格后，方能接收，并按进场钢筋的场地、 日期、规格、数量进行堆放。堆放时应垫起，钢筋距地 150mm，堆放 后应挂标志牌。
（3）主要分部工程的施工方法及施工机械的选择 四、施工进度计划的编制
1.基础工程 （I）土方开挖方法及基础边坡稳定措施
土方开挖施工，包括松动、破碎、挖装、运输出渣等工序。 石方开挖，除松软岩石可用松土器以凿裂法开挖外，一般需以爆破的 方法进行松动、破碎。人工和半机械化开挖，使用锹镐、风镐、风钻 等简单工具，配合挑抬或者简易小型的运输工具进行作业，适用于小 型水利工程。有些灌溉排水沟渠的施工直接使用开沟机，可以一次成 形。大中型水利工程的土石方开挖，多用机械施工。①明挖。除使用 各类凿岩、钻孔机械钻孔，进行爆破作业外，主要使用：挖掘机械， 如各种单斗挖掘机或多斗挖掘机；铲运机械，如推土机、铲运机和装 载机；有轨运输机械，如机车牵引矿车；无轨运输机械，如自卸汽车 等。根据不同条件，采用各种配合方式，进行挖、装、运、卸等各项 作业。要根据工程规模、施工条件，合理选用适宜的施工机械和相应 的施工方法，特别要注意机械设备的配套协调，避免存在薄弱环节。 在特定条件下，可采用水力开挖的方法开挖土方；也有采用爆破开挖 的方法，即用抛掷爆破或扬弃爆破技术，不仅将土石破碎，并全部或 部分地将其抛弃到设计边界以外。②洞挖。一般常用钻孔爆破法掘进， 用机械进行挖装、运卸作业；也可采用全断面隧洞掘进机开挖隧洞； 在土质或松软岩层中可用盾构法施工（见隧洞开挖、地下厂房开挖）。 ③水下开挖。可以采用索铲、抓斗等陆上开挖机械，但通常多使用各
屋面工程 装修工程
收尾
水电配套施工
屋面工程与装修工程可以顺序施工，也可平行搭接施工。 2.施工顺序 基础工程：定位放线→反铲挖土→做垫层→钢筋砼条形基础→ 砖基础→地圈梁→回填土
主体工程：搭脚手→拆脚手→安井架→拆井架→塔吊进场→塔 吊进场→砖砌墙→现浇钢筋砼→空心板安装
①侧模 应在混凝土强度能保证其表面不因拆模而受到损伤，即 可拆除；
②底模 应该在与结构同条件养护达到要求强度，可以拆除； ③快速施工的高层建筑的梁与楼板模板，确保下层楼板及梁能安 全承载，方可拆除底模及支柱。 拆模顺序应按一定的顺序进行。一般应遵循先支后拆、后支先拆，先 非承重部位，后承重部位以及自上而下的原则。柱模、墙模、梁、楼 板模板的具体拆模顺序可参看有关资料。 多层楼板模板支柱的拆除，应按下列要求进行：上层楼板正在浇 筑混凝土时，下一层楼板的模板支柱不得拆除，再下一层楼板模板的 支柱，仅可拆除一部分。
（VI）基础混凝土工程 本工程混凝土采用混凝土输送泵送到浇筑点。 由于泵送混凝土流动度较大，自然形成的坡度一般在 1：6，混
凝土浇捣采用“分段定点、一个坡度、薄层浇捣、循序渐进、一次到 顶”的浇筑方法，这种自然流淌形成斜坡混凝土的浇筑方法，能较好 地适应泵送工艺，提高泵送效率，简化混凝土的泌水处理。
二、施工部署
（1）技术准备 1、熟悉和审查施工图纸以及有关设计文件； 2、掌握地形、水文、地质等资料； 3、编制施工预算； 4、编制施工组织设计； （2）施工现场准备工作 1、做好“三通一平”或“四通一平” “三通一平”或“四通一平”是指在建设工程用地范围内修通道 路、接通水源、接通电源、开通通迅信号及平整场地。 2、工程定位 施工前施工人员要先确定建筑物在场地上的位置，在工地上要设 置平面控制点及高程控制点。 3、搭设施工用的临时设施 施工用的临时设施包括生产用临时设施和生活用临时设施：如临 时仓库、车库、办公室、食堂、宿舍、会议室等，应本着节约的原则， 合理计算需要的数量并合理布置，并在开工前搭设好。 （3）物资和施工机械的准备 施工管理人员应尽早计算出各阶段的材料、施工机械、设备、工 具的需用量，并说明供应单位，交货地点、运输方式等，对工程中所 用预制构件，必须尽早从施工图中摘录出构件的规格、质量、品种各
