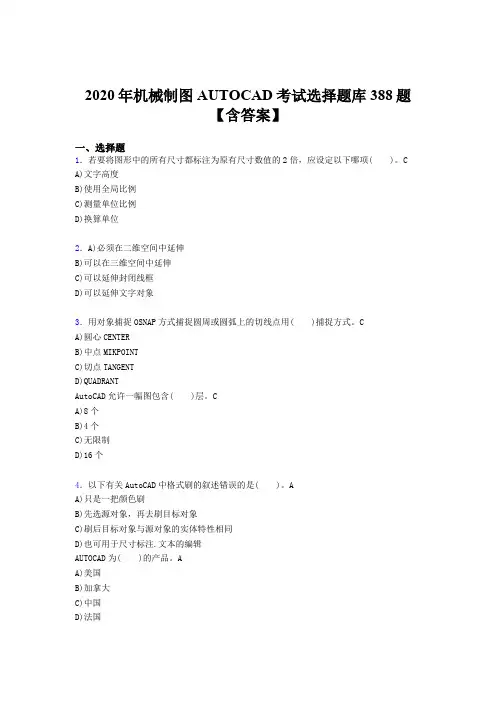

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．若要将图形中的所有尺寸都标注为原有尺寸数值的2倍，应设定以下哪项( )。
CA)文字高度B)使用全局比例C)测量单位比例D)换算单位2．A)必须在二维空间中延伸B)可以在三维空间中延伸C)可以延伸封闭线框D)可以延伸文字对象3．用对象捕捉OSNAP方式捕捉圆周或圆弧上的切线点用( )捕捉方式。
CA)圆心CENTERB)中点MIKPOINTC)切点TANGENTD)QUADRANTAutoCAD允许一幅图包含( )层。
CA)8个B)4个C)无限制D)16个4．以下有关AutoCAD中格式刷的叙述错误的是( )。
AA)只是一把颜色刷B)先选源对象，再去刷目标对象C)刷后目标对象与源对象的实体特性相同D)也可用于尺寸标注.文本的编辑AUTOCAD为( )的产品。
AA)美国B)加拿大C)中国D)法国5．下述哪个是正确的制作属性块操作过程( )。
DA)画好图形→使用ATTEDEF命令定义属性→使WBLODK制成全局块B)画好图形→使用ATTEDIT命令定义属性→使WBLODK制成全局块C)画好图形→使用ATTEDIT命令定义属性→使用BLOCK制成块D)以上都不对AutoCAD系统中，CIRCLE命令是用来画圆的，其中TTR(切点+切点+半径)方式可画出与其它两实体(直线.弧或圆等)相切的圆。
如果要画任意三角形的内切圆则要用哪种方式( )。
CA)圆心+半径B)2P(两点)C)3P(三点)D)TTR6．不属于布尔运算的命令有( )。
BA)差集；B)打断；C)并集；D)交集；7．下面哪种对象不能用于OFFSET偏移命令 ( )。
DA)直线B)多边形C)样条曲线D)面域8．在进行单行文字输入时，修改其对正方式，其中的“调整”选项用来( )。
AA)指定文字由两点和高度定义的方向，布满指定的区域B)通过指定基线端点来指定文字基线端点来指定文字的高度和方向C)从基线的水平中点和指定高度的垂直中点上对齐D)使文字在基线的水平中点和指定高度的垂直中点上对齐9．样式20±0.5是公差标注中的( )形式。
AUTOCAD高级考证习题

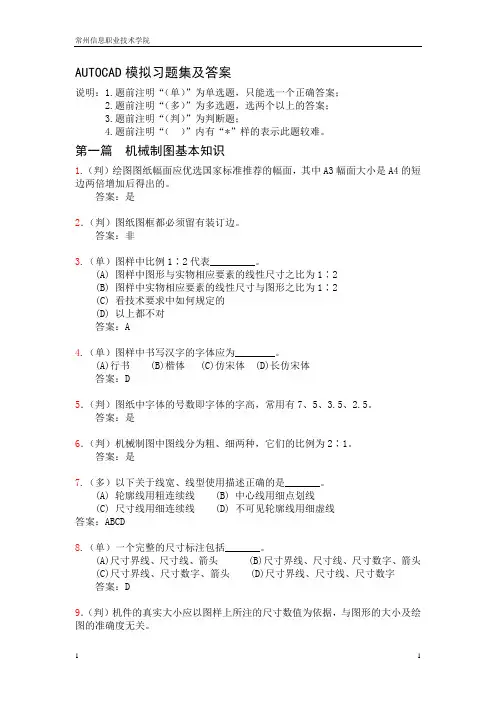

AUTOCAD模拟习题集及答案说明：1.题前注明“（单）”为单选题，只能选一个正确答案；2.题前注明“（多）”为多选题，选两个以上的答案；3.题前注明“（判）”为判断题；4.题前注明“（）”内有“*”样的表示此题较难。
第一篇机械制图基本知识1.（判）绘图图纸幅面应优选国家标准推荐的幅面，其中A3幅面大小是A4的短边两倍增加后得出的。
答案：是2．（判）图纸图框都必须留有装订边。
答案：非3.（单）图样中比例1∶2代表_________。
(A) 图样中图形与实物相应要素的线性尺寸之比为1∶2(B) 图样中实物相应要素的线性尺寸与图形之比为1∶2(C) 看技术要求中如何规定的(D) 以上都不对答案：A4.（单）图样中书写汉字的字体应为________。
(A)行书(B)楷体(C)仿宋体 (D)长仿宋体答案：D5．（判）图纸中字体的号数即字体的字高，常用有7、5、3.5、2.5。
答案：是6．（判）机械制图中图线分为粗、细两种，它们的比例为2∶1。
答案：是7.（多）以下关于线宽、线型使用描述正确的是_______。
(A) 轮廓线用粗连续线 (B) 中心线用细点划线(C) 尺寸线用细连续线 (D) 不可见轮廓线用细虚线答案：ABCD8.（单）一个完整的尺寸标注包括_______。
(A)尺寸界线、尺寸线、箭头(B)尺寸界线、尺寸线、尺寸数字、箭头(C)尺寸界线、尺寸数字、箭头(D)尺寸界线、尺寸线、尺寸数字答案：D9．（判）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
10．（判）图样中的尺寸，以毫米(mm)为单位时，不必标注计量单位的代号或名称。
答案：是11.（单）图样中所注的尺寸，为_______尺寸，否则应另加说明。
(A)该图样所示机件的毛坯(B)该图样所示机件的工序(C)该图样所示机件的中间(D) 该图样所示机件的最后完工答案：D12．（判）机件的每一尺寸，一般只标注一次，必要时也可标注两次。
高级AUTOCAD试题培训含答案
B.蓝色 C.黄色 D.绿色 47. （A）主要用于标注图形中任意两点之间的水平、垂直或具 有一定旋转角度的尺寸。 A.线性标注 B.直径标注 C.连续标注 D.圆心标记 48. 在 AutoCAD 中，运行文本窗口的快捷键是（B）。 A.F1 B.F3 C.F8 D.F9 49. 若要更改选定对象的线型比例，双击该线型或按（D）快捷 键可打开【特性】面板。 A.Ctrl+0 B.Ctrl+N C.Ctrl+2 D.Ctrl+1 50. 在 AutoCAD 2009 中，打开【创建图纸集-图纸集详细信息】 对话框的命令是（C）。
C.EA TTEDIT D.TEDIT 63. AutoCAD 使用样例图纸集中的结构创建了新的图纸集框架， 包括三个子集，错误的是（D）。 A.顶层部件 B.零件图纸 C.表达视图图纸 D.中层部件 64. 通过（C）命令可以查看默认的打印样式类型。 A.样式 B.类型 C.选项 D.样式表 65. 下面选项中属于反射贴图特点的是（A）。 A.主要用于控制材质的反射程度 B.主要用于定义材质的透明区域和不透明区域 C.使用凸凹贴图可以控制物体表面纹理的凹凸 D.可以使用文件中的图像 66. 在 AutoCAD 2009 中，激活标注样式命令的方法有（D）种。 A.3 B.2 C.5
高级制图员考试试题
高级制图员考试试题一、单项选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. SPLINE2. GIS（地理信息系统）的核心功能不包括以下哪项？A. 数据采集B. 数据分析C. 数据存储D. 数据娱乐3. 下列哪个软件不是专业的地图制作软件？A. ArcGISB. QGISC. Adobe PhotoshopD. MapInfo4. 在地图学中，比例尺的正确表述是地图上的距离与实际地理空间距离的比率，这个比率应该是：A. 任意的B. 固定的C. 可变的D. 不相关的5. 以下哪个不是地图投影的目的？A. 保持面积的真实性B. 保持形状的真实性C. 保持距离的真实性D. 增加地图的装饰性6. 在地图上表示等高线时，相邻等高线之间的高度差被称为：A. 等高距B. 坡度C. 地形D. 起伏度7. 在地图制图过程中，以下哪个步骤是不必要的？A. 数据预处理B. 地图设计C. 地图绘制D. 数据销毁8. 地图上的方向通常以哪个方向作为基准？A. 北B. 南C. 东D. 西9. 在地图制图中，哪种颜色通常用来表示水体？A. 蓝色B. 绿色C. 红色D. 黄色10. 下列哪种方法不适用于地图上的数据可视化？A. 点状符号B. 线状符号C. 面状符号D. 文字描述二、多项选择题（每题3分，共15分）11. 在GIS中，空间数据的表达方式包括哪些？A. 矢量数据B. 栅格数据C. 表格数据D. 文本数据12. 以下哪些因素会影响地图的精度？A. 制图比例尺B. 数据来源C. 制图者的技术水平D. 地图的尺寸13. 在地图上表示地理信息时，可以使用哪些方法？A. 符号B. 文字注记C. 颜色D. 图例14. 以下哪些是地图投影可能产生的误差？A. 面积误差B. 形状误差C. 方向误差D. 距离误差15. 在地图制图中，以下哪些属于地图的构成要素？A. 比例尺B. 图例C. 标题D. 装饰性图案三、判断题（每题1分，共10分）16. 所有地图投影都会产生一定的误差。
AutoCAD进阶练习100题
求：1. a之长度为何？a. 46.1429b. 46.2491 .c. 46.42192. b之半径值为何？a. 29.6819b. 29.8169c. 29.91863. c之长度为何？a. 33.8928b. 33.9829 .c. 33.99284. d之半径值为何？a. 23.5789b. 23.7859c. 23.87955. e之长度为何？a.53.4548b. 53.5448c. 53.84456. f之半径值为何？a. 49.0000b. 49.0120c. 49.10207. 青色剖面线区域之面积为何？a. 2977.2585b. 2977.5385c. 2977.5835求：1. a 值为何？a. 54.1193b. 54.1219c. 54.12912. b 值为何？a. 30.7003b. 30.7030c. 30.73003. c 值为何？a. 14.1899b. 14.1989c. 14.19984. A 值为何？a. 91.0270b. 90.2007c. 90.20705. B 值为何？a. 28.0142b. 28.1024c. 28.12406. D 值为何？a. 23.3348b. 23.3438c. 23.38347. 绿色剖面线区域之面积为何？a. 1975.0888b. 1975.8088c. 1975.8808求：1. a 之长度为何？a. 9.6477b. 9.6747c. 9.67742. b 之长度为何？a. 14.5116 b, 14.5161 c. 14.56113. A弧之弧长为何？a. 27.0034b. 27.0304c. 27.04034. B弧之弧长为何？a. 19.8049b. 19.8409c. 19.89405. C弧之半径值为何？a. 21.8176b. 21.8671c. 21.87166. 剖面线区域之面积为何？a. 145.0234b. 145.0342c. 145.0432求：1. a之长度为何？a. 29.4015b. 29.4105c. 29.45102. b之长度为何？a. 24.4779b. 24.7479c. 24.77493. c之长度为何？a. 36.3781b. 36.7381c. 36.81374. 红色五边形区域之周长为何？a.79.1178b. 79.1718c. 79.18715. 蓝色剖面线区域之面积为何？a. 313.1542b. 313.4152c. 313.5142 附图：求：1. a之长度为何？a. 17.4965b. 17.5964c. 17.65942. b之长度为何？a. 20.3266b. 20.3626c. 20.62363. c之长度为何？a. 29.5200b. 29.5300c. 29.54004. 红色曲线围成的区域之周长为何？a. 117.3475b. 117.4753c. 117.57345. 绿色剖面线区域之面积为何？a. 233.1049b. 233.4109c. 233.4901 附图：求：1. BC 距离为何？a. 64.9497b. 64.9749c. 64.99472. ∠BAC 之角度值为何？a. 46.457°b. 46.574°c. 46.745°3. 此外围面积为何？a. 5007.4855b. 5007.5484c. 5007.5584 附图：求：1. A,B之距离为何？a. 81.4245b. 81.4425c.81.45422.,C之弧长为何？a.62.135b. 62.315c. 62.5133., D之弧长为何？a. 40.2020b. 40.2002c. 40.02024. <BAE 之角度值为何？a. 55.183°b. 55.813°c.55.318°5.外围之面积为何？a. 2417.8099b. 2417.8909c. 417.9809说明一下，画C弧时，辅助圆与43度斜线有2个交点，用上面一个。
精选最新AUTOCAD完整考试题库388题(含标准答案)

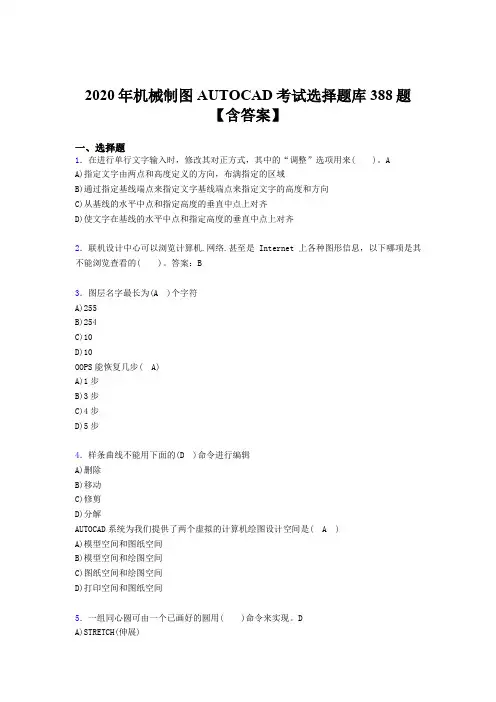

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．在进行单行文字输入时，修改其对正方式，其中的“调整”选项用来( )。
AA)指定文字由两点和高度定义的方向，布满指定的区域B)通过指定基线端点来指定文字基线端点来指定文字的高度和方向C)从基线的水平中点和指定高度的垂直中点上对齐D)使文字在基线的水平中点和指定高度的垂直中点上对齐2．联机设计中心可以浏览计算机.网络.甚至是Internet上各种图形信息，以下哪项是其不能浏览查看的( )。
答案：B3．图层名字最长为(A )个字符A)255B)254C)10D)10OOPS能恢复几步( A)A)1步B)3步C)4步D)5步4．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间5．一组同心圆可由一个已画好的圆用( )命令来实现。
DA)STRETCH(伸展)B)MOVE(移动)C)EXTEND(延伸)D)OFFSET(偏移)6．下述哪个是正确的制作属性块操作过程( )。
DA)画好图形→使用ATTEDEF命令定义属性→使WBLODK制成全局块B)画好图形→使用ATTEDIT命令定义属性→使WBLODK制成全局块C)画好图形→使用ATTEDIT命令定义属性→使用BLOCK制成块D)以上都不对AutoCAD系统中，CIRCLE命令是用来画圆的，其中TTR(切点+切点+半径)方式可画出与其它两实体(直线.弧或圆等)相切的圆。
如果要画任意三角形的内切圆则要用哪种方式( )。
CA)圆心+半径B)2P(两点)C)3P(三点)D)TTR7．若要计算某个图形区域的面积应使用的命令是( )。
AA)AREAB)DREAC)BREAD)DISTANCE8．下列选项中，不属于图层状态控制的有( )。
精选最新版AUTOCAD完整题库388题(含标准答案)
2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．下列不属于图层设置的范围有( )。
CA)颜色B)线宽C)过滤器D)线型2．以下软件不能完成计算机辅助设计的是( )。
答案：B3．拉长命令“lengrhen”修改开放曲线的长度时有很多选项，不包含( )。
BA)增量B)封闭C)百分数D)动态4．应用倒角命令“chamfer”进行倒角操作时：( )。
CA)不能对多段线对象进行倒角B)可以对样条曲线对象进行倒角C)不能对文字对象进行倒角D)不能对三维实体对象进行倒角5．在AutoCAD中，对两条直线使用圆角命令，则两线必须( )。
ＤA)直观交于一点B)延长后相交(C)位置可任意D)共面6．在图层中，用和来表示图层所处的某种状态，以下表述正确的是( )。
ＣA) 表示锁定，表示解锁B) 表示解锁，表示锁定C) 表示冻结，表示解冻D) 表示解冻，表示冻结7．倒圆角的命令是( )。
BA)CHAMFERB)FILLETC)TRIMD)SCALE8．图层名字最长为(A )个字符A)255B)254C)10D)10OOPS能恢复几步( A)A)1步B)3步C)4步D)5步9．一组同心圆可由一个已画好的圆用( )命令来实现。
DA)STRETCH(伸展)B)MOVE(移动)C)EXTEND(延伸)D)OFFSET(偏移)10．使光标只能在水平方向或垂直方向移动执行( )命令。
DA)GRIDB)SNAPC)OSNAPD)ORTHO11．用矩形命令画成一个矩形，它包含( )图元。
AA)一个B)二个C)不确定D)四个12．下列选项中，不属于图层状态控制的有( )。
BA)冻结/解冻B)修改C)开/关D)解锁/锁定13．使用多段线命令能创建( )类型的对象。
DA)直线B)曲线C)有宽度的直线和曲线D)以上皆是14．绘制正多边形过程中，不能够作为正确的方法有( )。
BA)内接法B)长度测量C)外切法D)由边长确定15．在什么情况下，多线可以进行修剪( )。
CAD高级试题选择题「附答案」
CAD高级试题选择题「附答案」一、选择题1.在命令输入方式中以下不可采用的方式有(D)a.点取命令图标b.在菜单栏点取命令c.用键盘直接输入d.利用数字键输入2.在CAD网络系统中，以下说法不正确的是(C)a.设计资料可以共享b.硬件可以共享c.电脑文件可以共享d.可以方便管理设计进度3.在绘制直线时，可以使用以下快捷输入方式(B)a.cb.Lc.pand.E4.在工作移动图形时，可利用以下方式实现(C)a.利用ctrl+p键b.利用shifl+p键c.按住鼠标中键拖动d.滚动鼠标中键移动5.以下关于打断命令说法错误的是(A)a.打断命令可以将-5图分成两个相等部分b.打断命令可以部分删除图元c.打断命令可以利用键盘输入“br”启动d.打断命令可以将一条直线分成两段相连部分6.关于心寸标注，以下说法正确的是(D)a.在尺寸标注时，不可以直接输入公差，需在村注样式中修改公差值b.在引线标注时，文字标注的位置可以在尺寸线上面，中间线下面c.在修改尺寸文字后，线性尺寸会随着尺寸的变化而变化，如直线为5、若改为10、则直线的长度为动设为10d.可通过设置在尺寸标注时，由用户控制尺寸置位置7.在设置点样式时可以(A)a.选择【格式】【点样式】命令b.右击鼠标，在弹出的快捷菜单中单击【点样式】命令c.选取该项点后，在其对应的【特性】对话框中进行设置d.单击【图案填充】按钮8.要创建与3个对象相切的圆可以(A)a.选择【绘图】【圆】【相切、相切、相切】命令b.选择【绘图】【圆】【相切、相切、半径】命令c.选择【绘图】【圆】【三点】命令d.单击【圆】按钮，并在命令行内输入3P命令9.要从键盘上输入命令，只须在命令行中输入下列(C)形式的命令名。
a.用小写字母b.用大写字母c.或a或b或两者相结合d.不能通过键盘输入命令10.下述方法中不能够创建圆的是(C)a.2Pb.3Pc.4Pd.圆心、半径11.下面关于选取对象的说法正确的是(A)a.直接单击所要选取的对象b.在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中c.交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中d.多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围12.下面的操作中不能实现复制操作的是(D)a.复制b.镜像c.偏移d.分解13.下面关于拉伸对象的说法不正确的是(A)a.直线在窗口内的端点不动，在窗口外的端点移动b.在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动c.在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角d.多段线两端的宽度、切线方向以及曲线及拟合信息均不改变14.有一实物的某个尺寸为10，绘图是采用的比例为2：1。
最新AUTOCAD完整题库388题(含参考答案)
2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．在用ZOOM命令时输入“2X”，结果如何( )。
DA)图纸空间放大2倍B)图形范围放大2倍C)图形边界放大2倍D)相对于当前视图的比例放大2倍2．A)MDTB)WordC)AutoCADD)UG3．以下有关AutoCAD中工具条(toolbar)及其图标的叙述错误的是( )。
ＤA)任何一个工具条都可按用户的意志使之显示或隐藏B)任何工具条上的图标都可按用户的意志增加或减少C)工具条可包含子工具条D)工具条是不可删除的4．图层名字最长为(A )个字符A)255B)254C)10D)10OOPS能恢复几步( A)A)1步B)3步C)4步D)5步5．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间6．用对象捕捉OSNAP方式捕捉圆周或圆弧上的切线点用( )捕捉方式。
CA)圆心CENTERB)中点MIKPOINTC)切点TANGENTD)QUADRANTAutoCAD允许一幅图包含( )层。
CA)8个B)4个C)无限制D)16个7．一组同心圆可由一个已画好的圆用( )命令来实现。
DA)STRETCH(伸展)B)MOVE(移动)C)EXTEND(延伸)D)OFFSET(偏移)8．使光标只能在水平方向或垂直方向移动执行( )命令。
DA)GRIDB)SNAPC)OSNAPD)ORTHO9．下述哪个是正确的制作属性块操作过程( )。
DA)画好图形→使用ATTEDEF命令定义属性→使WBLODK制成全局块B)画好图形→使用ATTEDIT命令定义属性→使WBLODK制成全局块C)画好图形→使用ATTEDIT命令定义属性→使用BLOCK制成块D)以上都不对AutoCAD系统中，CIRCLE命令是用来画圆的，其中TTR(切点+切点+半径)方式可画出与其它两实体(直线.弧或圆等)相切的圆。
建筑cad高级工试题及答案
建筑cad高级工试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制圆弧？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：C2. 如何快速选择AutoCAD绘图区域内的所有对象？A. 使用鼠标右键B. 按Ctrl+AC. 使用鼠标左键D. 按Ctrl+C答案：B3. 在AutoCAD中，哪个命令用于创建块定义？A. BLOCKB. INSERTC. WBLOCKD. MINSERT答案：A4. 以下哪个选项不是图层属性？A. 颜色B. 线型C. 线宽D. 块5. 在AutoCAD中，如何快速切换当前图层？A. 使用鼠标滚轮B. 使用快捷键LAC. 按F7键D. 按F8键答案：B6. 以下哪个命令用于绘制多段线？A. POLYLINEB. SOLIDC. RECTANGLED. HATCH答案：A7. 在AutoCAD中，哪个命令用于创建新的图纸？A. NEWB. OPENC. SAVED. PRINT答案：A8. 如何在AutoCAD中绘制等轴测图？A. 使用正交模式B. 使用等轴测模式C. 使用极轴追踪D. 使用动态输入答案：B9. 在AutoCAD中，哪个命令用于创建多行文本？B. MTEXTC. DTEXTD. TTEXT答案：B10. 如何在AutoCAD中使用对象捕捉功能？A. 按F3键B. 按F4键C. 按F5键D. 按F6键答案：A二、填空题（每空1分，共10分）1. 在AutoCAD中，使用________命令可以快速创建多个相同的对象。
答案：COPY2. 要改变线型的比例因子，可以使用________命令。
答案：LTSCALE3. 在AutoCAD中，________命令用于创建新的图层。
答案：LAYER4. 使用________命令可以快速测量两点之间的距离。
答案：DIST5. 在AutoCAD中，________命令用于绘制矩形。
AutoCAD高级练习题(上百个实例解析)
一、单选题:1 当丢失了下拉菜单,可以用下面哪一个命令重新加载标准菜单:(A)NEW(B)OPEN(C)MENU √(D)LOAD2 AutoCAD环境文件在不同的计算机上使用而:(A)效果相同√(B)效果不同(C)与操作环境有关(D)与计算机CPU有关3 在十字光标处被调用的菜单,称为:(A)鼠标菜单(B)十字交叉线菜单(C)快捷菜单√(D)此处不出现菜单4 可以利用以下那种方法来调用命令:(A)选择下拉菜单中的菜单项(B)单击工具栏上的按钮(C)在命令状态行输入命令(D)三者均可√5 取消命令执行的键是:(A)按ESC键√(B)按鼠标右键(C)按ENTER键(D)按FI键6 AutoCAD图形文件和样板文件的扩展名分别是:(A)DWT,DWG(B)DWG,DWT √(C)BMP,BAK(D)BAK,BMP7 在命令行状态下,不能调用帮助功能的操作是:(A)键入HELP命令(B)快捷键Ctrl+H √(C)功能键F1(D)键入?8 哪个功能健可以进入文本窗口?(A)功能键F2 √(B)功能键F3(C)功能键F1(D)功能键F49 在AutoCAD中,系统提供了()条命令用来绘制圆弧。
(A)9(B)11 √(C)6(D)810 以下那种输入方式是绝对坐标输入方式:(A)10(B)@10,10,0(C)10,10,0 √(D)@10<011 当前图层()被关闭,()被冻结:(A)不能,可以(B)不能,不能(C)可以,可以(D)可以,不能√12 如果从起点为(5,5),要画出与X轴正方向成30度夹角,长度为50的直线段应输入:(A)50,30(B)@30,50(C)@50<30√(D)30,5013 正交和极轴追踪是:(A)名称不同,但是一个概念(B)正交是极轴的一个特例√(C)极轴是正交的一个特例;(D)不相同的概念14 下面哪个层的名称不能被修改或删除:(A)标准层(B)0层√(C)未命名的层(D)缺省的层15 精确绘图的特点:(A)精确的颜色(B)精确的线宽(C)精确的几何数量关系√(D)精确的文字大小16 下面哪种可以作为过滤器条件?(A)绿色(B)颜色√(C)随块(D)随层17 以下哪种说法是错误的:(A)可以用“绘图”|“圆环”命令绘制填充的实心圆(B)打断一条“构造线”将得到两条射线(C)不能用“绘图”|“椭圆”命令画圆√(D)使用“绘图”|“正多边形”命令将得到一条多段线18 按比例改变图形实际大小的命令是:(A)OFFSET(B)ZOOM、420x297(C)SCALE √(D)STRETCH19 改变图形实际位置的命令是:(A)MOVE √(B)PAN(C)ZOOM、420x297(D)OFFSET20 移动(Move)和平移(Pan)命令是:(A)都是移动命令,效果一样(B)移动(Move)速度快,平移(Pan)速度慢(C)移动(Move)的对象是视图,平移(Pan)的对象是物体(D)移动(Move)的对象是物体,平移(Pan)的对象是视图√21 当图形中只有一个视口时,【重生成】的功能与()相同。
AutoCAD高级试题汇编1
第一单元图形的绘制与编辑1.1 第1题建立新文件，完成以下操作。
1.绘制图形：绘制外接圆半径为50的正三角形。
使用捕捉中点的方法在其内部绘制另外两个互相内接的三角形，如图1-01A所示，绘制大三角形的三条中线。
2.复制图形：使用复制命令向其下发复制一个已经绘制的图形，使用阵列命令阵列复制图形。
3.编辑图形：绘制圆形，并使用修剪命令修剪图形，完成作图，如图1-01B所示。
将完成的图形以Tcad1-1.dwg为文件名存入考生自己的子目录。
图1-01A 绘制三角形图1-01B 完成后的图形建立新文件，完成以下操作。
1.绘制图形：绘制两个正三角形，第一个正三角形的中心点设置为（190，160），外接圆半径分别为100。
另一个正三角形的中心点为第一个三角形的任意一个角点，其外接圆半径为70，如图1-02A所示。
2.复制图形：将大三角形向其外侧偏移复制，将小三角形向其内侧偏移复制，其偏移距离适当即可，使用复制命令复制两小三角形。
3.编辑图形：使用修剪命令将图形中多余的部分修建掉，如图1-02B所示。
再使用图案填充命令填充图形。
调整图形的线宽（线宽为0.30毫米），如图1-02C所示。
将完成的图形以Tcad1-2.dwg为文件名存入考生自己的子目录。
图1-02A 绘制三角形图1-02B 偏移、阵列、并修剪图形图1-02C 完成后的图形建立新文件，完成以下操作。
1.绘制图形：绘制6个半径分别为120、110、90、80、70、40的同心圆。
绘制一条一端点为圆点，另一端点在上圆上的垂线，并以该直线与半径为80的圆的交点为圆心绘制一个半径为10的小圆，如图1-03A所示。
2.复制图形：使用阵列命令阵列复制垂线，数量为20。
绘制直线a，并使用阵列命令阵列复制该直线，如图1-03B所示。
阵列复制小圆。
3.编辑图形：将半径分别为120、110、80的圆删除掉。
使用修剪命令修剪图形中多余的部分。
使用图案填充命令填充图形完成作图，如图1-03C所示。
高级cad考试试题
高级cad考试试题高级CAD考试试题一、综合应用题1. 请根据给定的平面图纸，使用CAD软件完成以下任务：a) 在图纸上绘制一个矩形，其长边为10cm，短边为6cm；b) 在矩形的右上角绘制一个圆形，直径为4cm；c) 在矩形的左下角绘制一个正方形，边长为5cm；d) 在图纸的右下角绘制一个等边三角形，边长为8cm。
2. 根据给定的工程图纸，使用CAD软件完成以下任务：a) 绘制一个立方体，边长为10cm；b) 在立方体的一个侧面上绘制一个正方形孔洞，边长为6cm；c) 在立方体的对面侧面上绘制一个圆柱体，底面直径为8cm，高度为12cm；d) 在立方体的上面绘制一个四边形平台，边长分别为8cm、6cm、4cm、6cm。
3. 根据给定的机械零件图纸，使用CAD软件完成以下任务：a) 绘制一个螺旋形孔洞，螺旋线的直径为5cm，高度为10cm；b) 在孔洞的一侧绘制一个圆柱体，底面直径为8cm，高度为15cm；c) 在孔洞的另一侧绘制一个圆锥体，底面直径为6cm，高度为12cm；d) 在零件的一侧绘制一个长方体，长为8cm，宽为4cm，高为10cm。
二、CAD工具应用题1. 使用CAD软件完成以下任务：a) 绘制一个平行四边形，其中两个对边分别为8cm和12cm，夹角为60度；b) 在平行四边形的一个边上绘制一个等边三角形，边长为6cm；c) 在等边三角形的一个边上绘制一个正方形，边长为4cm；d) 在正方形的一个边上绘制一个圆形，直径为2cm。
2. 使用CAD软件完成以下任务：a) 绘制一个梯形，上底为12cm，下底为8cm，高度为10cm；b) 在梯形的一个侧面上绘制一个正方形孔洞，边长为4cm；c) 在梯形的另一个侧面上绘制一个圆柱体，底面直径为6cm，高度为8cm；d) 在梯形的上面绘制一个圆锥体，底面直径为10cm，高度为12cm。
3. 使用CAD软件完成以下任务：a) 绘制一个五边形，边长分别为6cm、8cm、10cm、8cm、6cm；b) 在五边形的一个边上绘制一个正方形，边长为4cm；c) 在正方形的一个边上绘制一个圆形，直径为2cm；d) 在五边形的内部绘制一个圆形，直径为5cm。
AutoCAD高级练习题
一、单选题：1 当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：（A）NEW（B）OPEN（C）MENU √（D）LOAD2 AutoCAD环境文件在不同的计算机上使用而：（A）效果相同√（B）效果不同（C）与操作环境有关（D）与计算机CPU有关3 在十字光标处被调用的菜单，称为：（A）鼠标菜单（B）十字交叉线菜单（C）快捷菜单√（D）此处不出现菜单4 可以利用以下那种方法来调用命令：（A）选择下拉菜单中的菜单项（B）单击工具栏上的按钮（C）在命令状态行输入命令（D）三者均可√5 取消命令执行的键是：（A）按ESC键√（B）按鼠标右键（C）按ENTER键（D）按FI键6 AutoCAD图形文件和样板文件的扩展名分别是：（A）DWT,DWG（B）DWG,DWT √（C）BMP,BAK（D）BAK,BMP7 在命令行状态下，不能调用帮助功能的操作是：（A）键入HELP命令（B）快捷键Ctrl＋H √（C）功能键F1（D）键入？8 哪个功能健可以进入文本窗口？（A）功能键F2 √（B）功能键F3（C）功能键F1（D）功能键F49 在AutoCAD中，系统提供了（）条命令用来绘制圆弧。
（A）9（B）11 √（C）6（D）810 以下那种输入方式是绝对坐标输入方式：（A）10（B）＠10，10，0（C）10，10，0 √（D）＠10＜０11 当前图层（）被关闭，（）被冻结：（A）不能，可以（B）不能，不能（C）可以，可以（D）可以，不能√12 如果从起点为（５，５），要画出与X轴正方向成３０度夹角，长度为５０的直线段应输入：（A）５０，３０（B）＠３０，５０（C）＠５０<３０√（D）３０，５０13 正交和极轴追踪是：（A）名称不同，但是一个概念（B）正交是极轴的一个特例√（C）极轴是正交的一个特例；（D）不相同的概念14 下面哪个层的名称不能被修改或删除：（A）标准层（B）０层√（C）未命名的层（D）缺省的层15 精确绘图的特点：（A）精确的颜色（B）精确的线宽（C）精确的几何数量关系√（D）精确的文字大小16 下面哪种可以作为过滤器条件？（A）绿色（B）颜色√（C）随块（D）随层17 以下哪种说法是错误的：（A）可以用“绘图”|“圆环”命令绘制填充的实心圆（B）打断一条“构造线”将得到两条射线（C）不能用“绘图”|“椭圆”命令画圆√（D）使用“绘图”|“正多边形”命令将得到一条多段线18 按比例改变图形实际大小的命令是：（A）OFFSET（B）ZOOM、420ｘ297（C）SCALE √（D）STRETCH19 改变图形实际位置的命令是：（A）MOVE √（B）PAN（C）ZOOM、420ｘ297（D）OFFSET20 移动（Move）和平移（Pan）命令是：（A）都是移动命令，效果一样（B）移动（Move）速度快，平移（Pan）速度慢（C）移动（Move）的对象是视图，平移（Pan）的对象是物体（D）移动（Move）的对象是物体，平移（Pan）的对象是视图√21 当图形中只有一个视口时，【重生成】的功能与（）相同。
cad高级证试题及答案
cad高级证试题及答案CAD高级证试题及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 如何在CAD中选择多个对象？A. 按住Ctrl键点击B. 按住Shift键点击C. 按住Alt键点击D. 按住Tab键点击答案：B3. 在CAD中，哪个命令用于创建圆形？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A4. 如何在CAD中快速缩放视图以适应所有对象？A. ZOOM ALLB. ZOOM EXTENTSC. ZOOM WINDOWD. ZOOM OUT答案：B5. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. ELLIPSED. SPLINE答案：A6. 如何在CAD中测量两点之间的距离？A. DISTB. MEASUREC. LENGTHEND. AREA答案：A7. 在CAD中，哪个命令用于创建多段线？A. POLYLINEB. SPLINEC. 3DPOLYD. LINE答案：A8. 如何在CAD中创建一个圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A9. 在CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A10. 如何在CAD中复制对象？A. COPYB. MOVEC. ROTATED. MIRROR答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以创建一个矩形。
答案：RECTANGLE2. 要创建一个圆形，可以使用________命令。
答案：CIRCLE3. 使用________命令可以快速测量两点之间的距离。
答案：DIST4. 要创建一个多段线，可以使用________命令。
(完整版)CAD高级试题(含电脑CAD机械知识)
Auto CAD高级试题(含电脑,CAD,机械知识)2007-05-06 19:10一是非题，判断题1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（对）2． AutoCAD是美国Autodesk公司的计算机制图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（对）5．正交线指的是水平线和竖直线。
（错）6．正交线指的是在正交方式下绘制的直线。
（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
（对）21．为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线、数字和轮廓线相交。
（对）22．在制图中画出的粗实线，虚线是在实物上面真正存在的轮廓线（对）23．波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线（对）38．在电脑中，可以将在一台电脑上画好的图形，原封不动的复制到另外一台电脑上（对）39． AUTOCADR14版本的图形，可以用AUTOCAD2004打开，同样道理，AUTOCAD2004版本的图形，可以直接用AUTOCAD R14打开（错）40．为了保护自己的文档，可以将CAD图形用DWS的格式保存。
