轴流风机安装使用说明书

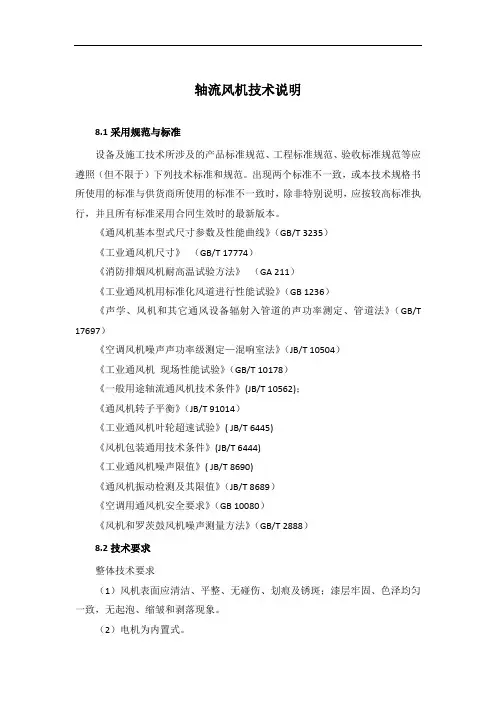

轴流风机技术说明
轴流风机技术说明8.1采用规范与标准设备及施工技术所涉及的产品标准规范、工程标准规范、验收标准规范等应遵照（但不限于）下列技术标准和规范。
出现两个标准不一致，或本技术规格书所使用的标准与供货商所使用的标准不一致时，除非特别说明，应按较高标准执行，并且所有标准采用合同生效时的最新版本。
《通风机基本型式尺寸参数及性能曲线》（GB/T 3235）《工业通风机尺寸》（GB/T 17774）《消防排烟风机耐高温试验方法》（GA 211）《工业通风机用标准化风道进行性能试验》（GB 1236）《声学、风机和其它通风设备辐射入管道的声功率测定、管道法》（GB/T 17697）《空调风机噪声声功率级测定—混响室法》（JB/T 10504）《工业通风机现场性能试验》（GB/T 10178）《一般用途轴流通风机技术条件》(JB/T 10562)；《通风机转子平衡》（JB/T 91014）《工业通风机叶轮超速试验》( JB/T 6445)《风机包装通用技术条件》(JB/T 6444)《工业通风机噪声限值》( JB/T 8690)《通风机振动检测及其限值》（JB/T 8689）《空调用通风机安全要求》（GB 10080）《风机和罗茨鼓风机噪声测量方法》（GB/T 2888）8.2技术要求整体技术要求（1）风机表面应清洁、平整、无碰伤、划痕及锈斑；漆层牢固、色泽均匀一致，无起泡、缩皱和剥落现象。
（2）电机为内置式。
（3）风机由机壳、叶轮、电机、软接头、电源接线盒等组成，吸风端无接管的风机需设置集流器和入口网罩。
（4）风机应为高效、低噪声设备。
（5）排风机（兼排烟风机）、排烟风机具有耐高温280℃、持续运行1h的功能要求。
（6）风机出口最大风速不超过17m/s。
（7）风机电机的底座及支架应有特别的锁紧及固定以保证安全可靠。
（8）在额定转速的工作区域内，风机的实测空气动力性能曲线与提供的性能曲线偏差应满足一下要求：（9）在额定流量、压力下，风机的流量、压力最大偏差不大于±5%，风机效率最大偏差不大于3%，噪声达到《工业通风机噪声限值》JB/T8690要求。
轴流风机操作规程
轴流风机操作规程
《轴流风机操作规程》
一、前言
为了保障轴流风机的安全运行，提高设备的使用寿命，特制定本操作规程。
二、操作人员
1. 操作人员必须经过专业培训，持证上岗。
2. 操作人员应熟悉轴流风机的结构、原理及操作流程。
三、操作流程
1. 开机前检查
（1）检查轴流风机及其配套设备是否完好。
（2）检查电源线路是否正常。
（3）检查轴流风机周围是否有杂物堆积，以免影响风机启动。
2. 启动
（1）按照启动流程操作，确保风机启动平稳。
（2）启动后要检查轴流风机是否有异常声音或振动，如有异常应及时停机检修。
3. 运行中
（1）定期检查轴流风机的工作状态，保持设备的正常运行。
（2）及时清理风机周围的杂物和尘埃，保持设备的通风良好。
4. 停机
（1）在风机停机前，先将负荷逐渐减小，待风机正常停止后再切断电源。
（2）停机后要对风机进行检查，确保设备正常。
四、注意事项
1. 操作人员必须穿戴工作服和劳保用品，不得擅自接近轴流风机。
2. 操作人员禁止在轴流风机工作时离开岗位，必须全程监控设备运行状态。
3. 发现风机异常情况时，需立即停机并向维修人员报告。
五、维护保养
1. 定期对轴流风机进行清洁、润滑和检修。
2. 定期对轴流风机进行设备完整性检查，如有损坏及时更换。
六、结束语
本规程作为轴流风机操作的基本要求和流程，操作人员务必严格遵守，做好设备的日常管理和维护，确保轴流风机的安全运行。
轴流风机安装规范
轴流风机安装规范篇一：风机安装规范2 风机2.1 一般规定2.1.1 本章适用于离心通风机、离心鼓风机、离心压缩机、轴流通风机、轴流鼓风机、轴流压缩机、罗茨和叶氏鼓风机、防爆和消防排烟通风机的安装。
2.1.2 风机的开箱检查应符合下列要求：1 按设备装箱单清点风机的零件、部件和配套件及随机技术文件，并应齐全；2 应核对叶轮、机壳和其它部位的主要安装尺寸，并应与设计相符；3 风机型号、输送介质、进、出口方向（或角度）和压力应与设计相符；叶轮旋转方向、定子导流叶片和整流叶片的角度及方向应符合随机技术文件和设计的规定；4 风机外露部分各加工面应无锈蚀；转子的叶轮和轴颈、齿轮的齿面和齿轮轴的轴颈等主要零件、部件的重要部位应无碰伤和明显的变形；5 风机的防锈包装应完好无损；整体出厂的风机，进气口和排气口应有盖板遮盖，无尘土和杂物进入。
2.1.3 风机的搬运和吊装应符合下列要求：1 整体出厂的风机搬运和吊装时，绳索不得捆缚在转子和机壳上盖及轴承上盖的吊耳上；2 解体出厂风机的搬运和吊装绳索的捆缚，不得损伤机件表面；转子和齿轮的轴颈、测量振动部位，均不应作为捆缚部位；转子和机壳的吊装应保持水平；3 输送特殊介质的风机转子和机壳内涂有的保护层，应妥善保护，不得损伤；4 转子和齿轮不应直接放在地上滚动或移动。
2.1.4 风机组装前应按下列要求进行清洗和检查：1 设备外露加工面、组装配合面、滑动面、各种管道、油箱和容器等应清洗洁净；出厂已装配好的组合件在防锈保质期内可不拆洗。
清洗的方法和清洁度的检查应符合现行国家标准《机械设备安装工程施工及验收通用规范》GB50231和随机技术文件的规定；2 输送介质为氢、氧气等易燃易爆气体的压缩机，凡与介质接触的零件、部件和管道应按现行国家标准《机械设备安装工程施工及验收通用规范》GB50231的规定进行脱脂，其油脂的残留量不应大于125mg/m2；脱脂后应采用干燥空气或氮气吹干，并应将零件、部件和管件两端管口做无油封闭；3 润滑系统、密封系统中的油泵、过滤器、油冷却器和安全阀等应拆卸清洗；4 现场组装时，机器各配合表面、机加工表面、转动部件表面、各机件的附属设备均应清洗洁净；当有锈蚀时应清除，并应防止安装期间再发生锈蚀。
轴流风机的安装方法
轴流风机的安装方法
轴流风机作为一种广泛应用的通风设备，其使用和安装方法也十分重要。
以下是轴流风机的安装方法：
1. 确定安装位置：要考虑风机的通风效果和使用方便性，一般选择在需要通风的区域或者设备附近安装。
2. 准备安装材料：需要准备好螺丝、锁紧螺母、支架等安装所需的材料。
3. 安装支架：根据风机的大小和重量，选择合适的支架进行安装，支架必须在稳定的地面上固定。
4. 安装风机：将风机安装在支架上，连接好电源线和控制线，检查接线是否正确。
5. 连接管道：根据实际需要，连接好进出风口的管道和风道，确保通风效果和安全性。
6. 安装保护网：为了避免人员误入或者杂物进入风机内部，需要安装防护网。
7. 测试运行：在安装完成后，需要进行测试运行，检查风机的工作状况和噪音是否正常，确保通风效果和安全性。
总之，轴流风机的安装方法需要结合实际情况进行选择，确保通风效果和安全性。
在安装过程中，需要注意安全，避免发生事故。
- 1 -。

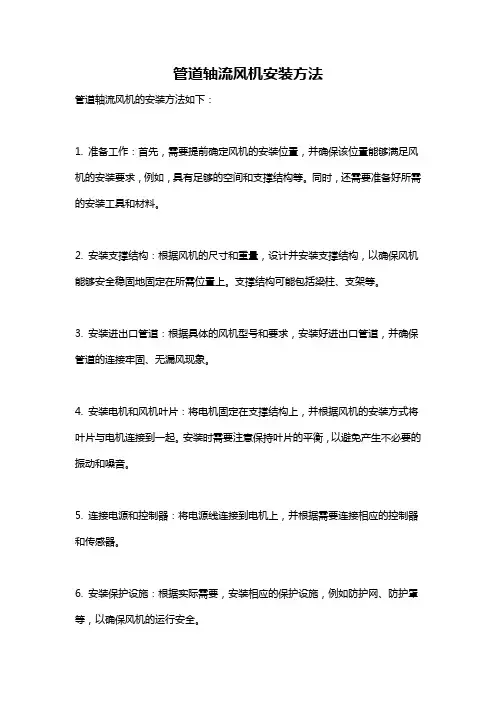

管道轴流风机安装方法
管道轴流风机安装方法
管道轴流风机的安装方法如下：
1. 准备工作：首先，需要提前确定风机的安装位置，并确保该位置能够满足风机的安装要求，例如，具有足够的空间和支撑结构等。
同时，还需要准备好所需的安装工具和材料。
2. 安装支撑结构：根据风机的尺寸和重量，设计并安装支撑结构，以确保风机能够安全稳固地固定在所需位置上。
支撑结构可能包括梁柱、支架等。
3. 安装进出口管道：根据具体的风机型号和要求，安装好进出口管道，并确保管道的连接牢固、无漏风现象。
4. 安装电机和风机叶片：将电机固定在支撑结构上，并根据风机的安装方式将叶片与电机连接到一起。
安装时需要注意保持叶片的平衡，以避免产生不必要的振动和噪音。
5. 连接电源和控制器：将电源线连接到电机上，并根据需要连接相应的控制器和传感器。
6. 安装保护设施：根据实际需要，安装相应的保护设施，例如防护网、防护罩等，以确保风机的运行安全。
7. 调试和测试：在安装完成后，对风机进行调试和测试，确保其正常运行并满足所需的风量、压力等要求。
8. 完善安装：除了上述步骤外，还需要对整个安装过程进行总结和完善，例如，对电气接线进行整理、对设备进行清洁等。
需要注意的是，在进行风机安装时，应严格按照厂家提供的安装说明和相关标准进行操作，并遵守相关的安全操作规程。
如果对安装过程不熟悉或存在疑问，建议请专业人士或厂家技术人员进行指导和协助。
轴流风机操作说明书
轴流风机操作说明书篇一：轴流风机的使用说明轴流风机的使用说明轴流风机应有子午加速方法和“准三元”流动理论，采用直线外筒、锥型毂、扭曲翼形叶片当然结构形式。
压力较同型号轴流风机高，风量较同型号离心风机大。
本系列通风机设计颖，结构紧凑，体积小，重量轻，易安装，与老式的离心式风机相比可节电20%，转速小于2017r/min 时，噪声低于75dB(A)，风机联接管道和安装在空调箱内时，噪声小于70dB(A)。
可代替2017p a以下的中。
具有效率高、体积小、节能好，噪声低，安装方便等优点。
低压离心风机，广泛用于宾馆、饭店、商场、写字楼、体育馆等民用建筑的通排风、管道加压送风及工矿企业的通风换气场所。
其中双速风机可根据使用工况要求通过变速来调整所需风量、风压。
一、风机的结构特性风机主要有叶轮、机壳、进口集流器、导流片、电动机等部件组成。
叶轮采用有子午加速特点的扭曲平板焊接在轮毂上。
经动平衡校验，超速试验，有良好的空气动力性能。
机壳采用圆形，与消音功能的集风器联接成整体。
出口装有导流片，具有良好的气流分布，压力稳定。
二、风机的用途系列轴流通风机广泛用于隧道、地下车库、高级民用建筑、冶金、厂矿等场所的通风换气及消防高温排烟.系列风机输送气体温度不得超过80℃，特殊环境可选用防暴型轴流风机，防腐型轴流风机。
三、风机性能的选择风机的性能在性能表上查阅，表中列出的性能是最高效率范围内的性能，按流量分为五个特点，选用时按性能表为准，出厂的风机合格品性能在额定流量下全压值不超过±5%。
性能选用表是标准状态下的性能，无聊技术文件或订货要求的性能均按标准状态为准，标准状态大气压=101325P a，t=20相对温度Ψ=50%空气状态，当实际使用条件下与上述不符合时按有关公式进行换算，风机安装方式可分为立式或卧式，如立式安装在订货中注明，如流量，压力安装尺寸等性能参数有特殊要求，公司将为您另行设计生产。
轴流式通风机安全操作规程范本（三篇）
轴流式通风机安全操作规程范本一、操作前准备1. 操作人员应熟悉轴流式通风机的结构、性能和操作要求，并了解相关的安全操作规程。
2. 在操作轴流式通风机之前，应检查轴流式通风机及其附件的完好性，确保没有损坏和松动现象。
3. 确保轴流式通风机处于停止状态，然后断开电源并进行安全标识。
二、操作步骤1. 操作人员应按照操作规程查找轴流式通风机的停车按钮或开关，启动轴流式通风机。
2. 在轴流式通风机运行之前，应先检查风机叶轮是否存在不平衡、松动或异物等异常情况，确保轴流式通风机运行平稳。
3. 假如发现轴流式通风机在运行过程中出现噪音、振动或其它异常情况时，应立即停机检查，并汇报上级领导和维修人员。
4. 操作人员应定期检查轴流式通风机的温度变化，一旦发现温度异常升高时，应立即停机检查原因。
5. 在操作过程中，不允许将异物放入轴流式通风机中，以防堵塞或损坏叶轮。
三、安全注意事项1. 操作人员在操作轴流式通风机期间，应穿戴符合要求的个人防护装备，如安全鞋、安全帽等。
2. 操作人员在操作轴流式通风机之前，应确保周围环境的安全无隐患，如防止有人或物品靠近通风机。
3. 禁止操作人员随意调整或拆卸轴流式通风机的零件和附件，以免引起事故。
4. 禁止在轴流式通风机正常运行时，用手或其他物品接触风机叶轮或其他运动部件。
5. 安装和维修轴流式通风机时，应由专业人员进行，并遵循相关的操作规程和安全要求。
四、紧急情况处理1. 在发生火灾或爆炸等紧急情况时，操作人员应立即停机，切断电源，并进行紧急报警和撤离。
2. 紧急情况处理完成后，需要由专业人员对轴流式通风机进行检查和维修，确保其安全可靠使用。
五、操作后清理1. 操作人员在操作结束后，应清理现场，将工具和杂物放置到指定的位置，保持通风机周围的整洁。
2. 定期检查轴流式通风机的工作状态和性能，一旦发现异常情况，应立即停机检查并及时维修。
3. 随时关注轴流式通风机的保养与维护，按照操作规程进行定期的保养和维护工作，延长其使用寿命。
150、200FZY系列轴流风机 技术说明书
１５０、２００ＦＺＹ系列轴流风机技术说明书
一
概述１
引言
本系列风机通过法兰安装，具有重量轻、体积小、安装方便等特点，主要用于计算机系统、地面自动控制设备、电子仪器仪表装置等通风散热。
２主要特点
本系列风机由圆筒形外壳、塑料风叶及电机构成一体。
通过法兰安装，具有重量轻、体积小、安装方便等特点。
并具有风量大、风压高、噪音低、振动小．运行可靠等特点。
３使用环境（海拔不超过２５００ｍ）
⑴温度（℃）：－１０℃～＋４０℃⑵相对湿度：９０％～９５％ＲＨ（２５℃时）⑶气压：７４．８ｋＰａ
二
单相风机接线图
单法兰性能参数序号
产品名称代号(“F”-风机;“Z”-轴流;Y
-圆筒式)
风机号(用风叶外径毫米数表示)
红⑴蓝⑵
三风机的注意事项与维护
１安装使用时，风机的固定一定要牢靠，防止因安装不牢而引起振动，出现超负荷运行，从而烧毁电机。
２风机的吸风口附近应尽可能的清洁，防止尘土，水渍和其它杂物吸入电机内部：①形成短路介质；②损坏导线绝缘层，从而造成匣间短路，电流增大，温度升高而烧毁电机。
所以要保证风机有良好的通风冷却环境，使风机在长时间运行中保持安全稳定的状态。
３本产品质量保证期为产品出厂之日算起的存放期（包括运输期）与保用期之和。
该风机有效期为１年。
在保用期内发现风机因本身问题造成不能使用，请通知本厂进行维修，不可擅自拆开，否则后果自负。
轴流风机安装使用说明书
轴流风机安装使用说明书轴流风机的岀风口，应装一扩散筒（如左图）其锥度坯5°长度等于（1〜1.5）倍管道直径。
这样可以 少风机的压力损失，提高风机的使用效率。
轴流风机的进风口，应装一集流器（如左图）这 样可以为轴流风机工作提供合理的气流，提高风 机的性能，降低噪声。
轴流风机两端接管道，当管道与管道间采用柔性接头时，要求进风口柔性接头到风机距 至少为 1倍管道直径，而且柔性接头要处于张紧状态，这样可以避免由于柔性接头的变动使气流面积减 小而引起倒流、涡流，从而减少压力损失而降低 噪声。
、安装注意事项:1.安装扩散筒Don* t ］不舎理）Do （含理） 2.安装集流器Don't （不合3.安装柔性管道接头 Do （合理） Do （合理）Don't （不合理）_轴流风机两端安装变截面的弯形管道时，要求风 机与变截面管道要有过度接头其高度等于（1 .5）倍风机叶直径，这样可以避免由于管道面 丢化而引起倒流，从而减少压力损失，提轴流风机进岀风口有障碍物（如左图），将会阻 挠气流流向风机，导致气流挠动，从而使系统阻力 增加，流量减少，噪声增大，所以进岀风口与障 碍物之间至少保证1倍管道直径的距离。
轴流风机进风口直接露于大气中，为了保证人的 安全，以及防止杂物的吸入，应在进风口安装如 左图的安全网。
7、电机接线按接线图的方法接线。
、使用注意事项1、风机在第一次使用之前必须详细检查产品铭牌标志的电压和频率是否符合当地的要求，严4.安装变截面的变形管道 Don* t （不合理〕5. 进出风口有障碍物Do （合理）6. 安全网Do （合理） Do （替理〕 Air格按照电机额定电压运行。
2、风机运行前，必须先检查风机叶与机壳之间有无碰撞磨擦，电机是否接地，绝缘是否良好。
3、风机运行前，必须先检查叶轮旋转方向是否正确，无误方可运转，在试运转中有异常声和象，应立即停机，切断电源进行排除，正常后才可使用。
轴流风机使用方法
轴流风机使用方法
轴流风机是一种常见的通风设备，广泛应用于工业、商业和家庭环境中。
以下是轴流风机的使用方法：
1. 安装位置：选择一个合适的位置来安装轴流风机。
确保风机安装在靠近需要通风的地方，并且没有障碍物阻挡风机的气流。
2. 安装方式：根据轴流风机的型号和规格，选择合适的安装方式。
一般来说，轴流风机可以通过吊顶安装或地面安装。
3. 接线方式：根据轴流风机的电源和接线要求，正确连接电源线。
确保接线牢固，并且电源电压在规定范围内。
4. 调整风向：根据需要调整轴流风机的风向。
通常情况下，轴流风机可以水平或垂直安装，根据实际情况选择合适的安装角度。
5. 调整风量：根据需要调整轴流风机的风量。
一般来说，轴流风机可以通过调节风门或调速器来控制风量。
6. 维护保养：定期检查轴流风机的运行状况，清理风机周围的灰尘和杂物，确保风机正常运行。
7. 安全注意事项：在使用轴流风机时，要注意安全。
避免接触风机的旋转部分，以免发生危险。
总之，正确使用轴流风机能够提高通风效果，保证空气流通，同时注意安全和维护保养，延长风机的使用寿命。
动叶可调轴流风机安装和使用维护说明书
FAF型电站动叶可调轴流送风机安装和使用维护说明书（C部分）上海鼓风机厂有限公司友情说明：本说明书适用于叶柄轴承为二轴承的电站锅炉送风机，另附有贵工程的A本说明书，需配合使用。
因本说明书是按标准设计的风机编制的，可能会有少量数据和内容与贵工程不同，请以贵工程的图纸资料为准。
1送风机说明1.1 风机的功能说明送风机将新鲜空气自大气吸入，并送至锅炉炉膛以帮助燃烧。
本动叶可调式轴流送风机为单级，卧式布置。
风机叶片安装角可在静止状态或运行状态时用电动执行器通过一套液压调节装置进行调节。
叶轮由一个整体式轴承箱支承。
主轴承由轴承箱内的油池和液压润滑联合油站供油润滑。
为了使风机的振动不传递至进气和排气管路，风机机壳两端设置了挠性联接件（围带），风机的进气箱的进口和扩压器的出口分别设置了进、排气膨胀节。
电动机和风机用二个刚挠性半联轴器和一个中间轴相连接。
风机的旋转方向为顺气流方向看逆时针。
1.2 风机和风机主要部件的说明1.2.1 风机的主要部件10.00 转子20.00 中间轴和联轴器30.00 供油装置40.00 测量仪表50.00 钢结构件60.00 钢结构连接件70.00 消声器和隔声装置注意：在本安装使用说明书中括弧内的数字为图纸中的零部件号。
1.2.2 各部件说明a、10.00 转子风机转子由叶轮（12.11）、叶片（13.21）、整体式轴承箱（11.00）和液压调节装置（18.00）组成。
主轴承箱（11.00）主轴（11.11）和滚动轴承同置于一球铁箱体（11.41）内，此箱体同心地安装在风机下半机壳中并用螺栓固定。
在主轴的两端各装一个滚柱轴承用以承受径向力，为了承受轴向力，在近联轴器端装有一个向心推力球轴承，承担逆气流方向的轴向力。
轴承的润滑借助于轴承箱体内的油池和外置的液压润滑联合油站。
当轴承箱油位超过最高油位时，润滑油将通过回油管流回油站。
叶轮（12.11）叶轮为焊接结构，较其它结构叶轮重量比较轻，惯性矩也小。
轴流风机安全操作规程
轴流风机安全操作规程
一、在密闭舱室作业或在油舱、油柜、经油漆后的舱室作业，必须使用风机通风。
二、风机安装：
1、安装前必须检查风机的机壳、叶轮、集风器等部件有无损坏变形，如有则必须待修复妥善后方可安装。
2、安装时应检查连接部份有无松动，叶轮与风壳间间隙应均匀，不得相碰。
3、进风口端要装置防护铁丝网。
4、风机底座必须保持水平位置与地基平面自然接合，不得强制连接，以防变形。
三、风机的使用：
1、原则上风机要接上薄膜胶袋使用，且拖到作业点距离要尽可能小，以减少薄膜胶袋的浪费和风压不足。
2、接薄膜胶袋时必须关闭风机，待风叶停止转动时，方可绑接薄膜胶袋。
3、任何时候严禁用手指等身体部位去触摸风机的风叶，以防造成伤害事故。
4、进舱作业前要预先通风5~10分钟，作业完毕后要关闭电源。
四、风机的维护：
1、风机在单使用完毕后必须回车间检修、清洁，确认运转正常后方可使用。
2、长时间未使用的风机，必须先行检查各连接部份是否牢固可靠，并经试转后方可正式使用。
3、经常注意风机在运转中有无异常声音，振动是否加大，发现不正常情况时，应及时进行检修。
五、对于7．5kw以上的大功率风机，要做牢固可靠的风机架，安装断相保护装置，以提高风机使用寿命。
防爆轴流风机的安装使用方法有哪些
防爆轴流风机的安装使用方法有哪些防爆轴流风机是行业中必备的设备之一，常被用于石油化工、化学企业、电力、电子、冶金、轻纺等行业领域中，为了保证使用效果和安全性，正确的安装使用方法显得尤为紧要。
下面将从以下几个方面介绍防爆轴流风机的安装使用方法。
一、安装前的准备工作1.1 选择合适的场地应选取通风较好、地面平整、无猛烈震动干扰、无风尘、无腐蚀性气体的场地，同时安装位置应保证有充分的空间进行良好的通风和运行维护。
1.2 安装前的检查在安装前应进行初步的检查，紧要是检查各部件及部件之间的连接是否正常、旋转快捷等。
1.3 确认电源是否符合要求防爆轴流风机是电动风机，应注意选型与安装电动机符合规范，同时电源东莞宾馆交流电源或直流电源的参数是否符合要求。
1.4 选择合适的接地方法为了保证防静电和防雷击，防爆轴流风机的接地要求高，安装前应充分考虑接地方式，以保证接地牢靠性。
二、安装注意事项2.1 安装定位防爆轴流风机安装时需要正确的定位，紧要涉及选择适当的位置、确定立柱的固定方法、正确的预埋地脚螺栓安装方式等，如不确认应向厂家提出接口部件的安装尺寸，以保证安装的精准性。
2.2 连接管道及支架在连接防爆轴流风机与管道时，尤其要注意连接方式的正确性，以保证运行时不漏气，也不产生污染，同时还应注意机房内的空气污染问题，为此在风机进口和出口处应安装各自的防止污染网。
2.3 检查轴承及其润滑系统在安装建筑多派河售楼部轴承时，应检查轴承是否清洁，油脂是否充分，适时调整其润滑状态。
一般机房安装的风机都要在整机的轮缘上刻有静平衡与动平衡的标记，为了保证整机的运行平稳、噪声小，应坚持严格的平衡验证。
三、使用注意事项3.1 运行维护在使用防爆轴流风机过程中，应定期接受厂方的运行维护服务，这样能保证风机长时间地稳定运行，同时也能有效保证员工的安全。
3.2 风机的定期检验在使用过程中，定期对防爆轴流风机进行检验应当是常规的工作，以此来判定风机的运行情况。
防爆轴流风机技术说明书
防爆轴流风机技术说明书防爆轴流风机技术说明书一、产品简介防爆轴流风机采用最新开发的结构形式，它采用椎轮、轴套、轴般、涡轮、空气阀等多种组件来完成对空气的输送和排放。
它具有高效率、低噪音、体积小、重量轻的特点，适用于危险用户环境，如煤矿、烟花爆竹厂及重大工程等地方。
二、产品特点1、采用最新开发的新型结构，可有效提高产品的效率。
2、体积小重量轻，能安装到低空间空间，使安装工作更加方便快捷。
3、采用高品质的防爆材料，可有效防止爆炸瞬间的温度等大量火花的出现，从而使产品性能更加稳定可靠。
4、采用节能设计，可有效减少能耗。
5、采用高性能的密封及密封材料，使抗压性能更强。
6、采用多种安全装置，使运行更加安全可靠。
三、技术参数1、电压：220V/380V/415V2、输出功率：0.55—2.2KW3、转速：1450r/min—3000r/min4、最大风量：≤2500m3/h5、最大静压：≤4500Pa6、噪音：≤65dB四、安装方法1、安装时请查看产品说明书的安装指引。
2、风机安装的垂直度要求不高，但是安装位置不应有弯曲或者阻挡。
3、风机对安装地点的要求较小，但是应尽量选择地面固定安装，避免空气流量受到阻碍。
4、安装之前，需要对防爆风机的连接部位核实清洁，使用前应先行测试风机的性能参数是否正常。
五、使用注意1、防爆轴流风机使用前必须查看产品说明书，加以正确操作；2、若防爆轴流风机在运行过程中发出异常噪音，说明轴承或者润滑油出现问题，应及时检查更换；3、防爆轴流风机必须放置在防爆用户环境中，以确保安全使用；4、安装时必须使用防爆螺栓，注意防爆轴流风机之间的间隙；5、使用中应检查总成的支架是否处于稳定状态，如果发现变形、现象，应及时停止使用，并进行检修。
风机安装、调试、运行、维护保养说明书
风机安装、调试、运行、维护保养说明书地铁隧道轴流风机安装、调试、运行、维护使用说明书操作须知及注意事项1)、在安装、使用风机之前，请仔细阅读、理解本使用说明书中的全部内容，并按说明书中规定和规程要求进行操作，保证风机安全运转。
2)、如果对本说明书中的内容有不明之处或疑问，尽请与我公司联系。
3)、由于本使用说明书的不详尽而导致风机的损坏我公司不负责任。
4)、除合同规定的质量保证之外本公司不负责其它含义的质量保证和保修。
5)、合同规定的质量保证不适用于下列情况:(1)、设备的操作和维修没有严格遵循本使用说明书的要求和操作规程;(2)、由于操作失误而造成设备的损坏;(3)、由于周围环境事故而造成设备损坏;6)、设备实际使用条件应与设计时给定的参数相一致。
7)、所使用的电气接线一定要等于或超过每台风机电机铭牌上规定的性能值。
8)、维修时必须确认设备已完全切断电源的情况下方可进行。
9)、不得将设备上的电气保护装置拆卸或丢弃。
10)、当维修后的风机重新启动之前必须仔细检查风机叶片外弦与筒壁的间隙、螺栓的拧紧度，清理风机内及周围的遗留物。
11)、按本使用说明书要求对设备进行定期的维护保养。
一、概述地铁隧道轴流风机系上风实业股份有限公司凭借近三十年的轴流风机专业研发经验，并借鉴国外发展轴流风机的先进经验，联合国内科研单位、大专院校，通过精心设计、计算和大量模型和实物风机试验、开发和逐步扩展、完善而完成的。
上风设计生产的地铁隧道轴流风机具有效率高、噪声低、性能曲线平稳、运行高效区宽、结构紧凑、运行安全可靠、变工况调节简单、安装维护保养简便等显著特点，其综合性能领先于同行业同类产品，处于国内领导者的地位。
输送介质为空气和自然的、对人体无害的气体。
根据使用要求，产品分为单向和可逆转双向两类。
上风生产的地铁隧道风机已广泛应用于地铁、矿山、隧道、发电厂、高层建筑、大型工厂等HVAC系统，经过运行考核，用户给予了高度评价。
ASN系列动叶可调轴流风机通用说明书
注意 当进气箱 主体风筒 扩散器最终连接之后 必须对叶片顶 部与主体风筒表面之间的间隙进行复查 这时 只需检验最长叶片的 最小间隙
0.8n~1.2n 1.8n~2.2n 2.8n~3.2n
ASN 系列动叶可调轴流送风机通用说明书 144-1 SY 共 6 页 第 6 页
3.8n~4.2n n 风机的工作转速 3. 1. 2 安装前应将基础凿平 其平面度为 5mm/m 3. 2 安装和检修风机时需要的起吊设备 为了在安装和检修时能够达到方便安装和拆卸起见 推荐在风机主 电机和风机转动部分的上方装设带有滑行装置的吊车 如 图 1 所示 用户也可根据具体情况设置满足要求的起吊设备
3. 9 液压调节装置的安装 图 2 3. 9. 1 用螺钉 21 把油缸 11 固定到支撑轴部上 3. 9. 2 把支撑盖 17 固定到轮毂盖上 然后转动轮毂使支撑盖 17
液压调节机构设计成液压随动系统 动作平稳 滞后小 液压缸 的最大轴向推力见说明书专用部分叶片角度调节速度表 液压缸由液 压调节油站供油 调节拉叉装有关节轴承 调节时不会卡死 调节驱 动装置中设有调节限位螺钉和调节角度显示盘 叶片角度的调节范围 为 45 2.2 轴承组
轴承箱为碳钢型材焊接结构 具有足够的刚性 并便于安装找正 主轴采用滚动轴承支撑 稀油润滑或脂润滑 轮毂侧为支承轴承 联轴器侧为支承推力轴承 2. 3 定子部件 定子部件主要由导轨 进气箱 主体风筒 扩散器等组成 主要采
ASN 系列动叶可调轴流送风机通用说明书 144-1 SY 共 9 页 第 9 页
轴流风机在使用与安装时的注意事项
轴流风机在使用与安装时的注意事项1使用留意事项1.风机使用中会产生高温，应避开碰触外壳以免烫伤。
2.马达负载电流会随鼓风机之使用空气压力而变化.配线时应装置适用该机种之过负载爱护开关，并在额定满载电流(A)下使用，以避开马达烧毁。
(额定满载电流请参照马达上之铭牌)3.风机连续运转的适用范围请参考名目上之风量-静压曲线图，并在曲线范围内使用，但如接近高压时，切勿超过适用范围，若使用时必需接近封闭压力，则最好在管路中设置压力释放阀，当使用管路封闭时，压力释放阀会放开调整空气进出以确保鼓风机之寿命。
若在管路封闭下运转，则风机的温度会急剧上升，此时应避开持续运转，否则可能会发生变形或损坏，同时在封闭状况，或在连续使用范围以下之风量都会受****。
若为间歇性运转，最好以空气阀切换方式运作。
4.风机的空气温度变化：当空气流量接近封闭状态时，温度会急剧上升，故应特殊留意此种状况发生。
若温度会上升，切勿将风机置于密闭室内使用。
5.硬质物体尘埃粉粒体纤维及水滴应在空气进入风机前除去，可用集尘袋等方式处理。
若在管路中途装置过滤器，为避开降压的损失，请使用大面积过滤器，并定时清理过滤器中之污染物6.应定时清理风机内部及外部(特殊是冷却风扇的空气通路)，除去表面灰尘。
若大量累积灰尘，散热效果差会造成温度上升，风量减小，振动增加而造成故障。
7.轴承油封及等属于消耗品，故有肯定的寿命，需定期更换，同时叶片外壳金属网等也须依使用环境而定期更换8.风机使用中若运转不顺或不正常噪音消失，请关闭电源检修。
2安装留意事项1.安装地点-------须安装于室内不受风雨侵扰之处2.环境温度-------40℃一下3.相对湿度-------80%一下4.空气品质-------空气中若含有酸，碱等腐蚀性或易燃性气体，不应当以高压鼓风机输送，以避开发生危急5.尘埃防护-------有大量尘埃，粉立体或纤维等场所应避开使用，如必需在此类场合使用时，请加装过滤器，并定期清理附在滤网及高压鼓风机内部之尘埃6.通风散热-------请选择在通风良好之场所使用，不行在密闭室或密闭箱中使用7.置放空间-------为列行维护或修理便利，请避开安装过于狭小之地点8.避开振动--------请安装在无振动场所；如场所振动无可避开，须加装防振措施，以避开高压鼓风机受到外界之振动而损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴流风机安装使用说明书
一、安装注意事项：
1.安装扩散筒
轴流风机的出风口,应装一扩散筒(如左图)其锥度
≤15°，长度等于(1~1.5)倍管道直径。
这样可以
减少风机的压力损失，提高风机的使用效率。
2.安装集流器
Don't(不合理)
Do(合理)
轴流风机的进风口，应装一集流器（如左图）这
样可以为轴流风机工作提供合理的气流，提高风
机的性能，降低噪声。
3.安装柔性管道
接头Don't(不合理)Do(合理)
轴流风机两端接管道，当管道与管道间采用柔性
接头时，要求进风口柔性接头到风机距至少为
１倍管道直径，而且柔性接头要处于张紧状态，
这样可以避免由于柔性接头的变动使气流面积减
小而引起倒流、涡流，从而减少压力损失而降低
噪声。
4.安装变截面的变形管道
轴流风机两端安装变截面的弯形管道时，要求风
机与变截面管道要有过度接头其高度等于（１
１.５）倍风机叶直径，这样可以避免由于管道面
积突然变化而引起倒流，从而减少压力损失，提
高风几使用效率。
5.进出风口有
障碍物
Do(合理)
Don't(不合理)
轴流风机进出风口有障碍物（如左图），将会阻
挠气流流向风机,导致气流挠动,从而使系统阻力
增加，流量减少，噪声增大,所以进出风口与障
碍物之间至少保证１倍管道直径的距离。
6.安全网
Do(合理)
Don't(不合理)
轴流风机进风口直接露于大气中，为了保证人的
安全，以及防止杂物的吸入，应在进风口安装如
左图的安全网。
7、电机接线
按接线图的方法接线。
二、使用注意事项:
1、风机在第一次使用之前必须详细检查产品铭牌标志的电压和频率是否符合当地的要求,严
格按照电机额定电压运行。
2、风机运行前,必须先检查风机叶与机壳之间有无碰撞磨擦,电机是否接地,绝缘是否良好。
3、风机运行前,必须先检查叶轮旋转方向是否正确, 无误方可运转,在试运转中有异常声和振动现象,应立即停机,切断电源进行排除,正常后才可使用。
4、风机如要求向上或向下送气时,电动机应更换压力轴承方可使用。
5、风机输送介子的温度不应超过80℃。
6、风机不应在水易喷和直接淋雨雪之处使用。
7、风机不能在化学气体易腐蚀、易燃、易爆环境中使用。
三、维修与保养:
1、只有风机设备完全正常的情况下方可运转。
2、风机维修和保养时必须先切断电源后进行。
3、风机应定期检查清除风机内部积等杂质防止锈蚀。
4、风机在维修后开动时,则需注意风机各部位是否正常。
5、除电机和电器外,可用沾有少许肥皂水的软布进行擦其表面, 切不可用苯、汽油等有机溶剂清洗。
以下情况不列入保养范围：
1、马达缺相运行而导致产品损毁。
2、产品因长期摆放而导致外观残旧，功能受损。
3、使用环境含腐蚀性，气体内含有杂质或硬物，温度过高而导产品损坏。
4、因整体抽风系统设计错误导致产品损坏。
