[整理]《3KV-110KV电网继电保护装置运行整定规程》试题及答案.
3-110KV保护整定规定
标签：无标签3～110kV 电网继电保护装置运行整定规程：4 继电保护整定的规定4 继电保护整定的规定4.1 一般规定4.1.1 整定计算所需的发电机、调相机、变压器、架空线路、电缆线路、并联电抗器、串联补偿电容器的阻抗参数均应采用换算到额定频率的数值。
下列参数必须使用实测值：a.三相三柱式变压器的零序阻抗；b.66kV及以上架空线路和电缆线路的阻抗；c.平行线之间的零序互感阻抗；d.双回线路的同名相间和零序的差电流系数；e.其他对继电保护影响较大的有关参数。
4.1.2 以下的假设条件对一般短路电流计算是许可的：a.忽略发电机、调相机、变压器、110kV架空线路和电缆线路等阻抗参数的电阻部分，66kV及以下的架空线路和电缆，当电阻与电抗之比R/X>0.3时，宜采用阻抗值，并假定旋转电机的负序电抗等于正序电抗，即X2=X1。
b.发电机及调相机的正序电抗可采用t=0的初瞬态值Ｘ″的饱和值。
c.发电机电势可以假定均等于1(标么值)且相位一致，只有在计算线路全相振荡电流时，才考虑线路两侧发电机综合电动势有一定的相角差。
d.不考虑短路电流的衰减，对利用机端电压励磁的发电机出口附近的故障，应从动作时间上满足保护可靠动作的要求。
e.各级电压可以采用标称电压值或平均电压值，而不考虑变压器分接头实际位置的变动。
f.不计线路电容电流和负荷电流的影响。
g.不计故障点的相间电阻和接地电阻。
h.不计短路暂态电流中的非周期分量。
对有针对性的专题分析和对某些装置特殊需要的计算时，可以根据需要采用某些更符合实际情况的参数和数据。
4.1.3 合理地选择运行方式是改善保护效果，充分发挥保护效能的关键之一。
继电保护整定计算应以常见运行方式为依据。
所谓常见运行方式，是指正常运行方式和被保护设备相邻近的一回线或一个元件检修的正常检修方式。
对特殊运行方式，可以按专用的运行规程或依据当时实际情况临时处理。
4.1.3.1 对同杆并架的双回线，应考虑双回线同时检修或同时跳开的情况。

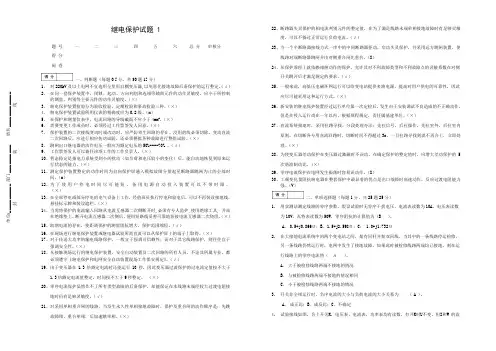

继电保护试题1(带答案)
继电保护试题 1题 号 一二三四五六总 分审核分 得 分 阅 卷一、判断题（每题0.5分，共30题15分）1、 对220kV 及以上电网不宜选用全星形自耦变压器,以免恶化接地故障后备保护的运行整定。
（√）2、 在同一套保护装置中，闭锁、起动、方向判别和选相等辅助元件的动作灵敏度，应小于所控制的测量、判别等主要元件的动作灵敏度。
（×）3、 继电保护装置检验分为验收检验、定期检验和事故检验三种。
（×）4、 继电保护装置试验所用仪表的精确度应为0.2级。
（x ）5、 在保护和测量仪表中，电流回路的导线截面不应小于4mm 2。
（×）6、 需要变更工作成员时，必须经过工作票签发人同意。
（×）7、 保护装置的二次接线变动时或改动时，应严防寄生回路的存在。
没用的线必须切除。
变动直流二次回路后，应进行相应传动试验，还必须模拟各种故障进行整组试验。
（×）8、 跳闸出口继电器的动作电压一般应为额定电压的50%----70% 。
（√）9、 工作票签发人可以兼任该项工作的工作负责人。
（×）10、暂态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运行状态的能力。
（×）11、测定保护装置整定的动作时间为自向保护屏通入模拟故障分量起至断路器跳闸为止的全部时间。
（x ） 12、为了使用户停电时间尽可能短，备用电源自动投入装置可以不带时限。
（×）13、在全部停电或部分停电的电气设备上工作，经值班员执行停电和验电后，可以不再装设接地线，悬挂标示牌和装设遮栏。
（×）14、当需将保护的电流输入回路从电流互感器二次侧断开时,必须有专人监护,使用绝缘工具, 并站在绝缘垫上，断开电流互感器二次侧后，便用短路线妥善可靠地短接电流互感器二次绕组。
（×） 15、助增电流的存在，使距离保护的测量阻抗增大，保护范围缩短。

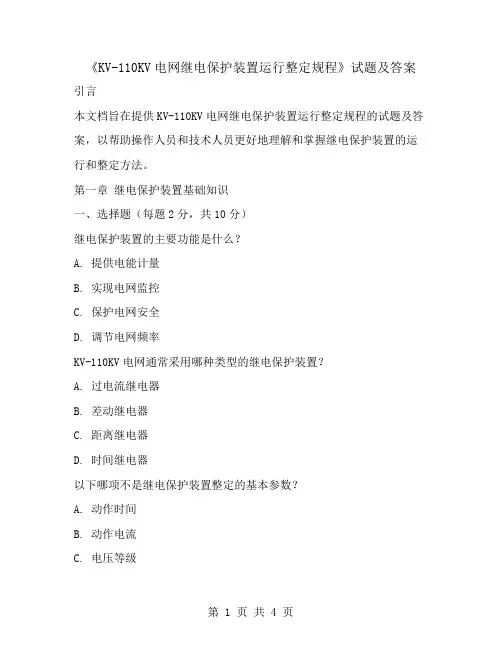

《KV-110KV电网继电保护装置运行整定规程》试题及答案
《KV-110KV电网继电保护装置运行整定规程》试题及答案引言本文档旨在提供KV-110KV电网继电保护装置运行整定规程的试题及答案，以帮助操作人员和技术人员更好地理解和掌握继电保护装置的运行和整定方法。
第一章继电保护装置基础知识一、选择题（每题2分，共10分）继电保护装置的主要功能是什么？A. 提供电能计量B. 实现电网监控C. 保护电网安全D. 调节电网频率KV-110KV电网通常采用哪种类型的继电保护装置？A. 过电流继电器B. 差动继电器C. 距离继电器D. 时间继电器以下哪项不是继电保护装置整定的基本参数？A. 动作时间B. 动作电流C. 电压等级D. 动作角度继电保护装置的整定值通常由谁来确定？A. 操作人员B. 设备制造商C. 电网调度中心D. 设备维护人员继电保护装置的整定应遵循什么原则？A. 个人经验B. 电网安全C. 经济效益D. 设备寿命二、填空题（每空2分，共10分）继电保护装置的整定值应根据________、________和________来确定。
在KV-110KV电网中，差动继电器主要用于检测________故障。
继电保护装置的动作时间应根据________和________来整定。
继电保护装置的整定应保证在________情况下可靠动作，在________情况下不误动作。
继电保护装置的整定值调整后，必须进行________和________，以验证整定的正确性。
第二章继电保护装置整定规程三、简答题（每题10分，共20分）请简述KV-110KV电网继电保护装置整定的基本步骤。
在整定继电保护装置时，如何考虑电网的运行方式？四、计算题（每题15分，共30分）假设KV-110KV电网的某条线路的额定电流为600A，需要整定过电流继电器的动作电流和动作时间。
若该线路的最大短路电流为2000A，最小短路电流为800A，试计算继电器的动作电流和动作时间整定值。
某KV-110KV电网的变压器差动保护装置需要整定。
[工程类试卷]110kV变配电所控制、测量、继电保护及自动装置练习试卷1及答案与解析
![[工程类试卷]110kV变配电所控制、测量、继电保护及自动装置练习试卷1及答案与解析](https://img.taocdn.com/s3/m/fbd12248caaedd3383c4d387.png)
110kV变配电所控制、测量、继电保护及自动装置练习试卷1及答案与解析一、单项选择题每题的备选答案中，只有一个是符合题目要求的。
1 电磁操动机构的控制电源要用( )。
（A）交流（B）直流（C）均可（D）储能弹簧2 电力变压器的电流速断保护装置的动作电流(应躲过低压侧短路时，流过保护装置的最大短路电流)计算公式为( )。
（A）I dz.j＝K k K jx（B）I dz.j＝K k K jx（C）I dz.j＝K k（D）I dz.j＝K k K x3 工业企业和民用建筑变配电所断路器一般采用( )。
（A）灯光监视方式（B）音响监视方式（C）均可或选用（D）必须同时用4 电能计量装置类别Ⅲ有功电能表准确度最低要求( )。
（A）2．0（B）1．5（C）1．0（D）0．55 有可能出现不正常情况的线路和回路，应有预告信号。
预告信号一般不包括的内容是( )。
（A）变压器压力释放装置动作（B）控制回路内故障(熔断器熔丝熔断或自动开关跳闸)（C）保护回路断线或跳、合闸回路断线（D）交流系统绝缘增加(高压中性点不接地系统)6 变配电所指针式交流仪表准确度最低要求( )。
（A）2．0（B）1．5（C）1．0（D）0．57 为提高低负荷时的计量准确性，应选用过载4倍及以上的电能表。
对经电流互感器接入的电能表，其标定电流宜不低于电流互感器额定二次电流的( )。
（A）67％（B）50％（C）30％（D）20％8 直流系统绝缘监测装置的测量准确度应不低于( )。
（A）1．0级（B）1．5级（C）2．0级（D）2．5级9 谐波电流、电压的测量可采用数字式仪表，测量仪表的准确度应不低于( )。
（A）1．0级（B）1．5级（C）2．0级（D）2．5级10 准确度等级为0．2、一次电流为额定电流的20％的一般测量用电流互感器的误差限值为( )。
（A）±0．75％（B）±0．35％（C）±0．3％（D）±0．2％11 电流互感器二次电流回路的电缆芯线截面，应按电流互感器的额定二次负荷来计算，二次回路额定电流为5A应不小于( )。
《微机继电保护装置运行管理规程》试题及答案
《微机继电保护装置运行管理规程》试题及答案一、填空题1、对于安装在开关柜中10kV--66kV微机继电保护装置，要求环境温度在（-5℃—45℃）范围内，最大相对湿度不应超过（95℅）。
微机继电保护装置室内月最大相对湿度不应超过75%，应防止灰尘和不良气体侵入。
微机继电保护装置室内环境温度应在（5℃—30℃）范围内，若超过此范围应装设空调。
2、微机继电保护装置的使用年限一般不低于（12）年，对于运行不稳定、工作环境恶劣的微机继电保护装置可根据运行情况适当缩短使用年限。
3、供电企业继电保护部门应贯彻执行有关继电保护装置规程、标准和规定，负责为地区调度及现场运行人员编写（微机继电保护装置调度运行规程）和（现场运行规程）。
4、微机继电保护装置在运行中需要切换已固化好的成套定值时，由（现场运行人员）按规定的方法改变定值，此时（不必停用）微机继电保护装置，但应立即显示（打印）新定值，并与（主管调度）核对定值单。
5、微机继电保护装置和继电保护信息管理系统应经（GPS）对时，同一变电站的微机继电保护装置和继电保护信息管理系统应采用（同一时钟源）。
6、微机继电保护装置投入运行后发生第一次去内、外故障，继电保护人员应通过分析微机继电保护装置的实际测量值来确认（交流电压、交流电流回路）和相关（动作逻辑）是否正常。
既要分析（相位）,也要分析（幅值）。
７、未经相应继电保护运行管理部门同意，不应进行微机继电保护装置（软件升级工作）。
8、两套保护的跳闸回路应与断路器的两个跳闸线圈分别（一一）对应。
9、继电保护信息管理系统应工作在第（Ⅱ）安全区。
10、进行微机继电保护装置的检验时，应充分利用其（自检功能），主要检验自检功能无法检测的项目。
11、微机继电保护装置在断开直流电源时不应丢失（故障信息）和（自检信息）。
12、微机继电保护装置应设有（自恢复）电路，在因干扰而造成程序走死时，应能通过自恢复电路恢复（正常工作）。
13、开关量输入回路应直接使用微机继电保护的直流电源，光耦导通动作电压应在额定直流电源电压的（55%～70%）范围内。
3-110KV电网继电保护装置整定运行规程
措施（例如主保护和后备保护互相独立的配置等）。
2.4.2 对于 110kV 电网线路，考虑到在可能的高电阻接地故障情况下的动作灵敏系数要求，其最末一段
零序电流保护的电流定值不应大于 300A（一次值），此时，允许线路两侧零序保护相继动作切除故障。
2.4.3 在同一套保护装置中闭锁、起动和方向判别等辅助无件的灵敏系数应不低于所控的保护测量元件
有分别作用于不同断路器，且整定值有规定的灵敏系数的两套独立的保护装置作为主保护和后备保护，以
确保电力设备的安全。对于不满足上述要求的特殊情况，按本规程第 1.8 条的规定处理。
2.2.3 3～110kV 电网继电保护一般采用远后备原则，即在临近故障点的断路器处装设的继电保护或该断
路器本身拒动时，能由电源侧上一级断路器处的继电保护动作切除故障。
3～110kV 电网继电保护装置运行整定规程
DL/T584-2007
1总则 1.1 本规程是电力系统继电保护运行整定的具体规定，与电力系统继电保护相关的设计、调度运行部门 应共同遵守。 1.2 本规程是 3～110kV 电网的线路、母线、并联电容器、并联电抗器以及变压器保护中与电网保护配合 有关的继电保护运行整定的基本依据。线路纵联保护、断路器失灵保护等参照 DL/T559-2007（原为 DL/T559-94）《220kV～750kV 电网继电保护装置运行整定规程 》整定。
DL/T584-2007
c. 双回线内部保护的配合，可按双回线主保护（例如一段距离保护）动作，或双回线中一回线故障
时两侧零序电流（或相电流速断）保护纵续动作的条件考虑，确有困难时，允许双回线中一回线故障时，
两回线的延时保护段间有不配合的情况。
d. 在构成环网运行的线路中，允许设置预定的一个解列点或一回解列线路。
继电保护检修练习题库(含参考答案)
继电保护检修练习题库（含参考答案）一、单选题（共50题，每题1分，共50分）1、表示正弦电路电感电流的下列计算式中，正确的是（____）。
A、A.I=U/XLB、B.I=U/ωLC、C.I=UωLD、D.I=UXL正确答案：B2、110kV设备不停电的安全距离是(____)。
A、A. 0.7mB、B. 1.0mC、C. 1.5mD、D. 2.0m正确答案：C3、测控装置遥信信息采集功能调试检修，其中不属于通电前检查项目的是(____)。
A、A. 设计图纸检查B、B. 灯状态指示检查C、C. 外观检查D、D. 通电前电源检查正确答案：B4、当三相三线电路的中性点直接接地时，宜采用（____）的有功电能表测量有功电能。
A、A.三相三线B、B.三相四线C、C.三相三线或三相四线D、D.三相三线和三相四线正确答案：B5、微机保护和控制装置的屏柜下部的铜排，应用截面不小于(____)的铜缆接至保护室内的等电位接地网。
A、A. 16mm2B、B. 25mm2C、C. 50mm2D、D. 100mm2正确答案：C6、所谓继电器常开接点是指(____)。
A、A. 正常时接点断开B、B. 继电器线圈带电时接点断开C、C. 继电器线圈不带电时接点断开D、D. 短路时接点断开正确答案：C7、为相量分析简便，电流互感器一、二次电流相量的正向定义应取( )标注。
A、A. 加极性B、B. 减极性C、C. 均可D、D. 根据现场需求确定正确答案：B8、确保蓄电池室的温度为(____)。
A、A. 15℃B、B. 12℃C、C. 10℃D、D. 5℃正确答案：A9、使用万用表进行测量时，测量前应首先检查表头指针(____)。
A、A. 是否摆动B、B. 是否在零位C、C. 是否在刻度一半处D、D. 是否在满刻度正确答案：B10、负载的有功功率为P，无功功率为Q，电压为U，电流为I，确定电抗X大小的关系式是（____）。
A、A. X＝Q／I2B、B. X＝Q／IC、C. X＝Q2／I2D、D. X＝UI2／Q正确答案：A11、继电保护工作防止机械伤害主要是(____)。
DL／T 584-2007 3～110kV电网继电保护装置运行整定规程
3～110kV电网继电保护装置运行整定规程1 总 则1.1 本规程是电力系统继电保护运行整定的具体规定，与电力系统继电保护相关的设计、调度运行部门应共同遵守。
1.2 本规程是3～110kV电网的线路、母线、并联电容器、并联电抗器以及变压器保护中与电网保护配合有关的继电保护运行整定的基本依据。
线路纵联保护、断路器失灵保护等参照DL/T559-2007（原为DL/T559-94）《220kV～750kV电网继电保护装置运行整定规程》整定。
1.3 按照GB14258-2004《继电保护和安全自动装置装置技术规程》（简称规程）的规定，配置结构合理、质量优良和技术性能满足运行要求的继电保护及自动重合闸装置是电网继电保护的物质基础；按照本规程的规定进行正确的运行整定是保证电网稳定运行、减轻故障设备损坏程度的必要条件。
1.4 3～110kV电网继电保护的整定应满足选择性、灵敏性和速动性的要求，如果由于电网运行方式、装置性能等原因，不能兼顾选择性、灵敏性和速动性的要求，则应在整定时，保证基本的灵敏系数要求，同时，按照如下原则合理取舍：a. 地区电网服从主系统电网；b. 下一级电网服从上一级电网；c. 保护电力设备的安全；d. 保重要用户供电。
1.5 继电保护装置能否充分发挥作用，继电保护整定是否合理，继电保护方式能否简化，从而达到电网安全运行的最终目的，与电网运行方式密切相关。
为此，继电保护部门与调度运行部门应当相互协调，密切配合。
1.6 继电保护和二次回路的设计师和布置，应当满足电网安全运行的要求，同时也应便于整定、调试和运行维护。
1.7 为了提高电网的继电保护运行水平，继电保护运行整定人员应当及时总结经验，对继电保护的配置和装置性能等提出改进意见和要求。
各网省局继电保护运行管理部门，可根据本规程基本原则制定运行整定的相关细则，以便制造、设计和施工部门有所遵循。
1.8 对继电保护特殊方式的处理，应经所在单位总工程师批准，并备案说明。
继电保护练习题及参考答案
继电保护练习题及参考答案一、单选题（共60题，每题1分，共60分）1.为保证可靠性，在设计上要求保护装置（例如母差保护等）出口先跳母联，后跳其它N台断路器的，应按动作( )次评价。
A、1B、N+2C、ND、N+1正确答案：A2.想要从一个端口收到另外一个端口的输入输出的所有数据，可以使用什么技术？( )A、RSTPB、端口镜像C、链路汇聚D、端口锁定正确答案：B3.空载变压器突然合闸时，可能产生的最大励磁涌流的值与短路电流相比( )。
A、前者可以忽略不记B、可以比拟C、前者远小于后者D、前者远大于后者正确答案：B4.线路保护的纵联通道采用( )逻辑节点建立模型。
A、PDIFB、PDISC、PSCHD、PTOC正确答案：C5.在220kV及以上变压器保护中，( )保护的出口不应启动断路器失灵保护。
A、中性点零流。
B、差动C、220kV零序过电流D、瓦斯正确答案：D6.工程应用中，过程层GOOSE网络参数配置MaxTime宜为( )A、4msB、5sC、2msD、8ms正确答案：B7.防止距离保护因电压互感器二次失压误动作的有效措施是( )。
A、电压断线闭锁B、电流启动和电压断线闭锁保护并延时发信号C、电流启动D、电流和电压突变起动正确答案：B8.直流电源监视继电器应装设在该回路配线的( )。
A、中间B、前端（靠近熔丝）C、任意D、尾端正确答案：D9.220kV变电站站控层网络宜采用( )以太网络。
A、总线型B、单星型C、环形D、双星型正确答案：D10.在大电流接地系统中，当相邻平行线路停运检修并在两侧接地时，电网发生接地故障，此时停运线路( )零序电流。
A、流过B、没有C、不一定有D、以上都不对正确答案：A11.单一数据集的成员个数不应超过( )。
A、64B、128C、32D、256正确答案：D12.高频闭锁方向保护发信机起动后当判断为外部故障时( )。
A、正方向一侧发信，反方向一侧停信B、两侧继续发信C、两侧立即停信D、正方向一侧停信，反方向一侧继续发信正确答案：D13.遵守保护装置( )开入电源不出保护室的原则，以免引进干扰。
继电保护考试题(含答案)
继电保护考试题（含答案）一、单选题（共33题，每题1分，共33分）1.在发现有人触电昏迷后,应该要 ()。
A、立即逃跑B、断电源做好防护把人员移至安全区域C、立刻对香迷人员进行抢救正确答案：B2.微机保护数据采集系统包括( )、模拟滤波器、采样保持、多路转换、模数转换等功能模块。
A、软件算法B、逻辑判断C、电压形成D、人机接口正确答案：C3.中性点不接地系统通常采用绝缘监视和( )的方式实现单相接地保护。
A、零序电流Ⅲ段保护B、零序电流Ⅰ段保护C、零序电流Ⅱ段保护正确答案：A4.变压器低电压起动的过电流保护的灵敏度比定时限过电流保护的灵敏度( )。
A、低B、不变C、高正确答案：C5.变压器油箱外故障包括引出线上的相间故障、引出线的套管闪络故障及( )等。
A、相绕组匝间短路B、套管破碎通过外壳发生的单相接地故障C、绕组与铁芯之间的单相接地故障D、绕组间的相间故障正确答案：B6.变压器油箱外故障包括引出线上的相间故障、套管破碎通过外壳发生的单相接地故障及( )等。
A、绕组与铁芯之间的单相接地故障B、相绕组匝间短路C、引出线的套管闪络故障D、绕组间的相间故障正确答案：C7.低压配电网中保护中性线代号为( )A、PEB、PENC、N正确答案：B8.电动机过热保护采用( )模拟电动机的发热效应。
A、最大短路电流B、最大负荷电流C、等效运行电流正确答案：C9.在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。
A、变压器备用B、母线备用C、暗备用D、明备用正确答案：C10.常用的变压器相间短路的后备保护有( )、低电压起动的过电流保护、复合电压起动的过电流保护、负序过电流保护、阻抗保护等。
A、气体保护B、电流速断保护C、变压器差动保护D、过电流保护正确答案：D11.电动机的外部发生两相短路,电动机的负序电流( )正序电流。
A、大于B、小于C、等于正确答案：A12.电力系统出现过负荷属于( )。
35kV及110kV变压器保护整定
35kV及110kV变压器保护1. 计算依据DL/T 1502-2016《厂用电继电保护整定计算导则》DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2. 变压器保护配置1）差动保护2）高压侧后备保护3）中压侧后备保护4）低压侧后备保护5）高压侧接地保护6）高压侧间隙保护，包括间隙零序过流保护、零序过压保护7）非电量保护注1：35kV变压器参考执行。
3. 差动保护变压器装设纵差保护作为内部故障的主保护，主要反映变压器绕组内部、套管和引出线的相间和接地短路故障，以及绕组的匝间短路故障。
1）差动速断定值：按躲过变压器可能产生的最大励磁涌流或外部短路最大不平衡电流整定。
推荐值如下：6300kV A及以下变压器：7~12e I；6300~31500kV A变压器：4.5~7e I；40000~120000kV A 变压器：3~6e I；120000kV A及以上变压器：2~5e I。
2）差动速断保护灵敏度校验原则：按正常运行方式下保护安装处电源侧两相金属性短路进行校验，要求。
3）变压器比率制动差动启动定值：按躲过变压器正常运行时的最大差动不平衡电流整定。
一般取0.3~0.6Ie，建议0.5Ie。
对于特殊变压器，如电炉变等，可适当提高启动电流值，取0.6~0.8Ie。
4）比率制动灵敏度校验原则：按最小运行方式下差动保护动作区内变压器引出线上两相金属性短路校验，要求。
差动保护出口方式：跳开变压器各侧断路器。
4. 高压侧后备过流I段保护对于仅配置差动保护作为主保护的变压器，需增加速断段，包括：所有35kV主变、乙烯110kV主变。
4.1. 过流I段定值整定原则1：按躲过变压器低压侧出口三相短路时流过保护的最大短路电流整定。
式中：：可靠系数，建议取1.3；：变压器低压侧出口三相最大短路电流，折算到高压侧的一次电流。
整定原则2：按躲过变压器可能产生的最大励磁涌流整定。
式中：K：涌流倍数，参见差动保护部分涌流推荐值。
《继电保护和安全自动装置技术规程》试题及答案
《继电保护和安全自动装置技术规程》试题及答案《继电保护和安全自动装置技术规程》试题及答案《继电保护和安全自动装置技术规程》试题及答案一、选择题(共35题)1、220kV电网按近后备原则整定的零序方向保护，其方向继电器的灵敏度应满足(A) 。
A.本线路末端接地短路时，零序功率灵敏度不小于2B.相邻线路末端接地短路时，零序功率灵敏度不小于2C.相邻线路末端接地短路时，零序功率灵敏度不小于1.52、为保证接地后备最后一段保护可靠地有选择性地切除故障，500kV线路接地电阻最大按(C )Ω，220kV线路接地电阻最大按100Ω考虑。
A.150B.180C.300 3、为保证接地后备最后一段保护可靠地有选择性地切除故障，500kV线路接地电阻最大按300Ω，220kV线路接地电阻最大按(C )Ω考虑。
A.150B.180C.100 4、110kV及以上系统的零序电流保护最末一段，为保证在高阻接地时，对接地故障有足够灵敏度，因此，其定值不应大于( B )。
A.200AB.300AC.360A 6、二次回路铜芯控制电缆按机械强度要求，连接强电端子的芯线最小截面为( A )。
A.1.5mm2 B.2.5mm2 C.0.5mm2 7、在保护和测量仪表中，电流回路的导线截面不应小于( B )。
A.1.5mm2B.2.5mm2C.4.0mm2 8、发电厂和变电站应采用铜芯控制电缆和导线，弱电控制回路的截面不应小于( C )。
A.1.5mm2 B.2.5mm2 C.0.5mm2 9、选用弱电控制回路的电缆时，按机械强度要求，电缆芯线的最小截面应不小于( C )。
A.5mm2B.1mm2C.0.5mm2 10、芯线截面为4mm2 的控制电缆，其电缆芯数不宜超过( A )芯。
A.10 B.14 C.6 11、在电压回路最大负荷时，保护和自动装置的电压降不得超过其额定电压的( B ) A.2% B.3% C.5% 12、高压断路器控制回路中防跳继电器的动作电流应小于断路器跳闸电流的( A )，线圈压降应小于10%额定电压。
3-110KV电网继电保护装置运行整定规程DLT 584—95
中华人民共和国电力行业标准3～110kV电网继电保护装置DL/T584—95运行整定规程OperationalandSettingCodeforRelayProtectionof3～110kVElectricalPowerNetworks中华人民共和国电力工业部1995-11-27批准1996-06-01实施1总则1.1本规程是电力系统继电保护运行整定的具体规定，与电力系统继电保护相关的设计、调度运行部门应共同遵守。
1.2本规程是3～110kV电网的线路、母线、并联电容器、并联电抗器以及变压器保护中与电网保护配合有关的继电保护运行整定的基本依据。
高频保护、断路器失灵保护、导引线纵联保护等参照DL/T559—94《220～500kV电网继电保护装置运行整定规程》整定。
1.3按照DL400—91《继电保护和安全自动装置技术规程》(简称规程)的规定，配置结构合理、质量优良和技术性能满足运行要求的继电保护及自动重合闸装置是电网继电保护的物质基础；按照本规程的规定进行正确的运行整定是保证电网稳定运行、减轻故障设备损坏程度的必要条件。
1.43～110kV电网继电保护的整定应满足选择性、灵敏性和速动性的要求，如果由于电网运行方式、装置性能等原因，不能兼顾选择性、灵敏性和速动性的要求，则应在整定时，按照如下原则合理取舍：a.地区电网服从主系统电网；b.下一级电网服从上一级电网；c.局部问题自行消化；d.尽可能照顾地区电网和下一级电网的需要；e.保证重要用户供电。
1.5继电保护装置能否充分发挥作用，继电保护整定是否合理，继电保护方式能否简化，从而达到电网安全运行的最终目的，与电网运行方式密切相关。
为此，继电保护部门与调度运行部门应当相互协调，密切配合。
1.6继电保护和二次回路的设计和布置，应当满足电网安全运行的要求，同时也应便于整定、调试和运行维护。
1.7为了提高电网的继电保护运行水平，继电保护运行整定人员应当及时总结经验，对继电保护的配置和装置性能等提出改进意见和要求。
继电保护员-高级工试题+答案
继电保护员-高级工试题+答案一、单选题（共45题，每题1分，共45分）1.小接地电流系统中发生单相接地时，（）A、不确定B、故障点离母线越远，母线TV开口三角电压越高C、母线TV开口三角电压与故障点远近无关D、故障点离母线越近，母线TV开口三角电压越高正确答案：C2.电力元件继电保护的选择性，除了决定于继电保护装置本身的性能外,还要求满足:由电源算起,越靠近故障点的继电保护的故障启动值（）。
A、无法确定B、相对愈小，动作时间愈短C、相对愈大，动作时间愈短D、相对愈小，动作时间愈长正确答案：B3.在Word中，可以通过（）菜单设置字间距。
A、“视图”菜单B、“工具”菜单C、“格式”菜单D、“编辑”菜单正确答案：C4.对于Y/d11接线的三相变压器，它的变比为 n，主变压器一次侧线圈电流为IA，二次侧线圈电流为Ia，一、二次电流之间的大小关系为A、Ia=nIAB、Ia=1.732nIAC、Ia=nIA/1.732D、Ia=IA/n正确答案：A5.测量相位用仪表的准确度不应低于（）。
（南方电网继电保护检验规程）A、0.2级B、1.0级C、0.1级D、0.5级正确答案：B6.下述哪个原因不会引起线路区外正方向高频保护误动？（）。
A、通道中断B、TV断线C、N600没有接地D、PT多点接地正确答案：B7.已知某一电流的复数式I=(5-j5)A，则其电流的瞬时表达式为( )。
A、i=5sin(ωt-π/4)AB、i=5sin(ωt+π/4)AC、i=10sim(ωt-π/4)AD、i=5sin(ωt-π/4)A正确答案：C8.在操作回路中，应按正常最大负荷下至各设备的电压降不得超过其额定电压的( )进行校核。
A、10%B、15%C、0.05D、20%正确答案：A9.对于同一电容器，两次连续投切中间应断开（）时间以上。
A、5minB、10minC、60minD、30min正确答案：A10.在中性点不接地的电力系统中，当发生单相接地后，其相间电压（）A、均升高1.732倍B、均不变C、一个不变两个升高D、一个降低两个升高正确答案：B11.系统在（）下出现负序电流。
继电保护员高级工考试题及答案
继电保护员高级工考试题及答案1、在大电流接地系统中，同一地点发生各种不同类型短路故障时，正序综合阻抗小于零序综合阻抗，故障处零序电压从大到小的故障排序为（）A、三相短路、单相接地短路、两相短路、两相短路接地B、单相接地短路、三相短路、两相短路、两相短路接地C、单相接地短路、两相短路接地、两相短路和三相短路D、两相短路、两相短路接地、单相接地短路、三相短路答案：C2、电力系统发生振荡时，振荡中心电压的波动情况是( )。
A、幅度最大B、幅度最小C、幅度不变D、幅度不定答案：A3、数据库系统的核心是( )。
A、数据模型B、数据库管理系统C、软件工具D、数据库答案：B4、在大接地电流系统中，故障电流中含有零序分量的故障类型是（）A、两相短路B、三相短路C、两相短路接地D、与故障类型无关答案：C5、全电流比较原理的母差保护某一出线电流互感器单元零相断线后，保护的动作行为是（）。
A、区内故障不动作，区外故障可能动作B、区内故障动作，区外故障可能动作C、区内故障不动作，区外故障不动作D、区内故障动作，区外故障不动作答案：B6、小接地电流系统中发生单相接地时，（）A、故障点离母线越近，母线TV开口三角电压越高B、故障点离母线越远，母线TV开口三角电压越高C、母线TV开口三角电压与故障点远近无关D、不确定答案：C7、变压器差动保护防止励磁涌流影响的措施有：( )A、鉴别短路电流和励磁涌流波形的区别，要求间断角为60°～65°B、加装电压元件C、各侧均接入制动绕组D、退出差动保护答案：A8、变压器差动保护采用二次谐波制动原理躲励磁涌流时，当二次谐波分量超过预先设定的制动比时，（）。
A、差动速断将被闭锁B、比率制动差动将被闭锁C、比率制动差动或差动速断将被闭锁D、比率制动差动和差动速断均将被闭锁答案：B9、若电压互感器二次中性点在开关场经金属氧化物避雷器接地，检查电压互感器二次中性点在开关场的金属氧化物避雷器的选型是否符合规定，其击穿电压峰值应大于（）ImaxV(220kV及以上系统中击穿电压峰值应大于800V)。
(整理)《江西电网继电保护装置检验规程》试题及答案.
《江西电网继电保护装置检验规程》试题及答案一、选择题1、《江西电网继电保护装置检验规程》涉及保护装置部分检验每（A）进行一次。
A、3年B、2年C、1年2、《江西电网继电保护装置检验规程》涉及保护装置全部检验在新安装后一年内必须进行一次，以后每（C）进行一次。
A、3年B、5年C、6年3、二次回路绝缘检查新安装装置验收试验时，从保护屏柜的端于排处将所有外部引入的回路及电缆全部断开，分别将电流、电压、直流控制、信号回路的所有端子各自连接在一起，用1000V兆欧表测量绝缘电阻，各回路对地及各回路相互间阻值均应大于（B）MΩA、1B、10C、1005、进行时钟的失电保持功能检测时，断、合直流电源开关至少应有（B）分钟的时间间隔。
A、1B、5C、106、根据《江西电网继电保护装置检验规程》要求，保护装置交流电压装置采样值应与外加电压幅值应相同，误差不大于±（A）。
A、5%B、3%C、2%7、二次回路绝缘检查定期检验时，在保护屏柜的端子排处将所有电流、电压、直流控制回路的端子的外部接线拆开，并将电压、电流回路的接地点拆开，用1000V兆欧表测量回路对地的绝缘电阻，其绝缘电阻应大于（A）MΩ。
A、1B、10C、1008、二次回路绝缘检查中对使用触点输出的信号回路，用1000V兆欧表测量电缆每芯对地及对其他各芯间的绝缘电阻，其绝缘电阻应不小于（A）MΩ。
定期检验只测量芯线对地的绝缘电阻。
A、1B、10C、1009、根据《江西电网继电保护装置检验规程》的要求，在新安装及全部检验时，交流电流采样检查通入最大电流为（C）A、I NB、3I NC、5I N10、BP-2A母线保护装置差动整组动作时间测试，加入2倍差动保护启动定值电流，测量差动整组动作时间，差动整组动作时间应小于（A）ms。
A、20B、30C、4011、根据《江西电网继电保护装置检验规程》的要求，保护装置应在（B）额定直流电压下进行断路器传动试验。
《3KV-110KV电网继电保护装置运行整定规程》试题及答案
《3KV-110KV电网继电保护装置运行整定规程》试题及答案一、填空题1.变电所变压器中性点的接地运行方式应尽量保持地区电网零序阻抗（基本不变）。
2.电力设备由一种运行方式转为另一种运行方式的操作过程中，被操作的有关设备均应在（保护范围内），部分保护装置可短时失去（选择性）。
3.躲区外故障、躲振荡、躲负荷、躲不平衡电压等整定，或与有关保护的配合整定，都应考虑必要的（可靠系数）。
4.对于3kV～110kV电网的线路继电保护，一般采用（远后备）保护方式。
即在临近故障点的断路器处装设的继电保护或断路器本身拒动时，能由（电源）侧上一级断路器处的继电保护动作切除故障。
5.110kV线路最末一段零序电流保护的电流定值一般不应大于（300）A(一次值)。
6.圆特性的接地距离Ⅲ段，阻抗定值按与相邻线路的接地距离Ⅱ段或Ⅲ段配合，并力争对相邻元件有远后备整定，负荷电阻线按可靠躲过本线路（事故过负荷最小）阻抗整定。
7.110KV系统最长振荡周期按（ 1.5）s考虑。
8.对110KV电网，自动重合闸过程中，相邻线路发生故障，允许本线路后加速保护（无选择性）跳闸。
9.除母线保护外，不宜采用专门措施闭锁（电流互感器二次回路断线）引起的保护装置可能的误动作。
10.整定计算所需的三相三柱式变压器的零序阻抗必须使用（实测值）11.母联失灵时间元件应大于母联断路器的（跳闸灭弧时间）加（失灵保护返回时间）及裕度时间。
12.零序分支系数的选择，要通过常见各种运行方式的比较，选取其（最大值）。
13.自耦变压器和绝缘有要求的变压器中性点必须（直接接地运行）。
14.多侧电源变压器主电源侧的过电流保护按躲（本侧负荷）电流整定，时间定值应与出线保护（最长动作）时间配合，动作后，跳（三侧）断路器。
15.变压器110kV中性点放电间隙零序电流保护的一次电流定值一般可整定为（40～100）A，保护动作后可带（0.3～0.5） s延时跳变压器（各侧）断路器。
DLT584-2007-3～110kV电网继电保护装置运行整定规程
2
2
DL/T584-2007 某些中间变电所按 T 接变电所或不配合点处理，以减少配合的级数，缩短动作时间。
c. 双回线内部保护的配合，可按双回线主保护（例如一段距离保护）动作，或双回线中一回线故障 时两侧零序电流（或相电流速断）保护纵续动作的条件考虑，确有困难时，允许双回线中一回线故障时， 两回线的延时保护段间有不配合的情况。
2.3.1 选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒
动时,才允许由相邻设备、线路的保护或断路器失灵保护切除故障。为保证选择性，对相邻设备和线路有
配合要求的保护和同一保护内有配合要求的两元件，其灵敏系数及动作时间，在一般情况下应相互配合。
2.3.2 遇如下情况，允许适当牺牲部分选择性。
d. 保重要用户供电。
1.5 继电保护装置能否充分发挥作用，继电保护整定是否合理，继电保护方式能否简化，从而达到电网 安全运行的最终目的，与电网运行方式密切相关。为此，继电保护部门与调度运行部门应当相互协调，密
切配合。
继电保护和二次回路的设计师和布置，应当满足电网安全运行的要求，同时也应便于整定、调试和 1.6 运行维护。
2.2.2 任何电力设备（电力线路、母线、变压器等）都不允许无保护运行。运行中的电力设备，一般应 有分别作用于不同断路器，且整定值有规定的灵敏系数的两套独立的保护装置作为主保护和后备保护，以
确保电力设备的安全。对于不满足上述要求的特殊情况，按本规程第 1.8 条的规定处理。 2.2.3 3～110kV 电网继电保护一般采用远后备原则，即在临近故障点的断路器处装设的继电保护或该断 路器本身拒动时，能由电源侧上一级断路器处的继电保护动作切除故障。
过流保护由不同的保护装置（或保护单元）提供。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《3KV-110KV电网继电保护装置运行整定规程》试题及答案填空题
1.变电所变压器中性点的接地运行方式应尽量保持地区电网零序阻抗基本不变。
2.电力设备由一种运行方式转为另一种运行方式的操作过程中，被操作的有关设备均应在
保护范围内，部分保护装置可短时失去选择性。
3.躲区外故障、躲振荡、躲负荷、躲不平衡电压等整定，或与有关保护的配合整定，都应
考虑必要的可靠系数。
4.110kV线路最末一段零序电流保护的电流定值一般不应大于300A(一次值)。
5.圆特性的接地距离Ⅲ段，阻抗定值按与相邻线路的接地距离Ⅱ段或Ⅲ段配合，并力争对
相邻元件有远后备整定，负荷电阻线按可靠躲过本线路事故过负荷最小阻抗整定。
6.110KV系统最长振荡周期按1.5s考虑。
7.对110KV电网，自动重合闸过程中，相邻线路发生故障，允许本线路后加速保护无选择
性跳闸。
8.除母线保护外，不宜采用专门措施闭锁电流互感器二次回路断线引起的保护装置可能的
误动作。
9.整定计算所需的三相三柱式变压器的零序阻抗必须使用实测值
10.母联失灵时间元件应大于母联断路器的跳闸灭弧时间加失灵保护返回时间及裕度时
间。
11.自耦变压器和绝缘有要求的变压器中性点必须直接接地运行。
12.多侧电源变压器主电源侧的过电流保护按躲本侧负荷电流整定，时间定值应与出线保护
最长动作时间配合，动作后，跳三侧断路器。
13.变压器110kV中性点放电间隙零序电流保护的一次电流定值一般可整定为40～100A，
保护动作后可带0.3～0.5 s延时跳变压器各侧断路器。
14.变压器电源侧备用电源自动投入装置的电压鉴定元件动作后延时跳开工作电源，需要考
虑重合闸时，其动作时间应大于本级线路电源侧后备保护动作时间与线路重合闸时间之和。
15. 对110KV 线路，要求三段式距离保护的距离Ⅱ段对本线路末端金属性故障有足够灵敏
度。
16. 当110KV 电网线路配置阶段式相间和接地距离保护时，允许仅保留切除经高阻接地故障
的一段零序电流保护。
17. 接地距离Ⅱ段保护范围一般不宜超过相邻变压器的其他侧母线，如超过则动作时限按配合关系整定。
18. 单侧中性点直接接地变压器的零序电流I 段电流定值，按保护母线有1.5灵敏系数整定，
动作时间与线路零序电流Ⅰ段或Ⅱ段配合，动作后先跳母联断路器，后跳本侧断路器。
选择题
1、大电流接地系统中，发生接地故障时，零序电压在（ ）A
A ．接地短路点最高
B ．变压器中性点最高
C ．各处相等
D ．发电机中性点最高
2、在一相零序等值电路中，应将中性点接地阻抗扩大（ ）。
A
A. 三倍
B. 四倍
C. 五倍
4、如果三相输电线路的自感阻抗为L Z ，互感阻抗为M Z ，则正确的是（ ）式。
A
A.0Z =L Z +2M
Z B.1Z =L Z +2M Z C. 0Z =L Z -M Z
5、如下图，电网中相邻M 、N 两线路，正序阻抗分别为40∠75º欧和60∠75º欧，在N 线中点发生三相短路，流过M 、N 同相的短路电流如图，M 线相间阻抗继电器的测量阻抗一次值为（ ）C
A.70欧
B.100欧
C.90欧
D.123欧
6、110kV 线路距离保护中动作时间不小于（ ）的距离I 段不应经振荡闭锁。
B
A.0.3s
B.0.5s
C.1s
D.1.5s
7、由于在计算零序故障电流时没有计及可能出现的直流分量，零序电流I 段定值按躲开区外故障最大零序电流3I0整定时，可靠系数不应小于（ ）。
C
A.1.1
B.1.2
C.1.3
D.1.4
9、母线差动保护的电流回路断线闭锁元件，其电流定值一般可整定为电流互感器额定电流的（ ）。
B
A.0%～5%
B.5%～10%
C.10%～15%
D.15%～20%
10、两侧中性点直接接地的三个电压等级的变压器，高压侧、中压侧零序电流I 段宜带方向，方向宜指向（ ） A
A.本侧母线
B.变压器
C.本侧母线或变压器均可
11、过电流保护作为并联补偿电抗器差动保护和电流速断保护的后备，其电流定值按1.5～2倍（ ）电流整定。
B
A.最大故障
B.额定
C.最小故障
D.单相接地故障
M
1800A 3000A F G
N E
12、以下对电缆线路重合闸的描述，正确的是（）D
A.全线敷设电缆的线路，不宜采用自动重合闸
B.部分敷设电缆的线路，视具体情况可以采用自动重合闸
C.含有少部分电缆、以架空线路为主的联络线路，当供电可靠性需要时，可采用重合闸
D.A、B、C均正确
13、***以下对一般短路计算的假设条件的描述，正确的是（）A、B、C、D
A.忽略发电机、调相机、变压器、架空线路和电缆线路等阻抗参数的电阻部分
B.发电机电动势可以假定等于1（标幺值）且相位一致
C.不考虑短路电流的衰减
D.不计线路电容电流和负荷电流的影响
14、110KV线路相间距离I段阻抗定值，按可靠躲过本线末端相间故障整定。
即阻抗定值应不大于Z1的（） C
A.0.7～0.8倍
B.0.75～0.85倍
C.0.8～0.85倍
D.0.6～0.7倍
15、110KV线路接地距离I段阻抗定值，按可靠躲过本线末端接地故障整定。
即阻抗定值应不大于Z1的（）B
A.0.6倍
B.0.7倍
C.0.75倍
D.0.8倍
判断题
1、对只有两回线和一台变压器的变电所，当该变压器退出运行时，可不更改两侧的线路保护定值，但此时应保证两回线路相互间的整定配合有选择性。
（×）
2、大电流接地系统单相接地故障时，故障点零序电流的大小只与系统中零序网络有关，与运行方式大小无关。
（×）
3、计算保护定值时，一般只考虑常见运行方式下，一回线或一个元件发生金属性简单故障的情况。
（√）
4、单侧电源线路的相电流保护必须经方向元件控制。
（×）
5、对于装有专用母线保护的母线，还应有满足灵敏系数要求的线路或变压器的保护实现对母线的后备保护。
（√）
6、只有两回线路的变电所，当本所变压器全部退出运行时，两回线路可视为一回线，允许变电所两回线路电源侧的保护切除两回线路中任一回线的故障。
（√）
7、在保护装置上进行试验时，必须停用该保护装置，但不得断开保护装置启动其他系统保护装置和安全自动装置的相关回路。
（×）
8、零序电流Ⅰ段的保护范围随系统运行方式变化，距离保护Ⅰ段的保护范围不随系统运行方式变化。
（√）
11、变压器中性点直接接地点不宜过分集中，以防止事故时直接接地的变压器跳闸后引起其他变压器零序电流保护动作跳闸。
（×）
12、接入供电变压器的终端线路，无论是一台或多台变压器并列运行，都允许线路侧的速动段保护按躲开变压器其他母线故障整定。
（√）
13、变压器差动保护动作值应躲过励磁涌流。
（×）
14、并联补偿电抗器差动保护的差流定值需躲过电抗器投入时励磁涌流产生的差电流。
（×）
15、并联补偿电抗器电流速断保护电流定值应躲过电抗器投入时的励磁涌流。
（√）
16、有振荡误动可能的66～110KV线路的相电流速断定值应可靠躲过线路振荡电流。
（√）
17、110KV电网宜采用环网布置、环网运行的方式。
（×）
18、短路电流计算中，发电机及调相机的正序电抗可采用t=0时的纵轴次暂态电抗
d
x的不
饱和值。
（×）
19、短路计算中，各级电压可以采用标称电压值或平均电压值，而不考虑变压器分接头实际位置的变动。
（√）
20、线路保护的灵敏系数除去设计原理上需靠纵续动作的线路保护外，必须保证在对侧断路器跳闸前和跳闸后，均能满足规定的灵敏系数要求。
（√）。
