一、意图
规范计划部计划的弱电平面图，保证计划质量。

二、弱电平面图制图规矩
1、弱电平面图制图有必要契合国家有关制图的规范和规矩。

2、份额、图幅、图框
份额：优先选用修建计划院的建施图份额，其次选用国标系列：修建单体一般选用1:十0、1:150、1:200等；弱电总平面一般选用1:500、1:十00、1:2000；大样图、有些拓宽图一般选用1:25、1:50、1:75、1:十0；必要时可依据详细状况挑选。

图幅：优先选用修建计划院的建施图图幅，其次参照上一条份额恳求断定。

图框：有必要依据早年选用的图幅挑选公司的规范图框。

3、标题栏
工程号：zj05-1;x;;x;
工程称谓：按计划组体系图的工程称谓。

项目栏：用楼栋称谓标明，与修建计划院建施图的项目称谓相一同。

图号栏：时期号-（体系号）＋楼号＋该楼的图纸编号。

弱电智能化工程图纸的图标标示

弱电智能化工程图纸的图标标示SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、另外还一部分安防产品图标。

也是图纸上经常看到的。

系统名称图标标记含义周界报警 ZJ-xx-T(R) xx代表第xx对主动红外探测器,T代表发射器，R代表接收器。

弱电制图规范及约定

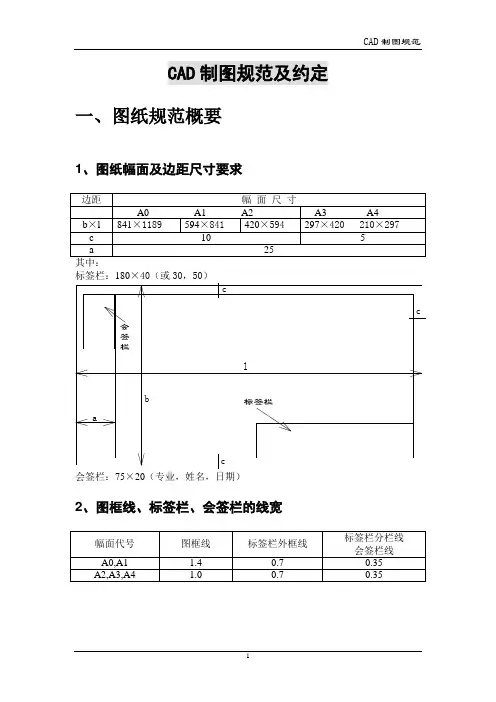

CAD 制图规范及约定一、图纸规范概要1、图纸幅面及边距尺寸要求标签栏：180×40（或30，50）会签栏：75×20（专业，姓名，日期）2、图框线、标签栏、会签栏的线宽标签栏会签栏cca cbl3、字高字高系列为：2.5 ，3.5 ，5 ，7，10，14，20。

其中，汉字高至少为3.5，阿拉伯数字2.5及2.5以上。

4、整套图纸内容1、封面；2、目录；3、设计、施工说明与图例；4、系统图；5、施工图；6、详图；7、其它。

5、注上述尺寸单位均为毫米（mm）。

二、如何用CAD绘制建筑图1、步骤1)设定图纸大小。

用UNITS命令设定单位，再用LIMITS命令设定整个绘图界限，然后用ZOOM命令显示整个绘图区。

2)定轴线。

用LINE、OFFSET命令画出主要横向与纵向轴线。

3)绘墙线。

用OFFSET命令画出主要墙线。

4)绘柱子。

绘出一个柱子，用BLOCK命令存块，定义不同的插入点，再用INSERT命令在各处插入。

5)绘门、窗。

同步骤4。

6)标注。

首先进行横纵尺寸的标注，然后设置尺寸比例（DIMSCALE），最后进行尺寸更新。

7)修剪。

8)绘制图签。

9)出图。

出图之前进行预演。

10)用另存命令存多张，根据实际情况，对不相同之处进行修改。

2、建议1)常用BLOCK、WBLOCK命令有助于将来的绘图更加方便、迅速。

2)用ORTHO（功能键F8）命令，使得作图更方便。

3)绘制区分多个图层，可使得将来的出图和显示更加灵活多样。

三、如何用CAD绘制弱电施工图1、首先，应仔细分析建筑总平面图、各楼栋楼层平面图、剖面图，对整个建筑情况了然于胸（特别对标高应加以注意，有些大厅为中空，管线及设备安装需注意）。

同时根据弱电设计需要了解水、电、暖、消防、装修等专业图纸。

明确建筑物进线位置、通信广电机房、弱电总机房（监控、广播、布线、网络等）和弱电井。

2、确定图纸目录结构：目录、设计说明及图例、系统图、平面图、弱电机房详图、弱电井详图、安装大样图。

弱电系统制图规范和标准

精心整理弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时，图框与图框。

般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。

二、图线2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。

3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。

4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：0.35、5、图纸设计过程中，如下列情况必须添加索引线说明：1)敷设管、桥架的规格大小时；2)当管线穿墙时，注明穿墙空洞；3)当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4)当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5)当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

添加索引线时一般采用斜45度角，如空间限制或图纸内容较多时，可根据空间调整；剖面或立面索引线统一采用水平或垂直的表示方式。

7、工程设计图中的尺寸单位，除标高和管线长度以米为单位外，其他尺寸均以毫米为单位。

按此原则标注的尺寸可不加注单位的文字符号。

尺寸数值应顺着尺寸线方向写并符合视图方向，数值的高度方向应和尺寸线垂直。

四、标注1、根据设计要求，室内图纸标注以毫米为单位，室外规划图纸以米为单位。

2、建筑图纸标注以四部分组成：段长标注、轴段长标注、轴号、总长标注。

标注字体一般以“仿宋体”为主。

3、标注斜线分为建筑粗斜线与斜线为主。

4、室外管道需注明长度，室内根据要求标注管线长度。

12341)2)3)4)5)度，垂5678、工程设计图纸图面应布局合理、排列均匀、轮廓清晰和便于识别，并正确使用国标和行标规定的及本地区习惯性的图形符号。

弱电系统制图规范和标准

弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。

3、制图比例如下：（1-2图）4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。

5、图框根据图纸比例或要求，图框缩放以比例大小缩放。

工程图纸尺寸表（单位：毫米）（1-3图）工程设计图纸幅面和图框大小应符合国家标准《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。

二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。

3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。

4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：图纸设计线型（2-2图）工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。

对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。

图线宽度一般从以下系列中选用：、、、、、毫米。

当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。

三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。

其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。

4、文字说明统一采用“宋体”或“仿宋体”字，字号大小根据下列要求缩放：（3-1图）5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

弱电图纸图例说明范本

弱电图纸图例说明范本一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。

3、制图比例如下：4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。

5、图框根据图纸比例或要求，图框缩放以比例大小缩放。

工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。

二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号(白色)颜色，其余不需要的图层一律删除。

3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。

4、图纸设计线型：同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。

对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。

图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。

当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。

三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。

其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。

4、文字说明统一采用“宋体”或“仿宋体”字，字号大小根据下列要求缩放：5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

弱电智能化工程图纸的图标标示

弱电智能化工程图纸的图标标示SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、另外还一部分安防产品图标。

也是图纸上经常看到的。

系统名称图标标记含义周界报警 ZJ-xx-T(R) xx代表第xx对主动红外探测器,T代表发射器，R代表接收器。

弱电工程图纸图标表示方法

弱电工程图纸图标表示方法要看懂工程图纸都有图纸设计说明，各个字母代表什么意思都有，弱电标示大部分都有什么：首先图中的标识一般由线缆型号---管路规格---敷设方式（安装方式）组成, RVV2*1.5-SC20-比如WC，标识电源线2*1.5穿20钢管在墙内暗敷设。

一看弱电图纸的步骤1、看设计说明2、看图例3、看系统图4、看平面图5、看注释、说明6不懂首先在网上查一下，再不懂，咨询老师傅，或者其他高手二弱电工程中常用的线缆线管敷设方式SR 沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE沿柱或跨柱敷设WE沿墙面敷设CE 沿天棚面或顶棚面敷设ACE在能进入人的吊顶内敷设BC:暗敷设在梁内CLC暗敷设在柱内WC 暗敷设在墙内CC 暗敷设在顶棚内ACC暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE吊顶内敷设,要穿金属管1导线穿管表示sc-焊接钢管MT -电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管2导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE沿墙明敷3灯具安装方式的表示CS-链吊DS-管吊W•墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中，为 3极开关，额定电流为 63A (3联开关)DTQ30-32/2P 也是塑壳断路器的一种，额定电流 32A , 2极开关4安防产品图标表示系统名称图标标记含义周界报警ZJ-xx-T(R) xx 代表第xx 对主动红外探测器,T 代表发射器，R 代表接收器。

标题栏-图纸格式-工程图图框-工程图模板

1 / 19 标题栏操作步骤标题栏包含有关工程图、图纸和设计特性的信息。

信息更改时，标题栏将自动更新以显示当前信息。

可以在标准工程图模板中自定义标题栏格式，或创建自己的标题栏格式。

使用“文本格式”对话框，在标题栏中添加模型或工程图特性。

特性值会自动更新。

在标题栏中添加提示条目以输入有关标题栏放置的值。

提示 •若要重命名标题栏格式，请选择该标题栏格式。

单击该条目，然后插入新名称。

•若要按名称排列标题栏格式，请在“标题栏”条目上单击鼠标右键，然后选择“按名称排序”。

•要对标题栏格式重新排序，请将标题栏格式拖动到“标题栏”列表中适当的位置。

•若要复制标题栏格式，请在标题栏格式上单击鼠标右键，然后从菜单中选择“复制”。

在“标题栏”条目上单击鼠标右键，然后选择“粘贴”。

•若要在标题栏中插入图像，请编辑标题栏定义，然后在标题栏草图中插入图像。

•将标题栏格式复制到另一个工程图。

• 使用工程图资源转移向导将标题栏转移到一个或多个目标工程图。

创建自定义标题栏格式1.打开 .idw 文件。

单击“管理”选项卡“定义”面板“标题栏”。

当前图纸将变成激活草图。

2.使用“草图”选项卡“绘制”面板上的命令绘制标题栏。

3.若要向标题栏添加文本、特性或提示条目，请在功能区上，单击“草图”选项卡“绘制”面板“文本”。

4.若要将图像插入到标题栏中，请单击“草图”选项卡“插入”面板“图像”。

5.标题栏完成后，请在草图窗口中单击鼠标右键，然后选择“保存标题栏”。

6.输入新标题栏的名称，然后单击“保存”。

新标题栏将被添加到工程图浏览器中的“工程图资源”文件夹中。

编辑标题栏格式1.打开一个包含要编辑的标题栏格式的工程图文件或模板。

2.在浏览器中，展开“工程图资源”，然后展开“标题栏”。

在标题栏格式上单击鼠标右键，然后选择“编辑”。

或者，在浏览器中，展开工程图纸，在标题栏上单击鼠标右键。

然后单击“编辑定义”。

3.在图形窗口中，使用草图命令或快捷菜单编辑标题栏。

弱电系统制图规范和标准

弱电系统制图规范和标准一、图框、比例1-12、规划设计建筑图及建筑面积超过5000m2 时，采用A0 纸型及设计图框。

3、制图比例如下：1-24、设计总说明、各专业系统图统一使用A3 图框，图纸目录或专业区分时统一采用A4 图框。

5、图框根据图纸比例或要求，图框缩放以比例大小缩放。

工程图纸尺寸表（单位：毫米）1-3工程设计图纸幅面和图框大小应符合国家标准《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4 加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。

二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：2-12、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9 号或7 号（白色）颜色，其余不需要的图层一律删除。

3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1 的制图方式。

4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：2-2工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。

对复杂的图也可采用粗、中、细三种线宽，线的宽度按 2 的倍数依次递增。

图线宽度一般从以下系列中选用：、、、、、毫米。

当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。

三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1 的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。

其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。

3-15、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

弱电施工图纸图标标记规范

系统名称图标标记含义
周界报警 ZJ-xx-T(R) xx代表第xx对主动红外探测器,T代表发射器，R代表接收器。
电视监控 DS-xx xx代表第xx只摄像机。
楼宇对讲 LM-xx LM代表门口机，xx代表第xx单元门口机。
LS-xx-yyyy LS代表室内机，xx代表第xx单元，yyyy代表该单元yy层yy门号。
BA-SX-xx SX代表水箱监控，xx是单元楼编号。
BA-SB-xx SB代表水泵监控，xx是水泵编号。
BA-ZM-xx ZM代表照明监控，xx是回路编号。
BA-HK-xx HK代表航空障碍灯监控，xx是航空障碍灯数量编号。
BA-ZS-xx ZS代表集水井监控，xx是集水井数量编号。
LAN-xx-yy LAN代表大对数电缆，xx是单元号，yy代表该单元大对数电缆数量编号。
FTTP-xx-yy FTTP代表光缆，xx是单元号，yy代表该单元光缆数量编号。
电子巡更 DZ-xx-yy DZ代表巡更按钮，xx代表巡更路线，yy代表该路线第yy只巡更按钮。
门禁管理 MJ-xx-yy MJ代表读卡器，xx代表单元号，yy代表该单元第yy号读卡器。
公共广播 GB-xx-yy GB代表音箱，xx代表分区号，yy代表该分区内音箱编号。
设备监控 BA-DT-xx DT代表电梯监控，xx是单元楼编号。
JM-xx-yyyy JM代表门磁开关，xx代表单元号，yyyy代表该单元yy层yy门号。
JA-xx-yyyy JA代表紧急按钮，xx代表单元号，yyyy代表该单元表煤气探测器，xx代表单元号，yyyy代表该单元yy层yy门号。
JY-xx-yyyy JY代表烟感探测器，xx代表单元号，yyyy代表该单元yy层yy门号。

弱电系统制图规范和标准

精心整理弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时，图框与A4图框。

一选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。

二、图线2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。

3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。

4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：、5、图纸设计过程中，如下列情况必须添加索引线说明：1)敷设管、桥架的规格大小时；2)当管线穿墙时，注明穿墙空洞；3)当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4)当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5)当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

添加索引线时一般采用斜45度角，如空间限制或图纸内容较多时，可根据空间调整；剖面或立面索引线统一采用水平或垂直的表示方式。

7、工程设计图中的尺寸单位，除标高和管线长度以米为单位外，其他尺寸均以毫米为单位。

按此原则标注的尺寸可不加注单位的文字符号。

尺寸数值应顺着尺寸线方向写并符合视图方向，数值的高度方向应和尺寸线垂直。

四、标注1、根据设计要求，室内图纸标注以毫米为单位，室外规划图纸以米为单位。

2、建筑图纸标注以四部分组成：段长标注、轴段长标注、轴号、总长标注。

标注字体一般以“仿宋体”为主。

3412341)2)3)4)5)45度，垂567、图例说明中备注部分注明使用材料型号的同时注明管线安装的表示方式，管线安装位置表示方式如下：8、工程设计图纸图面应布局合理、排列均匀、轮廓清晰和便于识别，并正确使用国标和行标规定的及本地区习惯性的图形符号。

弱电系统制图规范和标准

弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。

（1-2图）4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。

5、图框根据图纸比例或要求，图框缩放以比例大小缩放。

（1-3图）工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。

二、图线（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。

3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。

4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：（2-2图）工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。

对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。

图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。

当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。

三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。

其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。

（3-1图）5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

弱电工程图纸图标表示方法

弱电工程图纸图标表示方法要看懂工程图纸都有图纸设计说明，各个字母代表什么意思都有，弱电标示大部分都有什么：首先图中的标识一般由线缆型号---管路规格---敷设方式（安装方式）组成，比如RVV2*1.5-SC20-WC，标识电源线2*1.5穿20钢管在墙内暗敷设。

一看弱电图纸的步骤1、看设计说明2、看图例3、看系统图4、看平面图5、看注释、说明6、不懂首先在网上查一下，再不懂，咨询老师傅，或者其他高手。

二弱电工程中常用的线缆线管敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管1导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管2导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷3灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关4安防产品图标表示系统名称图标标记含义周界报警 ZJ-xx-T(R) xx代表第xx对主动红外探测器,T代表发射器，R代表接收器。
