液压传动习题4

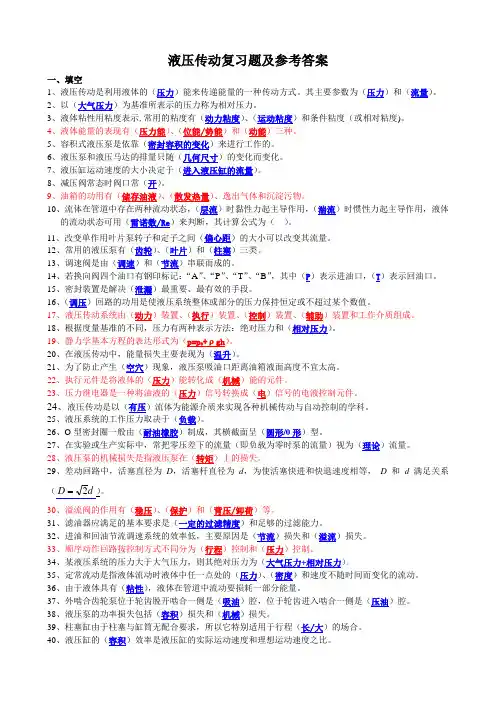

液压传动复习题及参考答案(一到四)
液压传动复习题及参考答案一、填空1、液压传动是利用液体的（压力）能来传递能量的一种传动方式。
其主要参数为（压力）和（流量）。
2、以（大气压力）为基准所表示的压力称为相对压力。
3、液体粘性用粘度表示,常用的粘度有（动力粘度）、（运动粘度）和条件粘度（或相对粘度)。
4、液体能量的表现有（压力能）、（位能/势能）和（动能）三种。
5、容积式液压泵是依靠（密封容积的变化）来进行工作的。
6、液压泵和液压马达的排量只随（几何尺寸）的变化而变化。
7、液压缸运动速度的大小决定于（进入液压缸的流量）。
8、减压阀常态时阀口常（开）。
9、油箱的功用有（储存油液）、（散发热量）、逸出气体和沉淀污物。
10、流体在管道中存在两种流动状态，（层流）时黏性力起主导作用，（湍流）时惯性力起主导作用，液体的流动状态可用（雷诺数/Re）来判断，其计算公式为（）。
11、改变单作用叶片泵转子和定子之间（偏心距）的大小可以改变其流量。
12、常用的液压泵有（齿轮）、（叶片）和（柱塞）三类。
13、调速阀是由（调速）和（节流）串联而成的。
14、若换向阀四个油口有钢印标记：“A”、“P”、“T”、“B”，其中（P）表示进油口，（T）表示回油口。
15、密封装置是解决（泄漏）最重要、最有效的手段。
16、（调压）回路的功用是使液压系统整体或部分的压力保持恒定或不超过某个数值。
17、液压传动系统由（动力）装置、（执行）装置、（控制）装置、（辅助）装置和工作介质组成。
18、根据度量基准的不同，压力有两种表示方法：绝对压力和（相对压力）。
19、静力学基本方程的表达形式为（p=p0+ρgh）。
20、在液压传动中，能量损失主要表现为（温升）。
21、为了防止产生（空穴）现象，液压泵吸油口距离油箱液面高度不宜太高。
22、执行元件是将液体的（压力）能转化成（机械）能的元件。
23、压力继电器是一种将油液的（压力）信号转换成（电）信号的电液控制元件。
24、液压传动是以（有压）流体为能源介质来实现各种机械传动与自动控制的学科。
《液压与气压传动》（第3版）习题答案刘建明
《液压与气压传动》教材(第3版)习题参考答案第1章习题P4 小节习题：（1）机械能、液压能。
（2）动力元件、执行元件、控制调节元件、辅助元件和工作介质。
（3）动力元件。
（4）机械能、机械能。
（5）压力、流量和流动方向。
（6）1．液压传动的优点１）能方便地实现无级调速，且调速范围大。
２）容易实现较大的力和转矩的传递。
液压传动装置的体积小、重量轻、运动惯性小。
３）液压传动装置工作平稳，反应速度快，换向冲击小，便于实现频繁换向。
４）易于实现过载保护，而且工作油液能实现自行润滑，从而提高元件的使用寿命。
５）操作简单，易于实现自动化。
６）液压元件易于实现标准化、系列化和通用化。
2．液压传动的缺点1）液体的泄漏和可压缩性使液压传动难以保证严格的传动比。
2）在工作过程中能量损失较大，传动效率较低。
3）对油温变化比较敏感，不宜在很高或很低的温度下工作。
4）液压传动出现故障时，不易诊断。
P7 小节习题：（1）由于液体内磨擦力的作用，而产生阻止液层间的相对滑动。
（2）动力黏度、运动黏度、相对黏度。
（3）运动黏度，υ，m2/s，mm2/s。
（4）黏度较低。
（5） 40℃运动黏度，mm2/s。
（6）石油型、乳化型和合成型。
（7）水分、空气、微小固体颗粒、胶质状生成物。
（8）a.堵塞过滤器，使液压泵吸油困难，产生噪声，堵塞阀类元件小孔或缝隙，使阀动作失灵。
微小固体颗粒还会加剧零件磨损，擦伤密封件，使泄漏增加。
b.水分和空气混入会降低液压油的润滑能力，加速氧化变质，产生气蚀；还会使液压液压系统出现振动、爬行等现象。
（9）a.严格清洗元件和系统。
b.尽量减少外来污染物。
c.控制液压油的温度。
d.定期检查、清洗和更换滤芯。
e.定期检查和更换液压油。
本章习题1.填空题（1）法向力，N/㎡即pa 。
（2）压力和流量。
（3）绝对压力和相对压力，相对压力。
（4）输入流量。
（5）沿程压力损失和局部压力损失。
（6）功率损失、油液发热、泄漏增加。

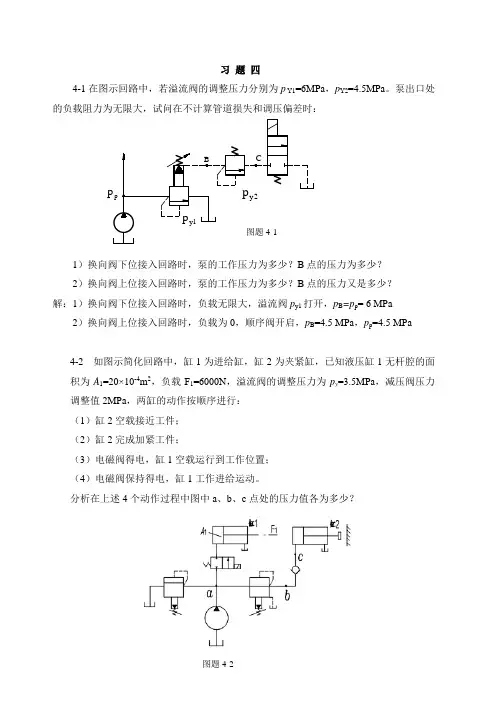

华中科技大学液压传动04压力控制阀答案
习 题 四4-1在图示回路中，若溢流阀的调整压力分别为p Y1=6MPa ，p Y2=4.5MPa 。
泵出口处的负载阻力为无限大，试问在不计算管道损失和调压偏差时：1）换向阀下位接入回路时，泵的工作压力为多少？B 点的压力为多少？2）换向阀上位接入回路时，泵的工作压力为多少？B 点的压力又是多少？解：1）换向阀下位接入回路时，负载无限大，溢流阀p y1打开，p B =p p = 6 MPa2）换向阀上位接入回路时，负载为0，顺序阀开启，p B =4.5 MPa ，p p =4.5 MPa4-2 如图示简化回路中，缸1为进给缸，缸2为夹紧缸，已知液压缸1无杆腔的面积为A 1=20×10-4m 2，负载F 1=6000N ，溢流阀的调整压力为p y =3.5MPa ，减压阀压力调整值2MPa ，两缸的动作按顺序进行：（1）缸2空载接近工件；（2）缸2完成加紧工件；（3）电磁阀得电，缸1空载运行到工作位置；（4）电磁阀保持得电，缸1工作进给运动。
分析在上述4个动作过程中图中a 、b 、c 点处的压力值各为多少？ p p y1p y2p B C 图题4-1图题4-2解：（1）缸2空载接近工件时，p c = 0MPa ，p b = 0MPa ，p a =0MPa ，（2）缸2完成加紧工件，负载无限大，但是由于减压阀的作用，故p b = 2MPa ，p c = 2MPa ，而此时溢流阀工作，p a = 3.5MPa,（3）液压缸1工作时压力p 1= F 1/ A 1=3 MPa电磁阀得电，缸1空载运行到工作位置，故p a = 0MPa ，p b = 0MPa ，由于单向阀的作用 ，p c = 2MPa ，（4）电磁阀保持得电，缸1工作进给运动，液压缸1工作时压力p 1= F 1/ A 1=3 MPa ，则p a = 3MPa ；减压阀工作，则p b = 2MPa, p c = 2MPa4-3如图所示的液压系统，相同的两个液压缸的无杆腔有效面积为A 1= 10×10-3m 2，缸I 的负载F=3.5×104N ，缸Ⅱ运动时负载为零，不计摩擦阻力，惯性力和管路损失。

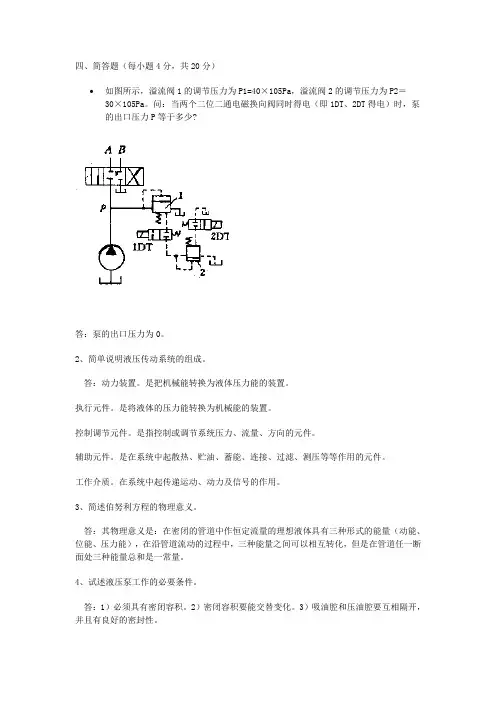

液压传动试题库及答案
四、简答题（每小题4分，共20分）如图所示，溢流阀1的调节压力为P1=40×105Pa，溢流阀2的调节压力为P2＝30×105Pa。
问：当两个二位二通电磁换向阀同时得电（即1DT、2DT得电）时，泵的出口压力P等于多少?答：泵的出口压力为0。
2、简单说明液压传动系统的组成。
答：动力装置。
是把机械能转换为液体压力能的装置。
执行元件。
是将液体的压力能转换为机械能的装置。
控制调节元件。
是指控制或调节系统压力、流量、方向的元件。
辅助元件。
是在系统中起散热、贮油、蓄能、连接、过滤、测压等等作用的元件。
工作介质。
在系统中起传递运动、动力及信号的作用。
3、简述伯努利方程的物理意义。
答：其物理意义是：在密闭的管道中作恒定流量的理想液体具有三种形式的能量（动能、位能、压力能），在沿管道流动的过程中，三种能量之间可以相互转化，但是在管道任一断面处三种能量总和是一常量。
4、试述液压泵工作的必要条件。
答：1）必须具有密闭容积。
2）密闭容积要能交替变化。
3）吸油腔和压油腔要互相隔开，并且有良好的密封性。
5、为什么说先导式溢流阀的定压精度比直动式溢流阀高？答：先导式溢流阀将控制压力的流量与主油路分开，从而减少了弹簧力变化以及液动力等对所控制压力的干扰。
得分阅卷人六、计算题（共20分）1、（8分）液压泵的输出压力=10 MPa，泵转速 n=1400 r／min，排量 V=46 mL／r，容积效率=0.95，总效率＝0．9。
试求液压泵的输出功率和驱动泵的电动机功率。
解：a)输出功率为：输出流量==Vnηpv=61.2L/min输出功率P0=p=10.2（kW）b)求电动机的功率Pi=P0/ηP=11.3 (KW)2、（12分）图示一个液压泵驱动两个结构相同相互串联的液压缸，已知两缸尺寸相同，缸筒内径D=80mm,活塞杆直径d=40mm,负载F1=F2=6000N，液压泵供油流量Q=25L/min，求液压泵的供油压力P1及两个液压缸的活塞运动速度V1,V2。

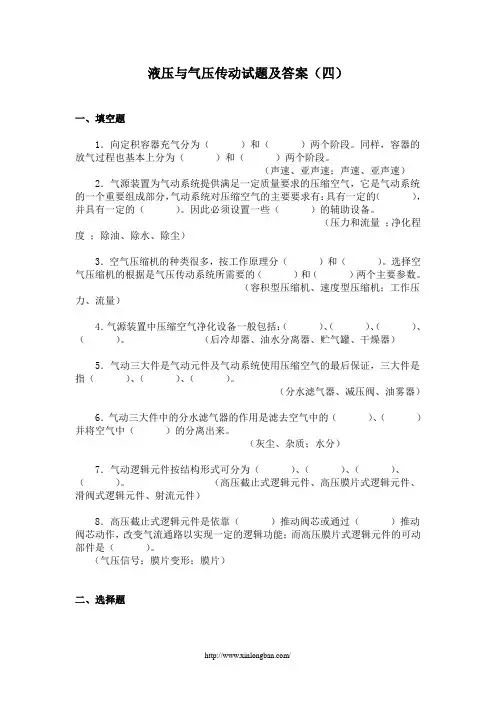

液压与气压传动试题及答案(四)
液压与气压传动试题及答案（四）一、填空题1．向定积容器充气分为（）和（）两个阶段。
同样，容器的放气过程也基本上分为（）和（）两个阶段。
（声速、亚声速；声速、亚声速）2．气源装置为气动系统提供满足一定质量要求的压缩空气，它是气动系统的一个重要组成部分，气动系统对压缩空气的主要要求有：具有一定的（），并具有一定的（）。
因此必须设置一些（）的辅助设备。
（压力和流量；净化程度；除油、除水、除尘）3．空气压缩机的种类很多，按工作原理分（）和（）。
选择空气压缩机的根据是气压传动系统所需要的（）和（）两个主要参数。
（容积型压缩机、速度型压缩机；工作压力、流量）4．气源装置中压缩空气净化设备一般包括：（）、（）、（）、（）。
（后冷却器、油水分离器、贮气罐、干燥器）5．气动三大件是气动元件及气动系统使用压缩空气的最后保证，三大件是指（）、（）、（）。
（分水滤气器、减压阀、油雾器）6．气动三大件中的分水滤气器的作用是滤去空气中的（）、（）并将空气中（）的分离出来。
（灰尘、杂质；水分）7．气动逻辑元件按结构形式可分为（）、（）、（）、（）。
（高压截止式逻辑元件、高压膜片式逻辑元件、滑阀式逻辑元件、射流元件）8．高压截止式逻辑元件是依靠（）推动阀芯或通过（）推动阀芯动作，改变气流通路以实现一定的逻辑功能；而高压膜片式逻辑元件的可动部件是（）。
（气压信号；膜片变形；膜片）二、选择题1．系统中采用了内控外泄顺序阀，顺序阀的调定压力为p x（阀口全开时损失不计），其出口负载压力为p L。
当p L>p x时，顺序阀进、出口压力间的关系为（）；当p L<p x时，顺序阀进出口压力间的关系为（）。
（A）p1＝p x， p2＝p L （p1≠p2）（B）p1＝p2＝p L（C）p1上升至系统溢流阀调定压力p1＝p y，p2＝p L（D）p1＝p2＝p x（B；A）2．当控制阀的开口一定，阀的进、出口压力差Δp<（3～5）ⅹ105Pa时，随着压力差Δp变小，通过节流阀的流量（）；通过调速阀的流量（）。

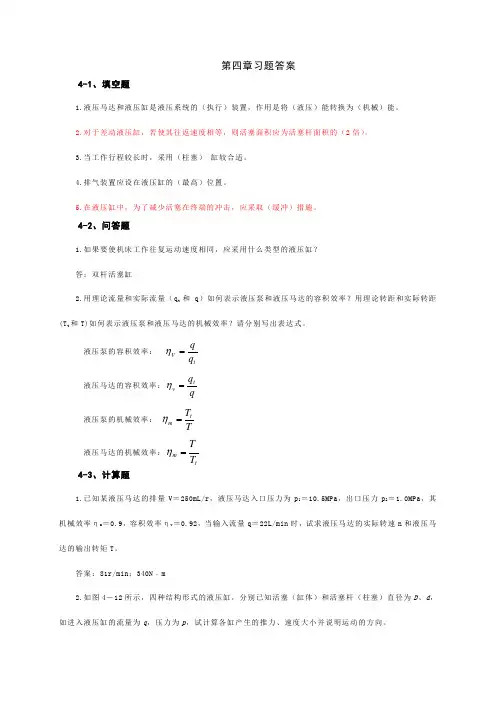

液压与气压传动第四章习题答案1
第四章习题答案4-1、填空题1.液压马达和液压缸是液压系统的（执行）装置，作用是将（液压）能转换为（机械）能。
2.对于差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的（2倍）。
3.当工作行程较长时，采用（柱塞） 缸较合适。
4.排气装置应设在液压缸的（最高）位置。
5.在液压缸中，为了减少活塞在终端的冲击，应采取（缓冲）措施。
4-2、问答题1.如果要使机床工作往复运动速度相同，应采用什么类型的液压缸？答：双杆活塞缸2.用理论流量和实际流量（q t 和q ）如何表示液压泵和液压马达的容积效率？用理论转距和实际转距(T t 和T)如何表示液压泵和液压马达的机械效率？请分别写出表达式。
液压泵的容积效率：t V q q =η 液压马达的容积效率：q q t v =η 液压泵的机械效率： T T t m =η 液压马达的机械效率：t m T T=η4-3、计算题1.已知某液压马达的排量V ＝250mL/r ，液压马达入口压力为p 1＝10.5MPa ，出口压力p 2＝1.0MPa ，其机械效率ηm ＝0.9，容积效率ηv ＝0.92，当输入流量q ＝22L/min 时，试求液压马达的实际转速n 和液压马达的输出转矩T 。
答案：81r/min ；340N ﹒m2.如图4－12所示，四种结构形式的液压缸，分别已知活塞（缸体）和活塞杆（柱塞）直径为D 、d ，如进入液压缸的流量为q ，压力为p ，试计算各缸产生的推力、速度大小并说明运动的方向。
答案：a ）4)(22d D p F -⋅=π；4)(22d D qv -=π；缸体左移b ）42d p F π⋅=；42d qv π=；缸体右移 c ）42D p F π⋅=； 42D qv π=；缸体右移d ）42d p F π⋅=；42d qv π=；缸体右移3.如图4－13所示，两个结构相同的液压缸串联，无杆腔的面积A 1＝100×10-4 m 2，有杆腔的面积A 2＝80×10-4 m 2，缸1的输入压力p 1＝0.9 MPa ，输入流量q 1＝12L/min ，不计泄漏和损失，求：1) 两缸承受相同负载时，该负载的数值及两缸的运动速度。
液压传动与气动技术试题四及答案
液压传动与气动技术试题四及答案一、填空（每空1分，共15分）1.液压泵是将机械能能转化为（液压能）能的能量装置。
2.液压泵按其排除油液体积是否可以调节，可分为定量泵和（变量）泵。
3.溢流阀有（直动）式溢流阀和先导式溢流阀两种。
4.单向阀是控制油液单方向流动的控制阀，它有普通单向阀和（液控单向阀）两种。
5.速度控制回路包括调速回路、（快速运动调速回路）和速度换接回路基本回路。
6.气动控制元件中单向型控制阀包括单向阀、（或门型梭阀）、与门型梭阀和快速排气阀等。
7.在液压传动系统中，液压系统的工作压力决定于（外负载）。
8.单杆双作用液压缸差动连接比非差动连接时输出推力（小）。
9.液压传动装置由动力元件、执行元件、控制元件、辅助元件四部分组成，其中(动力元件)和执行元件为能量转换装置。
10.压力控制阀主要有（溢流阀）、减压阀、顺序阀和压力继电器四种。
11.气源装置中压缩空气净化设备一般包括：（后冷却器）、油水分离器、贮气罐和干燥器。
12.油雾器的作用使压缩空气具有（润滑）气动元件的能力。
13.液体在管道中存在两种流动状态，层流时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用雷诺数来判断。
14.压力控制回路用来实现调压、减压、增压、（卸荷）和多级压力等控制，满足执行元件对力或转矩的要求。
15.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。
二、选择题（每题1分，共15分）1、将发动机输入的机械能转换为液体的压力能的液压元件是（ A ）。
A、液压泵B、液压马达C、液压缸D、控制阀2、在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为（ C ）。
A、层流B、液压冲击C、空穴现象D、紊流3、当工作行程较长时．采用（ C）缸较合适。
A、单活塞扦B、双活塞杆C、柱塞4、在泵一缸回油节流调速回路中，三位四通换向阀处于不同位置时，可使液压缸实现快进—工进—端点停留—快退的动作循环。
(2022更新)国家开放大学电大《液压与气压传动》机考4套标准试题及答案4
国家开放大学电大【液压与气压传动】机考4套标准试题及答案盗传必究第一套判断正误题[共10题，共30分 ]1.液压传动系统中，压力的大小取决于负载的大小。
T2.一台工程机械，在严寒条件下工作，应当选用粘度较高的液压汕。
F3.相对压力有正、负之分，正的相对压力称为表压力；负的相对压力称为真空度。
T4.驱动液压泵的电动机所需功率应比液压泵的输出功率大。
T5.液压缸差动连接降低了活塞的运动速度，但输出推力很大。
F6.换向阀借助于阀芯和阀体之间的相对移动来控制油路的通断，或改变油液的方向，从而控制执行元件的运动方向。
T7.先导式溢流阀的远程控制口可以使系统实现远程调压或使系统卸荷。
T8.密封是解决液压系统泄露问题最重要、最有效的手段。
T9.由空气压缩机产生的压缩空气，一般不能直接用于气压系统。
T10.一般在换向阀的排气口应安装消声器。
T单项选择题[共10题，共30分 ]1.气压传动中的汽缸属于[ ]元件。
正确答案：执行2.对液压汕不正确的要求是[ ]正确答案：腐蚀性高3.某液压系统的液压泵额定压力为2.5Mpa,则该系统的工作压力应[ ]2.5Mpa。
正确答案：小于等于4.外啮合齿轮泵的特点有[ ]o正确答案：价格低廉、工作可靠5.可输出回转运动的液压缸是[ ]o正确答案：摆动缸6.假设某三位换向阀中位机能中，各油口全封闭，系统不卸荷，则此阀的滑阀机能为[ ]。
正确答案：。
型7.对压力继电器表达不正确的选项是：[ ]。
正确答案：改变弹簧的压缩量可以调节流量8.以下哪项不是油箱的功用？[ ]正确答案：吸收压力冲击和压力脉动9.液压机床中往往采用快速回路，它的主要目的是[ ],提高系统的工作效率。
正确答案：加快工作机构空载时的速度10.气源调节装置是由[ ]组装而成。
正确答案：分水过滤器、减压阀、油雾器计算选择题[共1题，共8分 ]某酒压泵的转速月=950r min ,泵的排量〃 =30mL r ,容积效率0. =0.95 ,总效率"=0.9。
液压与气压传动课后第三、四、六章习题答案
第三章 二、作业题3-1某一减速机要求液压马达的实际输出转矩T=，转速n=30r/min 。
设液压马达排量V=r ，容积效率ηMv =，机械效率ηMm =，求所需要的流量和压力各为多少？ 解：π2pVT t =tMMm T T =η 610*5.12*9.0*2*5.522-==πηπV T p Mm M =60*9.030*10*5.12/6-==MvM Vn q η=s m /10*9.636-3-2 某液压马达排量V=70cm 3/r ，供油压力p=10MPa ，输入流量q=100L/min, 容积效率ηMv =，机械效率ηMm =，液压马达回油腔背压，求马达的输出转矩与转速。
解：=-==-πη294.0*10*70*10*)2.010(*66Mmt M T T ====--6310*70*6092.0*10*100V q V q n Mv M t η 某液压马达排量V=40cm 3/r ，当马达在p=和转速n=1450r/min 时，马达的实际流量q=63L/min,马达的实际输出转矩为，求马达的容积效率、机械效率和总效率。
解：====-ππη2/10*40*10*3.65.372/66pV T T T M t M Mm ====--3610*5.371450*10*40M M t Mvq Vn q q η 3-4 如图所示两个结构相同相互串联的液压缸，无杆腔的面积A 1=50*10-4m 2，有杆腔的面积A 2=20*10-4m 2，输入流量q=3L/min ，负载F1=5000N,F2=4000N,不计损失与泄漏，求 （1）两缸工作压力p1,p2两缸的运动速度v1,v2解：对两缸进行受力分析21212211F A p F A p A p =+=D 得出p2=2MPa ，p1=3MPa速度：v1=q/A1=s1221A v A v = V2= m/s3-5若要求差动液压缸快进速度v1是快退速度v2的3倍，试确定活塞面积A1与活塞杆面积A2之比3-6 如图所示，液压缸活塞直径D=100mm ，活塞杆直径d=70mm ，进入液压缸的流量q=25L/min ，压力p1=2MPa ，回油背压p2=，试计算三种情况下运动速度与方向及最大推力（实际计算其中一种。
液压与气压传动4
《液压与气压传动》一、填空题（每空1.5分，共45分）1、液压泵是一种将原动机输入的转换为液体的能量转换装置。
2、按形成液压泵密封工作容积的结构不同，液压泵可分为、和。
3、按液压泵主轴每转工作容积大小变化次数不同，液压泵可分为和。
4、液压泵的额定压力和最大压力是泵本身所具有的性能，其值的大小受和的限制。
5、由于泄漏的影响，液压泵的理论流量实际流量。
当压力增大时，泵的减小。
6、单作用变量叶片泵是通过的方法而调整泵的流量大小。
7、斜盘式轴向柱塞泵是通过的方法而调整泵的流量大小。
8、按液压马达转速大小，液压马达可分为和。
12、由于泄漏的影响，为了保证液压马达工作时的正常转速，应使输入马达的实际流量理论流量，以补偿液压马达的。
13、叶片式液压马达的叶片应安装，以保证马达正反转时性能不变。
14、为了保证马达正反转时性能不变，应使齿轮马达的进出油口。
15、对于双作用单杆活塞式液压缸，当其活塞腔进油、活塞杆腔进油和差动联接时，液压缸活塞杆或缸体运行速度的关系为，作用力的关系为。
16、对于双作用单杆活塞式液压缸，工作时缸体固定、活塞运动或缸体运动、活塞固定，其保持不变17、柱塞式液压缸是作用液压缸，使用时应布置。
18、根据密封的原理不同，液压缸的密封型式可分为和。
19、双作用单活塞杆液压缸缩回速度是伸出速度的2倍，则活塞面积是活塞杆面积的。
20、为了减小流量脉动，单作用叶片泵的叶片数一般取数；柱塞泵的柱塞个数取数。
21、齿轮泵不需要单独的机构，就可以实现高低压腔分开。
二、判断题（每题1分，共10分）1、所谓变量泵，是指泵的流量随着负载的变化而变化。
（）2、所谓变量泵，是指泵的压力随着负载的变化而变化。
（）3、所谓低压泵，是指泵的工作压力较低。
（）4、泵的工作压力是由泵本身的性能决定而与外负载无关。
（）5、由于泄漏的影响，液压泵的压力增大，流量减小。
（）6、由于液压泵瞬时流量的变化而使工作机构运行的平稳性受到影响。
液压元件与系统习题四
液压元件与系统习题四第1章 绪论1.1 液体传动有哪两种形式？它们的主要区别是什么？1.2 液压传动系统由哪几部分组成？各组成部分的作用是什么？1.3 如题1.3图所示的液压千斤顶，小柱塞直径d = 10 mm ，行程S 1 = 25 mm ，大柱塞直径 D = 50 mm ，重物产生的力F 2= 50 000 N ，手压杠杆比L ：l= 500：25，试求：（1）此时密封容积中的液体压力p 是多少？（2）杠杆端施加力F 1为多少时，才能举起重物？（3）在不计泄漏的情况下，杠杆上下动作一次，重物的上升高度2S 是多少？第2章液压介质2.1 国家新标准规定的液压油液牌号是在多少温度下的哪种粘度的平均值？2.2 密闭容器内液压油的体积压缩系数κ为1.5×103-/MPa，压力在1 MPa时的容积为2 L。
求在压力升高到10 MPa时液压油的容积为多少？2.3 20℃时200 mL蒸馏水从恩氏粘度计中流尽的时间为51 s，如果200 mL的某液压油在40℃时从恩氏粘度计中流尽的时间为232 s，已知该液压油的密度为900 kg/m3，求该液压油在40℃时的恩氏粘度、运动粘度和动力粘度各是多少？第3章 液压泵和液压马达3.1 液压泵的工作压力取决于什么？液压泵的工作压力和额定压力有什么区别？3.2 如题3.2图所示，已知液压泵的额定压力和额定流量，设管道内压力损失和液压缸、液压马达的摩擦损失忽略不计，而题图3.2（c ）中的支路上装有节流小孔，试说明图示各种工况下液压泵出口处的工作压力值。
题3.2图3.3 试说明齿轮泵的困油现象及解决办法。
3.4 限压式变量叶片泵的限定压力和最大流量怎样调节？在调节时，叶片泵的压力流量——曲线将怎样变化？c c max题3.3图3.5 液压泵的额定流量为100 L/min ，液压泵的额定压力为2.5 MPa ，额定转速为1 450r/min ，机械效率为ηm =0.9。
液压传动-课后习题及解答
第一章绪论一、填空题1 、一部完整的机器一般主要由三部分组成，即 、 、2 、液体传动是主要利用 能的液体传动。
3 、液压传动由四部分组成即 、 、 、 。
4 、液压传动主要利用 的液体传动。
5 、液体传动是以液体为工作介质的流体传动。
包括 和 。
二、计算题：1:如图 1 所示的液压千斤顶，已知活塞 1 、 2 的直径分别为 d= 10mm ， D= 35mm ，杠杆比 AB/AC=1/5 ，作用在活塞 2 上的重物 G=19.6kN ，要求重物提升高度 h= 0.2m ，活塞 1 的移动速度 v 1 = 0.5m /s 。
不计管路的压力损失、活塞与缸体之间的摩擦阻力和泄漏。
试求：1 ）在杠杆作用 G 需施加的力 F ；2 ）力 F 需要作用的时间；3 ）活塞 2 的输出功率。
二、课后思考题：1 、液压传动的概念。
2 、液压传动的特征。
3 、液压传动的流体静力学理论基础是什么？4 、帕斯卡原理的内容是什么？5 、液压传动系统的组成。
6 、液压系统的压力取决于什么？第一章绪论答案一、填空题第1空：原动机；第2空：传动机；第3空：工作机；第4空：液体动能; 第5空 ：液压泵； 6 ：执行元件； 7 ：控制元件； 8 ：辅助元件； 9 ：液体压力能； 10 ：液力传动； 11 ：液压传动二、计算题：答案：1 ）由活塞2 上的重物 G 所产生的液体压力=20×10 6 Pa根据帕斯卡原理，求得在 B 点需施加的力由于 AB/AC=1/5 ，所以在杠杆 C 点需施加的力2 ）根据容积变化相等的原则求得力 F 需施加的时间3 ）活塞 2 的输出功率第二章液压流体力学基础一、填空题1、油液在外力作用下，液层间作相对运动进的产生内摩擦力的性质，叫做 。
2、作用在液体内部所有质点上的力大小与受作用的液体质量成正比，这种力称为 。
3、作用在所研究的液体外表面上并与液体表面积成正比的力称为 。
4、 液体体积随压力变化而改变。
液压与气压传动4
１、画出液控单向阀的图形符号；并根据图形符号简要说明其工作原理。
答：（1）（2）a当压力油从油口P1进入，克服弹簧力，推开单向阀阀芯，压力油从油口P2流出；b当压力油需从油口P2进入，从油口P1流出时，控制油口K须通入压力油，将单向阀阀芯打开。
2、比较节流阀和调速阀的主要异同点。
答：（1）结构方面：调速阀是由定差减压阀和节流阀组合而成，节流阀中没有定差减压阀。
（2）性能方面：a相同点：通过改变节流阀开口的大小都可以调节执行元件的速度。
b 不同点：当节流阀的开口调定后，负载的变化对其流量稳定性的影响较大。
而调速阀，当其中节流阀的开口调定后，调速阀中的定差减压阀则自动补偿负载变化的影响，使节流阀前后的压差基本为一定值，基本消除了负载变化对流量的影响。
3、现有两个压力阀，由于铭牌脱落，分不清哪个是溢流阀，哪个是减压阀，又不希望把阀拆开，如何根据其特点作出正确判断？答：从外观上看溢流阀有进油口、出油口和控制油口，减压阀不但有进油口、出油口和控制油口，还多一个外泄油口。
从而进行判断。
4、先导式溢流阀原理如图所示，回答下列问题：（1）先导式溢流阀原理由哪两部分组成？（2）何处为调压部分？（3）阻尼孔的作用是什么？（4）主阀弹簧为什么可较软？解：（1）先导阀、主阀。
（2）先导阀。
（3）制造压力差。
（4）只需克服主阀上下压力差作用在主阀上的力，不需太硬。
5、溢流阀的主要作用有哪些？答：调压溢流，安全保护，使泵卸荷，远程调压，形成背压，多级调压。
6、使用顺序阀应注意哪些问题？答：（1）由于执行元件的启动压力在调定压力以下，系统中压力控制阀又具有压力超调特性，因此控制顺序动作的顺序阀的调定压力不能太低，否则会出现误动作。
（2）顺序阀作为卸荷阀使用时，应注意它对执行元件工作压力的影响。
由于卸荷阀也可以调整压力，旋紧调整螺钉，压紧弹簧，使卸荷的调定压力升高；旋松调整螺钉，放松弹簧，使卸荷的调定压力降低，这就使系统工作压力产生了差别，应充分注意。
《液压传动》第二版 王积伟 第四章作业 机械工业出版社
《液压传动》第四章作业姓名：学号：班级：4-1已知液压泵的额定压力和额定流量，若不计管道内压力损失，试说明图4-27所示各种工况下的液压泵出口处的压力值。
4-2 液压泵的额定流量为100L/min，额定压力为2.5MPa，当转速为1450r/min时，机械效率为ηm=0.9.由实验测得：当泵出口压力为零时。
流量为106L/min；压力为 2.5MPa，流量为100.7L/min.试求：（1）泵的容积效率；（2）如泵的转速下降到500r/min，在额定压力下工作时，计算泵的流量为多少；（3）上述两种转速下泵的驱动效率。
4-3设液压泵转速为950r/min，排量Vp=168L/r，在额定压力29.5MPa和同样转速下，测得的实际流量为150L/min，额定工况下的总效率为0.87，试求：（1）泵的几何流量；（2）泵的容积效率；（3）泵的机械效率；（4）泵在额定工况下，所需电动机驱动效率；（5）驱动泵的转矩。
4-5双作用叶片液压泵两叶片之间的夹角为2π/z，配油盘上封油区夹角为ε，定制内表面曲线圆弧段的夹角为β（如图），它们之间应满足怎么样的关系？为什么？4-6某机床液压系统采用一限压式变量泵。
泵的流量一压力特性曲线ABC如图2-7所示。
泵的总效率为0.7。
如机床在工作进给时泵的压力和流量分别为 4.5MPa和2.5L/min，在快速移动时，泵的压力和流量为2.0MPa和20L/min，试问泵的特性曲线应调成何种形状?泵所需的最大驱动功率为多少?4-7某组合机床动力滑台采用双联叶片泵作油源，如图4-30所示，大、小泵的额定流量分别为40L/min和6L/min。
快速进给时两泵同时供油，工作压力为1 MPa;工作进给时大流量泵卸荷(卸荷压力为0.3MPa)(注:大流量泵输出的油通过左方的卸荷阀3回油箱)，由小流量泵供油，压力为4.5 MPa 若泵的总效率为0. 8 ,试求该双联泵所需的电动机功率为多少?4-8某液压马达的进油压力为10MPa，排量为200mL/r，总效率为0.75，机械效率为0.9，试计算：1) 该马达的几何转矩2) 若马达的转速为500r/min，则输入马达的流量是多少？3) 若外负载为200N.m（n=500r/min）时，该马达输入功率和输出功率是多少？4-9一液压马达，要求输出转矩为52.5N·m，转速为30r/min，马达排量为105mL/r，马达的机械效率和容积效率均为0.9，出口压力为2×105Pa，试求马达所需的流量和压力各为多少？4-11双叶片摆动液压马达的输入压力p1=4MPa，q=25L/min，回油压力p2=0.2MPa，叶片的底端半径R1=60mm，顶端半径R2=110mm，摆动马达的容积效率和机械效率均为0.9，若马达输出轴转速n M=13.55r/min，试求摆动马达叶片宽度b和输出转矩T。
液压传动习题册含答案
第一章液压传动概述一、填空1、液压系统若能正常工作必须由动力装置、执行装置、控制装置、辅助装置和工作介质组成。
2、液压系统的两个重要参数是压力、流量 ,它们的特性是液压系统的工作压力取决于负载，液压缸的运动速度取决于流量。
3、液压传动的工作原理是以__油液____作为工作介质，通过__密封容积__ 的变化来传递运动，通过油液内部的__压力 ___来传递动力。
二、判断1.液压传动不易获得很大的力和转矩。
（）2.液压传动装置工作平稳。
能方便地实现无级调速，但不能快速起动、制动和频繁换向。
( )3.液压传动适宜在传动比要求严格的场合采用。
( )4.液压系统故障诊断方便、容易。
（）5.液压传动适宜于远距离传动。
（）6.液压传动装置本质上是一种能量转换装置。
（√）三、单项选择1.液压系统的执行元件是（ C ）。
A．电动机 B.液压泵 C．液压缸或液压马达 D.液压阀2.液压系统中，液压泵属于（ A ）。
A.动力部分B.执行部分 C．控制部分 D.辅助部分3.液压传动的特点有（ B ）A.可与其他传动方式联用，但不易实现远距离操纵和自动控制B.可以在较大的速度范围内实现无级变速C.能迅速转向、变速、传动准确D.体积小、质量小，零部件能自润滑，且维护、保养和排放方便四、问答：1、何谓液压传动？液压传动的原理？它有哪两个工作特性？答：定义：液压传动是以液体为工作介质，把原动机的机械能转换为液体的压力能，通过控制元件将具有压力能的液体送到执行元件，由执行元件驱动负载实现所需的运动和动力，把液体的压力能再转变为工作机构所需的机械能。
原理：液压传动的工作原理是以油液作为工作介质，依靠密封容积的变化来传递运动，依靠油液内部的压力来传递动力。
特性：1）液压系统的工作压力取决于负载。
2）液压缸的运动速度取决于流量。
2、液压传动系统有哪几部分组成？说明各部分作用。
答：1）动力装置：液压泵，将机械能转换成液体压力能。
2）执行装置：液压缸或液压马达，将液体压力能转换成机械能。
液压与气压传动 测验(四)
广州市高级技工学校液压与气压传动测验（四）班别____________ 姓名_______________ 学号__________________一、填空题（每空3分，共24分）1．液压基本回路是指由某些液压元件和附件所构成的能完成某种特定功能的回路。
2．液压基本回路按不同的功能可分为方向控制、压力控制、速度控制、和顺序控制等四大类。
3．压力控制回路包括调压、减压、增压、卸荷、保压及平衡等回路。
4．卸荷回路的功用是：在液压泵驱动电动机不频繁启闭，且使液压泵在接近零压的情况下运转，以减少功率损失和系统发热。
5．顺序控制回路其控制方法可分为：压力控制、行程控制、时间控制等几种。
6．方向控制回路包括换向回路和闭锁回路。
7．速度控制回路一般分为调速回路和速度转换回路两类。
8．在液压基本回路中，将节流阀串联在液压泵与液压缸之间，构成进油节流阀调速回路。
二、判断题（每小题2分，共26分）1．所有换向阀均可以用于控制换向回路。
（×）2．闭锁回路属方向控制回路，可采用滑阀机能为中间封闭或PO连接的换向阀来实现。
（O ）3．凡液压系统中有减压阀，则必定有减压回路。
（O ）4．凡液压系统中有顺序阀，则必定有顺序动作回路。
（×）5．凡液压系统中有节流阀或调速阀，则必定有节流调速回路。
（O ）6．为提高进油节流调速回路的运动平稳性，可在回油路上串联一个换装硬弹簧的单向阀。
（O ）7．进油节流调速回路与回油节流调速回路具有相同的调速特点。
（×）8．压力调定回路主要由溢流阀等组成。
（O ）9．增压回路的增压比取决于大、小液压缸直径平方之比。
（O ）10．采用液控单向阀的锁紧回路，一般锁紧精度较高。
（O ）11．换向回路、卸荷回路等都是速度控制回路。
（×）12．当液压系统中的执行元件停止工作时，一般应使液压泵卸荷。
（O ）13．一个复杂的液压系统是由液压泵、液压缸和各种控制阀等基本回路组成。
姜继海《液压传动》第4版思考题和习题解
第1章思考题和习题解1.1 液体传动有哪两种形式？它们的主要区别是什么？答：用液体作为工作介质来进行能量传递的传动方式被称之为液体传动。
按照其工作原理的不同，液体传动又可分为液压传动和液力传动，其中液压传动是利用在密封容器内液体的压力能来传递动力的；而液力传动则的利用液体流动的动能来传递动力的。
1.2 什么叫液压传动？液压传动所用的工作介质是什么？答：利用液体的压力能来传递动力的传动方式被称之为液压传动。
液压传动所用的工作介质是液体。
1.3 液压传动系统由哪几部分组成？各组成部分的作用是什么？答：（1）动力装置：动力装置是指能将原动机的机械能转换成为液压能的装置，它是液压系统的动力源。
（2）控制调节装置：其作用是用来控制和调节工作介质的流动方向、压力和流量，以保证执行元件和工作机构的工作要求。
（3）执行装置：是将液压能转换为机械能的装置，其作用是在工作介质的推动下输出力和速度（或转矩和转速），输出一定的功率以驱动工作机构做功。
（4）辅助装置：在液压系统中，除以上装置外的其它元器件都被称为辅助装置，如油箱、过滤器、蓄能器、冷却器、管件、管接头以及各种信号转换器等。
它们是一些对完成主运动起辅助作用的元件，在系统中是必不可少的，对保证系统正常工作有着重要的作用。
（5）工作介质：工作介质指用来传递能量的液体，在液压系统中通常使用液压油液作为工作介质。
1.4 液压传动的主要优缺点是什么？答：优点：（1）与电动机相比，在同等体积下，液压装置能产生出更大的动力，也就是说，在同等功率下，液压装置的体积小、重量轻、结构紧凑，即：它具有大的功率密度或力密度，力密度在这里指工作压力。
（2）液压传动容易做到对速度的无级调节，而且调速范围大，并且对速度的调节还可以在工作过程中进行。
（3）液压传动工作平稳，换向冲击小，便于实现频繁换向。
（4）液压传动易于实现过载保护，能实现自润滑，使用寿命长。
（5）液压传动易于实现自动化，可以很方便地对液体的流动方向、压力和流量进行调节和控制，并能很容易地和电气、电子控制或气压传动控制结合起来，实现复杂的运动和操作。
液压传动试题及答案
作业一一、填空题（每空2分）1、任何一个液压系统都是由一下几部分组成的、、、、和传动介质。
2、目前最广泛使用的传动介质是。
3、在液压传动中和是两个最重要的参数，两者的乘积则是。
4、液压传动中，液体受到的压力相当于机械构件所受到的它的大小决定于。
二、简答题（每题15分）1、常用工业介质的类型有哪两种？2、压力有哪两种表示法：三、名词解释（每题15分）1、实际液体：2、稳定流动：四、简述伯努利方程的概念（20分）答案：一、填空题1、答案：动力原件、执行元件、控制原件、辅助原件2、石油型液压油3、压力流量功率4、力负载二、简答题1、石油型液压油和乳化型液压油2、绝对压力和相对压力三、名词解释1、把事实上既有粘性又可压缩的液体成为实际液体。
2、液体流动时，若液体中任何一点的压力、流速和密度都不随时间而变化，这种流动成为稳定流动。
四、伯努利方程是理想流体定常流动的动力学方程，意为流体在忽略粘性损失的流动中，流线上任意两点的压力势能、动能与位势能之和保持不变。
作业二一、填空题（每题4分）1、压力损失过大，将使功率消耗，，，，液压系统性能变坏。
2、液压系统中油液的加热一般采用加热器。
3、静压力是指液体处于静止状态时，单位面积上受到的4、液压缸是将液压能变为机械能做运动的液压执行元件。
5、帕斯卡定律：平衡液体内某一点的液体压力传递到液体内各处。
二、名词解释（每题15分）1、局部压力损失2、液压冲击三、简答题（每题15分）1、变量机构有哪几个？2、多柱塞泵有哪两种？四、论述题（20分）简述液压泵的基本工作原理答案一、填空题1、答案：增加、油液发热、泄露增加、效率降低2、电3、法向作用力4、直线5、等值地二、名词解释四、论述题液压泵是为液压传动提供加压液体的一种液压元件,是泵的一种。
它的功能是把动力机（如电动机和内燃机等）的机械能转换成液体的压力能。
输出流量可以根据需要来调节的称为变量泵,流量不能调节的称为定量泵。
液压传动试题（4）
液压传动试题（4）液压传动试题（4）⼀、单项选择：1、下列液压元件属于控制调节装置的是（）A、液压泵B、换向阀C、液压缸D、蓄能器2、液压传动系统中，压⼒的⼤⼩取决于（）A、功率B、流量C、流速D、负载3、双出杆活塞式液压缸缸体固定时，活塞杆往复运动范围为有效⾏程的（）A、⼀倍 B 、⼆倍 C、三倍 D、四倍4、单杆活塞式液压缸差动连接时，若要使其往复速度相等，其活塞⾯积应为活塞杆⾯积的（）A 、2倍 1、倍 C 、3倍 D 、4倍5、三位四通阀在任意位时，阀芯上的油⼝数为（）A、2B、3C、5D、46、以下四种中位机能中，能实现锁紧功能的是（）A、 H型B、Y型C、M 型D、P型7、液压系统中的压⼒能来⾃于（）A 、压⼒控制阀B 、液压缸C、液压马达D、液压泵8、溢流阀的调定压⼒为30×105Pa，其远程控制⼝与油箱接通时，系统压⼒为（）C 、30×105Pa9、下列液压泵输出液体的流量不可以改变的是（）A、轴向柱塞泵B、单作⽤叶⽚泵C、双作⽤叶⽚泵D、径向柱塞泵10、直动式溢流阀⼀般⽤于（）系统A 、低压 B、中压 C 、⾼压11、为了实现液压缸的差动连接，须采⽤（）A、单出杆活塞式液压缸B、双出杆活塞式液压缸C、摆动式液压缸D、柱塞式液压缸12、液压系统中，当负载越⼤，则液压缸的运动速度越（）A 、⼤B 、⼩C 、⽆关13、机械效率值永远是（）A 、⼤于1B 、⼩于1C 、等于1D 、负数14、双作⽤叶⽚泵（）A、有定⼦、转⼦、叶⽚、配油盘形成若⼲个密封容积B、有⾮卸荷式叶⽚泵C、转⼦转⼀周，每个密封容积完成⼀次吸油和⼀次压油D、配油盘上开有互不相通的两个油窗15、千⽄顶的⼤⼩活塞直径之⽐是10：1 如果⼤活塞上升1㎜，则⼩活塞移动距离是（）A、100㎜ B、50㎜ C、10㎜ D、1㎜16、定量液压泵的转速越⼤，则（）越⼤A 、⼯作压⼒ B、额定压⼒ C、流量17、液压系统中若溢流阀串联，则系统中的压⼒取决于溢流阀的（）A、最⼤值18、如果以下液压缸活塞的截⾯和供油流量相等，则活塞运动速度最慢的是（）A、双活塞杆缸B、单活塞杆缸⽆杆腔进油C、单活塞杆缸有杆腔进油D、单活塞杆缸差动连接19、以下说法不正确的是（）A、当运动部件的速度较⾼时，宜选⽤粘度等级较低的液压油B、齿轮泵的抗磨性要求⽐叶⽚泵低，可选⽤L－HL液压油。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章液压缸
一、填空题
1、液压马达是将_________转换为_________的装置，可以实现连续地旋转运动。
2、液压缸是将液压能转变为机械能，用来实现__________的执行元件。
3、活塞缸按其结构不同可分为和两种，其固定方式有
固定和固定两种。
4、单杆液压缸可采用连接，使其活塞缸伸出速度提高。
5、在液压缸中，为了减少活塞在终端的冲击，应采取_____措施。
二、单项选择题
1.液压缸差动连接工作时，缸的（），缸的（）。
A.运动速度增加了
B.输出力增加了
C.运动速度减少了
D.输出力减少了
2.在液压系统的组成中液压缸是（）
A.动力元件
B.执行元件
C.控制元件
D.传动元件
3.液压缸的运动速度取决于（）。
A 压力和流量
B 流量
C 压力
4.要求机床工作台往复运动速度相同时，应采用（）液压缸。
A、双出杆
B、差动
C、柱塞
D、单叶片摆动
5、单杆活塞液压缸作为差动液压缸使用时，若使其往复速度相等，其活塞直径应为活塞杆直径的（）倍。
A、0
B、1 C
6、差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的____。
A、1倍
B、2倍
C、2倍
D、4倍
7、双活塞杆液压缸，当缸体固定时，其运动件的运动范围等于液压缸有效行程的（）。
A、二倍B、三倍C、四倍
8、双作用多级伸缩式液压缸，外伸时推力和速度的逐级变化结果是（）
A、推力和速度都增大
B、推力和速度都减小
C、推力增大，速度减小
D、推力减小，速度增大
9、能实现差动连接的油缸是：
A、双活塞杆液压缸
B、单活塞杆液压缸
C、柱塞式液压缸
D、A+B+C
10、将液体的压力能转换为旋转运动机械能的液压执行元件是（）。
A、液压泵
B、液压马达
C、液压缸
D、控制阀
11、双作用杆活塞液压缸，当活塞杆固定时，运动所占的运动空间为缸筒有效行
程的倍数（）。
A、1倍
B、2倍
C、3倍
12、以下哪种结构的液压缸不能做成双作用式缸（）。
A、柱塞缸
B、单出杆活塞缸
C、双出杆活塞缸
D、摆动缸
13、将液体的压力能转换为旋转运动机械能的液压执行元件是（）。
A、液压泵
B、液压马达
C、液压缸
D、控制阀
14、双作用多级伸缩式液压缸，外伸时推力和速度的逐级变化，结果是：（）
A、推力和速度都增大
B、推力和速度都减小
C、推力增大，速度减小
D、推力减小，速度增大
15、单杆活塞缸的活塞杆在收回时（）。
A、受压力
B、受拉力
C、不受力
三、判断题
（）1.改变活塞的运动速度，可采用改变油压的方法来实现。
（）2.工作机构的运动速度决定于一定时间内，进人液压缸油液容积的多少和液压缸推力的大小。
（）3.一般情况下，进入油缸的油压力要低于油泵的输出压力。
（）4.如果不考虑液压缸的泄漏，液压缸的运动速度只决定于进入液压缸的流量。
（）5.增压液压缸可以不用高压泵而获得比该液压系统中供油泵高的压力。
（）6.液压执行元件包含液压缸和液压马达两大类型。
（）7.单活塞杆液压缸缸筒固定时液压缸运动所占长度与活塞杆固定的不相等。
（）8.为实现工作台的往复运动，可成对的使用柱塞缸。
（）9.双作用式叶片马达与相应的双作用式叶片泵结构完全相同。
（）10.活塞缸可实现执行元件的直线运动。
（）11.液压缸的差动连接可提高执行元件的运动速度。
（）12.液压缸差动连接时，能比其它连接方式产生更大的推力。
（）13.作用于活塞上的推力越大，活塞运动速度越快。
（）14.活塞缸可输出扭矩和角速度。
（）15、单活塞缸靠液压油能实现两个方向的运动。
（）16、采用增压液压缸可以提高系统的局部压力和功率。
（）17、在流量相同的情况下，液压缸直径越大，活塞运动速度越快。
（）18、在液压传动系统中，为了实现机床工作台的往复速度一样，采用双出
杆活塞式液压缸。
（ ）19、将单杆活塞式液压缸的左右两腔接通，同时引入压力油，可使活塞获得快速运动。
四 简答题
1、液压缸为什么要密封？哪些部位需要密封？常见的密封圈有哪几种？
2、液压缸为什么要设置缓冲装置？试说明缓冲装置的工作原理。
3、什么叫做差动液压缸？差动液压缸在实际应用中有什么优点？
4、试设计一差动液压缸，要求快进速度是快退速度的2倍，其活塞直径与活塞杆直径的比值应为多少？
5、液压缸排气装置的作用是什么？应放在什么位置？
6、什么是液压执行元件？执行元件的作用是什么？
7、液压缸是如何分类的？
8、双杆活塞式液压缸缸体固定、活塞杆固定的区别有哪些？
9、缸筒与端盖的联接方式有几种？
10、为什么要在液压缸中安装排气装置？
11、液压缸为什么会出现爬行现象，如何消除？
12、如何实现液压缸的排气？
四、计算分析题：
1、液压缸活塞向左或向右运动的速度比 212
3v v =
，试求液压缸活塞面积比的关系式。
2、在右图的单杆液压缸中，已知缸体内径D =125mm ，活塞杆直径d =70mm ，活塞向右运动的速度v =0.1m/s 。
求进入和流出液压缸的流量q 1和q 2为多少。
3、图示两个结构相同，相互串联的液压缸，无杆腔面积21cm 100=A , 有杆腔面积22cm 80=A ，缸1输入压力1p =1M Pa,输入流量1q =12 L/min ，不计损失和泄漏，求：
（1）两缸承受相同的负载时（F 1＝F 2），该负载的数值及两缸的运动速度？（2）缸2的输入压力122
1p p =时，两缸各能承受多少负载？（3）缸1不承受负载时（F 1＝0）时
缸2能承受多少负载？
3、如图所示三种形式的液压缸，活塞和活塞杆直径分别为D、d，如进入液压缸的流量为q，压力为P，。
