工程施工进度网络图示例概要

工程施工进度网络图示例概要什么是工程施工进度网络图？工程施工进度网络图是一种表达工程施工进度和流程的图形化工具。

它采用节点和箭头的方式来表示事件之间的依赖关系，通过这种方式可以清晰地呈现出整个工程施工的计划、进度和流程，方便管理人员实时监控和调整工程施工进度。

工程施工进度网络图的重要性工程施工进度网络图是工程管理中非常重要的一部分，它能够帮助管理人员全面掌握工程施工的时间、空间和资源约束情况，提高工程的效率和质量，降低成本风险。

通过工程施工进度网络图的绘制和掌握，管理人员可以及时调整工程计划和策略，保证工程施工的顺利进行。

工程施工进度网络图的绘制步骤工程施工进度网络图的绘制需要经过以下步骤：1.确定工程施工的目标和任务2.制定工程施工计划，确定关键路径和进度3.确定每个事件和活动的开始时间和完成时间4.根据活动之间的依赖关系，绘制节点和箭头的图形5.确定每个节点和箭头所代表的事件和活动6.根据图形确定每个活动的起点、终点、持续时间和资源需求7.确定每个活动的风险因素和优化策略8.完成工程施工进度网络图的绘制和分析，制定实施方案。

工程施工进度网络图的例子下面是一个工程施工进度网络图的示例，以便更好地了解其演示效果:A(n)——5—>B(n+5)——10—>D(n+15)| |7 6| |v vC(n) E(n+5)9 8| |v vF(n+9)——4—>G(n+13)这个示例中，A、B、C、D、E、F和G代表各个事件或活动，其中时间节点(n)代表第n个单位时间，如第一个单位时间为0，第二个单位时间为1，以此类推。

箭头代表事件之间的依赖关系，箭头上的数字代表活动的持续时间。

在这个示例中，工程施工的目标是实施活动G，根据关键路径分析，最短工期为13，在第13个单位时间完成活动G，其它活动也由此确定其完成时间，如活动B的完成时间为n+5，活动D的完成时间为n+15。

工程施工进度网络图是工程管理中不可或缺的一部分，通过它可以清晰地呈现出整个工程施工的计划、进度和流程。

施工进度网络图、流程图等

施工进度网络图
基础工程施工流程网络图
屋架预制施工流程网络图
劳动力需用计划
工种名称
每月所需人数
第1月
第2月
第3月
第4月
第5月
第6月
第7月
模板工
24
24
24
24
0
0
0
钢筋工
30
30
30
30
12
12
4
木工
30
30
30
30
16
6
3
砼工
24
24
24
24
4
4
0
架工
0
0
0
0
20
20
4
泥工
16
16
16
6
6
0
0
普工
40
40
35
35
25
25
10
水电工
6
6
6
6
6
6
6
机操工
3
3
3
3
2
2
0
防水工
0
0
0
0
20
20
0
油漆工
0
0
0
0
0
30
30
电焊工
12
12
12
12
12
2
0
吊装组
0
0
0
12
12
0
0
合计
185
185
180
182
135
127
57
主要施工机械设备表
序号
机械名称

工程进度计划网络图

工程进度计划网络图工程进度计划网络图是工程管理中常用的一种工具，它可以清晰地展示工程项目的各项任务在时间上的安排和先后顺序，帮助项目团队成员了解工作计划、任务分工和工期安排，从而更好地完成项目目标。

本文将就工程进度计划网络图的制作方法和应用进行介绍。

首先，制作工程进度计划网络图需要明确项目的工作内容和任务，然后根据任务之间的逻辑关系和工期要求，确定各项任务的先后顺序。

在确定了任务的先后顺序后，就可以开始绘制网络图了。

一般来说，可以使用PERT图或甘特图来展示工程进度计划。

PERT 图主要用于展示任务之间的依赖关系和工期的概率分布，而甘特图则更加直观地展示了任务的时间安排和进度情况。

在绘制网络图时，需要将各项任务按照其先后顺序排列，并标明任务的起止时间、工期和负责人等信息。

此外，还需要标注关键路径和关键任务，以便项目团队能够重点关注和管理关键任务，确保项目能够按时完成。

工程进度计划网络图的应用范围非常广泛，不仅可以用于建筑施工项目、制造业生产计划，还可以用于软件开发、市场营销活动等各种项目的管理。

在实际应用中，工程进度计划网络图可以帮助项目团队成员了解项目的整体进度和各项任务的完成情况，及时发现并解决项目进度延误和资源不足等问题，从而保证项目的顺利进行。

除此之外，工程进度计划网络图还可以用于项目风险管理。

通过分析网络图中的关键路径和关键任务，可以帮助项目团队识别项目的风险点和关键风险因素，制定相应的风险应对策略，降低项目风险，确保项目圆满成功。

总之，工程进度计划网络图是工程管理中非常重要的工具，它可以帮助项目团队成员清晰地了解项目的工作计划和进度安排，有效地进行项目管理和控制。

因此，制作和应用工程进度计划网络图对于项目的成功实施至关重要。

希望本文的介绍能够帮助读者更好地理解和应用工程进度计划网络图，提高项目管理的效率和水平。

施工进度计划网络图

施工进度计划网络图施工进度计划网络图是一种用于展示施工项目进度安排的图表，通过图形化的方式展示每个任务的开始时间、结束时间和持续时间，以及任务之间的依赖关系。

这种图表可以帮助项目团队和利益相关者清晰地了解项目的进展情况，帮助项目经理进行资源分配和进度控制，从而确保项目按时完成。

以下是一个示例的施工进度计划网络图：在这个网络图中，我们以一个建筑项目为例进行说明。

整个项目分为六个主要任务：地基工程、结构施工、装饰装修、设备安装、验收和竣工。

每个任务都有一个开始时间、结束时间和持续时间。

任务之间的箭头表示任务之间的依赖关系，箭头的方向表示依赖关系的方向。

地基工程是整个项目的第一个任务，它的开始时间是2022年1月1日，持续时间为30天。

结构施工任务依赖于地基工程任务的完成，所以它的开始时间是地基工程任务的结束时间，持续时间为60天。

装饰装修任务依赖于结构施工任务的完成，所以它的开始时间是结构施工任务的结束时间，持续时间为45天。

设备安装任务依赖于装饰装修任务的完成，所以它的开始时间是装饰装修任务的结束时间，持续时间为30天。

验收任务依赖于设备安装任务的完成，所以它的开始时间是设备安装任务的结束时间，持续时间为15天。

最后一个任务是竣工任务，它依赖于验收任务的完成，所以它的开始时间是验收任务的结束时间，持续时间为7天。

通过这个网络图，项目团队和利益相关者可以清晰地了解到每个任务的开始时间、结束时间和持续时间，以及任务之间的依赖关系。

如果某个任务的持续时间延长或者某个任务延迟了开始时间，项目经理可以及时调整资源分配和进度安排，以确保项目按时完成。

需要注意的是，这只是一个示例的网络图，实际项目的网络图可能更加复杂，涉及更多的任务和依赖关系。

项目团队和项目经理可以根据实际情况进行调整和优化，以满足项目的需求。

总结起来，施工进度计划网络图是一种重要的工具，可以帮助项目团队和利益相关者清晰地了解项目的进展情况，帮助项目经理进行资源分配和进度控制，从而确保项目按时完成。

进度计划网络图

进度计划网络图进度计划网络图是项目管理中常用的工具之一，它可以清晰地展示项目中各个任务之间的逻辑关系和时间安排，帮助项目团队成员了解项目的整体进度和各项任务的执行情况。

本文将介绍进度计划网络图的基本概念、绘制方法和应用场景。

一、基本概念。

进度计划网络图是一种图形化的项目进度管理工具，它通过图形化的方式展示项目中各个任务之间的依赖关系和时间安排。

通常情况下，进度计划网络图采用活动节点和箭头表示任务和任务之间的先后顺序关系，以及任务的持续时间。

通过进度计划网络图，项目团队成员可以清晰地了解项目的整体进度和各项任务的执行情况，从而及时调整工作计划，保证项目按时完成。

二、绘制方法。

1. 确定项目任务，首先，需要对项目进行任务分解，确定项目中的各项任务，并明确它们之间的逻辑关系和先后顺序。

2. 确定任务持续时间，对每个任务进行时间估算，确定其持续时间。

可以采用专家意见法、历史数据法、类比估算法等方法进行时间估算。

3. 绘制网络图，根据任务之间的逻辑关系和持续时间，绘制进度计划网络图。

活动节点用圆圈或方框表示，箭头表示任务之间的先后顺序关系，箭头上方标注任务持续时间。

4. 确定关键路径，通过进度计划网络图，可以确定项目的关键路径，即项目完成所需的最短时间。

关键路径上的任务不能延误，否则会影响整个项目的进度。

三、应用场景。

1. 项目计划编制，在项目启动阶段，可以利用进度计划网络图对项目进行计划编制，明确项目的整体进度和各项任务的执行时间安排。

2. 项目进度管理，在项目执行阶段，可以通过进度计划网络图对项目的进度进行跟踪和管理，及时发现任务延误和风险，采取相应的措施进行调整。

3. 项目沟通和协调，进度计划网络图可以作为项目沟通和协调的工具，帮助项目团队成员了解项目的整体进度和各项任务的执行情况，促进团队之间的协作和沟通。

结语。

进度计划网络图是项目管理中非常重要的工具，它可以帮助项目团队成员清晰地了解项目的整体进度和各项任务的执行情况，从而提高项目的执行效率和控制风险能力。

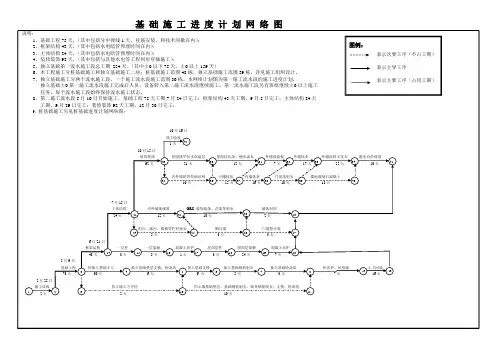

施工进度计划网络图及横道图(1)

任务。每个流水施工段始终保持流水施工状态。
8、第二施工流水段5月10日开始施工，基础工程75天工期,7月24日完工；框架结构43天工期，9月5日完工；主体结构24天
工期，9月29日完工；装修装饰92天工期，12月30日完工；
9、桩基础施工另见桩基础进度计划网络图；
10月16日
竣工验收
1天
10月15日
基础施工进度计划网络图
说明：
1、基础工程75天，（其中包括分中弹线1天、柱筋安装、和技术间歇在内）；
2、框架结构43天，（其中包括水电暗管预埋时间在内）；
3、主体结构24天，（其中包括水电暗管预埋时间在内）；
4、装修装饰92天，（其中包括与其他水电等工程同步穿插施工）；
5、独立基础第一流水施工段总工期234天。（其中±0以下75天，±0以上159天）
6、本工程施工分桩基础施工和独立基础施工二块；桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。
7、独立基础施工分两个流水施工段，一个施工流水段施工范围30栋。本网络计划图为第一施工流水段的施工进度计划，
独立基础±0第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±0以上施工
装饰装修屋面找平防水保温层屋面挂瓦条、铺水泥瓦外墙保温板外墙抹灰外墙涂料文化石散水台阶坡道
92天21天12天7天17天25天10天
内外墙贴饼挂钢丝网天棚抹灰内墙抹灰门窗扇制安楼地面细石混凝土
10天12天16天10天18天
7月15日
主体结构内外墙体砌筑GRC装饰线条、花架等制安墙体封顶
24天12天10天2天
围护结构施工
屋面工程施工
窗框安装
外墙保温、饰面工程

施工进度网络图施工进度横道图模板大全

施工进度网络图施工进度横道图模板大全基础施工进度计划网络图如下：独立基础第一流水施工段总工期234天，其中±以下75天，±以上159天。

本工程施工分桩基础施工和独立基础施工二块，桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。

独立基础施工分两个流水施工段，一个施工流水段施工范围30栋，本网络计划图为第一施工流水段的施工进度计划。

第一流水施工段的工期如下：基础工程：75天，其中包括分中弹线1天、柱筋安装和技术间歇在内。

框架结构：43天，其中包括水电暗管预埋时间在内。

主体结构：24天，其中包括水电暗管预埋时间在内。

装修装饰：92天，其中包括与其他水电等工程同步穿插施工。

第二施工流水段的工期如下：基础工程：75天工期，7月24日完工。

框架结构：43天工期，9月5日完工。

主体结构：24天工期，9月29日完工。

装修装饰：92天工期，12月30日完工。

桩基础施工的进度计划请见桩基础进度计划网络图。

竣工验收工期为1天，时间为10月16日。

下面是第一流水施工段的具体工序及工期：基础工程：挖独立基础土方：3天。

独立基础垫层支模、砼浇筑：14天。

独立基础支模：15天。

独立基础钢筋制安：16天。

独立基础砼浇筑：17天。

砼养护、砖基础土方回填：19天。

框架结构：框架结构一层柱一层梁板混凝土养护：5天。

屋面层柱：3天。

屋面层梁板混凝土养护：3天。

主体结构：主体结构内外墙体砌筑：24天。

GRC装饰线条、花架等制安：2天。

墙体封顶：2天。

装修装饰：装饰装修屋面找平防水保温层屋面挂瓦条、铺水泥瓦：92天。

外墙保温板外墙抹灰外墙涂料文化石散水台阶坡道：21天。

内外墙贴饼挂钢丝网：12天。

天棚抹灰：7天。

内墙抹灰：17天。

门窗扇制安：25天。

楼地面细石混凝土：10天。

阳台、露台、楼梯等栏杆制安：5天。

圈过梁门窗框安装：3天。

施工放线挡土墙土方开挖：2天。

挡土墙基础垫层、基础钢筋制安、墙身钢筋制安、支模、砼浇筑：10天。
