开关量的采集与处理
开关量采集电路原理
开关量采集电路原理开关量采集电路是用于检测和采集开关量信号的电路。
开关量信号是指只存在两个离散状态(通常是高电平和低电平)的信号。
开关量采集电路在工业控制、自动化、仪器仪表等领域广泛应用,常用于检测开关状态、控制电路、触发报警等。
开关量采集电路的原理是将开关量信号转换为相应的数字信号。
一般情况下,开关量信号通过接入电阻与电源相连接,当开关闭合或断开时,会在电路中产生一个高电平或低电平信号。
开关量采集电路需要对这个信号进行检测,并将其转换为数字信号输出。
一个简单的开关量采集电路可以由一个触发器、一个滤波电路和一个比较器组成。
首先,开关量信号经过滤波电路进行处理,以去除可能存在的噪声干扰。
滤波电路可以通过使用电容器和电阻器形成一个RC滤波器来实现。
该滤波器可以将信号的瞬时变化平滑化,以减少干扰。
然后,经过滤波后的信号进入比较器。
比较器是一个电路,它将输入信号与一个预设的阈值进行比较。
当输入信号超过或低于阈值时,比较器将输出一个相应的高电平或低电平信号。
这样,将开关量信号从模拟信号转换为数字信号。
在实际应用中,还可以使用微控制器或数字逻辑集成电路来实现开关量采集电路。
微控制器具有内置的数字输入/输出端口和专用的计数器/定时器功能,可以方便地检测和采集开关量信号。
数字逻辑集成电路可以使用逻辑门等元件来实现开关量信号转换功能。
除了基本的开关量采集电路,还可以根据具体需求添加其他功能。
例如,可以通过添加扩展电路和多路开关等元件来实现多个开关量信号的采集和控制。
此外,还可以通过添加光电隔离电路和电压隔离电路等元件来提高系统的稳定性和安全性。
总之,开关量采集电路的原理是将开关量信号转换为数字信号。
通过滤波电路去除噪声干扰,比较器将模拟信号转换为数字信号。
根据具体应用的需求,还可以添加其他功能来满足系统的需求。
开关量采集电路在工业和自动化控制领域具有重要的应用价值。
一种基于合并单元开关量采集的设计与实现
t o mak e u p ci r c ui t f or s am pl i n g c an t r an s f o r m DC2 20 V an d DC1 1 0V i n t o TTL l ev e 1 . t hr ou gh t h e FPGA wi l l be f r ami n g on —o f f s i gna l p r o ce s s i n g. a cc or di n g t o t he s e r i a l po r t c omm u ni ca t i o n p r o t o c ol i n t he f 0 r m o f di fe r e n t i al s i gn a l t o CPU. CP U pa r s e
一
种 基 于 合 并 单 元 开 关 量 采 集 的 设 计 与 实 现
一
种基于合并单元开关量采集的设计与实现
De s i gn a n d I mpl e me n t a t i o n o f S wi t c h Qu a n t i t y Ac qu i s i t i o n B a s e d o n Me r gi n g Un i t
电平 , 通过 F P G A 将 开 关量 信 号 进 行 组 帧 处理 , 按 照 串 口通 讯 协 议 以 差分 信 号 的 方 式 上 送 给 CP U, CP U 解 析 串 口报 文 , 做 相 关 功 能 的 处理 。给 出 了硬 件 设 计 和 软件 设计 , 详 细 介 绍 了软 件 通 讯 协 议 , 并给 出 了 串 口数 据 波 形 。 关键词 : 智 能 变 电站 , 合并单元 , F P G A, 开 关量

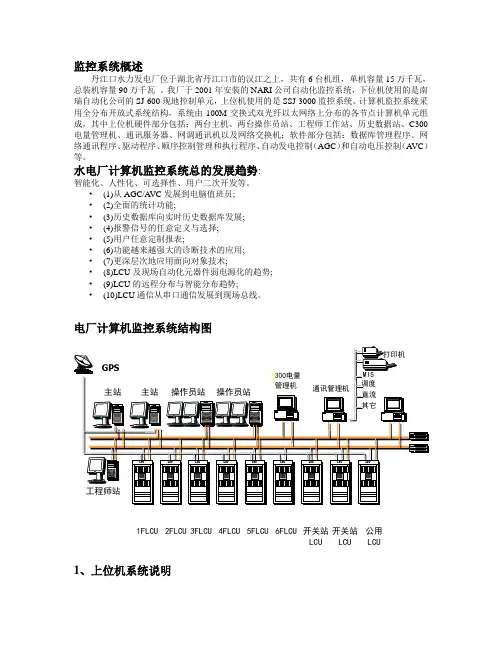

微机监控系统简介
监控系统概述丹江口水力发电厂位于湖北省丹江口市的汉江之上,共有6台机组,单机容量15万千瓦,总装机容量90万千瓦。
我厂于2001年安装的NARI公司自动化监控系统,下位机使用的是南瑞自动化公司的SJ-600现地控制单元,上位机使用的是SSJ-3000监控系统。
计算机监控系统采用全分布开放式系统结构,系统由100M交换式双光纤以太网络上分布的各节点计算机单元组成,其中上位机硬件部分包括:两台主机、两台操作员站、工程师工作站、历史数据站、C300电量管理机、通讯服务器、网调通讯机以及网络交换机;软件部分包括:数据库管理程序、网络通讯程序、驱动程序、顺序控制管理和执行程序、自动发电控制(AGC)和自动电压控制(A VC)等。
水电厂计算机监控系统总的发展趋势:智能化、人性化、可选择性、用户二次开发等。
•(1)从AGC/A VC发展到电脑值班员;•(2)全面的统计功能;•(3)历史数据库向实时历史数据库发展;•(4)报警信号的任意定义与选择;•(5)用户任意定制报表;•(6)功能越来越强大的诊断技术的应用;•(7)更深层次地应用面向对象技术;•(8)LCU及现场自动化元器件弱电源化的趋势;•(9)LCU的远程分布与智能分布趋势;•(10)LCU通信从串口通信发展到现场总线。
电厂计算机监控系统结构图1、上位机系统说明4FLCU3FLCU 5FLCU 6FLCU 公用LCU开关站LCU开关站LCU2FLCU 1FLCU(1) 主计算机●配置二台美国DEC公司的Alpha xp1000工作站,双机热备用系统,控制权可以手动和自动切换,当工作主机故障时,备用主机可以自动地取得控制权。
在控制权切换时,对监控系统的工作无扰动●运行DEC公司的Tru64 Unix 操作系统和南瑞公司的Nariacc水电厂计算机监控系统软件●主机系统所完成的功能包括对电站计算机监控系统的管理,AGC、A VC计算和处理,数据库管理,在线及离线计算功能,各图表、曲线的生成,事故故障信号的分析处理,接收、校验并输出操作控制指令,以及控制与外界的通信等(2) 操作员工作站●配置二台美国DEC公司的Alpha xp1000工作站,每台配有双屏幕,双机冗余配置,互为热备用●运行DEC公司的Tru64Unix操作系统和南瑞公司的Nariacc水电厂计算机监控系统软件;●操作员工作站主要供运行值班人员使用,具有图形显示、全厂运行监视和控制功能、发操作控制命令、设定与变更工作方式等功能。
16. DCS系统的数据采集方式有哪些?
16. DCS系统的数据采集方式有哪些?DCS 系统,这玩意儿在工业控制领域那可是相当重要!要说它的数据采集方式,那可有的聊啦。
咱先来说说模拟量采集。
就好比有个大工厂,里面的温度、压力这些物理量,得通过传感器变成电信号,然后再经过变送器变成标准的模拟电信号,像 4-20mA 或者 0-5V 之类的。
DCS 系统里的模拟量输入模块就像个超级灵敏的小耳朵,能把这些信号“听”进去,再转换成数字量,让系统能处理和分析。
再讲讲开关量采集。
这就像是工厂里的机器开没开、阀门关没关这种状态,只有“是”和“否”两种情况。
DCS 系统的开关量输入模块就像个精明的小眼睛,能清楚地看到这些状态的变化,并准确地记录下来。
还有脉冲量采集呢。
想象一下工厂里的电表,转得快或者慢,产生的脉冲数量不同。
DCS 系统的脉冲量输入模块就像是个细心的小计数器,能把这些脉冲数得明明白白。
我想起之前去一家化工厂参观的时候,正好碰到他们在调试新的DCS 系统。
当时有个技术人员就在那专注地调试模拟量采集模块,我凑过去看,他一边满头大汗地忙着,一边跟我解释说:“这模拟量采集啊,稍微有点偏差,整个生产流程的数据就不准确啦,所以得特别小心。
”我看着他那认真的样子,心里不禁感叹,DCS 系统的数据采集可真是个精细活。
通信采集也是很重要的一种方式。
比如说通过网络协议,像Modbus、Profibus 这些,DCS 系统能和其他设备进行“交流”,获取它们的数据。
这就好像不同国家的人,用一种大家都懂的语言来分享信息。
总之啊,DCS 系统的数据采集方式多种多样,每种方式都有它的特点和适用场景。
只有把这些方式用好了,DCS 系统才能发挥出最大的作用,让工业生产变得更高效、更可靠。
就像那家化工厂,要是数据采集不准确,那生产出来的产品质量可就没法保证啦,这损失可就大了去了。
所以说,了解 DCS 系统的数据采集方式,对于工业控制领域的朋友们来说,那可是相当重要的哟!。
DCS的数据采集与处理技术
DCS的数据采集与处理技术数据采集与处理技术在工业自动化系统中扮演着重要的角色。
而分布式控制系统(DCS)是一种典型的工业自动化系统,使用了先进的数据采集与处理技术。
本文将介绍DCS的数据采集与处理技术,并探讨其在工业领域的重要性。
一、DCS概述分布式控制系统(DCS)是一种在工业生产过程中使用的自动化控制系统。
它通常由多个分散的控制单元组成,控制着不同部分或不同环节的设备。
DCS通过数据采集与处理技术,实时监控和控制各个设备,使整个系统能够高效运行。
二、数据采集技术数据采集技术是DCS中的重要组成部分,其主要功能是收集现场设备的数据并传输到控制中心。
在DCS系统中,常用的数据采集技术包括模拟量信号采集和数字量信号采集。
1. 模拟量信号采集模拟量信号采集是指将实际过程中的模拟量信号转换成数字信号,以便于DCS系统进行处理和控制。
常见的模拟量信号采集设备包括传感器、变送器等。
传感器通过测量实际过程中的物理量(如温度、压力等),将其转换成电信号;而变送器则将传感器采集到的模拟信号进行放大、线性化等处理,并将其转换成标准的模拟量信号。
通过这些设备的协同工作,DCS系统可以实时地获得实际过程中的各种物理量。
2. 数字量信号采集数字量信号采集是指将实际过程中的开关信号(如开关量、报警信号等)转换成数字信号。
常见的数字量信号采集设备包括开关量传感器、编码器等。
这些设备通过检测实际过程中的开关状态,并将其转换成数字信号,以便DCS系统进行处理和控制。
三、数据处理技术数据处理技术是DCS中的核心部分,其主要功能是对采集到的数据进行处理和分析,以实现对生产过程的监控和控制。
1. 实时数据处理实时数据处理是指DCS系统对采集到的数据进行实时处理和分析。
系统会根据事先设定的规则和算法,对数据进行计算、比较、判断等操作,以判断当前的工艺状态,并根据需要发送信号给执行机构进行控制。
实时数据处理在DCS系统的稳定性和可靠性方面起着至关重要的作用,它直接影响到整个系统的运行效果。

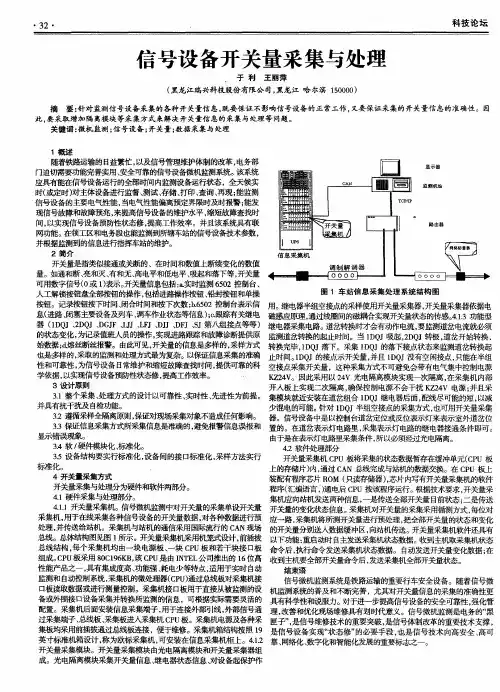

信号设备开关量采集与处理
开 入板 匕 实现二次隔离 , 确保控制电源不会 干扰 K Z 2 4 V 电源 ; 并且采 3 . 1整个采集 、 处理方式的设计以可靠性 、 实时性 、 先进陛为前提。 集模块就近安装在道岔组合 1 D Q J继电器后面 , 配线尽可能的短, 以减 并具有抗干扰及 自检功能。 少混电的可能 。 针对 1 D Q J半组空接点的采集方式 , 也可用开关量采集 3 . 2遵循采样全隔离原则, 保证对现场采集对象不造 拍 可 影响。 器。信号设备 中是 以控制台道岔定位或反位表示灯来表示室外道岔位 3 . 3保证信息采集方式所采集信息是准确的, 避免报警信息误报和 置的。在道岔表示灯电路里 , 采集表示灯电路的继电器接通条件即可 。 显示错误现象。 由于是在表示灯电路里采集条件 , 所以必须经过光电隔离。 3 . 4软 / 硬件模块化、 标准化。 4 . 2软 件处理 部分 3 . 5设备结构要实行标准化 , 设备间的接 口标准化 , 采样方法实行 开关量采集机 C P U 板将采集的状态数据暂存在缓冲单元( c P u板 标准化。 上 的存储片) 内, 通过 C A N 总线完成与站机的数据交换 。在 C P U 板上
1榻. 述
随着铁路运输的 日 益繁 , 以及信号管理维护体制的改革 , 电务部 门迫切需要功能完善实用、 安全可靠的信号设备微彻. 监测 系统。 该系统 应具有能在信号设备运行的全部时间内监测设备运行状态,全天候实 时( 或定时) 对主体设备进行监督、 测试、 存储 、 打印、 查询、 再现 ; 能监测 信号设备的主要 电气性能 , 当电气性能偏离预定界限时及时报警 ; 能发 现信号故障和故障预兆, 来提高信号设备的维护水平 , 缩短故障查找时 间, 以实现信号设备预防性状态修, 提高工作效率。并且该系统具有联 网功能。 在领工区和电务段也能监测到所辖车站的信号设备技术参数 , 并根据监测到的信 息进行指挥车站的维护。
一种通用开关量信号采集电路及该电路故障判断方法与流程
一种通用开关量信号采集电路及该电路故障判断方法与流程摘要:一、引言二、通用开关量信号采集电路概述1.电路组成2.工作原理三、故障判断方法与流程1.故障判断方法a.外观检查b.信号分析c.功能测试2.故障判断流程a.电源故障检查b.信号输入故障检查c.信号处理故障检查d.输出故障检查四、故障处理与预防措施1.电源故障处理与预防2.信号输入故障处理与预防3.信号处理故障处理与预防4.输出故障处理与预防五、结论正文:一、引言随着现代自动化技术的不断发展,通用开关量信号采集电路在各种自动化设备和系统中得到了广泛应用。
然而,在使用过程中,电路故障难以避免。
为了提高电路的稳定性和可靠性,降低故障发生率,本文详细介绍了通用开关量信号采集电路及该电路故障判断方法与流程。
二、通用开关量信号采集电路概述1.电路组成通用开关量信号采集电路主要由电源、信号输入、信号处理和输出四部分组成。
电源部分为电路提供稳定的工作电压;信号输入部分负责将外部开关信号转换为电信号;信号处理部分对输入信号进行处理,如放大、滤波等;输出部分将处理后的信号转换为驱动执行器的信号。
2.工作原理通用开关量信号采集电路的工作原理如下:当外部开关状态发生变化时,信号输入部分将变化转换为电信号,然后经过信号处理部分进行处理。
处理后的信号被传输到输出部分,转换为执行器可识别的信号,从而实现对执行器的控制。
三、故障判断方法与流程1.故障判断方法(1)外观检查:检查电路板表面是否有破损、短路、接触不良等现象。
(2)信号分析:通过对信号进行分析,判断是否存在异常信号,如噪声、失真等。
(3)功能测试:对电路进行功能测试,检查各部分是否正常工作。
2.故障判断流程(1)电源故障检查:检查电源电压、电流是否正常,是否存在电压不稳、电源线老化等问题。
(2)信号输入故障检查:检查信号输入端口是否正常,是否存在接触不良、信号干扰等问题。
(3)信号处理故障检查:检查信号处理部分元器件是否损坏、线路是否正常。
开关量采集及调理
开关量信号的输出
开关信号输出的驱动电路
华中科技大学机械学院
开关量信号的输出
开关信号输出的驱动电路
华中科技大学机械学院
开关量信号的输出
单片机输出通道接口方式
华中科技大学机械学院
开关量信号的输出
单片机模拟输出接口方式
华中科技大学机械学院
信号调理 一、 信号调理的目的
华中科技大学机械学院
信号调理的的目的是便于信号的传输与处理。 1.传感器输出的电信号很微弱,大多数不能直接输送到 显示、记录或分析仪器中去,需要进一步放大,有的还 要进行阻抗变换。 2.有些传感器输出的是电信号中混杂有干扰噪声,需 要去掉噪声,提高信噪比。 3.某些场合,为便于信号的远距离传输,需要对传感 器测量信进行调制解调处理。
开关量信号的输出
华中科技大学机械学院
华中科技大学机械学院 欧姆龙可编程控制器的晶体管输出电路
开关量信号的输出
开关信号输出的电气隔离
华中科技大学机械学院
开关量信号的输出
华中科技大学机械学院
开关信号输出的电气隔离 当被控设备远离单片机时,光电隔离接口电路设计如图4—30所示。该 电路为电流环发送和接受电路,可以极大地提高系统的抗干扰性能, 最大传输距离可达900m,传输速率可达 50Kb/s,但必须保证传输线 中环路连线电阻<30欧姆,当该阻值过大时,l00欧姆的限流电阻相应 减小。
同相放大器具有输入阻抗非常高,输出阻抗很低的特 点,广泛用于前置放大级。
信号放大电路
3 交流放大电路
华中科技大学机械学院
若只需要放大交流信号,可采用图示的集成运放交流电 压同相放大器。其中电容C1、C2及C3为隔直电容。
RF Av 1 R1
开关量输入采集器使用说明书
1开关量输入采集器D101 使用说明书V1.0尊敬的用户:衷心感谢您选用深圳市聚贤达科技有限公司的产品。
本手册主要介绍开关量输入采集器D101的工作原理、技术指标、主要功能、安装调试及使用与维护等内容。
为了使您更好地使用我们的产品,请您仔细阅读本手册,在应用中如果您有任何问题和要求,或需要相关技术支持,可以与我们的销售单位联系,我们将及时给予回应。
2目录1.前言 (5)2.内容 (5)3.要求 (5)4.警示 (5)5.概述 (6)6.技术参数 (6)7.产品外观 (7)7.1装置运行指示灯 (8)7.2各通道指示灯 (8)7.3产品接线端子定义 (8)8.产品原理和功能 (10)9.安装操作 (11)9.1外形尺寸 (11)9.2机柜安装 (12)310.常见问题及解决 (14)11.售后服务 (14)12.技术培训 (14)13.其他声明 (14)14.设备清单 (15)41.前言请在使用本产品前仔细阅读各章节。
2.内容本手册主要介绍开关量输入采集器D101的工作原理、技术指标、主要功能、安装调试及使用与维护等内容,由资深的专业技术人员编写,是设备使用维护的必备资料。
3.要求在任何情况下,都不应该由不具备专业资历或未经培训的人员来操作。
使用者必须是具有电气设备安装和操作经验的专业技术人员。
由不具备资历的人员对设备进行设置和操作,或不按照本书中有关规定进行包装、储运、安装和连接电源,都将可能导致设备损坏。
4.警示运输或存储不当会对设备造成损害;5供电电压错误会对设备造成损坏或引起火灾;如发现无法解决的问题,请及时与我公司联系或将设备送回我公司处理,请勿自行拆装维修。
5.概述开关量输入采集器D101是用于计算机机房、重要设备间、配线间、网络机柜、服务器机柜、配电柜、粮库、重要仓库以及其他室内场合的开关量数据采集装置。
采集开关量,装置能通过RS-485接口将信号传送给中央监控设备。
6.技术参数供电电源:DC10V~30V;通道: 16;LED显示:与16通道一一对应;开关量输入电平:干接点:逻辑电平0:接地;67 逻辑电平1: 断开;干接点有效距离: 最大500m ; D/I 用于计数器通道: 16;输入频率: 100Hz ;16位 : 0~65535;电源 :功耗: 0.9W ;尺寸规格:124mm×80mm×33mm;7.产品外观指示灯和按键功能说明7.1装置运行指示灯正常:正常工作时指示灯按1Hz的频率闪亮;故障:常亮、常灭、快闪为故障。
电力系统综合自动化试验装置技术要求
电力系统综合自动化试验装置技术要求所选设备必须满足要求一或要求二(见P2、P15)的技术指标电力系统综合自动化试验装置技术要求一1、后台监控系统功能要求1.1 后台监控系统层电气监控管理系统采用Client/Server体系结构,由运行工作站(操作员站)、打印机及网络设备组成,操作系统采用Windows NT Server 和Windows NT Workstation,完成对电气系统的模拟量、交流量、开关量、脉冲量、保护信息等的数据采集、计算、判别、报警,事件顺序记录(SOE),报表统计,曲线分析,可分别模拟变电站的实际状况。
系统采用100M以太网体系结构,上位机系统通过该网络联接通讯管理层。
系统配置2台数据服务器兼工程师站用于数据库的维护和运行监视(采用工作站)。
1.2 体系结构和操作系统要求选用Windows NT 或Windows2000 Server以上的操作系统,采用客户/服务器体系结构并确保各工作站实时数据和历史数据的一致性。
1.3 数据库系统要求做到实时数据库与历史数据库的完美结合,以确保监控系统的实时性、可靠性、标准性。
1.4 事故追忆要求能追忆多重事故,并能让用户在打印事故追忆报表时可以有选择地打印只与触发追忆的事故源有关系的那些量。
1.5 采集信号的类型采集信号的类型分为模拟量、脉冲量和状态量(开关量)。
模拟量:电流、电压、有功功率、无功功率等。
脉冲量:有功电能及无功电能。
状态量(开关量):断路器、隔离开关以及接地开关的位置信号、继电保护装置和安全自动装置动作及报警信号、运行监视信号等。
1.9 采集信号的处理1.9.1状态量(开关量)的采集处理定时采集:采用快速扫描方式周期采集输入量、并进行状态检查及数据库的更新。
设备异常报警:当被测的设备状态发生变化时,设备能变位指示或异常报警,报警信息包括报警条文、时间性质及报警时间。
时间顺序记录:断路器位置信号、继电保护动作信号等快速反应的开关量,能在变位发生时间的先后顺序进行事件顺序记录。
配电自动化远动终端FTU开关量采样通道及软件设计(2021整理)
配电网自动化技术? 课程设计任务书名目一、设计由来 (1) (1)配电网馈线远方终端单元FTU简介 (2) (3)二、设计原理 (4)2.1电路原理设计 (4)2.2各环节电路 (5)三、具体设计 (7)设计要求 (7)性能指标计算及元器件的选择 (7)开关量的采集程序算法及程序流程设计 (15)四、设计总结 (17)五、附录:参考文献 (18)一、设计由来电力系统由发电系统,输电系统,配电系统构成。
它是由大量的发电机、变压器、电力线路和负荷等设备有机的构成,旨在生产、传输、分配、消费电能的各种电气设备按照一定方式连接的整体。
配电系统和输电系统,实际上是按事实上现的功能来划分。
通常按输电系统的落压变电站中主变中压侧来划分,高压侧断路器及其连接的系统为输电系统,另一侧为配电系统。
配电系统(distributionsystem):是电力系统中从输电系统的变压点(transformationpoints)向电力用户传送电能的局部,也是将电能分配到各个用户的最终环节,包括不同电压等级的变电站、配电变压器、配电线路以及把不同用户连接起来的其它电气设施,常称为配电网。
配电网自动化,是一个涵盖面广,用于治理与运行配电网的综合自动化系统,包含了配电网中的变电站、馈线网络、及用户治理、监控、优化运行等功能的系统。
配电自动化系统是应用现代电子技术、通信技术、计算机及网络技术,将配电网实时信息、离线信息、用户信息、电网结构参数、地理信息进行平安集成,构成完整的自动化及治理系统,实现配电网正常运行及事故情况下的监测、保卫、操纵和配电治理。
它是配电自动化与配电治理集成为一体的系统。
目前的功能:变电站自动化、馈线自动化、需方用电治理、配电治理自动化。
1.1现场设备:〔1〕RTU(RemoteTerminalUnit):远动终端,是采集所在发电厂或变电站表征电力系统运行状态的模拟量和状态量,监视并向调度中心传送这些模拟量和状态量,执行调度中心发往所在发电厂或变电站的操纵和调节命令。
SOE的概念和测试方法
SOE的概念1目的本文目的:澄清SOE的概念,理清SOE事件、开关量事件的区别,澄清SOE分辨率和开关量事件分辨率的概念,明确测试方法。
同时与技术部其它组一起探讨,统一SOE的概念。
本文参考了王常力和罗安主编的《分布式控制系统(DCS)设计与应用实例》中关于SOE的阐述。
2SOE事件与开关量事件的概念SOE,事件顺序记录,S equence O f E vent的缩写,主要用于在事故发生时记录多个开关量输入信号变位的准确时间,以便于区分多个变位的先后顺序SOE事件是一种带同步时间戳的开关量输入变位事件,即SOE模块不仅要采集DI 的状态,还要同步记录DI状态变位发生的时刻,一并发送给主控制器处理后,再保存在DCS系统的服务器或者操作员站中。
通常情况下,SOE模块只能记录分钟内的毫秒值,上报控制器后,由控制器将毫秒值与本地时间合成,得到准确的时间。
开关量事件指的是工业控制现场或者电力系统中重要的开关量(输入或输出)变位事件。
开关量变位事件时,开关量模块只上传其状态给主控制器,主控制器将其状态与本地记录的原来的状态比较,如果不同,则产生一个事件,并打上本地的时标,再保存在DCS系统的服务器或者操作员站中。
在有些系统中,由服务器或者其他上位机在收到开关量状态后,将其状态与本地记录的上一次的状态比较,如果不同,则产生一个事件,并打上本地的时标。
3SOE事件、开关量事件的区别SOE事件、开关量事件的相同点:1)都是开关量2)SOE模块和开关量模块都必须进行消抖,即滤波。
3)在服务器上数据结构相同:状态、质量位和毫秒级的时间SOE事件、开关量事件的不同点:1)作用不一样SOE的主要用于分析事故的原因,分析事故之间的因果关系,在事故发生时,多个开关量输入信号变位的先后顺序。
开关量事件主要用于现场开关量信号的采集和处理。
2)产生事件和记录事件发生时刻的源头不同。
SOE事件及产生时刻是由SOE模块(IO模块)处理并上报控制器的。
开关量的采集与处理1
开关量的隔离与抗干扰
(2)继电器隔离
对于变电所现场的断路器、隔离开关、继电器的辅助触点和主变压器分接 开关位置等开关信号,输入至计算机时,也可通过继电器隔离。采用中间 继电器做隔离器件时,若继电器长期带电会影响继电器寿命。为了提高继 电器寿命,可以利用继电器保持电压低于启动电压的特点,在动作线圈上 串接一定的电阻。平时,利用继电器本身的动断触点将它短接。当继电器 动作后动触点断开,将电阻串入,这样就实现了降压保持的目的。
利用现场断路器、隔离开关的辅助触点S1、S2接通,去启动继电器K1、K2, 然后由K1、K2的触点K1-1、K2-1等输入至计算机,这样做可以起到很好的隔 离作用,输入至计算机的继电器触点,可采用与计算机输入接口板配合的 弱点电源。
开关量的隔离与抗干扰
(3)继电器和光电耦合器双重隔离
为了提高抗干扰能力,同时又能消除抖动,在线路比较 长、干扰比较严重的场合,还可以同时采用继电器和光 电耦合器双重隔离,以加强隔离效果,即将现场开关辅 助触点先经过继电器隔离,继电器的辅助触点再经过光 电耦合器隔离,然后再输入至计算机。这样的双重隔离 对提高抗干扰能力和消除开关动作时的抖动具有很好的 效果。
开关量的采集与处路器、隔离开关的状态, 继电器和按钮开关触点的通断等。在远动遥控、遥控信 息处理过程中,这些开关量的采集与处理是非常主要的。 这里主要介绍对开关量采集与处理中的有关隔离、抗干 扰和采集等问题。
开关量的隔离与抗干扰
1开关量的隔离
1)隔离的作用
开关量的隔离与抗干扰
(1)光电隔离 利用光电耦合器可以实现现场开关量与计算机总线之间 的完全隔离。光电耦合器由发光二极管和光敏三极管组 成,集成在一个芯片内,发光二极管和光敏三极管之间 是绝缘的,其间分布电容极少,一般为0.5~1pF,而绝缘 电阻又非常大,通常在10^10~10^13Ω之间,使可能带有 电磁干扰的外部接线回路和微机的电路部分之间无电联 系,可大大削弱干扰。在光电耦合器里,信息传送介质 为光,但输入和输出都是电信号,由于信息的传送和转 换的过程都是在不透光的密闭环境下进行的,既不会受 电磁信号的干扰,也不会受外界光的影响,因此光电耦 合器可实现计算机和现场的光电隔离,去掉它们之间公 共地线的电气联系,隔离效果比较好,现场侧的电磁干 扰很难通过它到达计算机的总线上。
开关量输入
开关量输入学院:物理与电子工程学院班级:11.4 学号:1109040433 姓名:陈刘佩摘要:在计算机控制系统中,计算机是信息处理的核心,它不断地从外部获取关于被控对象或过程的状态信息,按照某种策略加工、处理,再向外发出控制信息,从而达到调节、控制的目的。
而我们为了获取系统的运行状态或设定信息,则经常需要进行开关量信号的输入。
关键词:开关量、光耦合器KEY WORDS: switching value、optical coupler一、引言:“开”和“关”是电器最基本、最典型的功能。
开关量,指控制继电器的接通或者断开所对应的值,即“1”和“0”。
开关量是指非连续性信号的采集和输出,包括遥信采集和遥控输出。
开关量主要指开入量和开出量,开关量输入是PLC与现场的以开关量为输出形式的检测元件的连接通道,它把反映生产过程的有关信号转换成CPU单元所能接收的数字信号。
二、开关量1、开关量:该物理量只有两种状态,如开关的导通和断开的状态,继电器的闭合和打开,电磁阀的通和断,等等。
2、开关和开关量信号的区别:开关是一种有两个可选择的、有固定位置的装置,主要用于向单片机输入电平信号。
开关量信号就是通过拨动开关的位置,使单片机得到的一个固定不变的电平信号。
在智能仪器中用于向单片机输入控制命令或数据,开关信号可以通过机械式开关、电子式开关、温度开关等方式产生。
3、开关量信号的特点:只有开和关、通和断、高电平和低电平两种状态的信号叫开关量信号,在智能仪器的电子电路中,通常用二进制数0和1来表示。
4、开关量信号的作用:开关量输入、输出部分是智能仪器与外部设备的联系部件,智能仪器通过接受来自外部设备的开关量输入号和向外部设备发送开关量信号,实现对外部设备状态的检测、识别和对外部执行元器件的驱动和控制。
5、常见电子开关:常见电子开关有:扳键开关、BCD码拔盘开关、磁性开关、光敏器件开关(光电开关、光纤开关等)、温度超限开关等。
SOE的概念和测试方法
SOE的概念1目的本文目的:澄清SOE的概念,理清SOE事件、开关量事件的区别,澄清SOE分辨率和开关量事件分辨率的概念,明确测试方法。
同时与技术部其它组一起探讨,统一SOE的概念。
本文参考了王常力和罗安主编的《分布式控制系统(DCS)设计与应用实例》中关于SOE的阐述。
2SOE事件与开关量事件的概念SOE,事件顺序记录,S equence O f E vent的缩写,主要用于在事故发生时记录多个开关量输入信号变位的准确时间,以便于区分多个变位的先后顺序SOE事件是一种带同步时间戳的开关量输入变位事件,即SOE模块不仅要采集DI 的状态,还要同步记录DI状态变位发生的时刻,一并发送给主控制器处理后,再保存在DCS系统的服务器或者操作员站中。
通常情况下,SOE模块只能记录分钟内的毫秒值,上报控制器后,由控制器将毫秒值与本地时间合成,得到准确的时间。
开关量事件指的是工业控制现场或者电力系统中重要的开关量(输入或输出)变位事件。
开关量变位事件时,开关量模块只上传其状态给主控制器,主控制器将其状态与本地记录的原来的状态比较,如果不同,则产生一个事件,并打上本地的时标,再保存在DCS系统的服务器或者操作员站中。
在有些系统中,由服务器或者其他上位机在收到开关量状态后,将其状态与本地记录的上一次的状态比较,如果不同,则产生一个事件,并打上本地的时标。
3SOE事件、开关量事件的区别SOE事件、开关量事件的相同点:1)都是开关量2)SOE模块和开关量模块都必须进行消抖,即滤波。
3)在服务器上数据结构相同:状态、质量位和毫秒级的时间SOE事件、开关量事件的不同点:1)作用不一样SOE的主要用于分析事故的原因,分析事故之间的因果关系,在事故发生时,多个开关量输入信号变位的先后顺序。
开关量事件主要用于现场开关量信号的采集和处理。
2)产生事件和记录事件发生时刻的源头不同。
SOE事件及产生时刻是由SOE模块(IO模块)处理并上报控制器的。
开关量输入╱输出电路
开关量输入/输出电路一、开关量的隔离与抗干扰1、开关量的隔离(1)隔离的作用隔离的主要作用是:使低压输入电路与大功率的电源隔离;外部现场器件与传输线同数字电路隔离,以免计算机受损;限制地回路电流与地线的错接而带来的干扰;多个输入电路之间的隔离。
(2)开关量的隔离方法常用的开关量的隔离方法主要有以下方式。
○1光电隔离。
(图3-28 光电耦合器原理接线图)○2继电器隔离。
(图3-29 采用继电器隔离的开关原理接线图)○3继电器和光电耦合器双重隔离。
2、抗干扰软件抗干扰措施主要是适当增加延时,以躲开触点抖动的影响。
二、开关量的采集、检测与变位识别1、开关量的采集方式(图3—30 中断申请电路图)当开关状态发生变化时,由于Q端仍保持原状态,D、Q异或的结果使输出由低电平跳变为高电平,通过非门变成低电平向CPU申请一次中断。
当CPU 响应中断以后,发出INTA信号使触发器触发。
D、Q状态趋于一致,异或门输出又成为低电平。
2、开关动作的检测把3次采样的开关量用A、B、C三个布尔数来表示,从中任取出两个进分“与”运算,如果其中有两个或两个以上为“1”,则运算结果必定有一个为“1”;反之,若有两个或两个以上为“0”,则运算结果必定全为“0”。
另外,再根据“或”运算的规则,在N个数中只要有一个是“1”,则运算结果必定是“1”;只有当N个数全为“0”时,结果才为“0”。
可以把三取二表决的算法用以下逻辑算式来处理(A·B)+(B·C)+(C·A)(3-15)3、开关变位的识别开关量的状态通常用一位二进制数来表示,例如用“1”代表闭合,用“0”代表断开。
变电所的开关量数目很多,为了简化分析,下面只对用一个字节的二进制数表示的8个开关状态进行分析,但所得到的结论具有普遍的意义。
○1现状○+原状,若有变位则该位为1;若无变位,则该位为0。
○2(现状○+原状)∧原状,若为1,则该位由1→0。
○3(现状○+原状)∧现状,若为1,则该位由0→1。
高压柜一键顺控原理
高压柜一键顺控原理一、设备控制流程高压柜一键顺控系统的控制流程主要包括设备启动、运行、停止三个阶段。
在启动阶段,系统会自动检测各设备的状态,确保所有设备均处于正常状态后,才会进行下一步操作。
在运行阶段,系统会实时监测设备的运行状态,确保设备正常运行。
在停止阶段,系统会自动关闭所有设备,并进行检查,确保设备安全。
二、逻辑控制指令高压柜一键顺控系统的逻辑控制指令是根据设备的运行逻辑进行设计的。
通过对设备的工作流程进行分析,我们可以将其拆分为多个子任务,并为每个子任务编写相应的控制指令。
在设备运行过程中,系统会根据当前状态和预设的逻辑条件判断执行哪个控制指令,从而实现设备的自动控制。
三、开关量采集高压柜一键顺控系统需要采集设备的开关量信号,以判断设备的状态。
系统通过采集设备的输入输出信号,可以实时监测设备的运行状态,并根据需要执行相应的控制指令。
为了确保数据的准确性和实时性,系统采用高速的信号采集芯片和相应的软件算法进行处理。
四、通讯协议高压柜一键顺控系统与上级控制系统之间需要进行数据交换,因此需要使用相应的通讯协议。
常见的通讯协议有Modbus、Profibus 等,这些协议可以满足系统的数据传输需求。
系统通过串口或以太网等方式与上级控制系统进行连接,实现数据交换和远程控制。
五、安全防护机制高压柜一键顺控系统的安全防护机制是确保设备安全运行的重要保障。
系统通过多重安全设计,如电气互锁、急停按钮等,确保设备在异常情况下能够及时停止运行,避免事故的发生。
同时,系统还具备过流、过压、欠压等保护功能,可对设备进行全方位的保护。
六、人机交互设计高压柜一键顺控系统的人机交互设计主要是为了方便用户进行操作和监控。
系统通过液晶显示屏和操作按钮等部件,实现设备的参数设置、运行状态显示等功能。
用户可以通过简单直观的操作界面了解设备的运行情况,同时还可以进行远程控制和故障排除等工作。
七、自动校时功能为了确保高压柜一键顺控系统的时钟准确可靠,系统具备自动校时功能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
开关量的采集与处理
精选课件
1
开关量的采集与处理
牵引变电所中的开关量主要有断路器、隔离开关的状态, 继电器和按钮开关触点的通断等。在远动遥控、遥控信 息处理过程中,这些开关量的采集与处理是非常主要的。 这里主要介绍对开关量采集与处理中的有关隔离、抗干 扰和采集等问题。
精选课件
2
开关量的隔离与抗干扰
精选课件
9
谢谢!
精选课件
10
感谢亲观看此幻灯片,此课件部分内容来源于网络, 如有侵权请及时联系我们删除,谢谢配合!
1开关量的隔离
1)隔离的作用
隔离的主要作用是:是低压输入电路与大功率的 电源隔离;外部现场器件与传输线同数字电路 隔离,以免计算机受损;限制地回路电流与接 地线的错接而带来的干扰;多个输入电路之间 的隔离。
精选课件
3
开关量的隔离与抗干扰
2)开关量的隔离方法
常用的开关量的隔离方法主要有以下几种。 (1)光电隔离 (2)继电器隔离 (3)继电器和光电耦合器双重隔离
精选课件
5
开关量的隔离与抗干扰
当利用光电耦合器作为开关量输入计算机的隔离器件时,其原理接线如图 所示。开关S合下时,二极管导通,发出光来,使光敏三极管饱和导通,于 是输出Uo1或Uo2便有电位的变化。图(a)中,S打开时Uo1输出电平与Uc 相同;当S合下时,输出Uo1为低电平。
图(b)的情况相反,S打开时,输出低电平;S合下时,输出Uo2为高电平 (即等于Uc)。两种接线方式,输出电平不同,可以灵活选用。实际设计 电路时,A端接电源Ud正极。B端接Ud的负极(GND1),而发光二极管输出 端电源Uc,其接地端为GND2。必须注意GND1和GND2不能共地。
利用现场断路器、隔离开关的辅助触点S1、S2接通,去启动继电器K1、K2, 然后由K1、K2的触点K1-1、K2-1等输入至计算机,这样做可以起到很好的隔 离作用,输入至计算机的继电器触点,可采用与计算机输入接口板配合的 弱点电源。
精选课件
7
开关量的隔离与抗干扰
(3)继电器和光电耦合器双重隔离
精选课件
4
开关量的隔离与抗干扰
(1)光电隔离
利用光电耦合器可以实现现场开关量与计算机总线之间 的完全隔离。光电耦合器由发光二极管和光敏三极管组 成,集成在一个芯片内,发光二极管和光敏三极管之间 是绝缘的,其间分布电容极少,一般为0.5~1pF,而绝缘 电阻又非常大,通常在10^10~10^13Ω之间,使可能带有 电磁干扰的外部接线回路和微机的电路部分之间无电联 系,可大大削弱干扰。在光电耦合器里,信息传送介质 为光,但输入和输出都是电信号,由于信息的传送和转 换的过程都是在不透光的密闭环境下进行的,既不会受 电磁信号的干扰,也不会受外界光的影响,因此光电耦 合器可实现计算机和现场的光电隔离,去掉它们之间公 共地线的电气联系,隔离效果比较好,现场侧的电磁干 扰很难通过它到达计算机的总线上。
精选课件
6
开关量的隔离与抗干扰
Байду номын сангаас2)继电器隔离
对于变电所现场的断路器、隔离开关、继电器的辅助触点和主变压器分接 开关位置等开关信号,输入至计算机时,也可通过继电器隔离。采用中间 继电器做隔离器件时,若继电器长期带电会影响继电器寿命。为了提高继 电器寿命,可以利用继电器保持电压低于启动电压的特点,在动作线圈上 串接一定的电阻。平时,利用继电器本身的动断触点将它短接。当继电器 动作后动触点断开,将电阻串入,这样就实现了降压保持的目的。
精选课件
8
开关量的隔离与抗干扰
2抗干扰
开关量采集的抗干扰有硬件和软件两种措施。硬 件措施称为去抖动电路,是为了排除开关操作时 产生的抖动。去抖动有多种形式。最常用的是采 用双稳态触发电路。利用其正反馈作用使状态迅 速翻转达到去抖动的目的。
软件抗干扰的措施主要是适当增加延时,以躲开 触点抖动的影响
