两位数码管显示设计

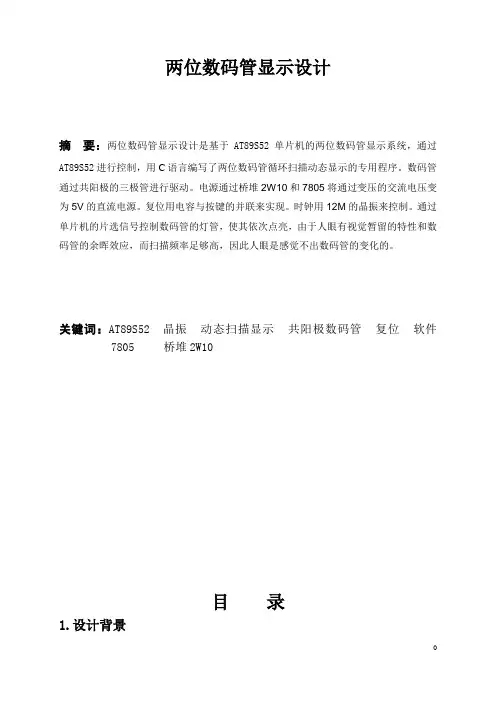

两位数码管显示设计摘要：两位数码管显示设计是基于AT89S52单片机的两位数码管显示系统，通过AT89S52进行控制，用C语言编写了两位数码管循环扫描动态显示的专用程序。
数码管通过共阳极的三极管进行驱动。
电源通过桥堆2W10和7805将通过变压的交流电压变为5V的直流电源。
复位用电容与按键的并联来实现。
时钟用12M的晶振来控制。
通过单片机的片选信号控制数码管的灯管，使其依次点亮，由于人眼有视觉暂留的特性和数码管的余晖效应，而扫描频率足够高，因此人眼是感觉不出数码管的变化的。
关键词：AT89S52 晶振动态扫描显示共阳极数码管复位软件7805 桥堆2W10目录1.设计背景1.1 单片机应用背景 (1)1.2共阳极数码管的显示方法 (1)1.3共阳极数码管的驱动设计 (1)2.设计方案 (1)2.1方案一：共阳极数码管静态显示 (1)2.2方案二：共阳极数码管动态显示 (2)2.3数码管静态与动态显示的优缺点比较 (3)3.方案实施 (3)3.1电源电路设计 (3)3.2复位及震荡电路 (3)3.3单片机接口 (4)3.4软件设计 (4)3.5调试仿真 (6)3.6实物制作 (6)4.结果与结论 (6)4.1结果 (6)4.2结论 (6)5.收获与致谢 (7)6.参考文献 (7)7.附件 (7)7.1元器件清单 (7)7.2硬件原理图 (8)7.3流程图 (8)7.4实物拍照 (9)1.设计背景1.1单片机发展前景目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。
导弹的导航装置，飞机上各种仪表的控制，计算机的网络通讯与数据传输，工业自动化过程的实时控制和数据处理，广泛使用的各种智能IC卡，民用豪华轿车的安全保障系统，录像机、摄像机、全自动洗衣机的控制，以及程控玩具、电子宠物等等，这些都离不开单片机。
更不用说自动控制领域的机器人、智能仪表、医疗器械了。
因此，单片机的学习、开发与应用将造就一批计算机应用与智能化控制的科学家、工程师。
两位数码管显示
课程设计说明书课程名称：《单片机技术》设计题目：两位数码管显示设计学院：电子信息与电气工程学院学生姓名：学号：专业班级：指导教师：2014年6 月13日课程设计任务书两位数码管显示摘要：两位数码管显示设计是基于AT89S52单片机的两位数码显示系统，通过AT89S52进行控制，利用汇编语言编写两位数码管循环扫描动态显示的专用程序来实现两位数码管动态显示系统。
系统主要由电源模块、复位模块、外部时钟电路模块、数码管显示模块构成。
电源电路通过桥堆2W10和三端稳压器7805将交流电压变为5V的直流电压。
复位电路由电容与按键的并联来实现。
时钟通过外部12M的晶振来控制。
两位数码管显示由两个共阳极的三极管进行驱动。
将汇编语言编写的两位数码管动态显示程序写入单片机，使数码管相应段点亮，同时利用人眼的视觉暂留的特性和数码管的余辉效应，在扫描频率足够高时，人眼无法感觉数码管的变化，从而实现数码管的动态显示。
关键词：AT89S52；两位数码管；7805；2W10；动态显示目录1.设计背景 (1)1.1单片机的应用背景 (1)1.2共阳极数码管的显示方法 (1)1.3共阳极数码管的驱动设计 (1)2.设计方案 (1)2.1方案一：共阳极数码管静态显示 (1)2.2方案二：共阳极数码管动态显示 (2)2.3数码管静态与动态显示的优缺点比较 (3)3.方案实施 (3)3.1电源电路设计 (3)3.2复位及震荡电路 (4)3.3单片机接口 (4)3.4软件设计 (4)3.5调试仿真 (6)4.结果与结论 (7)4.1设计结果 (7)4.2设计结论 (7)5.收获与致谢 (7)6.参考文献 (8)7.附件 (8)1.设计背景1.1单片机的应用背景在信息时代的今天，单片机技术应用越来越广泛，涉及各行各业，几乎很难找到哪个领域没有单片机的踪迹。
如洗衣机、空调、冰箱等的控制系统，就可以用单片机实现。
为了让人们很直观的了解相关设备当前的工作状态，很多时候需要将当前的时间、温度、工作程序等状态通过数码管显示出来，这就涉及到单片机的数码管显示技术。
数码管规格书
参数规格书（2011年版）一、概述护栏管灯又名"LED数码管"，因其常装入护栏上亮化环境而得名。
集先进的微电脑数码控制技术、RGB（红绿蓝）三基色显示技术及军工塑胶壳体为一体，辅以PCB电路板及相关电子元器件混合有序设计，是迄今为止的高科技灯具之一。
以其丰富色彩、节能环保、轻便安全、长寿、防水、耐寒、耐高温及易于安装的特点，深受亮化工程商的青睐。
本产品特别适合户外使用，是国家指定取代霓虹灯的最佳产品之一。
真六段外控就是每条管里有受控的六个单元，每个单元的RGB 灯可单独或组合在接受控制器数据进行灰度变化而呈现出各种各样的色彩变化；帖片真六段外控是指里面的LED灯是SMD(小型化)封装。
元件脚不用穿透线路板，而是表贴在线路板表面的一种形式。
二、用贴片元器件生产LED护栏管的优点A:由于线路板整体厚度降低，LED灯离管壳距离加长，所以R，G，B三色LED混色更好，色彩更柔和。
B:零件的小型化和规则化更容易进行防水处理，比如刷防水胶或灌胶。
C:机器贴装电子元件，不会出现普通插件元件难以防止的虚焊假焊等现象。
D:线路板组装完成后表面整洁，元件端正，批量生产避免了人为因素产生的故障。
外观高档，抗弯曲度提高。
E：贴片LED 灯珠为纯自动化生产，质量比较常规草帽灯更稳定耐用。
三、对接线定义◆大二芯信号线的蓝色线为-----DATA◆大二芯信号线的棕色线为------GND◆小二芯电源的棕色线为---------+24V◆小二芯电源的棕色线为--- -----GND 四、电气参数主要参数如下：产品型号：LED数码管（HLGJZM108-6D-TP）光源颜色：红、蓝、绿（全彩）光源封装：SMD3528 单芯单R、G、B 色LED 数量： 108 粒/米。
可分段数：6 段/ 米。
亮度（LUX）: 1000+/-50LUX发光效率：92％半光衰期：24000 小时电源方式：外置DC 转换电源额定电压：DC24V。
两位数码管显示设计
课程设计说明书课程名称：单片机原理及应用设计题目：两位数码管显示设计院系：电子信息与电气工程系学生姓名：学号：专业班级：指导教师：2010年 5 月10 日课程设计任务书两位数码管显示设计摘要：两位数码管的显示设计主要有硬件部分和软件部分组成，硬件部分以单片机为核心，在其周围有电源电路、时钟电路、复位电路、驱动电路和显示电路组成。
软件部分用汇编语言编程，用keil软件编译、调试。
最后用proteus软件仿真，形成以单片机为枢纽，以程序为动力，使两位数码管循环显示00-99。
关键词：AT89C52 数码管 keil proteus 汇编语言动态显示目录1.设计背景 (1)1.1设计课题及目的 (1)1.2相关技术与应用领域 (1)2.设计方案 (2)2.1静态设计 (2)2.2动态显示 (2)2.3硬件电路设计方案 (2)3. 方案实施 (3)3.1方案论证 (3)3.2设计内容 (3)3.3硬件设计 (4)3.4软件设计 (6)4. 结果与结论 (7)4.1 结果 (7)4.2 结论 (7)5. 收获与致谢 (7)5.1 收获与致谢 (7)6. 参考文献 (8)7. 附件 (9)7.1仿真原理图 (9)7.2汇编程序 (10)7.3 LED的段码 (10)7.4元件清单 (11)1.设计背景1.1设计课题及目的本课题是以单片机为核心，通过动态扫面的方式，实现两位数码管的动态显示。
单片机即单片微型计算机，是集CPU,RAM,ROM,定时，计数，和多种接口于一体的微控制器，他体积小，成本低，功能强，广泛应用于智能产品和工业自动化上，AT89C52单片机是各单片机中比较具有代表性的一种。
这次课程设计通过对他的学习，应用，从而达到学习，设计，开发软硬件的能力.1.2相关技术与应用领域单片机是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器的CPU、随机存储器RAM、只读存储器ROM、多种输入输出口和中断系统、定时器∕计数器等功能集成到一个硅片上构成一个小而完善的计算机系统。
两位数码管工作原理及应用

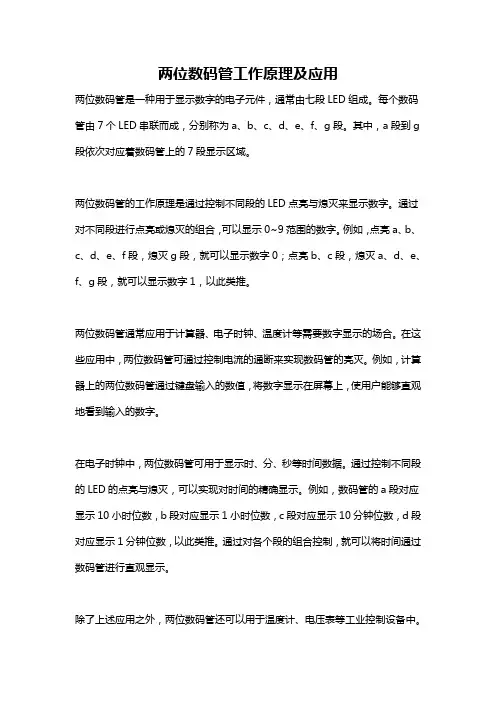

两位数码管工作原理及应用两位数码管是一种用于显示数字的电子元件，通常由七段LED组成。
每个数码管由7个LED串联而成，分别称为a、b、c、d、e、f、g段。
其中，a段到g 段依次对应着数码管上的7段显示区域。
两位数码管的工作原理是通过控制不同段的LED点亮与熄灭来显示数字。
通过对不同段进行点亮或熄灭的组合，可以显示0~9范围的数字。
例如，点亮a、b、c、d、e、f段，熄灭g段，就可以显示数字0；点亮b、c段，熄灭a、d、e、f、g段，就可以显示数字1，以此类推。
两位数码管通常应用于计算器、电子时钟、温度计等需要数字显示的场合。
在这些应用中，两位数码管可通过控制电流的通断来实现数码管的亮灭。
例如，计算器上的两位数码管通过键盘输入的数值，将数字显示在屏幕上，使用户能够直观地看到输入的数字。
在电子时钟中，两位数码管可用于显示时、分、秒等时间数据。
通过控制不同段的LED的点亮与熄灭，可以实现对时间的精确显示。
例如，数码管的a段对应显示10小时位数，b段对应显示1小时位数，c段对应显示10分钟位数，d段对应显示1分钟位数，以此类推。
通过对各个段的组合控制，就可以将时间通过数码管进行直观显示。
除了上述应用之外，两位数码管还可以用于温度计、电压表等工业控制设备中。
通过将温度或电压信号转换为数字信号，并通过控制不同段的LED点亮与熄灭来显示测量数值，可以实现对温度或电压的精确监测与控制。
总结起来，两位数码管通过控制不同段的LED点亮与熄灭来显示数字，通常应用于计算器、电子时钟、温度计、电压表等需要数字显示的场合。
通过控制LED 的亮灭，可以实现对显示内容的精确控制，使用户能够直观地看到需要显示的数字。
这种数字显示方式简单、可靠，广泛应用于各种电子设备中。
两位数码管原理
两位数码管原理
两位数码管是一种常用的显示器件，由多个LED组成。
每个LED的亮灭状态可以显示数字0-9中的一个。
数字通过控制每个LED的亮灭状态来显示。
两位数码管通常由多个引脚组成，其中共阳极和共阴极是两种常见的类型。
共阳极数码管的所有LED的阳极均连接在一起，而共阴极数码管的所有LED的阴极均连接在一起。
控制两位数码管的方法与单个LED类似，需要使用数字信号
控制每个LED的亮灭状态。
常见的控制方法是采用多路选择
器或集成电路来实现。
在使用两位数码管时，需要将数字信号转换为对应的LED亮
灭状态。
这可以通过查找数字与LED状态的对应关系表来实现。
例如，数字0对应全部LED熄灭，数字1对应除第二个LED外其余LED熄灭，以此类推。
通过控制两位数码管中的LED的亮灭状态，可以实现数字的
显示。
这在很多电子设备中都有广泛的应用，如时钟、计数器等。
需要注意的是，在使用两位数码管时需要控制每个LED的亮
灭时间，以避免出现闪烁或模糊的显示效果。
这可以通过适当的控制亮灭时间和刷新频率来实现。
两位数码管显示
目录
1.设计背影……………………………………………………… ……1 1.1 课题设计的提出………………………………………1 1.2 LED 数码管的前景……………………………………………1 1.3 研究 LED 数码管循环显示的意义…………………………………1
2.设计方案…………………………………………………………1 2.1 动态显示与静态显示……………………………………………1 2.2 硬件设计与软件设计………………………………… 2
2.2 硬件设计与软件设计
桥堆 2W10 通过整流把从变压器获得的 220V 交流电压变成直流电压并且通过 7805 的稳压作用把直流电压变成稳定的+5V 电压，发光二极管与电阻串联后和上述稳压电路 并联，一方面提示电路的正常运行，另一方面没有分得主电路的电压，保证电压的稳定； AT89C51 的 EA 口接上述电路；AT89C51 的 RES 口接上复位电路使电路具有复位功能，XTAL1 与 XTAL2 接上晶振电路，给电路提供稳定的时钟频率；P3 口通过电阻接段选显示，P2 口接位选显示；三极管基极接 P2 口作为位选，射极接 LED 数码管的共阳极，集电极接 +5V 电路中，三极管作为 LED 数码管的驱动电路，驱动 LED 数码管的显示；LED 数码管 的七段连接在 P3 口上，循环显示数字 00~99.整个电路完成了循环显示数字 00~99 电路。
利用 AT89C52 芯片控制两位数码管的显示，三极管作为驱动电路驱动数码管的显示， 桥堆 2W10 和 7805 作为整流和稳压电路提供稳定的+5V 电压，复位电路为电路提供复位 功能，晶振电路提供稳定的时钟频率，组成带有复位功能的循环显示数字 00~99 的电路。 利用 Keil 编写程序并且调试成功，在 Protus 下仿真导入程序的电路，并调试使电路能 够循环显示数字 00~99.
