autocad实训教程
实训二 AutoCAD基本操作
实训二AutoCAD基本操作一、实训目的1、掌握命令的输入方法；2、掌握数据的输入方法；3、掌握辅助绘图方法。
二、实训设备与环境1、Windows XP平台 + AutoCAD2010三、实训要求1、输入命令的三种方法；2、根据不同的输入方法绘制相同的图形；3、运用辅助绘图方法绘制图形。
四、实训步骤与要点1、输入命令的方法命令的输入方法有三种：菜单、命令行、功能面板(工具栏)。
（1）用菜单的直线命令绘制直线打开“绘图”菜单，选择“直线”，如图2-1所示。
在命令行提示：命令: _line 指定第一点:指定下一点或 [放弃(U)]:指定下一点或 [放弃(U)]:指定下一点或 [闭合(C)/放弃(U)]:（2）用工具栏的直线工具绘制直线选择工具栏的直线工具，仍然可以绘制直线。
（3）用命令行的绘制直线在命令行输入：Line或者L，然后可以在绘图区绘制直线其它的绘图方法和修改编辑的命令也有着三种输入方法。
图2-1 用菜单启动绘制直线2、数据的输入已知直线段AB的起点A的坐标为(300,500)，端点B的坐标为(100, 600)，用两种不同的坐标输入方法绘制直线段AB。
（1）用绝对坐标的方式绘制直线段首先，在命令行输入Line；然后在命令行输入300,500；再在命令行输入100,600。
（2）用相对直角坐标的方式绘制直线段。
首先，在命令行输入Line；然后在命令行输入300,500；再在命令行输入@-200,100。
3、用相对极坐标或角度的方式绘图已知直线段AB与x轴正向的夹角为30°，长度为100，绘制直线段。
方法一：在命令行输入Line，回车。
然后在绘图区任意指点一点作为直线段AB的起点。
在命令行输入@100<30，回车。
该方法是以相对极坐标方式绘图。
方法二：在命令行输入Line，回车。
然后在绘图区任意指点一点作为直线段AB的起点。
在命令行输入<30，回车，再在命令行输入100。

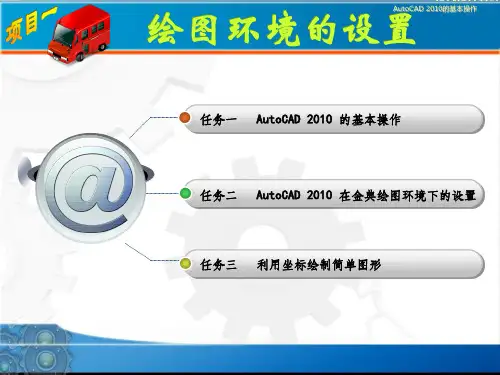

AutoCAD机械制图实训教程ppt课件
