电缆知识点总结一、电缆的种类根据用途和材料的差异，电缆可以分为多种类型。
1. 电力电缆：用于输送电力的电缆，主要包括架空电缆和地埋电缆。
架空电缆常用于输电和配电系统中，通常由一根或多根绝缘导线绕制而成，外包覆有绝缘层和护套。
地埋电缆用于城市中的地下电力输送，具有防潮、防腐蚀的特点。
2. 信号电缆：用于传输各种信号的电缆，如通信电缆、计算机网络电缆、控制电缆等。
它们通常采用绝缘层和屏蔽层来防止干扰和信号损失。
3. 光纤电缆：用于传输光信号的电缆，由一个或多个光纤芯线组成，能够传输高速、高容量的数据。
光纤电缆具有抗干扰、大容量、轻便等优点，被广泛应用于通信和数据传输领域。
4. 控制电缆：主要用于各种机械设备的控制系统中，包括传感器、执行器、开关等的连接。
5. 电热电缆：用于低温环境下的电热设备，可用于防冻保温、地板采暖、管道加热等应用。
6. 船用电缆：用于船舶和海上设备的电力输送和通信信号传输。
二、电缆的结构无论是什么类型的电缆，其基本结构都包括导体、绝缘层、屏蔽层和护套。
1. 导体：电缆的传导部分，通常由金属材料制成，如铜、铝等。
导体的截面积直接影响电缆的输电能力，通常用平方毫米（mm^2）来表示。
2. 绝缘层：用于包裹导体，防止其与外部环境接触。
绝缘材料通常为聚乙烯（PE）、交联聚乙烯（XLPE）、橡胶等，具有良好的绝缘性能和耐热性能。
3. 屏蔽层：用于防止电磁干扰，提高信号传输质量。
通常采用金属网、铝箔、铜丝编织等材料来构成，可以有效地屏蔽外界干扰。
4. 护套：用于保护绝缘层和屏蔽层，防止机械损伤和化学腐蚀。
护套通常采用聚氯乙烯（PVC）、聚氯乙烯阻燃（FR-PVC）、聚乙烯等材料制成，具有良好的耐磨损和防护性能。
三、电缆的制造工艺电缆的制造工艺主要包括导体制造、绝缘层制造、线芯组合、护套挤出、综合挤包等步骤。
1. 导体制造：使用高纯度的金属材料，如铜棒、铝棒等，经过拉拔、退火等多道工序，制成符合要求的导体线。
工程电缆知识点总结大全
工程电缆知识点总结大全1. 电缆基础知识- 电缆的定义：电缆是用来传输电能、信号和数据的一种导电材料制成的装置。
它由导体、绝缘层和保护层构成。
- 电缆的组成：- 导体：主要用铜、铝等金属材料制成，用于导电传输电能、信号和数据。
- 绝缘层：用于包裹导体，防止电流流入其他物体或通道，并保护导体不受到外界水、潮气等的侵蚀。
- 绝缘层可以采用聚乙烯、交联聚乙烯、聚丙烯等绝缘材料，以保证导体与外界环境之间的绝缘性能。
- 保护层：用于保护绝缘层和导体，防止外部机械损害、化学腐蚀等对电缆的影响。
2. 电缆分类- 按用途分类：- 电力电缆：用于输送电能，包括低压电缆、中压电缆、高压电缆等。
- 通信电缆：用于传输信号和数据，包括同轴电缆、对绞线电缆、光纤电缆等。
- 按导体材料分类：- 铜导电电缆：使用纯铜或铜合金作为导体材料。
- 铝导电电缆：使用铝作为导体材料。
- 按绝缘材料分类：- 聚乙烯绝缘电缆：使用聚乙烯作为绝缘材料。
- 交联聚乙烯绝缘电缆：使用交联聚乙烯作为绝缘材料。
- 聚氯乙烯绝缘电缆：使用聚氯乙烯作为绝缘材料。
3. 选型原则- 根据使用环境选择绝缘材料：- 在高温、潮湿、易受化学腐蚀的环境中使用，应选择耐高温、耐潮湿、耐腐蚀的绝缘材料。
- 根据电流负载选择导体截面：- 在大电流负载下，应选择导体截面较大的电缆，以降低线路损耗、提高输电效率。
- 根据布线长度选择电缆规格：- 在长距离输电过程中，应选择电缆传输性能稳定、线路损耗小的电缆。
4. 安装注意事项- 电缆敷设方式：- 直埋敷设：适用于需求较高的地下敷设环境，可以选择埋设深度较深的方式。
- 悬空敷设：适用于桥梁、隧道等高空环境，可选择悬挂在架空的方式。
- 管道敷设：适用于电缆需要穿越墙壁、地下管道等特殊环境，可选择铺设在专用管道内的方式。
- 电缆敷设工艺：- 敷设前应对敷设线路进行勘测，避免遇到管道、地下设施等障碍物或其他电缆线路。
- 敷设时应注意电缆的弯曲半径、接地方式、电缆连接方式等要求，确保电缆敷设的质量和安全性。
电线电缆知识大全.doc
（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
电缆基础常识
电缆基础常识电缆基础常识电缆是电力输配电系统的重要组成部分之一，通常用于电力供应、电信和控制系统。
它们是一种电导体，由导体、绝缘体和保护外壳组成。
电缆的性能和应用取决于所选材料和制造工艺。
本文将介绍电缆的基础常识，包括电缆类型、材料、结构和安装等方面。
一、电缆类型电缆根据用途、工作电压和结构分类：1. 用途（1）高压电力电缆：在送电线路上使用的电缆，一般工作电压在1kV及以上。
（2）低压电力电缆：在开关设备、电机等附近使用的电缆，一般工作电压在1kV以下。
（3）通信电缆：用于传输语音、数据和视频信号。
2. 工作电压（1）电力电缆：工作电压在1kV以下的电缆。
（2）中压电缆：工作电压在1kV～35kV的电缆。
（3）高压电缆：工作电压在35kV及以上的电缆。
3. 结构（1）单芯电缆：只有一个导体的电缆。
（2）多芯电缆：由多个导体组成，可以是扁平、圆形、交叉或平行排列。
（3）屏蔽电缆：导体周围有屏蔽层，以减小干扰。
（4）光缆：用于传输光信号的电缆。
二、电缆材料电缆绝缘层的材料通常有：1. 橡胶：天然橡胶和合成橡胶。
2. 塑料：聚乙烯、聚氯乙烯等。
3. 铠装层材料：钢带、铜带等。
三、电缆结构1. 基本结构（1）导体层：电能的载体，一般由铜、铝等金属制成。
（2）绝缘层：用于隔离导体之间或导体与外壳之间的介质。
（3）金属层：用于保护电缆，或作为屏蔽层减小电磁干扰。
（4）外护层：用于保护电缆。
2. 多层结构（1）实心多层电缆：由多层金属材料和绝缘材料构成。
（2）散热多层电缆：由高导电率的材料构成，用于提高电缆散热。
（3）移动式多层电缆：可以折叠，更加方便运输和安装。
四、电缆安装1. 填充方式（1）干式填充：电缆内充满绝缘材料。
（2）油浸填充：电缆内充满绝缘油，具有更好的绝缘性能。
2. 安装方式（1）地面敷设：电缆安装在地面上。
（2）管道敷设：电缆安装在管道中，以保护电缆。
（3）架空敷设：电缆通过架空线路进行传输。
电缆基础知识(最终版)
1、代号含义
第一位字母表示电缆类别（用途）。
对于电力电缆可以省略。其它电缆类别的表示方法为: K─控 制电缆;P─信号电缆; B─绝缘电线;R─绝缘软线;Y─移动式软 电缆;H─内电话电缆。
1.外力损伤
很多电缆故障都是由于机械损伤引起的。 电线电缆敷设安装时不规范施工，容易造成机械损伤； 在直埋电线电缆上搞土建施工也极易将运行中的电线电
缆损伤等。 如果损伤不严重，要几个月甚至几年才会导致损伤部位
彻底击穿形成故障，有时破坏严重的可能发生短路故障， 直接影响用电。
2.绝缘受潮
一般发生在直埋或排管里的电线电缆接头处。比如：电 缆接头制作不合格和在潮湿的气候条件下做接头，会使 接头进水或混入水蒸气，时间久了在电场作用下形成水 树枝，水树枝发展到一定程度就会在尖端引发电树枝，
2、砖砌电缆沟敷设
①电缆沟一般由砖砌成，沟顶部和地面齐平的地方可用钢筋混凝 土盖板(或钢板)盖住，电缆可直接放在沟底或用电缆支架承托。为 保持电缆沟干燥，应适当采取防止地下水流入沟内的措施，还应 在沟内设置适当数量的积水坑。
②电缆在沟内宜保持下面图表所列的最小允许距离。 ③沟的全长应装设连续的接地线，接地线两头与接地极相连。
将铝导线的系数带入后，会得出下边公式， 如果是铜导线，那么前边的数字就是83.
这就是根据电压损失计算截面积的方法。
举例
低压动力线因负荷电流较大，故一般按发热条件考 虑截面，然后验算其电压损失和机械强度。
低压照明线因对电压水平要求较高，可先按允许电 压损失条件选择截面，再验算发热条件和机械强度

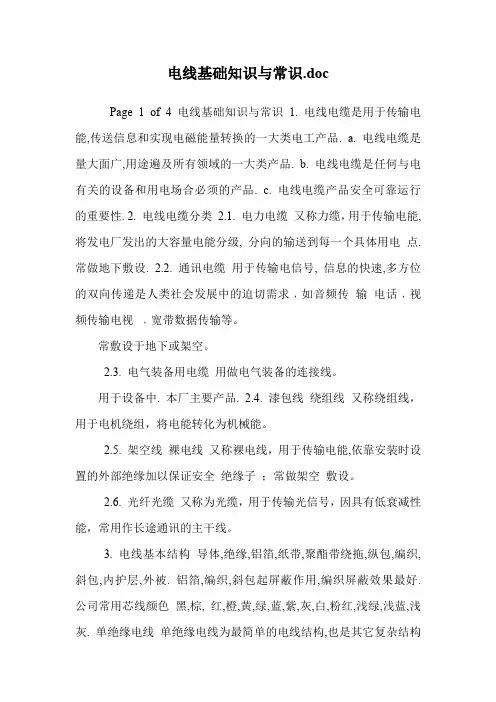

电线基础知识与常识
电线基础知识与常识.docPage 1 of 4 电线基础知识与常识1. 电线电缆是用于传输电能,传送信息和实现电磁能量转换的一大类电工产品. a. 电线电缆是量大面广,用途遍及所有领域的一大类产品. b. 电线电缆是任何与电有关的设备和用电场合必须的产品. c. 电线电缆产品安全可靠运行的重要性. 2. 电线电缆分类2.1. 电力电缆又称力缆，用于传输电能,将发电厂发出的大容量电能分级, 分向的输送到每一个具体用电点. 常做地下敷设. 2.2. 通讯电缆用于传输电信号, 信息的快速,多方位的双向传递是人类社会发展中的迫切需求﹐如音频传输电话﹐视频传输电视﹐宽带数据传输等。
常敷设于地下或架空。
2.3. 电气装备用电缆用做电气装备的连接线。
用于设备中. 本厂主要产品. 2.4. 漆包线绕组线又称绕组线，用于电机绕组，将电能转化为机械能。
2.5. 架空线裸电线又称裸电线，用于传输电能,依靠安装时设置的外部绝缘加以保证安全绝缘子；常做架空敷设。
2.6. 光纤光缆又称为光缆，用于传输光信号，因具有低衰减性能，常用作长途通讯的主干线。
3. 电线基本结构导体,绝缘,铝箔,纸带,聚酯带绕拖,纵包,编织,斜包,内护层,外被. 铝箔,编织,斜包起屏蔽作用,编织屏蔽效果最好. 公司常用芯线颜色黑,棕, 红,橙,黄,绿,蓝,紫,灰,白,粉红,浅绿,浅蓝,浅灰. 单绝缘电线单绝缘电线为最简单的电线结构,也是其它复杂结构电线的基本组成单位,只要将导体通过押出机挤上层绝缘或护套材料即可完成绞合线此种结构比前一种复杂,由多根单绝缘电线按一定排列方式及绞距绞合在一起;分成多样绞合结构中还有绞合单元对绞等,外面押出一层护套. 斜包线此种结构是在单绝缘线或绞合线外表面均匀绕包上一层铜丝,外面押出一层内护套或外护套编织线此类线是在单绝缘芯线或绞合芯线外面用编织机包复上一层铜丝或其它材料,再进行外被押出作业,此类线多数在编织层和芯线层间有铝箔或绞合导体地线 4. 电线材料 4.1. 导体材料导体在结构上有实心及绞线两种,在金属成份方面有纯金属﹑合金﹑镀层和包覆等.电线电缆行业常Page 2 of 4 用铜做导体材料, 因为铜有优良的导电性能和机械性能.其次是铝, 价格便宜,重量轻,本厂主要使用铜导体. 主要分类如下1. 裸铜线BARE COPPER WIRE 裸铜线具有高导电率,但在高温下易氧化. 有单根或实心裸铜线和绞合裸铜线之分.2. 镀锡铜线TINNED COPPER WIRE 用热镀或电镀方式将金属锡镀于铜导体表面,以防止铜腐蚀,变色以及使导体更易焊接. 分为单根或实心镀锡铜线和绞合镀锡铜线.3. 裸铜线绞合后再镀锡铜线简称裸绞镀铜线,TOP-COATED COPPER WIRE 主要用于电子在线, 一方面便于焊锡, 另一方面由于导体较硬, 不易弯曲,便于插到印刷电路板上面.4. 镀锡铜线绞合后再镀锡铜线简称镀绞镀铜线,OVER-COATED COPPER WIRE 主要用于电子在线. 性能同裸绞镀铜线. 5. 铜箔丝TINSEL本厂现在主要使用的铜箔丝规格为一条铜箔条由铜丝压扁绕包在250D 的聚脂纤维上成一股, 然后四股正规绞合即得.铜箔丝的弹性, 柔软性和弯折强度好, 因含有纤维芯, 易吸潮及氧化变黑.主要用于电话曲线和游戏机线的导体.6. 铜包钢COPPER COVERED STEEL WIRE 它由铜材包覆在钢芯上制成,既有铜的高导电性能,又具有钢的高机械强度. 铜包钢线可用于电力传输和电话线路的架空线;用于微波线路与铜线具有同样的传输效果;在山区寒冷地带及农村用作架空电话线时, 能承受冰冻负荷和大风冲击, 架设跨距比铜线大一倍.7. 聚氨脂漆包线POLYURETHANE ENAMELLED ROUND COPPER WIRE强度好且特别柔软, 主要用于耳机在线. 目的在于减小耳机线的外径尺寸, 从而减少耳机线整体重量, 保证强度﹑柔软 4.2. 绝缘外被 4.2.1.聚氯乙烯PVC 4.2.1.1.PVC 塑料的组成PVC 树脂、可塑剂、安定剂、填充剂、耐燃剂、加工助剂、防老剂、紫外线吸收剂、着色剂。
电线电缆基础知识[规整]
![电线电缆基础知识[规整]](https://img.taocdn.com/s3/m/540752c229ea81c758f5f61fb7360b4c2e3f2aca.png)
第一章电线电缆基础知识一、裸电线裸电线及裸导体制品是指没有绝缘、没有护套的导电线材，主要包括裸单线、裸绞线和型线型材三个系列产品。
铜铝单线：包括软铜单线、硬铜单线、软铝单线、硬铝单线。
主要用作各种电线电缆的半制品，少量用于通信线材和电机电器的制造。
裸绞线：包括硬铜绞线（ＴＪ）、硬铝绞线（ＬＪ）、铝合金绞线（ＬＨＡＪ）、钢芯铝绞线（ＬＧＪ），主要用在架空敷设。
软铜绞线（ＴＪＲ）、软铝绞线（ＬＪＲ），主要用于电气装备及电子电器或元件的连接用。
以上各种绞线的规格从１.０～３００mm２不等。
其中钢芯铝绞线（ＬＧＪ）规格尺寸用标称的铝截面/标称的钢截面表示，它是配电线路上最常用的一种导线，钢芯截面越大导线的强度愈高，除普通钢芯铝绞线外，还有钢芯铝合金绞线、铝包钢芯铝绞线、防腐钢芯铝绞线、扩经钢芯铝绞线、倍容量导线、间隙式导线等。
常用有两种：钢芯铝绞线JL/G1A(原型号LGJ)执行标准GB/T1179-2008、铝绞线JL(原型号LJ)执行标准GB/T1179-2008。
规格为：10/2、16/3、25/4、35/6、50/8、70/10、70/40、95/15、95/20、95/55、120/7、120/20、120/2 5、120/70、150/8、150/20、150/25、150/35、185/10、185/25、185/30、185/45、240/30、240 /40、240/55～800/100等。
示例：JL/G1A-240/30-24/7(LGJ-240/30) 是由24根硬铝线和7根A级镀层普通强度镀锌钢丝制成的钢芯铝绞线，硬铝线的标称截面为240mm2，钢的标称截面为30 mm2。
订货例如：名称型号规格单位数量单价执行标准JL/G1A50/8吨（或公斤）元/吨（或公斤）GB/T1179-2008钢芯铝绞线（LGJ）二、电力电缆电力电缆在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括１～330kＶ及以上各种电压等级、各种绝缘的电力电缆。
电线电缆基础知识
电线电缆基础知识电线电缆基础知识第⼀章电线电缆产品总论⼀、电线电缆在社会发展中的重要作⽤⼆、国际、国内、省内线缆企业状况三、所属⾏业及地位四、线缆产品的应⽤领域五、产品分类第⼆章电线电缆产品的表⽰⽅法⼀、电线电缆产品的命名原则⼆、电线电缆产品的型号三、产品表⽰⽅法第三章公司产品种类及相关知识简介⼀、公司产品种类⼆、与产品相关的各种材料三、主要材料性能四、产品使⽤特性第四章电线电缆制造流程及公司产品⼯艺流程介绍⼀、电线电缆制造流程概述⼆、电缆基本结构三、电线电缆的主要⼯艺四、塑料电线电缆制造的基本⼯艺流程五、公司五种产品⼯艺流程第⼀章电线电缆产品总论电线电缆是⽤以传输电⼒、传递信息和实现电磁能量转换的⼀⼤类电⼯产品。
⼀、电线电缆在社会发展中的重要作⽤1. 电线电缆是量⼤⾯⼴，⽤途遍及所有领域的⼀⼤类产品。
从电线电缆产品的定义和它的使⽤功能已经表明，电线电缆已⼴泛应⽤于⼀切社会活动、经济体系运转中所使⽤的设施、装备器材和电⼒或信息传输体系中；已深⼊到第⼀个家庭和⼈们的⽇常⽣活中。
事实上，⼀切⼯业⽣产、交通运输、科研、军事装备、建筑设施、现代农业以及社会⽣活都与电缆产品息息相关。
线缆产品的需求与国民经济的增长速度和⼈民⽣活⽔平的提⾼密切相关，且与基础性建设的投⼊量关系更为直接。
这在发展中国家尤为重要。
2. 电线电缆是任何与电有关的设备和⽤电场合必须的产品。
⾸先是所有⼯农业体系、交通⼯程体系的发展及与电（电⼒与信息）有关备、器件的扩展都需要电线电缆产量的增加，特别是基础设施建设的扩⼤，需要量更⼤。
如近期展开的城、乡电⽹改造⼯程；宽频带信息⽹、信息港的建设⼯程、现代农业⼯程3.电线电缆产品安全可靠运⾏的重要性在电⼒⽹络及信息⽹络中，电线电缆是按系统分级分布着设置、并沿长度不断延伸的构件。
电线电缆的长期安全可靠运⾏就特别重要。
电线电缆线路中，⼀旦因外⼒或产品⽼化发⽣损坏，就定会涉及⼀⼤⽚。
⾄于民⽤的低压电⼒系统及⽤电设备⽤的电线电缆，与⼈民的⽣命财产安全紧密相关。
电缆的知识点
电缆的知识点电缆是一种用于传输电力或信号的导线集合体，广泛应用于电力系统、通信系统以及各种电子设备中。
电缆的设计和构造是为了提供可靠的电力传输和信号传输，同时保护导线免受外界环境的损害。
在本文中，将介绍电缆的基本构造和特点，以及一些常见的电缆类型和其应用领域。
一、电缆的基本构造和特点1.导体：电缆中的导体是负责电力或信号的传输。
常见的导体材料包括铜和铝。
导体的截面积越大，电缆的导电性能越好。
2.绝缘层：绝缘层是覆盖在导体表面的保护层，用于阻止电流泄露或干扰。
常见的绝缘材料有聚乙烯、聚氯乙烯等。
3.护套：护套是覆盖在绝缘层外面的保护层，用于保护电缆免受外部物理损伤和化学腐蚀的影响。
护套通常由聚氯乙烯或聚乙烯等材料制成。
4.屏蔽层：某些电缆还会在导体和绝缘层之间添加屏蔽层，用于防止电磁干扰的影响。
常见的屏蔽层材料有铝箔或铜编织网。
电缆的特点包括：•传输距离长：电缆可以将电力或信号从发源地传输到目标地，传输距离可以达到几公里甚至更远。
•传输稳定：电缆可以提供稳定的电力传输和信号传输，不受外界环境的影响。
•抗干扰性强：通过合理设计和使用适当的屏蔽层，电缆可以在高电磁干扰环境下保持稳定的传输性能。
二、常见的电缆类型和应用领域1.电力电缆：用于输送电能的电缆，包括高压电缆、中压电缆和低压电缆。
广泛应用于电力系统中，如电站、变电站、工厂等。
2.通信电缆：用于传输信号的电缆，包括同轴电缆、双绞线和光纤。
广泛应用于电话、电视、计算机网络等通信系统中。
3.控制电缆：用于控制电力设备或工业自动化系统的电缆。
常见的应用场景包括机械设备控制、工厂自动化等。
4.地下电缆：埋在地下的电缆，用于电力输送和通信传输。
可以减少对城市景观的影响，提高电力和通信的可靠性。
5.船舶电缆：特殊设计的电缆，用于在船舶上传输电力和信号。
具有耐腐蚀、耐油污和防潮等特点。
总结：电缆作为一种重要的电力传输和信号传输方式，其基本构造和特点决定了其广泛的应用领域。
关于电缆的知识
电缆的重要性及使用注意事项
电缆是现代电力传输、通讯和控制的重要设备之一，用于将电和
信号从一处传输到另一处。
正常使用和维护电缆对于保障生产、工作
的安全和开展现代经济活动都起着举足轻重的作用。
以下是关于电缆
的知识点：
一、电缆的构成和材料
电缆由外护层、护套层、绝缘层、导体和填料组成，而材料有橡胶、塑料、铜、铝等材料。
二、电缆的种类和用途
电缆的种类有电力电缆、通信电缆、控制电缆、电子电缆等，应
用于不同领域。
三、电缆的安装和使用
电缆安装要注意避免异物进入，轻拿轻放，注意避免弯曲和悬挂。
电缆使用过程中要注意避免过载和短路现象，防止电缆老化破裂。
四、电缆的检测和维护
要求定期对电缆的绝缘电阻、漏电电流、局放、介损等参数进行
测试，及时发现问题进行维护和更换。
五、电缆的废弃处理
废弃电缆要进行分类存放，避免与其他物质混淆，对环境造成污染。
应按照规定进行有组织、安全的处理。
六、电缆的市场前景和需求
随着互联网、人工智能等技术的快速发展，电缆市场需求将会不断增长。
同时，对于电缆的质量、效率等性能要求也将越来越高。
总之，电缆在现代社会中具有极为重要的地位。
我们应该加强对于电缆的相关知识的学习和了解，做好电缆的使用和维护工作，社会和生产建设方可更加安全、稳定健康地进行。
电缆基础常识Word版
电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。
狭义的电缆是指绝缘电缆。
它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。
电缆亦可有附加的没有绝缘的导体。
我国的电线电缆产品按其用途分成下列五大类：1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构：1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式：单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。
也就是说在单相电路中，每1平方毫米的铜导线可以承受1KW功率荷载；三相平衡电路可以承受2-2.5KW的功率。
但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。
电缆允许的安全工作电流口诀：十下五（十以下乘以五）百上二（百以上乘以二）二五三五四三界（二五乘以四,三五乘以三）七零九五两倍半（七零和九五线都乘以二点五）穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）三、常用电(线)缆类型线缆规格型号含义：电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
电缆基础知识.doc
电缆基础知识无论做什么事都是由浅到深，从不知道到知道，从知道到慢慢深入了解并实践的过程，作为电缆人我们必须从了解线缆知识的一点一滴开始。
电缆常识--型号含义型号含义R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y―预制型、一般省略，或聚烯烃护套FD―产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ 表示，其实质相同YJ―交联聚乙烯绝缘V―聚氯乙烯绝缘或护套ZR―阻燃型NH―耐火型WDZ―无卤低烟阻燃型WDN―无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5mm 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2mm ZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）A VR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格表示法的含义：规格采用芯数、标称截面和电压等级表示：①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1kV，如：4*(1*185)+1*95 0.6/1kV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1kV，如：4**185+1*95 0.6/1kV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法：因为分支电缆包含主干电缆和支线电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
类别用途或以导体区分
特征
派生
形状
加工
软硬
T—铜线
Y—圆形
J—绞制
R—柔软
1—
L—铝线
G—沟形
F—防腐
2—结构型号
C—电车线
G—钢芯
3—
交联聚乙烯电力电缆型号编制方法
类别用途
导体
绝缘
护套
外护层
YJ—交联聚氯乙稀电缆
T—铜
YJ—交联聚乙烯
V—聚氯乙稀
02－聚氯乙稀护套
L—铝
20－裸钢带铠装护套
