双螺杆挤出机的螺杆设计（实用精典）

双螺杆挤出机的螺杆设计（实用精典）杆分区：
双螺杆沿程压力分布和功能分区：
1加料段设计原则
加料器设计：
加料口形式：
加料口尺寸：
粉体加料：
挤出机输送能力：
2熔融段设计原则
挤出机越大，外加热所占比越小熔融区螺杆组合设计：
3排气段设计原则：
特种工程塑料需要侧排气口：4计量段设计原则：
计量段中熔体的流动：
熔体的输送与螺纹导程的关系：螺杆头的影响：
混合型螺杆头：
5螺杆组合设计的注意事项：防止损坏或磨损：
同向双螺杆的分离力：
不同元件产生的分离力比较：内向挤压力的产生：
螺杆组合-芯轴变形的补偿：芯轴的变形及磨损：
（来源：韧科技）。

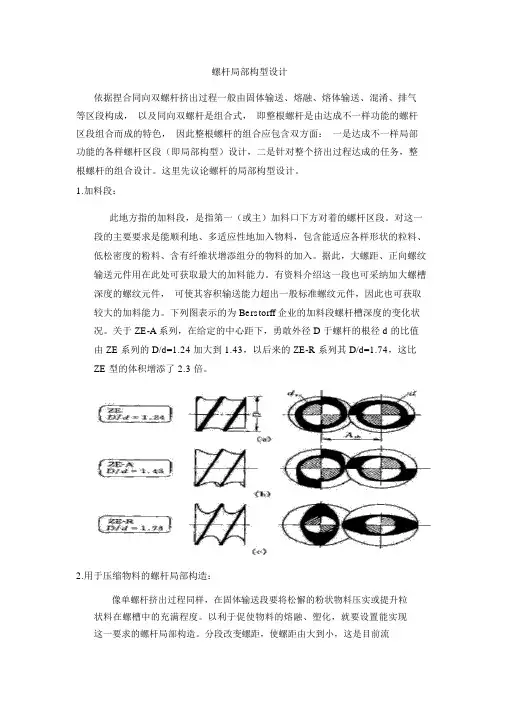

双螺杆挤出机螺杆局部构型设计

螺杆局部构型设计根据捏合同向双螺杆挤出过程一般由固体输送、熔融、熔体输送、混合、排气等区段组成，以及同向双螺杆是组合式，即整根螺杆是由完成不同功能的螺杆区段组合而成的特点，因而整根螺杆的组合应包括两方面：一是完成不同局部功能的各种螺杆区段（即局部构型）设计，二是针对整个挤出过程完成的任务，整根螺杆的组合设计。

这里先讨论螺杆的局部构型设计。

1.加料段：此处所指的加料段，是指第一（或主）加料口下方对着的螺杆区段。

对这一段的主要要求是能顺利地、多适应性地加入物料，包括能适应各种形状的粒料、低松密度的粉料、含有纤维状添加组分的物料的加入。

据此，大螺距、正向螺纹输送元件用在此处可获得最大的加料能力。

有资料推荐这一段也可采用加大螺槽深度的螺纹元件，可使其容积输送能力超过一般标准螺纹元件，因而也可获得较大的加料能力。

下图表示的为Berstorff公司的加料段螺杆槽深度的变化情况。

对于ZE-A系列，在给定的中心距下，果敢外径D 于螺杆的根径d的比值由ZE系列的D/d=1.24加大到1.43，其后来的ZE-R 系列其D/d=1.74，这比ZE型的体积增加了2.3倍。

2.用于压缩物料的螺杆局部结构：像单螺杆挤出过程一样，在固体输送段要将松散的粉状物料压实或提高粒状料在螺槽中的充满程度。

以利于促进物料的熔融、塑化，就要设置能实现这一要求的螺杆局部结构。

分段改变螺距，使螺距由大到小，这是当前流行的组合式双螺杆通常采用的方法。

应当指出，加工低松密度的粉状物料，在组合不同导程螺纹元件时一般不会出现什么问题；但若加入的是颗粒料，则相接螺纹元件导程的变化有时会导致挤出机过载，为此在设计相邻导程变化的程度时要考虑到这点阶跃式导程变化对充满度的影响3.用于熔融塑化的螺杆局部构型：熔融塑化给定聚合物的最佳螺杆构型取决于物料的比热容、熔点、熔体粘度以及聚合物在固体状态时粒子的大小。

用于熔融、塑化的局部螺杆构型设计的目标是在设定的温度下将固体物料均匀、快速熔融。
