漏电保护器选用与故障分析通用版
漏电保护器常见故障分析
% )*!"#$&+,
漏电 保 护器 的 额 定电 压 必 须 与系 统 的 电压 相 符 ! 特别 在选用 电子 式漏 电保 护器 时! 因其 控制 电源 电 压 取自 主 电路 !如 电 压接 错 !控 制 电 压也 会 发 生差 错 ! 从 而造 成漏电 保护 器拒 绝动 作" $( % 末级 漏 电保 护 器的 选 择 末级 漏 电保 护 器以 防 止人 身直 接触 电为 主要 目的 !安 装在家 庭# 移动 式 电 气设 备#临 时用 电设 备上 !这就 要求 选择 高灵 敏度 快 速 型漏 电保护 器" 按 规定 !其漏 电保 护器 额定 漏电 动作 电 流小 于 或 等 于 )& $! !额 定 分 断 时 间 小 于 &*% +& 当 漏 电电 流达 %,& $! 或 超过 额 定漏 电 电流 , 倍时 ! 分断 时间 小于 &*&- +& 漏 电保 护 器的 额 定工 作 电流 大 于或 等 于电 网的 最大 负载 电流 " $% % 分支 保 护 漏 电 保 护 器 $ 二 级保 护 % 的 选 择 分
得多 !分 支网 络的 漏电 电流相 应增 大! 漏电 保护 器 的额 定漏电动作电流应大于电网正常漏电电流的 % 倍以 上 " 应 选择 延时 型 漏电 保 护器 !其 延 时时 间 应在 &*% + 以内 " $)% 总 保护 漏 电保 护 器的 选 择 目的 与 分支 保 护 相似 ! 额 定漏 电动 作电 流应 大于 或等 于 % 倍电 网 漏电 电流 ! 还 应大 于或 等于 下一 级保 护的 漏电 保护 器 的额 定电 流! 总保 护动 作时 间大于 下级 保护 动作 时 间! 上下 两级 的保 护器 要有 &*% + 的延 时时 间! 漏电 保护 器 的额 定工 作电 流应 大于 或等 于电 网的 最大 负载 电流 "
漏电保护器常见的故障与处理
漏电保护器常见的故障与处理漏电保护器是一种常用的安全电器，通过监测电路中是否有漏电现象，及时切断电路，避免电流通过人体对人的危害。
在日常生活中，漏电保护器的使用非常普遍，但是它也会经常出现一些故障，当前常见漏电保护器的故障及处理方法主要包括以下几种：一、漏电保护器的保险丝烧断漏电保护器的保险丝是一种很廉价的配件，但是它也是一个非常重要的保护机构。
如果保险丝烧断，则漏电保护器不能起到作用，也就失去了保护人类的功能。
导致保险丝烧断的原因主要包括过流过载，短路等，因此在检查时需要仔细检查这些原因。
对于保险丝烧断的处理方法，需要仔细检查电路是否有短路或过流现象，并及时调整电路。
二、漏电保护器的漏电值不准确漏电保护器的漏电值不准确可能是由于漏电保护器内部电路出现问题所引起的。
对于这种情况，需要先检查漏电保护器的电路是否正常，是否有虚接等问题。
如果电路正常，则需要重新校准漏电保护器的漏电值，以确保漏电保护器在工作时能够准确地监测到漏电现象。
三、漏电保护器工作不灵敏漏电保护器工作不灵敏可能是由于电线接触不良引起的，也可能是由于设备老化引起的。
对于电线接触不良的情况，需要及时掌握相关技术知识来进行改善，避免出现过多的接触不良问题。
如果设备老化，需要及时维修或更新设备。
四、漏电保护器出现误动作漏电保护器出现误动作可能是由于较大电阻或异物引起的。
对于较大电阻，需要检查是否存在电阻过大的现象，并将其进行修复。
对于异物干扰的情况，需要及时安装屏蔽板、反馈电路等设备来防止干扰。
总之，漏电保护器在日常使用中可能会出现一些问题和故障，对于这些故障的解决方法，我们需要了解漏电保护器的工作原理，掌握相关技术知识，及时进行检测和维护，保证漏电保护器的正常工作，确保人员的人身安全。
漏电保护器故障分析及对策

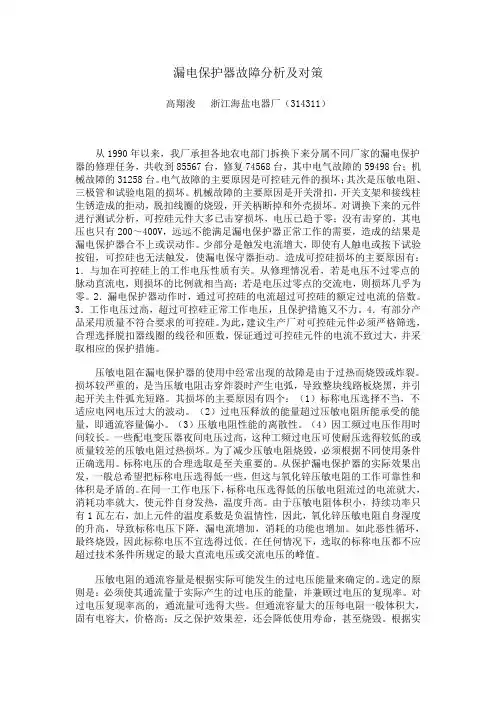

漏电保护器故障分析及对策高翔浚浙江海盐电器厂（314311）从1990年以来，我厂承担各地农电部门拆换下来分属不同厂家的漏电保护器的修理任务，共收到85567台，修复74568台，其中电气故障的59498台；机械故障的31258台。
电气故障的主要原因是可控硅元件的损坏；其次是压敏电阻、三极管和试验电阻的损坏。
机械故障的主要原因是开关滑扣，开关支架和接线柱生锈造成的拒动，脱扣线圈的烧毁，开关柄断掉和外壳损坏。
对调换下来的元件进行测试分析，可控硅元件大多已击穿损坏，电压已趋于零；没有击穿的，其电压也只有200～400V，远远不能满足漏电保护器正常工作的需要，造成的结果是漏电保护器合不上或误动作。
少部分是触发电流增大，即使有人触电或按下试验按钮，可控硅也无法触发，使漏电保守器拒动。
造成可控硅损坏的主要原因有：1．与加在可控硅上的工作电压性质有关。
从修理情况看，若是电压不过零点的脉动直流电，则损坏的比例就相当高；若是电压过零点的交流电，则损坏几乎为零。
2．漏电保护器动作时，通过可控硅的电流超过可控硅的额定过电流的倍数。
3．工作电压过高，超过可控硅正常工作电压，且保护措施又不力。
4．有部分产品采用质量不符合要求的可控硅。
为此，建议生产厂对可控硅元件必须严格筛选，合理选择脱扣器线圈的线径和匝数，保证通过可控硅元件的电流不致过大，并采取相应的保护措施。
压敏电阻在漏电保护器的使用中经常出现的故障是由于过热而烧毁或炸裂。
损坏较严重的，是当压敏电阻击穿炸裂时产生电弧，导致整块线路板烧黑，并引起开关主件弧光短路。
其损坏的主要原因有四个：（1）标称电压选择不当，不适应电网电压过大的波动。
（2）过电压释放的能量超过压敏电阻所能承受的能量，即通流容量偏小。
（3）压敏电阻性能的离散性。
（4）因工频过电压作用时间较长。
一些配电变压器夜间电压过高，这种工频过电压可使耐压选得较低的或质量较差的压敏电阻过热损坏。
为了减少压敏电阻烧毁，必须根据不同使用条件正确选用。
对漏电保护器存在使用问题进行分析
对漏电保护器存在使用的问题进行分析[摘要] 针对漏电保护器在异常或正常工作情况下起不到保护作用及几种错误接线后果的分析, 在实际运行中因各种原因造成保护器失灵问题仍然比较突出, 应当引起人们的重视。
[关键词] 低压系统; 漏电保护; 安全用电0 引言漏电保护器, 俗称“触电保安器”, 很多人认为, 只要安装了漏电保护器, 就可以杜绝触电伤亡事故的发生。
事实上, 有很多原因都会造成漏电保护器拒跳和误跳, 从而起不到保护作用。
充分分析漏电保护器拒跳的原因, 纠正人们思想认识上的错误, 对防止触电伤亡事故的发生, 保障正常的工作和生活, 有着极为重要的作用。
1 漏电保护器处在异常运行状态下, 起不到保护作用(1)漏电保护器内部故障或损坏。
一些单位虽然对漏电保护器的使用与管理制订了相关的制度, 并要求专人按周期进行检查, 即使如此, 仍避免不了漏电保护器内部随时出现故障的可能。
如未能及时发现并排除故障, 漏电保护器将起不到应有的保护作用。
为避免发生事故, 要求对漏电保护器责任到人, 定期检查并作好运行和试跳记录。
(2)漏电保护器人为的退出运行。
由于某种原因, 漏电保护器误动或跳闸频繁,个别单位为了贪图方便, 擅自将漏电保护器退出运行, 使漏电保护器起不到应有的保护作用。
退出漏电保护器运行的方法, 除了常见的解开漏电保护器的进出线, 将其直接驳接外, 还有一种更隐蔽、严重的做法就是松开漏电保护器内部电流线圈二次侧的接线螺丝。
(3)漏电保护器的接线错误。
安装漏电保护器前, 要详细了解使用说明书,根据不同的现场实际, 采取不同的接线方式。
安装好后, 一定要进行如下检验: 带负荷分、合开关三次, 不出现误动作; 用试验按钮试验三次, 应能正确分断; 各相用试验电阻接地试验三次, 应正确动作。
只有上述检验项目全部合格后, 才能判定漏电保护器接线正确。
漏电保护器安装在 tn 系统中时, 要特别注意严格区分中性线和专用保护线, 三相四线式或四极式漏电保护器的中性线应接入漏电保护器,经过漏电保护器的中性线不得作为专用保护线,不得重复接地或接设备外露可导电部分, 保护线不得接入漏电保护器。
怎么选用、安装和运行漏电保护器
４ ０ ｉ ｅ ｒ ｇ ｚ ｇ ０ ０ ７端 ２ 实现 日标 ： ｒ 理 好 网 络 ， 时 需 要 利 用 嗅探 器 分 析 网 络 为 管 有 的数 据 包 ： 分析 ： 要用 嗅探 器 分 析 网 络上 的数 据 包 ， 要把 交换 机 上 的 就 数据根据需要镜像到相位端 口， 嗅探器能抓包进行分析。 使 具体配置 ：
的 人 身 触 电进 行 保 护 。
关键词 ： 选用； 安装； 运行漏电保护器
漏 电电 流 动作 保 护 器 简 称 漏 电 保 护器 ， 又叫 漏 电 保 护 开 关 ， 主要 是 川 来 在 设 备 发生 漏 电故 障 时 以 硬 对有 致 命 危 险 的 人 身 触 电进 保 护 ： 漏 电 保护 在 电气 安 领 域 尚 属 比较 新 的技 术 。 ■十 年 来 ， 近 随着 电 子技 术 的发 展 ， 灵敏 度 、 速 动作 型 漏 电保 护 装 置 获 得 高 快 了极 大 的 发 展 。德 围 、 国 、 闰 、 罔 、 法 英 美 日本 等 同乃 至 国际 电 Ｊ 委 员 会 都 先后 建 和 修 订 了 漏 电 保护 装 置 的产 品标 准 及 其 关 联 标 准 和 法 规 。在 我 国漏 电 保 护装 置生 产厂 家 众 多 ，产 ｆ 晶种 繁 ｝ ！ 占 多， 国家制订了同家标准 《 漏电 电流动作保护器》 Ｇ ６ ２ — ６ ， （ Ｂ ８９８ ） 该 标 准 对漏 电保 护 器 的 特 性 、 类 、 分 工作 条 件 和 安 装 条 件 、 构 结 与 Ｉ 要求 、 验 方 法 、 验 规 则 等方 面作 出 了明 确 的 规 定 。 生能 试 检
漏电保护器常见的故障与处理
漏电保护器常见的故障与处理漏电保护器，也称为漏电断路器或接地保护断路器，在我们的日常生活和工作中起着至关重要的安全保护作用。
它能够有效地防止漏电导致的触电事故，并在发生漏电时自动切断电路，保护人身安全和设备财产安全。
然而，由于长期使用或其他因素，漏电保护器也会出现一些常见的故障。
本文将介绍漏电保护器常见的故障，并提供相应的处理方法。
1. 误动作误动作是漏电保护器常见的故障之一。
它指的是在正常使用中，漏电保护器无故地自动跳闸，造成断电现象。
误动作的原因可能有以下几种：•外部电磁干扰：外部电磁场的干扰可能导致漏电保护器误动作。
这种情况下，应该检查周围是否有电磁干扰源，例如大功率电器、感应电动机等。
如有必要，可以在漏电保护器附近设置屏蔽措施，减少外部干扰。
•漏电电流过大：当漏电电流超过漏电保护器额定的动作电流时，保护器可能会误动作。
这可能是由于电路中存在故障引起的。
为了解决这个问题，应该仔细检查电路，排除故障点，并修复或更换相关设备。
•漏电保护器自身故障：有时候，漏电保护器本身出现故障可能导致误动作。
这种情况下，应该及时请专业人士进行检修或更换。
2. 不动作与误动作相对的是不动作故障，即漏电保护器在需要动作时未能及时跳闸，无法起到保护作用。
不动作的原因可能有以下几种：•漏电保护器灵敏度不够：漏电保护器的额定动作电流可能设置得不够低，无法及时检测到漏电现象。
这种情况下，应该更换合适灵敏度的漏电保护器。
•漏电保护器受损：漏电保护器长时间使用后可能会受到磨损或老化，从而影响其正常工作。
如果怀疑漏电保护器受损，应该及时更换新的保护器。
•电源供电问题：如果漏电保护器没有正常接收电源供电，就无法正常工作。
这可能是由于电源线路故障或电源开关断开引起的。
检查电源线路和开关，修复或更换故障部件。
3. 维护保养除了故障处理外，定期的维护保养对于漏电保护器的正常工作也非常重要。
以下是一些维护保养的注意事项：•清洁：定期清洁漏电保护器的外壳和接线端子，确保无尘和无腐蚀。
漏电保护器常见的故障与处理
漏电保护器常见的故障与处理1. 引言漏电保护器是一种保护人身安全的电气装置，广泛应用于居民住宅、商业建筑和工业设施中。
它起到监测电路中的漏电流，一旦检测到漏电就会迅速切断电源，以防止触电事故的发生。
然而，漏电保护器也可能出现故障，导致误报或无法正常工作。
本文将介绍漏电保护器常见的故障类型及处理方法。
2. 漏电保护器常见故障类型2.1 假动作假动作是指漏电保护器在正常情况下错误地切断电源。
假动作可能由以下原因引起：•外部干扰：例如邻近的电源设备、强电磁场、雷击等都可能干扰漏电保护器的正常工作。
在这种情况下，漏电保护器可能会误判外部干扰为漏电现象，从而导致假动作。
•漏电保护器故障：漏电保护器内部元件损坏、灵敏度调节不准确等原因，也可能导致假动作的发生。
2.2 不动作不动作是指漏电保护器无法正常切断电源，即在漏电情况下无法起到保护作用。
常见的不动作原因包括：•漏电保护器灵敏度设置错误：漏电保护器的灵敏度应根据实际需求进行调整，如果设置不当，可能会导致漏电保护器无法检测到小电流漏电或过于敏感而频繁报警。
•漏电保护器老化：长时间使用后，漏电保护器内部电路组件可能出现老化或损坏，导致无法正常工作。
3. 处理方法3.1 假动作的处理方法3.1.1 排除外部干扰如果漏电保护器出现假动作，首先应检查是否有外部干扰的影响。
可采取以下措施来排除外部干扰：•切换电源回路：将漏电保护器所在的电路切换到其他电源回路，检查是否还会出现假动作情况。
•定位干扰源：使用便携式电场强度计、电磁辐射测试仪等工具，对周围电器设备和空间进行测试，找出可能产生干扰的设备或区域。
•防雷措施：加装防雷设备、接地保护等，以减少雷击对漏电保护器的干扰。
3.1.2 更换漏电保护器如果外部干扰已经排除，仍然出现假动作情况，可能是漏电保护器内部元件损坏。
此时，建议更换漏电保护器，并确保新的漏电保护器符合相关标准要求。
3.2 不动作的处理方法3.2.1 调整灵敏度如果漏电保护器无法检测到小电流漏电或过于敏感导致频繁报警，可尝试调整漏电保护器的灵敏度。
漏电保护器的选用与常见故障分析
漏电保护器的选用与常见故障分析漏电保护器的选用与常见故障分析随着电气设备的普及和电力管理的日益重视，人们对于漏电保护器的要求也越来越高。
漏电保护器是用来检测电路中是否存在漏电现象的电气保护装置，它能够在人体触电时迅速切断电路，从而保护人员和设备的安全。
本文将重点介绍漏电保护器的选用和常见故障分析。
一、漏电保护器的选用1. 选择合适的漏电保护器额定电流：一般来说，漏电保护器的额定电流应该大于电路负载电流的1.5倍，这样可以保证在正常工作时不会误切断电路。
2. 选择合适的漏电保护器额定电压：漏电保护器的额定电压应该与电路的额定电压相同，否则就会造成保护器无法正常工作或者频繁误切断电路等故障。
3. 选择合适的漏电保护器灵敏度：漏电保护器的灵敏度应该与电路的使用要求相符。
对于一般居住环境，漏电保护器的灵敏度一般为30mA，而对于高危环境比如工业和医院，灵敏度则应该提高到100mA左右。
4. 选择合适的漏电保护器品牌和性能：漏电保护器品牌的选择应该优先选取知名品牌，保证其安全性能。
同时，在使用时要注意检查保护器的漏电保护动作时间和漏电保护间隔时间等性能指标，以保证其有良好的保护效果。
5. 确定漏电保护器的接线方式：漏电保护器的接线方式有两种，一种是接在电力总进线，另一种是接在电路中间，根据具体的使用条件和要求来决定。
二、漏电保护器的常见故障分析1. 漏电保护器无法动作，电气设备仍在运转。
这种情况可能是保护器内部元件损坏、接触不良或者保护器接地故障，此时需要进行检修或更换。
2. 漏电保护器频繁误切断电路。
这种情况可能是因为外部颠簸、电气设备爆破等原因导致电路中的漏电流增加，而保护器则进行了正确的保护动作，需要检查设备并及时更换损坏零件。
3. 漏电保护器保护动作后无法再次投入使用。
这种情况可能是保护器受到电信号或电磁波干扰，或者保护器内部元件老化，需及时更换。
4. 漏电保护器漏电保护动作过慢或间隔时间过长。
这种情况可能是漏电保护器内部元件故障或者受环境因素影响，需要检修或调整其参数。
漏电保护装置选用和运行中的常见问题分析
Ｑ：
工 程 技
术
漏 电保 护 装 置 选 用 和 运 行 中 的 常 见 问题 分 析
李 香 兰 （ 宁 省朝 阳市 工业 学校 辽 宁朝阳 辽 １２ ０ ０ ０） ２ 摘 要： 本文 阐述 了电器设备 的漏 电保 护装 置工作 原理 ， 针对保 护装 置在实 际使 用中的问题 ， 明 了漏 电保 护器 的选型和安 装方法 ， 说 并对 漏电保 护器装 置运 行 的常 见 问题提 出正 确的使 用建 议 。 关 键 词 ： 电保 护 装 置 安 装和 使 用 方 法 漏 中图分类 号 ： ＴＵ７ 文 献标 识 码 ：Ａ 文章 编号 ： ７ －０ ８ ２ Ｉ ） ２ ｂ一０ ８ —０ １ ４ ９ Ｘ（ ０ ｏ （ ） ０ １ １ ６ ｏ 随 着 经 济 的 发 展 和 社 会 进 步 ， 气 设 电 不 过 在 这 要 强 调 一 ， 人 和 带 电 设 点 在 备的 使 用 越 来 越 广 泛 。 量 的 实 践 证 明 ， 大 配 备 有 直 接 的 接 触 时 ， 电 保 护 设 备 没 有 动 漏 电 系统 中 的漏 电 保护 装 置 （ ＲＣＤ） 最 有 效 作 而 切 断 电 源 前 ， 触 电 电流 量 与 保 护 设 是 其 的漏 电 、 电 击 和 防 止 【 为 漏 电 引 起 火 灾 备 的 动 作 电 流 是 无 关 的 ， 就 是 说 其 电 流 防 夭 １ 也 和 电 气 设 备 损 坏 的 措 施 和 手 段 。 文 就 此 量 大 小 决 定 于 触 电 的 电 压 和 人 体 自身 的 电 本 问题 做 深 人 的 探 讨 ， 望 能 对 漏 电 保 护 装 阻值 。 希 置 的 使 用 和 发 挥 其 应 用 的 作 ｛ 所 裨 益 。 ｝有 同 时 ， 地 保 护 和 使 用 漏 电 保 护 装 置 接 是 两 个 小 同 的 防 止 电 击 措 施 ， 互 之 间 相 １漏电保护装置的选择 能替换。 ｌ 因 为 使 用 接 地 保 护 装 置 ， 可 不能 就 依 据 不 同 的 电 力 保 护 系 统 、 器 使 用 以 使 用 漏 电 保 护 装 置 ； 样 ， 不 能 为 电 同 也 的 日的 、 器 所 存 的 场 所 、 器 电 等 级 、 使 用 了编 电 保 护 装 置 ， 可 以 不 用 接 地 保 电 电 就 被 保 护 回 路 的 泄 漏 电流 等 阂 素 ， 用 不 用 护 ， 贪 图 省 事 ， 除 接 地 保 护 线 。 选 甚 拆 的 漏 电保 护 装 置 。一股 来 说 ， 循 下 面 几个 遵 注 意 事项 ， 可 以 选 用 到 最 合 适 的 漏 电保 ２漏 电保护器运 行 中的常见 问题 分析 就 护装 置： 般来说 ， 电保护 器运行 中的 常 见 漏 （ ） 线式 保 护 装 置适 用 １ 单相 电源 供 问 题 大 体 上 可分 为 误 动 作 和 拒 动 作 。 动 １二 误 电的 电 器 设 备 ； 相 四 线 制 系 统 供 电 的 电 作 是 指 线 路 或 设 备 未 发 生 预 期 的 触 电或 潺 气 设 备 或 者 单 相 设 备 与 三 相 设 备 共 的 电 电 时 漏 电 保 护 装 置 的 动 作 ； 动 作 是 指 线 拒 路 应 选 用 ｉ 极 四 线 或 者 四 极 四 线 式 漏 电保 路 或 设 备 已发 预 期 的 触 电或 漏 电时 漏 电 护装 置。 保 护 装 置 拒 绝 动 作 。 动作 和 拒 动 作 是 影 误 但 （ ） 于有 特 别负 荷 要 求 和 特 定 场 所 的 响 漏 电保 护 装 置 正 常 投 入 运 行 。 从 造 成 ２对 电气 设 备 应 该 按 照 特 点 选 用 漏 电 保 护 设 的 后 果 来 讲 ， 动 作 的 危 害 要 远 大 于 误 动 拒 备 。 于 处 ＿ 端 医 疗 机 构 、 暗 潮 湿 场 作 。 对 丁高 阴 所 、 属 储放 区 、 浴 室 等 有 触 电 和 漏 电可 ２ １漏 电保护 器 误动 作 金 洗 ． 能 性 较 大 的 地 方和 场 所 ， 该 配 置 漏 电 ｌ 应 ０ 假 如 相 线 穿 过 零 序 互 感 器 ， 性 线 没 中 毫 安 以 、 以 快 速 导 电 的 漏 电保 护 电 器 有穿 过 零 序ＴＡ。 果 线 路 中 流 过 的 电流 大 可 如 设置 。 ｆ 漏 电保 护 装 置 的 检 测 电 流 值 时 ， 电 保 漏 脱 漏 （） 据 正常泄漏的 电量进行选 择。 ３依 我 护 器 保护 动 作 ， 扣 装 里 切断 电源 ， 电保 们 都 知 道 的 事 ， 电 线 路 和 用 电 设 备 都 具 护 装 置不 能 ｊ 输 Ｆ常 Ｔ 作 。 线 和 中 性 线 均 通 相 正 流 有 自己 独 有 的 、 常 的 泄 漏 电流 ， 是 如 果 过 零 序 ＴＡ， 常 时 ， 过 相 线 和 中性 线 的 正 但 漏 电保 护 设 备 的 工 作 电 流 比输 电 线 路 或 者 电 流 大 小 相 等 ， 向 相 反 ， 序 Ｔ 方 零 Ａ所 检 测 用 电 设 备 的 正 常 泄 漏 电 流 低 ， 么 漏 电 保 的 电 流 向 量 和 为 ０， 电保 护 装 置 不 动 作 ， 那 漏 护 设 备 就 会 起 作 用 ， 而 损 坏 供 电线 路 和 正 常 Ｉ 。 进 ： 当负 载 发 生 碰 壳 地 或 者 人 身 作 接 用 电 设 备 的 可 靠 性 和 正 常 运 转 。 常 一 般 触 电事 故 故障 时 ， 电保 护 装 置 动 作 ， 断 正 漏 切 的 漏 电保 护 设 备 的动 作 电 流 限 制 于 输 电 电 电 源 ， 护 人 身 和 设 备 安 全 。 际 使 用 中 ， 保 实 路 和 用 电 设 备 的 正 常 泄 漏 电 流 ， 以 不 能 有 漏 电 保 护 装 置 在 切 断 相 线 的 同 时 也 可 所 过 高 盲 目 提 高 漏 电 保 护 设 备 的 感 应 灵 敏 以 切 断 中 性 线 ， 种 称 之 为 二 极 二线 式 漏 这 度， 实践米看 ， 从 日常 生 活 的 照 叫 电 路 和 居 电保 护 装 置 。 保 证 正 常使 用 ， 禁 使 用 单 为 严 民 生活 电 器 的 单 相 电 路 漏 电 电 流 可 选 择 最 极 一 线 式 漏 电 保 护 装 置 。 ． 如 果 三 相 漏 电 保 护 器 中 的 三 相 线 穿 过 大 不超 过 正 常 最 大 电流 的 ｌ ２ ０ ； 相 四 ／００三 线 制动 力 电路 最 多 超 过 其正 常 电 流 的 １ 零 序 互 感 器 ， 中性 线 没 有 通 过 零 序 互 感 ／ １０ ０ ０。 器 。 果 负载 三 相 完 全 平 衡 ， 么 通 过 三 相 如 那 （ ） 涉 及 到 公 共 使 用 的 场 所 的 各 种 照 线 的 电 流 矢 鼍 和 为 ０， 电 保 护 装 置 不 动 ４存 漏 明设施 、 电梯 、 盗 电源 等 发 备 和 场 所 ， 防 按 作 ， 常 Ｉ作 ； 正 ＝ 当其 中 一 相 发 生 碰 壳 、 地 接 零 照规 定 是 不 允 许 安 装 漏 电保 护 装 置 的 ， 这 或 者 人生 触 电 事 故 故 障 时 ， 序ＴＡ流 过 的 种 情 况 下 呵以 安 装 漏 电 报 警 器 。 电 流 矢 量 和 为 Ｏ 漏 电保 护 装 置 动 作 ， ， 起 这 （ ） 于 冲 击 型 电 气 设 备应 选 用 冲 击 电 到 了 保 护 作 用 。 种 漏 电保 护 器 称 之 为 三 ５对 压 不动 作 型 漏 电保 护 装 置 。 相 三 线 式 漏 电 保 护 装 置 。 种 漏 电保 护 装 这 （ ） 果 使 用 了 隔 离 式 的 变 压 器 ， 者 置 仪 适 用 于 三 相 负 载 完 全 平 衡 的 电 气 设 ６如 或 因 对 供 电 系 统 是 安 全 电压 系 统 的 ， 者 使 用 了 备 。 此 ， 于 三 相 负 载 不 平 衡 或 者 含 有 单 或 有 双 重 绝 缘 或 者 其 他 加 强 型绝 缘 体 的 电 气 相 设 备 的 电 气 设备 ， 能 使 用 三 相 三 极 三 不 设 备 ， 为 漏 电 的 制 动 机 制 足 以 保 护 用 电 线 式 漏 电保 护 器 ， 则 ， 因 否 系统 将 不 能 正 常 工 作。 设备 ， 以可 以不安装漏 电保护器 。 所
家用漏电保护器的选用
家用漏电保护器的选用是不是只要随便安装一个漏电保护器都能保护人身和设备的安全呢？答案是否定的。
要使漏电保护器能安全有效地保障我们人身安全，必须要从下面几个主要参数来选择和考虑。
1、额定电流In是指能够持续流过漏电保护器的最大负载电流。
这需要根据家中各种电气设备的功率之和P 来计算确定，即：I=P/220。
算出负载电流I后，再选择额定电流In比计算电流略大一点的漏电保护器，这样，在正常使用中，不至于漏电保护器因过负荷经常动作，影响正常使用。
按目前的生活水平和电器普及的程度，我单位院区电路改造时，为各户选用In为20A的漏电保护器是小了一点，因此本人建议将In改为32A或40A，得到了领导的采纳。
目前，市场上常见的家用漏电保护器额定电流In规格有：16A、20A、25A、32A、40A、63A。
2、额定漏电动作电流I△n这是漏电保护器一个重要的参数，是漏电保护器在规定的工作条件下必须动作的漏电电流值。
也就是说，当家中电气设备或线路漏电电流达到某一规定值时，漏电保护器必须可靠断开电路，使住户线路及电器设备失去电源。
目前的漏电保护器漏电电流的规格有：6 mA、10 mA、30 mA、50 mA、100 mA等。
一般情况下，在家用漏电保护中应选择漏电电流为30 mA的高灵敏度型的漏电保护器。
漏电动作电流值在50 mA及以上的低灵敏度型漏电保护器不能作为家用漏电保护。
但如选择更低的漏电电流值可能会误动作，也影响正常使用，这在下面另一个参数额定不动作电流I△n0中再详细说明。
3、漏电动作分断时间动作时间是从突然施加漏电动作电流开始到被保护的电路或设备完全被切断电源为止。
我们当然选择漏电动作分断时间的越短就对我们越安全。
德国的科学家柯宾研究认为，如果流过人体的电流很大，即使通电时间很短，也会出现危险。
反之，如果电流很小，通电时间稍长，也不会出现危险。
也就是说，被电击的危险程度是与电流和时间的乘积有关，即：I·T=50mA·s（有效值）这说明当人体通过100mA的电流时，通电时间若小于0.5s，例如在0.4s时就切断电流，那么人是可以得救的，如果在1s时才切断电流，人就很危险。
漏电保护器的正确使用及故障分析
目前 国 内广 泛 采 用 的 是 电 流 动 作 型 漏 电保 护 器 ，它 以被 保 护设 备 的接 地 故 障 电流作 用 于漏 电保 护 器 的脱 扣 器 ，当 其超 过 预定 值 时 ，使 开 关 跳 闸 ， 从 而切 断故 障 电路 。如 图 １。
２ 漏 电保 护器 的 常见 故 障及 原 因分 析
２．１ 故 障现 象 之 一 新安 装 的或 运行 中的 漏 电保 护器 一经 跳 闸就合
不 上 ，使 电源无 法投 入 正 常工 作 。 例如 ：某 一 栋住 宅 刚竣 工 ，在试 送 电时 ，漏 电
开关无 法 合 闸 ，检查 中发 现 因施 工人 员 的粗 心 ，将 住 宅 中 的插 座 Ｎ线端 子接 到 ＰＥ线 上 ，这 样 ，在 通 电时 ，电流 经过 ＰＥ线 返 回 电源 ，造 成 漏 电保 护 器 误 动作 。
第 ７卷 第 ３期 （总 第 ５Ｏ 期 ） ２００２年 ９月
煤 矿 开 采
Ｃｏａｌ Ｍ ｉｎｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ
维普资讯
Ｖｏ１．７ Ｎｏ．３ （Ｓｅｒｉｅｓ Ｎｏ．５０）
Ｓｅｐｔｅｍ ｂｅｒ ２００２
漏 电保 护 器 的 正确 使 用 及 故 障 分析
［收稿 日期 】２００２—０４—０４ 【作者简 介］ ５＇１明清 （１９６５一），女 ，安徽 淮北人 ，工程师 ，１９８７年毕业于淮 南矿业 学院电气 自动化专业 。
７４
维普资讯
刘 明 清 ：漏 电保 护 器 的 正 确使 用 及 故 障 分 析
漏电保护器的应用范围及特点 保护器常见问题解决方法
漏电保护器的应用范围及特点保护器常见问题解决方法漏电保护器的作用及使用范围漏电保护器具有动作灵敏，切断时间快速的性能。
在建筑电气设计施工中只要合理选用和正确安装，对保护人身安全和防止设备损坏，以及防备火焰将会有明显的作用。
（1）当人体直接触及220V 带电体时，漏电保护器快速以0.1 秒的时间快速切断电路。
这时流过人体（一般人体电阻为 1 000左右）的触电电流为220/ 1 000 = 220 （mA），其电击能量为：220（mA） 0. 1 （S） = 22mAS 《 30mAS。
目前我国现行规定：对人体安全的电击能量为：1T = 30mAS ，可以明显看出，当人们一旦触及220V 带电体时，漏电保护器会在0. 1 秒时间内快速作出反应，而不致显现生命不安全。
（2）在TN—C—S 或TN—S 系统中，未装漏电保护器时，假如发生接地故障情况，设备外壳会产生对人身有不安全的接触电压；当装有漏电保护器之后，即使发生了接地故障，接触电压在还没有达到危及人身生命时，漏电保护器就会立刻切断电源回路。
其理由是：在住宅建筑电气设计时，设计者已为用户所安装的漏电保护器选择了额定动作电流小于或等于30mA ，动作时间为0. 1 秒。
当发生接地故障时，只要有漏电电流产生，就会在漏电电流小于或等于30mA 时，漏电保护器就立刻动作，切断了电源回路。
同时，30mA 的电流在0. 1 秒时间内作用于人体不会危及生命安全。
（3）安装漏电保护器对配电线路的绝缘水平起到监察作用。
假如设备显现碰壳故障或绝缘损坏，就会有漏电电流产生。
当漏电电流达到漏电保护器的额定动作电流时，将立刻动作切断电源回路。
也就是说，在人尚未触及故障设备不安全的接触电压之前，就已经将故障线路切断了。
从而提前避开了触电死亡及火灾事故的发生。
（4）一旦显现发生接地故障时，由于切断故障线路因素不是依靠过电流保护，而是依靠漏电保护。
再则，漏电保护的额定动作电流数值很小，与过电流相比，相差1000倍～10000倍。
浅谈漏电保护器接线及故障跳闸处理分析
浅谈漏电保护器接线及故障跳闸处理分析摘要：低压漏电保护器是为了防止低压触电事故而制造的一种保护设备，如果在低压电网中发生绝缘损坏、漏电或触电事故，它便可以立即发出信号警报或迅速切断电源，有效保护人身安全和设备安全。
关键词：漏电保护器；接线；故障跳闸；处理分析漏电保护器接线方法1、根据不同的电气设备的供电方式选用不同的漏电保护器单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。
三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。
2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。
选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。
漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。
漏电保护器接线错误方式1、用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。
如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。
2、一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作。
3、装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。
例如，当电机M1的绝缘损坏而外壳带电时，电机M2的外壳也带电，由于电流没有经过漏电保护器，所以未起到漏电保护的作用。
4、单相负荷应尽可能均衡分配。
如果分配不均（如一相的线路偏长，设备集中），则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。
漏电保护器的选用及常见故障分析
１ 漏 电保 护器 的工 作原 理 １ １ 工作 原理 ．
漏电保 护器主要包括检测元件 （ 零序 电流互感 器） 中间环节 、
Ｔ Ａ为零序 电流互感 器 ， Ｆ为主开关 ， Ｇ ＴＬ为主开关 的分 励脱扣器
线圈 。 在被保 护电路工 作正常 、 有发生 漏 电或触 电 的情 况下 ， 没 由 克希夫定律可知 ， 通过 Ｔ Ａ一 次侧 的电流相量和等于 ０ 即 ： ，
４ 设计 时需 注意的问题。 ） ａ 钢筋混凝土管接 口选择 ： 于排水 的混凝 土管 的管 口形式 ． 用 常用的有平 口管 、 口管和承插 口管 。管 口形状 不 同， 口的方 企 接
３ 结语
室外 给排水 管道 工程 设计 是一个 实践 经验 与能动 性相结合 的过程 。在 满足规范要求的同时 ， 根据实际情 况 ， 要 因地 制宜 、 因
维普资讯
第３ ３卷 第 ２ ３期 ２０ ０ ７年 ８ 月
山 西 建 Ｅ
Ｖｏ ． ３ Ｎｏ． ３ １３ ２
Ａｕ ． ２ ０ ｇ ０７
・１７ ・ ６
文章 编 号 ：０ ９６ ２ （０ ７ ２ １ ７０ １ ０ —８ ５ ２ ０ ）３０ ６ ２
一
为管渠 内雨水流行时间。
３ 管材选 用。室外无 压排水管一般很 少采用 金属管 ， ） 只有 当 埋深增大 ， 挖槽深度增加 ， 施工难度 也随之增大 ， 特别是在土质较 排水管道需 要承受较 高压力或对渗漏要求严 格 的地 方（ 如污水泵 为软弱地段 更为突 出， 这样 必然 提高 管 网造 价 ； 同时城 市道 路下 站的进 水管和出水 管等） 才采用金 属管材 。较 为常见 的为混凝 土 的市政 管线错综 复杂｛ 为在 高程 上使 各管线 基本 相互错 开 ， 应 也 及钢筋混凝 土管 ， 几年 双壁 波 纹管 、 Ｐ 近 ＨＤ Ｅ高密度 缠绕 管 等也 合理控制各 管线 高程 。一般来说 ， 从上至下管 线顺序依次为 电力 在室外 排水工程 中得 到较为 广泛 的应用 。设计 时应根 据建 设要 管（ ） 电讯管 （ 、 沟 、 沟）煤气 管 、 给水管 、 热力管 、 雨水管 、 污水管 。 求结合 各种 管材的特性做到管材选用经济 、 合理。
漏电保护器的选择与应用
漏电保护器的选择与应用第一部分漏电保护器的工作原理 (2)第二部分漏电保护器的分类与特点 (4)第三部分漏电保护器的性能参数 (7)第四部分漏电保护器的选择标准 (10)第五部分漏电保护器的安装要点 (12)第六部分漏电保护器的应用场合 (14)第七部分漏电保护器的维护与检查 (18)第八部分漏电保护器的安全使用规范 (20)第一部分漏电保护器的工作原理漏电保护器，又称为漏电断路器或漏电开关，是一种用于防止电气设备因绝缘损坏而导致的触电事故和电气火灾的安全装置。
其工作原理基于检测电路中的剩余电流（即漏电流），并在检测到异常时迅速切断电源，从而保障人身和设备安全。
漏电保护器的核心部件是零序电流互感器，它串联在主电路中。
正常情况下，流过互感器的电流的矢量和为零。
当电路发生漏电时，会有部分电流通过大地返回，导致流入互感器的电流矢量和不为零，产生剩余电流。
这个剩余电流被互感器检测出来，并通过控制电路触发执行机构动作，断开主电路的接触器，实现漏电保护。
漏电保护器的工作过程可以分为几个阶段：1.检测阶段：零序电流互感器实时监测主电路中的电流。
在正常状态下，由于三相电流基本平衡，互感器二次侧感应出的电流为零。
一旦电路发生漏电，例如某相线对地绝缘降低，就会有电流通过大地返回，导致互感器二次侧感应出与漏电电流成正比的信号电压。
2.比较阶段：检测到的信号电压经过放大后，送入漏电继电器进行比较判断。
漏电继电器内部设有基准值，通常为 30mA 至 50mA。
当信号电压超过此基准值时，漏电继电器判定为漏电状态。
3.延时阶段：为了防止瞬时性故障（如线路潮湿、绝缘老化引起的暂时漏电）引起的误动作，漏电保护器通常会设置一个延时环节。
延时时间通常在 0.1 秒到数秒之间，具体时间根据使用场合和安全要求而定。
若漏电现象持续存在，则延时结束后，漏电保护器将执行跳闸操作。
4.执行阶段：当漏电继电器判定为漏电并满足延时条件后，会输出一个控制信号给执行机构，通常是电磁式或电子式脱扣器。
漏电保护器选用中常见问题分析 - 复制[1]
![漏电保护器选用中常见问题分析 - 复制[1]](https://img.taocdn.com/s3/m/d5636c600b1c59eef8c7b457.png)
子式。根据动作时间长短，漏电保护器 电的电气设备。既适合 TN 接地系统，
分为快速动作型和延时型。根据耐冲击 又适合 TT 接地型式。
电压能力，漏电保护器分为普通型和冲 问题 4:三相漏电保护器的误用。
击电压不动作型。根据使用场所和条件
类式地，图 2（a）为三相漏电保
的不同，漏电保护器应选用相应的类 护器的错误用法，只有三根相线穿过零
采用。通常使用的漏电保护器为电流动
图 1（c）与图 1（b）相似，不同
作型，它检测通过零序电流互感器内各 之处在于图 1（b）为电极二线式漏电
导线电流的向量和，因此电流型漏电保 保护器，图 1（c）为二极二线式漏电
护器也叫做剩余电流保护器。根据结构 保护器，它们都能对人身或设备起到保
特点，漏电保护器可以分为电磁式和电 护作用，两者适用于单相 220V 电源供
型，一般情况很少考虑这一点，结果造 序电流互感器，而中性线不穿过零序电
成不必要的损失。
一般来说，漏电保护器的防
护等级应与使用环境条件相一致。
当电源电压波动较大，或在高温或 特低温环境中，应选用电磁式漏电 保护器。在雷电活动频繁地区，应
设
设
设
备
备
备
选用冲击电压不动作型漏电保护
器。用于直接接触电击防护时，应
问题 1：使用条件不对。
过零序电流互感器，零序电流互感器所
漏电保护器应符合我国有关规范 包含的电流较大（相电流），导致漏电
规定的使用条件，首先检查漏电保护器 保护器脱扣装置动作，漏电保护器不能
的额定频率和额定电压是否满足要求。 正常工作。因此，严禁使用单极一线式
进口产品如没在我国检测、认证，可能 的漏电保护器。
漏电保护器常见故障处理
漏电保护器常见故障处理漏电爱护器在实际运行过程中，能够有效保证人身平安及设备平安，降低火灾发生可能性，正是由于漏电爱护器自身所具有的优势，因此得到了广泛应用。
漏电爱护器在应用过程中虽然具有良好的成果，但是还存在肯定漏洞，所以对其故障修理处理方法进行讨论分析具有重要意义。
漏电爱护器在安装及应用过程中，要是没有根据有关规定，漏电爱护器将无法稳定运行进而在实际运行过程中会消失跳闸状况，甚至还会造成经济损失。
1.电磁式常见故障原理分析漏电爱护器在电瓷方面常见的故障主要分为三种，分别是安装接线错误、爱护器设计性能缺陷及定值整定不精确。
其中安装接线错误主要是由于漏电爱护器在安装过程中所涉及到的线路连接错误，造成漏电爱护器无法运行，电流与漏电爱护器相反，无法起到爱护性作用；爱护器设计性能缺陷主要存在于低压线路内，正常状况下低压线路内都存在不怜悯况电流泄露状况，要是电流泄露数值并没有达到漏电爱护器数值的时候，漏电爱护器并不是产生任何有关动作；定值整定不精确主要表示的是漏电爱护器所具有的电流整定数值，进而才能够有效对于人身平安及电网平安进行保证，漏电爱护器整定电流数值要是制定较高，即便是消失漏电等等平安故障，漏电爱护器也并不会做出任何反应。
2.电子式常见故障处理分析2.1常见误动漏电爱护器电子式常见误动主要分为两种，分别是三极漏电爱护器与零线接地。
其中三极漏电爱护器主要应用在三相四线电路内，主要由于零线在实际运行过程中电流无法通过互感器，在这种状况之下只能够应用单相负载，漏电爱护器就会自动切断电源。
对于这种故障解决最为有效的方法就是在电路内应用针对性的漏电爱护器；零线接地要是在负载侧的时候，电流在运行过程中会分流到地下，进而漏电爱护器就会消失错误性动作，对于这种误动最为有效的解决方法就是将零线与漏电爱护器零线相连接。
2.2接线不当漏电爱护器要是由于接线不当也会消失故障，主要缘由主要有两种，首先就是由于将三相漏电爱护器应用在单相电路上面，电路内仅仅由一相与漏电爱护器进行连接，对于这种故障最为有效的解决方法就是选择合理的漏电爱护器，并且正确接线；其次就是电路负载侧的零线接地，这种接线形式要是消失漏电状况，电流会通过零线进入到地下，电流数值会显著减小，进而漏电爱护器就会消失错误动作，对于这种故障解决最为有效的方法就是转变接线错误，保证接线正确。
漏电保护跳闸的两例故障分析
漏电保护跳闸的两例故障分析漏电保护跳闸的两例故障分析电气设备的安全运行必须依赖多种保护装置，其中漏电保护器是重要的安全保障。
漏电保护器的功能是监测电路中的漏电电流，一旦电流达到设定值就会立即断开电路，以保护人身安全和电气设备的安全。
然而，漏电保护器有时会出现跳闸的问题，甚至出现误跳或不能跳闸的情况。
本文将分别分析两例漏电保护跳闸的故障原因，以期对类似问题的处理有所启发。
例1：工业建筑内漏电保护跳闸频繁某厂房内漏电保护跳闸频繁，检查发现漏电保护器接入了公司公共低压配电电源，而该电源线路不仅供应该厂房用电，还供应相邻的厂房。
在对该厂房进行全面检查后，发现该厂房使用的某些设备采用电容式电源，电容的静电电流使得漏电保护器经常跳闸。
经过调整与维护后，漏电保护器恢复了正常工作状态。
由此可以看出，电容式电源的使用对漏电保护器有极大影响，不能忽视。
例2：宿舍楼漏电保护跳闸困扰某校宿舍楼内漏电保护跳闸困扰已久，校方多次维护均无效。
在一次检查中，发现校园建筑师在设计楼宇时没有考虑各个电路分段，导致宿舍楼内各电路之间串扰。
在重新规划电路后，漏电保护器不再频繁跳闸，整个宿舍楼的用电质量得到了有效提升。
以上两例故障原因完全不同，但都与电路设计或电器设备使用方式相关。
漏电保护器应用广泛，对供电质量、电气设备的安全及人员安全均有重要影响。
在使用中，应注意以下几点：1.未必所有使用电器都适合使用漏电保护器。
2.选择漏电保护器及其额定动作电流时一定要根据电路负载来决定。
3.应将漏电保护器安装于保护电路的首部，一般为插座前端。
4.漏电保护器检测电路的电位零点一定要接地，否则便不能正常工作。
5.接地电阻值要符合国家相关规定。
在落实漏电保护器的使用与安装中，以上要点被忽视往往是导致漏电保护器频繁跳闸或出现误跳、不能跳闸等故障的主要原因。
对于漏电保护器频繁跳闸或误跳的处理，最根本的方法是在用户侧完善电气配电系统，提升保护设备的安全保障能力。
漏电故障分析
●三种电流保护应用：
＞S20：变电站进出线保护
＞T20：变压器保护
＞M20：电动机保护
●两种电压保护应用：
＞B21：母线保护
＞B22：掉电保护
＞Sepam 40系列
优势
●安全可靠，品质保证
＞超过20年的产品经验
＞针对应用设计的具有连贯性的保护系列
●Sepam 40系列产品为高要求的应用提供高性能方案
二、于某些元件漏电（尤其是电容）或是由于电路板受潮、灰尘太多，也会出现漏电的现象，如有一些用电器外壳一开始不带电，但用了一段时间后又带电了，多属这种情况。
所以如何有效的防范漏电的产生，首要的就是选用可靠的防漏电装置——漏电保护器。目前市场上漏电保护器产品良莠不齐，鱼龙混杂，我们在选择漏电保护器时，最好选用一些知名品牌产品，如：施耐德电气，正泰、ABB等大公司的产品，选用这些大公司生产的防漏电产品，可以很好的从源头上防止漏电的发生及其带来的危害。
●认证：
＞国际：CE，UL508，PCT，CSA
＞国内：国家继电保护及自动化设备质量监督检验中心（中国开普实验室）
＞符合RoHS指令
＞Sepam 20系列
●Sepam 20系列产品是一种微机保护装置，用于中低压配电系统的电流或电压保护
●选型：
＞Sepam 20系列包括五种类型，和应用场合一一对应
●特点：
＞SE信号电涌保护器
施耐德电气防雷系列产品列表
施耐德电气作为世界电气行业的领跑者，其公司中的防漏电装置——电涌保护器产品齐全，应用领域也十分广泛，涵盖民用商用建筑，工矿企业以及电信，交通，石化等各种基础设施建设的应用，拥有低压配电和通讯信号类产品系列，具有标称放电电流大，运行电压高，响应时间短的特点，保护能力体现了世界最先进水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解决方案编号：YTO-FS-PD715
漏电保护器选用与故障分析通用版
The Problems, Defects, Requirements, Etc. That Have Been Reflected Or Can Be Expected, And A Solution Proposed T o Solve The Overall Problem Can Ensure The Rapid And Effective Implementation.
标准/ 权威/ 规范/ 实用
Authoritative And Practical Standards
漏电保护器选用与故障分析通用版
使用提示：本解决方案文件可用于已经体现出的，或者可以预期的问题、不足、缺陷、需求等等，所提出的一个解决整体问题的方案（建议书、计划表），同时能够确保加以快速有效的执行。
文件下载后可定制修改，请根据实际需要进行调整和使用。
安装漏电保护器是安全用电的一项重要技术措施。
在实际生活中，正确选择和使用漏电保护装置，将会提高电器使用的安全性，防止不必要的事故发生，从而减少由此带来的损失。
选用漏电保护器应当考虑多方面的因素。
首先是正确选择漏电保护装置的动作电流。
在浴室、游泳池等触电危险性很大的潮湿场所，应选用高灵敏度、瞬动型漏电保护器（动作电流不宜超过10mA）。
如果安装场所发生触电事故时，能得到其他人的帮助及时脱离电源的，则漏电保护器的动作电流可以大于摆脱电流；如果得不到其他人的帮助及时脱离电源的，则漏电保护装置的动作电流不应超过摆脱电流。
另外，选择安装漏电保护器还应考虑安装环境是否有较强的电磁干扰，以免误动作。
在多级保护的情况下，选择动作电流还应考虑上下级保护装置的选择性，在前级应选用灵敏度相对较低、有适当延时型的漏电保护器。
为防止电气火灾而在电源总进线处设置的漏电保护装置，应选用动作电流为300mA的。
在选择漏电保护器的类型时，要特别注意的是电磁式漏电保护器用故障电流的能量来脱扣，而电子式漏电保护器是用故障回路的残压来脱扣。
当接地故障点靠近漏电保护器时，其值过低，不能使电子型漏电保护器动作来避免事故的发生。
因此，当采用电子式漏电保护器时，应注意漏电保护器的设置位置不能离插座等容易产生故障的点太近，以保证漏电保护器有足够的故障残压。
对安装在不允许停电回路（如消防用电设备、计算机房等）上的漏电保护装置，应选用只发漏电信号而不自动切断电源的漏电保护器。
漏电保护装置选用应与线路特征相匹配。
单相线路选用二极保护器，仅带三相负载的三相线路或三相设备可选用三极保护器，动力与照明合用的三相四线回路和三相照明线路中必须选用四极的保护器。
在实际使用过程中，经常遇到漏电保护器发生拒动作或误动作的情况。
这里的拒动作是指线路或设备已发生预期的触电或漏电时漏电保护装置拒绝动作；误动作是指线路或设备未发生触电或漏电时漏电保护装置的动作。
拒动作和误动作都会使漏电保护器失去其应有的作用，甚至造成人员伤亡和财产损失。
1、拒动作
尽管拒动作比误动作少见，但它造成的危险性比误动
作要大，拒动作产生的主要原因有以下几种：
(1)、漏电动作电流选择不当。
选用的保护器动作电流过大或整定过大，而实际产生的漏电值没有达到规定值，使保护器拒动作。
(2)、接线错误。
在TN-C-S系统中，在漏电保护器后如果把保护线（即PE线）与中性线（N线）接在一起，发生漏电时，漏电保护装置将拒动作。
(3)、漏电保护器的设置位置不当。
在TN-C-S系统中，如果检测电路在TN-C段的PEN线与相线（L线）之间，则在TN-S段的保护线（PE线）上的漏电，漏电保护器就会拒动作。
另外，产品质量低劣、线路绝缘阻抗降低，线路由于部分电击电流不沿配电网工作接地，或保护器前方的绝缘阻抗而沿保护器后方的绝缘阻抗流经保护器返回电源等情况，也会导致保护器拒动作。
2、误动作
误动作的原因是多方面的。
有来自线路方面的，也有来自保护器本身的原因。
误动作的常见原因有：
(1)、在TN-C-S系统中，误把保护线（PE线）与中性线（N线）接反，这将肯定引起误动作。
(2)、在照明和动力合用的三相四线制电路中，错误地选用三极漏电保护器，负载的中性线直接接在保护器的电
源侧而引起误动作。
(3)、保护器后方有中性线与其他回路的中性线连接或接地，或后方有相线与其他回路的同相相线连接，则接通负载时都会造成保护装置误动作。
(4)、漏电保护器附近有大功率电器，当其开合时产生电磁干扰，或附近装有磁性元件或较大的导磁体，均可能在互感器铁芯中产生附加磁通量而导致误动作。
(5)、当同一回路的各相不同步合闸时，先合闸的一相可能产生足够大的泄漏电流，也会引起误动作。
其他如偏离使用环境温度、相对湿度、机械振动过大等超过保护器设计条件时也可造成漏电保护器误动作。
安装漏电保护器是安全用电的一项重要技术措施。
在实际生活中，正确选择和使用漏电保护装置，将会提高电器使用的安全性，防止不必要的事故发生，从而减少由此带来的损失。
选用漏电保护器应当考虑多方面的因素。
首先是正确选择漏电保护装置的动作电流。
在浴室、游泳池等触电危险性很大的潮湿场所，应选用高灵敏度、瞬动型漏电保护器（动作电流不宜超过10mA）。
如果安装场所发生触电事故时，能得到其他人的帮助及时脱离电源的，则漏电保护器的动作电流可以大于摆脱电流；如果得不到其他人的帮助及时脱离电源的，则漏电保护装置的动作电流不应超过摆脱电流。
另外，选择安装漏电保护器还应考虑安
装环境是否有较强的电磁干扰，以免误动作。
在多级保护的情况下，选择动作电流还应考虑上下级保护装置的选择性，在前级应选用灵敏度相对较低、有适当延时型的漏电保护器。
为防止电气火灾而在电源总进线处设置的漏电保护装置，应选用动作电流为300mA的。
在选择漏电保护器的类型时，要特别注意的是电磁式漏电保护器用故障电流的能量来脱扣，而电子式漏电保护器是用故障回路的残压来脱扣。
当接地故障点靠近漏电保护器时，其值过低，不能使电子型漏电保护器动作来避免事故的发生。
因此，当采用电子式漏电保护器时，应注意漏电保护器的设置位置不能离插座等容易产生故障的点太近，以保证漏电保护器有足够的故障残压。
对安装在不允许停电回路（如消防用电设备、计算机房等）上的漏电保护装置，应选用只发漏电信号而不自动切断电源的漏电保护器。
漏电保护装置选用应与线路特征相匹配。
单相线路选用二极保护器，仅带三相负载的三相线路或三相设备可选用三极保护器，动力与照明合用的三相四线回路和三相照明线路中必须选用四极的保护器。
在实际使用过程中，经常遇到漏电保护器发生拒动作或误动作的情况。
这里的拒动作是指线路或设备已发生预期的触电或漏电时漏电保护装置拒绝动作；误动作是指线
路或设备未发生触电或漏电时漏电保护装置的动作。
拒动作和误动作都会使漏电保护器失去其应有的作用，甚至造成人员伤亡和财产损失。
