电流互感器介质损耗试验作业指导书
互感器试验作业指导书模板

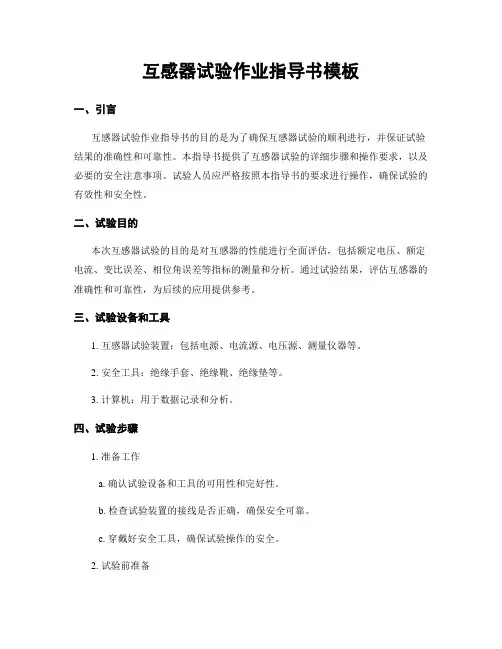

![互感器试验作业指导书模板](https://img.taocdn.com/s3/m/6ef15425c4da50e2524de518964bcf84b9d52db3.png)
互感器试验作业指导书模板一、引言互感器试验作业指导书的目的是为了确保互感器试验的顺利进行,并保证试验结果的准确性和可靠性。
本指导书提供了互感器试验的详细步骤和操作要求,以及必要的安全注意事项。
试验人员应严格按照本指导书的要求进行操作,确保试验的有效性和安全性。
二、试验目的本次互感器试验的目的是对互感器的性能进行全面评估,包括额定电压、额定电流、变比误差、相位角误差等指标的测量和分析。
通过试验结果,评估互感器的准确性和可靠性,为后续的应用提供参考。
三、试验设备和工具1. 互感器试验装置:包括电源、电流源、电压源、测量仪器等。
2. 安全工具:绝缘手套、绝缘靴、绝缘垫等。
3. 计算机:用于数据记录和分析。
四、试验步骤1. 准备工作a. 确认试验设备和工具的可用性和完好性。
b. 检查试验装置的接线是否正确,确保安全可靠。
c. 穿戴好安全工具,确保试验操作的安全。
2. 试验前准备a. 将待测互感器安装在试验装置上,并进行必要的接线。
b. 根据试验要求设置电源、电流源和电压源的参数。
c. 打开计算机,启动试验数据记录和分析软件。
3. 额定电压试验a. 将电源的电压调节到待测互感器的额定电压。
b. 通过测量仪器测量互感器的输出电压,并记录数据。
c. 根据记录的数据计算互感器的变比误差,并进行分析。
4. 额定电流试验a. 将电流源的电流调节到待测互感器的额定电流。
b. 通过测量仪器测量互感器的输出电流,并记录数据。
c. 根据记录的数据计算互感器的相位角误差,并进行分析。
5. 额定负载试验a. 将负载接入待测互感器的输出端。
b. 通过测量仪器测量互感器的输出电压和电流,并记录数据。
c. 根据记录的数据计算互感器的负载特性,并进行分析。
6. 试验结果分析a. 根据记录的数据,计算互感器的各项指标,并进行综合分析。
b. 比较试验结果与互感器的额定参数,评估互感器的性能是否符合要求。
c. 如发现异常或不合格情况,记录并分析可能的原因,并提出改进措施。
介质损失角测试作业指导书(06)
![介质损失角测试作业指导书(06)](https://img.taocdn.com/s3/m/272ffb22aaea998fcc220ef6.png)
编写:李茫审核:李铁军介质损失角测试作业指导书批准:赵显忠1.目的和范围测量介质损耗因数是一项灵敏度很高的试验项目,它可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。
因此在电工制造及电力设备交接和预防性试验中得到广泛的应用。
2.措施和方法根据我室目前具有的设备情况。
老式的QS1西林电桥已经停用,下面着重介绍HV9001全自动抗干扰介质损耗测试仪的使用方法。
1)介质损失的概念:电介质即绝缘材料,任何绝缘材料在电压的作用下,总会流过一定的电流,所以产生能量损耗。
我们把在电压作用下电介质产生的一切损耗称为介质损耗或介质损失。
如果介质损失很大,则促使材料发生老化,丧失绝缘能力,导致热击穿,因此电介质损耗的大小是衡量绝缘介质的一项重要指标。
在交流电压作用下绝缘的等值电路和向量图见下图。
2)测试方法。
使用前熟读厂家使用说明书,了解试验对象。
首先应检查施工电源是否满足试验设备的运行要求,若电压过高或过低应使用调压器进行调整,使工作电源达到技术要求,(应将工作电源置于可靠电源盘柜)。
3)测试装置使用前前必须将仪器的接地端子可靠接地。
所有人员必须远离高压才可以开始测试。
测试时不能触及接线面板上的的插头、插座。
4)只有当仪器“高压允许”键和“启动”键未按下时,接触仪器的后面板和测量电缆与被试品才是确保安全的。
当“高压允许”键按下时,蜂鸣器将有短促鸣叫声示警。
5)仪器正在测试时,可用任意键退出测量状态。
6)应保持仪器后面板的清洁,不要用手触摸。
如果后面板有污痕,用干布擦拭干净以保证良好的绝缘。
7)测量非接地试品(正接法)时,“HV”端对地为高压,与其相连的电缆应使用高压线;测量接地试品(反接法)时,“Cx”端对地为高压,与其相连的电缆应使用高压线。
8)测试时,必须根据被试品的绝缘能力选择施加电压等级。
以防损坏被试设备。
3. 操作3.1 常规测量方式的操作3.1.1 内接法操作步骤3.1.1.1 通电前,将仪器的接地端子可靠接地,确认“电源”键未按下。
02-介质损耗因数测试作业指导书
![02-介质损耗因数测试作业指导书](https://img.taocdn.com/s3/m/295bc4afd1f34693daef3ebf.png)
Q/YNDW
云南电网公司企业标准
Q/YNDW 113.2.188-2006
介质损耗因数测试作业指导书
2006-05-20发布
云南电网公司
2006-05-30实施
发布
前言
Q/YNDW 113.2.188-2006
为提高云南电网公司供电企业输变电设备的运行、检修、试验水平,规范操作方法,确保 人身和设备安全,由云南电网公司生产技术部组织,编写了目前我公司的介质损耗因数测试作 业指导书。编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。该指导书纳入公 司生产技术管理标准体系。
下列标准所包含的条文,通过引用而构成本作业指导书的条文。本书出版时,所示版本均 为有效。所有标准都会被修订,使用本书的各方,应探讨使用下列标准最新版本的可能性。
GB 311.2~311.6—83《高电压试验技术》 DL 474.3—92《现场绝缘试验实施导则 介质损耗因数 tanδ试验》 Q/CSG 1 0007—2004《电力设备预防性试验规程》
图 1 M 型介质试验器原理接线图 12.3.2.2 影响测量的因素
a. 抽压小套管绝缘不良,因其分流作用,使测量的 tanδ值比实际值偏小。 b. 当相对湿度较大时,正接线使测量结果偏小,甚至 tanδ测值出现负值;反接线使测 量结果往往偏大。 被试设备表面潮湿时,不宜采用加接屏蔽环,来防止表面泄漏电流的影响,否则电场分布 被改变,会得出难于置信的测量结果。有条件时可采用电吹风吹干瓷表面或待阳光暴晒后进行 测量。 c. 套管附近的木梯、构架、引线等所形成的杂散损耗,也会对测量结果产生较大影响, 应消除影响。套管电容越小,其影响也越大,试验结果往往有很大差别。 d. 自高压电源接到试品导电杆顶端的高压引线,应尽量远离试品中部法兰,有条件时高 压引线最好自上部向下引到试品,以免杂散电容影响测量结果。
电流互感器检验作业指导书
![电流互感器检验作业指导书](https://img.taocdn.com/s3/m/b097adacd1f34693daef3e7a.png)
变电站电流互感器检验作业指导书华北电网有限公司前言为进一步加强华北电网继电保护检验工作的规范性、标准化,强化继电保护现场安全管理,决定编制本作业指导书。
通过作业指导书,把继电保护现场工作做实、做细并进行优化,使现场工作可控、在控,以减少现场工作失误,从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》(DL/T800-2001)为基础,参照国家电网公司标准化作业指导书(范本)编写。
本作业指导书的附录A、附录B分别为二次回路的试验报告及现场工作安全技术措施,是本作业指导书不可分割的部分,具有与本指导书相同的效力。
本作业指导书由华北电网有限公司提出,京津唐电网继电保护作业指导书编写工作组负责编写,由华北电力调度局负责解释。
本作业指导书起草人:李群炬本作业指导书审核人:赵淑珍本作业指导书自发布之日起执行。
1、范围1.1本作业指导书适用于电流互感器二次回路检验工作。
1.2本作业指导书是针对各相关继电保护检验规程的补充规定。
1.3本作业指导书只规定了检验工作中的重点工作,各使用单位应根据本单位设备的具体情况制定详细的检验项目。
1.4现场在进行电流互感器检验工作中,除遵照本作业指导书外,还应遵守有关现场安全规定,并做好相关安全措施。
2、引用标准下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。
本作业指导书出版时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性2.1《国家电网公司电力安全工作规程》2.2 GB 7261-2001《继电器及继电保护装置基本试验方法》1修前准备1.1准备工作安排1.2人员要求1.3工器具1.4危险点分析1.5安全措施检验作业流程控制2作业程序和作业标准2.1开工Array2.2检修电源的使用2.3检修内容和工艺标准2.3.1出厂记录2.3.1.1检验要求:铭牌资料记录2.3.1.2检验方法:要求详细记录电流互感器铭牌上标明的生产厂家、出厂编号、产品型号、各绕组容量和变比范围2.3.1.3注意事项:2.3.2一般性检查2.3.2.1检验要求:要求记录电流互感器各绕组的回路编号、用途、接线方式、级别、实际使用变比、极性、接地点位置,进行绕组绝缘试验,测量各二次绕组直流电阻2.3.2.2检验方法:1)二次负载测试:在断路器汇控箱或端子箱处断开电流回路,用试验仪器向装置侧电流回路通入工频额定电流,用交流电压表测量端子处电压。
110KV电流互感器介质损耗测量
![110KV电流互感器介质损耗测量](https://img.taocdn.com/s3/m/46fde2d2195f312b3169a5e0.png)
110KV 电流互感器介质损耗测量1、主屏对末屏的介质损耗P1P2短接(加压)末屏(取信号)1、到达试验现场,先向现场试验老师要被试设备的出厂报告(根据规程,电容型电流互感器主绝缘电容量与初始值或出厂值差别超过5%范围是应查明原因)2、操作细则1)套绝缘手套,用放电棒对CT的P1P2端放电,挂接地。
(做安全措施)2)找出本次试验需要用的试验仪器,并摆好位置,AI-6000(D型)放中间,线箱放右手边,抄试验仪器仪表的铭牌,并看一下试验仪器是否在合格的期限内(考试时有可能故意设置故障!)3)擦瓷瓶表面,抄CT铭牌,并记录天气,温度,湿度,试验日期等,检查外观,3、试验过程1)试验接线如上图所示AI-6000型红色加压线接P1P2将P1P2短接,并将P1P2接地,将所有二次端子短接并接地,将PT外壳接地(有规定接地端)将AI-6000型电桥接地端接地CX引线接末屏接电源时要两个人,试验时要向监考老师提出,并检查触保器是否动作2)试验操作过程接线完毕,向试验老师提出只要把接到P1P2的接地线取下,就可以开始试验了!AI-6000操作(1)先按下总电源,等液晶显示稳定后,然后在按下内高压允许(2)选择“正接线”“内标准”“变频”10KV(3)长按“启动”直到高压指示灯亮,试验过程中,手要时刻放在总电源上,防止紧急情况发生。
(特别注意开始加压要呼唱“开始升压”)(4)升压开始,并显示升压百分比,最后电压升至10KV(5)数据显示为CX=753.8PF ,t g§=0.372%,此时先关内高压允许开关,并记录数据,然后再关总电源。
(6)先按下触保器,拔掉电源(7)试验结束,戴绝缘手套,用放电棒对红线所连接的P1P2放电(红线连在哪就对哪放电),然后把接地线接上。
(8)数据判断电流互感器铭牌电容量为780PF ,初步判断测试值与铭牌值差不多规程中110KV电流互感器主绝缘t g§小于1%(此时还要与上次或历年数据或者出厂报告进行比较)初步判断,主绝缘良好2、末屏的介质损耗(在上面的试验接线基础上做)(反接法)对末屏加压并从末屏取信号试验过程1)接线将AI-6000D型上的CX线取下(本试验加压取信号是一根线)将AI-6000D型的红色线连接到末屏端子,从P1P2连根屏蔽线到红色线头部的屏蔽2)试验操作过程首先将上次试验结束时连接到P1P2的接地线取下,然后AI-6000D操作过程同上屏幕显示为:反接线内标准变频2000V开始加压要要呼唱“开始升压”数据显示为CX=1.291nF ,t g§=0.858%,此时先关内高压允许开关,并记录数据,然后再关总电源。
电流互感器试验作业指导书
![电流互感器试验作业指导书](https://img.taocdn.com/s3/m/c34594791711cc7931b71656.png)
****公司作业指导书审批表编号:*****003注:a类作业指导书由分公司总工批准,b类作业指导书由项目总工批准。
目录1、编制目的2、适用范围3、编制依据4、施工应具备的条件5、人员的资格和要求及作业过程中人员的职责分工和权限6、所需主要仪器仪表7、施工内容8、施工程序及方法9、危险源的控制措施10、安全要求与措施11、文明施工及环境保护措施12、施工(安全)技术交底记录表1、编制目的为了试验人员了解质量要求及控制措施,规范各级人员职责,规范电流互感器试验作业过程,使试验项目的安全、质量处于受控状态,保证达到合同所要求的试验质量及做好安全文明施工,制定本指导书。
2、适用范围适用全站高低压电流互感器试验。
3、编制依据3.1 《电力设备交接和预防性试验规程》(广西电网公司企业标准2006版)3.2 《高压电气设备试验方法》3.3 《电业安全工作规程(发电厂和变电所电气部分)》3.4 《电力工业技术监督标准汇编》电气绝缘分册3.5 厂家技术资料4、试验应具备的条件4.1 试验应在设备安装就位后进行;4.2 准备安全围拦带、警示牌;4.3 准备产品相关资料和检验报告;4.4 准备相关试验设备,并确认试验设备在使用有效期内。
5、人员的资格和要求及作业过程中人员的职责分工和权限5. 1 配备工作人员3人,其中至少有1人具有高压试验工作证5. 2 3人中一人为组长,对整个小组的安全、质量负责5. 3 试验人员应熟悉相关仪器的使用,并理解各试验的基本原理,有相应的防触电试验理论知识5. 4 试验人员应具备实际工作经验和相关的安全知识6、所需要的仪器仪表(1) 互感器综合测试仪一台(2) 2500V、500V兆欧表各一块(3) 数字万用表一块(4) 双臂电桥一台7、试验内容7.1 绕组的绝缘电阻检查7.2 绕组的极性检查7.3 测量二次绕组的励磁特性曲线7.4 检查电流互感器的变比7.5 测量互感器绕组的直流电阻7.6 交流耐压试验8、试验程序及方法8.1 测量绕组的绝缘电阻8.1.1目的:发现绝缘受损、受潮、油污或其他局部缺陷,并为交流耐压试验作准备。
电流互感器(kV、.kV)检修试验标准化作业指导书(内部实务操作指导)
![电流互感器(kV、.kV)检修试验标准化作业指导书(内部实务操作指导)](https://img.taocdn.com/s3/m/a35e0468182e453610661ed9ad51f01dc2815792.png)
电流互感器(kV、.kV)检修试验标准化作业指导书(内部实务操作指导)一、引言电力系统中,电流互感器作为电力测量的重要元器件,其性能的稳定性和准确性对电网的安全运行和电能计量的正常工作至关重要。
为了保证电流互感器的性能和准确性,需要定期进行检修试验,并按照标准化作业指导书进行操作。
二、检修试验标准化作业指导1.试验前准备(1)根据试验需要,确认电流互感器的额定参数和试验方法。
(2)对检修试验设备进行检查和校验,保证检验设备的正常工作和准确性。
(3)对试验过程需要使用的工具、仪器进行清理和检验。
2.外部检查(1)检查电流互感器外部的机械结构是否完好,表面是否有损伤或者腐蚀的情况,必要时进行清洗或处理。
(2)检查绝缘子、接头、零部件等是否有松动、脱落或者磨损的情况,必要时进行调整或更换。
3.绝缘电阻试验(1)按照试验要求,测量电流互感器的绝缘电阻,保证绝缘电阻值符合试验要求。
(2)同时,检查电流互感器内部的绝缘材料是否老化或者受损,必要时进行更换。
4.变比试验(1)按照试验要求,测量电流互感器的变比,保证变比值符合试验要求。
(2)同时,检查电流互感器内部的导体是否损坏或者变形,必要时进行更换。
5.相位差试验(1)按照试验要求,测量电流互感器的相位差,保证相位差值符合试验要求。
(2)同时,检查电流互感器内部的铁芯和绕组是否存在变形或者损坏的情况,必要时进行修补或更换。
6.频率响应特性试验(1)按照试验要求,测量电流互感器的频率响应特性,保证响应特性符合试验要求。
(2)同时,检查电流互感器内部的铁芯和绕组是否存在磁滞、铁损等情况,必要时进行维护或更换。
7.试验后处理(1)在试验结束后,对检验设备进行清洗和存放,并做好相应的记录。
(2)对试验结果进行分析和总结,制定相应的维护计划。
三、总结电流互感器的检修试验是保障电力系统稳定运行和计量准确的重要措施。
通过标准化作业指导,可以规范试验操作过程,提高试验的准确性和可靠性。
互感器检测作业指导书.
![互感器检测作业指导书.](https://img.taocdn.com/s3/m/84b8df2da32d7375a41780b1.png)
见附录
附录 A 油浸式结构电压互感器试验原始记录
设备名称
1.设备参数 型号 生产厂家 二次绕组 1a-1n 2a-2n da-dn 相别 出厂编号 出厂日期
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的 引用文件,其随后所有的修改单或修订版均不适用于本作业指导书,然而,鼓励根据本作业 指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其 最新版本适用于本作业指导书。
《电气装置安装工程 电气设备交接试验标准》 GB 50150-2016 《电力设备预防性试验规程》 DL/T 596—1996 《现场绝缘试验实施导则》 DL/T 474.2~DL/T 474.4—2006 《互感器试验导则 第 1 部分:电流互感器》 GB/T 22071.1-2008 《互感器试验导则 第 2 部分:电磁式电压互感器》 GB/T 22071.2-2008
4)电压等级 220kV 以上的 SF6 气体绝缘互感器(特别是电压等级为 500kV 的互感器)宜在安装 完毕的情况下进行交流耐压试验;在耐压试验前,宜开展 Um 电压下的老练试验,时间为 15min; 5)二次绕组间及其对箱体(接地)的工频耐压试验电压应为 2kV,可以用 2500V 兆欧表测量 绝缘电阻试验替代; 6)电压等级 110kV 及以上的电流互感器末屏及电压互感器接地端(N)对地的工频耐受电压, 应为 2kV,可以用 2500V 兆欧表测量绝缘电阻试验替代。 4.4 测量绕组的直流电阻 4.4.1 主要仪器设备 直流电阻测试仪、回路电阻测试仪 4.4.2 试验方法 a)测量并记录环境温度和湿度; b)测量互感器一次、二次绕组的直流电阻。电流互感器一次绕组用回路电阻测试仪测量,电 压互感器的一次绕组用单臂电桥测量,其它绕组用直流电阻测试仪测量; 4.4.3 试验标准及要求 1)电压互感器:一次绕组直流电阻测量值,与换算到同一温度下的出厂值比较,相差不宜大 于 10%。二次绕组直流电阻测量值,与换算到同一温度下的出厂值比较,相差不宜大于 15%。 2)电流互感器:同型号、同规格、同批次电流互感器绕组的直流电阻和平均值的差异不宜大 于 10%,一次绕组有串、并联接线方式时对电流互感器的一次绕组的直流电阻测量应在正常 运行方式下测量或同时测量两种接线方式下的一次绕组的直流电阻,倒立式电流互感器单匝 一次绕组的直流电阻之间的差异不宜大于 30%。当有怀疑时,应提高施加的测量电流,测量 电流(直流值)一般不宜超过额定电流(方均根值)的 50%。 4.5 检查接线绕组组别和极性 4.5.1 主要仪器设备 互感器综合测试仪 4.5.2 试验方法 a)按照互感器测试仪上的接线图接线,互感器的 P1P2、S1S2 和仪器上的一一对应。 b)合上电源,测试并记录结果。 4.5.3 试验标准及要求 必须符合设计要求,并应与铭牌和标志相符; 4.6 测量互感器误差及变比 4.6.1 主要仪器设备
电流互感器绕组介质损耗因数tgδ试验
![电流互感器绕组介质损耗因数tgδ试验](https://img.taocdn.com/s3/m/7baffc27ccbff121dd368309.png)
电流互感器绕组介质损耗因数tgδ试验一、工作目的能有效发现局部集中性的和整体分布性的缺陷,测量电容式电流互感器末屏对地的tgδ主要检查电流互感器底部和电容芯子表面绝缘状态。
二、工作对象电容式电流互感器三、知识准备第二篇各类电力设备的预防性试验第八章互感器试验标题二测量电流互感器的电容量C和tgδ四、工作器材准备全自动抗干扰介损测试仪、安全围栏、标示牌、放电棒、现场原始记录本、专用导线。
五、工作危险点分析见通用危险点六、工作接线图正接线测一次对二次及地的tgδ反接线测末屏对地的tgδ七、工作步骤正接线测一次对二次及地的tgδ(1)将全自动抗干扰介损测试仪可靠接地。
(2)二次端口端接接地。
(3)一次L1和L2端接接全自动抗干扰介损测试仪高压端Hz。
(4)末屏接全自动抗干扰介损测试仪测试端Cx。
(5)接线完毕,检查接线,经工作负责人允许开始测试。
(6)开始测试,接通电源,打开仪器“开关”按钮,仪器开始自检。
(7)选择接线方式“正接”,选择试验电压10KV,打开高压允许开关仪器开始测试。
(8)试验时操作人员手放于“开关”按钮或“高压允许”按钮上,时刻关注周围情况,巡视人员应加强巡视,负责人履行监护制度。
(9)试验完毕,仪器自动降压到零,试验结束,打印并记录试验数据。
(10)检查数据可靠性。
检查完毕后拆除试验接线,先拆接线后拆地线。
并清理试验现场。
反接线测末屏对地的tgδ(1)将全自动抗干扰介损测试仪可靠接地。
(2)二次端口端接接地。
(3)末屏接全自动抗干扰介损测试仪高压端Hz。
(4)接线完毕,检查接线,经工作负责人允许开始测试。
(5)开始测试,接通电源,打开仪器“开关”按钮,仪器开始自检。
(6)选择接线方式“反接”,选择试验电压2KV,打开高压允许开关仪器开始测试。
(8)试验时操作人员手放于“开关”按钮或“高压允许”按钮上,时刻关注周围情况,巡视人员应加强巡视,负责人履行监护制度。
(9)试验完毕,仪器自动降压到零,试验结束,打印并记录试验数据。
南方电网公司电流互感器现场试验作业指导书
![南方电网公司电流互感器现场试验作业指导书](https://img.taocdn.com/s3/m/d98c36398f9951e79b89680203d8ce2f0166651f.png)
电流互感器误差现场检查作业指导书编码:二○一○年十月作业指导书签名页目录1.合用范围 .......................................................... 错误!未定义书签。
2. 编写根据 ......................................................... 错误!未定义书签。
3. 作业流程 ......................................................... 错误!未定义书签。
4. 安全风险辨析与预控................................................ 错误!未定义书签。
5. 作业准备 ......................................................... 错误!未定义书签。
5.1 人员配置..................................................... 错误!未定义书签。
5.2 重要工器具及仪器仪表配置..................................... 错误!未定义书签。
6.作业措施......................................................... 错误!未定义书签。
6.1作业准备...................................................... 错误!未定义书签。
6.2 作业措施..................................................... 错误!未定义书签。
7.质量控制措施及检查原则.......................................... 错误!未定义书签。
互感器电容式电压互感器的介损试验作业指导书1
![互感器电容式电压互感器的介损试验作业指导书1](https://img.taocdn.com/s3/m/3768df304a7302768e9939d9.png)
互感器电容式电压互感器的介损试验作业指导书 11.1该项目适用范围
电容式电压互感器
11.2试验时使用的仪器
数字式自动介损仪
11.3测量步骤
电容式电压互感器接线如图11所示,
由电容分压器(包括主电容器C 1,分压电
容器C 2)、中间变压器(即中间电压互感器
TV )、共振电抗器L 1、载波阻抗器L 2及阻
尼电阻器R 等元件组成。
其介质损耗角tg
δ值的测试,可分单元件试验。
例如,对电容器,可照电力电容器的要求进行试验;对中间变压器,可选用“自激法”或“末端屏蔽法”,均可得到有效的结果。
数字式自动介损仪测试方法
前面介绍的都是QS19型电桥在现场测试方法,当使用数字测试仪时,如果数字仪器是外接高压试验变压器加压,上述的几种方法都可应用于测量;如果仪器是内带高压电源,自动施加2、10kV 高压输出时,则可用末端屏蔽法或首端屏蔽法进行测量;当外电场干扰严重时,如用60Hz 试验电源,则效果更佳。
图11 电容式电压互感器接线图
F 保护闸隙;S 短路开关。
电流互感器标准作业指导书
![电流互感器标准作业指导书](https://img.taocdn.com/s3/m/9272102feff9aef8941e066a.png)
电流互感器检验工作作业指导书1.工作目的:通过对电流互感器的定期检验,对装置性能予以检查,使其能正确将一次电流传送到工作侧,确保电流互感器正确稳定地运行。
2.工作内容:2.1电流互感器绝缘试验。
2.2电流互感器直流电阻试验。
2.3电流互感器绕组极性试验。
2.4电流互感器变比试验。
2.5电流互感器伏安特性试验。
2.6电流互感器二次回路负载实验。
3.使用范围:本作业指导书适用于我局所有变电站的电流互感器定期检验。
4.资源配置:4.1人员配置:工作负责人1人,试验人员3人。
4.2 设备配置:4.3资料配置:作业指导书、工作任务书、危险因素明白卡、电流互感器卡片、定值通知单、电流电压回路展开图、端子箱安装图、开关柜安装接线图、断路器机构安装图。
5.作业流程图:附图16.作业流程:6.1现场安全措施6.1.1 组织措施6.1.1.1 工作负责人负责填写工作、危险因素明白卡,并经签发人签发。
6.1.1.2工作负责人办理工作许可手续后,对工作票中安全措施进行检查。
6.1.1.3工作区间开关在断开位置,隔离刀闸确已拉开。
6.1.1.4 接地线装设接地刀闸符合工作要求。
6.1.1.5 悬挂的标示牌和装设的遮拦符合工作票要求。
6.1.1.6工作区间与带电间隔的安全距离符合《电业安全工作规程(发电厂和变电所电气部分)》要求。
6.1.1.7 工作负责人宣读工作票内容,交待安全注意事项,并分派工作任务。
6.1.2 技术措施: 工作负责人监护,工作班成员执行保证安全的技术措施。
6.1.2.1 在端子箱(开关柜)端子排上断开被试电流互感器二次回路所有连片。
6.1.2.2 拆除被试电流互感器各组二次回路的永久接地点。
6.1.2.3 工作负责人检查工作任务书中填写的技术措施是否全部执行。
6.2电流互感器试验:工作负责人为全部工作的监护人。
6.2.1 工作班成员检查并记录互感器的铭牌参数应完整并与上次检验记录应一致。
6.2.2 工作班成员检查电流互感器二次绕组接线的正确性及端子排引线外螺钉压接的可靠性。
互感器试验操作指导书
![互感器试验操作指导书](https://img.taocdn.com/s3/m/5535156f25c52cc58bd6be4a.png)
互感器试验操作指导书一.电流互感器例行试验:1.二次绕组工频耐压试验:方法:火线接一个短路后的二次绕组电压3kV,时间60S。
其他二次绕组及tanδ端子短路后接地2.tanδ端子工频耐压试验:方法:火线接tanδ端子电压5kV,时间60S,其他二次绕组短路后接地图中:T-调压器 YD-试验变压器3.tanδ端子介损测量图中:T-调压器 YD-试验变压器Cn-标准电容器 G-检流计R3,R4-桥臂电阻 C4-桥臂电容方法:火线接tanδ端子电压3kV,所有二次绕组短接测量线,底座接地。
4.V-A曲线测量方法:火线接二次绕组一个端子,地线接二次绕组另一个端子,加按设计给的电压,电流。
其他二次绕组开路。
图中:T-调压器 YD-试验变压器5、电流互感器成品tanδ、局部放电、工频耐压试验方法:由于我们的设备没有耦合电容器所以采用分段试验。
即先局放和耐压,后tanδ测量,按下图试验。
(局放试验先校方波)电路图如下:图中:T—调压器 B—试验变压器C1、C2—电容分压器 Cn—标准电容器CTx—被试电流互感器 Ck—耦合电容Zm—测量阻抗 PD—局部放电仪6. 匝间过电压试验方法:A加额定一次连续热电流,选定一个二次绕组,时间60S,其他二次绕组短路后接地B加峰值电压4500V,选定一个二次绕组,时间60S,其他二次绕组短路后接地图中:T—调压器YCWD—大电流试验变压器A—电流表V—峰值电压表CTx—被试电流互感器CTn—标准电流互感器7. 误差测量方法:按规定加额定一次电流,选定一个二次绕组,串额定负荷,测量比差和角差,其他二次绕组短路后接地。
同时也是电桥法端子标志检验,按同名端接线。
图中:T—调压器YCWD—大电流试验变压器CTx—被试电流互感器CTn—标准电流互感器互感器试验操作指导书二、电磁式电压互感器例行试验1.二次绕组之间对一次末端及段间工频耐压试验方法:火线接一个短路后的二次绕组电压3kV,时间60S。
互感器试验作业指导书
![互感器试验作业指导书](https://img.taocdn.com/s3/m/c08ac18e03d276a20029bd64783e0912a2167c99.png)
互感器试验作业指导书2018 年 09 月1、目的为了保证互感器抽检试验过程受控,实现检验结果的有效性和正确性,特制定本次抽检试验方案。
2、适用范围适用于公司系统招标采购的10(6)kV~20kV电流互感器、电磁式电压互感器、电容式电压互感器的抽检工作。
3、试验项目、试验环境及所依据标准5、试验方法及结果判定5.1温升试验1试验种类型式试验。
2试验设备调压器标准电压互感器标准电流互感器3测量仪器功率分析仪;变压器直流电阻测试仪;多路温度测试仪。
4一般要求试验应在10℃~40℃环境温度;试验采用:短路法;试品周围2m以内不得有墙壁、热源、堆积物及外来辐射气流等干扰;试验时施加的总损耗应是最大总损耗分接下的损耗,在第二阶段施加的电流,应是最大电流分接的电流。
5试验前的准备被试品油箱及测量仪器接地端必须牢固接地;油浸变压器应放气(包括有载开关及冷却系统);布置测温传感器或温度计;测量冷电阻。
6接线原理图被试电流互感器接线状态与运行时相同,并带有对应于额定输出功率因数为1的负荷。
7试验方法7.1 被试品温度的测量7.1.1 冷却空气(环境温度)的测量:温度传感器或温度计在试品周围不少于4个,距冷却表面1~2m,高度为冷却表面高度的一半。
温度计应插入油不少于1000ml 的悬空金属油杯中,其时间常数应为2小时,。
7.1.2 油浸变压器温度的测量顶层油温度的测量:顶层油的温度测量,用1个浸入油箱内顶层油中的温度传感器确定的,传感器应放置在箱盖测温用的支座内。
底部油温度的测量:用置于散热器下部的传感器来测定的。
油平均温度的测量:顶层油温度和底部油温度的平均值。
7.2 试验参数的计算试验时施加的一次电流为额定连续热电流。
7.3 试验方法试验电压的施加应零起升压,发电机组或调压器输出开关合闸后,立即观察电源及被试品测量系统的电流与电压指示,无异常后开始升压,在电压表可以测量出数值后,应对三相电压进行测量(三相试验),三相电压应平衡(不对称度小于3%),然后开始连续升压,在升压过程中应连续观察所有测量仪表的指示状况,无异常应保持输入损耗为恒定。
220KV电流互感器试验作业指导书
![220KV电流互感器试验作业指导书](https://img.taocdn.com/s3/m/84a4429a58fafab068dc02ab.png)
220KV电流互感器试验作业指导书1X围本作业指导书适用于我厂220KV电流互感器试验作业,包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
该试验的目的是判定220KV电流互感器的状况,能否投入使用或继续使用。
制定本指导书的目的是规X试验操作、保证试验结果的准确性,为设备运行、监督、检修提供依据。
2规X性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气试验方法中国电力3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。
3.3试验现场应装设围栏与警示带对外悬挂“止步,高压危险”并派人看护。
3.4为保证人身和设备安全,在进行绝缘电阻测量后应对试品充分放电。
3.5所带的常用工具、量具应认真清点,严禁遗留在设备内。
3.6整个试验中指定专人进行指挥、协调,并在升压时高声呼唱。
3.7进行高压试验时,要求必须在试验设备周围设围栏并有专人监护,负责升压的人要随时注意周围的情况,一旦发现异常应立刻断开电源停止试验,查明原因并排除后方可继续试验。
3.8参加检修的人员必须熟悉本作业指导书,并能熟记熟背本书的检修项目,工艺质量标准等。
4设备信息5现场准备与工具仪器准备5.2工作准备□工器具已准备完毕,材料、试验仪器已落实。
□作业文件已组织学习,工作组成员熟悉本作业指导书内容。
W15.3办理相关工作票□检查验证工作票。
W26试验项目220KV电流互感器试验包括以下试验项目:a)测量绝缘电阻。
b)介质损耗与电容量测量试验。
c)绝缘油试验。
7试验工序与质量标准7.1测量绝缘电阻7.1.1试验目的□有效发现设备整体受潮和脏污,以与绝缘击穿和严重过热老化等缺陷。
7.1.2适用X围□交接、大修、预试、必要时。
7.1.3使用仪器□2500V绝缘摇表。
电流互感器介质损耗试验作业指导书
![电流互感器介质损耗试验作业指导书](https://img.taocdn.com/s3/m/84b1c878b307e87101f696cb.png)
电流互感器介质损耗试验作业指导书试验目的:能有效发现绝缘受潮、劣化以及套管绝缘损坏等缺陷;测量电容型电流互感器末屏对地的tanδ主要是检查电流互感器底部和电容芯子表面的绝缘状况。
试验仪器:泛华AI-6000E自动抗干扰精密介损测试仪试验接线:(1)一次绕组对末屏tanδ(2)末屏对地tanδ试验步骤:1)办理工作许可手续;2)向工作人员交代工作内容、人员分工、带电部位,进行危险点告知,并履行确认手续后开工;3)准备试验用的仪器、仪表、工具,所用仪器、仪表、工具应良好并在合格周期内;4)在试验现场周围装设围栏,打开高压警示灯,摆放温湿度计,必要时派专人看守;5)抄录被试电流互感器的铭牌参数;6)检查被试电流互感器的外观是否完好,必要时对套管进行擦拭和烘干处理;7)两人对电源盘进行验电,同时检测电源盘的漏电保护装置是否可靠动作;8)将介损测试仪水平放稳;9)按试验接线图进行接线;10)确认接线正确后,试验人员撤到绝缘垫上,相关人员远离被试品;11)大声呼唱,确认相关人员都在安全距离外,接通电源,打开仪器开关;12)正确设置仪器的参数,一次绕组对末屏采用正接线,试验电压10kV,末屏对地采用反接线,试验电压2kV;13)得到工作负责人许可后,按下“启动”按钮开始测量,测量完毕后记录测量数据;14)关闭仪器开关,断开电源;15)用放电棒对电流互感器充分放电;16)拆除试验接线(先拆测量线,再拆接地线,拆接地线时先拆设备端,再拆接地端);17)整理仪器,记录温度和湿度,把仪器放回原位;18)测量数值与标准或历史数据比较,判断是否合格,撰写试验报告。
试验标准:交接标准:1)互感器的绕组tanδ测量电压应为10 kV,末屏tanδ测量电压为2 kV;2)66kV和110kV油纸绝缘,tanδ≤0.008(注意值);3)220kV油纸绝缘,tanδ≤0.006(注意值);4)330kV和500kV油纸绝缘,tanδ≤0.005(注意值);5)末屏对地,tanδ≤0.02(注意值);6)当对绝缘性能有怀疑时,可采用高压法进行试验,在(0.5~1)Um/√3范围内进行,tanδ变化量不应大于0.002,电容变化量不应大于0.5%。
电流互感器绕组介质损耗因数tgδ试验
![电流互感器绕组介质损耗因数tgδ试验](https://img.taocdn.com/s3/m/da221c26770bf78a652954e6.png)
电流互感器绕组介质损耗因数tgδ试验一、工作目的能有效发现局部集中性的和整体分布性的缺陷,测量电容式电流互感器末屏对地的tgδ主要检查电流互感器底部和电容芯子表面绝缘状态。
二、工作对象电容式电流互感器三、知识准备第二篇各类电力设备的预防性试验第八章互感器试验标题二测量电流互感器的电容量C和tgδ四、工作器材准备全自动抗干扰介损测试仪、安全围栏、标示牌、放电棒、现场原始记录本、专用导线。
五、工作危险点分析见通用危险点六、工作接线图正接线测一次对二次及地的tgδ反接线测末屏对地的tgδ七、工作步骤正接线测一次对二次及地的tgδ(1)将全自动抗干扰介损测试仪可靠接地。
(2)二次端口端接接地。
(3)一次L1和L2端接接全自动抗干扰介损测试仪高压端Hz。
(4)末屏接全自动抗干扰介损测试仪测试端Cx。
(5)接线完毕,检查接线,经工作负责人允许开始测试。
(6)开始测试,接通电源,打开仪器“开关”按钮,仪器开始自检。
(7)选择接线方式“正接”,选择试验电压10KV,打开高压允许开关仪器开始测试。
(8)试验时操作人员手放于“开关”按钮或“高压允许”按钮上,时刻关注周围情况,巡视人员应加强巡视,负责人履行监护制度。
(9)试验完毕,仪器自动降压到零,试验结束,打印并记录试验数据。
(10)检查数据可靠性。
检查完毕后拆除试验接线,先拆接线后拆地线。
并清理试验现场。
反接线测末屏对地的tgδ(1)将全自动抗干扰介损测试仪可靠接地。
(2)二次端口端接接地。
(3)末屏接全自动抗干扰介损测试仪高压端Hz。
(4)接线完毕,检查接线,经工作负责人允许开始测试。
(5)开始测试,接通电源,打开仪器“开关”按钮,仪器开始自检。
(6)选择接线方式“反接”,选择试验电压2KV,打开高压允许开关仪器开始测试。
(8)试验时操作人员手放于“开关”按钮或“高压允许”按钮上,时刻关注周围情况,巡视人员应加强巡视,负责人履行监护制度。
(9)试验完毕,仪器自动降压到零,试验结束,打印并记录试验数据。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电流互感器介质损耗试验作业指导书
试验目的:
能有效发现绝缘受潮、劣化以及套管绝缘损坏等缺陷;测量电容型电流互感器末屏对地的tanδ主要是检查电流互感器底部和电容芯子表面的绝缘状况。
试验仪器:
泛华AI-6000E自动抗干扰精密介损测试仪
试验接线:
(1)一次绕组对末屏tanδ
(2)末屏对地tanδ
试验步骤:
1)办理工作许可手续;
2)向工作人员交代工作内容、人员分工、带电部位,进行危险点告知,并履行确认手续后开工;
3)准备试验用的仪器、仪表、工具,所用仪器、仪表、工具应良好并在合格周期内;
4)在试验现场周围装设围栏,打开高压警示灯,摆放温湿度计,必要时派专人看守;
5)抄录被试电流互感器的铭牌参数;
6)检查被试电流互感器的外观是否完好,必要时对套管进行擦拭和烘干处理;
7)两人对电源盘进行验电,同时检测电源盘的漏电保护装置是否可靠动作;
8)将介损测试仪水平放稳;
9)按试验接线图进行接线;
10)确认接线正确后,试验人员撤到绝缘垫上,相关人员远离被试品;
11)大声呼唱,确认相关人员都在安全距离外,接通电源,打开仪器开关;
12)正确设置仪器的参数,一次绕组对末屏采用正接线,试验电压10kV,末屏对地采用反接线,试验电压2kV;
13)得到工作负责人许可后,按下“启动”按钮开始测量,测量完毕后记录测量数据;
14)关闭仪器开关,断开电源;
15)用放电棒对电流互感器充分放电;
16)拆除试验接线(先拆测量线,再拆接地线,拆接地线时先拆设备端,再拆接地端);
17)整理仪器,记录温度和湿度,把仪器放回原位;
18)测量数值与标准或历史数据比较,判断是否合格,撰写试验报告。
试验标准:
交接标准:
1)互感器的绕组tanδ测量电压应为10 kV,末屏tanδ测量电压为2 kV;
2)66kV和110kV油纸绝缘,tanδ≤0.008(注意值);
3)220kV油纸绝缘,tanδ≤0.006(注意值);
4)330kV和500kV油纸绝缘,tanδ≤0.005(注意值);
5)末屏对地,tanδ≤0.02(注意值);
6)当对绝缘性能有怀疑时,可采用高压法进行试验,在(0.5~1)Um/√3范围内进行,tanδ变化量不应大于0.002,电容变化量不应大于0.5%。
状态检修标准:
1)互感器的绕组tanδ测量电压应为10 kV,末屏tanδ测量电压为2 kV;
2)电容量初值差不超过±5%(警示值);
3)66kV和110kV油纸绝缘,tanδ≤0.008(注意值);
4)220kV和330kV油纸绝缘,tanδ≤0.007(注意值);
5)500kV及以上油纸绝缘,tanδ≤0.006(注意值);
6)聚四氟乙烯缠绕绝缘设备,tanδ≤0.005(注意值);
7)末屏对地,tanδ≤0.015(注意值);
8)如果介损测量值异常,可测量介质损耗因数与测量电压之间的关系曲线,测量电压从10kV到Um/√3,介质损耗因数的增量应不大于±0.003,且介质损耗因数不超过0.007(Um≥550kV)、0.008(Um为363kV和252kV)、0.01(Um为126kV和72.5kV),电容变化量不应大于0.5%。
试验注意事项:
1)tanδ和电容量除与试验标准比较外,还应与出厂值,交接试验值、历次试验值相比较,观察其发展趋势,根据设备的具体情况,即使数值仍低于标准,如果增长迅速,也应引起充分注意;
2)与同型设备、同组设备相间比较,不应有明显的差异;
3)温度对电流互感器的影响较复杂,取决于油和纸的综合性能,一般良好的绝缘油是非极性介质,油的tanδ主要是电导损耗,其随温度的升高而增大,而纸是极性介质,其tanδ由偶极子的松弛损耗所决定的,一般情况下,纸的tanδ在-40℃~60℃的范围内随温度的升高而减小,因此不含导电杂质和水分的良好油纸绝缘在此温度范围内tanδ没有明显的变化,可不进行温度换算。
当绝缘油中含有水分或杂质时,tanδ随温度增加而明显增加,则认为绝缘存在缺陷;
4)湿度的影响,当湿度较大时大小瓷套表面附着上了小水珠,造成了表面绝缘电阻降低,使所测tanδ出现较大误差,甚至可能会出现负的tanδ,所以应在规定的湿度范围内测量tanδ,或采取擦拭、烘干等措施排除影响;
5)试验电压的影响,良好绝缘的tanδ不随电压的升高而明显增加,若绝缘内部有缺陷,则tanδ随试验电压的升高而明显增加。
6)电、磁场干扰影响测量结果,使用自动抗干扰介损测试仪效果良好;
7)被试互感器与接地网接触不良,影响测试结果。
试验周期:
1)交接时;
2)投运前;
3)大修后;
4)必要时;
66kV及以上3年,35kV及以下6年。
