2K314021 现浇(预应力)混凝土水池施工技术
(四)无粘结预应力施工 无粘结预应力的基本概念:
后张法无需预留管道与灌浆,而是将无粘 结预应力筋同普通钢筋一样铺设在结构模板设 计位置上,用预应力钢丝与非预应力钢丝绑扎 牢靠后浇筑混凝土;待混凝土达到设计强度后, 对无粘结预应力筋进行张拉和锚固,借助于构 件两端锚具传递预压应力。
2K314011 给水与污水处理工艺流程
二、污水处理 (一)处理方法与工艺 2.处理方法可根据水质类型分为物理处理法、 生物处理法、污水处理产生的污泥处置及化学 处理法,还可根据处理程度分为一级处理、二 级处理及三级处理等工艺流程。
2K314011 给水与污水处理工艺流程
(1)物理处理方法是利用物理作用分离和 去除污水中污染物质的方法。
2K314021 现浇(预应力)混凝土水池施工技术
(二)整体式现浇钢筋混凝土池体结构施工流程
SBS防水施工:在干燥的垫层涂刷沥青油——用喷灯烤SBS卷材 ——卷材上浇筑豆石混凝土
2K314021 现浇(预应力)混凝土水池施工技术
(二)整体式现浇钢筋混凝土池体结构施工流程
底板浇筑→池壁及柱浇筑→顶板浇筑→功能 性试验
一、厂站构筑物组成 (1)水处理(含调蓄)构筑物,指按水处理工艺设计的构 筑物。给水处理构筑物包括配水井、药剂间、混凝沉淀池、 澄清池、过滤池、反应池、吸滤池、清水池、二级泵站
2K314013 水处理场站的结构特点
一、厂站构筑物组成 (1) 污水处理构筑物包括进水闸井、进水泵房、格筛间、沉 砂池、初沉淀池、二次沉淀池、曝气池、氧化沟、生物塘、消 化池、沼气储罐等。
2K314013 水处理场站的结构特点
二、构筑物结构形式与特点 (2)工艺辅助构筑物多数采用钢筋混凝土结构, 特点是构件断面较薄,结构尺寸要求精确;少数 采用钢结构预制,现场安装,如出水堰等。 (5)工艺管线中给水排水管道越来越多采用水流 性能好、抗腐蚀性高、抗地层变位性好的PE管、 球墨铸铁管等新型管材。
2K314021 现浇(预应力)混凝土水池施工技术
2、无粘结预应力筋布置安装 (1)锚固肋数量和布置,应符合设计要求;设计 无要求时,应保证张拉段无粘结预应力筋长不超 过50m,且锚固肋数量为双数。
2K314021 现浇(预应力)混凝土水池施工技术
2、无粘结预应力筋布置安装 (2)安装时,上下相邻两无粘结预应力筋锚固位置应错 开一个锚固肋;以锚固肋数量的一半为无粘结预应力筋分 段(张拉段)数量;每段无粘结预应力筋的计算长度应考 虑加入一个锚固肋宽度及两端张拉工作长度和锚具长度。 (3)应在浇筑砼前安装、放置;浇筑砼时,严禁踏压撞 碰无粘结预应力筋、支撑架以及端部预埋件。 (4)无粘结预应力筋不应有死弯,有死弯时必须切断。 (5)无粘结预应力筋中严禁有接头。
2K314012 给水与污水处理厂试运行
一、试运行目的与内容 (一)试运行目的 (1) 对土建工程和设备安装进行全面、系统的质量检查和 鉴定,以作为工程质量验收的依据; (2) 通过试运行发现土建工程和设备安装存在的缺陷,以 便及早处理,避免事故发生。 (3) 通过试运行考核主辅机械协联动作的正确性,掌握设 备的技术性能,制定运行必要的技术数据和操作规程。
ຫໍສະໝຸດ Baidu
一般地表水处理厂广泛采用的常规处理流程,适用于浊度小
原水→混凝、
于3mg/L河流水。河流小溪水浊度经常较低,洪水时含砂量
沉淀或澄清→过滤→消毒 大,可采用此流程对低浊度、无污染的水不加凝聚剂或跨越
沉淀直接过滤。
原水→调蓄预沉→自然预 高浊度水二级沉淀,适用于含砂量大,砂峰持续时间长, 沉淀或混凝沉淀→混凝沉 预沉后原水含砂量应降低到1000mg/L一下。适用于中 淀或澄清→过滤→消毒 小型水厂,有时在滤池后建造清水调蓄池。
2K314013 水处理场站的结构特点
一、厂站构筑物组成 (2)工艺辅助构筑物,指主体构筑物的走 道平台、梯道等的细部结构工程。 (3)辅助建筑物 (4)配套工程。 (5)工艺管线。
2K314013 水处理场站的结构特点
二、构筑物结构形式与特点 (1)水处理(调蓄)构筑物和泵房多数采 用地下或半地下钢筋混凝土结构,特点是 构件断面较薄,属于薄板或薄壳型结构, 配筋率较高,具有较高抗渗性和良好的整 体性要求。少数构筑物采用土膜结构(如 氧化塘或生物塘等),面积大且有一定深 度,抗渗性要求较高。
沉淀池
接触池
出水
——污水流程 -----污泥流程
脱水
污泥消化
填埋
脱水
农田
图2K314011—1 一级处理工艺流程
2K314011 给水与污水处理工艺流程
2.二级处理以氧化沟为例。主要去除污水中 呈胶体和溶解状态的有机污染物质。通常采用 的方法是微生物处理法,具体方式有活性污泥 法和生物膜法。经过二级处理后,BOD5去除 率可达90%以上,二沉池出水能达标排放。
(2)氧化沟是传统活性污泥法的一种改型, 污水和活性污泥混合液在其中循环流动,动力 来自于转刷与水下推进器。一般不需要设置初 沉池,并且经常采用延时曝气。
2K314011 给水与污水处理工艺流程
3.三级处理是在一级处理、二级处理之后, 进一步处理难降解的有机物既可导致水体富 营养化的氮、磷等可溶性无机物等。三级处 理常用于二级处理以后,以进一步改善水质 和达到国家有关排放标准为目的。三级处理 使用的方法有生物脱氮除磷、混凝沉淀(澄 清、气浮)、过滤、活性炭吸附等。
(二)整体式现浇钢筋砼池体结构施工流程 测量定位→土方开挖及地基处理→垫层施工→
防水层施工→底板浇筑→池壁及柱浇筑→顶板浇筑 →功能性试验。 (三)单元组合式现浇钢筋砼水池工艺流程
土方开挖及地基处理→中心支柱浇筑→池底防 渗层施工→浇筑池底砼垫层→池内防水层施工→池 壁分块浇筑→底板分块浇筑→底板嵌缝→池壁防水 层施工→功能性试验。
2K314021 现浇(预应力)混凝土水池施工技术
2.施工工艺流程
托架筋 安装内模板铺设→非预应力筋→安装托架筋、承压板、螺旋筋
2K314021 现浇(预应力)混凝土水池施工技术
2.施工工艺流程
安装内模板铺设→非预应力筋→安装托架筋、承压板、螺旋筋
2K314021 现浇(预应力)混凝土水池施工技术
去除水中病毒和细菌,保证饮水卫生和生产用水安全。 降低水中钙、镁离子含量,使硬水软化。
去除地下水中所含过量的铁和锰,使水质符合饮用水要求
常用处理工艺流程及适用条件 表2K314011—2
工艺流程
适用条件
原水→简单处理(如筛网 隔滤或消毒)
水质较好
一般用于处理浊度和色度较低的湖泊水和水库水,进水悬浮 原水→接触过滤→消毒 物一般小于100mg/L,水质稳定、变化小且无藻类繁殖。
2K314011 给水与污水处理工艺流程
2K314011 给水与污水处理工艺流程
(1)活性污泥处理系统,在当前污水处理领域, 是应用最为广泛的处理技术之一,曝气池是其反应 器。污水与污泥在曝气池中混合,污泥中的微生物 将污水中复杂的有机物降解,并用释放出的能量来 实现微生物本身的繁殖和运动等。
2K314011 给水与污水处理工艺流程

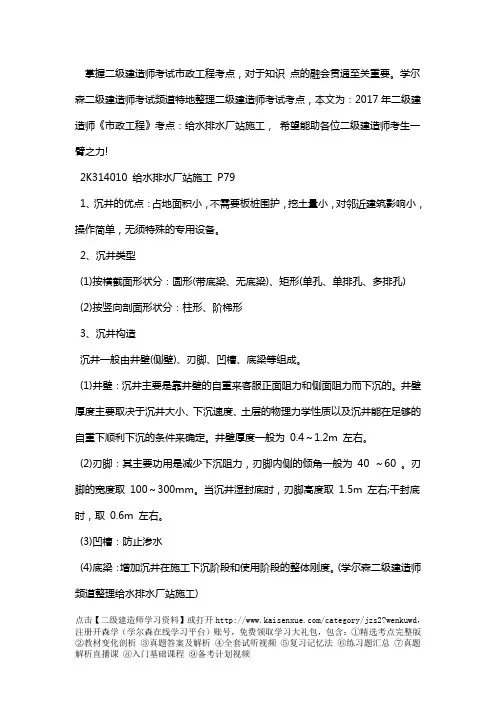

2K314000 城镇水处理场站工程
2K314010 水处理场站工艺技术与结构特点
2K314011 给水与污水处理工艺流程 一、给水处理 (一)处理方法与工艺 1.水中含有的杂质,分为无机物、有机物和 微生物三种,也可按杂质的颗粒大小以及存在 形态分为悬浮物质、胶体和溶解物质三种。
2K314011 给水与污水处理工艺流程
穿墙螺栓
止水环
螺纹钢
工具式对拉螺栓
锥形连接头
固定模板端
加堵块的一次性对拉螺栓
塑料堵块
止水环
2K314021 现浇(预应力)混凝土水池施工技术
3 、对跨度不小于4m的现浇钢筋砼梁、板,其 模板应按设计要求起拱;设计无具体要求时, 起拱高度宜为跨度的1/1000~3/1000。
2K314021 现浇(预应力)混凝土水池施工技术
2K314021 现浇(预应力)混凝土水池施工技术
二、施工技术要点 (一)模板、支架施工 1、模板及其支架应满足浇筑砼时的承载 能力、刚度和稳定性要求,且应安装牢固。 2、各部位的模板安装位置正确、拼缝紧密不 漏浆;对拉螺栓、垫块等安装稳固;模板上的预 埋件、预留孔洞不得遗漏,且安装牢固;在安 装池壁的最下一层模板时,应在适当位置预留 清扫杂物用的窗口。在浇筑砼前,应将模板内 部清扫干净,经检验合格后,再将窗口封闭。
6、池壁与顶板连续施工时,池壁内模立柱不得同时作为顶 板模板立柱。顶板支架的斜杆或横向连杆不得与池壁模板的 杆件相连接。池壁模板可先安装一侧,绑完钢筋后,分层安 装另一侧模板,或采用一次安装到顶而分层预留操作窗口的 施工方法。
(二)止水带安装 2、塑料或橡胶止水带接头应采用热接,不得采用叠接。 4、金属止水带接头应按其厚度分别采用折叠咬接或搭接;搭接长度不得小于 20mm,咬接或搭接必须采用双面焊接。 6、止水带安装应牢固,位置准确,其中心线应与变形缝中心线对正,带面不得有 裂纹、孔洞等。不得在止水带上穿孔或用铁钉固定就位。 (三)钢筋施工
2K314012 给水与污水处理厂试运行
一、试运行目的与内容 (一)试运行目的 (4) 结合运行进行一些现场测试,以便进行技术经 济分析,满足设备运行安全、低耗、高效的要求。 (5) 通过试运行确认水厂土建和安装工程质量符合 规程、规范要求,以便进行全面的验收和移交工作。
2K314013 水处理场站的结构特点
2K314020 水处理场站工程施工

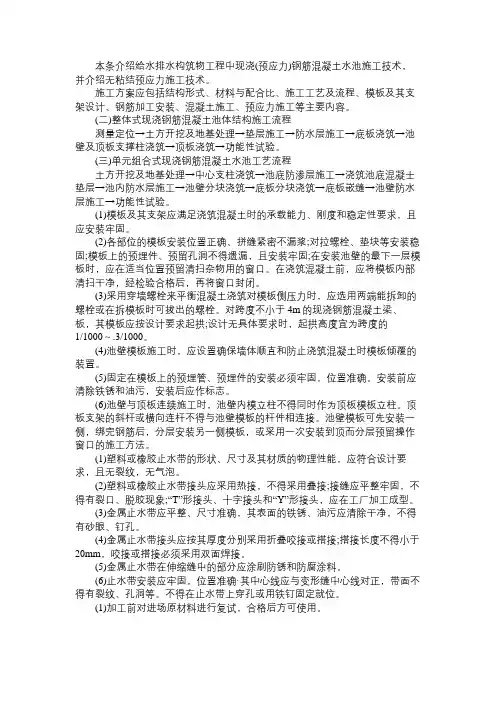

2K314021 现浇(预应力)混凝土水 池施工技术 一、施工方案与流程 (一)施工方案
施工方案应包括结构形式、材料 与配比、施工工艺及流程、模板及其 支架设(支架设计、验算)、钢筋加 工安装、砼施工、预应力施工等主要 内容。
2K314021 现浇(预应力)混凝土水池施工技术
2K314021 现浇(预应力)混凝土水池施工技术
(二)整体式现浇钢筋混凝土池体结构施工流程 测量定位→土方开挖及地基处理→垫层施工
→防水层施工→底板浇筑→池壁及柱浇筑→顶板 浇筑→功能性试验。
土方开挖
2K314021 现浇(预应力)混凝土水池施工技术
(二)整体式现浇钢筋混凝土池体结构施工流程
地基处理 验槽是热门考点,主要是涉及到 验槽人员,由建设单位组织,勘 察、设计和监理施工单位参加。
2.施工工艺流程
1K414021 现浇(预应力)混凝土水池施工技术
3.无粘结预应力筋布置安装 (1)锚固肋数量和布置,应符合设计要求;设计无要求 时,应保证张拉段无粘结预应力筋长不超过50m,且锚 固肋数量为双数。
2K314021 现浇(预应力)混凝土水池施工技术
(四)无粘结预应力施工 1、无粘结预应力筋技术要求 (1)预应力筋外包层材料,应采用聚乙烯或聚丙烯,严禁 使用聚氯乙烯;外包层材料性能应满足《无粘结预应力砼 结构技术规程》JGJ 92-2016的要求。 (2)预应力筋涂料层应采用专用防腐油脂,其性能应满足 《无粘结预应力砼结构技术规程》JGJ 92 -2016的要求; (3)必须采用I类锚具,锚具规格应根据无粘结预应力筋 的品种、张拉吨位以及工程使用情况选用。
2K314011 给水与污水处理工艺流程
(二)工艺流程 1.一级处理工艺流程如图2K314011-1 所示。主要针对水中悬浮物质,常采用 物理方法,经过一级处理后,污水悬浮 物去除可达40%左右,附着于悬浮物的 有机物也可去除30%左右。
2K314011 给水与污水处理工艺流程
投氯
城市污水
格栅
沉砂池
常用方法有筛滤截留、重力分离、离 心分离等,相应处理设备主要有格栅、沉 砂池、沉淀池及离心机等。其中沉淀池同 城镇给水处理中的沉淀池。
2K314011 给水与污水处理工艺流程
(2)生物处理法是利用微生物的代谢作用,去除 污水中有机物质的方法。常用的有活性污泥法、生 物膜法等,还有氧化塘及污水土地处理法。 (3)化学处理法,用于城市污水处理,混凝法类 同于城市给水处理。 3.污泥需处理才能防止二次污染,其处置方法常 有浓缩、厌氧消化、脱水及热处理等。
3.常用的给水处理方法 常用的给水处理方法 2K314011—1
自然沉淀 混凝沉淀
用以去除水中粗大颗粒杂质。 使用混凝药剂沉淀或澄清去除水中胶体和悬浮杂质等。
过滤
使水通过细孔性滤料层,截流去除经沉淀或澄清后剩余的细微杂质;或 不经过沉淀,原水直接加药、混凝、过滤去除水中胶体和悬浮杂质。
消毒 软化 除铁除锰
