工厂电气控制设备试卷
2《工厂电气控制设备》项目二测试试卷
《工厂电气设备控制》项目二测试卷班级姓名学号得分一、填空题（每空0.5分，共35分）1．按钮的触点允许通过的电流较，一般不超过 A,是一种常用的电器。
2．按钮按不受外力作用（即静态）时触点的分合状态，可以分为、、。
3．接触器的控制对象主要是，还可以控制电热设备、电焊机、电容器等其他负载。
4．接触器按种类，可分为直流接触器和交流接触器两大类。
5．交流接触器主要由、、及辅助部件等组成。
6．交流接触器的电磁系统主要由、、三部分组成。
7．交流接触器发热的主要部件是，一般用E形叠压而成，其目的是减少铁心的和损耗。
8．交流接触器常采用、、灭弧装置。
9．常用的CJ10等系列交流接触器在 %～ %的额定电压下，能保证可靠地吸合。
10．直流接触器发热的主要部件是。
直流接触器线圈中通过的是直流电，铁心中不会产生和损耗，因此，其铁心可用制成。
11．由于直流接触器主触点在分断较大直流电流时会产生强烈的电弧，所以直流接触器一般采用灭弧装置结合其他灭弧方法灭弧。
12．热继电器是利用流过热继电器的电流所产生的而动作的自动保护电器。
13．热继电器主要与配合使用，用作电动机的保护、保护、电流不平衡运行保护及其他电气设备发热状态的控制。
14．热继电器在安装时，其热元件应联在电路中，动断触点应联在电路中。
15．热继电器的结构形式可根据电动机定子绕组的连接方式来选择。
作三角形联结的电动机应选用的热继电器。
16．当松开按钮后，接触器通过自身的触点使其线圈保持的作用称为自锁；与起动按钮并联起自锁作用的辅助动合触点称为。
17．接触器自锁正转控制线路中，除了利用熔断器作保护外，还具有和保护作用。
18．电气控制线路电路图，一般分为、和三部分绘制。
19．在电气控制线路电路图中，主电路通过的是电动机的电流，电流较大。
主电路一般画在电路图的侧并垂直电源电路。
20．在电气控制线路电路图中，辅助电路一般包括控制主电路工作状态的电路、显示主电路工作状态的电路、提供机床设备局部照明的电路等。

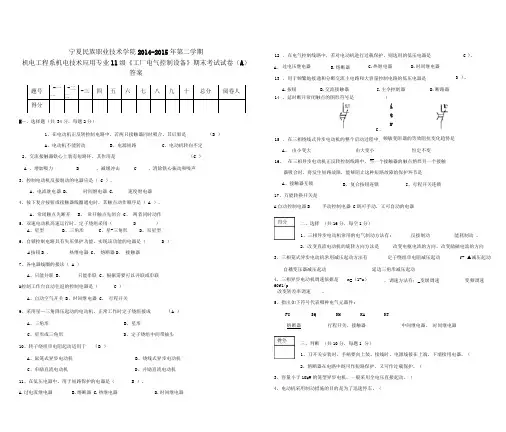

13级《工厂电气控制设备》期末考试试卷(A)答案
宁夏民族职业技术学院2014-2015年第二学期机电工程系机电技术应用专业11级《工厂电气控制设备》期末考试试卷（A）答案题号-一一-二二-三四五六七八九十总分阅卷人得分H—、选择题（共 34分，每题2分）1、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（B ）A、电动机不能转动B、电源短路C、电动机转向不定2、交流接触器铁心上装有短路环，其作用是（C ）A 、增加吸力B 、减缓冲击C 、消除铁心振动和噪声3、控制电动机反接制动的电器应是（ C ）。
A、电流继电器 B. 时间继电器 C. 速度继电器4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（ A ）。
A、常闭触点先断开B、常开触点先闭合C、两者同时动作5、双速电动机高速运行时，定子绕组采用（ D ）A、星型B、三角形C、星-三角形D、双星型6、自锁控制电路具有失压保护功能，实现该功能的电器是（ D ）A按钮B 、热继电器 C、熔断器D、接触器7、各电器线圈的接法（ A ）A、只能并联B、只能串联C、根据需要可以并联或串联&控制工作台自动往返的控制电器是（ C ）A、自动空气开关B、时间继电器C、行程开关9、采用星—三角降压起动的电动机，正常工作时定子绕组接成（A ）A、三角形B、星形C、星形或三角形D、定子绕组中间带抽头10、转子绕组串电阻起动适用于（B ）A、鼠笼式异步电动机B、绕线式异步电动机C、串励直流电动机D、并励直流电动机11、在低压电器中，用于短路保护的电器是（ B ）。
A.过电流继电器B.熔断器C.热继电器D.时间继电器12A.13141516、、在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是过电压继电器 B.熔断器 C.热继电器 D.时间继电器、用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是A.按钮B.交流接触器、延时断开常闭触点的图形符号是C.主令控制器D.断路器）。
C )。
1《工厂电气控制设备》项目一测试试卷
《工厂电气设备控制》项目一测试卷班级姓名学号得分一、填空题（每空1分，共40分）1．所谓电器，是根据特定的信号或要求，能自动或手动接通或断开电路，继续或连续地改变电路参数，实现对电量或量的切换、控制、保护、检测和调节等功能的电气设备。
2．根据电器工作电压的高低，电器可分为高压电器和低压电器。
直流额定电压 V 及以下，工作在交流50 Hz(或60Hz)，额定电压 V及以下的电器称为低压电器。
3．低压电器按其的不同，可分为有触点电器和无触点电器。
4．低压断路器又称为自动空气开关或空气断路器，简称。
5．断路器中的热脱扣器作保护用，其整定电流的大小可由电流调节装置调节。
6．断路器中的欠压脱扣器作和欠电压保护用。
7.低压断路器热脱扣器的整定电流应所控制负载的额定电流。
8．组合开关又称为，常用于50HZ交流额定电压为380Ｖ及以下或直流220Ｖ及以下的电气线路中，用于手动不频繁地接通或分断电路、换接电源和负载，或控制 KW以下小容量三相交流异步电动机的直接启动、停止和正反转控制。
9．可以使用表来检测低压断路器、组合开关各对触点的接触情况，可以用表来检测组合开关每两相触点之间的绝缘电阻和对外壳绝缘电阻。
10．熔断器是低压配电网络和电力拖动系统中用作的电器。
熔断器使用时，应联在被保护的电路中。
11．熔断器主要由、安装熔体的熔管、三部分组成。
12．熔断器的核心部分是。
13．RL系列熔断器熔断管内装有石英砂、熔丝和带小红点的熔断指示器，当从瓷帽玻璃窗口观测到带小红点的熔断指示器自动脱落时，表示熔丝已。
14．时间－电流特性是在规定工作条件下，表征流过熔体的电流与熔体熔断时间关系的曲线，它是一种特性曲线。
15．电路图是根据生产机械运动形式对电气控制系统的要求，采用国家统一规定的电气和，按照电气设备和电器的工作顺序排列，详细表示电路、设备或成套装置的全部基本组成和连接关系，但不涉及电气元件的结构尺寸、材料选用、安装位置和实际配线方法的一种简图。

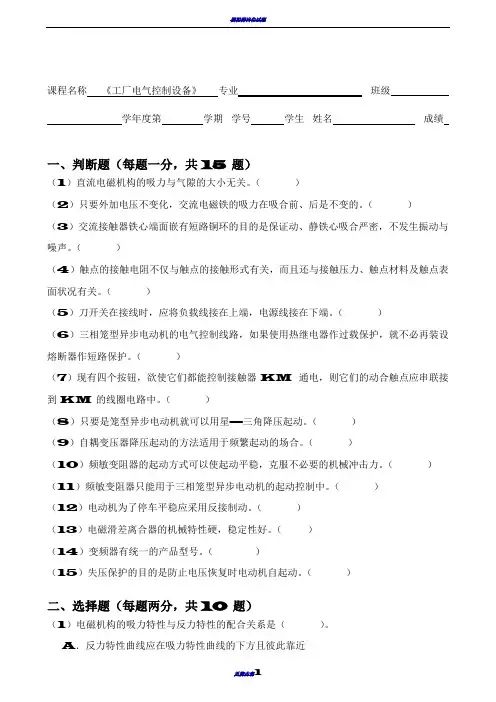

工厂电气控制设备A试卷
课程名称《工厂电气控制设备》专业班级学年度第学期学号学生姓名成绩一、判断题（每题一分，共15题）（1）直流电磁机构的吸力与气隙的大小无关。
（）（2）只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。
（）（3）交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生振动与噪声。
（）（4）触点的接触电阻不仅与触点的接触形式有关，而且还与接触压力、触点材料及触点表面状况有关。
（）（5）刀开关在接线时，应将负载线接在上端，电源线接在下端。
（）（6）三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
（）（7）现有四个按钮，欲使它们都能控制接触器KM通电，则它们的动合触点应串联接到KM的线圈电路中。
（）（8）只要是笼型异步电动机就可以用星—三角降压起动。
（）（9）自耦变压器降压起动的方法适用于频繁起动的场合。
（）（10）频敏变阻器的起动方式可以使起动平稳，克服不必要的机械冲击力。
（）（11）频敏变阻器只能用于三相笼型异步电动机的起动控制中。
（）（12）电动机为了停车平稳应采用反接制动。
（）（13）电磁滑差离合器的机械特性硬，稳定性好。
（）（14）变频器有统一的产品型号。
（）（15）失压保护的目的是防止电压恢复时电动机自起动。
（）二、选择题（每题两分，共10题）（1）电磁机构的吸力特性与反力特性的配合关系是（）。
A．反力特性曲线应在吸力特性曲线的下方且彼此靠近B．反力特性曲线应在吸力特性曲线的上方且彼此靠近C．反力特性曲线应在远离吸力特性曲线的下方D．反力特性曲线应在远离吸力特性曲线的上方（2）关于接触电阻，下列说法中不正确的是（）。
A．由于接触电阻的存在，会导致电压损失B．由于接触电阻的存在，触点的温度降低C．由于接触电阻的存在，触点容易产生熔焊现象D．由于接触电阻的存在，触点工作不可靠（3）甲乙两个接触器，欲实现联锁控制，则应（）。
A．在甲接触器的线圈电路中串入乙接触器的动断触点B．在乙接触器的线圈电路中串入甲接触器的动断触点C．在两接触器的线圈电路中互串入对方的动断触点D．在两接触器的线圈电路中互串入对方的动合触点（4）甲乙两个接触器，若要求甲工作后才允许乙接触器工作，则应（）。
3《工厂电气控制设备》项目三测试试卷
《工厂电气设备控制》项目三测试卷班级姓名学号一、填空题（每空2分，共24分）1．在实际生产中，想改变换气扇的旋转方向，使生产机械运动部件能够在正、反两个方向的运动，一般要求电动机能够实现控制。
2．要使三相交流异步电动机反转，就必须改变通入三相交流异步电动机定子绕组的，即把接入电动机三相电源进线中的对调接线。
3．在电动机正反转控制线路中，若接触器KM1、KM2的主触点同时闭合，将造成事故。
4．在电动机正反转控制线路中，为避免两个接触器KM1和KM2线圈同时通电动作，在正、反转控制回路中分别串接了对方接触器的一对触点。
5．接触器之间的相互制约作用称为接触器（或）。
实现这种作用的触点称为（或）。
6．操作接触器联锁正反转控制线路时，若要使电动机从一个旋转方向转变为另一个旋转方向时，必须先，才能按另一个旋转方向的起动按钮，否则由于接触器的联锁作用，不能实现反方向旋转。
7．在按钮和接触器双重联锁正反转控制线路中，正反转起动按钮的动断触点应在对方控制回路中。
8．在按钮和接触器双重联锁正反转控制线路中，要使电动机从一个旋转方向转为另一个旋转方向时，可以按下另一旋转方向的起动按钮。
二、选择题（请把正确答案的字母填入括号中,每题2分，共24分）1．在接触器联锁正反转控制线路中，为避免正反转接触器主触点同时闭合，造成两相电源短路，必须在正反转控制回路中分别串接对方接触器的（）A、联锁触点B、自锁触点C、主触点D、自锁触点和联锁触点2．在接触器联锁正反转控制线路中，其联锁触点应是对方接触器的（）A、主触点B、辅助动合触点C、辅助动断触点D、以上均可3．在操作接触器联锁正反转控制线路时，要使电动机从正转变为反转，正确的操作方法是（）A、直接按下反转起动按钮B、直接按下正转起动按钮C、先按下停止按钮，再按下反转起动按钮D、先按下停止按钮，再按下正转起动按钮4．在接触器联锁正反转控制线路中，若热继电器的一相热元件断路，则将造成（）A、正在正转运行的电动机缺相运行B、正在反转运行的电动机缺相运行C、电动机无论正反转均不能起动，发出“嗡嗡”声D、以上三种情况均有可能5．在接触器联锁正反转控制线路中，若热继电器的辅助动断触点接触不良，则将造成（）A、电动机不能正转起动B、电动机不能反转起动C、电动机正反转均能起动D、电动机正反转均不能起动6．在接触器联锁正反转控制线路中，若反转接触器的自锁触点接触不良，则将造成（）A、电动机反转不能起动B、电动机反转不能连续运转C、电动机正转不能连续运转D、电动机正反转均不能连续运转7．在接触器联锁正反转控制线路中，若电动机在正转运行时正常，在反转时发现电动机不能起动，且发出“嗡嗡”声，则其原因是（）A、反转接触器有一相主触点接触不良B、反转接触器有二相主触点接触不良C、热继电器热元件有一相断路D、主电路熔断器有一相熔体熔断8．在接触器联锁正反转控制线路中，若按下停止按钮，发现正转接触器不能断电释放，则其原因可能是（）A、正转接触器机械卡阻不能释放B、正转接触器主触点熔焊C、停止按钮动断触点粘连D、以上均有可能9．在接触器联锁正反转控制线路中，若按下停止按钮，发现正转接触器不能断电释放，这时应立即（）A、再次按下停止按钮B、切断电源开关C、取下主电路熔断器中的熔体D、取下控制电路熔断器中熔体10．在接触器联锁正反转控制线路中，若接触器KM1、KM2的自锁触点误接到对方起动按钮两端，则按下起动按钮时，将出现（）A、电动机正反向都能起动，但不能连续运转B、电动机正反向都不能起动C、电动机有一个方向能起动，但另一个方向不能起动D、以上说法均不正确11．在按钮和接触器双重联锁正反转控制线路中，正反转起动按钮的动断触点应（）A、串接在自己控制回路中B、串接在对方控制回路中C、并接在对方起动按钮两端D、以上均可12．在操作按钮和接触器双重联锁正反转控制线路时，要使电动机从反转转变为正转，正确的操作方法是（）A、可直接按下反转起动按钮B、可直接按下正转起动按钮C、必须先按下停止按钮，再按下反转起动按钮D、必须先按下停止按钮，再按下正转起动按钮三、综合题1．如图所示为电动机接触器联锁正反转控制线路的主电路，试补画出控制电路，并指出自锁触点和联锁触点，写出反转启动工作原理。
6《工厂电气控制设备》项目六测试试卷
《工厂电气设备控制》项目六测试卷班级姓名学号一、填空题（每空1分，共40分）1．时间继电器是一种利用或机械动作原理实现从得到信号起到触点（或延时断开）的自动控制电器。
2．在工厂电气控制设备中，时间继电器常作为按原则控制的元件或机床机械动作的控制元件。
3．空气阻尼式时间继电器又称为时间继电器，主要由、触点系统和三部分组成。
4．JS7-□A系列通电延时型与断电延时型空气阻尼式时间继电器的组成元件是相互通用的。
因此，只需要将通电延时动作型时间继电器的旋出固定螺钉后反转安装，即可转换为断电延时复位型时间继电器。
反之也可将断电延时型时间继电器转换成通电延时动作型时间继电器。
5．当发现空气阻尼式时间继电器延时触点很快动作或很长时间才动作，可通过调节将延时时间调整到合适时间。
6．电动机起动时，加在电动机定子绕组上的电压为电动机的额定电压，这种起动方式称为起动，也称为起动。
7．全压起动的优点是所用电气设备少，线路简单，维修量较小。
但全压起动时，电动机的起动电流较大，一般为电动机额定电压的倍。
8．通常规定：电源容量在以上，电动机容量在以下的三相交流异步电动机可以采用全压起动。
对于不能满足全压起动条件的三相交流异步电动机，均须采用起动方式。
9．降压起动是指利用起动设备将适当降低后，加到电动机的定子绕组上进行起动，待电动机起动运转后，再使其电压恢复到电压正常运转。
降压起动达到了减小的目的。
10．电动机的转矩与电源电压的平方成，所以降压起动将导致电动机的起动转矩。
因此，降压起动需要在电动机情况下进行。
11．常见的降压起动方式有软起动器起动、、、、延边三角形降压起动等几种。
12．定子绕组串接电阻降压起动是指在三相交流异步电动机起动时，把电阻串接在电动机的与之间，通过电阻的作用来降低定子绕组上的起动电压。
当电动机起动后，等转速达到一定值时，再将电阻，使电动机在电压下正常运行。
13．Y-△降压起动是指在电动机起动时，把定子绕组接成形，以降低起动电压，限制。
《工厂电气控制》试卷3
《电气控制设备》复习试卷(三)一．填空题（每格1分，共20分）1．熔断器型号RL1—15/2，R表示，L表示。
2．低压断路器用作电源总开关或电动机的控制开关时，在电源进线侧必须加装开关或等，以明显的断开点。
3．凸轮控制器操作时，手轮不能转动，应逐级启动，防止电动机的过大。
停止使用时，应将手轮准确在停在位。
4．交流接触器的触头按通断能力可分为和。
5．热继电器的形式有多种，其中式应用最多。
6.一般情况下，热继电器热元件的整定电流为电动机额定定电流的倍。
7．能耗制动又称，是当电动机切断交流电源后，立即在定子绕组的任意两相中通入，迫使电动机迅速停转的方法。
8．定子绕组串接电阻降压启动是在电动机启动时，把电阻串接在电动机与电源之间，通过电阻的分压作用来降低定子绕组上的启动电压。
待电动机启动后，再将电阻，使电动机在下正常运行。
9.电动机在运行过程中，常用的保护措施有保护、保护，过流保护、过压保护、失压保护、断相保护等。
10.电气设备的维修包括和两方面。
二.判断题（每题2分，共20分）1．在电动机控制线路中，熔断器既可以作短路保护电器使用，也可以作过载保护电器使用。
（）2.HK系列刀开关可以垂直安装，也可以水平安装。
（）3．按下复合按钮时，其常开触头和常闭触头同时动作。
（）4．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态.( )5．时间继电器金属底板上的接地螺钉必须与接地线可靠连接。
( )6．JS7-A系列断电延时型和通电延时型时间继电器的组成元件是通用的。
( )7.延边△形降压启动时，电动机每相定子绕组承受的电压等于△形接法时的相电压。
( )8.通过主电路和辅助电路中的电流相等。
( ) 9．短接法既适用于检查控制电路的故障，也适用于检查主电路的故障。
（）10．CA6140车床的主轴电动机M1因过载而停转，热继电器KH1是否复位，对冷却泵电动机M2和刀架快速移动电动机M3的运转无任何影响。
（）三．选择题（每题3分，共20分）1．一个额定电流等级的熔断器可以配用（）个额定电流等级的熔体。
工厂电气控制设备试题
《工厂电气控制设备》答案（本科）一、填空题（每空1分，共20分）1．熔断器在低压电路中起短路保护和过载保护作用。
2．电磁机构由线圈、铁心和衔铁组成。
3．减压启动是指利用某些设备或者采用电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，从而减少起动电流。
4．交流电磁机构的线圈通电后，衔铁尚未动作时的励磁电流为吸合后的额定电流5~6倍，所以交流电磁机构不适合用于可靠性要求高与操作频繁的场合。
5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。
6．PLC内部等效继电器的符号约定：表示线圈、表示常闭触点、表示常开触点。
7．0~T199是100ms定时器、T200~T245是10ms定时器。
8．STL指令称为步进接点指令。
其功能是将步进接点接到左母线。
STL指令的操作元件是状态继电器S。
二、判断题（正确的填“是”，不正确的填“否”。
）（每小题2分，共20分）1．直接启动所用设备少，线路简单，维修量较少，故电动机一般都采用直接启动。
（×）2．接触器可以频繁地接通和切断交直流主电路和控制电路，并能实现远距离控制。
（√）3．M7130磨床电磁吸盘电流过小时，电动机M1、M3停止旋转。
（√）4．直流电弧比交流电弧更容易熄灭。
（×）5．热继电器适用所有电动机的过载保护。
（）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（√）（√）7．不具有掉电保护功能的计数器，掉电后当前触点不能自动复位，需要使用RST指令使触点复位。
8．PLC输出继电器的外部输出触点只有常开触点。
（√）9．步进接点既有常开触点又有常闭触点。
（×）10．PLF是上升沿脉冲微分指令。
（×）三、选择题（每小题2分，共10分）1．单台三相交流电动机（或设备）的三根引出线，按相序依次编号为（A ）。
A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。
《工厂电气控制设备》期末试题
2010-2011学年度第二学期电子专业士兵班《工厂电气控制设备》课程期考试题（90分钟）班级__________ 姓名__________ 学号__________ 成绩________一、填空题：（30分）（每空2分）1.熔断器的符号为__________；限位常闭触点的符号为_________；过热继电器常闭触点的符号为__________；起动按钮的符号为___________；接触器常开主触点的符号为_____________；过流继电器线圈的符号为_____________。
2.安装刀开关时，在合闸状态下手柄应该向，不能__________________。
3.倒顺开关可用于控制小容量电动机的__ ____ 。
4.把接入电动机三相电源的________________________，电动机就可以反转。
5.___ 只适宜作短路保护作用。
6._继电器具有具有过载保护作用。
7.自动开关的__________ 应不小于电路的额定电压和电路的最大工作电流。
8.对于单台电动机，熔体的额定电流应不小于电动机额定电流的倍。
9.工作在交流__________________________以下电路中的电器都属于低压电器。
二、选择题：把正确答案的序号填写在相应的题号下。
（18分）1.用万用表测交流电压时，其测量值（）A、在第1刻度线上读；B、必须在第2刻度线上读；C、在第3刻度线上读D、一般在第2刻度线上读，但最低档应在第3刻度线上读。
2.容量较小的交流接触器一般采用（）灭弧。
A、双断口触点；B、栅片；C、电动力。
3.熔体的熔断电流通常取其额定电流的（）倍。
A、1.3；B、1.5；C、1.6 ；D、2.5；E、2. 0。
4.低压断路器中的电磁脱扣器承担（）保护作用。
A、失电压；B、过载；C、过流；D、欠电压。
5.三相笼型异步电动机用自耦变压器60%的抽头降压起动时，电动机的转矩是全压起动转矩的（）。
A、30%；B、36%；C、49%；D、60%。
工厂电气控制设备练习题
工厂电气控制设备练习题一、选择题1. 下列哪种电气设备主要用于接通和断开电路？A. 断路器B. 接触器C. 继电器D. 电动机2. 在电气控制系统中，下列哪个元器件用于实现逻辑控制功能？A. 按钮B. 传感器C.PLCD. 电磁阀3. 下列哪种电气设备具有过载保护功能？A. 熔断器B. 交流接触器C. 中间继电器D. 时间继电器A. 接触器B. 继电器C. 电动机D. 按钮二、填空题1. ________是一种利用低电压、弱电流信号控制高电压、强电流信号的电气设备。
2. 在电气控制系统中，________用于实现远距离控制。
3. ________是电气控制系统中最常用的控制元件之一，其主要作用是接通和断开电路。
4. 电气控制系统中的________用于实现定时控制。
三、判断题1. 断路器可以用于频繁接通和断开电路。
（）2. PLC（可编程逻辑控制器）是一种通用的电气控制设备，适用于各种工业控制场合。
（）3. 熔断器在电路过载时，可以自动切断电路，起到保护作用。
（）4. 交流接触器和中间继电器的作用完全相同。
（）四、简答题1. 请简要说明接触器和继电器的区别。
2. 简述电气控制系统中的基本控制环节。
3. 说出三种常见的电气控制设备及其作用。
五、案例分析题六、计算题1. 已知一个三相交流电动机的额定功率为5.5kW，额定电压为380V，额定电流为12A。
求该电动机的功率因数。
2. 一个控制电路的电源电压为24V，需要通过一个时间继电器来实现延时断开功能，若时间继电器的线圈电阻为1.2kΩ，计算时间继电器线圈的电流。
3. 如果一个控制电路中的接触器线圈电压为220V，线圈的电阻为200Ω，计算线圈在正常工作时的电流。
七、绘图题1. 请绘制一个简单的电动机启停控制电路图，包括电源、开关、接触器、热继电器等元器件。
电动机可以实现正转和反转电动机具有短路保护和过载保护包括必要的开关、接触器、按钮等元器件八、应用题四台电动机可以单独启动和停止任意两台电动机可以同时启动和停止四台电动机可以同时启动和停止请设计一个电气控制电路，并说明电路的工作原理。
工厂电气控制试题
1.一台三相异步电动机其起动和停止的要求是：当起动按钮按下后，电动机立即得电直接起动，并持续运行工作；当按下停止按钮后，需要等待20s电动机才会停止运行。
要求具有短路、过载保护。
请设计满足上述要求的主电路与控制线路图。
答：主电路与控制电路如下图所示：3～2、一台小车由一台三相异步电动机拖动，动作顺序如下：1）小车由原位开始前进，到终点后自动停止。
2）在终点停留20s后自动返回原位并停止。
3）要求在前进或后退途中，任意位置都能停止或起动，并具有短路、过载保护，设计主电路和控制电路。
3、分析多点控制电路的工作原理：按下SB2、SB4、SB6中的任何一个按钮，KM线圈就得电，KM就吸合并自保，电机运行；按下SB1、SB3、SB5中的任何一个按钮，KM线圈就失电，KM就断开，电机就慢慢停转。
4、请分析下图所示的三相笼式异步电动机的正反转控制电路：（1）指出下面的电路中各电器元件的作用；（2）根据电路的控制原理，找出主电路中的错误，并改正（用文字说明）；（3）根据电路的控制原理，找出控制电路中的错误，并改正（用文字说明）。
答：三相笼式异步电动机的正反转控制电路中：（1）电路中各电器元件的作用。
刀开关Q—隔离电源，KM1—正转接触器，KM2—反转接触器，热继电器FR—过载保护。
（2）主电路中的错误与改正。
主电路没有短路保护——Q与KM1之间需增设熔断器FU；电动机不能反转（KM1与KM2接通时电源相序相同）——KM2与FR之间的连线任意调换两相。
（3）控制电路中的错误与改正没有电气互锁，会引起电源短路（——KM1线圈前串联KM2常闭辅助触点，KM2线圈前串联KM1常闭辅助触点。
不能实现过载保护——KM1、KM2线圈后应串联FR的常闭触点。
工厂电气控制设备试卷及答案
徐州师范大学科文学院期末考试试卷（2010~2011学年第二学期） 考试方式： 闭 卷课程名称《工厂电气设备控制》（考试日期： 年 月 日共120分钟）班级_________ 学号____________ 姓名___________ 成绩___________一、名词解释（每小题5分，共4题）1、低压电器和高压电器分类标准。
答：（1）低压电器：交流AC<1200V ，直流DC<1500V（2）高压电器：交流AC>1200V ，直流DC>1500V（3）2、电器的动稳定性和电器的热稳定性答：电器的动稳定性：电器承受短路电流电动力作用而不致损坏的能力电器的热稳定性：电器承受规定时间内短路电流产生的热效应而不致损坏的能力3、接触器和控制继电器的定义。
答：接触器是用于远距离频繁的接通和断开交直流主电路及大容量控制电路的一种自动切换电器。
控制继电器是一种自动电器，在控制系统中用来控制其他电器动作或在主电路中作为保护用电器。
4、通断能力答：开关电器在规定的条件下，能在给定的电压下接通和分断的预期电流值。
二、简答题（每小题5分，共2题）1、电弧的形成原因，及灭弧的方发和灭弧装置有哪些？答：当触头间刚出现断口时，两触头间距离极小，电场强度极大，在高热和强电场作用下，金属内部的自由电子从阴极表面逸出。
奔向阳极。
，这些自由电子在电场中运动时撞击中性分子，使之激励和游离，产生正离子和电子，这些电子在强电场作用下继续向阳极移动，还要撞击其他中性分子，因此，在触头间隙中产生了大量的带电粒子，使气体导电形成了炽热的电子流，即电弧。
灭弧方发和灭弧装置：电动力吹弧、磁吹灭弧、真空灭弧、窄缝灭弧室、金属栅片灭弧装置、软开关。
2、三相交流电磁铁有无短路环？为什么？答三相交流电磁铁没有短路环，因为三相交流电通过线圈时，每一相都产生磁通，题号 一 二 三 四 总分 合分人 核分人 分值 得分它们之间都有一个相位差，则它们产生的吸力间也有一个相位差，这位三相合成力不会到达零，如果合力大于弹簧的吸力，则及无需短路环。
工厂电气控制设备B试卷
课程名称《工厂电气控制设备》专业班级学年度第学期学号学生姓名成绩一、判断题（每题一分，共15题）（1）一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（）（2）只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。
（）（3）交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生振动与噪声。
（）（4）一定规格的热继电器，其所装的热元件规格可能是不同的。
（）（5）刀开关在接线时，应将负载线接在上端，电源线接在下端。
（）（6）行程开关、限位开关、终点开关是同一种开关。
（）（7）现有四个按钮，欲使它们都能控制接触器KM通电，则它们的动合触点应串联接到KM的线圈电路中。
（）（8）只要是笼型异步电动机就可以用星—三角降压起动。
（）（9）自耦变压器降压起动的方法适用于频繁起动的场合。
（）（10）频敏变阻器的起动方式可以使起动平稳，克服不必要的机械冲击力。
（）（11）频敏变阻器只能用于三相笼型异步电动机的起动控制中。
（）（12）电动机为了停车平稳应采用反接制动。
（）（13）电磁滑差离合器的机械特性硬，稳定性好。
（）（14）变频器有统一的产品型号。
（）（15）失压保护的目的是防止电压恢复时电动机自起动。
（）二、选择题（每题两分，共10题）（1）用来表明电机、电器实际位置的图是( )。
A、电气原理图B、电器布置图C、功能图D、电气系统图（2）下列电器中不能实现短路保护的是（）。
A.熔断器B.过电流继电器C.热继电器D.低压断路器（3）关于接触电阻，下列说法中不正确的是（）。
A．由于接触电阻的存在，会导致电压损失B．由于接触电阻的存在，触点的温度降低C．由于接触电阻的存在，触点容易产生熔焊现象D．由于接触电阻的存在，触点工作不可靠（4）甲乙两个接触器，若要求甲工作后才允许乙接触器工作，则应（）。
A．在乙接触器的线圈电路中串入甲接触器的动合触点B．在乙接触器的线圈电路中串入甲接触器的动断触点C．在甲接触器的线圈电路中串入乙接触器的动断触点D．在甲接触器的线圈电路中串入乙接触器的动合触点（5）欲增大电压继电器的返回系数，应采取的方法是（）。
《工厂电气控制设备》试卷1
《电气控制设备》复习试卷（一）一．填空题（每格1分，共20分）1．熔断器兼作隔离器件使用时，应安装在控制开关的端；若仅作短路保护作用，应安装在控制开关的端。
2．万能转换开关触头的通断可用触头分合表来表示。
表中“×”号表示触点，空白的表示触头。
3．按钮按不受外力作用（即静态）时触头的分合状态，分为、和复合按钮。
4．交流接触器主要由，灭弧装置和辅助部件等组成。
5.速度继电器是一种转速达到规定值而动作的继电器，常用于电动机的_______控制线路中。
6．接线时，严禁损伤导线和。
7.要求几台电动机的启动或停止，必须按一定的来完成的控制方式，叫做电动机的顺序控制。
三相异步电动机可在或实现顺序控制。
8．降压启动是指利用启动设备将适当降低后，加到电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到正常运转。
降压启动的目的是。
9.改变异步电动机的磁极对数调速称为，它是调速，且只适用于型异步电动机。
二．判断题（每题2分，共20分）1.熔断器的额定电流与熔体的额定电流含义相同。
（）2.刀开关是低压控制电器。
（）3.按下复合按扭时，其常开和常闭触头同时动作。
（）4．接触器除用来通断大电流电路外,还具有欠电压和过电压保护功能。
( )5．在电气控制线路中,可用中间继电器代替接触器来控制,所以中间继电器的触头上面需要装设灭弧装置。
( )6.电路图中的辅助电路一般跨接在两相电源线之间并水平画出。
( )7.所谓点动控制是指点一下按钮就可以使电动机启动并连续运转控制方法。
( )8.降压启动将导致电动机的启动转矩大为降低，故降压启动需在空载或轻载下进行。
( ) 9．只要加强对电气设备的日常维护和保养，就可以杜绝电气事故的发生。
（）10．桥式起重机主钩升降的过程与副钩基本相似，区别仅在于它是通过接触器控制的。
（）三．选择题（每题2分，共20分）1．熔断器串接在电路中的主要作用（ ）。
A ．短路保护B ．过载保护C ．欠压保护D ．欠流保护2．HH 系列封闭式负荷开关属于（ ）。
工厂电工考试试题带答案
工厂电工考试试题带答案一、选择题（每题2分，共20分）1. 工厂电气设备中，下列哪种设备属于一次设备？A. 变压器B. 继电保护装置C. 电流表D. 电压表答案：A2. 在工厂电气系统中，下列哪种保护装置用于保护电动机过载？A. 短路保护B. 过载保护C. 接地保护D. 过电压保护答案：B3. 工厂中常用的三相异步电动机的额定电压通常为多少？A. 220VB. 380VC. 110VD. 220V/380V答案：B4. 工厂电气设备中，下列哪种设备属于二次设备？A. 断路器B. 隔离开关C. 电流互感器D. 电压互感器答案：C5. 工厂电气系统中，下列哪种设备用于测量电流？A. 电压表B. 电流表C. 功率表D. 电能表答案：B6. 在工厂电气系统中，下列哪种设备用于保护线路短路？A. 熔断器B. 过载继电器C. 过电压继电器D. 接地继电器答案：A7. 工厂电气设备中，下列哪种设备用于控制电路的通断？A. 变压器B. 断路器C. 电流互感器D. 电压互感器答案：B8. 工厂电气系统中，下列哪种设备用于测量电压？A. 电流表B. 电压表C. 功率表D. 电能表答案：B9. 在工厂电气系统中，下列哪种保护装置用于保护电动机接地故障？A. 短路保护B. 过载保护C. 接地保护D. 过电压保护答案：C10. 工厂中常用的三相异步电动机的额定频率通常为多少？A. 50HzB. 60HzC. 400HzD. 100Hz答案：A二、判断题（每题1分，共10分）1. 工厂电气设备中，一次设备是指直接参与电能的生产、输送和分配的设备。
（正确）2. 工厂电气系统中，二次设备是指用于控制、保护、测量和信号等辅助功能的设备。
（正确）3. 工厂电气设备中，熔断器是一种过载保护装置。
（错误）4. 工厂电气系统中，电流互感器用于测量电流。
（错误）5. 工厂电气设备中，断路器是一种用于控制电路通断的设备。
（正确）6. 工厂电气系统中，电压表用于测量电压。
9《工厂电气控制设备》项目九测试试卷
《工厂电气设备控制》项目九测试卷班级姓名学号一、填空题（每空1分，共23分）1．CA6140型车床的主运动是，进给运动是。
2．CA6140型车床主轴电动机M1不需要进行调速，由于其容量不大，可以采用起动方式起动；由于主轴采用实现正反转，因此主轴电动机M1只需要旋转。
3．电路功能区域是将机床电气控制线路原理图按电路的划分成若干个单元，并用文字将其功能标注在控制线路原理图部的栏内。
4．在机床电气控制线路原理图中，对于接触器、中间继电器等电气元件，在它们的触点文字符号下方用数字标注了的图区号，其目的是为了方便查找该电气元件线圈所在的。
5．在CA6140型车床电气控制线路原理图的图区4中有“”，表示中间继电器KA2的线圈在“”号图区。
6．在机床电气控制线路原理图中，电气元件线圈下方标注了该元件触点所在的，其目的是为了便于分析该电气元件触点和所在。
7．所谓短接法就是用一根绝缘良好的导线，将所怀疑的断路部位，如果在短接过程中电路被接通，则说明该处。
8．短接法一般只适用于电路中电压降较小的导线及触点之类的断路故障检查，不能在电路中使用。
9．在电气控制设备故障排除后，还必须产生故障的原因，然后采取有效的措施将产生故障的原因排除，以免以后再次发生类似的故障。
10．CA6140型车床型号中6表示，1表示。
11．CA6140型车床主轴变速采用进行机械有级变速。
二、选择题（请把正确答案的字母填入括号中，每题2分，共24分））1．CA6140型车床主轴的调速采用（）A、电气调速B、机械与电气配合调速C、齿轮箱进行机械无级调速D、齿轮箱进行机械有级调速2．CA6140型车床主轴电动机的短路保护由完成。
（）A、接触器KM的自锁环节B、低压断路器QFC、热继电器FRD、中间继电器KA13．CA6140型车床主轴电动机M1采用的起动方式是（）A、Y-Δ降压起动B、串电阻降压起动C、直接起动D、反接起动4．CA6140型车床中主轴电动机M1与冷却泵电动机M2的起动与停止顺序是（）A、同时起动，同时停止B、顺序起动，同时停止C、顺序起动，逆序停止D、顺序起动，M2可以单独停止或M1、M2同时停止5．CA6140型车床电源总开关QF能够合闸的条件是（）A、钥匙开关SB的动断触点断开B、位置开关SQ2的动断触点断开C、钥匙开关SB和位置开关SQ2的动断触点同时闭合D、钥匙开关SB和位置开关SQ2的动断触点同时断开6．CA6140型车床控制电路的电源电压（）A、交流24VB、交流36VC、交流110VD、交流380V7．CA6140型车床控制线路中，TC是（）A、升压变压器B、控制变压器C、整流变压器D、隔离变压器8．CA6140型车床中，低压照明电路的电压是（）A、交流24VB、交流36VC、交流110VD、交流380V9．CA6140型车床控制线路中，位置开关SQ1的作用是（）A、保证人身安全B、确保设备安全C、控制工作台行程D、确保人身和设备安全10．CA6140型车床中，主轴电动机M1的额定功率为7.5KW，则接触器KM的型号与规格应为（）A、CJ10-10 线圈电压380VB、CJ10-10 线圈电压110VC、CJ10-20 线圈电压380VD、CJ10-20 线圈电压110V11．按下主轴电动机M1的起动按钮SB2后，发现M1起动后不能连续运转，则故障原因可能是（）A、接触器KM的自锁触点接触不良B、接触器KM主触点接触不良C、热继电器FR1动作D、接触器KM的自锁触点熔焊12．转动开关SA1，冷却泵电动机M2不能起动，不可能的原因是（）A、SA1动合触点接触不良B、10-11线号间KM动合触点接触不良C、热继电器FR2动断触点断开D、位置开关SQ1的动合触点断开三、综合题（共50分）1．根据CA6140型车床电气控制线路原理图，填写下表。
10《工厂电气控制设备》项目十测试试卷
《工厂电气设备控制》项目十测试卷班级姓名学号一、填空题（每空1分，共37分）1．M7130型平面磨床主运动是，进给运动是、、。
2．M7130型平面磨床的砂轮电动机M1采用的是极笼型异步电动机，只要求运转，可起动，无和要求。
3．M7130型平面磨床为保证安全，电磁吸盘与电动机M1、M2、M3之间有联锁，即电磁吸盘后，这些电动机才能。
4．M7130型平面磨床中，要求砂轮电动机M1与冷却泵电动机M2之间能够实现控制。
5．M7130型平面磨床控制电路采用 V电压供电，由作控制电路的短路保护。
6．M7130型平面磨床磨削磁性小工件表面加工时，应先将充退磁转换开关QS2转到位置，使继电器KA的动合触点闭合，为起动砂轮电动机M1和液压泵电动机M3做好准备工作。
7．M7130型平面磨床砂轮电动机M1和液压泵电动机M3均采用控制线路。
8．M7130型平面磨床冷却泵电动机M2与砂轮电动机M1在中实现了顺序控制。
9．M7130型平面磨床电磁吸盘中通入的是 V直流电压，用以吸持磁性小工件。
10．M7130型平面磨床中7表示、1表示。
11．M7130型平面磨床中的退磁调节电阻R2可以退磁电流的大小，这样既能充分退磁又不至于反向充磁。
12．M7130型平面磨床电磁吸盘的保护装置由和构成。
13．R3是电阻，其作用是。
14．欠电流继电器KA的作用是。
15．电阻R1和电容C串联后组成电路，用以吸收，对整流器进行过电压保护。
16．电磁吸盘整流电路采用整流器。
17．电磁吸盘是装夹在工作台上用来固定磁性小工件的一种。
18．电磁吸盘不足之处是只能吸牢的工件，不能吸牢的工件。
19．M7130型平面磨床控制线路分为主电路、、及四部分。
20．．M7130型平面磨床三台电动机起动的前提条件是。
二、选择题（请把正确答案的字母填入括号中，每题2分，共20分）1．M7130型平面磨床砂轮电动机M1与冷却泵电动机M2在上实现顺序控制。
（）A、主电路B、控制电路C、电磁吸盘电路D、主电路和控制电路2．M7130型平面磨床在开动砂轮机之前，必须使（）A、电磁吸盘开关处于充磁位置B、电磁吸盘开关处于退磁位置C、先起动液压泵电动机D、先起动冷却泵电动机3．M7130型平面磨床的电磁吸盘是一个大电感，并联放电电阻R3的作用是（）A、吸收电磁吸盘电路断开时释放的磁场能量B、吸收电磁吸盘电路接通时存贮的电场能量C、改善电磁吸盘电路的功率因数D、提高电磁吸盘的吸力4．M7130型平面磨床加工完成后，取下工件前必须退磁，若退磁时间过长，则会出现（）A、退磁不够B、退磁更彻底C、反而使工件不能取下D、不会出现任何问题5．M7130型平面磨床中，为保证电磁吸盘将工件吸牢后才能开动砂轮电动机M1，在电磁吸盘电路中并接了一个继电器线圈。
《工厂电气控制》试卷6
《电气控制设备》复习试卷(六)一．填空题（每格1分，共20分）1．熔断器使用时，应联在被保护的电路中。
熔断器在电路图中的符号是。
2．负荷开关分为负荷开关和负荷开关两种。
3．位置开关是一种将信号转换为信号，以控制运动部件位置或行程的自动控制电器。
4．与交流接触器相比，中间继电器的触头对数_________，且没有_________之分。
5．位置控制是利用生产机械运动部件上的挡铁与开关碰撞，使其动作，来接通或电路，以实现对生产机械运动部件的位置或行程的自动控制。
6．控制板上安装走线槽时，应做到横平、排列、安装和便于走线等。
7．常见的降压启动方法有定子绕组串接电阻降压启动、降压启动、降压启动和延边三角形降压启动四种。
8．利用使电动机断开电源后迅速停转的方法叫机械制动。
机械制动常用的方法有制动和电磁离合器制动。
9.在电动机控制线路中，实现欠压保护的电器是和。
二．判断题（每题2分，共20分）1．对易燃易爆的工作场合应禁止使用半封闭结构的RC1A系列瓷插式熔断器。
（）2．HH系列封闭式负荷开关的进出线都必须穿过开关的进出线孔，在进行分合闸操作时，要站在开关的手柄侧，而不准面对开关，以保证安全。
（）3．常闭按钮常作停止按钮使用。
（）4．安装控制线路时，对导线的颜色没有具体要求。
( )5．接触器自锁控制线路具有失压和欠压保护功能。
( )6．由于热继电器在电动机控制线路中兼有短路和过载保护，故不需要再接入熔继器作短路保护。
( )7．由于热继电器的热惯性大，所以在电动机控制线路中，只适合用作过载保护，不宜作短路保护。
（）8．热继电器都带断相保护装置。
( )9．摇臂钻床的摇臂可绕外立柱回转。
（）10．为提高工作效率，X62W万能铣床要求主轴和进给能同时启动和停止。
（）三．选择题（每题2分，共20分）1．熔断器在电气线路或设备出现短路故障时，应（ ）。
A ．不熔断B ．立即熔断C ．延时熔断2．HK 系列开启式负荷开关用于一般照明电路和功率小于（ ）kw 的电动机控制线路中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
荔波职业高级中学07—08学年第二学期06
机电技术应用专业《工厂电气控制设备》
期末试卷
满分100分 时间120分钟
学号____________ 姓名____________
得分_____________
一、填空题 （30分）
1、三相异步电动机的定子由机座、________、________和端盖等部分
组成，转子由________、________、转轴、风扇等部分组成。
2、三相异步电动机的负载运行是指电动机的定子绕组接________，电
动机的轴上带________时的运行状态。
3、三相鼠笼式异步电动机的起动可分为_______和_______两种方法。
4、三相异步电动机的调速方法有：________、________、________。
5、接触器结构由________、和________、________等组成。
6、时间继电器按延时方式可分为_____延时型和____延时型两种。
7、三相异步电动机降压起动常用的方法有________、________、
________（写三种即可）等。
8、直流电机的主磁极由________和________组成，可以有一对、两对
或更多。
其作用是________。
9、交流接触器的电磁机构由________、________和_______组成。
10、直流电动机按励磁方式的不同可分为________、________、
________和________四种。
二、选择题（40分）选择题请把正确的选项填入下表
题
12345678910号
选
项
题
11121314151617181920号
选
项
1、热继电器的核心元件是（）
A、热元件
B、触点系统
C、动作机构
D、复位按钮
2、在电路中能起到短路保护、零压保护和过载保护的电器是（）。
A、接触器
B、断路器
C、热继电器
D、熔断器
3、接触器在电路中的图形文字符号是（）。
A、FU
B、FR
C、KM
D、SB
4、熔断器在电路中所起的作用是（）。
A、零压保护
B、过载保护
C、失压保护
D、短路保护
5、熔断器的额定电流是指（ ）电流。
A、熔体额定
B、其本身的载流部分和接触部分发热所允许的
C、熔管额定
D、保护电器设备的额定
5、主令电器的主要任务是（）
A、切换主电路
B、切换信号电路
C、切换测量电路
D、切换控制电路
6、热继电器在电路中所起的保护作用是（）。
A、零压保护
B、失压保护
C、过载保护
D、短路保护
7、在三相异步电动机的定子绕组上布置有（）的三相绕组。
A、结构相同，空间位置互差900电角度。
B、结构相同，空间位置互差1200电角度。
C、结构不同，空间位置互差1800电角度。
D、结构不同，空间位置互差1200电角度。
8、要是三相异步电动机反转，只要（）就能完成。
A、降低电压
B、降低电流
C、将任意两根电源线对调
D、降低线路功率
9、三相鼠笼式异步电动机直接起动电流较大，一般可达额定电流的（）倍。
A、2—3
B、3—4
C、4—7
D、10
10、三相交流电动机自耦变压器若以80℅的抽头降压起动时，电动机的起动转矩是全压起动转矩的（）。
A、36℅
B、64℅
C、70℅
D、81℅
11、转子绕组串电阻起动，适用于（）
A、笼型异步电动机
B、绕线式异步电动机
C、串励直流电动机
D、并励直流电动机
12、三相异步电动机采用能耗制动时，切断三相交流电源后，应将电动机的（）。
A、转子回路串电阻
B、定子两相绕组反接
C、定子一相绕组反接
D、定子绕组接入直流电
13、三相异步电动机变极调速的方法一般只适用于（ ）
A、绕线式异步电动机
B、笼型异步电动机
C、同步电动机
D、直流电动机
14、绕线式异步电动机的转子回路串入调速电阻，属于（）调速。
A、变极
B、变频
C、变转差率
D、变容
15、直流电机主磁极上有两个励磁绕组，一个与电枢绕组串联，一个与电枢绕组并联，称为（）电机
A、他励
B、串励
C、并励
D、复励
16、直流电动机除极小容量外，不允许（）起动。
A、降压
B、全压
C、电枢回路串电阻
D、降低电枢电压
17、直流电动机采用电枢回路串变阻器起动时，（）
A、将起动电阻由大往小调
B、将起动电阻由小往大调
C、不改变起动电组的大小
D、不一定向哪个方向调起动电阻
18、改变直流电动机励磁绕组电流的方向实质上是改变（）。
A、电压的大小
B、磁通的方向
C、转速的大小
D、电枢电流的大小
19、将直流电动机电枢的动能变成电能消耗在电阻上，称为（）
A、反接制动
B、回馈制动
C、能耗制动
D、机械制动
20、改变励磁调速法法是通过改变（）的大小来实现的。
A、电源电压
B、励磁电流
C、电枢电压
D、电源频率。
三、分析题 （20分）
1．分析下图所示控制线路，回答问题：
（1）该线路实现了什么基本控制环节?
答：
（2）该控制线路中的SB3起何作用?
答：
（3）请用中间继电器实现此控制作用，
在框内画出相应控制线路。
2．指出下列电路有何错误？工作时现象如何？应如何改正？
（1）
（2）
（1）：___________________________________
__________________________________________
_______________________
（2）：_____________________________________
___________________________________________
_______________________
四、设计题(10分)
试设计一控制电路，能够实现对工作台电动机正反转连续运转、并具有必要的保护环节。
