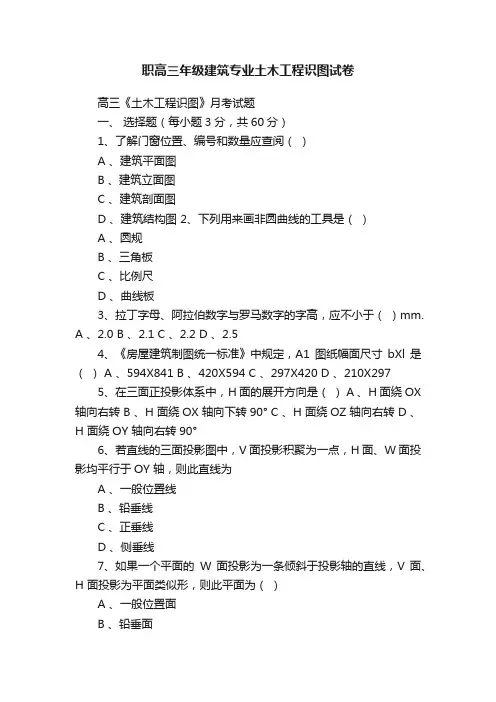

高三《土木工程识图》月考试题
一、 选择题（每小题3分，共60分）
1、了解门窗位置、编号和数量应查阅（ ）
A 、建筑平面图
B 、建筑立面图
C 、建筑剖面图
D 、建筑结构图 2、下列用来画非圆曲线的工具是（ ）
A 、圆规
B 、三角板
C 、比例尺
D 、曲线板
3、拉丁字母、阿拉伯数字与罗马数字的字高，应不小于（ ）mm. A 、2.0 B 、2.1 C 、2.2 D 、2.5
4、《房屋建筑制图统一标准》中规定，A1图纸幅面尺寸bXl 是（ ） A 、594X841 B 、420X594 C 、297X420 D 、210X297
5、在三面正投影体系中，H 面的展开方向是（ ） A 、H 面绕OX 轴向右转 B 、H 面绕OX 轴向下转90° C 、H 面绕OZ 轴向右转 D 、H 面绕OY 轴向右转90°
6、若直线的三面投影图中，V 面投影积聚为一点，H 面、W 面投影均平行于OY 轴，则此直线为
A 、一般位置线
B 、铅垂线
C 、正垂线
D 、侧垂线
7、如果一个平面的W 面投影为一条倾斜于投影轴的直线，V 面、H 面投影为平面类似形，则此平面为（ ）
A 、一般位置面
B 、铅垂面
C 、正垂面 C 、侧垂面 8、下列各种投影属于单面正投影的是（ ）
A 、三面正投影图
B 、正等测图
C 、斜二测图
D 、透视图 9、下列尺寸标注中，不是用箭头作为尺寸起止符号的是
A 、弦长的标注
B 、弧长的标注
C 、角度的标注
D 、以上都对 10、已知点A （10、20、10），点B （10、30、10）则A 、B 两点在下列哪个面上产生重影
A 、H 面
B 、V 面
C 、W 面
D 、以上都会 11、一三角形平面在V 、H 、W 三个投影面上的投影都是三角形，则该平面是（ ） A 、水平面 B 、正垂面 C 、铅垂面 D 一般位置面 12、下列不属于曲面体的是（ ）
A 、圆柱
B 、圆锥
C 、棱柱
D 、球体 13、外墙面装饰的做法可在下列哪个图中查到
A 、建筑平面图
B 、建筑立面图
C 、建筑剖面图
D 、建筑结构图 14、建筑剖面图的图名应与下列哪个图中的剖切符号一致
A 、底层平面图
B 、标准层平面图
C 、屋顶平面图
D 、基础平面图 15、丁字尺的用途（ ）
A 、画曲线
B 、画水平线
C 、画圆
D 、画斜直线 16、在建筑工程图中，用来表示剖切位置线的线型是（ ） A 、粗虚线 B 、细实线 C 、中实线 D 、粗实线 17、在建筑工程图中，虚线表示（ ）
A 、不可见轮廓线，部分图例
B 、定位轴线
C 、中心线
D 、尺寸线 18、绝对标高只标注在下列哪个图上
A 、总平面图
B 、建筑平面图
C 、建筑立面图
D 、建筑剖面图
19、钢筋混凝土现浇板的断面图常采用的是（ ）
A 、移出断面图
B 、中断断面图
C 、重合断面图
D 、剖视图、 20、建筑平面图（除屋顶平面图外）就是（ ） A 、水平全剖面图 B 、阶梯剖面图 C 、半剖面图 D 、局部剖面图 二、判断题（每小题1分，共10分）
21、建筑平面图、立面图、剖面图常用比例有1:500、1:1000、1:2000。
（ ） 22、建筑剖面图简称剖面图，一般是指建筑物的垂直剖面图，且多为横向剖切形式。
（ ）
23、对于图中需要另画详图表示的局部或构件，为了读图方便，应在图中的相应位置以索引符号标出。
（ ）
24、“长对正、高平齐、宽相等”,只适用于三面正投影图。
（ ） 25、建筑平面图中的标高一般情况下都是相对标高。
（ ）
26、绘制工程图样所用的图纸允许加长幅面，短边和长边都可加长。
（ ） 27、A0图幅的面积为短边乘以长边的积，大约为一平方米，其长边约为短边的2
倍。
（ ）
28、悬窗是位置较高的窗，是剖切平面上方的窗，重要的是窗户的图例线时虚线而不是实线。
（ ）
29、图样轮廓线、中心线等可用作尺寸界线，图样本身的任何图线均不得用作尺寸线。
（ ）
30、断面图和剖面图的剖切符号是一致的。
（ ） 三、名词解释（每小题3分，共15分）
31、剖面图——
32、轴向伸缩系数——
33、构造节点详图——
34、平行投影法——
35、投影面平行线——
班级 姓名 学号 座号
密 封 线
密 封 线 内 不 要 答 题
四、简答题（每小题5分，共15分）
36、在建筑平面图中的尺寸分外部尺寸和内部尺寸两种，其中外部尺寸三道各指
那些部位的大小尺寸？
37、建筑立面图是如何形成的？有那些命名方法？
38、何为楼梯详图？一般包括那些内容？
五、作图与识图（10分+10分+10分=30分）
39、已知形体的立体图，绘出其三面投影图。
（尺寸直接在图上量取）
40、作出下列形体的正等测图。
41、根据所给的底层平面图，完成下面填空。
（1）按施工图专业划分，本图属于（）。
（2）该住宅室外标高为（），室内标高为（），室外散水宽度为（），
C3洞口宽为（）。
（3）M4的开启方式为（），其余门的开启方式为（）。
（4）该建筑物的楼梯朝向是（）。
（5）1-----1剖面图的类型是（）。
