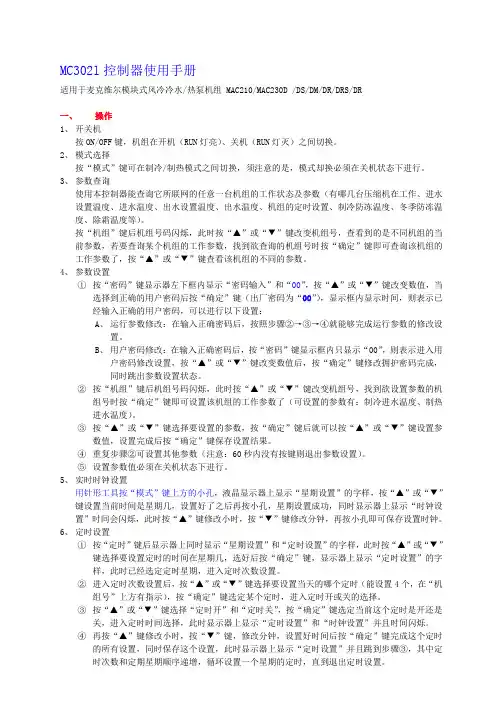

McQuay麦克维尔模块式风冷冷水MCl控制器使用手册

MC302l控制器使用手册适用于麦克维尔模块式风冷冷水/热泵机组 MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。

按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。

B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。

②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

5、实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置时钟。

McQuay麦克维尔模块式风冷冷水MCl控制器使用手册

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

McQuay 麦克维尔模块式风冷冷水(MC302l控制器使用手册)(1)

MC302l节制器使用手册之青柳念文创作适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR一、操纵1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换.2、形式选择按“形式”键可在制冷/制热形式之间切换，须注意的是，形式却换必须在关机状态下停止.3、参数查询使用本节制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）.按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，检查到的是分歧机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键检查该机组的分歧的参数.4、参数设置①按“暗码”键显示器左下框内显示“暗码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户暗码后按“确定”键（出厂暗码为“00”），显示框内显示时间，则暗示已经输入正确的用户暗码，可以停止以下设置：A、运行参数修改：在输入正确暗码后，依照步调②→③→④就可以够完成运行参数的修改设置.B、用户暗码修改：在输入正确暗码后，按“暗码”键显示框内只显示“00”，则暗示进入用户暗码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护暗码完成，同时跳出参数设置状态.②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）.③按“▲”或“▼”键选择要设置的参数，按“确定”键后便可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保管设置成果.④重复步调②可设置其他参数（注意：60秒内没有按键则退出参数设置）.⑤设置参数值必须在关机状态下停止.5、实时时钟设置用针形工具按“形式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保管设置时钟.6、定时设置①按“定时”键后显示器上同时显示“星期设置”和“定时设置”的字样，此时按“▲”或“▼”键选择要设置定时的时间在星期几，选好后按“确定”键，显示器上显示“定时设置”的字样，此时已经选定定时星期，进入定时次数设置.②进入定时次数设置后，按“▲”或“▼”键选择要设置当天的哪一个定时（能设置4个，在“机组号”上方有指示），按“确定”键选定某个定时，进入定时开或关的选择.③按“▲”或“▼”键选择“定时开”和“定时关”，按“确定”键选定当前这个定时是开还是关，进入定时时间选择，此时显示器上显示“定时设置”和“时钟设置”而且时间闪烁.④再按“▲”键修改小时，按“▼”键，修改分钟，设置好时间后按“确定”键完成这个定时的所有设置，同时保管这个设置，此时显示器上显示“定时设置”而且跳到步调③，其中定时次数和定期星期顺序递增，循环设置一个星期的定时，直到退出定时设置.⑤如果要取消某个定时，需将此定时的定时时间设置为上午00：00.如果要取消全部定时，需同时按下“形式”和“机组”键，在“滴-----”一声长鸣后，此时所有的定时全部清除.注意：定时开机和定时关机是以线控器上的时钟时间为准，如果时钟不准确，定时开机和定时关机的时间也将不准.在定时设置过程中，若按下“机组”、“形式”、“暗码”键或5秒没按键将退出定时设置（不保管设置成果）.出厂默许定时为上午00：00.7、手动除霜机组在制热状态时按“▲”或“▼”键直到“手动除霜”字样出现时按“确定”键，即进入手动除霜状态.退出除霜的条件：①除霜时间大于10分钟；或者②如果除霜感温探头检测到温度大于设置的除霜温度且除霜时间大雨1分钟.8、复位可按用针形工具按“▲”键上方的小孔复位.二、故障代码主板数码管故障显示：三、线控器故障显示线控器故障闪烁实现分为两部分：A、故障代码，暗示故障现象；B、机组号，暗示有故障机组.如果机组设置有二通阀联锁功能，机组处于二通阀连锁状态时，线控器显示“SA”.。

麦克维尔模块式风冷冷水热泵机组

适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR MC302l控制器使用手册一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

5、实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。

麦克维尔风冷热泵机组操作手册

麦克维尔风冷热泵机组操作手册(总7页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DRMC302l控制器使用手册一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

麦克维尔模块式风冷冷水热泵机组.pdf

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

McQuay 麦克维尔模块式风冷冷水 MC l控制器使用手册

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

McQuay 麦克维尔模块式风冷冷水(MC302l控制器使用手册)

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

McQuay 麦克维尔模块式风冷冷水(MC302l控制器使用手册)(1)

MC302l统造器使用脚册之阳早格格创做适用于麦克维我模块式风热热火/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR一、支配1、开闭机按ON/OFF键，机组正在开机（RUN灯明）、闭机（RUN灯灭）之间切换.2、模式采用按“模式”键可正在造热/造热模式之间切换，须注意的是，模式却换必须正在闭机状态下举止.3、参数查询使用原统造器能查询它所联网的任性一台机组的处事状态及参数（有哪几台压缩机正在处事、进火树立温度、进火温度、出火树立温度、出火温度、机组的定时树立、造热防冻温度、冬季防冻温度、除霜温度等）.按“机组”键后机组号码闪烁，此时按“▲”大概“▼”键改变机组号，查看到的是分歧机组的目前参数，若要查询某个机组的处事参数，找到欲查询的机组号时按“决定”键即可查询该机组的处事参数了，按“▲”大概“▼”键查看该机组的分歧的参数.4、参数树立①按“暗号”键隐现器左下框内隐现“暗号输进”战“00”，按“▲”大概“▼”键改变数值，当采用到精确的用户暗号后按“决定”键（出厂暗号为“00”），隐现框内隐现时间，则表示已经输进精确的用户暗号，不妨举止以下树立：A、运止参数建改：正在输进精确暗号后，依照步调②→③→④便不妨完毕运止参数的建改树立.B、用户暗号建改：正在输进精确暗号后，按“暗号”键隐现框内只隐现“00”，则表示加进用户暗号建改树立，按“▲”大概“▼”键改变数值后，按“决定”键建改拥护暗号完毕，共时跳出参数树立状态.②按“机组”键后机组号码闪烁，此时按“▲”大概“▼”键改变机组号，找到欲树立参数的机组号时按“决定”键即可树立该机组的处事参数了（可树立的参数有：造热进火温度、造热进火温度）.③按“▲”大概“▼”键采用要树立的参数，按“决定”键后便不妨按“▲”大概“▼”键树立参数值，树立完毕后按“决定”键保存树立截止.④沉复步调②可树立其余参数（注意：60秒内不按键则退出参数树立）.⑤树立参数值必须正在闭机状态下举止.5、真常常钟树立用针形工具按“模式”键上圆的小孔，液晶隐现器上隐现“星期树立”的字样，按“▲”大概“▼”键树立目前时间是星期几，树立佳了之后再按小孔，星期树立乐成，共时隐现器上隐现“时钟树立”时间会闪烁，此时按“▲”键建改小时，按“▼”键建改分钟，再按小孔即可保存树立时钟.6、定时树立①按“定时”键后隐现器上共时隐现“星期树立”战“定时树立”的字样，此时按“▲”大概“▼”键采用要树立定时的时间正在星期几，选佳后按“决定”键，隐现器上隐现“定时树立”的字样，此时已经选定定时星期，加进定时次数树立.②加进定时次数树立后，按“▲”大概“▼”键采用要树立当天的哪个定时（能树立4个，正在“机组号”上圆有指示），按“决定”键选定某个定时，加进定时开大概闭的采用.③按“▲”大概“▼”键采用“定时开”战“定时闭”，按“决定”键选定目前那个定时是开仍旧闭，加进定常常间采用，此时隐现器上隐现“定时树立”战“时钟树立”而且时间闪烁.④再按“▲”键建改小时，按“▼”键，建改分钟，树立佳时间后按“决定”键完毕那个定时的所有树立，共时保存那个树立，此时隐现器上隐现“定时树立”而且跳到步调③，其中定时次数战定期星期程序递加，循环树立一个星期的定时，曲到退出定时树立.⑤如果要与消某个定时，需将此定时的定常常间树立为上午00：00.如果要与消局部定时，需共时按下“模式”战“机组”键，正在“滴-----”一声少鸣后，此时所有的定时局部扫除.注意：定时开机战定时闭机是以线控器上的时钟时间为准，如果时钟禁绝确，定时开机战定时闭机的时间也将禁绝.正在定时树立历程中，若按下“机组”、“模式”、“暗号”键大概5秒出按键将退出定时树立（不保存树立截止）.出厂默认定时为上午00：00.7、脚动除霜机组正在造热状态时按“▲”大概“▼”键曲到“脚动除霜”字样出现时按“决定”键，即加进脚动除霜状态.退出除霜的条件：①除霜时间大于10分钟；大概者②如果除霜感温探头检测到温度大于树立的除霜温度且除霜时间大雨1分钟.8、复位可按用针形工具按“▲”键上圆的小孔复位.二、障碍代码主板数码管障碍隐现：三、线控器障碍隐现线控器障碍闪烁真止分为二部分：A、障碍代码，表示障碍局面；B、机组号，表示有障碍机组.如果机组树立有二通阀联锁功能，机组处于二通阀连锁状态时，线控器隐现“SA”.。

麦克维尔风冷热泵机组操作手册

适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DRMC302l控制器使用手册一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

McQuy麦克维尔模块式风冷冷水MCl控制器使用手册

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

McQuay麦克维尔模块式风冷冷水MCl控制器使用手册

MC302l 控制器使用手册适用于麦克维尔模块式风冷冷水/ 热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“ 00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②T③T④就能够完成运行参数的修改设置。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

McQuay麦克维尔模块式风冷冷水MCl控制器使用手册

MC302l控制器使用手册适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D/DS/DM/DR/DRS/DR一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

麦克维尔风冷热泵机组操作手册

麦克维尔风冷热泵机组操作手册麦克维尔风冷热泵机组操作手册一、产品概述麦克维尔风冷热泵机组是一种高效、环保、经济的空调设备，采用热泵技术，利用空气作为制冷剂，能够同时提供冷量和热量，广泛应用于商业和住宅建筑中。

该机组具有以下特点：1、高效节能：利用空气作为制冷剂，减少了压缩机的能耗，提高了能效比。

2、环保：减少了氟利昂等制冷剂的使用，对环境友好。

3、经济实用：既可以提供冷量，也可以提供热量，节省了能源成本。

4、安装方便：采用风冷技术，不需要额外的冷却塔或冷却水系统，安装简单方便。

二、操作说明1、运行模式麦克维尔风冷热泵机组具有多种运行模式，包括制冷模式、制热模式、除湿模式等。

根据不同的需求，可以选择相应的运行模式。

2、操作面板机组操作面板上设有多个按钮和指示灯，通过操作面板可以控制机组的运行状态、温度、风速等参数。

操作面板上各按钮和指示灯的说明如下：（1）开关按钮：用于开启和关闭机组。

（2）运行模式按钮：用于选择机组的运行模式。

（3）温度调节按钮：用于调节室内温度。

（4）风速调节按钮：用于调节风速大小。

（5）定时器按钮：用于设置定时开/关机时间。

（6）故障指示灯：当机组出现故障时，该指示灯会亮起。

3、操作步骤（1）开启机组：按下开关按钮，机组将自动启动。

（2）选择运行模式：根据需求，按下运行模式按钮，选择相应的运行模式。

（3）调节温度：通过温度调节按钮，设置所需的室内温度。

（4）调节风速：通过风速调节按钮，设置所需的风速大小。

（5）设置定时：通过定时器按钮，设置所需的定时开/关机时间。

（6）关闭机组：按下开关按钮，机组将自动关闭。

三、注意事项1、机组应安装在平整、通风、干燥的地方，避免阳光直射。

2、确保电源电压稳定，防止电压波动对机组造成损坏。

3、定期清洗过滤网，保证空气流通畅通。

4、避免机组内部进入水分，防止机组内部部件生锈、损坏。

5、机组出现故障时，应立即停机检查，排除故障后方可重新启动。

四、维护保养为了保持机组的性能和延长其使用寿命，应定期进行维护保养。

McQuay麦克维尔模块式风冷冷水MCl控制器使用手册

MC302l控制器使用手册适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。

2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。

⑤设置参数值必须在关机状态下进行。

McQuay 麦克维尔模块式风冷冷水(MC302l控制器使用手册)(1)

MC302l控制器使用手册之五兆芳芳创作适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR一、操纵1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换.2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行.3、参数查询使用本控制器能查询它所联网的任意一台机组的任务状态及参数（有哪几台压缩机在任务、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）.按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改动机组号，查抄到的是不合机组的当前参数，若要查询某个机组的任务参数，找到欲查询的机组号时按“确定”键便可查询该机组的任务参数了，按“▲”或“▼”键查抄该机组的不合的参数.4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改动数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则暗示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，依照步调②→③→④就能够完成运行参数的修改设置.B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则暗示进入用户密码修改设置，按“▲”或“▼”键改动数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态.②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改动机组号，找到欲设置参数的机组号时按“确定”键便可设置该机组的任务参数了（可设置的参数有：制冷进水温度、制热进水温度）.③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保管设置结果.④重复步调②可设置其他参数（注意：60秒内没有按键则退出参数设置）.⑤设置参数值必须在关机状态下进行.5、实时时钟设置用针形东西按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔便可保管设置时钟.6、定时设置①按“定时”键后显示器上同时显示“星期设置”和“定时设置”的字样，此时按“▲”或“▼”键选择要设置定时的时间在星期几，选好后按“确定”键，显示器上显示“定时设置”的字样，此时已经选定定时星期，进入定时次数设置.②进入定时次数设置后，按“▲”或“▼”键选择要设置当天的哪个定时（能设置4个，在“机组号”上方有指示），按“确定”键选定某个定时，进入定时开或关的选择.③按“▲”或“▼”键选择“定时开”和“定时关”，按“确定”键选定当前这个定时是开仍是关，进入定时时间选择，此时显示器上显示“定时设置”和“时钟设置”并且时间闪烁.④再按“▲”键修改小时，按“▼”键，修改分钟，设置好时间后按“确定”键完成这个定时的所有设置，同时保管这个设置，此时显示器上显示“定时设置”并且跳到步调③，其中定时次数和定期星期顺序递增，循环设置一个星期的定时，直到退出定时设置.⑤如果要取消某个定时，需将此定时的定时时间设置为上午00：00.如果要取消全部定时，需同时按下“模式”和“机组”键，在“滴-----”一声长鸣后，此时所有的定时全部清除.注意：定时开机和定时关机是以线控器上的时钟时间为准，如果时钟禁绝确，定时开机和定时关机的时间也将禁绝.在定时设置进程中，若按下“机组”、“模式”、“密码”键或5秒没按键将退出定时设置（不保管设置结果）.出厂默认定时为上午00：00.7、手动除霜机组在制热状态时按“▲”或“▼”键直到“手动除霜”字样出现时按“确定”键，即进入手动除霜状态.退出除霜的条件：①除霜时间大于10分钟；或②如果除霜感温探头检测到温度大于设置的除霜温度且除霜时间大雨1分钟.8、复位可按用针形东西按“▲”键上方的小孔复位.二、毛病代码主板数码管毛病显示：三、线控器毛病显示线控器毛病闪烁实现分为两部分：A、毛病代码，暗示毛病现象；B、机组号，暗示有毛病机组.如果机组设置有二通阀联锁功效，机组处于二通阀连锁状态时，线控器显示“SA”.。

McQuay 麦克维尔模块式风冷冷水(MC302l控制器使用手册)(1)

MC302l控制器使用手册适用于麦克维尔模块式风冷冷水/热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭)之间切换.2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行.3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等)。

按“机组"键后机组号码闪烁,此时按“▲”或“▼"键改变机组号,查看到的是不同机组的当前参数，若要查询某个机组的工作参数,找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。

4、参数设置①按“密码"键显示器左下框内显示“密码输入”和“00”，按“▲"或“▼”键改变数值,当选择到正确的用户密码后按“确定"键（出厂密码为“00”)，显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置:A、运行参数修改:在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。

B、用户密码修改：在输入正确密码后，按“密码"键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定"键修改拥护密码完成，同时跳出参数设置状态.②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号,找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。

③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定"键保存设置结果。

④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）.⑤设置参数值必须在关机状态下进行。
