第1章工艺分析1.1 77件的工艺分析制件名称：77件料厚：2mm材料：40钢零件技术要求：制件表面不得有划痕；孔及轮廓的边缘不得有毛刺。
零件图如图1.1所示图1.1 77件该零件为双弯板件，形状较为简单，直边高度H=6mm>2×t=2×2=4mm，满足弯曲工艺性要求，可用弯曲工序，成形类似于U型弯曲。
弯曲圆角半径为r=1.5mm，大于该材料的最小弯曲半径0.3t =0.6mm，满足了弯曲对弯曲角的要求。
1.2 工艺方案该零件所需的冲压工序为：落料，冲孔，弯曲。
可拟定以下三套工艺方案：方案一：用简单的模具，即为三套简单的模具分别完成落料、冲孔和弯曲三个工序。
方案二：用复合模，即用一套复合模完成落料、冲孔、弯曲三个工具。
方案三：用复合模和简单模具相结合，即用一套复合模完成落料和冲孔，用一套简单模具完成弯曲工序。
分析比较几套方案的优缺点：方案一：模具结构简单，模具的制造加工和装配较为容易，并且修模容易，但是由于采用三套模具造成制件的累计误差较大，而且需要投入的人力较多，操作复杂，成本高且效率低，不适合大批量生产。
方案二：复合模，模具结构复杂，模具的生产制造和装配较为苦难，更主要的是由于结构复杂，因而导致修模较为困难，并且复合模具较为笨重，但是复合模生产的产品精度高，适合制件精度要求较高的大批量生产，生产率很高，并且操作方便，节省劳动力。
方案三：两套模具相结合的方案，将简单与复合模具的优点集中在一起很好的克服了简单模具生产精度低，操作困难，复合模的生产制造和修模困难的缺点，实现了高效率，高精度，简单操作的大批量生产。
综上所述，选取方案三，复合模与简单模具相结合，复合模完成落料冲孔，简单弯曲模实现。
第2章 工艺计算2.1 排样有关的计算2.1.1 毛坯展开尺寸的计算由 《冲压手册》 表3.2得40钢的最小相对弯曲半径r=0.3t （2.1） r=0.3×2=0.6mm由于R=1.5mm 所以相对弯曲半径R/t= 1.5/2=0.75因此查《冲压手册》表3.9中性层位移系数x=0.29 所以中性层弯曲半径ρ=r+x ×t （2.2）ρ=1.5+0.29×2=2.08mm 中值法求弯曲件的展长 零件中间不弯曲部分长度为L 1 ;设圆角部分的中性层弧长为L 2; 弯曲直边中性层长度最短L 3和最长L 4； 展开后最短边为min L 最长边为max L 。
冷冲模具课程设计计算说明书
审核周期：根据项目实际情况确定
设计计算说明书的总结与评价
设计计算说明 书的完整性： 是否包含了所 有必要的计算
和设计步骤
设计计算说明 书的准确性： 计算结果是否 准确，是否符
合实际需求
设计计算说明 书的规范性： 是否符合行业 标准和规范， 是否易于理解
和执行
设计计算说明 书的创新性： 是否有创新性 的设计或计算 方法，是否具 有实际应用价
值
对未来设计的建议和展望
加强设计计算说明书的审核，确保设计质量 提高设计计算说明书的准确性，避免错误和遗漏 注重设计计算说明书的创新性，提高设计水平 加强设计计算说明书的实用性，提高设计效率 关注设计计算说明书的可读性，便于理解和交流 展望未来，设计计算说明书将更加智能化、自动化，提高
模具制造成本估算方法与实例
材料成本：根据模具材料种类和用 量进行估算
加工成本：根据模具加工工艺和加 工时间进行估算
设计成本：根据模具设计难度和设 计时间进行估算
装配成本：根据模具装配工艺和装 配时间进行估算
维护成本：根据模具维护频率和维 护时间进行估算
实例：以某汽车模具为例，详细说 明模具制造成本估算过程
单击此处添加副标题
冷冲模具课程设计计算说
明书
汇报人：
目录
01 02 03 04 05 06
添加目录项标题 设计计算说明书概述
模具设计参数 模具材料的选择与计算
模具结构设计与计算 模具制造工艺与成本估算
01
添加目录项标题
02
设计计算说明书概述
编写目的和意义
明确设计计算说明书的目的和意义，为后续设计计算提供指导 提高设计计算说明书的准确性和可靠性，确保设计计算的正确性和有效性
冷冲模设计说明书

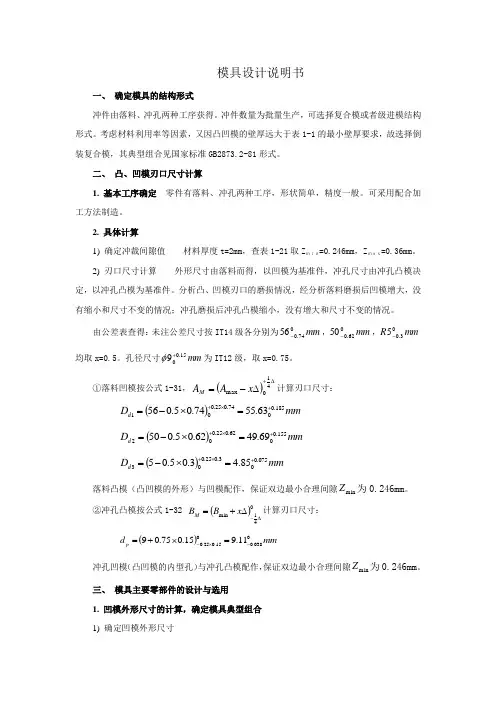

模具设计说明书一、 确定模具的结构形式冲件由落料、冲孔两种工序获得。
