MK线缆测试议说明书
电线电缆测量仪器操作说明书
电线电缆测量仪器操作说明书操作说明书编号：2021-0011. 安全须知在使用电线电缆测量仪器之前，请务必仔细阅读并熟悉本操作说明书。
同时，为了确保操作安全，请注意以下事项：1.1 请使用专门供电线电缆测量使用的电源，确保电源电压稳定。
1.2 在操作之前，请确认设备的工作环境符合以下条件：- 温度范围：5℃ - 40℃- 相对湿度：不超过80%1.3 确保操作人员具备相关的技术知识和经验，并遵守操作规范。
1.4 在进行测量之前，请检查仪器的外观和连接是否正常，确保测量的准确性。
2. 仪器概述电线电缆测量仪器是一种用于测量电线电缆特性参数的设备，可以包括以下功能：- 电阻测量- 绝缘电阻测量- 电容测量- 介电强度测量具体的仪器配置和使用方法请参阅下面的操作指南。
3. 仪器配置电线电缆测量仪器包括以下主要组件：3.1 仪器主机：用于控制和显示测量结果。
3.2 测量夹具：用于夹住被测电线或电缆，建立测量电路。
3.3 连接线：用于连接测量夹具和仪器主机。
4. 操作指南在测量电线电缆之前，请按照以下步骤进行操作：4.1 准备工作a) 将仪器主机连接上电源，并确保电源电压符合要求。
b) 确保仪器主机的电源开关处于关闭状态。
4.2 连接测量夹具a) 将测量夹具的夹口打开。
b) 将被测电线或电缆放入测量夹具的夹口中，并轻轻按紧。
c) 确保夹具与电线电缆之间没有松动的连接。
4.3 连接仪器主机a) 通过连接线将测量夹具与仪器主机相连接。
b) 确保连接线的接口稳固，避免产生干扰。
4.4 打开仪器主机a) 将主机的电源开关打开。
b) 按照主机上的显示屏上的指示进行操作。
4.5 进行测量a) 根据需要选择合适的测量模式。
b) 按下测量按钮，开始进行测量。
c) 等待测量结果的显示，记录并分析结果。
4.6 关闭仪器主机a) 测量完成后，将主机的电源开关关闭。
5. 故障排除如果在使用电线电缆测量仪器的过程中遇到故障，请参考以下内容进行排除：5.1 仪器不能正常启动检查电源连接是否松动，确保电源供应稳定，并重启仪器主机。
电缆探测仪使用说明书
气相色谱仪使用环境要求
《气相色谱仪使用环境要求》
嘿，大家知道吗，气相色谱仪这家伙啊，对使用环境那可是相当挑剔呢！就像我那次的经历一样。
有一回啊，我们实验室要进行一个很重要的实验，用到了气相色谱仪。
我们都知道这仪器娇贵得很呢。
当时啊，实验室里有点乱糟糟的，各种东西堆得到处都是。
我们把气相色谱仪搬出来准备开始工作。
一开始还没啥，可过了一会儿就不对劲了。
这仪器的数据好像不太对劲呀，怎么都测不准确。
大家就开始找原因，这一看才发现，原来啊，旁边有个小风扇在呼呼地吹着，那风就一直对着气相色谱仪呢。
哎呀呀，这可不行啊，它可不喜欢这样不稳定的气流环境呀。
然后呢，我们赶紧把那个小风扇给挪走了，又重新调整了一下周围的环境，让它处在一个相对安静、稳定的地方。
嘿，你还别说，这之后再测，数据就正常多啦。
所以啊，通过这件事我就深刻体会到了，气相色谱仪对使用环境要求可高啦！不能有太多干扰的气流，温度啊也得适中，不能忽冷忽热的，湿度也得控制好，不然它就会“闹脾气”，不好好工作啦。
咱可得好好对待它，给它创造一个舒服的“家”，这样它才能好好给我们帮忙，做出准确的实验结果呀！总之呢，一定要重视气相色谱仪的使用环境要求哦，可别马虎大意啦！。
Fluke Networks MicroScanner 系列 电缆验测仪 用户手册说明书
MicroScanner™系列电缆验测仪用户手册March 2019 (Simplified Chinese)©2019 Fluke CorporationAll product names are trademarks of their respective companies.有限担保和责任限制在正常使用和服务下，每个 Fluke Networks 产品都保证不存在任何材料和工艺方面的缺陷，除非另有说明。
主机和接线图适配器的保修期为自购买之日起一年。
除非另行说明，否则部件，附件，产品维修和维护的保证期限为 90 天。
镍镉，镍氢和锂离子电池，电缆或其他外围设备都将视为部件或附件。
该保修仅适用于原始买主或 Fluke Networks 授权零售商的最终用户，不适用于 Fluke Networks 认为被误用，滥用，改动，疏忽，污染或者由于事故或非正常操作或搬运条件而造成损坏的任何产品。
Fluke Networks 保证软件在 90 天内基本按照其功能规格运行，并保证软件被正确记录在无缺陷的介质上。
Fluke Networks 不保证软件没有任何错误或运行时不会中断。
对于新产品或未使用的产品，Fluke Networks 授权零售商只向最终用户提供上述保修，但不能以 Fluke Networks 的名义提供更多或不同的保修。
只有通过 Fluke Networks 授权的销售渠道购买的产品或者买主支付适当的国际价格购买的产品，才可获得保修支持。
在法律允许的范围内，如果买主将在一个国家或地区购买的产品送到另一个国家或地区修理，Fluke Networks 保留向买主索取修理/更换费用的权利。
如需获取授权经销商列表，请访问/wheretobuy。
对于有缺陷但在保修期内送达 Fluke Networks 授权维修中心的产品，Fluke Networks 的保修责任仅限于以购买价退款，免费修理或更换，由 Fluke Networks 选择其中一种方式。
电缆识别仪说明指导书
DS-10电缆辨认仪使用说明书福州纵诚科技有限公司一、概述电缆辨认仪在电力电缆架设、迁移、维护以及故障解决中用来鉴别一束电缆中欲寻找一根特定电缆；具备鉴别电缆精确、迅速、操作简朴、应用范畴广等特点。
它是电缆施工及维护工作中不可缺少检测仪器。
电缆辨认仪，在发射端釆用单片机技术对发射信号进行编码、功率驱动,接受机中单片机对接受相位编码信号解码和相位辨认。
依照U的电缆上信号相位特性唯一性将U的电缆从一大束其他电缆中辨认出来。
它是一种轻小型、紧凑型、便携式仪器。
合用于各种类型高低压动力电缆。
警告：为保证人身安全，对已拟定电缆，在维修开锯前，一定要扎钉实验。
二、仪器重要特点本仪器山电缆辨认仪发射机，电缆辨认接受机、接受卡钳及输出信号连接线构成。
它具备大功率电流脉冲输出；现场接受信号特性清晰，轻便灵活，敬捷度高，能有效抑制现场工频干扰；判断精确、迅速；保护电路可靠；大钳口适合各种截面积动力电缆；内部具备大功率隔离变压器，操作者与市电不存在任何电气上直接接触。
极大保证了人身安全。
本仪器最大特点：1、操作极其简朴，使用非常以便。
2、该电缆辨认仪与常规辨认仪不同，釆用了最新通信技术，在发射端釆用单片机技术对发射信号进行编码、功率驱动；接受机中单片机对接受相位编码信号解码和相位辨认。
依照U的电缆上信号相位特性唯一性将U的电缆从一大束电缆中辨认出来。
因而工作性能可靠，对超长电缆也能做到精确鉴别，是一种轻小型、紧凑型、便携式仪器。
合用于各种类型高低压动力电缆。
二、工作原理简介电缆辨认仪发射机和接受机采用单片机编码、解码技术和广泛应用在通信领域里PSK技术。
很容易将被辨认电缆从多根电缆中做出明确鉴别。
乂山于被辨认电缆上信号电流强度全线都是同样，接受卡钳在电缆沿线所接受到电磁信号强度一致，辨认电缆不受被辨认电缆长度限制。
三、仪器外形及功能简介（一）电缆辨认仪发射机面板如图3-1所示：功能简介1、电源开关：控制整机电源通断。
电缆测试仪说明书
电缆故障多功能能测试仪使用说明书V2.1感您选择使用本公司电缆故障多功能能测试仪！您能够成为本公司的用户，是我们最大的荣幸。
真诚希望此仪器能成为您工作上的良好帮手。
为了使您尽快了解仪器并熟练地使用它，我们为您编写了这本说明书。
在第一次使用该仪器之前，请您务必仔细阅读随机配送的所有资料，这样可以避免造成一些不必要的麻烦。
如果您在使用仪器的过程中发现什么问题，请与本公司联系。
合作！本说明书容若有变动，恕不另行通知。
特别提示：如果现场电缆故障比较复杂，仪器无法判断出故障点或明显存在误判时，请改用手动测试、具体操作方法请参照说明书“手动测试”部分。
装箱清单:测试仪一台；测试线一条；耳机一个；漏电信号采集探杆二根；路径信号采集探头一个；信号发生器一台；信号发生器连接线二条；地钎一个；仪器包二个；测试仪充电器一个；信号发生器充电器一个；说明书一本；合格证一；保修卡一。
仪表功能综述电缆故障多功能测试仪主要有如下三个功能：1、长度测试：主要是测试线路断线点距离、混线点距离。
2、路径测试：主要测试电缆的路径。
3、漏电测试：主要测试电缆的芯线对地漏电、芯线对铠甲漏电故障。
长度测试图形上传步骤：1、对于自己不好辨认的波形可以发到群里来，发送步骤如下。
2、把每个围（240，480，，，，，等，）的波形拍一下上传，调整围后不需要做任何操作。
对于240围的波形因为开机默认就是240，拍照时可以先调整到其他任意围再调整回来，因为我们的仪器围改变后有自动调整幅度的功能，开机默认的波形幅度有可能不合适。
3、拍照后注明线缆总厂大约多少。
对地漏电测试主要步骤：1、用万用表或者摇表测试电缆的的相间绝缘、相线和铠甲绝缘、相线铠甲对地的绝缘情况。
2、相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地芊接地。
（电缆原来的接地线一定断开）3、主机调整进入路径测试界面，如果土地使用探杆、如果水泥地使用探头进行查找。
4、对地漏电点，探杆到达后声音最大，探头过了故障点声音减小，所以要寻找声音突变的点。

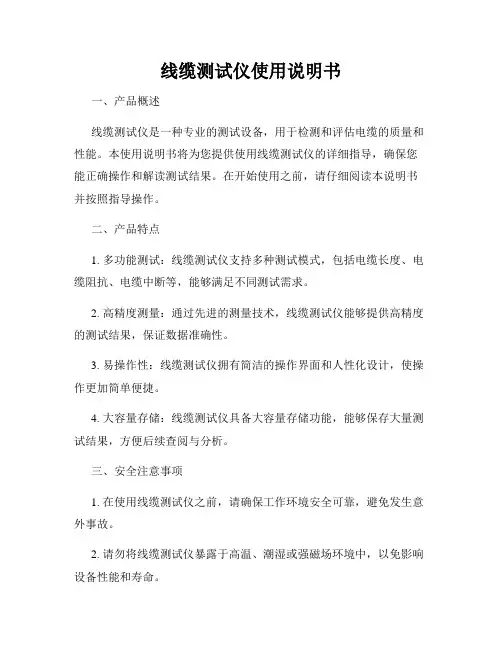

线缆测试仪使用说明书
线缆测试仪使用说明书一、产品概述线缆测试仪是一种专业的测试设备，用于检测和评估电缆的质量和性能。
本使用说明书将为您提供使用线缆测试仪的详细指导，确保您能正确操作和解读测试结果。
在开始使用之前，请仔细阅读本说明书并按照指导操作。
二、产品特点1. 多功能测试：线缆测试仪支持多种测试模式，包括电缆长度、电缆阻抗、电缆中断等，能够满足不同测试需求。
2. 高精度测量：通过先进的测量技术，线缆测试仪能够提供高精度的测试结果，保证数据准确性。
3. 易操作性：线缆测试仪拥有简洁的操作界面和人性化设计，使操作更加简单便捷。
4. 大容量存储：线缆测试仪具备大容量存储功能，能够保存大量测试结果，方便后续查阅与分析。
三、安全注意事项1. 在使用线缆测试仪之前，请确保工作环境安全可靠，避免发生意外事故。
2. 请勿将线缆测试仪暴露于高温、潮湿或强磁场环境中，以免影响设备性能和寿命。
3. 在连接电缆时，务必确认电缆电源已关闭，并遵循正确的电缆连接顺序。
4. 在进行测试时，操作人员应佩戴适当的个人防护装备，并注意电源和信号线的接地情况。
四、使用步骤步骤一：准备工作1. 将线缆测试仪放置在平稳的工作台面上，确保设备不会受到外界干扰。
2. 连接测试仪与计算机或移动设备，确保设备正常通信。
步骤二：电缆连接1. 将待测试的电缆正确连接至线缆测试仪的测试端口，确保连接牢固可靠。
2. 注意检查连接是否正确，确保接线无误。
步骤三：选择测试模式1. 打开线缆测试仪，进入主界面。
2. 根据需要选择相应的测试模式，如电缆长度、电缆阻抗等。
步骤四：开始测试1. 根据所选测试模式的要求，进行参数设置。
2. 点击“开始测试”按钮，等待测试结果显示。
步骤五：解读测试结果1. 在测试完成后，线缆测试仪将显示测试结果。
2. 根据测试结果中的数据和图形，评估电缆的质量和性能。
五、故障排除1. 若线缆测试仪无法正常启动，请确保电源充足，并检查设备是否连接正确。
2. 在进行测试时，若测试结果异常，可以先检查电缆的连接和状态，再进行复测。
MicroScanner Pro电缆验测仪
深圳市金凯博电子有限公司制作MICROSCANNERTM PRO 电缆验测仪多种功能集于一身的基本网络测试仪第一部分 产 品 功 能 概 述 第二部分 产 品 特 点 介 绍 第三部分 技 术 指 标 第四部分 订 购 指 南TEL0755-*******20 线FAX 0755-*******深圳华强北路赛格科技园三栋东 A508 室深圳市金凯博电子有限公司制作目 录第一部分 第二部分 1 2 3 4 5 6 A B C D E 第三部分 第四部分 产 品 功 能 概 述.....................................................................................................3 产 品 特 点 介 绍.....................................................................................................4 多种功能集于一身的基本网络测试仪 ...................................................................4 识别工作的网络连接...............................................................................................4 迅速定位电缆故障...................................................................................................4 从配线间识别电缆链路...........................................................................................5 音频功能追踪定位电缆位置...................................................................................5 可选附件...................................................................................................................6 线序适配器 产品号 MT8203-14 ............................................................6 分线适配器 产品号 MT8203-16 ............................................................6 电缆定位识别器 产品号 MT8203-17 ....................................................6 同轴线适配器 产品号 MT8203-15 ........................................................6 便携软包 产品号 MT8202-04 .................................................................7 技 术 指 标.................................................................................................................8 订 购 指 南.................................................................................................................9TEL0755-*******20 线FAX 0755-*******深圳华强北路赛格科技园三栋东 A508 室深圳市金凯博电子有限公司制作第一部分 产 品 功 能 概 述电缆验测仪 MicroScanner Pro 是一个功能强大 专为防止以及解决电缆 安装问题而设计的工具 它可以检测电缆的通断 电缆的连接线序 电缆的故障 位置 MicroScanner Pro 可以测试同轴线 RG6 RG59 等 CATV/CCTV 电缆 以及 双绞线 UTP/STP/SSTP 并可诊断其它类型的电缆 例如语音传输电缆 网络 安全电缆或电话线 使用 MicroScanner Pro 来进行验证测试可以确保基本的连通性和端接的正确 性 使用线序适配器 wiremap 可以检验所有线对的连通正确性 以确认被测 电缆线序正确与否 568A 或 568B 并识别电缆的线序错误 MicroScanner Pro 可以迅速定位故障 当检测到问题以后,只需按一个按键 MicroScanner Pro 的 TDR 长度测量功能就可测量电缆的全长 并确定电缆的故障类型和故障位置 长 度测量还可以显示每对线的长度并告之电缆是否连接在工作的 HUB 上特点 测试同轴线 UTP 和 STP 电缆 使用 FLUKE 网络专利 TDR 技术以确保精确的长度测试 包括每对 线至 HUB 的长度 点亮 HUB 端口灯来帮助识别电缆 产生 4 种音调来确定墙壁中 天花板上或配线间中电缆的位置 识别正在工作的 10BASE-T/100BASE-TX 网络 检查电缆线序 确定开路 短路 跨接或串绕问题 识别半双工 全双工网络 站点的增加 移动或更改时电缆的识别 UTP 或同轴线 用户跳线的测试 无需耦合器或外接适配器 可选的 MicroScanner Pro 工具包 型号#MT8200-22 包含如下 附件 电缆定位识别器 一年保修TEL0755-*******20 线FAX 0755-*******深圳华强北路赛格科技园三栋东 A508 室深圳市金凯博电子有限公司制作第二部分 产 品 特 点 介 绍多种功能集于一身的基本网络测试仪 网络安装的强大便捷工具 验证测试任何语音 数据或视频 VDV 安装 无论您是在进入快速发展的 VDV 市场的电气承包商 提供家庭网络的专业人 员 数据通讯专家或网管经理 都会发现福禄克公司的 MicroTools 系列产品是 功能强大的 VDV 检验和故障诊断工具 它能检验您的工作并保证安装的质量 电缆验证仪 MicroScanner Pro 是一个功能强大 专为防止以及解决电缆 安装问题而设计的工具 它可以检测电缆的通断 电缆的连接线序 电缆故障的 位置 从而节省了安装的时间和金钱 MicroScanner Pro 可以测试同轴线 RG6 RG59 等 CATV/CCTV 电缆 以及双绞线 UTP/STP/SSTP 并可诊断其它类型的电 缆 例如语音传输电缆 网络安全电缆或电话线 2 识别工作的网络连接 1MicroScanner Pro 新的网络识别功能可以驱动 HUB 端口灯闪烁 并显示您的 网络连接在 10Mbps 或 10/100Mbps 网络 还可识别全双工或半双工状态 它还可 以通过显示 PC 识别工作站检测到 10Base-T 信号连接至 PC迅速定位电缆故障 使用 MicroScanner 确性 使用线序适配器 测电缆的线序正确与否 Pro 可以迅速定位故障TEL 0755-******* 20 线3Pro 来进行验证测试可以确保基本的连通性和端接的正 wiremap 可以检验所有线对的连通正确性 以确定被 568A 或 568B 并识别电缆的线序错误 MicroScanner 如图 从而检测开路 短路 跨接 串绕或任何错误FAX 0755-******* 深圳华强北路赛格科技园三栋东 A508 室深圳市金凯博电子有限公司制作连线线对 1-2 短路当检测到问题以后用眼睛去检查故障的具体位置将会非常耗时 而现在您只 需按一个按键 MicroScanner Pro 的 TDR 长度测量功能就可测量电缆的全长 并确定电缆的开路 短路及其位置 长度测量对费用的计算和库存也非常重要 即 使线缆在线箱里 它可以显示每对线的长度并告知电缆是否连接在工作着的 HUB 上在 90 英尺处检测到工作的 HUB 网络从配线间识别电缆链路 MicroScanner Pro 还可以提供办公室/房间识别功能 它可以在增加 移动 和更改办公室的站点时提供电缆的走向识别 它可以帮助识别电缆在配线架上的 位置 它使得双绞线和同轴线的测试和文档备案简单方便 把电缆位置识别器连 接在链路的远端 工作站/办公室 增强型 MicroScanner Pro 将显示办公室的 号码4办公室/房间#4 端接识别器音频功能追踪定位电缆位置 MicroScanner Pro 的音频功能可以产生音频信号 配合使用音频检测器选件 MicroProbe 来追踪并定位在墙壁中 天花板上或配线间中的电缆 MicroScanner Pro 可以产生 4 种音调来帮助用户识别5TEL0755-*******20 线FAX 0755-*******深圳华强北路赛格科技园三栋东 A508 室深圳市金凯博电子有限公司制作可选附件 MicroScanner Pro 提 供 了 多 种 可 选 附 件 MicroScanner Pro 的功能 A 线序适配器 产品号 MT8203-146可根据自身需求扩展您的使用线序适配器 wiremap 可以检验所有线对的连通正确性 以确定被测 电缆的线序正确与否 568A 或 568B 并识别电缆的线序错误 包括 开路 短 路 跨接 串绕或任何错误连线 B 分线适配器 产品号 MT8203-16当您使用 MicroScanner Pro 测试线缆时 分线适配器可帮助您识别语音线 对 网络线对或电话线对 选件 C 电缆定位识别器 产品号 MT8203-17可以提供办公室/房间识别功能 它可以在增加 移动和更改办公室的站点 时提供电缆的走向识别 包含在 MicroScanner Pro 电缆验测仪套件 中 D 同轴线适配器 产品号 MT8203-15用于 MicroScanner Pro 和同轴线的连接TEL 0755-******* 20 线 FAX 0755-******* 深圳华强北路赛格科技园三栋东 A508 室深圳市金凯博电子有限公司制作E 便携软包产品号MT8202-04方便小巧易于携带包含在MicroScanner Pro 电缆验测仪套件中TEL0755-*******20 线FAX 0755-*******深圳华强北路赛格科技园三栋东 A508 室深圳市金凯博电子有限公司制作第三部分 技 术 指 标MicroScanner Pro 电缆验测仪外形尺寸 电池 显示 应用 139.7 * 82.5 * 25.4mm 9V 碱性 电量不足提示 专用 LCD 44.5 * 21.6mm STP UTP 75 或 50 欧姆同轴线 10/100BASE-T 网络 10BASE-T 或测试仪接口8 芯连接口用于长度测试 10/100 链路识别 试 电缆定位 音频发生 8 芯接口用于用户跳线线序测试线序测回环接口 长度测量 长度校准测量 4 对线的长度以英尺或米显示 最大距离 457 米 用户可选 NVP NVP 校准基于已知长度的电缆 最短 为 15 米 最长为 457 米 开路 短路 反接 交叉和串绕 最大距离 200 米 最大故障检测 电缆定位6 个远端被动测试插口 识别号为#1-3 和#5-7 距离为 200 米 用户可选 4 个预置的频率音频频率 音频接口8 芯接口可在所有 4 对线中产生音频信号 接地插口 在追踪时提供测试仪接地连接 测试仪测试接口可承受一般电话接口的高压输入 于 48VDC 80mA 或用于电话电源的 24VAC 小高压输入保护Wiremap Adapter 线序适配器 外形尺寸 57.2 * 12.7 * 15.9mmCoax Adapter 同轴线适配器 外形尺寸 76.2 * 16 * 14.7mmTEL0755-*******20 线FAX 0755-*******深圳华强北路赛格科技园三栋东 A508 室深圳市金凯博电子有限公司制作第四部分 订 购 指 南产品型号 MT8200-31 随机包括 MicroScanner Pro 电缆验测仪 包括 MicroScanner Pro 线序适配器 同轴线适配器 类型 F 型连接器 9V 碱性电池 使用手册 CATVMT8200-22MicroScanner Pro 电缆验测仪套件 包括 MicroScanner Pro 线序适配器 同轴线适配器 CATV 类型 F 型连接器 电缆识别器 便携包 9V 碱性电池 使用手册MicroScanner Pro 选件 型号 MT8202-04 MT8203-15 MT8203-17 MT8203-14 MT8203-16 说明 MicroScanner Pro 便携包 同轴线适配器 电缆定位识别器 线序适配器 分线适配器TEL0755-*******20 线FAX 0755-*******深圳华强北路赛格科技园三栋东 A508 室。
测线仪使用说明
SM-8818测线(开路,短路交叉) SM-8828测线寻线SM-8838测线测长度SM-8868测线测长度寻线Cable TesterUser Manual线缆测试仪说明书警告1). 测试仪需配用9V的电池2). 测试仪15分钟以后自动关闭3). 当电池电力很低时显示屏将会有低电提示，测试仪在低电是不能正常工作的。
此系列测试仪是专门设计测试网络线、电话线、同轴电缆线的，不能用于测试其它相关线材，否则会对测试仪造成永久性毁坏。
技术规格1). 显示屏显示屏点阵128x64（有效视频范围48x32mm）2). 电源供电源是9V的叠层电池，耗电量为15 mA。
3). 低电量显示当9伏的电池量低于6.5伏时将出现低电量提示。
4). 尺寸149x 66x23 mm5). 可测试的线材STP/UTP双绞线、同轴线、电话线、USB信号线。
6). 可测试的接口端子测试仪可以测试的各种线材端口是：RJ45主端口、回环RJ45端口、BNC端口、外接BNC端口、USB (A)型端口、USB(B)型端口、RJ45远程端口、RJ11转接口。
7). 工作环境温度-10℃------+60℃.8). 双绞线长度的测量范围：1---1200 M校准精确度：2%（+/-0.5米或+/-1.5英尺）校准线长>10米测试精确度: 3%(（+/-0.5米或+/-1.5英尺）(AMP, AT&T Class5 cable)显示：米，英尺，码。
9). 长度校准使用者可以用给定长度的线自我设置校准长度，校准线长度要长过10米。
10).查线序测线误检查诸如开路、短路、反接、交叉、或干扰冲突。
11).查线远端无源测试插孔(ID 1 > ID8)12).延时自动关机功能：15分钟不操作，测试仪便自动关机。
13)可测试和查找5E、6E、同轴线，USB线与电话线。
14)调节音量开关可以改变检测的灵敏度。
功能特性1).SM-88181). 在5E/6E线、同轴电缆线、USB信号线、电话线等线内查找开路、短路、跳线、反接、交叉干扰等错误。
带电电缆检测仪说明书
带电电缆检测仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、工作原理简介 (5)二、仪器外型及功能介绍 (6)三、工作方法 (7)四、准备测试 (8)五、测试 (9)HTDS-H电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的专用仪器。
它是一小型化手提式，紧凑型仪器，装在铝合金箱内，由一个信号发生器，一个带传感器的接收机及连线构成。
一、工作原理简介为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。
该仪器按下述原理工作：发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆。
该系统要设计成返回电流不要从同一电缆中返回，能做到这一点，馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反。
除了电流方向这一实际差异外，电流幅度也是一识别特征，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。
电缆测试仪(查线仪)的使用
电缆测试仪（查线仪）的使用
1、什么是电缆测试仪/查线仪
电缆测试仪/查线仪，主要由测试器、接收器和远端识别器三部分组成，具有线缆长度测试、寻线、对线、串绕、断点等多种线路状态测试功能。
能够检查线路误差并测量电缆长度；能作为接收器，找超五类、电话线、同轴电缆及其他电缆；能远程识别，测试线缆与RJ45和BNC链接。
电缆测试仪/查线仪是通信线路、综合布线等弱点系统安装，维护工程技术人员的实用工具。
相信经过对上述剥线刀/打线刀/网线测试仪/电缆测试仪/地下线缆探测器等网线工具的介绍，您已经较为清晰的了解网线工具的选择：
1、在进行切或者剥离不同规格的线缆时选择剥线刀；
2、在将线缆插入打线端、接线板、Keystone模块、表面安装盒的绝缘置换连接器上时，选择打线刀进行操作；
3、在进行检测网络、线路远程检测与同轴电缆测试时选择网线
测试仪;
4、在进行线缆长度测试、寻线、对线、串绕、断点等多种线路状态测试时，选择电缆测试仪/查线仪进行操作；
5、在定位墙壁或地下带电线缆的路径时选择地下线缆探测器。
随着光纤在高速通信中的广泛使用，高性能/可靠/稳定的光纤对网络是至关重要的，光纤故障会严重影响到网络的性能及其正常运行状态,因此光纤检测是一项非常重要的工作，现如今市面上光纤测试工具五花八门，例如红光笔、光功率计、激光稳定光源、光纤显微镜等，面对这些光纤测试工具该如何选择？想要知道什么时候用它们，那么必须先清楚它们是什么、有什么作用。
电缆厂检测仪器操作规程
电缆厂检测仪器操作规程第一章：总则第一条为了规范电缆厂检测仪器的使用和操作，确保产品质量和生产安全，制定本规程。
第二条本规程适用于电缆厂所有检测仪器及相关工作人员。
第三条仪器操作前，应检查仪器外观及配件是否完好无损。
第四条操作人员应具备一定的电气知识和操作技能，并接受相关安全培训。
第五条操作人员应穿戴符合安全要求的劳动防护用品，如安全帽、防护眼镜和耳塞等。
第六条操作人员应按照仪器说明书进行操作，并根据实际情况调整仪器参数。
第三章：仪器的维护和保管第七条操作人员在使用完仪器后，应及时清理和保养仪器，确保其处于正常工作状态。
第八条不得私自调整或更改仪器的内部结构和参数，如需要维修或调整应由专业人员进行。
第九条保管人员应将仪器放置在干燥、通风、无腐蚀性物质的环境中，并定期检查仪器的存放状况。
第四章：应急措施第十条在仪器使用过程中，如发生故障或突发事故，操作人员应立即停止操作，并报告相关人员。
第十一条操作人员应熟悉仪器的紧急停机和断电装置，一旦发生紧急情况，应及时采取相应措施。
第十二条所有操作人员应熟悉使用防火、防爆设备，并知悉逃生通道的位置和使用方法。
第五章：附则第十三条使用过程中发现仪器存在问题或有待改进的地方，应及时向上级汇报，并积极改进。
第十四条未经授权擅自使用检测仪器，或者故意破坏检测仪器的行为将受到相应处罚。
第十五条本规程的解释权归电缆厂所有。
以上是电缆厂检测仪器操作规程的主要内容，有效的操作规程不仅可以提高电缆检测工作的效率，还可以保证产品质量和人员的安全。
在实际操作中，所有操作人员都应严格按照规程要求进行操作，确保仪器的正常使用和延长使用寿命。
同时，在紧急情况下，操作人员应娴熟掌握应急措施，避免事故发生。
美国麦测_9890DFXT中文说明书路由探测仪
9890DFXT管线探测仪中文操作说明书美国麦测METROTECH 公司美国加利福尼亚州硅谷SANTA CLARA市OLCOTT路3251号，美国原产目录1．引言2．安全防护措施3．9890DFXT简明操作说明4．9890DFXT型设备4．1 标准配置4．2 可选功能4．3 选件4．4 技术数据4．5 发射机：控制开关、指示器和特性4．6 接收机：控制开关、指示器和特性5．检查步骤6．操作6．1 发射机设定6．2 接收机操作7．高级技术7．1 工地勘查7．2 相邻导体7．3 深埋导体7．4 跟踪长管线7．5 定位支管7．6 弯管和管端定位7．7 阀门、入孔盖、T型接头和立管7．8 连接在一起的导体7．9 用另一测量夹钳区分导体7．10 管线密集地区7．11 如何确定是否碰到“幽灵”导体7．12 绝缘连接的管路7．13 配气管道系统7．14 非金属管道7．15 示踪线8．维护8．1 更换9890 DFXT 发射机碱性非充电电池8．2 9890 DFXT发射机充电电池8．3 更换9890 DFXT 接收机电池8．4 服务中心附录版权声明担保插图目录图4-1：9890DFXT智能管线探测仪—标准配置和可选配置图4-2：9890DFXT发射机—控制开关和指示器图4-3：9890DFXT接收机—控制开关和指示器图4-4：9890DFXT接收机LCD显示图4-5：9890DFXT接收机LCD显示—深度测量模式图5-1：发射机接线图5-2：将接收机对准发射机图6-1：直接（导体性能）连接图6-2：测量夹钳电感耦合图6-3：感应法发射机位置图6-4：接收机用于定位时的位置图6-5：测量深度时接收机的位置图6-6：三角测量法原理图6-7：三角测量时接收机的位置图6-8：中心线定位图6-9：多个导体位于公用地沟图7-1：盲查—平行移动法图7-2：相邻导体—接地引线位置图7-3：定位支管图7-4：弯管定位图7-5：导体端部定位图7-6：管线密集地区不正确耦合方法图7-7：管线密集地区正确耦合方法图8-1：更换9890 DFXT 发射机碱性非充电电池图8-2：用壁挂式充电器对发射机电池充电图8-3：用车载式充电器对发射机电池充电图8-4：更换9890 DFXT 接收机电池1．引言本说明书阐述了型号为9890 DFXT系列智能管线探测仪，包括设备描述、产品性能、检查步骤、操作过程、使用及仪器维护。
电缆测试仪说明书
电缆故障多功能能测试仪使用说明书V2.1感您选择使用本公司电缆故障多功能能测试仪！您能够成为本公司的用户，是我们最大的荣幸。
真诚希望此仪器能成为您工作上的良好帮手。
为了使您尽快了解仪器并熟练地使用它，我们为您编写了这本说明书。
在第一次使用该仪器之前，请您务必仔细阅读随机配送的所有资料，这样可以避免造成一些不必要的麻烦。
如果您在使用仪器的过程中发现什么问题，请与本公司联系。
合作！本说明书容若有变动，恕不另行通知。
特别提示：如果现场电缆故障比较复杂，仪器无法判断出故障点或明显存在误判时，请改用手动测试、具体操作方法请参照说明书“手动测试”部分。
装箱清单:测试仪一台；测试线一条；耳机一个；漏电信号采集探杆二根；路径信号采集探头一个；信号发生器一台；信号发生器连接线二条；地钎一个；仪器包二个；测试仪充电器一个；信号发生器充电器一个；说明书一本；合格证一；保修卡一。
仪表功能综述电缆故障多功能测试仪主要有如下三个功能：1、长度测试：主要是测试线路断线点距离、混线点距离。
2、路径测试：主要测试电缆的路径。
3、漏电测试：主要测试电缆的芯线对地漏电、芯线对铠甲漏电故障。
长度测试图形上传步骤：1、对于自己不好辨认的波形可以发到群里来，发送步骤如下。
2、把每个围（240，480，，，，，等，）的波形拍一下上传，调整围后不需要做任何操作。
对于240围的波形因为开机默认就是240，拍照时可以先调整到其他任意围再调整回来，因为我们的仪器围改变后有自动调整幅度的功能，开机默认的波形幅度有可能不合适。
3、拍照后注明线缆总厂大约多少。
对地漏电测试主要步骤：1、用万用表或者摇表测试电缆的的相间绝缘、相线和铠甲绝缘、相线铠甲对地的绝缘情况。
2、相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地芊接地。
（电缆原来的接地线一定断开）3、主机调整进入路径测试界面，如果土地使用探杆、如果水泥地使用探头进行查找。
4、对地漏电点，探杆到达后声音最大，探头过了故障点声音减小，所以要寻找声音突变的点。
BTMG型总线测试仪使用说明来自高明.(DOC)
BT_MG型总线测试仪使用说明1、使用环境1、1温度范围：-10℃—40℃；1、2大气压：86—110Kpa；1、3环境湿度：≤95%RH（20℃）；2、技术指标2、1供电：12VDC±10%，1A；2、2通讯：NHB总线；2、3传输速率：9600BPS和2400BPS2、4传输距离：1200m；2、5读卡距离：≤50mm；2、6工作电流：≤280mA（空载且显示屏背光打开）。
3、总线测试仪面板按键功能说明：3、1按键“0--F”：十六进制数；3、2按键“读卡”：读出TM钮或射频卡的号码；3、3按键“写卡”：把读出的身份代码写到被测设备中；3、4按键“清卡”：清除所测设备中一个已存的身份代码；3、5按键“清所有卡”：清除被测设备中所有身份代码；3、6按键“测试”：测试被测设备的通讯是否正常；3、7按键“发送”：向被测设备中发送数据，相当于EWBUS里的写设备状态；3、8按键“”：光标右移；3、9按键“”：光标左移；3、10按键“F1”：查看设备信息；3、11按键“F2”：读设备状态；3、12按键“F3”：查询总线上通讯正常的设备的设备号,相当于EWBUS里的读设备号；（仅限于在测试仪上连接单个设备时使用）；3、13按键“F4” : 更改所连接设备的设备号或基站号；3、14按键“F5” : 确认。
4、测试仪上的开关和接口说明(参见总线测试仪立体图)：SW3：总电源开关（给测试仪供电）SW1：输出电源开关（给下挂设备供电）SW2：液晶屏背光开关SW4：通讯选择开关，可选9600和2400波特率（CLS-EDB车载器为2400 bps其余产品为9600 bps）220V：220V电源插口J4：下挂设备电源通讯接口小USB口：与CLS_EDA型车载器通讯接口大USB口：与CLS_EDB型车载器通讯接口5、使用说明5、1测试仪输出端子的四条线为：+12V、地、信号SA、信号SB，测试时将总线测试仪的通讯端子SA 和SB与下挂设备（例如家居安防控制器）的相应端子相连，测试仪输出的+12V给总线的下挂设备供电，信号线与电源线不能短路， 4个输出端子中的+12V 不能与其它端子短路。
Mk2600线缆标记打印机说明书
as automatic full and half cut, as well as depth and cutting speed control, convenient to help assist on large projects. It also has the ability to connect to a computer, allowing large quantities of data to be printed, and it can also read CSV-format fi les, which helps reduce the time required for keying data in the OUTSTANDING PRINT QUALITYThe Mk2600 printer produces professional-looking printed materials, with up to 300 dpi resolution,Canon is a registered trademark of Canon Inc. in the United States, and may be a registered trademark or trademark in other countries.eCarePAK is a registered trademark ofCanon U.S.A., Inc. in the United States. Pricing, specifi cations and availability subject to change without notice. Not responsible for typographical errors. Actual prices set by dealer/reseller and may vary. ©2022 Canon U.S.A., Inc. All rights reserved.SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.MODEL NUMBERPRINTER INFORMATIONMk2600 3382B040[AA]Mk2600 Cable & Wire Marker Printer1. Based upon printing 20 mm tubes, 5 full-size characters, consecutive print mode, half-cutting2. Warranty and support programs are subject to certain conditions and restrictions. See /support for details.TECHNICAL SPECIFICATIONSPrint Method Ink Type Print Resolution Max Print Speed 1Tube Label Supported Media Types DisplayCharacter Display Line Editing Character Size Built-in MemoryPrint Data Files Folders Input Modes Keyboard Type DisplayMedia Type Information Thermal Transfer Ribbon Cassette 300 dpi40 mm/second (high-speed)25 mm/second (mid speed)18.5 mm/second (low speed)40 pcs/min (high-speed)25 pcs/min (mid and low speed)Tubes, Heat Shrink Tube, Label Tape, WrapAround Tape, Cable Markers, Marking StripLCD Graphic with Back Light 10 Characters x 2 Lines (full width)20 Characters x 2 lines (half-width)3 Lines1.3 mm, 2mm, 3mm, 6mmApproximately 5,000 CharactersApproximately 60,000 Characters 10 Folders (each can save up to 99 fi les)Alphanumeric, Symbol MechanicalLCD Graphic (160 x 164 dots) with back light Tube - inner diameter - Up to 6.5 mmTube - thickness - 0.5 mmLabel Tape - width - 6 mm, 9 mm, 12 mm Label Tape - length - 30 mm PRINTER SPECIFICATIONSPower Connectivity PC InterfaceOperating EnvironmentTemperature Humidity Power ConsumptionMaximum Cutting MethodHalf Cut Full Cut Warranty 2Dimensions & Weight Box Contents AC Adapter (100 VAC - 240 VAC, 50/60 Hz)USB 2.0USB Interface PC Connection Kit Included15°C to 32.5°C10% to 85%Approx. 17.3 WAutomatic AutomaticTwo-Y ear Advanced Exchange Limited Warranty9.8” (W) x 11.8” (D) x 3.4” (H) / 4.4 lbs.Mk2600 Cable & Wire Marker Printer Adapter AC L Power Cord AC Tube AttachmentRibbon Cassette, Black 40 Meter Operator Manual CD-ROM USB CablePacking List & FCC Notice Product Safety Notice WarrantyGENERAL。
LinkMaster PRO线缆验证测试仪使用手册
L i n k M a s t e r P R O线缆验证测试仪使用手册work Information Technology Company.2020YEARLinkMaster PRO线缆验证测试仪使用手册美国理想工业中国有限公司2003年6月LinkMaster TM PRO线缆验证测试仪，是综合布线系统工程施工和维护人员必备工具，可使现场验证与“随工随测”工作变得轻而易举，从而确保工程施工质量。
一、设备特点_ 双行LCD显示，提供清晰的图标显示。
_ 测试屏蔽层的连续性、短路、开路、错对、反接以及串绕（需远端支持）。
_ 可单端测试线缆短路、开路以及串绕。
_ 以图形方式显示接线图的开路、串绕的测试结果。
_ 显示测试结果并提供音频定位功能（选件）。
_ 可显示10Base-T和令牌网线缆的线序(需远端支持)。
_ 可测试UTP、ScTP, 和coax线缆长度（以英尺或米为单位）。
_ 铜轴线缆测试可同时支持8个颜色色标的远端。
_ 音频发生功能可提供四种不同的声音。
_ 当远端接入时，测试仪自动开机。
_ 在任何状态下自动关机，以延长电池的使用时间。
_ 当电池不足时，显示更换电池。
_ 黑色电池舱盖可保证方便快速的更换电池。
_ 可测试跳线（回环测试）_ 可识别网络设备。
_ 测试仪使用9伏电池。
二、功能描述：当远端识别器与LinkMaster TM Pro 连接后，测试仪自动开机进行测试。
如果没有远端识别器与测试仪连接，按任意键即可开机进行测试。
当远端识别器预测仪分开数秒钟后，测试仪自动关机。
当对同一条线缆测试时间超过5分钟时，LinkMaster TM Pro自动关机。
拔下线缆后，测试仪恢复初始状态。
在线缆测试状态下，LinkMaster TM Pro保证连续开机不超过20分钟。
在音频测试状态下，LinkMaster TM Pro会在2-1/2小时后自动关机。
当重新开机后，LinkMaster TM Pro保持关机时的测试状态。
线缆探测仪
#61-954#61-956#61-958SureTest®线缆探测仪使用说明书目录●安全声明―――――――――――――――――――――――――3 ●简介―――――――――――――――――――――――――――4 ●仪器各部分描述•信号发射器――――――――――――――――――――5•接收器――――――――――――――――――――――6•测试线套件――――――――――――――――――――8•带电池盒的钳形感应线圈――――――――――――――9 ●工作原理•信号发生与检测――――――――――――――――――9•线路的开环与闭环―――――――――――――――――9•远程回环路径―――――――――――――――――――10 ●应用•定位断路器/熔断器（保险丝）――――――――――――12•探测导线―――――――――――――――――――――13•探测低电压信号线和数据线―――――――――――――13•查找开路点――――――――――――――――――――14•查找短路点――――――――――――――――――――15•在线束中选择导线―――――――――――――――――16•定位地下的线缆和金属管――――――――――――――17•钳形电感线圈的使用――――――――――――――――18 ●仪器电池与保险丝的更换――――――――――――――――――20 ●维护―――――――――――――――――――――――――――22 ●服务与维修――――――――――――――――――――――――22 ●技术参数―――――――――――――――――――――――――22 ●质保说明―――――――――――――――――――――――――24请首先阅读安全信息请理解并认真按照以下操作说明使用。
线缆探测器只可按说明使用，否则，其提供的防护可能被削弱。
危险警示电击伤害与电器接触可能造成电击，严重伤害或死亡。
为避免电击造成人身伤害或死亡，请按说明操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
28
10. 确保所有使用操作此设备的员工都经过专业培训，且已经仔细阅 读过本说明书或英文原版说明书。
11. 当设备安全性能降低时就可能产生危险，设备必须要送修，包括 不能正常的使用。当出现下列情形时安全性能将不再保证： 1) 设备不能正常工作 2) 设备在恶劣条件下存储过长的时间 3) 设备在运输过程中受到过重的压力 4) 设备内进入液体
1. 运行随机光盘中的*.exe 执行文件，根据提示安装 AUTOMEG 控制软件
2. 软件自动安装需要的通讯接口卡驱动程序和“密码锁”的驱 动程序
3. 运行 MEASUREMENT COMPUTING 测试，确认通讯接口卡 通讯功能正常
4. 在 USB 接口插上“密码锁”，系统自动查找驱动程序并运行
四．运行测试文件;
1．在主菜单中单击“运行测试”，进入测试程序运行；
17
2. 选择所需运行的测试程序开始测试待测产品； 3. 在基本信息页面中，单击“开始”键，即开始测试
4. 根据设置，系统将依次进行导通测试、绝缘测试和耐压测试， 当前项出现测试失败时，测试程序即在该项测试结束后停止，不会 进入下一项测试。
5-2．点击“参考点”图标，人工创建测试程序参考点文件，即测 试点与工装点位的对应关系
11
5-3.点击“屏蔽”图标，屏蔽该测试程序中的不用的测试点
12
5-4.点击“自学习”图标，系统将根据现有的测试电缆，自动查找 存在的导线连接关系、记录测试到的数据信息，并自动创建导线表 程序文件
5-5.点击“绝缘设置”图标，系统将根据导线表，自动创建绝缘测 试关系表（用户可根据需要修改各项测试参数）
2.打印及存档页面
22
3. 管理员及操作人员密码设置页 4.系统校验页面
23
5.导线连接关系图 6.系统配置页面
24
25
26
7．系统多级密码设置页面 8.系统时钟设定页面 9.系统更多功能和信息，详见系统软件或英文说明书
27
第四章 注意事项
注意！在使用设备前请阅读下面的注意事项
1. MK 公司对所有从工厂，到总经销和特约经销商销售的产品，除 电池之外的整机和零部件提供保修服务。任何未经许可的更改、 或是拆机作业，将会导致设备保修失效、保修期立即结束。
前模式） （进入操作者模式后，操作者只能选择测试程序进行测试，
不能对测试程序进行修改）； 单点测试……… 对单根导线进行导通、绝缘和耐压测试， 自检……… 系统自动检查机器的基本测试功能 （对于四线测试系统，需要连接转接工装）； 探针……… 根据已知的测试点，确认线束中任一根线的序号 校验……… 校正系统可能出现的测试偏差 （连接经过计量的万用表可对设备的内部的电压表电流表进 行校验，确保输出准确）； 文档管理…系统测试数据及程序文件辅助功能 APG ……… 自动程序管理系 细节……… AutoMeg 软件版本信息及软件更新日志
接器接触牢靠。 6. 机器在进行高压测试时，请不要直接接触正在测试的电缆产品或
与产品连接的接插件，以避免可能出现的电击危险。 7. 建议建立与编辑测试程序时设置相应级别的密码，以防止程序被
人为更改而不能正常运行。 8. AutoMeg 电缆测试系统经过数年的研究开发，可以进行高度安全
的操作，符合各类安全标准和规范。 9. 确保 MK 测试用电脑系统专机专用，请勿安装与 MK 测试系统无
显示器 :最小像素 1024x768 打印机 :激光打印机
二． 系统连接:
1. 装接口卡 a) 根据电脑说明书打开电脑盖子 b) 打开空的 PCI 扩展槽口的盖子 c) 把接口卡插入上述的空槽中,并用螺丝固定；50 芯的接口固定 在电脑后面板上 d) 盖上电脑盖子
2. 打印机与电脑连接 按电脑说明书正确连接电脑与打印的数据机线
3
四．系统组成：
完整的线缆测试系统由计算机控制系统、MK 测试系统、用户线 缆转接箱及待测线缆组成。
计
MK用待源自算测户测
机
试
线
线
控
系
缆
缆
制
统
转
系
接
统
箱
打印机
4
第二章 准备工作
一．硬件配置:
电脑 : Pentium/AMD Single Core 3.0 GHz Minimum Pentium/AMD Dual/Quad Core 2.0 GHz Minimum Windows XP Professional SP3 Windows Vista Business\Ultimate SP2 USB 接口 带PCI插槽（用于安装通讯接口卡） USB or parallel interface
8
系统参数………测试仪详细的系统配置及参数设置 工程师……… 工程师故障检查模式
二.建立新测试文件；
在主菜单中单击“新建测试”，进入创建程序界面，点击“前进”进 入到下一页面。 点击“创建一个新程序”，根据系统提示，输入程序名（程序名不 要出现小数点、斜划线等非法字符），并确认
在下一页面中，定义测试程序的信息
1．主菜单中各主要按钮与状态栏功能如下 a).主功能钮： 新建测试……………建立新的测试程序 （当开始新的产品测试时，先点击该项进入新建测试程序，
在随后出现的页面中根据相关提示输入测试产品的所占用的点 数及导通测试及短路测试所用的电压，电流及误差范围，并根据 自身情况选择是通过手动建立导线表还是通过自学习方式建立
3. AutoMeg 测试机与电脑连接 MK 公司提供的专用电缆连接测试机与电脑,并确认电缆固定在
5
电缆接口座上 4. 在电脑并行接口上插上“密码锁”并固定 5. 电源连接
把电脑、显示器、打印机、AutoMeg 测试机的电源插头插入与 之相匹配的有正确电压和额定电流的插座中
三．AutoMeg 软件安装
12. 仔细选择安装位置，避免安装在阳光下或靠近热源，另外，避 免放到震动、灰尘、潮气、雨雪、过热或过冷的环境中。
13. 在安装、使用和维修设备的过程中避免暴力操作。 14. 设备含有电子和电气部件，有产生火灾的可能，不要安装在有
爆炸性气体或接触易燃物质。在着火时不要在带电的情况下用 水或泡沫灭火。 15. 在设备通电前，检查电源的电压是否和设备的上标称电压相符。 只有当所有的连接都完成后方可接通电源。 16. 如果设备需要调压器来调整电源电压，要确保调压器的公共接 线端子和电网的零线相连。 17. 电源插头只能插在有接地的电源插座上，禁止断开设备里面或 外面的保护地线，断开保护接地端子。 18. 所以的电气部分都有潜在的危险。不要接触带电部分。保持衣 服和身体的干燥，不要在潮湿的环境中工作。如果发觉设备或
二、技术参数
1．低压测试： 测试点： 32 点~26 万点 测试电流： 1mA~1A（可定制更大电流） 测试范围： 0.001Ω-100KΩ 测试精度: 0.5%±0.002@1000mA,4 线测试 测试速度: 256 点/秒 2. 高压测试: 测试电压: (高压)5V-1500VDC 5V-1000VAC 绝缘电阻: 100KΩ-1GΩ（最大可扩展） 耐压测试: 0.1uA-5000uA 延时时间: 1S-999S 3. 电源: 200V-240V 50HZ 550W （单个机箱）
13
5-6.点击“绝缘分组”图标，系统将根据导线表，自动创建绝缘分 组关系表（用户可根据需要修改各项测试参数）
14
注意：在实际程序中，绝缘设置功能和绝缘分组功能，两者选其一 执行，根据用户实际设定。 5-7.点击“耐压设置”图标，系统将根据导线表，自动创建耐压测 试关系表（用户可根据需要修改各项测试参数）
7
导线表）； 编辑测试……………编辑修改已存在的测试程序 （选择所要进行编辑的程序，对其导线表与图纸上不符的接
线关系进行修改，并设定或修改高压测试参数）； 运行测试……………运行已存在的测试程序 （选择所要测试的程序开始测试）；
b).图标： 退出………………退出正在运行的“AutoMeg”程序 模式…………… 进入操作者模式（或从操作者模式进入当
2
4. 体积: 60cm(L)*55cm(W)*32cm(H) 5. 重量: 35kgs(主机)
三．基本检测项目：
1．导通测试 主要包括自学导线清单、检测连接错误、捕捉瞬间错误、精密
电阻测量等测试功能。 在“四线测试”方式下测量精度为 0.5%±0.002Ω@1000mA，它
用自学功能测出所有接线关系清单，利用快速扫描测试功能测出线 缆开路、短路、接触不良等错误。 2．绝缘/耐压测试
29
部件以外的带电，立即停止测试操作和使用设备，并告知专业 维修人员解决。 19. 设备符合欧洲（CE）、国际电气安全标准和电磁兼容标准，MK 公司及其代理厂商不会为因为不正确的使用和不正常的使用所 造成的人身伤害或其他损失负责。 20. 设备的所有电源插头要用手插拔。不要通过直接拉拔电源线的 方式拉拔电源插头。 21. 不要除去设备上的安全设施。 22. 在维护、清洁或移动设备前首先要断开设备的电源。 23. 尽可能的避免开盖和带电维护或维修，这一点非常重要。如果 有必要此工作只由具有知道所带来危险性的人员来完成。 24. 在断开电源后电容仍然处于放电状态，等待 5 分钟后方可修理 设备。 25. 设备维修及更换部件，只能使用 MK 公司指定配件或元器件。
15
5-8．点击“耐压分组”图标，系统将根据导线表，自动创建耐压 分组关系表（用户可根据需要修改各项测试参数）
16
注意：在实际程序中，耐压设置功能和耐压分组功能，两者选其一 执行，根据用户实际设定。 5-9. 点击“完成”图标，一个完整的测试程序创建完成。
三．编辑测试文件；
在主菜单中单击“编辑测试”，根据选项，选择要修改的程序并确 认后，进入测试程序编辑修改界面，点击“前进”进入到下一页面， 点击“后退”返回到上一页面。用户可根据实际情况，修改需要更 改的测试参数，具体操作可参考新建测试。
