施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及住建部最新推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

备注:下文中图片仅供参考。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE 线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合住建部最新推广应用技术要求。

二、总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

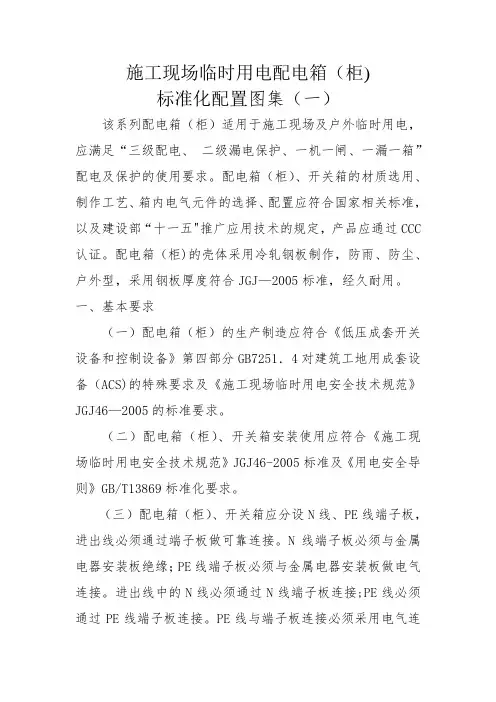

施工现场临时用电配电箱(柜)图集

施工现场临时用电配电箱(柜)图集

施工现场临时用电配电箱(柜)标准化配置图集(一)该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五"推广应用技术的规定,产品应通过CCC 认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ—2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46—2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/4048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求.二、总配电箱(柜)内设400A—630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4—8路采用具有隔离功能的DZ20系列160A—250A透明塑壳断路器,配备DZ20L(DZ15L)或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S,最好选用额定漏电动作电流100-200mA,额定漏电动作时间大于0.1S,其动作时间为延时动作型。

施工现场临时用电配电箱(柜)-标准化配置图集

施工现场临时用电配电箱(柜)-标准化配置图集

施工现场临时用电配电箱(柜)标准化配置图集,只此一份!该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

1基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

2总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配置DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

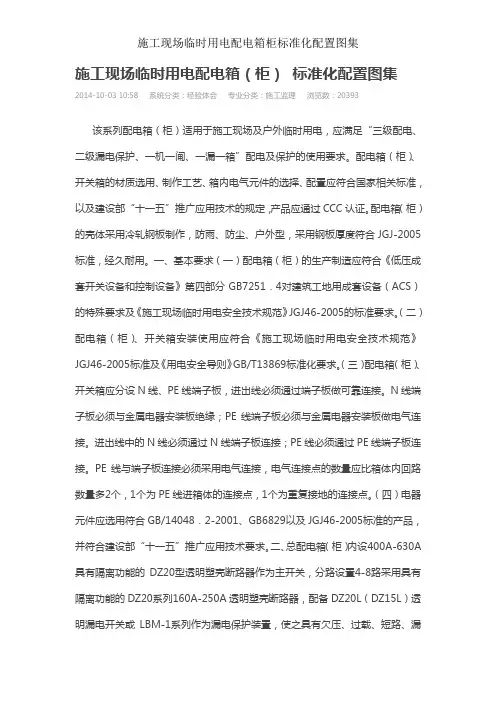

施工现场临时用电配电箱柜标准化配置图集

施工现场临时用电配电箱柜标准化配置图集

施工现场临时用电配电箱(柜)标准化配置图集2014-10-03 10:58 系统分类:经验体会专业分类:施工监理浏览数:20393 该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A-630A 具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

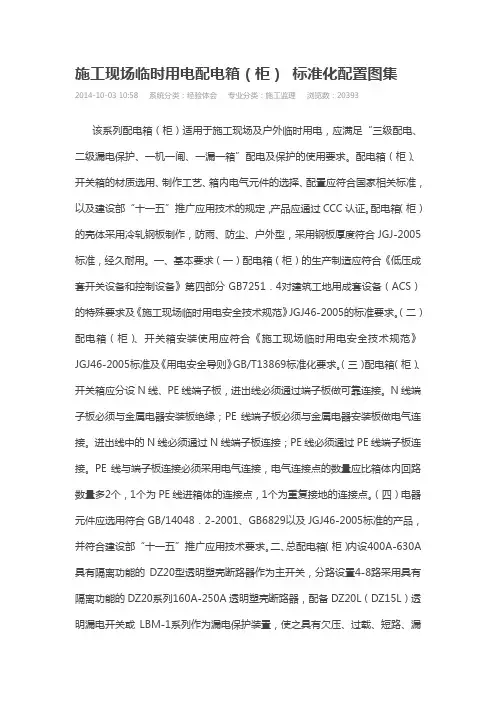

施工现场临时用电配电箱柜标准化配置图集

施工现场临时用电配电箱柜标准化配置图集

施工现场临时用电配电箱(柜)标准化配置图集2014-10-03 10:58 系统分类:经验体会专业分类:施工监理浏览数:20393 该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A-630A 具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

施工现场临时用电配电箱柜标准化配置图集

施工现场临时用电配电箱柜标准化配置图集

施工现场临时用电配电箱(柜)标准化配置图集2014-10-03 10:58 系统分类:经验体会专业分类:施工监理浏览数:20393 该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

二、总配电箱(柜)内设400A-630A 具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集该系列配电箱适用于施工现场及户外临时用电,满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱的壳体采用冷轧钢板制作,防雨、防尘、耐久。

以下是该配电箱的基本要求:1.生产制造应符合相关国家标准和规定,产品应通过CCC认证。

2.安装使用应符合《施工现场临时用电安全技术规范》46-2005标准及《用电安全导则》GB/T标准化要求。

3.配电箱、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

4.电器元件应选用符合相关国家标准的产品,并符合建设部“十一五”推广应用技术要求。

该配电箱的总配电柜内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75-150mA,额定漏电动作时间大于0.1S小于等于0.2S,其动作时间为延时动作型。

此外,该配电箱还有四、六、八回路配电柜可供选择。

每个配电柜的电气系统图均有详细标注。

本文介绍了不同类型的配电箱和开关箱。

首先是含照明回路分配电箱,其中使用DZ20系列透明塑壳断路器作为主开关,采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关。

各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关。

其次是不含照明回路分配电箱,其中的6-8回路分配电箱示意图展示了不同类型的回路配电箱。

接下来介绍了开关箱,包括地泵等大型设备动力开关箱、塔式起重机等设备动力开关箱、3.0KW以下用电设备开关箱、5.5KW以上用电设备开关箱和照明开关箱。

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集

施⼯现场临时⽤电配电箱标准化配置图集施⼯现场临时⽤电配电箱标准化配置图集该系列配电箱(柜)适⽤于施⼯现场及户外临时⽤电,应满⾜“三级配电、⼆级漏电保护、⼀机⼀闸、⼀漏⼀箱”配电及保护的使⽤要求。

配电箱(柜)、开关箱的材质选⽤、制作⼯艺、箱内电⽓元件的选择、配置应符合国家相关标准,以及建设部“⼗⼀五” 推⼴应⽤技术的规定,产品应通过CCC 认证。

配电箱(柜)的壳体采⽤冷轧钢板制作,防⾬、防尘、户外型,采⽤钢板厚度符合JGJ-2005 标准,经久耐⽤。

⼀、基本要求(⼀)配电箱(柜)的⽣产制造应符合《低压成套开关设备和控制设备》第四部分GB7251 .4 对建筑⼯地⽤成套设备(ACS )的特殊要求及《施⼯现场临时⽤电安全技术规范》JGJ46-2005 的标准要求。

(⼆)配电箱(柜)、开关箱安装使⽤应符合《施⼯现场临时⽤电安全技术规范》JGJ46-2005 标准及《⽤电安全导则》GB/T13869 标准化要求。

(三)配电箱(柜)、开关箱应分设N 线、PE 线端⼦板,进出线必须通过端⼦板做可靠连接。

N 线端⼦板必须与⾦属电器安装板绝缘;PE 线端⼦板必须与⾦属电器安装板做电⽓连接。

进出线中的N 线必须通过N 线端⼦板连接;PE 线必须通过PE 线端⼦板连接。

PE 线与端⼦板连接必须采⽤电⽓连接,电⽓连接点的数量应⽐箱体内回路数量多2 个,1 个为PE 线进箱体的连接点,1 个为重复接地的连接点(四)电器元件应选⽤符合GB/14048 .2-2001 、GB6829 以及JGJ46-2005 标准的产品,并符合建设部“⼗⼀五”推⼴应⽤技术要求。

⼆、总配电箱(柜)内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关,分路设置4-8 路采⽤具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器,配备DZ20L (DZ15L )透明漏电开关或LBM-1 系列作为漏电保护装置,使之具有⽋压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

配电箱标准化配置图集

配电箱标准化配置图集

通过 PE 线端子板连接。PE 线与端子板连接必须采用电气连 接,电气连接点的数量应比箱体内回路数量多 2 个,1 个为 PE 线进箱体的连接点,1 个为重复接地的连接点。
(四)电器元件应选用符合 GB/4048.2-2001、GB6829 以及 JGJ46-2005 标准的产品,并符合建设部“十一五”推 广应用技术要求。
LW5-16/YH3
PJ
BH-0.66-600/5
D T862- 3(6)
小门内 : LW5-16/YH3 玻璃
用户单位 联系电话 送货地址 备 注
DZ20Y- /3300 透明断路器 DZ20L- /4300 漏电断路器
250A 250A 200A 200A 160A 160A 250A 250A 200A 200A 160A 160A
250A 250A 200A 200A 160A 160A 100A 100A PE

PE
三、分配电箱(动力回路与照明回路分路配电)
内设 200A-250A 具有隔离功能的 DZ20 系列透明塑壳断
1950 240
标牌
有电危险
630A 双面8路
1970
负责人
高 2000
技术要求
类 型 防雨、防 尘、户外型
颜 色 黄色
图标颜色 红色
图标尺寸 180×180×180
字体颜色 红色
万 能 孔 35×35× 3角钢制作
安 装 板
锁 型 电镀压把锁 内为上下穿杆
。。。。。。。。。 绝缘子
万能孔
小门内: LW5-16/YH3 玻璃
用户单位 联系电话 送货地址 备 注
6L2-V 450V


DZ20Y-400/3300

施工现场临时用电配电箱标准化图集

施工现场临时用电配电箱标准化图集

施工现场临时用电配电箱(柜) 标准化配置图集,该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五"推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

1基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46—2005的标准要求.(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46—2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

2总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A—250A透明塑壳断路器,配置DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

临建配电箱标准化图集

临建配电箱标准化图集

施工现场临时用电配电箱(柜)标准化配置图集(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

2总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配置DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75-150mA,额定漏电动作时间大于0.1S小于等于0.2S,其动作时间为延时动作型。

总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图3分配电箱(一)含照明回路分配电箱(动力回路与照明回路分路配电)内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关(与总配电箱分路设置断路器相适应);采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关;各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关;PE线连线螺栓、N线接线螺栓根据实际需要配置。

施工现场临时用电配电箱标准化图集

施工现场临时用电配电箱标准化图集

施工现场临时用电配电箱(柜)标准化配置图集,该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ—2005标准,经久耐用。

1基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求.(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46—2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接.PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2—2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

2总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4—8路采用具有隔离功能的DZ20系列160A—250A透明塑壳断路器,配置DZ20L(DZ15L)透明漏电开关或LBM—1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器.漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

施工现场临时用电配电箱标准化图集

施工现场临时用电配电箱标准化图集

施工现场临时用电配电箱(柜)标准化配置图集,该系列配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC认证。

配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。

1基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

2总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配置DZ20L (DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

施工现场临时用电配电箱(柜)标准化配置图集
(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。

(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。

(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。

N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。

进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。

PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。

(四)电器元件应选用符合GB/14048.2-2001、GB6829以及
JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。

2总配电箱(柜)
内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配置DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时
配备电度表、电压表、电流表、两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75-150mA,额定漏电动作时间大于0.1S小于等于0.2S,其动作时间为延时动作型。

总配电柜示意图
总配电柜端子板接点图
总配电柜柜门电气连接点图
四回路配电柜电气系统图
六回路配电柜电气系统图
八回路配电柜电气系统图
3分配电箱
(一)含照明回路分配电箱(动力回路与照明回路分路配电)
内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关(与总配电箱分路设置断路器相适应);采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关;各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关;PE线连线螺栓、N线
接线螺栓根据实际需要配置。

分配电箱示意图
电气连接图
分配电箱电气系统图
含塔吊回路分配电箱示意图
(端子板接点及电气连接点图同上)
含塔吊回路分配电箱系统图(二)不含照明回路分配电箱
6-8回路分配电箱示意图
6回路分配电箱含塔吊回路
(端子板接点及电气连接点图同上)
8回路分配电箱系统图
6回路含塔吊回路分配电箱系统图
4开关箱(按一机一闸一漏一箱设置)
(一)地泵等大型设备动力开关箱
内设KDM1或DZ20(160A以上380V)系列透明塑壳断路器作为控制开关,配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器;PE 线端子排为3个接线螺栓。

地泵等大型设备开关箱示意图
地泵等大型设备电气系统图(二)塔式起重机等设备动力开关箱
内设,配置同上
塔式起重机等设备动力开关箱示意图
塔式起重机等动力设备开关箱系统图
(三)3.0KW以下用电设备开关箱
内设DZ20(20-40A、380V)或SE,KDMI系列透明塑壳断路器作为控制开关,配置DZ15LE(20-40A)或LBM1系列透明漏电断路器,PE线
端子排为4个接线螺栓。

40A以下动力开关箱示意图
动力开关箱端子接点及电气接点连接图
40A以下设备用电开关箱电气系统图
(四)5.5KW以上用电设备开关箱
根据所控制设备额定容量选择控制开关及漏电断路器。

控制开关为DZ20(SE或KDM1)系列透明塑壳断路器,漏电断路器为DZ15L系列
透明系列漏电断路器;PE线接线螺栓为3个。

5.5KW以上设备开关箱示意图
5.5KW以上设备开关箱电气系统图
(五)照明开关箱
内设KDM1—T/2(20-40A)断路器,配置DZ15L—20-40/290漏电断路
器,PE线螺栓为3个。

照明开关箱示意图
照明开关箱电气系统图
注:开关箱中漏电断路器必须选择额定漏电动作电流不大于30mA,额定漏电动作时间不大于0.1S,电流速断、电磁式电动机保用产品。

总配电箱中漏电断路器应选用配电保护用产品。

5配电室布置应符合下列要求
(一)配电柜正面的操作通道宽度,单列布置或双列背对背布置不小于1.5m,双列面对面布置不小于2m;
(二)配电柜后面的维护通道宽度,单列布置或双列面对面布置不小于0.8m,双列背对背布置不小于1.5m,个别地点有建筑物结构凸出
的地方,则此点通道宽度可减少0.2m;
(三)配电柜侧面的维护通道宽度不小于1m;
(四)配电室的棚顶与地面的距离不低于3m。

6配电箱架设应符合下列要求
(一)固定式配电箱、开关箱箱体中心点与地面垂直距离1.4--1.6m。

移动式箱体与地面垂直距离0.8—1.6m。

配电箱、开关箱应装设在坚固、稳定的支架上。

(二)配电箱、开关箱在建筑物坠落半径或塔吊臂旋转半径内的必须做双层防护棚,并采取隔离措施。
