临时用电线路接法图示
施工现场临时用电线路设置
施工现场临时用电配电设置及应急电工必须经过国家现行标准考核合格后，持特种作业操作证上岗。
安装、巡检、维修或拆除临时用电设备和线路必须由电工完成，并应有人监护。
电工应掌握安全用电基本知识和所用设备的性能，并应符合下列规定：1、使用电器设备前必须穿戴和配备好相应的劳动防护用品，并应检查电器装置和保护设施，严禁设备带“缺陷”运转。
2、保管和维护所用设备，发现问题及时报告解决。
3、暂时停用设备的开关箱必须分断断路器开关，并应关门上锁。
4、移动电器设备时，必须经电工切断电源并做妥善处理后进行。
比如将开关箱箱门锁好，在开关箱箱门位置悬挂“正在检修，请勿合闸”等。
使用材料：五芯电缆、四芯电缆、三芯电缆、单股电线、黄绿相间双色专用PE线、配电箱、电表、断路器、漏电保护器、PE线端子排、N线端子排、接地极等。
一、外电线路的架设所有在建工程不得在外电架空线路的正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。
结构物（含脚手架）的周边与外电架空线路之间最小安全操作距离：小于1KV为4米、1~10KV为6米，A1、A2通道存在这种情况。
外电线路与机动车道路面垂直最小安全距离为：小于1KV为6米、1~10KV为7米，A1、A2也存在。
吊车（含被吊物件）或砼泵车的任何部位与架空线路的最小安全距离为：小于1KV为1.5米，1~10KV为3米。
A1、A2也存在。
施工现场不得使用裸线、花线。
埋地线路最小埋设深度为0.7米，并在埋设电缆上方插警示牌（下有电缆）。
电缆不得直接敷设在钢筋、钢管、槽钢等金属构件上，必须这样敷设时，应加穿塑料套管保护并保证电缆不受力。
穿越道路时，电缆需穿钢管保护。
所穿套管的内径不得小于被穿电缆外径的1.5倍。
埋地电缆出、入地面时也必须穿管保护，管道长度出地面直接接用电机具或不小于2米。
二、接地（PE线）本工程采用TN-S接零保护系统，即：工作零线（N线）与保护零线（PE线）分开设置的接零保护系统。

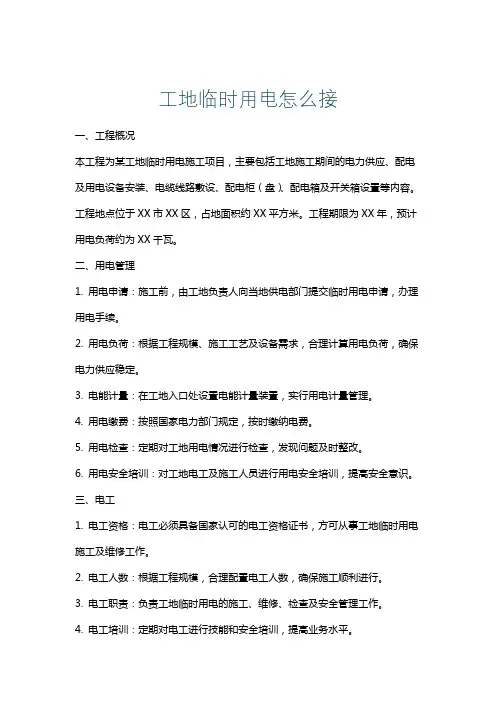

工地临时用电怎么接
工地临时用电怎么接一、工程概况本工程为某工地临时用电施工项目，主要包括工地施工期间的电力供应、配电及用电设备安装、电缆线路敷设、配电柜（盘）、配电箱及开关箱设置等内容。
工程地点位于XX市XX区，占地面积约XX平方米。
工程期限为XX年，预计用电负荷约为XX千瓦。
二、用电管理1. 用电申请：施工前，由工地负责人向当地供电部门提交临时用电申请，办理用电手续。
2. 用电负荷：根据工程规模、施工工艺及设备需求，合理计算用电负荷，确保电力供应稳定。
3. 电能计量：在工地入口处设置电能计量装置，实行用电计量管理。
4. 用电缴费：按照国家电力部门规定，按时缴纳电费。
5. 用电检查：定期对工地用电情况进行检查，发现问题及时整改。
6. 用电安全培训：对工地电工及施工人员进行用电安全培训，提高安全意识。
三、电工1. 电工资格：电工必须具备国家认可的电工资格证书，方可从事工地临时用电施工及维修工作。
2. 电工人数：根据工程规模，合理配置电工人数，确保施工顺利进行。
3. 电工职责：负责工地临时用电的施工、维修、检查及安全管理工作。
4. 电工培训：定期对电工进行技能和安全培训，提高业务水平。
四、安全距离与外电防护1. 安全距离：根据国家电力部门规定，设置安全距离，确保施工人员与带电设备的安全。
2. 外电防护：在工地周围设置安全防护设施，防止外来电源误入工地。
3. 防护措施：（1）在工地周围设置警示标志，提醒过往行人注意安全。
（2）对裸露的电缆线路进行绝缘处理，防止漏电事故发生。
（3）定期检查外电防护设施，发现问题及时整改。
五、电缆线路1. 电缆选择：根据工地用电负荷、线路长度及环境条件，选择符合国家标准的电缆，确保电缆安全可靠。
- 电缆类型：选用交联聚乙烯绝缘铜芯电缆。
- 电缆截面：根据计算负荷电流，选择合适的电缆截面。
- 电缆品牌：选用知名品牌的电缆产品，保证电缆质量。
2. 线路敷设：- 敷设方式：采用直埋、架空或桥架敷设方式，根据实际情况选择。
三相五线制的规范电气安装图解
三相五线制的规范电气安装图解三相五线制的规范电气安装图解共分为九大类！一、室外配电箱1、室外配电线路应采用电缆敷设。
不宜采用单根绝缘导线架空敷设方式。
2、配电箱、开关箱应采用由专业厂家生产的定型化产品，应符合《低压成套开关设备和控制设备第4部分：对建筑工地用成套设备(ACS)的特殊要求》（GB7251.4）、《施工现场临时用电安全技术规范》（JGJ46）和《建筑施工安全检查标准（JGJ59）的要求，并取得“3C”认证证书，配电箱内使用的隔离开关、漏电保护器及绝缘导线等电器元件也必须取得“3C”认证。
3、当施工现场临时用电设备在5台及以上或设备总容量在50kW 及以上时，应编制临时用电施工组织设计。
临时用电施工组织设计应由电气工程技术人员组织编制，经企业技术负责人和项目总监理工程师批准后方可实施。
临时用电施工组织设计变更时，应按原程序批准。
4、施工现场临时用电必须建立安全技术档案。
安全技术档案应包括下列内容：⑴用电组织设计的全部资料；⑵修改用电组织设计的资料；⑶用电技术交底资料；⑷用电工程检查验收表；⑸电气设备的试、检验凭单和调试记录；⑹接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；⑺定期检（复）查表；⑻电工安装、巡检、维修、拆除工作记录。
5、临时用电工程应按分部、分项工程进行定期检查，检查时，应复查接地电阻值和绝缘电阻值。
对发现的安全隐患必须及时处理，并应履行复查验收手续。
定期检查记录表漏电保护器测试仪接地电阻测试仪二、外电防护1、在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。
2、在建工程(含脚手架具)的外侧边缘与外电架空线路之间必须保持安全操作距离。
最小安全操作距离应符合下表规定：3、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合下表规定：4、起重机严禁越过无防护设施的外电架空线路作业。
在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表：5、当达不到以上安全距离的要求时，必须编制外电线路防护方案，采取绝缘隔离防护措施，并应悬挂醒目的警告标志牌。
项目临时安全用电要求带图解释说明
必须采用二级漏电保护系统
采用二级漏电保护系统是指在施工现场基本供配电系统的总配电箱
（配电柜）和开关箱首、末二级配电装置中，设置漏电保护器。 规范第8.2.11条： 总配电箱中漏电保护器的额定漏电动作电流应大于 30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额 定漏电动作时间的乘积不应大于30mA·s。 规范第8.2.10条：开关箱中漏电保护器的额定漏电动作电流不应大于 30mA，额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质
场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于
15mA，额定漏电动作时间不应大于0.1s。
二、配电箱ห้องสมุดไป่ตู้电器装置的选择
隔离开关
• 作用是断开无负荷的电流。 • 在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常 回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。隔离开关不能 带负荷操作。 • 一般送电操作时：先合隔离开关，后合断路器或负荷类开关；断电操作时：先断开断路器或负 荷类开关，后断开隔离开关。
3.0KW以上设备动力开关箱
透明壳 断路器 漏电保 护器
规范第8.2.6条：开关箱中的隔离开关只可直接控制 照明电路和容量不大于3.0kW的动力电路，超过 3.0kW的动力电路应采用断路器控制。
塔吊专用开关箱
熔断器式隔离开关 或透明壳式断路器 漏电保 护器
电焊机专用开关箱
熔断器式隔离开关 或透明壳式断路器
3.0kW的动力电路，超过3.0kW的动力电路应采用断路器控制，操作频繁时
还应附设接触器或其他启动控制装置。 • 电焊机开关箱还应装设防触电保护器。
• 一个开关箱只能负责控制一台设备，“一机一闸一箱一漏”就是针对开关
《施工现场临时用电安全技术规范》JGJ46-2018
中华人民共和国行业标准施工现场临时用电安全技术规范Technical code for safety of temporary electrification on construction siteJGJ 46－2019J 405－2018批准部门：中华人民共和国建设部施行日期：2018年7月1 日中华人民共和国建设部公告第322号建设部关于发布行业标准《施工现场临时用电安全技术规范》的公告现批准《施工现场临时用电安全技术规范》为行业标准，编号为JGJ 46-2005，自2005年7月1日起实施；其中，第l.0.3、3.l.4、3.1.5、3.3.4、5.1.l、5.1.2、5.l.10、5.3.2、5.4.7、6.1.6、6.l.8、6.2.3、6.2.7、7.2.l、7.2.3、8.1.3、8.1.11、8.2.10、8.2.11、8.2.15、8.3.4、9.7.3、10.2.2、10.2.5、10.3.11条为强制性条文，必须严格执行。
原行业标准《施工现场临时用电安全技术规范》JGJ 46-88同时废止。
本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部2018年4月15 日1 总则1.0.1为贯彻国家安全生产的法律和法规，保障施工现场用电安全，防止触电和电气火灾事故发生，促进建设事件发展，制定本规化。
1.0.2 本规范运用于新建、改建和扩建的工业与民用建筑和市政基础设施施工现场临时用电工程中的电源中性点直接接地的220/380V三相四线制低压电力系统的设计、安装、使用、维修和拆除。
l.0.3 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1 采用三级配电系统；2 采用TN-S接零保护系统；3 采用二级漏电保护系统。
1.0.4 施工现场临时用电，除应执行本规范的规定外，尚应符合国家现行有关强制性标准的规定。
施工现场临时用电安全规范要点学习解读
43
感谢您的聆听
主讲：XXXX
34
08 配电箱及开关
08 配电箱及开关
35
施工现场临时用电规范要点
电器装置的选择
01
02
03
配电箱及开关箱的设置
使用与维护
08 配电箱及配电箱与开关箱
➢ 第8.1.2条 总配电箱应设在靠近电源的区域；分配电箱应设在用电设备或 负荷相对集中的区域，且与开关箱距离不得超过30m；开关箱与其控制的固 定式用电设备的水平距离不宜超过3m
10 施工现场临时用电常见问题
41
施工现场临时用电规范要点
开关箱常见问题
隔离开关、漏电保护器的安装要求：
➢ 箱体偏小，电器间距不符合要求； ➢ 箱门与箱体间不连接PE线或用铜芯线代替编织软铜线； ➢ 电器安装顺序不符合要求（隔离开关、断路器、漏电保护器）； ➢ 超过3Kw以上电器设备的开关箱中没有安装断路器； ➢ 漏电保护器的参数不符合要求； ➢ 移动式开关箱没有支架； ➢ 离地高度不符合要求； ➢ 一箱多机等。
➢ 第8.1.11条 N、PE线必须分别通过N、PE端子板连接；N端子板必须与金 属电器安装板绝缘，PE端子板必须与金属电器安装板做电气连接
➢ 第8.1.15条 进出线口应设箱体的下底面
➢ 第8.1.17条 配电箱、开关箱外形结构应能防雨防尘
08 配电箱及开关
38
施工现场临时用电规范要点
配电箱与开关箱
10 施工现场临时用电常见问题
42
施工现场临时用电规范要点
两级保护
两级保护指总配电柜及开关箱必须安装漏电保护器
临时用电安全管理规范(三相五线制)
临时用电安全管理规范1 目的与范围1.1 目的为规范临时用电管理，避免触电、电气火灾等事故的发生，制定本规范。
1.2 适用范围本规范适用于公司及所属各单位，包括公司控股的企业，以及为公司服务的承包商。
2 术语和定义2.1 临时用电线路在380/220V供电系统中，短期使用且不宜按照电气安装规程安装的，用于临时性供电的电缆、电线、电气开关、设备等，称临时用电线路。
使用按标准成套配（购）置的，有插头、连线、插座的专用接线排和接线盘接线的，不列入临时用电线路范围。
2.2 临时用电采用临时用电线路供电的称为临时用电。
2.3 三相五线制是指在380/220V中性点接地供电系统中，采用工作零线与保护零线分开的一种供电方式。
3 职责3.1 公司生产主管部门组织制定、管理和维护本规范，并督导实施。
3.2 公司所属各单位组织推行、实施本规范，并提供相关资源保障。
3.3 公司所属各单位生产管理部门负责本规范在本单位的运行督导。
3.4 公司所属各单位HSE部门对本规范的执行提供咨询、支持和审核。
4 管理要求4.1 基本要求4.1.1临时用电实行作业许可制度，办理临时用电许可证（参见附录A）。
4.1.2 临时用电线路安装前，应由电气专业人员制定方案，确定线路敷设方式、线路走向、电线及开关的规格型号等。
4.1.3 临时用电设备在5台及以上或设备总容量在50kW及以上的，应在现场勘察的基础上，制定临时用电施工方案。
临时用电施工方案应包括以下内容：——确定电源进线，变电所或配电室、配电装置、用电设备位置及线路走向；——负荷计算；——选择导线截面、电器的类型和规格；——设计配电系统，绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图；——临时用电线路设备接线、拆除方案；——安全用电技术措施和电气防火措施。
4.1.4 临时用电线路的安装、维修、拆除，应由电气专业人员实施。
4.1.5 在开关上接引、拆除临时用电线路时，应执行上锁挂签制度。
临时用电线路接法和配电箱配置标准图
临时用电线路接法和配电箱配置标准图一、外电变压器低压输出到总配电房线路接法1、线路由外电变压器低压输出及中性点接地引入到总配电房分别采用黄绿红三相线和淡蓝色中性接地线从外电引入2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上（左图）隔离开关必须选用分断时有明显可见分断点的开关（右图）3、浅蓝色中性接地线接入到第一级漏电保护器上的接线端4、将中性接地线用导线引出到PE端子作为保护零线注：该类刀闸已不允许使用，本文主要介绍线路布置走向，还请理解！5、从第一级漏电保护器“N”出线端接引到工作零线接线端6、从第一级总漏电保护器引出相线到多路分路隔离开关二、总配电箱到分配电箱的接法：三路分三路为例1、从总配电箱的分配电开关分别引出黄、绿、红（L1、L2、L3）三相线淡蓝色工作零线从工作零线接线端引出黄绿双色PE保护零线从PE端子引出总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零五线之间架设的安全距离2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上淡蓝色N线接入到漏电保护器的N端上，通过漏保后接到工作零线端子板3、黄绿双色的PE线接入到保护零端子板PE板上4、从二级分配电箱的总隔离开关引出三相线到漏电保护器5、从漏电保护器接线端引出相线到分路隔离开关PE线不能进入漏电保护器，因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出从N板接线端子引出淡蓝色的工作零线从PE板接线端子引出黄绿双色保护零线。
7、分配电箱门与箱体间必须采用编织软铜线作保护连接三、单相末级开关箱线路接法1、引入线可选用任意一条相线（以红色线为例），接入到单相开关箱的隔离开关2、将淡蓝色的N线也接入到单相开关箱的隔离开关，将黄绿双色的PE线接入到PE板接线端子上3、从隔离开关的接线端引出红色相线和蓝色N线到漏电保护器的接线端子上4、红色相线和蓝色N线从漏电保护器接线端引出，黄绿双色PE线从PE板的接线端子引出四、三相末级开关箱线路接法1、黄、绿、红三相线分别接入到三相开关箱的隔离开关。
施工现场临时用电标准
施现场临时用电安全培训
4
4
二、TN-S 接零保护与接地
施工现场临时用电工程专用的电源中性点直接接地的220/380V三 相四线制低压电力系统,必须符合下列规定∶ （1）采用三级配电系统； （2）采用TN—S接零保护系统； （3）采用二级漏电保护系统。
TN—S系统：就是工作零线与保护零线分开设置的接零保护系统。 T——电源中性点直接接地。 N——电气设备外露可导电部份通过零线接地。 S——工作零线（N线）与保护零线（PE线）分开的系统。
施工现场临时用电
特种设备检验所 培训中心
1
目录
一、前言 二、TN-S接零保护与接地 三、施工用电线路敷设 四、配电箱及开关箱的设置与选择 五、现场照明灯具的使用 六、施工用电管理与检查
2
一、前Байду номын сангаас言
为贯彻国家安全生产法律法规，保障施工用电安全，以规范施工 现场临时工用电为主线，根据行业标准《施工现场临时用电安全技术 规范》JGJ46-2005、国家标准《建设工程施工现场供用电安全规范》 GB50194-2014为依据，演绎施工用电标准化要点，使用操作人员和管 理人员能在较短时间内提高现场操作及管理水平，防止在临时用电作 业中发生违章行为及触电事故的发生。
本次培训内容：以目前我们在施工现场实际相关的（临时用电线 路防护、TN-S接零保护与接地、配电箱、开关箱、现场照明、施工用 电日常检查）为主要内容。
施现场临时用电安全培训
3
3
一、前 言
培训达到目的：掌握、了解施工现场临时用电的相关要点。
依据： 1、《施工现场临时用 电安全技术规范》 JGJ46-2005建筑行业 标准条文； 2、建设工程施工现场 供用电安全规范 GB50194-2014国家 标准条文。
三级配电基本知识及线路接法
因此 ︐ 三相五线制地线在供电变压器侧和中性线接到一起 ︐ 但进入用户侧后不能当作零线使用 ︐ 否则发生混乱后就与三相四线制无异了︒必须注意︐通常的漏电保护开关或漏电保护器只适用于工频电源 ︐ 对其它电源︐ 如直流电源︑高频电源是不适用的 ︐ 千万不能乱用︒导线面积应通过计算确定（一般铜导线的安全载流量为 5 ~ 8 A / m m 2，铝导线的安全载流量为 3 ~ 5 A / m m2）1、线路由外电变压器低压输出及中性点接地引入到总配电房。
2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上。
隔离开关必须选用分断时有明显可见分断点的开关。
3、淡蓝色中性接地线接入到第一级漏电保护器上的接线端。
4、将中性接地线用导线引出到 P E 端子作为保护零线。
5、从第一级漏电保护器 “ N ” 出线端接引到工作零接线端。
6、从第一级总漏电保护器引出相线到多路分路隔离开关。
１、从总配电箱的分配电开关分别引出黄、绿、红（ Ａ、Ｂ、Ｃ ）三相线，淡蓝色工作零线从工作零接线端引出，黄绿双色 Ｐ Ｅ 保护零线从 Ｐ Ｅ 端子引出。
总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零。
五线之间架设的安全距离２、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上，淡蓝色的 Ｎ 线接入到漏电保护器的Ｎ端上，通过漏保后接到工作零线端子板。
３、黄绿双色的 Ｐ Ｅ 线接入到保护零端子板 Ｐ Ｅ 板上 ４、从二级分配电箱的总隔离开关引出三相线到漏电保护器。
５、从漏电保护器接线端引出相线到分路隔离开关。
Ｐ Ｅ 线不能进入漏电保护器，因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出,从 N 板接线端子引出淡蓝色的工作零线,从 P E 板接线端子引出黄绿双色保护零线。
分配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零 按规定要求单相开关箱与三相开关箱应分开设置固定式末级开关箱的中心点与地面的垂直距离应为1 . 4 ~ 1 . 6 m移动式末级开关箱其中心与地面的垂直距离宜为 0 . 8 ~ 1 . 6 m。
从变压器到配电箱!临时用电线路接法和配电箱配置标准图!
从变压器到配电箱！临时用电线路接法和配电箱配置标准图！一、外电变压器低压输出到总配电房线路接法1、线路由外电变压器低压输出及中性点接地引入到总配电房分别采用黄绿红三相线和淡蓝色中性接地线从外电引入2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上（左图）隔离开关必须选用分断时有明显可见分断点的开关（右图）3、浅蓝色中性接地线接入到第一级漏电保护器上的接线端4、将中性接地线用导线引出到PE端子作为保护零线注：该类刀闸已不允许使用，本文主要介绍线路布置走向，还请理解！5、从第一级漏电保护器“N”出线端接引到工作零线接线端6、从第一级总漏电保护器引出相线到多路分路隔离开关二、总配电箱到分配电箱的接法：三路分三路为例1、从总配电箱的分配电开关分别引出黄、绿、红（L1、L2、L3）三相线淡蓝色工作零线从工作零线接线端引出黄绿双色PE保护零线从PE端子引出总配电箱门与箱体间必须采用编织软铜线可靠连接作保护接零五线之间架设的安全距离2、线路的黄、绿、红三相线接入到二级分配电箱的总隔离开关上淡蓝色N线接入到漏电保护器的N端上，通过漏保后接到工作零线端子板3、黄绿双色的PE线接入到保护零端子板PE板上4、从二级分配电箱的总隔离开关引出三相线到漏电保护器5、从漏电保护器接线端引出相线到分路隔离开关PE线不能进入漏电保护器，因为线路末端漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
6、黄、绿、红三相线分别从分配电箱的分路隔离开关引出从N板接线端子引出淡蓝色的工作零线从PE板接线端子引出黄绿双色保护零线。
7、分配电箱门与箱体间必须采用编织软铜线作保护连接三、单相末级开关箱线路接法1、引入线可选用任意一条相线（以红色线为例），接入到单相开关箱的隔离开关2、将淡蓝色的N线也接入到单相开关箱的隔离开关，将黄绿双色的PE线接入到PE板接线端子上3、从隔离开关的接线端引出红色相线和蓝色N线到漏电保护器的接线端子上4、红色相线和蓝色N线从漏电保护器接线端引出，黄绿双色PE线从PE板的接线端子引出四、三相末级开关箱线路接法1、黄、绿、红三相线分别接入到三相开关箱的隔离开关。
5.施工现场临时用电安全技术规范(课件)12
电气防火措施
电气防火措施：技术措施、组织措施
电气防火技术措施要点
(1)合理配置用电系统的短路、过载、漏电保护电器。 (2)确保PE线连接点的电气连接可靠。
(3)在电气设备和线路周围不堆放并清除易燃易爆物和 腐蚀介质或做阻燃隔离防护。
(4)不在电气设备周围使用火源，特别在变压器、发电 机等场所严禁烟火。 (5)在电气设备相对集中场所，如变电所、配电室、发 电机室等场所配置可扑灭电气火灾的灭火器材。
1、黄、绿、红三相线分别接入到三相开关箱的隔离 开关。黄绿双色的PE线接入到PE板接线端子上 。 从隔离开关的接线端引出黄、绿、红三相线到漏电 保护器的接线端子上 。
2、黄、绿、红三相线从漏电保护器接线端引出 ， 黄绿双色PE线从PE板的接线端子引出
此时动力设备可用
《规范》从确保防止人体间接接触触电危害角度 出发，对设置于开关箱和总配电箱(配电柜)的漏 电保护器的漏电动作参数作出了如下规定：
5、从第一级漏电保护器“N”出线端 接引到工作零接线端。
6、从第一级总漏电保护器引出相线 到多路分路隔离开关。
现以三路分三路为例， 详述总配电箱到分配电箱
的接法
1、从总配电箱的分配电开关分别引出黄、绿、红 （A、B、C）三相线，淡蓝色工作零线从工作零接 线端引出，黄绿双色PE保护零线从PE端子引出
动照分设规则
二个要点：
动力配电箱与照明配电箱宜分别设置：若动力与 照明合置于同一配电箱内共箱配电，则动力与照 明应分路配电。这里所说的配电箱包括总配电箱 和分配电箱(下同)。 动力开关箱与照明开关箱必须分箱设置，不存在 共箱分路设置问题。
压缩配电间距规则
压缩配电间距规则是指除总配电箱、配电室(配电柜) 外，分配电箱与开关箱之间，开关箱与用电设备之间的 空间间距应尽量缩短。按照《规范》的规定，压缩配电 间距规则可用以下三个要点说明。
临时用电JGJ46-2019规范讲解与培训-PPT精选文档
保 护 接 地
TN-C保 护 零 线 与 工 作 零 线 合 一 接 零 保 护 系 统
第一节
临时用电的基本保护系统
保护方式：在中性点直接接地的低压供电系统中，按照国际IEC/TC64(国际电工委员会/电气装置（安装）和 电击防护）标准，分为两种保护系统 1、TT系统：将电气设备的金属外壳作接地的保护系统； 2、TN系统：电气设备金属外壳作接零保护的保护系统；TN系统又分为TN-C、TN-S两种系统。 TT:第一个字母T，表示工作接地，第二个T表示保护接地 TN:第一个字母T，表示工作接地，第二个N表示保护接零 TN-C：保护零线PE与工作零线N合一的系统（三相四线制） TN-S：保护零线PE与工作零线N分开的系统（三相五线制） 《规范》4.1.1条施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。 为什么不采用TN-C系统呢？首先分析各自的优缺点： TT系统：中性线虽不与金属外壳连接，三相不平衡时不会造成外壳带电，但是单个设备形成单相短路时、接 地线接地阻值较大时，不易使漏电开关跳闸，大数量的短路电流会使人触电死亡。 TN-C有缺陷：如果三相负载不平衡时，零线带电；零线断线时，单相设备的工作电流会导致电气设备外壳带 电，对接装漏电保护器带来困难（漏电保护器检测零线是否带电，而采取保护措施－跳闸），TN-S由于有专 用保护零线，正常工作时不通过工作电流，三相不平衡时也不会使保护零线带电，工作零线和保护零线分开 的，所以可以装设漏电保护器，提高了安全。 在低压变压器出来是三相四线制，而施工现场普遍采用三相五线制，其正确的转换为
电压（kv） 安全距离米 沿垂直方向 沿水平方向 ＜1 1.5 1.5 10 3.0 2.0 35 4.0 3.5 110 5.0 4.0 220 6.0 6.0 330 7.0 7.0 500 8.5 8.5
临时用电(工地临时用电规范)
《施工现场临时用电安全技术规范》第一章总则第1.0.1条为了贯彻国家安全生产的方针政策和法规，保障施工现场用电安全，防止触电事故发生，促进建设事业发展，特制定本规范。
第1.0.2条本规范适用于全民、集体、个体单位的工业与民用建筑施工现场临时用电工程中的中性点直接接地的380/220V三相四线制的低压电力系统。
对1kV及以上的高压变配电工程，应按照国家有关标准、规范执行。
第1.0.3条建筑施工现场临时用电中的其它有关技术问题尚应遵守现行的国家标准、规范或规程规定。
第二章用电管理第一节临时用电的施工组织设计第2.1.1条临时用电设备在5台及5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计。
第2.1.2条临时用电设备在5台以下和设备总容量在50kw以下者，应制定安全用电技术措施和电气防火措施。
第2.1.3条临时用电施工组织设计的内容和步骤应包括：一、现场勘探;二、确定电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向;三、进行负荷计算;四、选择变压器容量、导线截面和电器的类型、规格;五、绘制电气平面图、立面图和接线系统图;六、制定安全用电技术措施和电气防火措施。
第2.1.4条临时用电工程图纸必须单独绘制，并作为临时用电施工的依据。
第2.1.5条临时用电施工组织设计必须由电气工程技术人员编制，技术负责人审核，经主管部门批准后实施。
第2.1.6条变更临时用电施工组织设计时必须履行第2.1.5条规定手续，并补充有关图纸资料。
第二节专业人员第2.2.1条安装、维修或拆除临时用电工程，必须由电工完成。
电工等级应同工程的难易程度和技术复杂性相适应。
第2.2.2条各类用电人员应做到：一、掌握安全用电基本知识和所用设备的性能;二、使用设备前必须按规定穿戴和配备好相应的劳动防护用品;并检查电气装置和保护设施是否完好。
严禁设备带“病”运转;三、停用的设备必须拉闸断电，锁好开关箱;四、负责保护所用设备的负荷线、保护零线和开关箱。
施工现场临时用电安全技术规范-保护接零
电动机采用保护接零的好处
M
三、 PE线断开的危害
PE线断开后,断点以后的电动机有一台 发生漏电,其它电动机外壳上也会带电
规范：PE线上严禁装设开关或熔断器， 严禁通过工 作电流，且严禁断线。
注意：所有电气设备的保护零线，只能 以并联方式接在PE线的干线上，严禁 串联。
PE线断开的危险
220V
M
•
一马当先，全员举绩，梅开二度，业 绩保底 。21.3.3 121.3.3 101:55 01:55:2 701:55: 27Mar-21
•
牢记安全之责，善谋安全之策，力务 安全之 实。202 1年3月 31日星 期三1 时55分2 7秒We dnesda y, March 31, 2021
•
ห้องสมุดไป่ตู้
相信相信得力量。21.3.312021年3月31 日星期 三1时5 5分27 秒21.3.3 1
PE线与工作零线的区别
在正常情况下，工作零线上有电流，负荷越不平衡，工 作零线上的电流也越大 输电导线有电阻，所以工作零线上有电压 有工作零线的场所,工作零线必须接入漏电保护器，否 则会造成漏电保护器的误动作。从漏电保护器的负荷侧 引出的零线端子板必须与配电箱体绝缘
工作零线从漏电保护器接出来后，不能能出现 ，接同地时情零况线，端否子则板会合不上漏电保护器。
DK
RCD
L1
L2
L3
N
PE
3
保护零线的作法
• 1 从工作接地线引出
• 2 从配电室(总配电箱)电源侧 零线引出
• 3 从总漏电保护器电源侧零线 引出
保护接地与保护接零
5
PE线所用材质与相线.工作零线（N）线相 同时，其最小截面就符合下表规定
临时用电线路接法介绍
2
01
02
03
04
CONTENT
05
06
3
01
4
01
5
02
6
03
7
8
02
9
外电变压器低压输出到总配电房线路接法
1、线路由外电变压器低压输出及中性点接地引入到总配电房
分别采用黄绿红 三相线和淡蓝色
中性接地线 从外电引入
10
外电变压器低压输出到总配电房线路接法
2、线路的黄、绿、红三相线接入到总配电箱的总隔离开关上（左图）
27
单相末级开关箱线路接法
3、从隔离开关的接线端引出 红色相线和蓝色N线到漏电保 护器的接线端子上
28
单相末级开关箱线路接法
4、红色相线和蓝色N线从漏电保 护器接线端引出，黄绿双色PE线 从PE板的接线端子引出
29
05
30
三相末级开关箱线路接法
1、黄、绿、红三相线分别接入到 三相开关箱的隔离开关。黄绿双色 的PE线接入到PE板接线端子上 。 从隔离开关的接线端引出黄、绿、 三相线到漏电保护器的接线端子 上
隔离开关必须选用分断时有明显可见分断点的开关（右图）
11
外电变压器低压输出到总配电房线路接法
12
外电变压器低压输出到总配电房线路接法
4、将中性接地线用导线引出到PE端子作为保护零线
13
外电变压器低压输出到总配电房线路接法
5、从第一级漏电保护器“N”出线端接引到工作零线接线端
14
外电变压器低压输出到总配电房线路接法
20
总配电箱到分配电箱的接法：三路分三路为例
4、从二级分配电箱的总隔离开关引出三相线到漏电保护器
21
