变电站基础知识
变电站基础知识
.
主要内容
1.电力系统概述 2.变电站主要一次设备
.
2
1、电力系统概述
电网调度
应用服务器
数据采集和传输
RTU
RTU
RTU
发电
输电
.
变电
配电
用电
3
变电站定义：电力系统的一部分，其功 能是变换电压等级、汇集配送电能，主 要包括变压器、母线、线路开关设备、 建筑物及电力系统安全和控制所需的设 施。
结构形式： W—屋外式； M—母线式； G—改进式； Q—加强式 ； 第四位字母：B——过流保护；D——差动保护；J——接地保护 或加大容量；S——速饱和；Q——加强型。
第五位字母：设计序号
第六位字母：额定电压
.
29
油浸式电流互感器
.
30
环氧树脂浇注式电流互感器
.
31
电流互感器主要厂家有： 江苏思源赫兹互感器有限公司等。
.
32
35kV及以下电压互感器
□□□□□—□ 第一位字母：J—电压互感器。
第二位字母： 相数：D—单相； S—三相；
第三位字母： 绝缘形式： J—油浸式； G—干式； Z—树脂浇注式； 第四位字母： 结构形式： B—带补偿绕组； W—五芯柱三绕组； J—接地保护
； 第五位字母：设计序号 第六位字母：额定电压
.
28
35kV及以下电流互感器全型号
□□□□□—□
第一位字母：L—电流互感器。 第二位字母：
一次绕组形式：M—母线式； F—多匝式； D—单匝式；Q—线圈 式；
安装形式：A—穿墙式；B—支持式；R—装入式；Z—支柱式； 第三位字母：
绝缘形式： Z—浇注绝缘式； C—瓷绝缘； J—树脂浇注； K—— 塑料外壳式；

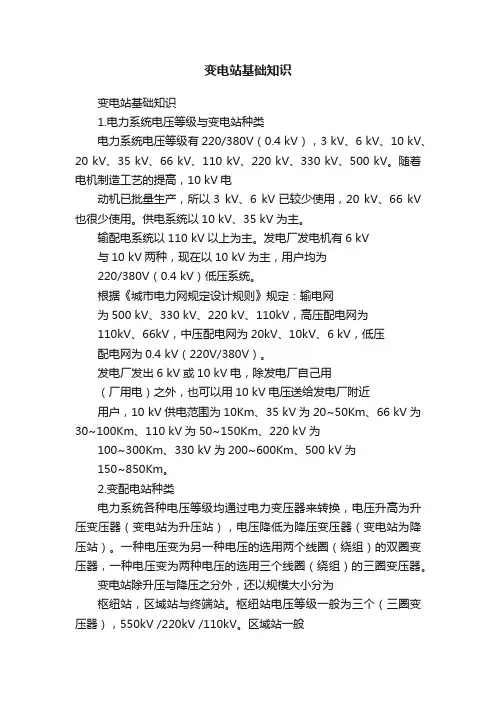

变电站基础知识
变电站基础知识1.电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高，10 kV 电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。
根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV（220V/380V）。
发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。
一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。
变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。
枢纽站电压等级一般为三个（三圈变压器），550kV /220kV /110kV。
区域站一般也有三个电压等级（三圈变压器），220 kV /110kV /35kV或110kV /35kV /10kV。
终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kV /10 kV或35 kV /10 kV。
变电站基础知识
继电保护装置
• 继电保护装置按照用 途可分为：线路保护、 母线保护、开关保护、 变压器保护。无论保 护哪种电气设备，都 是以快速断开断路器 切断故障电流保护电 气设备。 • 通常从保护装置动作 到断路器断开大约 20ms左右。
综合自动化
• 综合自动化 通过断路器、 刀闸的辅助接点的通或断 读取设备的分合状态，将 电流互感器二次侧、电压 互感器二次侧统统接入并 且数字化反馈到监控室后 台机和调度中心。需要操 作设备时，通过监控室后 台机操作，数字信号发送 至测控装置，由测控装置 向接通断路器和刀闸的控 制回路。并且部分报表数 据由监控室的后台机自动 生成。
变电站设备巡检内容
• 各充气设备的气压、充油设备的油压、油 位（有的充油设备没有油压只有油位，例 如变压器）运行设备的声音：有间歇性的 声音，有无部件松动的震动，避雷器的泄 漏电流；红外测温时各部件温度，隔离开 关动静触头接触点和各接头是最容易发热 的地方。
变电站设备巡检注意事项
• 最重要的就是注意人身安全，与带电设备 保持足够的安全距离，尤其是35kV及以下 电压等级的设备，设备与人体距离。其次 就是不要误碰运行中的设备，误碰设备会 造成人员责任事故。
五防操作内容
• • • • • • • 五防：防止带负荷拉合隔离开关 防止带电合接地刀闸（或装设接地线） 防止带接地线（接地刀闸在合位）送电 防止误拉合开关 防止误入带电间隔 五防一般是通过机械闭锁、电气闭锁、逻辑闭锁实现的 。 若要操作任何一个高压设备，均需要在五防屏（五防主机）模拟操作， 模拟操作结束后使用五防的电脑钥匙操作每一个设备。五防电脑钥匙 装有类似于读码器，每个设备有个独立的编码，模拟操作的过程和实 际操作不对应时将无法继续操作。五防逻辑在变电站投运前就已经写 入五防主机。 • 机械闭锁很好理解，最典型的就是刀闸和接地刀闸为同架构时相互间 有机械闭锁。 • 电气闭锁是指使用开关或者刀闸辅助接点通或断，控制被闭锁设备控 制回路的通或断。断路器不受其他任何设备闭锁。
变电站基础知识
配电站
配电站用于将电能分配到用电设备或者用户站点，是电网的末端站点，它上连变电站，下连电力用户，一般由变压器，配电装置，控制保护设备和相关线缆组成。
配电站一般容量较小，也成为配电所。
箱式变电站
箱式变电站是配电站的一种，是将变压器，高压电气设备，低压电气设备等进行成套紧凑组合，配置在一个或几个封闭箱体中的配电站。
开关站
开关站是只有接通开断功能的配电站，主要起电能的传输作用。
开关站内没有变压器，只设置开断和控制保护装置，一般是将一路进线根据需要分成几路馈出。
也称为开闭站，开闭所。
架空线路
架空线路是指以裸导线或绝缘电线作为电能输送载体，以杆、塔为主要支撑，露天空中架设的输电线路。
电缆线路
电缆线路是指以电力电缆为电能输送载体，直埋于地下或布置在地下沟道，隧道内的用以连接配电站、开关站、和用户的输电线路。
变电站基础知识
变电站基础知识变电站基础知识1.电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV 也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V（0.4 kV）低压系统。
根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV（220V/380V）。
发电厂发出6 kV或10 kV电，除发电厂自己用（厂用电）之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。
一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。
变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。
枢纽站电压等级一般为三个（三圈变压器），550kV /220kV /110kV。
区域站一般也有三个电压等级（三圈变压器），220 kV /110kV/35kV或110kV /35kV /10kV。
终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kV /10 kV或35 kV /10 kV。
变电站基本知识
变电站基本知识变电站是电力系统中非常重要的一种设备，其主要作用是将输送的高压电能转换为适合使用的低压电能。
一个完整的电力系统中，变电站的重要性不可低估。
所以，了解变电站的基本知识对于电力系统的运行、管理和维护都是非常必要的。
下面，我们就一起来探讨变电站的基本知识。
一、变电站的概述变电站通常包括高压变电设备、中压变电设备、低压变电设备、控制和保护装置、通信装置以及辅助设备，其中各设备之间相互连接构成一个完整的变电站。
变电站的功能主要可以分为两个方面：一是将输送的高压电变换成低压电，以供使用；二是根据电力系统运行情况，对电能进行监控和控制，以确保电力系统的稳定和安全。
二、变电站的类别根据变电站所处的位置和作用，可以将其分为不同的类别。
1. 输电变电站：输电变电站主要是用来完成输电线路与配电网之间的电能转换，其额定电压一般在220kV以上。
2. 配电变电站：配电变电站主要用于将输送来的高压电转换为低电压电，以供不同用户使用。
它们通常位于城市内部或者近郊的地区，其额定电压通常在10kV或者以下。
3. 换流站：换流站主要用于实现直流输电，它们一般有大功率的输电变压器，电容器和谐振电抗器等设备。
三、变电站的组成变电站由多个不同类型的设备构成，常见的设备有：1. 输电变压器：输电变电站的主要设备是输电变压器，它负责将输送来的高压电转换为合适的低压电，以供配电网和消费者使用。
2. 低压配电盘：低压配电盘用于将输送来的低压电能从主线路分配给不同用户，并对其进行控制和保护。
3. 接地和保护设备：接地和保护设备主要包括接地开关、保护继电器、断路器等，它们的作用是监测电力系统的运行情况，对各种故障进行及时的处理。
4. 控制设备：控制设备包括PLC，远动控制设备等，它们的作用是对电力系统进行监控和控制，以确保其稳定运行。
5. 通信设备：通信设备主要作为变电站和外部的联系方式，包括电话线路，光纤通信设备和无线通信设备等。
四、变电站的运行和维护变电站的运行和维护是确保其正常运行和长期使用的必要条件。
变电站基础知识
1.电力系统电压等级与变电站种类电力系统电压等级有220/380V(0.4 kV)，3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V(0.4 kV)低压系统。
根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV(220V/380V)。
发电厂发出6 kV或10 kV电，除发电厂自己用(厂用电)之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器(变电站为升压站)，电压降低为降压变压器(变电站为降压站)。
一种电压变为另一种电压的选用两个线圈(绕组)的双圈变压器，一种电压变为两种电压的选用三个线圈(绕组)的三圈变压器。
变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。
枢纽站电压等级一般为三个(三圈变压器)，550kV /220kV /110kV。
区域站一般也有三个电压等级(三圈变压器)，220 kV /110kV /35kV或110kV /35kV /10kV。
终端站一般直接接到用户，大多数为两个电压等级(两圈变压器)110kV /10 kV或35 kV /10 kV。
变电站基础知识
变电站基础知识变电站基础知识⼀、供电电压等级划分与带电体的安全距离安全特低电压---50V及以下低压---1000V及以下中压---3…35KV ⾼压---66…220KV超⾼压---330…500KV 特⾼压---500KV以上带电作业时⼈⾝与带电体的安全距离⼯作⼈员⼯作中正常活动范围与带电设备的安全距离⼆、负荷分类及重要性⼀类负荷也称⼀级负荷，指突然中断供电将会造成⼈⾝伤亡或会引起对周围环境严重污染，造成经济上的巨⼤损失，如重要的⼤型设备损坏，重要产品或⽤重要原料⽣产的产品⼤量报废，连续⽣产过程被打乱，且需很长时间才能恢复⽣产；以及突然中断供电将会造成社会秩序严重混乱或产⽣政治上的严重影响的，如重要的交通与通讯枢纽、国际社交场所等⽤电负荷。
⼆类负荷也称⼆级负荷，是指突然中断供电会造成较⼤的经济损失，如⽣产的主要设备损坏，产品⼤量报废或减产，连续⽣产过程需较长时间才能恢复；突然中断供电将会造成社会秩序混乱或在政治上产⽣较⼤影响，如交通与交通枢纽、城市主要⽔源、⼴播电视、商贸中⼼等的⽤电负荷。
三类负荷也称三级负荷，是指不属于上述⼀类和⼆类负荷的其他负荷，对这类负荷，突然中断供电所造成的损失不⼤或不会造成直接损失。
对于⼀级负荷的⽤电设备，应按有两个以上的独⽴电源供电，并辅之以其他必要的⾮电⼒电源的保安措施。
三、变电所定义、组成、分类变电所是联结电⼒系统的中间环节，⽤以汇集电源、升降电压和分配电⼒，通常由⾼低压配电装置、主变压器、主控制室和相应的设施以及辅助⽣产建筑物等组成。
根据其在系统中的位置、性质、作⽤及控制⽅式等，可分为升压变电所、降压变电所、枢纽变电所、地区变电所、终端变电所，有⼈值班变电所和⽆⼈值班变电所。
四、电⽓设备概述变换设备指按系统⼯作要求来改变电压或电流的设备，例如电⼒变压器、电压互感器、电流互感器及变流设备等。
控制设备指按系统⼯作要求来控制电路通断的设备，例如各种⾼低压开关。
保护设备指⽤来对系统进⾏过电流和过电压保护的设备，例如⾼低压熔断器和避雷器⽆功补偿设备指⽤来补偿系统中的⽆功功率、提⾼功率因数的设备，例如并联电容器。
变电站基础知识汇总
变电站基础知识汇总1.电力系统电压等级与变电站种类电力系统电压等级有220/380V(0.4 kV)，3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V(0.4 kV)低压系统。
根据《城市电力网规定设计规则》规定：输电网为500 kV、330 kV、220 kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6 kV，低压配电网为0.4 kV(220V/380V)。
发电厂发出6 kV或10 kV电，除发电厂自己用(厂用电)之外，也可以用10 kV电压送给发电厂附近用户，10 kV供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器(变电站为升压站)，电压降低为降压变压器(变电站为降压站)。
一种电压变为另一种电压的选用两个线圈(绕组)的双圈变压器，一种电压变为两种电压的选用三个线圈(绕组)的三圈变压器。
变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。
枢纽站电压等级一般为三个(三圈变压器)，550kV /220kV/110kV。
区域站一般也有三个电压等级(三圈变压器)，220 kV /110kV /35kV或110kV /35kV /10kV。
终端站一般直接接到用户，大多数为两个电压等级(两圈变压器)110kV /10 kV或35 kV /10 kV。
变电站基础知识 ppt课件
2020/11/24
2
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
• 隔离刀闸：隔离刀闸用于通断有电压无负荷的设备或较小 负荷电流和电容电流的线路。 符号为“QS”
• 负荷开关：负荷开关的构造与隔离开关相似，只是加装了 简单的灭弧装置。有一个明显的断开点，有一定的断流能 力，可以带负荷操作，但不能直接断开短路电流，如果需 要，要依靠与它串接的高压熔断器来实现。
• 空气断路器 （自动开关）：是用手动或电动合闸，用锁 扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置 的低压开关。目前被广泛用于 500V 以下的交、直流装置 中，当电路内发生过负荷、短路、电压降低或消失时，能 自动切断电路
2020/11/24
10
技术术语
• 标示牌：用来警告人们不得接近设备的带电部分， 指示为工作人员准备的工作地点，提醒采取安全 措施，以及禁止某设备或某线路合闸通电的安全 警告牌。分为警告类、允许类、提示类和禁止类 等
• 遮栏：为防止工作人员误碰到设备带电部分而装 设的设备的屏护，分临时遮栏和常设遮栏两种
2020/11/24
1
技术术语
• 三相交流电：由三个频率相同、电势及振幅相等、 相位互差 120°角的交流电路组成的电力系统， 叫三相交流电
• 一次设备：直接生产和输配电能的设备称为一次 设备。包括变压器、各种高压断路器、隔离开关、 母线、电力电缆、电压互感器、电流互感器、电 抗器、避雷器、消弧线圈、并联电容器及高压熔 断器等
变电站基础知识
变电站基础知识变电站是电力系统中重要的基础设施，它是电力系统进行能量的变换和传输的关键节点。
在电能变换过程中，变电站的作用就像“升压器”和“降压器”，将系统中的电能变换成适用于不同用户的电压和电流。
变电站的安全和稳定运行对电力系统的正常运行至关重要。
下面我们来了解一下变电站的基础知识。
一、变电站分类按照电源分类，变电站可分为火电站变电站、水电站变电站、风电站变电站等。
按照接受方分类，变电站可分为送变电站和配变电站。
送变电站的主要任务是将电力从高压输电网的输电线路中取出并进行升压处理后送至下一级输电网或用户；配变电站则是将高压电力分配至低压用电用户供电。
二、变电站所需设备变电站主要由变电设备、电源设备、调节设备三大类组成。
1. 变电设备变电设备是指用于变换电压和变换电流的设备，包括变压器、组合电器、电抗器、变频器等。
其中变压器是变电站中最重要的设备之一，其主要功能是将输送到变电站的电压进行预处理，升降电压。
2. 电源设备电源设备是指变电站或变电站所属电力系统向变电站提供的电力，包括主变、机组、功率电子器件等。
电源设备是变电站正常稳定运行的基础，如果电源设备出现故障，会严重影响变电站的运行。
3. 调节设备调节设备是指在变电站内起到调节电力质量、保护电力设备安全等作用的设备，包括断路器、隔离开关、避雷器、熔断器等。
这些设备是变电站中必不可少的安全保障措施。
三、变电站的主要设置1. 变电站设计变电站一般分为户外和室内两种，户外变电站一般用于交流输电线路，室内变电站一般用于电力系统的主干线路及分支线路的接合处。
变电站的设计应根据所在地的气候条件、配电负载及设备配置要求等因素进行，确保变电站的安全、稳定、高效运行。
2. 变电站输电线路设计变电站的输电线路是变电站与输电线路之间的联接，也是变电站正常运行的重要组成部分。
输电线路设计应根据电力系统的配电需求和信号传输要求进行，在设计输电线路时应同时充分考虑线路的可靠性、经济性和安全性。
变电站基础知识
• 变电站是电力系统中变换电压、接受和分配电能、 控制电力的流向和调整电压的电力设施，它通过 其变压器将各级电压的电网联系起来。
• 变电站起变换电压作用的设备是变压器，除此之 外，变电站的设备还有开闭电路的开关设备，汇 集电流的母线，计量和控制用互感器、仪表、继 电保护装置和防雷保护装置、调度通信装置等， 有的变电站还有无功补偿设备。 变电站的主要设 备和连接方式，按其功能不同而有差异。
• 遮栏：为防止工作人员误碰到设备带电部分而装 设的设备的屏护，分临时遮栏和常设遮栏两种
• 绝缘棒：又称令克棒、绝缘拉杆、操作杆等。绝 缘棒由工作头、绝缘杆和握柄三部分构成。它供 在闭合或拉开高压隔离开关，装拆携带式接地线， 以及进行测量和试验时使用
实用文档
9
技术术语
• 安全用具：为了避免工作人员在从事电气工作时，发生触 电、灼伤、高空坠落等事故，而必须使用的安全器具。分 为基本安全用具和辅助安全用具两类。
实用文档
1
技术术语
• 三相交流电：由三个频率相同、电势及振幅相等、 相位互差 120°角的交流电路组成的电力系统， 叫三相交流电
• 一次设备：直接生产和输配电能的设备称为一次 设备。包括变压器、各种高压断路器、隔离开关、 母线、电力电缆、电压互感器、电流互感器、电 抗器、避雷器、消弧线圈、并联电容器及高压熔 断器等
• 验电笔：用来检查设备或线路是否有电的工具。 分高压、低压两种。
• 接地线：是为了防止在已停电的设备和线路上意 外地出现电压而装设的保证工作人员安全的重要 工具。按部颁规定，接地线必须是 25mm 2 以上 软裸铜线制成。
实用文档
8
技术术语
• 标示牌：用来警告人们不得接近设备的带电部分， 指示为工作人员准备的工作地点，提醒采取安全 措施，以及禁止某设备或某线路合闸通电的安全 警告牌。分为警告类、允许类、提示类和禁止类 等
变电站基础知识ppt课件
• 电压互感器：电压互感器是将电路上的高电压变 换为同相位的低电压的仪器。以隔离高电压，保 证测量人员、仪表及继电保护装置的安全。 符号 为“TV”
7
技术术语
• 电流互感器：是将高压电流和低压大电流变成电 压较低的小电流，供给仪表和继电保护装置，并 将仪表和继电保护装置与高压电路分开的仪器。 符号为“TA”
13
GIS
• 六氟化硫全封闭组合电器(GIS) ：属于户内三相 交流电压输电设备。其作用是分合负载电流和故 障电流，转换和隔离线路，测量电流电压，防护 过电压等。它把变电站中除电力变压器以外所有 的一次设备组装在接地的金属壳体内，按照用户 主接线的要求，构成一个整体，充以SF6气体作 绝缘和灭弧介质，由出线套管与外部电网相连。 GIS由各个独立的标准元件组成，各标准元件制 成独立气室(又称气隔)，再辅一些过渡元件(如弯 头、三通、伸缩节等)，便可适应不同形式主接线 的要求，组成成套配电装置。
• 开关柜可移开部件配置VS1真空断路器手车、电压互感器 手车，隔离手车等
• 开关柜内均装设检测一次回路运行情况的带电显示装置。 该装置由高压传感器和显示器两部分组成。传感器安装在 馈线侧，显示器安装在开关柜的低压室面板上。
• 开关柜的顶部，设有压力释放装置，当发生内部故障时， 伴随电弧的出现，开关柜内部气压升高，顶部装设的压力 释放板将被自动打开，释放压力和排泄气体，装设在门上 的特殊密封圈把柜前面封闭起来，以确保操作人员和开关 柜安全。
• 变压器：变压器是一种静止的电气设备，用来将某一等级 的交流电压变为相同频率的一种或几种等级的交流电压， 但总的传输容量不变。符号为“T”
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 接地线：是为了防止在已停电的设备和线路上意 外地出现电压而装设的保证工作人员安全的重要 工具。按部颁规定，接地线必须是 25mm 2 以上 软裸铜线制成。
变电站基础知识
技术术语
• 标示牌：用来警告人们不得接近设备的带电部分， 指示为工作人员准备的工作地点，提醒采取安全 措施，以及禁止某设备或某线路合闸通电的安全 警告牌。分为警告类、允许类、提示类和禁止类 等
变电站基础知识
技术术语
• 隔离刀闸：隔离刀闸用于通断有电压无负荷的设备或较小 负荷电流和电容电流的线路。 符号为“QS”
• 负荷开关：负荷开关的构造与隔离开关相似，只是加装了 简单的灭弧装置。有一个明显的断开点，有一定的断流能 力，可以带负荷操作，但不能直接断开短路电流，如果需 要，要依靠与它串接的高压熔断器来实现。
变电站基础知识
技术术语
• 三相交流电：由三个频率相同、电势及振幅相等、 相位互差 120°角的交流电路组成的电力系统， 叫三相交流电
• 一次设备：直接生产和输配电能的设备称为一次 设备。包括变压器、各种高压断路器、隔离开关、 母线、电力电缆、电压互感器、电流互感器、电 抗器、避雷器、消弧线圈、并联电容器及高压熔 断器等
• 二次设备：对一次设备进行监视、测量、控制和 保护作用的辅助设备。如各种继电器、微机装置、 信号装置、测量仪表、录波记录装置以及遥测、 遥信装置和各种控制电缆、小母线等。
变电站基础知识
技术术语
• 电力网：指由各类变电站（所）和各种不同电压 等级的输、配电线路联接起来组成的一个统一网 络。是联系发电厂和电能用户的中间环节，是传 送和分配电能的网络。其作用是将电能从发电厂 输送并分配到用户处。
变电站概述
• 变电站是电力系统中变换电压、接受和分配电能、 控制电力的流向和调整电压的电力设施，它通过 其变压器将各级电压的电网联系起来。
• 变电站起变换电压作用的设备是变压器，除此之 外，变电站的设备还有开闭电路的开关设备，汇 集电流的母线，计量和控制用互感器、仪表、继 电保护装置和防雷保护装置、调度通信装置等， 有的变电站还有无功补偿设备。 变电站的主要设 备和连接方式，按其功能不同而有差异。
• 母线：是电源和用户线路的连接点，是各种输配 电装置的中间环节。其作用是汇集、分配和传送 电能。分硬母线和软母线两类
• 电压互感器：电压互感器是将电路上的高电压变 换为同相位的低电压的仪器。以隔离高电压，保 证测量人员、仪表及继电保护装置的安全。 符号 为“TV”
变电站基础知识
技术术语
• 电流互感器：是将高压电流和低压大电流变成电 压较低的小电流，供给仪表和继电保护装置，并 将仪表和继电保护装置与高压电路分开的仪器。 符号为“TA”
• 备用状态：是指母线有电时，设备的相应手车在 工作位置，断路器在分闸状态，相应隔离刀闸在 合闸位置，各种保护均已投入，合上断路器即可 运行的状态
• 基本安全用具：指绝缘强度能长时间承受电气设备工作电 压作用的安全用具。基本安全用具可以直接操作高压电气 设备，有：绝缘操作杆、绝缘夹钳、核相高压杆、高低压 验电器、绝缘挡板、防护镜等
• 辅助安全用具：指绝缘强度不能长时间承受电气设备工作 电压的作用的安全用具。只能起辅助安全作用，即起加强 基本安全用具的保安作用。有：绝缘手套、绝缘靴、绝缘 鞋、绝缘台、绝缘垫、绝缘绳等
• 相序：就是相位的顺序，是指三相电力系统中， 各相的电压或电流的瞬时值从负值向正值变化时， 经过零值的先后顺序
• 相位：指三相电力系统中，三相电压或电流在同 一时间所处的位置，通常对称平衡的三相电压或 电流的相位互差120°
变电站基础知识
技术术语
• 核相：指为检查即将投入的变压器或线路的相位与并列系 统或母线的相位是否一致而进行的操作。如相位不同，将 发生短路
变电站基础知识
技术术语
• 倒闸操作：变电站中的电气设备常因周期性检修、 试验，查找、消除异常运行现象或处理事故等原 因，需要通过操作断路器、隔离刀闸等电气设备 而改变运行方式所进行的一系列有序操作，称为 倒闸操作
• 运行状态：是指设备的断路器及相应隔离刀闸在 合闸位置，各种保护均已投入，将电源至受电端 的电路接通的状态。
• 变压器：变压器是一种静止的电气设备，用来将某一等级 的交流电压变为相同频率的一种或几种等级的交流电压， 但总的传输容量不变。符号为“T”
• 高压断路器：又称高压开关，是电力系统中主要的电力控 制设备。系统正常运行时，能接通、分断电路负载电流； 系统故障时，和继电保护配合，能迅速切断负荷电流和短 路电流，以防止扩大事故范围，起控制和保护作用。 符 号为“QF”。它具有相当完善的灭弧结构和足够的断流能 力
• 空气断路器 （自动开关）：是用手动或电动合闸，用锁 扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置 的低压开关。目前被广泛用于 500V 以下的交、直流装置 中，当电路内发生过负荷、短路、电压降低或消失时，能 自动切断电路
变电站基础知识
技术术语
• 电缆：由线芯（导电部分）、绝缘层和保护层三 部分组成的电线称为电缆。
• 遮栏：为防止工作人员误碰到设备带电部分而装 设的设备的屏护，分临时遮栏和常设遮栏两种
• 绝缘棒：又称令克棒、绝缘拉杆、操作杆等。绝 缘棒由工作头、绝缘杆和握柄三部分构成。它供 在闭合或拉开高压隔离开关，装拆携带式接地线， 以及进行测量和试验时使用
变电站基础知识
技术术语
• 安全用具：为了避免工作人员在从事电气工作时，发生触 电、灼伤、高空坠落等事故，而必须使用的安全器具。分 为基本安全用具和辅助安全用具两类。
• 电力系统：指由发电厂的电气部分、变电所、输 配电线路及电力用户组成的对电能进行不间断生 产、传输、分配和使用的联合系统。电力系统是 动力系统的一部分
• 动力系统：指由各类发电厂、变电所、输配电线 路及用户（包括电力用户和热力用户）组成的一 个统一的供用电系接线：是汇集和分配电能的通路，它决定 了配电装置设备的数量，并表明以什么方式来连 接电源、变压器和馈出线路，以及避雷器、互感 器等的安装位置
