锚定板挡土墙施工方法及工艺

锚定板挡土墙施工方法及工艺1．锚定板挡土墙施工方法及工艺1．1构造锚定板挡土墙是由基础、立柱、挡土板、拉杆、锚定板及填料等组成，见附图：附图锚定板挡土墙结构示意注：①立柱；②挡土板；③150#混凝土基础；④卵石土填料；⑤锚定板；⑥拉杆1．2施工方法及工艺流程（1）整平场地，预制构件，制作拉杆并对其进行防锈处理；（2）测量放线；（3）开挖基础，验槽签收；（4）灌注基础混凝土；（5）搭设铺助脚手架；（6）汽车起重机吊装立柱；（7）填筑卵石土，随填土的升高，安装挡土板，同时于板后铺设土上布；（8）开挖锚定板及拉杆沟槽；（9）安装锚定板；（10）加拉杆拧紧螺帽；（11）锚定板槽内孔隙灌注混凝土填塞密实；（12）由下至上逐层填筑砂卵石土，直至完成全部拉杆的安装；（13）调试检查；（14）安装人行道板及栏杆扶手；（15）包封拉杆外露端头。

2.劳动力组织及进度指标劳动力组织及进度指标可由劳动力动态图表示，如下图所示：1020注：①基础开挖；②吊装立柱；③校正立柱位置；④安装锚定板及拉杆。

3.机械设备配置机械设备表4.施工质量控制要点（1）基础施工：必须按设计尺寸，准确施放立柱杯槽，严格控制杯槽底面的平整度。

（2）吊装立柱：立柱是锚定板挡土墙的主要承重结构，立柱就位后应防止向外倾斜，并须按照设计坡度倾向内侧，一般应在吊装立柱前先按照附图中虚线填土至第一道锚定板顶面以上0.6米高程，而后再搭设临时脚手架，便于固定立柱，立柱进入杯口前，应于杯槽底铺垫沥青砂胶，并将周边孔隙塞满。

（3）对立柱进行校正检查。

当立柱全部吊装完毕后，应对全部立柱纵横向进行细致的棱正检查，尤其是检查立柱的倾斜度是否符合要求。

待确认无误后，再安装下部挡土板，随之铺设土工布，然后填土夯实。

安装挡土板时应保持平直，防止反位，两层板层间应在端头垫10mm水泥砂浆，留出孔隙以利排水。

（4）安装锚定板及拉杆①开挖锚定板及拉杆沟槽：开挖前放线抄平，要求锚定板孔位与拉杆上孔眼保持在同一水平面，成一直线，以保证正确受力。

锚定板挡土墙施工施工方法及工艺流程

引言：锚定板挡土墙是一种常见的挡土结构，广泛应用于土木工程中。

它通过锚杆将挡土墙与地基固定，提高了挡土墙的稳定性和承载能力。

本文将详细介绍锚定板挡土墙的施工方法及工艺流程，并从材料选择、基础施工、锚杆安装、挡土墙面施工等方面进行阐述，旨在提供一个专业的指导。

正文：一、材料选择1.1 锚杆材料选择：锚杆是锚定板挡土墙的重要组成部分，需要具有一定的强度和耐腐蚀性。

常用的锚杆材料有钢筋、预应力钢筋、钢绞线和高强度螺纹钢等。

根据工程需要和设计要求，选择适当的锚杆材料。

1.2 锚固材料选择：锚固材料用于固定锚杆与挡土墙之间的连接。

常用的锚固材料有灌浆料和螺栓等。

灌浆料通常选择耐腐蚀性好、强度高的聚合物材料，而螺栓则需要具有足够的强度和可靠的连接性能。

1.3 挡土墙面材料选择：挡土墙面需要具有一定的强度和耐久性。

常用的挡土墙面材料有混凝土、砂浆、砌块等。

根据工程要求选择适当的挡土墙面材料。

二、基础施工2.1 基础开挖：按照设计要求进行基础开挖工作，确保开挖的深度和宽度符合设计规范。

2.2 基础处理：在基础开挖完毕后，进行基础处理工作，包括切割、抹灰、清理等，以提供良好的施工条件。

2.3 基础灌浆：使用合适的灌浆料将基础进行灌浆固化，提高基础的强度和稳定性。

三、锚杆安装3.1 钻孔：根据设计要求，在挡土墙后方开凿钻孔，钻孔深度和直径需符合设计规范。

3.2 锚杆预埋：将锚杆通过钻孔，预埋到设计要求的深度，并保证锚杆与挡土墙的连接件处于合适的位置。

3.3 灌浆固化：使用合适的灌浆料对锚杆进行灌浆固化，提高锚杆与地基的连接强度和稳定性。

四、挡土墙面施工4.1 模板安装：根据设计要求，安装挡土墙面的模板，确保模板稳固牢靠。

4.2 挡土墙面浇筑：倒入混凝土或其他适当的材料，进行挡土墙面的浇筑，保证挡土墙的强度和稳定性。

4.3 挡土墙面养护：在挡土墙面浇筑完成后，进行适当的养护工作，包括保湿、防渗透等，以确保挡土墙面的质量和稳定性。

锚杆挡土墙施工工艺流程

锚杆挡土墙施工工艺流程步骤如下：1.工程准备阶段：–设计方案：根据工程需要，制定锚杆挡土墙的设计方案，包括墙体高度、倾斜角度、锚杆类型和布置等。

–材料准备：准备所需的材料，包括钢筋、锚杆、喷射混凝土等。

–设备准备：准备施工所需的设备，如钻机、喷射机、起重机等。

–施工人员培训：对参与施工的人员进行必要的培训，确保他们了解施工流程和安全注意事项。

2.基坑开挖：–根据设计方案，在地面上标出基坑的形状和尺寸。

–使用挖掘机或其他适当的设备进行基坑开挖，确保基坑底部平整。

3.钻孔：–在基坑中使用钻机对墙体位置进行钻孔。

–钻孔深度根据设计要求确定，一般为锚杆长度加上一定的超出长度。

–钻孔直径和间距也根据设计要求确定。

4.锚杆安装：–在钻孔中安装锚杆。

锚杆可以是钢筋或螺旋锚杆。

–将锚杆放入钻孔中，确保其垂直，并且在孔口处超出一定长度。

–使用注浆设备将混凝土灌入孔内，固定锚杆。

5.喷射混凝土：–在锚杆安装完毕后，使用喷射机将混凝土喷射到挡土墙的表面。

–喷射混凝土的厚度和强度根据设计要求确定。

–确保喷射混凝土的均匀性和充实度，以提高挡土墙的稳定性和承载能力。

6.表面处理：–在喷射混凝土干燥后，对挡土墙表面进行处理。

–可以采用刮平、打磨或涂刷等方式，使表面平整、光滑，并增加防水、防腐等功能。

7.监测与验收：–完成施工后，对挡土墙进行监测，检查其稳定性和承载能力是否符合设计要求。

–根据监测结果进行调整和修复，直到达到设计要求。

–进行最终验收，确保挡土墙的质量和安全性。

8.沟槽处理：–在挡土墙两侧设置沟槽，用于排水和防止水土流失。

–沟槽可以使用混凝土或其他防水材料进行处理，确保其稳定性和排水功能。

9.清理与收尾：–施工完成后，清理施工现场，并进行必要的收尾工作。

–包括清理材料、设备、工具等，恢复施工现场的整洁和安全。

以上就是锚杆挡土墙施工的详细步骤和流程。

在实际施工中，需要根据具体情况进行调整和改进，以确保施工质量和安全。

锚定板挡土墙施工施工方法及工艺流程

锚定板挡土墙施工施工方法及工艺流程范本一：一：锚定板挡土墙施工施工方法及工艺流程1. 设计准备工作1.1 确定设计要求与功能需求1.2 进行场地勘察与土壤测试1.3 根据勘察结果制定施工方案与工艺流程1.4 编制施工图纸与技术说明书1.5 确定施工所需材料与设备2. 前期准备工作2.1 清理施工现场，确保安全2.2 进行临时支撑的搭建2.3 准备锚杆、锚具、锚索等施工材料2.4 安装土工布保护层3. 锚杆的安装与固定3.1 按设计要求进行锚杆的定位与布置3.2 使用钻机进行孔洞钻探3.3 选择合适的锚杆进行安装3.4 确保锚杆牢固地固定在岩石或土壤中4. 挡土墙的搭建4.1 按设计方案搭建挡土墙的基础4.2 进行挡土墙的分段施工4.3 使用混凝土进行挡土墙的浇筑4.4 加固挡土墙的结构，确保稳定性5. 美化与保护措施5.1 进行土壤的填充与整平5.2 种植适合的植被，增加景观效果5.3 安装护栏或围挡，保护挡土墙6. 完工与验收6.1 清理施工现场，确保安全6.2 进行挡土墙的结构检查与验收6.3 完善文档资料，记录施工过程与成果附件：设计图纸、技术说明书、施工记录表等。

法律名词及注释：无。

---范本二：一：锚定板挡土墙施工施工方法及工艺流程1. 施工准备1.1 确定挡土墙的型式和高度要求1.2 做好土壤勘测，确定设计参数1.3 编制施工图纸和工艺流程1.4 确定所需材料和设备2. 地基处理2.1 清理施工现场，确保安全2.2 进行临时支撑的搭建2.3 进行地面开挖，达到设计要求的坡度和高度3. 锚杆的安装与固定3.1 根据设计要求安排锚杆的布置位置3.2 钻孔并清理孔洞3.3 安装锚杆并注浆封固4. 基础施工4.1 根据设计图纸搭建基础模板4.2 进行模板的混凝土浇筑和养护5. 挡土墙立面施工5.1 安装钢板或预制板作为挡土墙的外观材料5.2 将挡土墙分段进行施工5.3 进行挡土墙的填筑和压实6. 美化与保护工作6.1 进行挡土墙的表面处理，如喷涂防水层或涂料6.2 种植适宜植被，增加景观效果6.3 安装护栏和栏杆，确保安全7. 完工与验收7.1 清理施工现场7.2 进行挡土墙的结构检查和验收7.3 整理施工记录和资料附件：设计图纸、工艺说明书、施工记录、验收报告等。

锚定板挡土墙名词解释

锚定板挡土墙名词解释
锚定板挡土墙名词解释
一、定义
锚定板挡土墙是一种用于固定土壤的挡土结构体系，它采用预制混凝
土面板和钢筋锚杆组成的结构体系，通过预埋锚杆将面板固定在土壤中，从而达到防止坡面滑动、崩塌和冲刷等效果。

二、结构组成
1. 预制混凝土面板：是锚定板挡土墙的主要承载部分，通常采用预制
混凝土面板进行搭建。

预制混凝土面板具有强度高、耐久性好等特点。

2. 钢筋锚杆：是将预制混凝土面板与地基相连的关键部分。

钢筋锚杆
通常由高强度钢筋制成，通过埋入地下并与混凝土面板相连接来增强
整个结构的稳定性。

3. 土工布：是一种用于加强挡墙后方填充物的材料。

它能够有效地防
止填充物流失，并增加整个结构体系的稳定性。

三、施工流程
1. 地基处理：首先需要对施工现场进行地基处理，包括平整、打桩等。

2. 预制混凝土面板制作：将预制混凝土面板按照设计要求进行制作。

3. 钢筋锚杆埋设：在地基中钻孔并安装钢筋锚杆。

4. 面板安装：将预制混凝土面板与钢筋锚杆相连接并固定在地基上。

5. 填充与加固：在挡墙后方填充土壤，并使用土工布等材料进行加固。

四、应用范围
锚定板挡土墙适用于各种类型的坡面和边坡，包括公路、铁路、水利工程等。

它具有结构简单、施工便捷、防止滑动效果好等优点，被广泛应用于各种工程建设中。

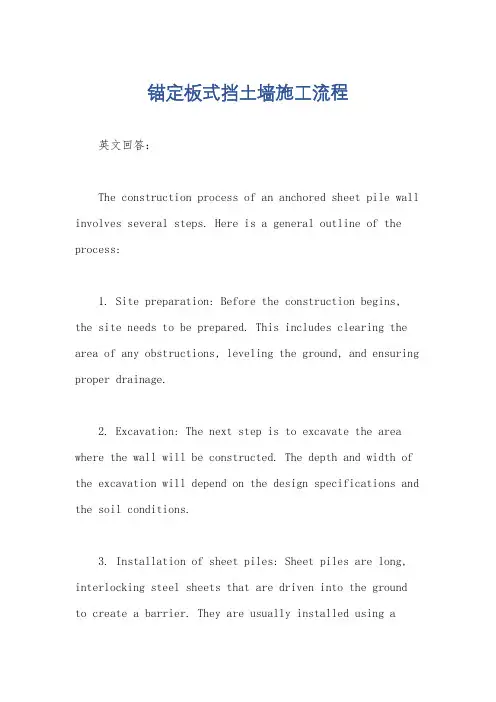

锚定板式挡土墙施工流程

锚定板式挡土墙施工流程英文回答：The construction process of an anchored sheet pile wall involves several steps. Here is a general outline of the process:1. Site preparation: Before the construction begins, the site needs to be prepared. This includes clearing the area of any obstructions, leveling the ground, and ensuring proper drainage.2. Excavation: The next step is to excavate the area where the wall will be constructed. The depth and width of the excavation will depend on the design specifications and the soil conditions.3. Installation of sheet piles: Sheet piles are long, interlocking steel sheets that are driven into the ground to create a barrier. They are usually installed using avibratory hammer or a hydraulic press-in machine. The sheet piles are driven into the ground until they reach the desired depth.4. Anchoring: Once the sheet piles are installed, they need to be anchored to provide stability. Anchors are typically made of steel rods or cables that are driven into the ground behind the sheet piles. The anchors are then connected to the sheet piles using various methods, such as welding or mechanical connections.5. Backfilling: After the sheet piles are anchored, the space between the sheet piles and the excavated area is backfilled with soil or other suitable materials. This helps to provide additional support to the wall and increases its stability.6. Wall finishing: Once the backfilling is complete, the wall can be finished according to the design requirements. This may involve installing drainage systems, adding protective coatings or finishes, and landscaping the area around the wall.7. Quality control and testing: Throughout the construction process, quality control measures should be implemented to ensure that the wall is built according to the design specifications. This may involve conducting soil tests, monitoring anchor installation, and inspecting the overall construction quality.中文回答：锚定板式挡土墙的施工流程包括以下几个步骤：1. 场地准备，施工开始前，需要对场地进行准备。

隧道施工方案-新建铁路工程锚定板挡土墙

.W/2+△ 线路中 ① ④ 线 ② ③锚定板挡土墙施工1．锚定板挡土墙施工方法及工艺1.1 构造锚定板挡土墙是由基础、立柱、挡土板、拉杆、锚定板及填料等组成，见附图：⑤附图锚定板挡土墙结构示意注：①立柱；②挡土板；③150#混凝土基础；④卵石土填料；⑤锚定板；⑥拉杆1.2 施工方法及工艺流程（1）整平场地，预制构件，制作拉杆并对其进行防锈处理；（2）测量放线；（3）开挖基础，验槽签收；（4）灌注基础混凝土；（5）搭设铺助脚手架；（6）汽车起重机吊装立柱；（7）填筑卵石土，随填土的升高，安装挡土板，同时于板后铺设土上布；（8）开挖锚定板及拉杆沟槽；（9）安装锚定板；（10）加拉杆拧紧螺帽；（11）锚定板槽内孔隙灌注混凝土填塞密实；（12）由下至上逐层填筑砂卵石土，直至完成全部拉杆的安装；（13）调试检查；（14）安装人行道板及栏杆扶手；（15）包封拉杆外露端头。

劳动力组织及进度指标可由劳动力动态图表示，如下图所示：1020注：①基础开挖；②吊装立柱；③校正立柱位置；④安装锚定板及拉杆。

3.机械设备配置4.施工质量控制要点（1）基础施工：必须按设计尺寸，准确施放立柱杯槽，严格控制杯槽底面的平整度。

（2）吊装立柱：立柱是锚定板挡土墙的主要承重结构，立柱就位后应防止向外倾斜，并须按照设计坡度倾向内侧，一般应在吊装立柱前先按照附图中虚线填土至第一道锚定板顶面以上 0.6 米高程，而后再搭设临时脚手架，便于固定立柱，立柱进入杯口前，应于杯槽底铺垫沥青砂胶，并将周边孔隙塞满。

（3）对立柱进行校正检查。

当立柱全部吊装完毕后，应对全部立柱纵横向进行细致的棱正检查，尤其是检查立柱的倾斜度是否符合要求。

待确认无误后，再安装下部挡土板，随之铺设土工布，然后填土夯实。

安装挡土板时应保持平直，防止反位，两层板层间应在端头垫10mm 水泥砂浆，留出孔隙以利排水。

（4）安装锚定板及拉杆①开挖锚定板及拉杆沟槽：开挖前放线抄平，要求锚定板孔位与拉杆上孔眼保持在同一水平面，成一直线，以保证正确受力。

锚定板挡土墙施工方法及工艺

锚定板挡土墙施工方法及工艺锚定板挡土墙是一种常见的支挡结构，它由墙面系、拉杆、锚定板和填土共同组成，能够有效地抵抗土体的侧压力，保持边坡的稳定。

下面我们就来详细了解一下锚定板挡土墙的施工方法及工艺。

一、施工准备在正式施工之前，需要进行充分的准备工作。

首先要熟悉施工图纸，了解设计要求和技术标准。

然后对施工现场进行勘察，包括地形、地貌、地质条件等，为施工方案的制定提供依据。

同时，要准备好施工所需的材料和设备。

材料方面，主要有钢筋、混凝土、锚定板等，确保材料的质量符合要求。

设备方面，需要挖掘机、装载机、起重机、钻孔机等，保证设备性能良好，能够正常运行。

此外，还需要做好场地的清理和平整工作，修建临时施工道路和排水设施，为施工创造良好的条件。

二、基础施工锚定板挡土墙的基础施工非常重要，它直接关系到整个结构的稳定性。

首先，根据设计要求进行基础的开挖。

开挖过程中要注意控制开挖深度和坡度，避免超挖和欠挖。

如果遇到地质条件较差的情况，需要采取相应的支护措施，如土钉支护、钢板桩支护等。

基础开挖完成后，要进行基底的处理。

清除基底的杂物和松软土层，然后进行夯实或换填处理，确保基底的承载力满足设计要求。

接下来，进行基础钢筋的绑扎和模板的安装。

钢筋的规格、数量和间距要符合设计要求，绑扎要牢固。

模板要安装牢固，尺寸准确，表面平整，接缝严密，防止漏浆。

最后，浇筑基础混凝土。

混凝土要搅拌均匀，坍落度符合要求，浇筑过程中要振捣密实，防止出现蜂窝麻面等质量问题。

浇筑完成后，要及时进行养护，养护时间不少于 7 天。

三、墙面施工墙面施工是锚定板挡土墙施工的关键环节之一。

首先，在基础上安装墙面预制构件或进行现场浇筑。

如果是预制构件，要保证构件的质量和尺寸符合要求，安装时要对齐、平整。

如果是现场浇筑，要按照设计要求进行钢筋绑扎、模板安装和混凝土浇筑。

墙面的混凝土要分层浇筑，每层厚度不宜超过 30cm。

振捣时要注意振捣棒的插入深度和振捣时间，确保混凝土密实。

锚杆挡土墙施工工艺

锚杆挡土墙施工工艺锚杆挡土墙是一种新型的支挡结构，它由锚杆、肋柱和挡板组成，依靠锚杆的锚固力来维持挡土墙的稳定。

这种结构具有结构轻巧、柔性大、施工方便、造价低等优点，在公路、铁路、水利等工程中得到了广泛的应用。

下面将详细介绍锚杆挡土墙的施工工艺。

一、施工准备1、技术准备（1）熟悉施工图纸和设计文件，进行技术交底和安全交底。

（2）根据设计要求，进行现场测量放线，确定挡土墙的位置和标高。

（3）编制施工组织设计和施工方案，确定施工工艺和施工顺序。

2、材料准备（1）锚杆：一般采用螺纹钢筋，其直径、长度和强度应符合设计要求。

（2）肋柱和挡板：可采用钢筋混凝土预制构件或现浇混凝土，其混凝土强度等级应符合设计要求。

（3）灌浆材料：一般采用水泥砂浆或水泥浆，其强度等级应符合设计要求。

3、施工设备准备（1）钻孔设备：根据锚杆的直径和长度，选择合适的钻孔设备，如地质钻机、潜孔钻机等。

（2）灌浆设备：包括灌浆泵、搅拌机等。

（3）起重设备：如吊车、塔吊等，用于吊运肋柱和挡板。

（4）运输设备：如卡车、装载机等，用于运输材料。

4、现场准备（1）平整施工场地，清除障碍物。

（2）修建临时排水设施，保证施工场地不积水。

（3）搭建临时施工设施，如仓库、休息室等。

二、基础施工1、开挖基础根据设计要求，采用机械或人工开挖基础，确保基础的尺寸和标高符合设计要求。

在开挖过程中，要注意保护周边的环境和地下管线。

2、基础处理基础开挖完成后，要对基底进行处理，清除浮土和杂物，然后浇筑混凝土垫层。

如果基底为软弱土层，应采取加固措施，如换填、夯实等。

三、锚杆施工1、钻孔（1）根据设计要求，确定锚杆的位置和角度，然后进行钻孔。

钻孔时要注意控制钻孔的直径、深度和垂直度，确保钻孔质量符合要求。

（2）在钻孔过程中，要做好记录，包括钻孔的深度、地质情况等。

2、锚杆制作与安装（1）将锚杆按照设计要求进行制作，确保锚杆的长度、直径和螺纹符合要求。

（2）在锚杆上安装定位器和隔离架，以保证锚杆在灌浆过程中的位置和保护层厚度。

混凝土挡土墙(锚板、肋柱)施工工艺

混凝土挡土墙（锚板、肋柱）施工工艺1、施工流程图2、施工要求①桩浇筑前预留桩与面板连接钢筋②桩面板采用C30砼支模现浇，面板厚度250mm ，面板钢筋混凝土保护层厚度30mm 。

面板下部嵌入桩前排水沟沟底标高以下≥300mm 。

③面板浇筑前应拆除作业面障碍物，清除开挖面的浮石和墙脚的岩渣、堆积物并用压风清扫岩面。

④面板上设泄水孔按水平间隔2m ，竖向间隔2m 呈矩阵型布置，孔径Φ=110，外倾5%。

有裂隙处宜优先布置，孔后侧土体时对中安设直径≥500反滤包，为岩体时不设置反滤包，但泄水管深入岩体长度≥500。

⑤面板伸缩缝宽30mm ，缝中嵌沥青马蹄脂，设缝位置，水平钢筋加密至设计间距的1/2。

⑥面板采用逆作法施工，施工过程中面板需设置支撑，不得完全悬空。

2、板肋钢筋加工与绑扎钢材必须便使用大厂生产的建筑用钢筋，并有出厂资料和合格证明，所有钢材必须按规定分批次、分规格、有见证地进行抽样复检，合格后方可下料制作。

钢筋在场外加工棚按配料单制作加工为成型钢筋，汽车运至现场进行绑扎或安装，加工棚内的钢筋焊结以对焊为主，少量现场焊结，采用绑条电弧焊。

成型钢筋加工应防止超长，最大长度控制在9m 以内。

现场绑扎应防止对钢筋污染如雨天裹泥等。

钢筋绑扎或安装完成后应经自检合后报请监理工程师进行隐蔽工程验收。

3、板肋支模模板采用覆膜竹胶板（规格1220×2440×8～12mm），45×90木方（采购50×100木方），ф12拉杆螺栓，脚手架钢管支模，模板拼缝采用胶带封贴，与砼接触面涂刷水溶性隔离剂。

3、砼浇筑砼采用经监理工程师认可的、合格的、有资质的商品砼生产（厂）商进行砼的供应，采用砼搅拌车运至现场，由柴油泵管道输送入模。

砼浇筑应分层进行，分层高度为50cm，不可因商品砼的坍落度较大而随意加大分层厚度，以防止对模板系统造成过大的侧压力而导致变形。

模板拆除时间应以不损坏砼的棱角为原则，根据目前气候，应不早于48小时。

锚定板挡土墙施工工艺

锚定板挡土墙施工工艺1．锚定板挡土墙施工方法及工艺1．1构造锚定板挡土墙是由基础、立柱、挡土板、拉杆、锚定板及填料等组成，见附图：⑤附图锚定板挡土墙结构示意注：①立柱；②挡土板；③150#混凝土基础；④卵石土填料；⑤锚定板；⑥拉杆1．2施工方法及工艺流程（1）整平场地，预制构件，制作拉杆并对其进行防锈处理；（2）测量放线；（3）开挖基础，验槽签收；（4）灌注基础混凝土；（5）搭设铺助脚手架；（6）汽车起重机吊装立柱；（7）填筑卵石土，随填土的升高，安装挡土板，同时于板后铺设土上布；（8）开挖锚定板及拉杆沟槽；（9）安装锚定板；（10）加拉杆拧紧螺帽；（11）锚定板槽内孔隙灌注混凝土填塞密实；（12）由下至上逐层填筑砂卵石土，直至完成全部拉杆的安装；（13）调试检查；（14）安装人行道板及栏杆扶手；（15）包封拉杆外露端头。

2.劳动力组织及进度指标劳动力组织及进度指标可由劳动力动态图表示，如下图所示：注：①基础开挖；②吊装立柱；③校正立柱位臵；④安装锚定板及拉杆。

3.机械设备配置4.施工质量控制要点（1）基础施工：必须按设计尺寸，准确施放立柱杯槽，严格控制杯槽底面的平整度。

（3）对立柱进行校正检查。

当立柱全部吊装完毕后，应对全部立柱纵横向进行细致的棱正检查，尤其是检查立柱的倾斜度是否符合要求。

待确认无误后，再安装下部挡土板，随之铺设土工布，然后填土夯实。

安装挡土板时应保持平直，防止反位，两层板层间应在端头垫10mm水泥砂浆，留出孔隙以利排水。

（4）安装锚定板及拉杆①开挖锚定板及拉杆沟槽：开挖前放线抄平，要求锚定板孔位与拉杆上孔眼保持在同一水平面，成一直线，以保证正确受力。

锚杆挡土墙主要施工工序介绍

锚杆挡土墙主要施工工序介绍锚杆挡土墙的主要用途施工工序包括：边坡开挖、施工放线及钻孔、洗孔、锚杆安装及防锈、灌浆、安装立柱及挡板。

（一）边坡开挖锚杆挡土墙边坡浇筑，一般准许跳槽开挖，如要全面开挖，除尽量缩短施工工期外，还应根据情况考虑设置注意临时支撑，以免引起山坡坍塌，影响锚杆抗滑力。

（二）施工放线及钻孔首先用仪器补足肋柱的基线桩和各个锚孔的位置，并设置孔口方向桩，以便校核孔位。

锚杆挡土墙的钻孔，可采用冲击钻或旋转钻。

气动冲击钻用于在硬质岩层中钻孔，效率最高，同时配以电动机，钻进速度很快。

当所需孔径较小而浅时，也可以用一般风枪钻孔。

对于风化破碎的变质岩，通常采用旋转钻。

这是因为冲击钻冲击下来的大块岩屑不易吹出，常出现卡钻的怪现象。

当地层风化程度严重吻合或其性质接近土质地层时，可加用套管钻进，以保证钻孔质量。

钻孔时，将钻机放在合适高度的平台上所上，使钻头对准孔位，锚杆的倾斜度及路径应与设计时间轴一致，在固定钻机的位置后即可进行施工。

在钻进过程中，要扎实推进钻孔地质记录。

钻孔应尽可能保持孔壁顺直。

（三）洗孔在岩石地段钻至要求的住宅区深度后，锚杆孔的孔壁堆积物周围留有较多的岩粉和碎屑，为了加强强化砂浆与孔壁周围地层的结合，在压浆前必须先行用压力水进行洗孔。

冲洗完毕后用风管送入压缩空气将孔内积水吹干。

（四）锚杆安装及防锈处理洗孔完毕后应及时安装锚杆，把预制好的锚杆钢筋插入孔内，防止孔内碎石掉下能堵塞孔眼，影响锚杆如何有效长度。

插入锚杆时应将灌浆管与锚杆钢筋同时放至钻孔上方。

预制的锚杆钢筋应钢管保持顺直，同时要进行防锈处理。

锚杆挡土墙作为永久性的建筑物，钢筋防锈处理的好坏直接影响到结构使用寿命长短。

在锚固段部分一般用水泥砂浆防护，在锚固段以外部分目前在钢筋表面涂防锈底漆（可采用富锌漆或船底喷漆），再包扎沥青两层或塑料套管及化学涂料等方法进行防锈，一般情况下能起到防锈的良好效果。

如防锈七层局部遭到破坏，应及时加以补救。

锚定板式挡土墙施工流程

锚定板式挡土墙施工流程英文回答：Constructing a sheet pile retaining wall involves several steps to ensure its stability and durability. Hereis a general outline of the construction process:1. Site Preparation: Before starting the construction, the site needs to be prepared. This includes clearing the area of any vegetation or debris and leveling the ground.2. Excavation: The next step is to excavate the area where the retaining wall will be built. This involves digging a trench to the required depth and width to accommodate the sheet piles.3. Sheet Pile Installation: Once the trench is ready, the sheet piles are installed. Sheet piles are usually made of steel and are driven into the ground using a pile driver. They are interlocked together to form a continuous wall.4. Anchoring: To provide additional stability, the sheet pile wall is anchored. Anchors are installed at regular intervals along the wall and are connected to the sheet piles using rods or cables. These anchors help resist the lateral forces exerted on the wall by the soil.5. Backfilling: After the sheet piles are installed and anchored, the trench is backfilled with soil. This helps to provide additional support to the wall and prevents water from seeping in.6. Drainage: Proper drainage is essential to prevent water buildup behind the retaining wall. Drainage pipes or weep holes are installed to allow water to flow away from the wall.7. Finishing: Finally, the retaining wall is finished by adding a protective coating or cladding. This can be done using materials such as concrete, timber, or stone, depending on the desired aesthetic.中文回答：建造板式挡土墙涉及多个步骤，以确保其稳定性和耐久性。

锚定板挡土墙施工工艺

锚定板挡土墙施工工艺7.5.1工艺概述锚定板挡土结构是一种适用于填方的轻型支挡结构。

锚定板挡土墙和锚杆挡土墙一样，也是依靠“拉杆”的抗拔力来保持挡土墙的稳定。

但是这种挡土墙与锚杆挡土墙又有着明显的区别，锚杆挡土墙的锚杆必须锚固在稳定的地层中，其抗拔力来源于锚杆与砂浆、孔壁地层的摩阻力；而锚定板挡土墙的拉杆及其端部的锚定板均埋设在回填土中，其抗拔力来源于锚定板前填土的被动抗力。

依靠锚定板在填土中的抗拔力抵抗侧向土压力，以维持挡土墙的平衡与稳定。

锚定板挡土墙主要由基础、立柱、挡土板、拉杆、锚定板及填料等组成，见图 7.5.1。

被动区图7.5.1锚定板挡土墙结构示意锚定板挡土墙按墙面结构形式可分为肋柱式和板壁式两种。

板柱式挡土墙的墙面由肋柱与挡土板拼装而成，根据运输与吊装能力可采用单根肋柱，也可以分段拼接，上下肋柱之间用榫连接。

按肋柱上的拉杆层数还可分为单层拉杆、双层拉杆和多层拉杆锚定板挡土墙。

壁板式挡土墙的墙面板（壁面板）可采用矩形或十字形板拼装而成，墙面板直接用拉杆与锚定板连接。

7.5.2作业内容1、整平场地，预制构件，制作拉杆并对其进行防锈处理；2、测量放线；3、开挖基础，验槽签收；4、灌注基础混凝土；模板按拆，混凝土拌制、灌注、振捣及养护。

5、混凝土肋柱、墙面板制作安装：木模制安拆，钢筋制安、混凝土拌制、灌注、振捣及养护，成品堆吊放装，定位。

6、搭设辅助脚手架；汽车起重机吊装立柱；7、填筑墙背填料，随填土的升高，安装挡土板，同时于板后铺设土上布；8、开挖锚定板及拉杆沟槽；9、安装锚定板；10、加拉杆拧紧螺帽；11、锚定板槽内孔隙灌注混凝土填塞密实；12、由下至上逐层填筑填料，直至完成全部拉杆的安装；13、调试检查；14、安装人行道板及栏杆扶手；15、包封拉杆外露端头。

7.5.3质量标准及验收方法1.基本要求（1）锚杆安装准确，符合设计要求。

（2）立柱、挡土板表面平整、密实，无蜂窝麻面现象。

（3）墙背回填符合设计要求。

锚定板挡土墙施工方法及工艺

锚定板挡土墙施工方法及工艺摘要：锚定板挡土墙是一种常用的护坡结构，能有效保持土壤的稳定性和防止土体滑坡。

本文详细介绍了锚定板挡土墙的施工方法和工艺，包括设计与勘察、材料与设备准备、基坑开挖、土体处理、锚杆灌注、锚索张拉、锚杆固定和挡土墙面处理等环节，旨在为工程人员提供参考。

一、设计与勘察在进行锚定板挡土墙施工之前，必须进行详尽的设计和勘察工作。

设计师需要了解挡土墙的高度、宽度和长度，根据工程地质条件确定锚杆的设置间距和位置。

同时，勘察人员需要对施工现场的地质情况进行综合勘察，以便为施工提供准确的数据和建议。

二、材料与设备准备锚定板挡土墙的施工所需的主要材料包括锚杆、锚杆套管、锚索、挡土墙面材料等。

在施工前，需要对这些材料进行充分的准备，并进行检查验收。

此外，还需要备好施工所需的设备，如挖掘机、搅拌机、钢筋切断机等。

三、基坑开挖根据设计要求，将进行基坑的开挖。

开挖时，需确保基坑的形状和尺寸满足设计要求，并采取有效的防止坍塌的措施。

同时，要检查基坑的底部是否有障碍物，如大石块或树根等，必要时进行清理。

四、土体处理在基坑开挖完毕后，需要对土体进行处理以增加土体的稳定性和抗滑性。

这可以通过夯实、湿润和加固等方法来实现。

夯实时，应采取适当的夯实设备和工艺，确保土体的密实度达到要求。

湿润时，应控制土体的含水量，以确保土体的黏性和可塑性适中。

加固时，可以采用添加胶结材料或加设土钉等方法，以提高土体的抗滑性和抗侧压能力。

五、锚杆灌注在基坑开挖和土体处理完成后，需进行锚杆的灌注。

首先，要钻孔。

钻孔操作时，应严格控制孔径和垂直度，确保锚杆的安装质量。

然后，将灌浆物料注入钻孔中，确保灌浆材料充满钻孔，并与土体牢固粘结。

六、锚索张拉锚定板挡土墙中的锚索起到了固定土体和承担挡土墙水平荷载的作用。

在进行锚索张拉之前，需要确认锚索的数量、位置和张拉力大小。

张拉时，应使用专用的张拉设备和工艺，确保锚索的张拉力均匀稳定，并达到设计要求。

锚杆挡土墙施工工艺

锚杆挡土墙施工工艺锚杆挡土墙是一种常见的土木工程结构，常用于公路、铁路、河道等公共设施的施工中。

它通过使用锚杆来固定土体，达到防止土体塌方、保持地基稳定的目的。

本文将介绍锚杆挡土墙的施工工艺及相关注意事项。

第一步：准备工作在进行锚杆挡土墙施工之前，首先需要进行必要的准备工作。

包括完成设计图纸、确定施工方案、采购所需材料和设备等。

同时，还应对施工现场进行勘测，了解地质环境和土壤条件，以确保施工工艺的合理性和可行性。

第二步：挖掘基坑挖掘基坑是锚杆挡土墙施工的重要一步。

按照设计要求，在施工现场进行土方开挖，确保基坑底部平整、坡度适宜。

为保持基坑的稳定，还需要进行支护，可以采用钢板桩、钢筋混凝土喷射桩等方式进行支护。

第三步：安装锚杆在基坑挖掘完毕后，可以开始安装锚杆。

首先，在基坑内侧设置塑料膜或防水层，以防止土壤和水分渗透到锚杆中。

然后，根据设计要求和施工方案，安装预埋锚杆或打入锚杆。

锚杆的长度和间距等参数应符合设计要求，并使用压力机工具进行固定，确保锚杆的垂直度和牢固程度。

第四步：灌浆加固安装好锚杆后，需要进行灌浆加固。

灌浆材料一般选择水泥浆或聚合物浆料，根据施工方案和设计要求，进行浆液配比。

然后，使用专用的灌浆设备将浆液注入锚杆中，并进行压浆，确保灌浆材料充分填充锚杆孔道，提高锚杆的抗剪力和抗拔力。

第五步：安装挡土墙结构灌浆完成后，可以进行挡土墙结构的安装。

根据设计要求和施工方案，选择合适的挡土墙材料，如钢筋混凝土挡土墙板、预应力混凝土挡土墙板等。

墙板的安装应严格按照设计要求进行，保证墙板的水平度和垂直度。

同时，还应采取加强灰尘控制和环境保护措施，确保施工现场的环境卫生。

铁路锚定板挡土墙施工方法有哪些？

铁路锚定板挡土墙施工方法有哪些？(a)挖基开挖前核对地质状况，当与设计不符时准时反馈。

开挖时准时排干坑内集水。

墙基位于斜坡时，墙趾埋入深度和距地面水平距离均符合设计要求。

采纳倾斜基底时，应精确挖、凿，不得填补。

基坑开挖至设计高程后，应马上进行基底承载力检查;当承载力不够时，应按规定变更设计。

(b)回填：墙背填料及压实按设计和路基施工规范的有关规定进行。

(c)吊装：吊装肋柱时，应在基础的柱座槽内铺沥青砂浆，厚0.02m，肋柱应适当向填土一侧倾斜，不得前倾。

(d)埋设：拉杆与锚定板埋设时，应填土压实至拉杆高程以上0.2m 后再挖槽就位;挖槽时，宜使锚定板比设计位置抬高0.03~0.05m;严禁直接碾压拉杆和锚定板。

锚定板前方超挖部分应用C10砼或灰土回填夯实。

(e)锚头：肋柱、锚定板上的锚头及螺丝杆按设计要求作防锈处理和防水封闭。

(f)平台：分级平台应按设计进行封闭，并设2%的外倾排水坡。

铁路路基基床表层级配碎石施工留意事项：1.集料协作比应经过反复试验比选，既要按颗粒级配要求和是否易于达到压实质量标准两方面验证，还要兼顾各种集料的生产比例，以保证施工质量，降低工程成本。

2.基层表层级配碎石与上部道床及下部填土之间应满意D154d85的要求。

当与下部填土之间不能满意此项要求时，基层表层应采纳颗粒级配不同的双层结构，或在基床底层表面铺设土工合成材料(当下部填土为改良土时，可不受此项规定限制)。

3.基床表层级配碎石或级配砂砾石应分层填筑，每层的最大填筑压实厚度不得大于30cm，最小填筑压实厚度不得小15cm，详细的摊铺厚度及碾压遍数按工艺试验确定并经监理工程师批准的参数进行掌握。

4.横向接缝处填料应翻挖并与新铺的填料混合匀称后再进行碾压，并留意调整其含水率，纵向应避开工作缝。

5.在摊铺机或平地机摊铺后应由人工准时消退粗细集料离析现象。

6.局部表面不平整应进行补平，碾压后的基床表层质量应符合设计要求。

对构造物等基础四周采纳人工及小型机具摊铺整形，小型振动夯实机具夯实。

锚定板挡土墙的施工方法和工艺流程是什么

锚定板挡土墙的施工方法和工艺流程是什么范本一：一、锚定板挡土墙的施工方法1. 材料准备1.1. 主要材料- 钢筋- 混凝土- 锚索- 锚杆- 预应力钢束1.2. 辅助材料- 缝纫线- 预制锚坑板- 锚边埋件- 纤维短切割料- 水泥胶浆2. 基础工程2.1. 基坑开挖2.2. 确定锚点位置2.3. 土质处理2.4. 测量施工轴线3. 钢筋网架制作与安装3.1. 设计与制作钢筋网架3.2. 钢筋网架的安装与固定3.3. 锚点的设置与布置4. 混凝土浇筑4.1. 混凝土配比设计4.2. 浇筑前的准备工作4.3. 混凝土浇筑4.4. 混凝土养护5. 锚索、锚杆及预应力钢束的安装 5.1. 锚索的安装5.2. 锚杆的安装5.3. 预应力钢束的安装6. 辅助工艺流程6.1. 缝纫线埋设6.2. 预制锚坑板安装6.3. 锚边埋件的安装6.4. 纤维短切割料的加入6.5. 水泥胶浆的喷涂二、工艺流程1. 基础工程1.1. 基坑开挖讲述基坑开挖的施工工艺1.2. 确定锚点位置内容包括确定锚点位置的方法和步骤 1.3. 土质处理针对不同土质的处理措施和方式1.4. 测量施工轴线存身深埋设的方法和测量要点2. 锚板的安装与固定2.1. 锚板的选择与准备包括锚板类型的选择和准备工作2.2. 锚板的安装步骤详细介绍锚板安装的步骤及注意事项 2.3. 锚板的固定方式包括不同固定方式的比较和选择3. 锚索、锚杆及预应力钢束的安装3.1. 锚索的安装方法包括锚索的预埋方式和锚索的固定方式 3.2. 锚杆的安装步骤详细介绍锚杆的安装步骤和固定要素 3.3. 预应力钢束的安装工艺包括预应力钢束的布置和张拉方式4. 辅助工艺流程4.1. 缝纫线埋设介绍缝纫线的材料和埋设要点4.2. 预制锚坑板安装包括预制锚坑板的材料和安装步骤4.3. 锚边埋件的安装详细介绍锚边埋件的安装工艺及固定方法 4.4. 纤维短切割料的加入说明纤维短切割料的作用和加入方式4.5. 水泥胶浆的喷涂详细介绍水泥胶浆的喷涂工艺及注意事项附件：无法律名词及注释：无范本二：一、锚定板挡土墙的施工方法1. 材料准备1.1. 主要材料- 钢筋- 混凝土- 锚索- 锚杆- 预应力钢束1.2. 辅助材料- 缝纫线- 预制锚坑板- 锚边埋件- 纤维短切割料- 水泥胶浆2. 基础工程2.1. 基坑开挖讲述基坑开挖的施工工艺2.2. 确定锚点位置内容包括确定锚点位置的方法和步骤 2.3. 土质处理针对不同土质的处理措施和方式2.4. 测量施工轴线存身深埋设的方法和测量要点3. 钢筋网架制作与安装3.1. 设计与制作钢筋网架存材料和制作工艺3.2. 钢筋网架的安装与固定存安装及固定方法3.3. 锚点的设置与布置详细介绍设置锚点的位置和布置方案4. 混凝土浇筑4.1. 混凝土配比设计介绍混凝土配比设计的方法4.2. 浇筑前的准备工作针对混凝土浇筑前的准备工作进行介绍 4.3. 混凝土浇筑详细介绍混凝土浇筑的步骤和要点4.4. 混凝土养护介绍混凝土养护的方法和时期5. 锚索、锚杆及预应力钢束的安装5.1. 锚索的安装详细介绍锚索的安装方法及固定要点5.2. 锚杆的安装介绍锚杆的安装步骤和固定工艺5.3. 预应力钢束的安装详细介绍预应力钢束的布置和张拉方式6. 辅助工艺流程6.1. 缝纫线埋设介绍缝纫线的材料和埋设要点6.2. 预制锚坑板安装详细介绍预制锚坑板的材料和安装步骤 6.3. 锚边埋件的安装包括锚边埋件的更多信息和安装要点6.4. 纤维短切割料的加入详细说明纤维短切割料的用途和加入方法 6.5. 水泥胶浆的喷涂介绍水泥胶浆喷涂的工艺流程和注意事项附件：无法律名词及注释：无。
