建筑物测量、放线、定位施工工艺规程
定位和测量放线施工方案
定位和测量放线施工方案1．编制依据2.施工准备2.1施工前的准备工作为了保证施工测量放线工作准确无误，施工前应组织测量人员进行学习教育，严格遵守施工测量放线工作的基本准则，明确测量任务在施工中的重要作用，建立严格的管理制度，认真执行《工程测量作业规程》及本公司技术部编制的测量管理制度。
资料收集：当地地区地址资料，了解建筑物的地下及附近场地现状资料，如管线走向、高程和其所在位置等。
2.2深化研究设计图纸了解设计意图，熟悉并校核图纸，着重了解工程现场具体情况和定位条件，建筑物的相互关系和轴线尺寸、地下地上的标高变化，领会设计方面对测量精度的要求。
2.3测量器具的检定测量仪器设备检验，是测量前准备工作中很重要的一步，仪器钢尺的准确度是测量精度和工程质量的根本保障，《计量法》中明确规定，任何单位和个人不准在工作岗位上使用无检定合格印证或者超过鉴定周期以及经鉴定不合格的计量器具。
所以本工程所用的仪器、钢尺、塔尺等必须严格按《计量法》中有关规定送检定部门做检定、检核。
经鉴定、检核合格的仪器方可使用。
2.4人员安排本工程施工测量队伍由一名测量技师和三名测量工程师组成测量班组, 在技术工程师领导下开展具体工作，包括制定测量施工方案、组织验线、测量资料汇编、现场放线，填写测量施工日志等工作。
2.5仪器准备2.6导线桩的校核根据规划局所给定的控制点，进行坐标反算，求出建筑物各边长、方位角，保证正确的依据成果；复测现场导线桩之间的关系结果满足《工程测量作业规程》（以下简称《规程》）的要求。
2.7水准点的复核根据测绘院提供的水准点采用复合法进行校核观测结果满足规范要求。
3.平面控制3.1测量难点本工程现场：场地较大，配套楼基坑开挖深、支护易变形，会直接造成控制点的损坏等等。
为保证工程正常施工，建立一个稳固可靠、使用方便的控制网尤为重要。
3.2总体思路平面控制网分总控制网和轴线控制网三级测设。
首先建立以业主提供的控制点为基准的总控制网，采用经纬仪水准仪测量。

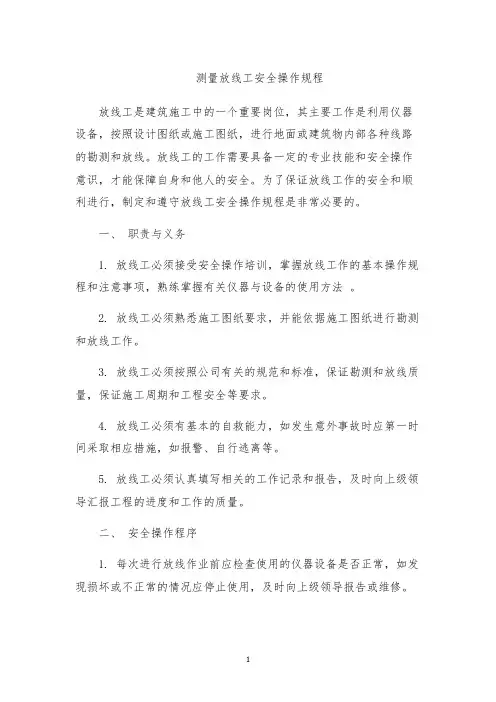

测量放线工安全操作规程
测量放线工安全操作规程放线工是建筑施工中的一个重要岗位，其主要工作是利用仪器设备，按照设计图纸或施工图纸，进行地面或建筑物内部各种线路的勘测和放线。
放线工的工作需要具备一定的专业技能和安全操作意识，才能保障自身和他人的安全。
为了保证放线工作的安全和顺利进行，制定和遵守放线工安全操作规程是非常必要的。
一、职责与义务1. 放线工必须接受安全操作培训，掌握放线工作的基本操作规程和注意事项，熟练掌握有关仪器与设备的使用方法。
2. 放线工必须熟悉施工图纸要求，并能依据施工图纸进行勘测和放线工作。
3. 放线工必须按照公司有关的规范和标准，保证勘测和放线质量，保证施工周期和工程安全等要求。
4. 放线工必须有基本的自救能力，如发生意外事故时应第一时间采取相应措施，如报警、自行逃离等。
5. 放线工必须认真填写相关的工作记录和报告，及时向上级领导汇报工程的进度和工作的质量。
二、安全操作程序1. 每次进行放线作业前应检查使用的仪器设备是否正常，如发现损坏或不正常的情况应停止使用，及时向上级领导报告或维修。
2. 在进行放线作业时，要详细了解作业区域的地形地貌状况、是否有危险因素，如有必须采取相应安全措施。
3. 在工作过程中，必须穿着符合安全标准的个人防护用品，如安全鞋、安全帽、安全带等。
4. 在放线作业时，应切勿站在高处或漏水区域进行工作，防止意外发生。
5. 在使用勘测仪器和能量工具时，必须遵循安全操作程序，禁止擅自改变仪器设备的参数设置。
6. 在作业结束后，要及时关闭水、电、气等设备并切断电源，全面检查作业区域的安全情况。
三、紧急处理1. 放线工在紧急情况发生时应立即报警、报告，及时采取相应的安全措施，待救援到来后，听取上级指导进行处理。
2. 发生意外事故时，放线工应首先考虑自身的安全，如有必要及时向上述领导汇报，确保救援及时到达现场。
3. 放线工必须随时保持清醒和冷静，避免因惊慌而失去判断和行动能力。
四、工作记录和报告1. 放线工在工作结束后，应认真填写相关的工作记录和报告，对施工过程中的问题或注意事项进行详细的描述。
2024年测量放线安全操作规程
2024年测量放线安全操作规程
1. 装备检查：在进行放线操作之前，必须检查测量设备及相关工具的完好性。
确保测量仪器的准确性和可靠性。
2. 环境评估：在放线时，必须评估周围的环境条件，包括地形、气候等因素。
确保没有潜在的危险因素存在。
3. 人员安全：放线操作时，必须确保相关人员的安全。
例如，当进行高度测量时，必须使用稳固的梯子或安全带。
4. 线的选择：选择合适的线材进行测量放线。
线材应具有足够的强度和耐用性，以满足测量的要求。
5. 放线过程：在放线之前，必须准确测量起点和终点的位置，并确定放线方向。
将测量线固定在起点和终点处，以确保测量线的稳定性和准确性。
6. 测量记录：在放线过程中，必须准确记录测量的数据和结果。
记录应包括测量线的长度、起点和终点的位置等信息。
7. 放线结束后：在放线操作结束后，必须对测量线进行清理和整理，确保线材的正常存放和维护。
请注意，以上提供的是一些一般性的放线安全操作规程，具体的规定可能因实际情况和行业要求而有所不同。
建议您查阅相关的行业标准和规定，以确保放线操作的安全性和准确性。
第 1 页共 1 页。
基础测量放线的施工工艺流程
基础测量放线的施工工艺流程1.引言1.1 概述概述部分的内容应该对基础测量放线的施工工艺流程进行简要的介绍并提出相关问题。
可以参考如下内容：基础测量放线是建筑施工中一项重要的准备工作，它通过使用测量工具和技术，在建筑施工前确定合适的位置和方向，将建筑物的布局标示在地面上。
在建筑施工中，准确的基础测量放线对于保证建筑构件的位置、大小和形状起到了至关重要的作用。
本文旨在深入探讨基础测量放线的施工工艺流程，全面了解该流程的关键步骤和操作要点，以期为施工人员提供参考和指导。
在详细介绍基础测量放线的步骤之前，我们首先需要了解放线的概念和作用。
放线是指根据给定的设计图纸，利用测量工具和技术在实地进行测量，确定建筑物的位置、形状和大小的过程。
通过放线，施工人员可以准确地将建筑物的布局标示在地面上，为后续的施工工作提供参考和指导。
在实际的工程施工中，基础测量放线是一个复杂的过程，需要施工人员具备一定的测量知识和技能。
因此，在施工前的准备工作中，我们需要对工程需求进行充分了解，明确施工的目标和要求。
同时，还需要准备好必要的测量工具和仪器，并对其进行校准和检查，以确保测量的准确性和有效性。
本文将重点介绍基础测量放线的步骤和操作要点，包括确定放线点、确定测量方向、测量距离和角度、标示放线点等。
通过详细介绍每个步骤的具体操作方法和注意事项，旨在帮助施工人员理解和掌握基础测量放线的工艺流程，并提高工程的施工精度和质量。
最后，本文将对基础测量放线的施工工艺流程进行总结，并展望其在未来的发展。
同时，也将探讨该工艺流程所面临的挑战和问题，并提出相关的解决方案和改进措施。
相信通过这篇文章的阅读，读者可以对基础测量放线的施工工艺流程有一个全面的了解和认识，并在实际工作中应用和运用。
1.2文章结构文章结构是指文章的组织框架和顺序，它对于整篇文章的逻辑性和流畅性非常重要。
本文的结构主要包括引言、正文和结论三个部分。
引言部分主要对基础测量放线的施工工艺流程进行概述，引入文章的主题，并明确文章的目的。
建筑物定位与放线—基础施工测量(工程测量)
3.基础墙的施工
基础墙标高的控制
基础墙的高度是用基础皮数杆 来控制的。
基础皮数杆的层数从±0.00m 向下注记，并标±0.00m和防潮层 等的标高位置。
槽底设计标高为－2.10m，欲测设比槽底设计标高高 0.500m的水平桩。
a
b＝a+1.60
-1.60 0.500m
a 1.286m
计算测设水平桩的应读前视读数：
0 1.286 (1.6) 2.886m
－2.10
2.板上的轴线钉或轴线控制桩， 把轴线投测到垫层面上。 （2）垫层面标高的测设
基础施工测量
基础施工测量
1.基槽开挖边线放线与基坑抄平
（1）基槽开挖边线放线
在基础开挖前，按照基础详图上的基 槽宽度和上口放坡的尺寸，由中心桩向 两边各量出开挖边线尺寸，并作好标。
基坑高程测设
（2）控制基槽开挖深度
当基槽开挖接近槽底时，在基槽壁上每隔3-5m测设一根比槽 底设计高程提高0.3-0.5m的水平桩，作为挖槽深度、修平槽底和 打基础垫层的依据。

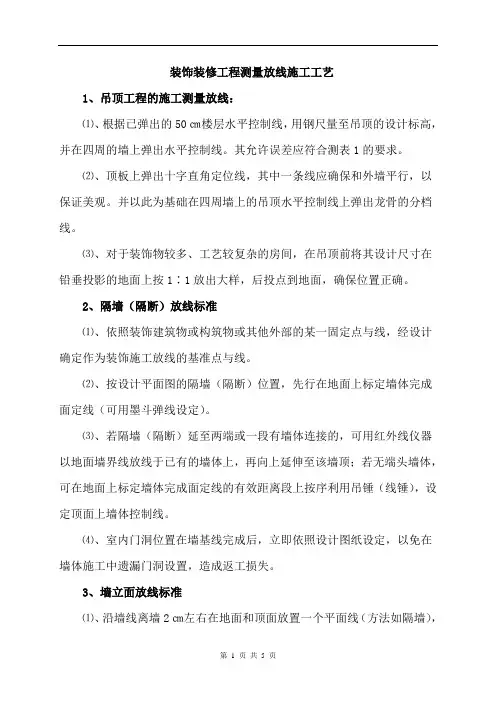

装饰装修工程测量放线施工工艺
装饰装修工程测量放线施工工艺1、吊顶工程的施工测量放线：⑴、根据已弹出的50㎝楼层水平控制线，用钢尺量至吊顶的设计标高，并在四周的墙上弹出水平控制线。
其允许误差应符合测表1的要求。
⑵、顶板上弹出十字直角定位线，其中一条线应确保和外墙平行，以保证美观。
并以此为基础在四周墙上的吊顶水平控制线上弹出龙骨的分档线。
⑶、对于装饰物较多、工艺较复杂的房间，在吊顶前将其设计尺寸在铅垂投影的地面上按1∶1放出大样，后投点到地面，确保位置正确。
2、隔墙（隔断）放线标准⑴、依照装饰建筑物或构筑物或其他外部的某一固定点与线，经设计确定作为装饰施工放线的基准点与线。
⑵、按设计平面图的隔墙（隔断）位置，先行在地面上标定墙体完成面定线（可用墨斗弹线设定）。
⑶、若隔墙（隔断）延至两端或一段有墙体连接的，可用红外线仪器以地面墙界线放线于已有的墙体上，再向上延伸至该墙顶；若无端头墙体，可在地面上标定墙体完成面定线的有效距离段上按序利用吊锤（线锤），设定顶面上墙体控制线。
⑷、室内门洞位置在墙基线完成后，立即依照设计图纸设定，以免在墙体施工中遗漏门洞设置，造成返工损失。
3、墙立面放线标准⑴、沿墙线离墙2㎝左右在地面和顶面放置一个平面线（方法如隔墙），用来检查和确定基墙的最凸出部位（该部位已不可再剔除）。
⑵、根据装饰墙面结构层的厚度，依照基墙的最凸出部位再次设定装饰墙面的完成面界限（完成面）。
⑶、墙立面装饰造型放线是根据设计图上的几何尺寸及位置要求及施工材料的具体状况而设定在墙立面上。
通过放置控制线，一般为基层完成面线和面层完成面线，若墙基体本身不平整，则还加放一条墙体结构基准线。
让施工人员按照要求施工，达到装饰完美的效果。
确立造型基准点、线按图示几何尺寸放线于所施工的墙面上。
4、地面放线标准⑴、水平基准线以电梯厅门槛向上标高定室内饰面完成面基线（厨房和卫生间标高按设计要求另作参照）⑵、地面施工中的花式及不同材料的衔接控制放线原理与墙立面造型一致。
测量放线安全操作规程(3篇)
测量放线安全操作规程测量放线是建筑、道路、桥梁等工程施工中不可或缺的一项重要工作。
为了确保工程施工的安全进行，保护施工人员的生命财产安全，必须按照规范和要求进行测量放线操作。
下面将为大家介绍测量放线的安全操作规程。
一、测量放线前的准备工作1.确认安全措施：在进行测量放线之前，必须确认施工现场采取了必要的安全措施，如搭设防护栏杆、设置警示标志等，以确保周围环境的安全。
2.检查测量工具：在使用测量工具之前，必须对其进行检查，确保测量仪器的正常工作状态。
如发现工具磨损、损坏等情况，应及时更换或修理。
3.了解施工现场环境：在测量放线之前，必须仔细了解施工现场的地形、地貌、地质等情况，以便进行合理的测量放线方案设计。
二、测量放线时的安全操作规程1.佩戴安全装备：测量人员在进行测量放线时，必须佩戴符合要求的安全帽、防护鞋、手套等个人防护装备，保护自己的头部、手部和脚部免受伤害。
2.遵守操作规程：测量人员必须严格遵守测量放线的操作规程，按照要求操作测量仪器和工具，确保测量的准确性和可靠性。
3.注意周围环境：在进行测量放线时，必须时刻保持警觉，注意周围环境的变化，避免与施工设备、机械或其他工作人员发生碰撞或交通事故。
4.防止滑倒跌落：在进行测量放线时，必须站稳脚跟，注意脚下的环境，防止因地面湿滑或不平整而滑倒跌落，造成伤害。
5.保持通信畅通：在测量放线期间，必须与其他工作人员保持通信畅通，及时互通信息，确保工作的协调进行。
6.避免电气事故：在进行测量放线时，必须注意避开电缆、电线等电气设施，防止因触电造成人身伤害。
三、测量放线后的安全操作1.保管好测量工具：在测量放线结束后，必须正确存放测量仪器和工具，保持其干燥、清洁和完好，以便下次使用。
2.清理现场杂物：测量放线完毕后，应及时清理施工现场的杂物、残留物，避免造成他人的伤害。
3.记录测量数据：测量放线结束后，必须将测量数据记录完整、准确，做好相关记录和备份工作，以便后续工作的参考和使用。
定位和测量放线施工方案及技术措施
定位和测量放线施工方案及技术措施第一小节定位和测量放线施工方案＜1＞定位和测量放线工程施工组织＜1.1＞施工测量总体思路①平面控制网按照场区平面控制网和主轴线控制网两级测设。
场区平面控制网以业主提供的控制(网)点为基准，测设时采用导线测量方法进行测设。
主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。
②高程控制网根据业主提供的水准基准点(基准点应保证三个以上)，采用精密水准仪按照三等水准测量的精度要求将高程引测到现场形成高程控制网。
③以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。
并定期进行校核，以保证基准点的稳定性与可靠性。
＜1.2＞测量施工阶段划分测量工作施工时，主要分三个阶段进行施工，即地基基础阶段施工，地上土建主体结构阶段施工、地上钢结构钢柱校正，二次结构装饰阶段施工，其中又分为主体装饰二个流水施工段，。
在点位布设时充分考虑流水施工段测量的方便性。
＜1.3＞测量控制基准点交接、复测与维护测量工作实施前与业主进行基准控制网书面和现场交接，并对基准控制网进行复测，并将复测成果报业主和监理审核。
在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护，防止施工机具车辆碰压。
＜2＞平面轴线控制网测设方法＜2.1＞平面控制网布设原则①平面控制网坐标系的选用：本工程根据设计要求采用天津城市坐标系统。
②平面控制先从整体考虑，遵循先整体后局部，高精度控制低精度的原则。
③平面控制网的布设根据设计总平面图，现场施工平面布置图进行测设。
④控制点应选在通视条件良好、安全、易保护的地方。
⑤控制桩位用混凝土保护，工程施工中用钢管进行围护，并用红油漆作好标记。
＜2.2＞轴线控制网的加密测设经校测精度指标符合要求后，根据施工方案中流水段的划分，对主轴线控制网进行加密，以满足施工的需要。
加密方法在原主轴线方向上采用内插法进行。
＜3＞高程控制网的测设方法＜3.1＞高程控制网的布设原则①为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。
测量放线施工方案
测量、定位放线施工方案·编制依据1、施工图纸。
2、建筑工程施工测量规程（DBJ01-21-95）。
3、工程测量规范（GB5006-93）。
·工程概况本工程位于石家庄市栾城县裕泰路南侧，兴安街东侧。
本工程为剪力墙结构，B14#楼总建筑面积为4339.18㎡，建筑高度为21.5m，地下1层，地上7层；B21楼总建筑面积为 8138.44㎡，建筑高度为32.45m，地下2层，地上11层；B22#楼总建筑面积为8176.54㎡，建筑高度为32.45m，地下2层，地上11层。
建筑使用年限为50年。
第一节人员组织及设备配备一、人员组织1名专业测绘工程师，1名持证上岗测量工负责现场测量工作，3名现场辅助测量员二、设备配备本工程拟采用配备TOPCO型全站仪N211D，激光经纬仪（JZ2）控制，检测轴线和垂直度；用2台水准仪（DZS3-1）型自动安平水准仪控制，检测水准点标高和平整度，标高的传递采用标准长钢尺和水准仪相结合进行。
自进场开始，配合工程进度进行轴线的投测和标高的控制。
第二节定位放线一、作业条件1．施工测量作业条件。
2．管网图等资料齐备。
3．测量仪器经校检完好齐备。
4．施工现场已平整好，地面障碍物已清除。
5．建筑规划红线界桩已投放，保存完好。
6．测量员已事先熟悉建筑规划红线图和建筑总平面图，建筑物规划红线的间距符合当地城市规划要求，已算出建筑物各特征点与规划红线之间的距离尺寸并正确标注在建筑总平面图上。
7．测量员已确定测量放线的方法和步骤。
二、所用材料及仪器1．测量工程主要用一些零星、辅助材料，包括：红砖、白灰、木桩、铁钉、钢条、油漆、图纸、水、砂、石子、水泥等。
2．测量工程主要用三种仪器：激光经纬仪（JZ2）、水准仪（DZS3-1）、TOPCO型全站仪N211D。
3．工（用）具主要有：5m小卷尺、50m钢卷尺、水准尺、（搭尺）、坠子、直径0.5~1mm线、墨斗、三角板、画板、工程笔、工具、二号锤、手锤、扫帚、水平尺、水平连通管等。
定位和测量放线施工方案
目录定位和测量放线施工方案 (2)第一节测量基本要求 (2)第二节平面控制网布设 (3)第三节高程控制网布设 (4)第四节基础测量 (5)第五节主体结构测量 (6)第六节装修测量 (7)第七节钢结构测量控制 (8)第八节验线 (15)第九节质量保证措施 (16)第十节安全保证措施 (16)定位和测量放线施工方案第一节测量基本要求1.施测原则1）严格执行测量规范，遵守先整体后局部的工作程序。
先确定场区平面控制网，以此为依据，建立轴线控制网，进行各局部轴线的定位放线。
2）严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
3）定位工作执行自检、互检合格后再报验的工作制度。
4）测量方法要简捷，仪器使用要熟练，在满足需要的前提下，力争做到省工省时省费用。
5）明确为工程服务、按图施工、质量第一的宗旨；紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
2.测量准备工作1）设计图纸的审核（1）总平面图的审核。
（2）建设用地红线桩点（界址点）坐标与角度、距离是否对应。
（3）建筑物定位依据及定位条件是否明确、合理。
（4）建筑群的几何关系。
（5）首层室内地坪设计高程及有关坡度是否合理、对应。
（6）建筑施工图的校核。
（7）建筑物各轴线的间距、夹角和几何关系。
（8）建筑物平、立、剖面及节点大样图的轴线尺寸。
（9）各层标高（相对高程）与总平面图中的有关部分是否对应。
（10）结构施工图的校核。
（11）核对轴线尺寸、层高、结构尺寸（如墙厚、柱断面、梁断面及跨度、楼板厚度等）。
（12）以轴线图为准。
对比基础、非标准层及标准层之间的轴线关系。
（13）对照建筑图，核对两者相关部位的轴线、尺寸、标高是否对应。
（14）设备施工图的校核：对照建筑、结构施工图，核对有关设备的轴线、尺寸及标高是否对应。
核对设备基础、预留孔洞、预埋件位置、尺寸、标高是否与土建图一致。
2）测量仪器的选用（1）检定测量设备的检定由公司材料设备部负责，由专人送技术监督局检定。
定位和测量放线施工方案
定位和测量放线施工方案测量先行是施工管理中的要求，测量工程的质量直接影响到工程的质量，我公司在工程施工管理时，除建立两级测量复核制度外，对本工程还将成立专职测量小组，以确保测量工作高效、优质。
1.测量准备（1）校对测量仪器：本工程所使用的经纬仪、水准仪、塔尺、钢卷尺等所有测量仪器在使用前必须经检测鉴定合格，保证测量结果的准确性。
（2）详细勘察现场的场容场貌和周边环境特点，综合考虑这些因素对测量控制的影响，优化设计测量线路和控制网的布设。
（3）开工前由规划部门和建设单位对工程进行规划定点，项目部进场后，建设单位将规划定点的定点情况对项目部进行现场交验，对坐标原点和水准原点进行交底，并与项目部办理交验签字手续。
（4）项目部对施工图上各控制坐标复核无误后，进行定位放线，将建筑物轮廓定位线测放完毕后，及时组织规划和建设单位、监理单位对建筑物基线进行复核验收，验收无误后，办理有关手续。
（5）熟悉图纸、参与图纸会审，切实了解结构、建筑等细部的尺寸与相对位置关系。
（6）了解各区分部分项工程之间的关系,根据总体施工进度计划和施工工艺流程，确定各细部工程的轴线、标高放样时间、方法。
2.测量人员（1）测量人员：专职测量员2名。
（2）测量工具：经纬仪1台，水准仪1台，3m、5m塔尺各两把，30m、50m钢尺各两把，其他测量工具若干。
3.基础放线根据场地主轴线控制点，首先将轴线的交点用木桩测定于地上，并在桩顶钉上小钉作为标志。
外轴线测定以后，再根据建筑物平面图，将内部开间所有轴线都一一测出；然后检查轴线的距离，其误差不得超过轴线长度的1/2O00；最后根据中心轴线，用石灰在地面上撒出基槽开挖边线，以便开挖。
4.轴线控制桩的测设采用在基槽外各轴线投到延长线上的测设引桩的方法，作为基础、主体工程各阶段施工确定轴线位置的依据。
5.轴线测设（1）土方开挖完毕后，将轴线引测到基坑、槽内，测出基坑、槽边框线及主轴线，并做好记录，以便随时引测。
定位和测量放线施工方案
定位和测量放线工程施工测量是整个工程施工的先导性工作和基础性工作。
在施工现场建立以项目总工为主的测量施工小组，其中主测人员由2名专业测量人员担当，负责整个建筑工程的定位放线、标高传递、变形观测等施工测量工作，建筑定位放线、标高传递、垂直度控制采用SET4000电脑型全站速测仪，竖向传递采用激光经纬仪，铅垂仪，针对本工程占地面积大的特点，在前置定位采用全站仪。
变形观测、找平采用自动安平水准仪。
（1）平面控制、高程控制1）施测前的准备工作在施工准备阶段，测量人员要严格熟悉图纸，掌握工程建设的规模、要求以及与周边建筑物、构筑物的关系，施工前认真查看和复核由规划单位移交的测量控制点点位、数据，一定要复测坐标及控制点高程，弄清各种关系。
在已有控制点的基础上，要根据设计和施工要求，结合现场具体情况，对标志不足、不稳定，被移动或测量精度不符合要求的按施工测量要求进行补测、加固、移设或重新测定，并制订严密的施工测量方案，确定坐标系统和高程基准，建立施工控制网。
2）建立施工控制网施工控制网是为工程的施工放样而建立的。
遵循“由整体到局部、由高级到低级、先控制后实施”的原则。
通常首先建立施工控制网，由施工控制网放样出建筑物的主轴线，再根据建筑物的几何关系，由主轴线放样出辅助轴线，最后放样出建筑物的细部位置。
采用这样的放样程序，能保证放样的建筑物各元素间的几何关系，保证整个工程和各建筑物的整体性。
按照规划单位提供的建筑红线图和测图控制网中新设置的基线桩、水准点以及重要标志的保护桩，进行三角控制网的复测，并补充加密施工所需要的各种标桩，建立满足施工要求的平面和高程施工测量控制网，并进行平差计算。
3）平面控制根据总体到局部的控制原则，同时根据业主提供的坐标点和施工现场的实际条件，采用角度交汇法和距离交汇法建立平面坐标控制网。
基础垫层浇筑完成后，根据现场平面坐标控制网，用经纬仪定出各轴线的位置。
基础工程完成后，根据场地平面控制网，校测建筑轴线的控制点，将建筑物轮廓和细部轴线精确的弹测到首层平面上，考虑到随着楼层增高地面控制网逐渐失去控制作用，在浇筑施工到底板时，在底板上根据主测轴线测定四个主要柱列纵横两方向轴线点，组成一矩形内控制，在控制点位置上各预埋一块－20*20*5钢板，待一层顶板砼浇筑完成后，弹轴线控制线时，在四块预埋件上弹出对应轴线定位控制线，并在预埋件上打出永久性的轴线控制点，在以上各层施工时，在每层楼板上与该轴线点相对应位置上预留出20*20的预留孔，如图c，在各层施工时，利用激光经纬仪通过预留孔将轴线控制点垂直传递投测到每层。
定位和测量放线施工方案
定位和测量放线施工方案针对本工程特点，在施工中，将配置先进、精密的测量仪器及相应的数据处理软件，采用科学合理的测量技术与方法，确定最佳的测量时间段。
使得在整个施工过程中，建筑物的空间位置均在受控范围内，确保空间定位及时准确，精度合理，满足施工质量和进度的要求3）测量准备工作与组织管理（1）测量放线人员应对各专业图纸中的轴线关系、几何尺寸、高程等进行审核，并应及时了解与掌握有关工程设计变更文件以确保测量放样数据准确可靠。
（2）测量仪器与器具为能准确及时定位和精确地反映出被监测实体的变形情况，应选用适合、高效的测量仪器，各种测量仪器与工具的使用，均须经计量检定单位或部门检验合格，并在有效期限内。
在使用过程中，应及时校准、保养、维护。
（3）与建设方办理交接手续，并对甲方提供的平面控制点、水准点进行复测校核。
选取唯一的起始控制点位与方向作为建筑物平面控制的起始依据，选取唯一的水准点为高程控制的起始依据。
（4）测量人员均应经过培训合格后持证上岗。
测量人员必须接受专业学习及技能培训，合格后持证上岗。
熟练掌握仪器的操作规程，熟悉测量理论，能针对工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算，做到按时、快速、精确地完成每次观测任务。
（5）建立测量数据库，调试数据采集、分析、传输等测量设备及测量数据处理软件，为数字化测量准备。
（6）组织管理针对本工程特点，将组建项目测量管理部，对现场施工测量实行统一管理。
下设3个测量组，负责整个工程的测量与验线工作。
各测量组根据工作需要配备相应的测量专业工程师或测量技师，测工的最低级别为中级工。
测量组长必须由测量工程师或测量技师担任。
测量工作的整体管理和统一协调由测量管理部负责。
测量组织机构表如下：4）测量放线的总体原则根据该工程的特点，我们将充分考虑施工过程的测量控制，优先选用先进的测量仪器设备和测量方法。
以场区控制桩点为基准，进行基础及上部结构施工定位控制，上部结构每层施工控制轴线及标高均由室外地面控制桩(外控法)进行传递，即为绝对控制；施工层的细部放线以外控轴线控制点和标高点为依据，即为相对定位。
测量放线施工方案
测量放线施工方案本工程施工测量内容主要包括：平面控制测量，高程控制测量，施工放样，轴线与标高的竖向引测，沉降观测，建筑物垂直度与几何尺寸控制等。
一、施工测量重点及难点：1、高层结构垂直度测量：高层结构始终处于摆动状态，结构本身的弯曲变形会对全高垂直度测量产生多大的影响很难确定，难以测量全高垂直度，2、轴线传递要求精度高：因建筑和装修要求精度较高，尤其是高速电梯安装及核心筒的放样对测量精度要求亦高，施工中轴线传递误差为+5mm，细部轴线放样允许误差为±2mm，精度要求高施测难度大。
3、高空作业难度大：受日照、风力、摇摆等不利因素的影响，仪器观测时受外界干扰严重，影响测量精度。
二、施工测量关键技术：㈠采用GPS定位子系统检核内控点：利用GPS相邻点间无须通视等自身优点，采用静态观测方法。
地面设两个基准站，在施工面摆一个测站，根据所测数据掌握大楼的摆动以及坐标情况，综合激光铅垂仪引测的点位坐标平差达到理想效果。
㈡NIVEL200测斜子系统监测建筑物垂直度：倾斜测量系统由高精度的双轴测斜仪、无线wlan网络及GeoMs软件组成，测斜仪随高层施工逐步布设，每监测层布设5个观测点，观测点埋设在核心筒电梯井剪力墙上以防止破坏，每个观测点的测斜仪通过wlan网络系统与办公室的计算机相连接根据GeoMs软件进行处理，对住院楼主体的倾斜情况实行实时监测，根据记录的观测数据计算出垂直轴线偏移的X值和Y值。
三、施工测量程序㈠准备工作：1、测量仪器的配备：GPS 接收机控制点静态观测、楼层摇摆周期观测水平：5mm+0.5ppm垂直：10mm+0.5ppm双轴测斜仪主体垂直度监测±O．2弧分全站仪坐标测量、施工放样0.5＂1mm+1ppm 激光铅垂仪控制点的竖向投递1/100000精密水准仪高程引测、沉降观测±0.7mm/km铟钢尺控制测量、沉降观测计量部门检定合格50m钢卷尺施工测量1mm标线仪装饰装修、引测标高3条线备的管理执行ISO10012管理体系标准。
测量放线及工程定位专项施工方案.(DOC)
测量放线及工程定位专项施工方案
一、概述
放线及工程定位是施工工程中至关重要的工作环节，它直接关系到工程的质量
和进度。
本文将针对放线及工程定位的专项施工方案进行详细讨论，包括操作流程和注意事项等内容。
二、操作流程
1. 前期准备
在进行放线及工程定位工作之前，需要做好充分的前期准备工作，包括准备必
要的测量仪器设备、查看施工图纸等。
2. 放线过程
放线是指利用测量仪器在施工现场进行基准点的测量和标定，确定工程的坐标
位置。
放线过程需要严格按照设计图纸和要求进行操作，确保准确性和精度。
3. 工程定位
工程定位是根据放线结果，在实际施工中进行地面标志的设置和物料的放置等
工作。
工程定位需要结合实际情况进行调整，确保施工的准确性和顺利进行。
三、注意事项
1. 精确性
在进行放线及工程定位时，必须保证操作的精确性和准确性，避免出现误差和
偏差，影响工程质量。
2. 安全性
放线及工程定位过程中，需要注意施工现场的安全问题，保障工作人员的安全，避免发生意外事故。
3. 现场管理
在放线及工程定位过程中，需要做好现场管理工作，保持施工现场的整洁和有序，提高工作效率。
四、总结
放线及工程定位作为施工工程中的重要环节，对工程质量和进度有着重要影响。
只有严格按照操作流程进行操作，并注意事项，才能保证施工的顺利进行。
希望本文提供的专项施工方案能为相关施工人员提供参考，提高工程施工质量。
建筑物的定位放线
建筑物的定位放线(1) 建筑物的定位应以其平面布置形式和占地面积大小不同而异：当以城市控制点或场区控制网定位时，应选择精度较高的点位和方向为依据；当以建筑红线桩定位时，应选择与主要街道中心线平行的建筑红线为依据，并应以较长的已知边测设较短的边；当以原有建(构)筑物或道路中心线定位时，应选择外廓(或中心线)较完整的永久性建(构)筑物为依据。
(2) 定位的方法，在控制网上测定建筑物轴线控制桩。
定位的方法应以建筑物的形状不同而异，矩形建筑物宜用直角坐标法定位；任意形状建筑物宜用极坐标法定位；当量距有困难时，宜选用角度交会法定位。
建立平面控制网及高程控制网所谓控制网是由一定等级(满足一定精度要求)的控制点所组成的相邻点互相通视并构成一定图形的测量网。
平面控制网是建筑物定位的基本依据，要分清场区平面控制网还是建筑物平面控制网，根据整体控制局部、高精度控制低精度的原则，以场区平面控制网控制建筑物平面控制网。
3.3.1大面积的建筑小区、大型建筑物或创市优重点工程，必须测设场区平面控制网，作为场区的整体控制，它是建筑物平面控制的上一级控制，应结合建筑物平面布置的图形特点来确定这种控制网的图形，可布置成十字形、田字形、建筑方格网或多边形。
建筑方格网应在场区平整完成后在总平面图上进行设计，其设计原则如下。
(1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。
其纵横轴线的端点应尽量延伸至场地边缘，既便于方格网的扩展又能确保精度均匀。
(2) 方格网的顶点应布置在通视良好又能长期保存的地点。
(3) 方格网的边长不宜太长，一般小于100 m，为便于计算和记忆，宜取10 m 的倍数。
(4) 轴线控制桩应尽量投测在方格网边上。
(5) 方格网全部施测完成后，采用将所有建筑物一次性定位的方法来检验其准确性，对于未进行平差的方格网是一种较好的检验方法。
建筑方格网的测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑物测量、放线、定位施工工艺规程1范围本工艺规程规定了施工测量过程中的技术要求及质量标准。
本工艺规程适用于宁夏电力建设工程公司在工业建筑物施工过程中的测量、放线、定位工作。
2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规程。
12898—91 国家三、四等水准测量规范50026—2007 工程测量规范5001-2004 火力发电厂工程测量技术规程5210.1—2005 电力建设施工质量验收及评定规程3术语和定义3.1场区控制网对于建筑场地大于12 的工程项目或重要工业区，根据场区坐标系平行与厂区内建筑物设置的正方形或矩形坐标及高程控制网络。
3.2建筑物控制网对于某一建筑物，根据场区控制网，测设的平行与该建筑物轴线并环该建筑物的正方形或矩形坐标及高程控制网络。
3.3场区坐标系在工程设计和施工中所采用的假设坐标系（或独立坐标系）它也是平面直角坐标系。
它是以主要建筑物的布置方向为纵横轴，纵向一般用 A 来表示，横向一般用B来表示。
3.42 ″级仪器指一测回水平方向中误差标称为2″的测角仪器。
包括全站仪、电子经纬仪、光学经纬仪。
1″和6″仪器的定义方法相似。
4作业项目概况4.1大中型的施工项目，应先建立场区控制网，再分别建立建筑物施工控制网；小规模或精度高的独立施工项目，可直接布设建筑物施工控制网。
4.2场区控制网，应充分利用勘察阶段的已有平面和高程控制网。
原有平面控制网的边长，应投影到测区的主施工高程面上，并进行复测检查。
精度满足施工要求时，可作为场区控制网使用。
否则，应重新建立场区控制网。
4.3控制网点，应根据设计总平面图和施工总布置图布设，并满足建筑物施工测设的需要。
4.4建筑物施工控制网，应根据场区控制网进行定位、定向和起算；控制网的坐标，应与工程设计所采用的主副轴线一致；建筑物的± 0 高程面，应根据场区水准点测设。
4.4建筑物放样、定位前，应对建筑物施工平面控制网（轴线控制桩）和高程控制点进行查核；建筑物的放样、定位应根据建筑物施工控制网（轴线控制桩）中相邻距离指标桩以内分法放样、定位。
5作业准备5.1资料收集及技术准备5.1.1应从合法、有效途径获取施工区已有的平面和高程控制成果资料。
如果收集到的控制资料的坐标系统、高程系统不一致，则应收集、整理这些不同系统间的换算关系。
5.1.2收集合同文件、工程设计文件、业主（监理）文件中有关测量专业的技术要求和规定。
5.1.3准备相应的规范：《国家三、四等水准测量规范》、《工程测量规范》。
5.1.4阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。
5.1.5选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。
5.2主要施工器具5.3 安全防护用品安全围栏、安全警示牌、遮阳伞、安全帽5.4 主要材料木桩、铁钉、红漆、红蓝铅笔、墨斗线5.5工序间接口建设单位委托有相关资质单位布设完成场区控制网（一级方格网），并由建设、监理单位签发场区控制网（一级方格网）交桩书后，施工单位方可根据场区控制网（一级方格网）进行建筑物施工控制网的测设及建筑物的放线、定位。
6作业内容与方法6.1工艺流程6.2作业方法6.2.1建筑物轴线控制网测设6.2.1.1建筑物控制网应依该建筑物所在区域的场区控制网进行布设，控制网在建筑物四周边进行布设，选定建筑物某两条“ +”字相交轴线或建筑物所在的4 个角点，作为建筑物轴线控制的高一级控制，减少测量层次，提高测量精度。
6.2.1.2首先根据场区控制网定出建筑物的主轴线，轴线控制桩根据主轴线沿方格网进行布设。
6.2.1.3建筑物轴线控制网，必须包括建筑物内的主要的设备及基础的中心线桩。
6.2.1.4建筑物控制网布设应尽量避免受施工影响且有良好的通视条件，还应稳定牢靠，主要的控制桩要有相应的保护措施。
6.2.1.5建筑物控制网的控制桩数量设置应视工程规模而定，采取相应轴线对面布设，一般不得少于4个，对于火力发电厂主厂房的控制桩不应少于12 个。
6.2.1.6建筑物控制网的测设方法6.2.1.6.1全站仪坐标法设站＋极坐标法放点a、在建筑物就近的场区控制（网）点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。
b、瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。
利用仪器自身计算功能进行计算时，记录员也应进行相应的对算以检核输入数据的正确性。
c 、测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。
以上步骤为测站点的测量。
d、按步骤a 安置全站仪，照准另一立镜测站点检查坐标和高程。
e、据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角。
f 、转动仪器至第一个放样点的方位角，指挥司镜员移动棱镜至仪器视线方向上，测量平距D。
g、实测距离D 与放样距离D°的差值：Δ°，指挥司镜员在视线上前进或后退ΔD。
h、重复过程g，直到ΔD小于放样限差。
i 、检查仪器的方位角值，棱镜汽泡严格居中（必要时架设三脚架），再测量一次，若ΔD 小于限差要求，则可精确标定点位。
j 、测量并记录现场放样点的坐标和高程，与理论坐标比较检核。
确认无误后在标志旁加注记。
k、重复f ～j 的过程，放样出该测站上的所有待放样点。
l 、如果一站不能放样出所有待放样点，可以在另一测站点上设站继续放样，但开始放样前还须检测已放出的2～3个点位，其差值应不大于放样点的允许偏差。
m、全部放样点放样完毕后，随机抽检规定数量的放样点并记录，其差值应不大于放样点的允许偏差值；n、作业结束后，观测员检查记录计算资料并签字。
o、测量放样负责人逐一将标注数据与记录结果比对，同时检查点位间的几何尺寸关系及与有关结构边线的相对关系尺寸并记录，以验证标注数据和所放样点位无误。
p、填写测量放样交样单。
6.2.1.6.2方向交会法放点1）在两个平面控制点A、B 上各安置一台经纬仪，盘左后视其它控制点，并对度盘进行坐标方位角配置。
2）计算A、B点至拟放样点P 的方位角α、β。
3）旋转经纬仪A使方位角为α，观测员指挥画点人员在两视线交点附近画点P1P2。
4）旋转经纬仪B 使方位角为β，观测员指挥画点人员在两视线交点附近画点P3P4。
5）用拉紧的细线P1P2与P3P4 定出交点M的位置。
6）两仪器盘右后视控制点并配置度盘，重复3～5 步骤得到交点N。
7）当M、N点间距离小于放样点限差要求时，以M、N 连线中点作为放样点P，并标定下来。
8）重复上述过程放出其它放样点，丈量放样点之间的距离与计算值比较检核。
6.2.1.6.3平面位置极坐标法放点（1）观测员在测量基准点上架设经纬仪并对中整平。
（2）仪器盘左照准一较远的测量基准点，记录员计算后视方位角报给观测员，观测员将仪器度盘读数配至该后视方位角值，并向记录员回报验证所配度盘读数无误。
（3）仪器依次照准另外1～2 个相对较近的测量基准点，读取方位角并报给记录员，记录员回报、记录并与计算的方位角值比较，其差值应能满足放样点的精度要求。
（4）记录员将待放样点的方位角值报给观测员，观测员将仪器转至待放样点的方位角方向，并向记录员回报以验证无误；（5）如果测站点和放样点在同一平面上，记录员报出测站点至待放样点的距离（考虑了尺长和温度改正后的距离），用钢尺在方向线上水平量取该距离，司尺员回报钢尺读数，记录员计算钢尺量取的距离是否正确。
（6）盘右位置重复（2）～（5）步骤，取平均方向位置。
变动钢尺一端读数，重复量距一次进行检核，确认无误后将此点标定；（7）如果测站点和放样点不在同一平面上，先估计仪器视线与放样点所在平面间的高差，计算仪器至测点的近似斜距，从仪器中心标志沿放样点方向量取斜距，确定测针起始位置P1，测量P1 点的天顶距（或垂直角），根据斜距、天顶距、温度及尺长改正数计算出平距D′，与拟放样平距D°比较，△ D′- D °。
（8）观测员指挥在方向上前进或后退△D，标定测针位置P。
分别从仪器的左、右标志量取仪器至P点的斜距；盘左、盘右确定水平方向；盘左、盘右测量天顶距，再次计算平距。
直到△D小于规定的限差为止。
（9）依此类推，放样出该测站的所有欲放样点位。
（10）用钢尺量取同一平面上的放样点的间距，加上温度、尺长改正，与理论值对照进行内部检核。
（11）用钢板尺或钢尺量取放样点与周围已形成的金属结构的点、线之间的距离进行外部检核。
6.2.2 建筑物基础的定位放线6.2.2.1基础定位：根据主建筑物轴线控制（网）点，建筑物基础平面图，将基础纵横轴线投测到地面上，并根据基础图放出基础开挖边线（非大开挖施工时），在离开挖线外侧1 米处的四周轴线方向上打4 个定位木桩，钉上小钉，表示基础轴线（或中心线）。
6.2.2.2基坑开挖、抄平：基坑开挖后，当基坑快要挖到设计标高时，在基坑四壁或坑底四周沿和中间打入钢筋或小木桩，在此上引测垫层面（或稍高于垫层面）同一标高点，供修正坑底和浇垫层。
6.2.2.3支立模板时的测量工作：垫层混凝土浇好后，根据基础定位桩在垫层上投出基础轴线（中心线），并弹上墨线作为支立模板的依据。
对于钢结构柱基，在垫层中心线投好后，定出底脚螺栓固定架的位置，并进行垫层抄平，安置固定架。
架子安置后进行顶面横梁抄平，允许偏差不大于设计偏差值或0～-5 。
符合要求后固定固定架，与底层钢筋或予埋铁件焊牢，并焊好斜撑固定，固定后根据建筑物轴线进行中心线投点，在固定架横梁上划线和打尖冲眼标志。
其中心偏差相对轴线为1－2 。
然后根据架上轴线中心安置地脚螺栓定位孔板，使定位孔板划线中心与固定架中心一致并与架上顶面焊牢，再安装地脚螺栓，使螺栓顶标高符合要求0－＋10 ，不得低于设计标高。
固定架及底脚螺栓安装好后支立模板，模板中心线与轴线（中心线）偏差为<± 5 ，并在模板内侧面定位出混凝土灌面的标高。
当建筑物基础为大开挖施工时，首先定出建筑物基础开挖边线，基坑抄平，垫层混凝土定标高，基础柱纵横中心线定位测量步鄹与上述基本一致。
6.2.2.4基础混凝土施工完毕后的测量工作：基础拆模后，根据轴线控制桩进行柱中线（或建筑物上部结构控制线）投线（在每一柱基四面投线）用红漆做“▲”三角标本。
并量出柱中心与轴线的偏差，作为柱中心偏差记入自检记录。
对钢柱基中心测量，投线应投至固定架横梁上，量出地脚螺栓定位孔板中心线与固定架上横梁上的投线偏差，作为底脚螺栓偏差，记入自检记录。
