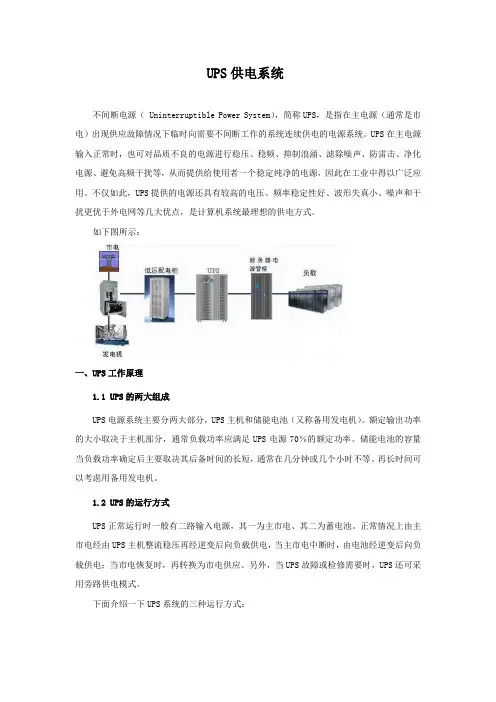

UPS供电系统不间断电源（ Uninterruptible Power System），简称UPS，是指在主电源（通常是市电）出现供应故障情况下临时向需要不间断工作的系统连续供电的电源系统。
UPS在主电源输入正常时，也可对品质不良的电源进行稳压、稳频、抑制浪涌、滤除噪声、防雷击、净化电源、避免高频干扰等，从而提供给使用者一个稳定纯净的电源，因此在工业中得以广泛应用。
不仅如此，UPS提供的电源还具有较高的电压、频率稳定性好、波形失真小、噪声和干扰更优于外电网等几大优点，是计算机系统最理想的供电方式。
如下图所示：一、UPS工作原理1.1 UPS的两大组成UPS电源系统主要分两大部分，UPS主机和储能电池（又称备用发电机）。
额定输出功率的大小取决于主机部分，通常负载功率应满足UPS电源70％的额定功率。
储能电池的容量当负载功率确定后主要取决其后备时间的长短，通常在几分钟或几个小时不等。
再长时间可以考虑用备用发电机。
1.2 UPS的运行方式UPS正常运行时一般有二路输入电源，其一为主市电、其二为蓄电池。
正常情况上由主市电经由UPS主机整流稳压再经逆变后向负载供电，当主市电中断时，由电池经逆变后向负载供电；当市电恢复时，再转换为市电供应。
另外，当UPS故障或检修需要时，UPS还可采用旁路供电模式。
下面介绍一下UPS系统的三种运行方式：1.2.1正常运行方式UPS正常运行时，由市电向UPS系统供电，以380V或220V交流电为电源，经自藕变压器后输入整流器将交流电压转换为直流电压，再经滤波电抗器滤除直流电压的谐波，输入脉宽调制逆变器转换为交流电压，由滤波电抗器滤除来自逆变器输出中的谐波电压，以使逆变变压器输出端电压获得低非线性失真的正弦波，将220V、50Hz交流电送到UPS负载。
1.2.2蓄电池供电运行方式当系统停电或整流器输入电压超出允许范围时，UPS由蓄电池供电，直流电经直流隔离二极管和电池扼流圈（以减少单相逆变器在电池中产生的脉动），输入脉宽调制逆变器完成向负载供电。
ups系统

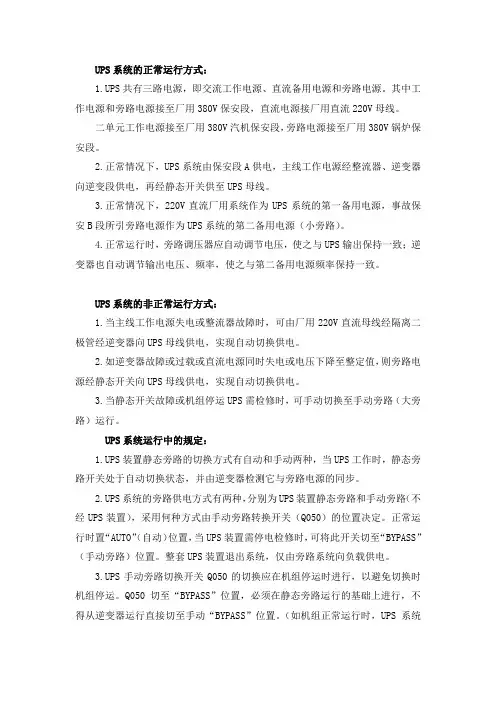

UPS系统的正常运行方式：1.UPS共有三路电源，即交流工作电源、直流备用电源和旁路电源。
其中工作电源和旁路电源接至厂用380V保安段，直流电源接厂用直流220V母线。
二单元工作电源接至厂用380V汽机保安段，旁路电源接至厂用380V锅炉保安段。
2.正常情况下，UPS系统由保安段A供电，主线工作电源经整流器、逆变器向逆变段供电，再经静态开关供至UPS母线。
3.正常情况下，220V直流厂用系统作为UPS系统的第一备用电源，事故保安B段所引旁路电源作为UPS系统的第二备用电源（小旁路）。
4.正常运行时，旁路调压器应自动调节电压，使之与UPS输出保持一致；逆变器也自动调节输出电压、频率，使之与第二备用电源频率保持一致。
UPS系统的非正常运行方式：1.当主线工作电源失电或整流器故障时，可由厂用220V直流母线经隔离二极管经逆变器向UPS母线供电，实现自动切换供电。
2.如逆变器故障或过载或直流电源同时失电或电压下降至整定值，则旁路电源经静态开关向UPS母线供电，实现自动切换供电。
3.当静态开关故障或机组停运UPS需检修时，可手动切换至手动旁路（大旁路）运行。
UPS系统运行中的规定：1.UPS装臵静态旁路的切换方式有自动和手动两种，当UPS工作时，静态旁路开关处于自动切换状态，并由逆变器检测它与旁路电源的同步。
2.UPS系统的旁路供电方式有两种，分别为UPS装臵静态旁路和手动旁路（不经UPS装臵），采用何种方式由手动旁路转换开关（Q050）的位臵决定。
正常运行时臵“AUTO”（自动）位臵，当UPS装臵需停电检修时，可将此开关切至“BYPASS”（手动旁路）位臵。
整套UPS装臵退出系统，仅由旁路系统向负载供电。
3.UPS手动旁路切换开关Q050的切换应在机组停运时进行，以避免切换时机组停运。
Q050切至“BYPASS”位臵，必须在静态旁路运行的基础上进行，不得从逆变器运行直接切至手动“BYPASS”位臵。
（如机组正常运行时，UPS系统故障需退出运行切至手动旁路时，应经领导同意后，在专业技术人员监护下，并做好相关安全措施后，方可切换）4.UPS运行时严禁人为进行逆变器与静态、手动旁路间的切换操作。
UPS电源系统大全

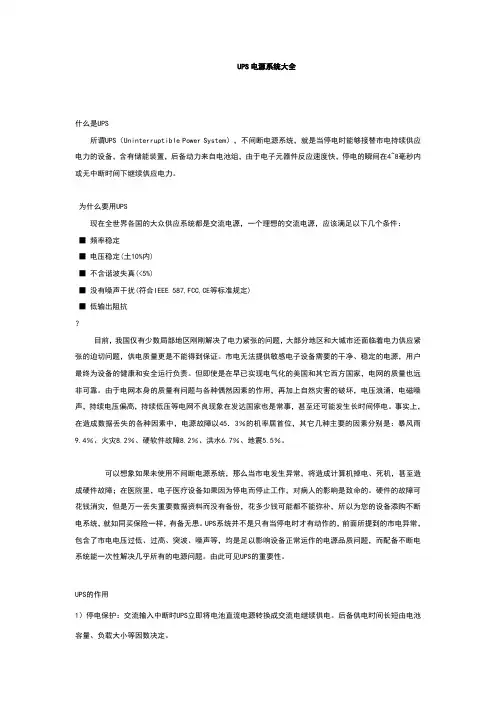

UPS电源系统大全什么是UPS所谓UPS（Uninterruptible Power System），不间断电源系统，就是当停电时能够接替市电持续供应电力的设备，含有储能装置，后备动力来自电池组，由于电子元器件反应速度快，停电的瞬间在4~8毫秒内或无中断时间下继续供应电力。
为什么要用UPS现在全世界各国的大众供应系统都是交流电源，一个理想的交流电源，应该满足以下几个条件：■频率稳定■电压稳定(土10%内)■不含谐波失真(<5%)■没有噪声干扰(符合IEEE 587,FCC,CE等标准规定)■低输出阻抗目前，我国仅有少数局部地区刚刚解决了电力紧张的问题，大部分地区和大城市还面临着电力供应紧张的迫切问题，供电质量更是不能得到保证。
市电无法提供敏感电子设备需要的干净、稳定的电源，用户最终为设备的健康和安全运行负责。
但即使是在早已实现电气化的美国和其它西方国家，电网的质量也远非可靠。
由于电网本身的质量有问题与各种偶然因素的作用，再加上自然灾害的破坏，电压浪涌，电磁噪声，持续电压偏高，持续低压等电网不良现象在发达国家也是常事，甚至还可能发生长时间停电。
事实上，在造成数据丢失的各种因素中，电源故障以45．3％的机率居首位，其它几种主要的因素分别是：暴风雨9.4％、火灾8.2％、硬软件故障8.2％、洪水6.7％、地震5.5％。
可以想象如果未使用不间断电源系统，那么当市电发生异常，将造成计算机掉电、死机，甚至造成硬件故障；在医院里，电子医疗设备如果因为停电而停止工作，对病人的影响是致命的。
硬件的故障可花钱消灾，但是万一丢失重要数据资料而没有备份，花多少钱可能都不能弥补，所以为您的设备添购不断电系统，就如同买保险一样，有备无患。
UPS系统并不是只有当停电时才有动作的，前面所提到的市电异常，包含了市电电压过低、过高、突波、噪声等，均是足以影响设备正常运作的电源品质问题，而配备不断电系统能一次性解决几乎所有的电源问题。
UPS系统

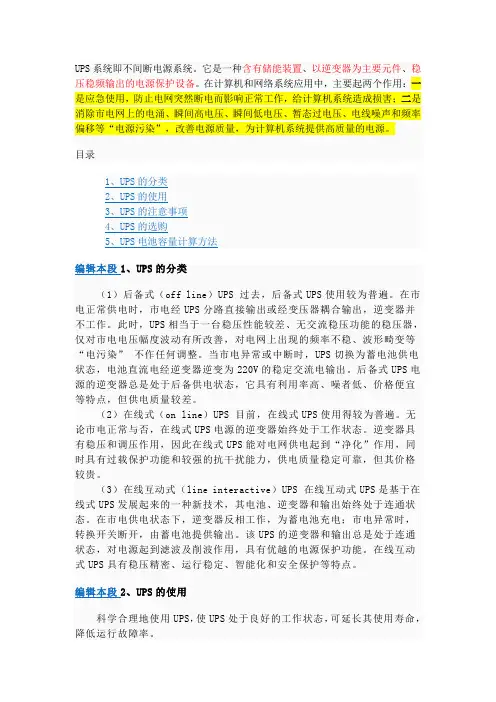

UPS系统即不间断电源系统。
它是一种含有储能装置、以逆变器为主要元件、稳压稳频输出的电源保护设备。
在计算机和网络系统应用中，主要起两个作用：一是应急使用，防止电网突然断电而影响正常工作，给计算机系统造成损害；二是消除市电网上的电涌、瞬间高电压、瞬间低电压、暂态过电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机系统提供高质量的电源。
目录编辑本段1、UPS的分类（1）后备式（off line）UPS 过去，后备式UPS使用较为普遍。
在市电正常供电时，市电经UPS分路直接输出或经变压器耦合输出，逆变器并不工作。
此时，UPS相当于一台稳压性能较差、无交流稳压功能的稳压器，仅对市电电压幅度波动有所改善，对电网上出现的频率不稳、波形畸变等“电污染” 不作任何调整。
当市电异常或中断时，UPS切换为蓄电池供电状态，电池直流电经逆变器逆变为220V的稳定交流电输出。
后备式UPS电源的逆变器总是处于后备供电状态，它具有利用率高、噪者低、价格便宜等特点，但供电质量较差。
（2）在线式（on line）UPS 目前，在线式UPS使用得较为普遍。
无论市电正常与否，在线式UPS电源的逆变器始终处于工作状态。
逆变器具有稳压和调压作用，因此在线式UPS能对电网供电起到“净化”作用，同时具有过载保护功能和较强的抗干扰能力，供电质量稳定可靠，但其价格较贵。
（3）在线互动式（line interactive）UPS 在线互动式UPS是基于在线式UPS发展起来的一种新技术，其电池、逆变器和输出始终处于连通状态。
在市电供电状态下，逆变器反相工作，为蓄电池充电；市电异常时，转换开关断开，由蓄电池提供输出。
该UPS的逆变器和输出总是处于连通状态，对电源起到滤波及削波作用，具有优越的电源保护功能。
在线互动式UPS具有稳压精密、运行稳定、智能化和安全保护等特点。
编辑本段2、UPS的使用科学合理地使用UPS，使UPS处于良好的工作状态，可延长其使用寿命，降低运行故障率。
ups不间断电源系统原理
ups不间断电源系统原理不间断电源系统（Uninterruptible Power Supply，简称UPS）是一种用于提供电力备份和保护的设备。
它的原理是通过将电能转换为不同形式的能量储存，以便在电网故障或电力波动时提供持续稳定的电力供应。
UPS系统的原理可以分为以下几个方面：1. 输入电力调整，UPS系统通常与电网连接，通过内置的电力调整模块对输入电力进行调整。
这个模块可以平滑处理电网的电压和频率波动，确保输出电力的稳定性。
2. 能量储存，UPS系统通常包含电池组，用于储存电能。
当电网供电正常时，UPS会将电能转换为直流电并充电电池组，以备用。
电池组的容量决定了UPS系统能够提供持续电力的时间。
3. 逆变器，当电网供电中断或出现问题时，UPS系统会自动切换到电池供电模式。
这时，逆变器会将储存在电池中的直流电能转换为交流电能，以供应给连接在UPS输出端口上的设备。
逆变器需要保证输出电力的稳定性和纹波度，以保护设备不受电力波动的影响。
4. 静态切换器，UPS系统还包含静态切换器，用于在电网供电中断时实现无缝切换。
当电网供电中断时，静态切换器会迅速将设备从电网切换到UPS的电池供电模式，以保持设备的连续供电。
总结起来，UPS系统通过电力调整、能量储存、逆变器和静态切换器等组件的协同工作，实现了对设备的持续稳定电力供应。
当电网供电中断或出现问题时，UPS系统能够自动切换到电池供电模式，保护设备免受电力波动和中断的影响。
这种原理使得UPS系统成为许多关键设备和系统的重要保护装置，确保其正常运行和数据的完整性。
UPS各组成系统(部件)介绍

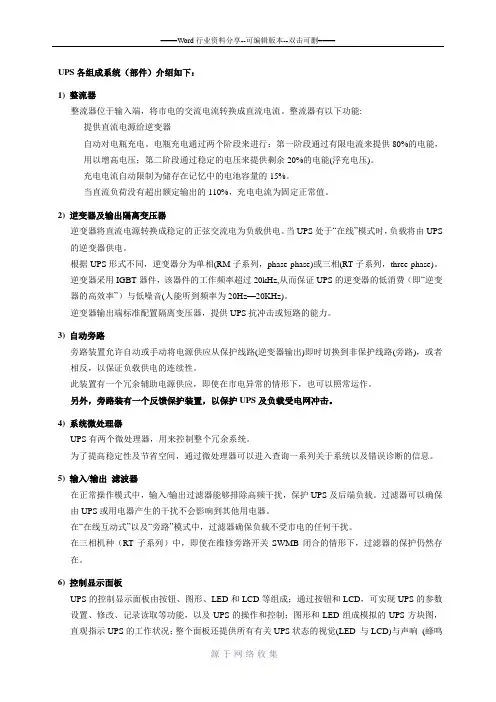

UPS各组成系统（部件）介绍如下：1) 整流器整流器位于输入端，将市电的交流电流转换成直流电流。
整流器有以下功能:- 提供直流电源给逆变器- 自动对电瓶充电。
电瓶充电通过两个阶段来进行：第一阶段通过有限电流来提供80%的电能，用以增高电压；第二阶段通过稳定的电压来提供剩余20%的电能(浮充电压)。
- 充电电流自动限制为储存在记忆中的电池容量的15%。
- 当直流负荷没有超出额定输出的110%，充电电流为固定正常值。
2) 逆变器及输出隔离变压器逆变器将直流电源转换成稳定的正弦交流电为负载供电。
当UPS处于“在线”模式时，负载将由UPS 的逆变器供电。
根据UPS形式不同，逆变器分为单相(RM子系列，phase-phase)或三相(RT子系列，three-phase)。
逆变器采用IGBT器件，该器件的工作频率超过20kHz,从而保证UPS的逆变器的低消费（即“逆变器的高效率”）与低噪音(人能听到频率为20Hz—20KHz)。
逆变器输出端标准配置隔离变压器，提供UPS抗冲击或短路的能力。
3) 自动旁路旁路装置允许自动或手动将电源供应从保护线路(逆变器输出)即时切换到非保护线路(旁路)，或者相反，以保证负载供电的连续性。
此装置有一个冗余辅助电源供应，即使在市电异常的情形下，也可以照常运作。
另外，旁路装有一个反馈保护装置，以保护UPS及负载受电网冲击。
4) 系统微处理器UPS有两个微处理器，用来控制整个冗余系统。
为了提高稳定性及节省空间，通过微处理器可以进入查询一系列关于系统以及错误诊断的信息。
5) 输入/输出滤波器在正常操作模式中，输入/输出过滤器能够排除高频干扰，保护UPS及后端负载。
过滤器可以确保由UPS或用电器产生的干扰不会影响到其他用电器。
在“在线互动式”以及“旁路”模式中，过滤器确保负载不受市电的任何干扰。
在三相机种（RT子系列）中，即使在维修旁路开关SWMB闭合的情形下，过滤器的保护仍然存在。
6) 控制显示面板UPS的控制显示面板由按钮、图形、LED和LCD等组成；通过按钮和LCD，可实现UPS的参数设置、修改、记录读取等功能，以及UPS的操作和控制；图形和LED组成模拟的UPS方块图，直观指示UPS的工作状况；整个面板还提供所有有关UPS状态的视觉(LED 与LCD)与声响(蜂鸣器)讯号。
UPS电源的各种配置方案
UPS电源的各种配置方案UPS（不间断电源）是一种用于保证电力系统中断时电流继续供应的装置。
它通过存储能量并在电力系统故障时提供电力给关键设备。
在UPS电源的配置方案中，有许多重要的因素需要考虑，包括供电时长、负载容量、备份能力和冗余等级。
以下是一些常见的UPS电源配置方案：1.单个UPS系统：单个UPS系统配置方案是最常见和最基本的配置方案之一、该配置方案使用单个的UPS设备，该设备能够为负载提供充足的电力。
优点：-简单易用：单个设备即可满足需求，操作简单。
-适用于小型或中型规模的负载。
缺点：-单点故障：在单个UPS设备发生故障时，负载将无法得到继续供电。
2.多个并行/并联UPS系统：多个并行/并联UPS系统是为了提高供电能力和可靠性而设计的配置方案。
这种配置方案将多个UPS设备连接在一起，共同为负载提供电力。
优点：-提高功率容量：多个UPS设备合并后，功率容量得到增加。
-提高可靠性：在一个UPS设备发生故障时，其他设备可以继续为负载提供电力，确保电力持续供应。
缺点：-更复杂的安装和维护过程：需要更多的电源配线和交流配电路径，需要更复杂的管理和监控系统。
3.N+1冗余配置：N+1冗余配置方案是在多个UPS设备之间配置一个备份设备，以提供额外的冗余能力。
在N+1配置中，N个UPS设备被用于为负载供电，同时还有一个备份设备，用于在N个设备中的任何一个发生故障时提供备用电力。
优点：-高可靠性：设备之间的冗余性确保了供电的连续性。
-充足的备份能力：故障发生时，备份设备可以立即接管供电。
缺点：-更高的成本：高冗余意味着更多的设备和更复杂的系统，因此成本更高。
4.双转换UPS配置：双转换UPS配置方案是为了提高系统可靠性和负载保护能力而设计的。
在这种配置中，负载将始终通过UPS设备进行供电（即使电力系统正常运行）。
这种配置通常用于对电力质量要求非常高的关键应用。
优点：-零切换时间：当电力系统发生故障时，转到UPS设备供电的切换时间几乎为零。
UPS系统(最新最全)
UPS系统（最新最全）一、UPS系统概述UPS（Uninterruptible Power Supply），即不间断电源，是一种保障电力供应稳定、可靠的电源设备。
在现代社会，电力已成为支撑各类企业和家庭正常运作的基石。
UPS系统的主要作用是在市电中断或电压异常时，为负载提供持续、稳定的电力供应，确保设备正常运行，避免因电力问题导致的损失。
二、UPS系统分类及特点1. 在线式UPS在线式UPS系统始终处于工作状态，市电经过整流、滤波、充电、逆变等环节，为负载提供高质量的电源。
其特点如下：（1）转换时间短，一般在毫秒级；（2）输出电压稳定，不受市电波动影响；（3）适用范围广，可满足各种负载需求；（4）保护功能完善，具备过压、欠压、短路等保护。
2. 离线式UPS离线式UPS系统在市电正常时，直接将市电输出给负载，当市电异常时，才切换到电池供电。
其特点如下：（1）成本较低，安装简便；（3）输出电压受市电波动影响较大；（4）适用于对电力质量要求不高的场景。
3. 互动式UPS互动式UPS系统结合了在线式和离线式UPS的优点，具备一定的电压补偿功能。
其特点如下：（1）转换时间较短，一般在几毫秒至几十毫秒；（2）输出电压相对稳定，能适应一定范围的市电波动；（3）节能效果好，适用于中小型负载。
三、UPS系统关键技术与选购要点1. 关键技术（1）整流技术：将交流电转换为直流电，为电池充电；（2）逆变技术：将直流电转换为交流电，为负载供电；（3）电池技术：保证UPS系统在市电中断时，能为负载提供持续电力；（4）保护技术：确保UPS系统在异常情况下，能自动保护负载和自身。
2. 选购要点（1）负载类型：根据负载特性选择合适的UPS系统；（2）功率需求：确保UPS系统的输出功率满足负载需求；（3）转换时间：根据实际需求选择合适的转换时间；（4）品牌与售后服务：选择知名品牌，关注售后服务质量。
四、UPS系统的应用场景1. 数据中心：保障服务器、存储设备等关键IT设备的电力供应，防止数据丢失和业务中断。
UPS
三、UPS系统运行方式
2、小旁路供电方式
➢正常运行时，手动旁路切换开关Q050在“自动”位，旁路输入回路开关Q01、Q02、Q03（ 调压变运行位）、Q04开关投入。 ➢在逆变器输出的暂态响应时间超出了要求的调节范围，或当逆变器输出电压降低，或当 输出频率变化超出规定的范围时，如果旁路交流电源的变化在所规定的范围内，静态转 换开关A035自动高速地将配电柜负载切换到旁路交流电源---即小旁路供电方式。从逆变 器输出电流消失到切换到旁路电源，总的切换时间不大于4ms，当电源切至旁路时经延时 发信号。 ➢当UPS工作电源、直流电源异常保护延时动作需退出运行时,如旁路电源停电或电压超出 范围,UPS系统将会自动停机。 ➢当逆变器恢复正常运行时，静态切换开关能经适当延时自动将负荷切至逆变器输出。
当逆变器输出发生过电流，过电流倍数为额定电流的120％时自动切换至旁路电源供电。 当直流输入电压小于176V时逆变器自动停止工作，并自动切换至旁路电源供电，防止逆 变器在低压情况下运行而发生损坏。
UPS各组成元件作用
（3）旁路变压器
旁路变压器由隔离变压器（T01）和调压变压器（T02）串联组成。隔离变压器输入侧 设±5％的抽头。隔离变压器的作用是防止外部高次谐波进入UPS系统。调压变压器的作 用是把保安段来的交流电压自动调整在规定范围内。
UPS各组成元件作用
（5）手动旁路切换开关Q050
手动旁路开关有3个位置，即AUTO、TEST和BYPASS。 1）“AUTO”位置。负载由逆变器供电，静态开关随时可以自动切换，为正常工作状态。 2）“TEST”位置。负载由手动旁路供电。静态开关和负载母线隔离，但和旁路电源接 通，逆变器同步信号接入。可对UPS进行在线检测或进行自动切换试验。旁路开关的TEST 位置有以下两个功能：①当从旁路切换回主回路时，为防止主回路与旁路电源不同步， 可先将手动旁路切到“TEST”位置，可检测出主回路与旁路的电源是否同步，若同步， 则可切到“AUTO”位置，若不同步则不切换；②当手动旁路开关在“TEST”位置时，可 直接关闭UPS主机，对主机进行检修等操作，并不影响负载的不间断供电。 3）“BYPASS”位置。负载由手动旁路供电。静态切换开关和负载母线隔离，静态切换 开关和旁路电源隔离，逆变器同步信号切断。可对UPS进行检测或停电维护。

UPS(蓄电系统)
简述UPS(蓄电系统)的 功能及应用UPSΒιβλιοθήκη 工 作 流 程 图设备机柜
播放主机 融合主机 中控主机 音响设备
投影 机组
屏幕
备用机柜
播放主机 融合主机
电箱
UPS
蓄电系统
电源 信号
UPS 简 介 及 其 作 用
UPS( Uninterruptible Power System )，即不间断电源，是一种含有储能装置， 以整流器、逆变器为主要组成部分的稳压稳频的交流电源。主要利用电池等储能装置在 停电时给计算机/服务器、存储设备、网络设备等计算机、通信网络系统或工业控制系 统、需要持续运转的工业设备等提供不间断的电力供应。 ups主要起到两个作用： 一是应急使用，防止突然断电而影响正常工作，给计算机造成损害； 二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源 污染”，改善电源质量，为计算机系统提供高质量的电源。
UPS
(蓄 (蓄 电 系 统) 断 电 保 护
设备 机柜 投影 机组 备用 机柜
屏幕
电箱
UPS
蓄电系统
断电 电源 信号
备 用 设 备
在整套系统的运作过程 中，假如因设备的关键零部 件、装置损坏，导致系统出 现故障无法运作，在其维修 过程中，为了保证整套系统 的正常运作，这时可自动转 换到另一套备用设备，顶替 使用。
备 用 设 备 的 作 用
假如设备发生损坏，为保证整个系统的正常运行，则启用备用设备， 其效果如图：
设备 机柜 投影 机组 备用 机柜
屏幕
电箱
UPS
蓄电系统
电源 断电 信号
UPS系统介绍范文
UPS系统介绍范文UPS是Uninterruptible Power Supply的缩写，也被称为不间断电源。
UPS系统是一种为电子设备提供不间断电力供应的装置。
在电力故障或停电情况下，UPS系统能够提供独立供电，为设备提供足够的运行时间，以便数据和设备完整地保存并正常运行。
UPS系统的工作原理是将交流电转换为直流电，并将其储存在电池中。
当交流电源故障或停电时，UPS系统会立即将储存的直流电转换为交流电，并提供给设备使用。
UPS系统可以保护电脑、服务器、通信设备、工业设备和医疗设备等关键设备免受电力波动、电力故障和电力中断等问题的影响。
1.电池组：UPS系统的电池组是最关键的部分，用于储存电能。
它可以根据需要提供足够的能量，并在停电时提供持续供电。
2.逆变器：逆变器是将储存在电池中的直流电转换为设备所需的交流电的设备。
逆变器通常具有高效能和稳定的输出特性，以确保设备能够正常运行。
3.市电输入：UPS系统可以通过市电输入来为电池充电，并提供电力稳定的环境。
4.自动稳压器：UPS系统还通常配备自动稳压器，用于解决电力波动和暂时性电压降低的问题。
自动稳压器可以保持设备在正常电压范围内运行，以确保设备的正常工作。
5.控制器和监控设备：UPS系统通常具有自动开关功能，当市电供电中断时，它会自动切换到电池供电模式。
此外，UPS系统还配备监控设备，用于获取系统状态信息并提供报警信号。
1.离线式UPS：离线式UPS系统通过将市电直接提供给设备，以便在市电正常情况下运行。
当市电中断时，它会切换到电池供电模式。
这种类型的UPS系统适用于对停电短暂时间要求不高的设备。
2.在线式UPS：在线式UPS系统始终将设备连接到逆变器，使设备始终由逆变器提供电力。
市电仅用于为电池充电。
这种类型的UPS系统适用于对电力质量要求较高的设备。
3.大容量UPS：大容量UPS系统适用于大型机房、数据中心和工业设备等需要大量供电的场所。
4.小容量UPS：小容量UPS系统适用于办公室、商店、家庭和个人电子设备等需要小规模供电的场所。
《UPS系统培训资料》课件
绿色环保
定制化
环保意识的提升将促使UPS系统向更加绿色 、节能的方向发展，如采用更高效的能源 转换技术、减少能源浪费等。
随着应用领域的不断拓展，UPS系统将更加 注重定制化服务，以满足不同客户和场景 的特殊需求。
UPS系统的未来展望
数字化
随着数字化技术的普及，UPS系统将与数 字化技术深度融合，实现更精细、智能的
03
UPS系统的选型与配置
UPS系统的选型原则
根据负载需求
根据设备的功率、电压、电流等 参数选择合适的UPS系统。
ቤተ መጻሕፍቲ ባይዱ01
考虑负载性质
02 了解负载是线性负载还是非线性 负载，从而选择合适的UPS型号 。
考虑环境因素
如温度、湿度、灰尘等环境因素 ，选择适合的UPS系统。 03
考虑预算
04 在满足需求的前提下，选择性价 比高的UPS系统。
数据中心领域的应用
数据中心是信息化社会的基石，UPS 系统为数据中心提供安全、可靠的电 力环境，确保服务器、存储设备等关 键设施的正常运行。
在云计算、大数据等新兴领域，UPS 系统的作用更加突出，它能够为数据 中心提供稳定、可靠的电力供应，保 证数据的安全性和服务的连续性。
通信领域的应用
01
通信网络是现代社会的神经中枢 ，UPS系统为通信基站、传输设 备等提供稳定的电力支持，保障 通信网络的可靠性和稳定性。
UPS系统的分类与特点
总结词
UPS系统的分类和特点
详细描述
根据工作原理和应用场景，UPS系统可分为 在线式、离线式、在线互动式等类型。在线 式UPS系统能够提供不间断的电力供应，具 有较高的可靠性；离线式UPS系统结构简单 ，成本较低；在线互动式UPS系统则具有较
UPS系统培训课件
2024/1/26
4
发展历程及现状
早期UPS
采用简单的后备式设计，仅提供基本的电源保护 功能。
在线式UPS
采用双变换技术，提供更高的电源质量和更全面 的保护功能。
2024/1/26
在线互动式UPS
引入微处理器控制技术，实现更精确的电压和频 率调节。
现状
随着数据中心、云计算、物联网等技术的快速发 展，UPS系统的市场规模不断扩大，技术不断创 新。当前，模块化、智能化、高效能是UPS系统 的主要发展趋势。
常见故障现象、原因分析及处理方法
故障现象
UPS无法启动。
原因分析
电源故障、电池组损坏、控制板故障等。
处理方法
检查电源线路、更换电池组、维修或更换控制板。
2024/1/26
31
常见故障现象、原因分析及处理方法
故障现象
UPS输出电压不稳定。
原因分析
负载过重、电池老化、内部元件故障等。
处理方法
减轻负载、更换电池、维修或更换故障元件。
旁路保护
在逆变器故障或过载时，自动切换到旁路供电， 确保负载不断电。
2024/1/26
12
蓄电池组及充电管理
1 2
蓄电池组
储存电能，在市电中断时提供后备电力支持。
充电管理
对蓄电池组进行充电和放电管理，延长蓄电池使 用寿命。
3
电池监测
实时监测蓄电池状态，确保电池安全可靠运行。
2024/1/26
13
03 UPS系统性能指标与评价 方法
2024/1/26
32
常见故障现象、原因分析及处理方法
故障现象
UPS过热或散热不良。
原因分析
风扇故障、散热孔堵塞、环境温度过高等。
UPS系统
UPS系统
概述：
UPS，即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。
主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS 立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V 交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过大和电压太低都提供保护。
基本结构：
分类及原理：后备式
在线互动式
在线互动式UPS 是介于后备式UPS 和在线式UPS 工作方式之间的UPS 设备，它集中了后备式UPS 效率高和在线式UPS 供电质量高的优点。
在线互动式UPS 的逆变器一直处于工作状态，具有双向功能：在市电正常时，UPS 的逆变器处于反向工作状态，给蓄电池组充电，起充电器的作用；在市电异常时，逆变器立刻转入逆变工作状态，将蓄电池组的直流电转换为交流正弦波输出。
在线互动式UPS 也有转换时间，但比后备式UPS 短，保护功能较强
在线式。
ups电源系统方案
ups电源系统方案随着电力供应的不稳定性和可靠性的问题，许多企业和家庭开始意识到UPS电源系统的重要性。
UPS（Uninterruptible Power Supply）电源系统是将电池和逆变器组合而成的系统，可以为电子设备提供稳定的电力，以保护设备免受电力波动或停电的影响。
1. UPS电源系统的分类UPS电源系统根据其容量和应用领域的不同，可以分为三类：小型UPS系统、中型UPS系统和大型UPS系统。
小型UPS系统通常用于家庭和小型办公室，其容量较小，但可以为个人电脑、路由器、摄像头等提供短时间的备用电力，以保证数据的安全和网络的稳定。
中型UPS系统适用于中型企业和办公楼等场所，其容量较大，可以为办公设备、服务器、交换机等提供较长时间的应急电力，以确保企业运营的连续性。
大型UPS系统主要应用于大型工业和商业场所，容量巨大，可以为重要设备如生产线、医疗设备和通信基站等提供长时间的备用电力，以防止生产中断和数据丢失。
2. 实施UPS电源系统的关键考虑因素在选择和实施UPS电源系统方案时，有几个关键的考虑因素需要考虑。
首先，容量选择。
根据不同的应用场景和设备需求，需要评估所需的UPS容量以满足电力需求。
这取决于设备的功率需求和备用时间的要求。
同时还需考虑电池的容量和充电时间，以便实现长时间的备用电力。
其次，系统的可靠性。
UPS电源系统是用来提供备用电力的，因此其可靠性至关重要。
必须确保所选系统具有高效的逆变器和稳定的电池，以及完善的过载和电压保护机制。
此外，系统还应具备自动切换功能，以在停电时无缝切换到备用电源。
另外，可扩展性也是一个重要的考虑因素。
随着企业或家庭的发展，电力需求可能会增加。
因此，在选择UPS电源系统时，应考虑到系统的可扩展性，以便能够随着需求的增长而增加系统的容量。
此外，UPS电源系统的能效也是一个值得考虑的因素。
能效高的系统可以有效地减少能源的浪费，降低能源成本，并减少对环境的影响。
UPS是什么系统
UPS是什么系统
UPS的中文意思为“不间断电源”,是英语“Uninterruptible Power
Supply”的缩写。
UPS可以保障计算机系统在停电之后继续工作一段时间以使用户
能够紧急存盘,使您不致因停电而影响工作或丢失数据.
说白了，就是一个蓄电池，平常他蓄电，当停电的时候通过逆变系统将电瓶的直流电转化成220 v交流电，不过供电时间也就15分钟。
不间断电源，如果停电了，可以当电池用。
一般都是服务器用这个东西
那不是系统，那是和储蓄电的个东西，防止停电导致电脑出问题，
UPS系统包括什么设备？请问机房里面，UPS系统包括什么设备？
UPS前端及后端的配线、UPS主机、蓄电池及电池架
UPS主机，电池组
蓄电池，自动继电部分，充电部分
UPS主机，蓄电池，电池架，精密空调。
UPS系统培训资料
UPS系统培训资料一、UPS 系统概述UPS，即不间断电源（Uninterruptible Power Supply），是一种能够提供持续、稳定、纯净电力供应的设备。
在现代社会中，无论是企业的数据中心、医疗设备、通信基站，还是家庭中的重要电器设备，都离不开 UPS 的保障。
UPS 系统的主要作用是在市电出现异常（如停电、电压波动、频率异常等）时，能够迅速切换到电池供电模式，确保所连接的设备能够不受影响地继续正常运行。
这样可以有效地避免因电力问题导致的数据丢失、设备损坏、业务中断等严重后果。
二、UPS 系统的分类1、按工作原理分类（1）在线式 UPS在线式 UPS 始终让市电先经过逆变器转换后再供给负载。
在市电正常时，UPS 对市电进行滤波、稳压和调整后输出；市电异常时，电池通过逆变器向负载供电。
这种类型的UPS 输出电压稳定，电能质量高，能够为负载提供最佳的保护，但成本相对较高。
（2）离线式 UPS离线式 UPS 在市电正常时，市电直接供给负载，同时对电池充电；市电异常时，迅速切换到电池逆变供电。
其特点是结构简单、成本低，但电能质量相对较差，切换时间较长。
（3）在线互动式 UPS在线互动式 UPS 结合了在线式和离线式的特点。
市电正常时，通过调整变压器来补偿市电的电压波动；市电异常时，切换到电池逆变供电。
它的性能和成本介于在线式和离线式之间。
2、按供电方式分类（1）单相 UPS适用于小型设备和家庭用户，一般供电功率较小。
（2）三相 UPS主要用于大型企业和数据中心等场所，供电功率较大。
3、按电池类型分类（1）铅酸蓄电池 UPS铅酸蓄电池是目前应用最广泛的 UPS 电池类型，成本较低，但寿命相对较短，维护要求较高。
（2）锂离子电池 UPS锂离子电池具有更高的能量密度、更长的寿命和更轻的重量，但成本较高。
三、UPS 系统的组成部分1、整流器将市电交流电转换为直流电，为电池充电并提供给逆变器。
2、逆变器将直流电转换为交流电，为负载提供稳定的电力输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UPS系统一、简述UPSUPS是英文Uninterruptable Power Supply的缩写，中文译为“不间断电源”；它是能够实现两路电源之间不间断地相互切换的电气装置；从严格意义上讲，UPS不是一种电源，它不是依靠能量形式的转换来提供电能，它只是提供一种两路电源之间无间断切换的机会，这才是UPS的主要设计思想；UPS的价格之所以昂贵，就是贵在这种不间断切换的特点上。
UPS是电力电子技术的产品：以电力为对象，以电子技术为手段实现控制的技术称为电力电子技术。
它的主要任务是利用电力和电子器件实现对电能的控制和转换。
二、为什么要使用UPS随着电子技术的飞速发展，各种各样的用电器越来越多，而这其中的绝大部分都是非线性负载(Non-Linear Load)：1)从电网提取电流的波形与电压波形不一致的负载；2)阻抗随加在其两端的电压而变化的负载；3)产生谐波电流的负载又称为畸变负载(Deforming Loads)或污染负载(Polluting Load);一方面，这些非线性负载给电网带来了大量的谐波以及其它的干扰，使供电的质量越来越坏;另一方面，一些重要的用电部门，如机场、医院、银行等和一些重要的用电设备：如计算机、通讯设备等，对供电质量的要求越来越高:不仅要求不停电，还要求电压、频率稳定，还要求波形准确完好。
简而言之，需要有一个干净或净化的电源；这就使得负荷(用电器)与电网供电质量之间的矛盾日趋加深，必须解决。
在诸多的解决电源的方案中，UPS是最好的解决方案。
三、电网中的骚扰A.何为电网中的骚扰骚扰（disturbance ）：任何可能引起装置、设备或系统性能降低或对有生命、无生命的物质产生损害作用的现象；干扰（interference ）：由骚扰引起的设备、传输通道或系统性能下降的现象； 从严格意义上讲，“骚扰”和“干扰”是两个不同的概念： “骚扰”是一种客观存在的现象；“干扰”是一种在“骚扰”作用下，使敏感设备受到影响时的现象。
B. 电网中的骚扰分类1) 停电：短时间的、长时间的...2) 电压变化：电压跌落、过电压、欠电压、电压尖峰、三相不平衡...骚扰特征 主要起因 主要后果停电(Power outages)间断(Micro-outages)电压完全消失 10 毫秒。
大气条件、切换、故障、电网施工。
运行故障和数据丢失(计算机系统)或生产中断(连续处理过程)。
停电(Outages)电压在一个周期以上的完全消失： - 短时停电： 3 分钟 (70% 的停电都小于1秒钟) - 长时停电：> 3 分钟 大气条件、切换、故障、意外事故、电网施工。
视停电持续时间而定，机器停机并危及人身(如电梯)，数据丢失(如计算机系统)或生产中断(如连续处理过程)。
3)频率变化：频率波动、过高、过低、闪烁...4)其它骚扰：高频瞬态冲击、谐波、电磁兼容性...C.电网中骚扰的解决方案1)为了消除这些电网中的干扰，制定有关的供电标准：i.供电标准EN 50160 定义了欧洲配电系统中的如下一些正常波动：电压+10% 到-15% (每10分钟间隔的平均有效值)，其中每周95%的时间必须在±10%的范围内；频率+4％到-6% ，一年中有99.5%的时间在±1%的范围内ii.国家标准《电子计算机场地通用规范》（GB/T-2887-2000）中关于机房供配电要求如下：频率：50Hz，电压：380V／220V，相数：三相五线制或三相四线制／单相三线制：2) 为了消除这些电网中的干扰，制定有关的法规，限制用电器对电网造成的扰动，规定用电器给公共电网带来的干扰限值： i. 国际电工委员会制定的标准IEC1000-3-2, ii. 欧洲标准EN60555-2, iii.瑞士标准ASE3600， iv. 美国标准IEEE519；v. 以及国家标准GB 12326-90（电能质量－电压允许波动和闪变）、GB/T14549－93 （电能质量－公用电网谐波）等。
3) 人们用了多年的时间来寻找各种解决办法最后才创造出UPS 这样的新型设备,使电网和用电器进行隔离, 既避免负载对电网产生干扰, 又避免电网中的干扰进入和影响负载。
D. 各种电气装置解决方案的比较在众多的解决方案中，只有UPS 的抗电网干扰的功能最全面、性能最好，因而得到各个领域的广泛应用。
级别项目 A 级B 级C 级 电压变化(％) -5～+5－10～+7-15～+10 频率变化(Hz) -0.2～+0.2-0.5～+0.5-l ～+l四、UPS的主要作用1.两路电源之间的无间断相互切换；2.隔离作用：将瞬间间断、谐波、电压波动、频率波动以及电压噪声等电网干扰阻挡在负载之前，即使负载对电网不产生干扰，又使电网中的干扰不影响负载；3.电压变换作用：输入电压等于或不等于输出电压，如380V/380V，380V/220V，包括稳压作用；4.频率变换作用：输入频率等于或不等于输出频率，如50Hz/50Hz，50Hz/60Hz，包括稳频作用；5.提供一定的后备时间：UPS的电池贮存一定的能量，在电网停电或间断时继续供电一段时间来保护负载；后备时间为10分钟、30分钟、60分钟或更长。
说明：1和5是保证对负载供电的连续性；2、3和4是保证对负载供电的质量。
五、UPS的基本组成1、整流器/充电器将主交流输入电源的交流电压转换成直流电压的变换器。
用于：为逆变器提供电源；对电池进行充电和浮充电。
2、逆变器将直流电压转换成满足严格要求的交流电压的转换器。
直流电压：正常情况下来自整流器；后备期间来自电池。
3、电池a)在市电电网发生下列情况时使UPS继续运行：市电电网断电；电网电力的指标超出了UPS允许的容限范围。
b)标准的电池后备时间是从10分钟到30分钟，并且根据需要延长。
c)根据后备时间的不同，电池可装在UPS机柜内或分开的柜体内。
4、静态开关a)用于将负载从逆变器切换到旁路，并且在切换时对负载的供电没有任何中断（因为切换动作是由电子元件而不是机械元件完成的）。
b)以下的任意一种原因都可能导致切换：i.UPS自行关机；ii.超越逆变器容量上限的过载；iii.内部故障。
5、手动维修旁路开关a)用于在维护时将负载切换到旁路。
b)转换到旁路方式运行不会导致对负载供电的中断，因为转换是通过静态开关进行的。
6、市电输入开关7、静态旁路输入开关8、逆变器输出开关9、电池断路器6、7、8、9置于UPS内的装置在维护期间隔离各种组件；电池短路器提供电池过放电保护、保护整流器/充电器和逆变器免受电池短路的影响。
10、旁路输入隔离变压器(选件)当负载由旁路供电时提供UPS输入/输出的电气隔离；11、电压匹配变压器(选件)将电压调节至所需的值。
12、输入谐波滤波器(选件)在主电源输入端，有可能需要在整流器安装谐波滤波器；目的是消除反送回配电系统的谐波电流：谐波电流是由整流器中的二极管或可控硅的开关作用产生的，它是产生电压失真度的原因之一；安装谐波滤波器可以降低配电总线中的电压失真度。
将THDU (总谐波电压失真度)控制在允许的水平内；13、内置通信接口板14、调制解调器接口除了需要友好的人-机界面对UPS实行有效的监控之外，UPS与其外部电力和计算环境(监控系统，楼宇和能源管理(BEM)系统)通讯的也变得越来越重要；15、输入配电柜和保护(选件)16、输出配电柜和保护(选件)15、16设备可以随UPS一起提供：通过在交流输入回路使用断路器提供低压保护。
对于某些系列的UPS来说，这种保护措施可以作为选件集成在UPS中；在低压配电柜中安装断路器以保护UPS的交流输入(正常交流输入及旁路交流输入);在低压配电柜中安装断路器以保护不同的输出回路以避免故障的扩散和传播；六、UPS的基本运行原理A.正常运行方式提供给负载的所有电力都经过整流/充电器和逆变器的双重转换（AC-DC-AC），双转换模式因此而得名。
整流器/充电器对电池进行浮充电以保持电池处于满充状态。
B.电池后备运行方式市电停电或超限、电池放电工作方式：当交流输入电压超出UPS允许的容限范围或市电中断时，逆变器和电池无间断地投入，继续为负载供电。
UPS将持续运行直到电池放电时间终止，或在市电恢复正常时回到正常运行方式。
C.恢复充电运行方式市电恢复正常(充电)工作方式：提供给负载的电力都经过整流/充电器和逆变器的双重转换，同时整流器/充电器开始给电池进行恢复性充电。
D.旁路运行方式当停止逆变器时，负载可以无间断地切换到旁路交流输入(根据安装方式的不同由市电或后备电源供电）,引起旁路运行的原因可能是：●UPS内部故障；●负载电流瞬变电流尖峰(冲击电流或故障电流)；●人为停止逆变器。
E.维修运行方式UPS维修时，通过手动的方式将负载无间断地切换到维修旁路，这样可以将UPS的内部进行隔离，在不中断负载的运行的情况下对UPS进行维护和维修。
整流器/充电器，逆变器和静态开关被关闭并从主电源隔离出来。
电池被其保护性断路器隔离。
七、UPS分类UPS已从60 年代的旋转发电机发展至今天的具有智能化程度的静止式全电子化电路，并且还在继续发展。
主流的UPS厂商有APC、山特等，都提供各种级别的UPS满足不同用户群的需要。
目前，UPS一般均指静止式UPS，按其工作方式分类可分为后备式、在线互动式及在线式三大类。
（1）后备式UPS：平时处于蓄电池充电状态，在停电时逆变器紧急切换到工作状态，将电池提供的直流电转变为稳定的交流电输出，因此后备式UPS也被称为离线式UPS。
后备式UPS电源的优点是：运行效率高、噪音低、价格相对便宜，主要适用于市电波动不大，对供电质量要求不高的场合，比较适合家庭使用。
然而这种UPS存在一个切换时间问题，因此不适合用在关键性的供电不能中断的场所。
不过实际上这个切换时间很短，一般介于2至10毫秒，而计算机本身的交换式电源供应器在断电时应可维持10毫秒左右，所以个人计算机系统一般不会因为这个切换时间而出现问题。
后备式UPS一般只能持续供电几分钟到几十分钟，主要是让您有时间备份数据，并尽快结束手头工作，其价格也较低。
对不是太关键的电脑应用，比如个人家庭用户，就可配小功率的后备式UPS。
内部示意图后备式UPS有高频UPS 及工频UPS，电脑用UPS一般用高频UPS为宜，但一般不接感性负载，如打印机、复印机，如果需要带感性负载那么最好采用工频ups，工频UPS还具有防雷击功能。
（2）在线互动式UPS ：是指在电网正常供电，而且其电压和频率在允许范围内，通过自动旁路开关由电网直接向负荷供电，当电网电压和频率不稳定，超过允许范围内时，则市电通过整流器逆变器向负荷供电。
当电网电压、频率稳定在设定的范围内，UPS又经自动旁路开关由电网直接向负荷供电，当电压、频率超过允许范围，则市电又转回到通过整流器逆变器向负荷供电。
