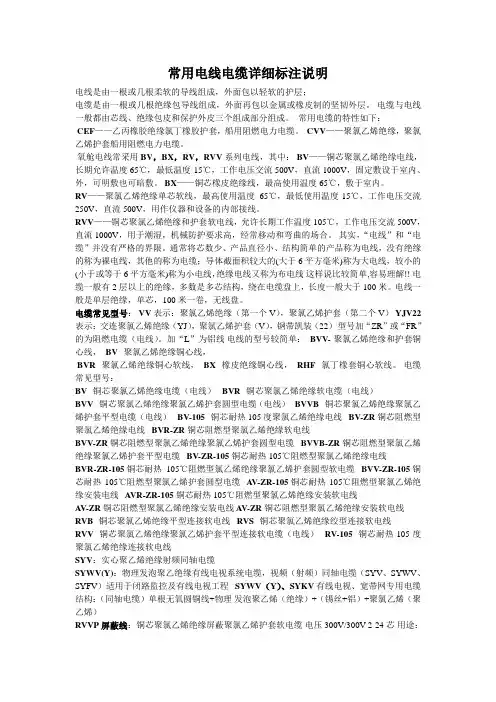

电线电缆规格型号
电线电缆型号规格目录
塑料绝缘电力电缆 (3)
控制屏蔽电缆 (7)
电子计算机用控制屏蔽电缆 (12)
本质安全电路用控制电缆 (16)
矿用通信电缆 (18)
矿用信号电缆 (19)
信号电缆 (20)
射频电缆 (21)
补偿导线、电缆 (21)
塑料绝缘安装屏蔽电线、电缆 (22)
航空用氟塑料-46绝缘电线 (22)
聚氯乙烯绝缘尼龙护套电线、电缆 (23)
交联聚乙烯绝缘电缆 (24)
塑料绝缘电力电缆
本产品用于额定电压0.6/1KV的线路中,供输配电能之用(阻燃电缆适用于高层建筑、地铁、发电站、大型工矿企业等电缆敷设密度大,防火要求严格的地方)。
交联聚乙烯绝缘电力电缆
执行标准:交联聚乙烯绝缘电力电缆性能符合GB12706.3-1991等效采用IEC60502-1997,阻燃性能符合GB12666.5-1990等效采用IEC332-1992。(阻燃性能要求不适用于非阻燃型电缆)
使用特性:电缆的额定工作电压U0/U 0.6/1KV;试验电压(持续时间≤5min)3.5KV;电缆导体长期工作温度≤90℃;短路时(持续时间≤5s)电缆导体温度≤250℃;敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的20倍,多芯电缆应≥电缆外径的15倍;电缆敷设时环境温度≥0℃,低于0℃时,预先加温,敷设时不受落差限制。
型号及名称
注:阻燃型电缆型号前加“ZR”;耐火型电缆型号前加“NH”;无卤低烟型电缆型号前加“WD”。
性能参数:
不同土壤热阻系数下的载流量修正系数(土壤热阻系数:PT=1.0k.m/w)
不同环境温度下的载流量修正系数(空气为40℃,土壤为25℃)
电缆导体电阻、绝缘电阻、参考载流量
交联聚乙烯绝缘聚氯乙烯护套电力电缆外径
交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆外径
聚氯乙烯绝缘护套电力电缆
执行标准:交联聚乙烯绝缘电力电缆性能符合GB12706.2-1991等效采用IEC60502-1997,阻燃性能符合GB12666.5-1990等效采用IEC332-1992。(不适用于非阻燃型电缆)
使用特性:电缆的额定工作电压U0/U 0.6/1KV;试验电压(持续时间≤5min)3.5KV;电缆导体长期工作温度≤70℃;短路时(持续时间≤5s)电缆导体温度≤160℃;敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的10倍,铠装电缆应≥电缆外径的12倍。电缆敷设时环境温度≥0℃,低于0℃时,预先加温,敷设时不受落差限制。
型号及名称
注:阻燃型电缆型号前加“ZR”;耐火型电缆型号前加“NH”;无卤低烟型电缆型号前加“WD”。
技术指标:导体直流电阻与相同截面的交联电缆相同;成品电缆绝缘电阻换算到20℃≥36.7 MΩ.km;室温下经受交流50Hz,3.5KV5min 试验通过。
聚氯乙烯绝缘聚氯乙烯护套电力电缆外径
聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆外径
聚氯乙烯绝缘电力电缆载流量
注:空气温度为30℃;土壤温度为25℃;土壤热阻系数为1.2℃.m/W。
控制屏蔽电缆
本产品用于直流和交流50~60Hz,额定电压450/750V和600/1000V及以下控制、信号保护和测量线路,绝缘线芯采用编码分序,屏蔽型适用于500KV及以下变电站、发电站、发电厂控制线路,可避免系统受外界强电场干扰而产生误动作。
执行标准:GB9330-1998(参照采用IEC227耐压优于IEC227)-聚氯乙烯绝缘和护套控制电缆;企业标准-交联聚乙烯控制电缆。
使用特性:电缆导体长期允许工作温度≤70℃(交联聚乙烯≤90℃,耐热105℃的≤105℃);电缆敷设时环境温度≥0℃;敷设电缆时最小弯曲半径应≥电缆外径的8倍,铠装和铜带屏蔽型电缆应≥电缆外径的12倍。
技术指标:表1
表2
型号及名称
注:阻燃型电缆型号前加“ZR”;耐火型电缆型号前加“NH”;无卤低烟型电缆型号前加“WD”。规格表
规格表(续)
规格表(续)
规格表(续)
电子计算机用屏蔽控制电缆
本产品用于发电、冶金、石化等工矿企业集散系统、电子计算机系统、自动化系统的信号传输及检测仪器、仪表等连接用多对屏蔽电缆。
执行标准:企业标准等效采用英国标准BS5308-1986。
使用特性:电缆最高允许工作温度≤70℃(交联聚乙烯≤90℃,耐热105℃的≤105℃);电缆敷设时环境温度≥0℃;敷设电缆时最小弯曲半径应≥电缆外径的6倍,铠装和铜带屏蔽型电缆应≥电缆外径的12倍。
技术指标:
表1 导休技术参数
表2 主要技术性能
型号及名称
注:阻燃型电缆型号前加“ZR”;耐火型电缆型号前加“NH”;无卤低烟型电缆型号前加“WD”;软电缆型号后加“R”。规格表 (P2和P3屏蔽的电缆外径略小于表中的数据)
规格表(续) (P2和P3屏蔽的电缆外径略小于表中的数据)
本质安全电路用控制电缆
本产品具有低电容和低电感,有极好的屏蔽性能和搞干扰性能,因而防爆性能优于一般计算机电缆和控制电缆,它适用于有防爆要求场合的集散系统和自动化检测控制系统等电路中作微弱信号的传输用线,额定电压为:300/500V和450/750V。
执行标准:企业标准等效采用BS5308-1986。
使用特性:电缆导体长期允许工作温度≤70℃(交联聚乙烯≤90℃,耐热105℃的≤105℃);电缆敷设时环境温度≥0℃;敷设电缆时最小弯曲半径应≥电缆外径的6倍,铠装和铜带屏蔽型电缆应≥电缆外径的12倍。
技术指标:
型号及名称
