电气绝缘基础理论
高压试验-第二章 电气绝缘基础知识
电弧放电
放电电流密度大，温度高，具有亮而细长放电 弧道，弧道电阻小，似短路 放电回路阻抗大，放电时断时续
500千伏线路进行短路试验
火花放电
20
外电路阻抗大，压降大，间隙多次被击穿
电气绝缘基础知识
第一节 气体介质的绝缘特性
八、气体放电的不同形式
极不均匀电场环境中
电晕放电
空气间隙电场极不均匀，在电极附近强电场处 出现的局部空气游离发光现象，电流小，整个 空气间隙并未击穿，仍能耐受电压作用 电晕放电后压力增大，产生刷状放电
26
电气绝缘基础知识
第二节 液体介质的绝缘特性 电气设备对液体介质的要求 电气性能好：如绝缘强度高、电阻率 高、介质损耗及介电常数小（电容器则要 求介电常数高）； 散热及流动性能好：即粘度低、导热 好、物理及化学性质稳定、不易燃、无毒 等。
27
电气绝缘基础知识
第二节 液体介质的绝缘特性
一、液体绝缘介质的种类
矿物油
29
电气绝缘基础知识
第二节 液体介质的绝缘特性
一、液体绝缘介质的种类
有些纯净的植物油也具有良好的电气绝缘性能。 例如蓖麻油，由于其绝缘性能好，介电系数 ε 较 高，因此也可用作电力电容器的浸渍剂，此外， 如广泛使用的绝缘漆，也是由植物液体加工制成， 在变压器等电气设备中普遍使用。 由人工合成的液体绝缘材料。由于矿物绝缘油是 多种碳氢化合物的混合物，难以除净降低绝缘性 能的成分，且制取工艺复杂，易燃烧，耐热性低， 因而人们研究、开发了多种性能优良的合成油。 如有机硅油和十二烷基苯等。
流注理论：
前部电场加强Leabharlann 碰撞游离 反击发 复合电子崩
中部电场减弱 尾部电场加强
两侧
崩尾 产生光子
绝缘放电理论(附加)
-
+ n0 n dn
n = n0e
αd
αx
x dx d
当x=d时，到达阳极的电子数目为
n( d ) = n0 e
dn(d ) dn0 αd = ⋅ e → I = I 0 eαd dt dt
电子崩的电流以指数规律增长；当n0 =0时，I0=0，I=0，放电不能自持； 故仅有α过程，并不能产生自持放电。
2.1.3.1 pd值较小的情况
• 汤森理论的基本观点
• 二次电子的来源是正离子撞击阴极表面，使其表 面发生电子逸出 • 电离系数γ：一个正离子撞击阴极，从阴极上逸 出电子数目的平均值 • 理论上可能正离子发生碰撞电离的系数β
• 均匀电场中汤森自持放电判据
γ (e − 1) ≥ 1 ⇒ γe ≈ 1 ⇒ αd ≈ ln
放电的维持是否取决于外电离因素的存在
• 放电＝间隙被击穿？
2.1.2.2 电子崩的形成
• 电子崩
• 在电场作用下，电子在向阳极运动的过程中不断 发生碰撞电离，自由电子数目呈几何指数不断增 加，这一过程好象“雪崩”（avalanche）一样， 因此将所形成的电子流称为电子崩。
• 电子碰撞电离系数α
• 一个电子沿电场方向移动1cm平均发生的碰撞电 离次数
⎧均匀电场（场强大小处处相等、方向相同） ⎪ ⎧稍不均匀电场（自持放电必然导致击穿） 电场⎨ 不均匀电场⎨ ⎪ ⎩极不均匀电场（可发生自持放电且不导致击穿） ⎩
电场强度不均匀系数 f=Emax/Ea ，其中Emax为最大场强，Ea为平均场强 (f=2-4)
放电取决于场强大小; 在均匀电场中，达到自持放电场强即导致击穿； 对于相同的间隙距离，不均匀电场的放电电压低于均匀电场的放电 电压 放电能否导致击穿，还与电场不均匀程度大小等因素有关
电气绝缘基础知识
3、电压的极性对击穿电压的影响
对于极不均匀电场中的棒—板间隙，空气间隙的直流或冲击 击穿电压与棒极的极性有关，一般是负极性放电电压高。
4、电场的均匀程度对击穿电压的影响
电场越均匀，击穿电压越高
5、电极材料和光洁度对击穿电压的影响
例：铝极表面易发射电子，UF低；不锈钢电极的UF略高。
讨论： 断路器新电极为什么要进行老炼处理？
一、气体介质的绝缘特性
二、液体介质的绝缘特性
三、固体介质的绝缘特性
四、组合绝缘的耐电特性
第 二 章 电 气 绝 缘 基 础 知 识
一、空气间隙的击穿机理 1、电离 电离形式： a.碰撞电离b.光电离c.热电离 d.表面电离 2、空气间隙的击穿过程 少量带电粒子的碰撞游离—＞电子崩—＞流 注—＞流注接通两极形成击穿
弧道电阻很小，具有短路的性质。
3、火花放电 特点：放电回路的阻抗很大，限制放电电流，电极间空气间隙
的放电时断时续，出现断续的明亮火花。
4、电晕放电 特点：空气间隙电场极不均匀，在电极附近强电场处出现局部
空气游离发光现象，电流很小，整个空气间隙并未击穿，仍 能耐受住电压作用。
5、刷状放电（电压升高到一定程度电晕放电发展而成）
（1）分子尺寸大；（2）具有很强的负电性 尺寸大运动中易碰撞，自由行程短，运动电子无足够动能进行碰撞游离，不易击穿放电。 具有很强的负电性，中性分子易吸附电子成为负离子，使电子减少以提高击穿电压。
七、SF6气体绝缘特性
1、 SF6气体的电气绝缘强度与气体压力和棒极极性的关系 SF6气体在普通状态下是不燃、无嗅、无毒、无色的惰性气 体。正常情况下相对密度是空气的5倍。在均匀电场中，同 一个大气压力时，电气绝缘强度约为空气的2.3—3倍。
技术｜电气绝缘基础理论
技术｜电气绝缘基础理论2016-03-18绝缘是指利用绝缘材料和构件将电位不等的导体分隔开，使其没有电气连接以保持不同的电位，从而保证带电部件能够正常运行。
绝缘是电气设备结构中的重要组成部分。
具有绝缘作用的材料称为绝缘材料（电介质），电气设备的绝缘就是各种绝缘材料构成的。
电力系统正常运行时，电气设备绝缘是长期处在工作电压作用之下的。
但是，由于各种原因，电力线路中的电压有时会出现短时升高的现象，即产生过电压。
过电压可分为：雷电过电压和内过电压。
雷电过电压：由于设备遭受雷击造成的或在设备附近发生雷击而感应产生的过电压；内过电压有分为暂时过电压和操作过电压。
暂时过电压是由于系统中发生事故或发生谐振而引起的过电压；操作过电压是由于系统中的操作（投、切）引起的过电压。
过电压的作用时间虽然很短，但过电压的数值却大大超过正常工作电压，因此，易造成绝缘的破坏。
所以，设备绝缘应能耐受工作电压的持续作用外，还必须能耐受过电压的作用。
为了电气设备安全可靠地运行，除应搞清楚过电压的数值、波形等参数并设法降低或限制作用于设备上的过电压的数值外，还要保证及提高绝缘本身的耐受电压，这两个方面就构成了高电压技术的主要内容。
如何保证及提高设备绝缘的耐受电压，设计出先进的绝缘结构则是高电压绝缘所讨论的内容。
在工作电压和过电压作用下，绝缘会发生电导、极化、损耗、老化、放电击穿等现象。
为了设计出技术先进、经济合理而又安全可靠的绝缘结构，首先必须掌握各类绝缘材料在电场作用下的电气物理性能，绝缘材料在强电场中的击穿特性及其规律尤为重要。
只有知道了绝缘材料本身耐受电压的规律之后，才能进行绝缘的设计（考虑绝缘结构、选择绝缘距离或绝缘厚度等）。
其次，绝缘的破坏决定于作用在其上的电场强度，在满足电气设备基本要求的前提下，应设法改善绝缘结构，使其电场分布尽可能地均匀，以减少电场强度。
另外，采用新型绝缘材料。
电气设备必须在常年使用中保持高度的可靠性，为此，必须对设备按设计的规格进行各种试验。
电气绝缘基础知识
UF=f(ps)
三.不均匀电场中气隙的放电特性
1.电晕放电
一定电压作用下,在曲率半径小的电极附近发生局部 游离,并发出大量光辐射,有些像日月的晕光,称为电晕 放电. 电晕起始场强 电晕起始电压 开始出现电晕时电极表面的场强 开始出现电晕时的电压
电晕放电是极不均匀电场所特有的一种自持放电形式
2. 伏秒特性 (1) 定义
(3)气体放电规律：由非自持放电 发展为自持放电。
1）非自持放电：依靠 外界电离维持的放电。
(4)气体间隙 放电分为
2）自持放电：依靠电 场本身的作用维持的 放电
二.气体放电的两个理论
1.汤逊放电理论. 适用条件:均匀电场,低气压,短间隙 实验装置
2.流注理论
(1).在ps乘积较大时,用汤逊理论无法解释的几种现象
A
正确 错误
B
提交
五、影响气体间隙击穿电压的因素
1、气体的状态：湿度大，击穿电压增大。 2、电压作用时间：均匀电场与时间无关；雷电比工频 击穿电压高很多。 3、电压的极性：棒板间隙与极性有关。 4、电场均匀程度：越均匀击穿电压越高。 5、电极材料和光洁度：铝电极比不锈钢的击穿电压低， 越光洁击穿电压越高。 6、不同气体种类：如SF6气体
电子从金属电极表面逸出来的过程 称为表面游离
单选题
气体热状态下引起的电离称为（ ）。
A
碰撞电离
光电离 热电离 表面电离
B
C
D
提交
(4)去游离 a.扩散 b.复合 带电质点从高浓度区域向低浓度区域运动. 正离子与负离子相遇而互相中和还原成中性原子 电子与原子碰撞时,电子附着原子形成负离子
c.附着效应
4. 高度的影响
随着高度增加,空气逐渐稀薄,大气压力及空气 相对密度下降,间隙的击穿电压也随之下降.

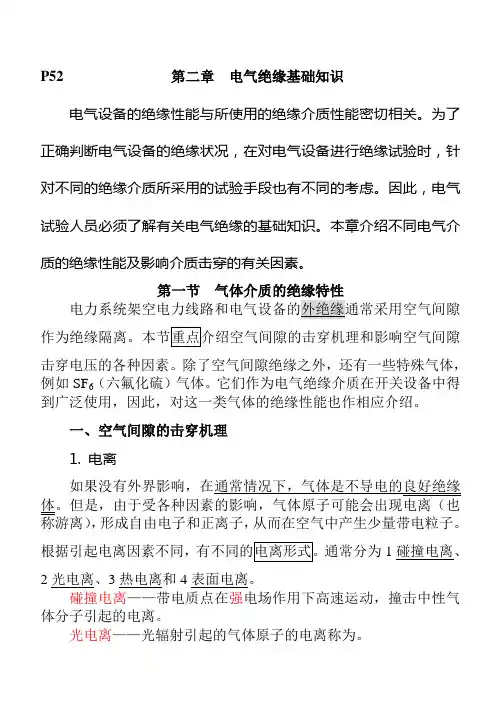

特种作业电工2(第二章-电气绝缘基础知识)5.31改
P52第二章电气绝缘基础知识电气设备的绝缘性能与所使用的绝缘介质性能密切相关。
为了正确判断电气设备的绝缘状况，在对电气设备进行绝缘试验时，针对不同的绝缘介质所采用的试验手段也有不同的考虑。
因此，电气试验人员必须了解有关电气绝缘的基础知识。
本章介绍不同电气介质的绝缘性能及影响介质击穿的有关因素。
第一节击穿电压的各种因素。
除了空气间隙绝缘之外，还有一些特殊气体，例如SF6（六氟化硫）气体。
它们作为电气绝缘介质在开关设备中得到广泛使用，因此，对这一类气体的绝缘性能也作相应介绍。
一、空气间隙的击穿机理1. 电离如果没有外界影响，在通常情况下，气体是不导电的良好绝缘体。
但是，由于受各种因素的影响，气体原子可能会出现电离（也，形成自由电子和正离子，从而在空气中产生少量带电粒子。
根据引起电离因素不同，通常分为1碰撞电离、2光电离、3热电离和4表面电离。
碰撞电离——带电质点在强电场作用下高速运动，撞击中性气体分子引起的电离。
光电离——光辐射引起的气体原子的电离称为。
表面电离（或表面发射）——在外界因素作用下，电子可能从电极表面逸出。
引起表面发射电子的因素有多种，例如在强电场作用下，可使阴极表面释放出电子；正离子快速运动碰撞阴极表面，也可能使阴极释放出电子；金属表面受到光照射也会放射电子。
热电离——是指气体热状态下引起的电离过程。
例如，在高温下，气体质点高速运动，互相碰撞产生碰撞电离。
此外，高温气体的热辐射也能引起光电离。
2. 空气间隙的击穿过程由于受各种电离因素的影响，空气间隙中会产生少量带电粒子。
在电场作用下，这些带电质点沿电场方向运动。
如果空气间隙上施加的电压足够高，电场强度足够大，带电粒子的运动速度加快，出现强烈的碰撞电离，形成电子崩。
由许多电子崩产生大量正负带电质点形成的游离通道称为“流注”。
当流注发展到把空气间隙两极接（1）碰撞电离。
空气间隙中，处于电场中的带电质点，除了经常作不规则的热运动外，还受极间电压电场力的作用，沿电场方向运动，并不断加速积累动能。
电气绝缘基础知识
电气绝缘基础知识电气绝缘是指在高电压、高电流和强磁场环境中，能够保持电路之间的绝缘状态，保证电路中电子设备的正常运行。
电气绝缘是现代电子工程和电力系统中不可或缺的基本要求。
一、电气绝缘的原理电气绝缘的原理主要基于两个因素：电导率和介电常数。
电导率是指材料传导电流的性能，而介电常数则表示材料在电场中的极化能力。
电气绝缘材料通常具有较高的电导率和介电常数，能够有效地阻挡电流的通过，从而保持电路之间的绝缘状态。
二、电气绝缘材料的选择在选择电气绝缘材料时，需要考虑其电气性能、机械性能、耐候性和环境适应性等方面。
常用的电气绝缘材料包括：塑料、橡胶、陶瓷、玻璃等。
不同的材料具有不同的特点和应用场景，需要根据具体需求进行选择。
三、电气绝缘的测试为了保证电气绝缘的性能和质量，需要进行一系列的测试。
其中包括：耐电压测试、绝缘电阻测试、介质损耗测试等。
耐电压测试是为了检验电气绝缘材料在高压电场中的绝缘性能；绝缘电阻测试是为了检测材料的电阻值和绝缘性能；介质损耗测试则是为了评估材料的损耗因子和绝缘性能的稳定性。
四、电气绝缘的重要性电气绝缘是保证电力系统安全运行的重要因素之一。
如果电气绝缘失效，会导致电路短路、设备损坏甚至人员伤亡等严重后果。
因此，加强电气绝缘的维护和管理，是保障电力系统和电子设备安全运行的重要措施。
电气绝缘是电力系统和电子设备正常运行的基础，需要充分了解其原理、材料选择、测试方法和重要性等方面。
只有做好电气绝缘的维护和管理，才能确保电力系统和电子设备的安全稳定运行。
一、电气CAD概述电气CAD，全称电气计算机辅助设计，是计算机技术应用于电气工程领域的一种新型设计方法。
它使得电气工程师能够更高效地进行设计、模拟和分析，极大地提高了设计效率和质量。
二、电气图的基本组成电气图主要由以下几个基本元素构成：1、图纸：电气图的基础，通常由一张或若干张图纸组成，用来表示各种电气元件、设备以及它们之间的连接关系。
2、元件：包括各种电气元件，如电阻、电容、电感、开关、电机等。
电气绝缘的基础知识解读
影响气体放电的因素
1.
2.
① a.
b.
电场的分布形式的影响：气体间隙的击穿 电压与间隙的电场分布的是均匀有关，电 场越是均匀，气体的击穿电压就越高。 电压波形的影响 工频电压作用下的气体击穿 间隙的长度小于2m是击穿电压为：380400kv/m 间隙的长度大于2m时，且极性不同时， 击穿电压的差别很大。
电气绝缘的基本知识
（一）电介质的相关知识 1.电介质的概念：绝缘材料就是电介质. 2.电介质的分类：电介质有固体电介质、液 体电介质和气体电介质 3.电介质的击穿：电介质在电压的作用下， 由良好的绝缘状态变为导电状态的现象 叫击穿。 4.击穿电压：介质击穿时的最低电压叫击穿 电压
气体放电的基本物理过程
提高固体介质击穿电压的措施
改进工艺
改善电场分布 改善电极的形状 改善工作条件
液体电介质的绝缘强度
1.液体电介质的击穿过程 液体中的杂质 （电场）极化 顺次排列
搭成杂质“小桥” “小桥”端部击穿 击
穿强度下降 击穿贯穿两极 击穿
液体中的气泡 碰撞游离电能损
耗 产生热量 体积增大气泡互 相连接 形成气泡“小桥” “小桥”放 电 贯穿两极 介质击穿
电子崩理论 1.气体放电的概念：气体从良好的绝缘状态 变为导电状态的现象。 2.电子崩理论： 气体（光照、射线）的作用下， 少量的 带电质点（电场）形成微弱的电流 碰撞中性原子
原子解离
过程继续……产生大量的自由电荷…… 象雪崩一样发展形成电子崩电子崩汇合
形成流注流注贯通两极形成放电通道 导致击穿。
3.减少带电质点，采用高真空 4.使用高耐电强度的气体
固体绝缘材料的沿面放电
电气绝缘基本知识
• 绝缘耐压强度：绝缘体两端所加的电压越高，材 料内电荷受到的电场力就越大，越容易发生电离
碰撞，造成绝缘体击穿。使绝缘体击穿的最低电 压叫做这个绝缘体的击穿电压。使1毫米厚的绝缘 材料击穿时，需要加上的电压千伏数叫做绝缘材
料的绝缘耐压强度，简称绝缘强度。由于绝缘材
料都有一定的绝缘强度，各种电气设备，各种安
•
第三位数字为耐热等级代号;
•
第四位数字为同一种产品的顺序号， 用以表示
配方、 成分或性能上的差别。
• 电气设备绝缘可分为自恢复绝缘和非自恢 复绝缘两大类。自恢复绝缘的绝缘性能破 坏后可以自行恢复，一般是指空气间隙和 与空气接触的外绝缘。非自恢复绝缘放电 后其绝缘性能不能自行恢复，通常是由固 体介质、液体介质构成的设备内绝缘。
引起的，器件周围环境的污染能加速这一变化。
•
因此在确定端子爬电距离时要考虑工作电压
的大小、污染等级及所运用的绝缘材料的抗爬电
特性。根据基准电压、污染等级及绝缘材料组别
来选择爬电距离。基准电压值是从供电电网的额
二、绝缘劣化影响因素
三、绝缘试验
四、绝缘距离
• 1、 安全距离包括电气间隙（空间距离）， 爬电距离（沿面距离）和绝缘穿透距离。 2、 电气间隙：两相邻导体或一个导体与相 邻电机壳表面的沿空气测量的最短距离。 3、 爬电距离：两相邻导体或一个导体与相 邻电机壳表面的沿绝绝缘表面测量的最短 距离。
• 3、确定污染等级； • 4、确定绝缘类型（基本绝缘、附加绝缘、
加强绝缘）
IEC664A：1985《电气间隙与爬电距离》
爬电距离
•
在绝缘材料表面会形成泄漏电流路径。若这
些泄漏电流路径构成一条导电通路，则出现表面
电气绝缘基础必学知识点
电气绝缘基础必学知识点
1. 绝缘材料的种类和特性：常见的电气绝缘材料有塑料、橡胶、纸、绝缘漆等，它们具有不导电、耐高温、绝缘强度高的特点。
2. 绝缘材料的工作原理：绝缘材料能阻断电流的流动，通过在电场中形成隔离层来实现绝缘效果。
3. 绝缘材料的电气强度和击穿电压：电气强度是指绝缘材料能承受的最大电场强度，击穿电压是指绝缘材料发生击穿的最低电压。
4. 绝缘材料的绝缘阻抗：绝缘材料的绝缘阻抗是指在电场中绝缘材料对电流的阻碍能力，通常用来评估绝缘材料的绝缘性能。
5. 绝缘材料的耐热性能：绝缘材料的耐热性能是指在高温环境下绝缘材料的绝缘性能是否保持稳定。
6. 绝缘材料的湿度特性：湿度对绝缘材料的绝缘性能有一定的影响，因此绝缘材料的湿度特性是评估其在潮湿环境下的绝缘性能的一个重要指标。
7. 绝缘材料的应用范围：电气绝缘材料广泛应用于电力系统、电机、电器设备等领域，用于保护电器设备不受电场的干扰和损坏。
8. 绝缘材料的选择和应用注意事项：在选择和应用绝缘材料时，需要考虑其绝缘性能、耐热性能、耐湿性能等因素，并根据具体应用场景进行合理选择。
9. 绝缘材料的维护和检测方法：绝缘材料需要定期进行维护和检测，
可以采用绝缘电阻测试、局部放电检测等方法来评估绝缘材料的绝缘性能是否正常。
10. 绝缘材料的故障分析和处理方法：当绝缘材料发生故障时，需要进行故障分析并采取相应的处理措施，以确保电器设备的安全运行。
电气绝缘的基础知识解读
? 电压作用种类的影响：Uj 冲〉uj 直〉uj工
提高固体介质击穿电压的措施
? 改进工艺 ? 改善电场分布 ? 改善电极的形状 ? 改善工作条件
液体电介质的绝缘强度
? 1.液体电介质的击穿过程 ? 液体中的杂质 （电场）极化 ? 顺次排列 ? 搭成杂质“小桥” ? “小桥”端部击穿 ?
? 2.沿面闪络：沿面闪络发展到固体介质整个表 面空气层击穿时，称为沿面闪络。
? 3.影响沿面放电电压的因素： a. 大气的湿度和绝缘表面的吸潮都会使得沿面放
电电压下降。 b. 绝缘表面的光洁度：表面不光洁电场分布不均
匀，使得击穿电压下降。 c. 导体与绝缘之间的间隙形成气隙，从而使得击
穿电压降低 d. 介质表面的污染，也会使得击穿电压下降。
② 温度的影响： a. 当温度小于 -5度时，小桥不易形成，击穿电
压较高 b. -5~0度时。“小桥”容易形成，击穿电压低 c. 0~80度之间，随着水的溶解，密度下降，“小
桥”不易形成，击穿电压升高， 60~80度击穿电 压最高。 d. 大于80度之后，形成气泡“小桥”击穿电压降 低
③ 电压作用时间的影响：电压作用时间越短， “小桥”不易形成，击穿电压就越高。
固体电介质的击穿
? 1.电击穿：电压使得介质碰撞游离，形成电 子崩 引起的击穿
? 2.热击穿：由于发热而引起损耗造成的击穿
? 3.电化学击穿：在电 、热、 化学的综合作 用下而引起的击穿。
影响固体电介质击穿电压的因素
? 1.电压作用时间的影响：电压作用时间越长 击穿电压就越低
? 2.温度的影响：温度较高时，介质的击穿电 压随温度的升高而降低
电气绝缘基础知识
高压电气设备是电力系统中的重要组成部分，主要承担着输送电能和分
配电能的任务。
02
高压电气设备的绝缘要求
由于高压电气设备的工作电压较高，因此对绝缘的要求也更高，需要采
用高性能的绝缘材料和绝缘结构，以确保设备的安全运行。
03
高压电气设备绝缘的案例
例如，高压开关柜是高压电气设备的一种，其绝缘结构主要包括绝缘隔
工业电气设备的绝缘要求
工业电气设备的绝缘要求需要具备耐高温、耐腐蚀、耐老化等特点，能够长期稳定地运 行。
工业电气设备绝缘的案例
例如，变压器是工业电气设备的一种，其绝缘材料需要能够承受高温和电场的考验，同 时还需要具有良好的机械性能和电气性能。
05
电气绝缘安全与维 护
绝缘安全措施
01
02
03
保持设备清洁
耐压测试
总结词
耐压测试是评估电气绝缘材料耐受电压能力的重要手段之一，通过施加高于正常工作电压的试验电压 ，检测绝缘材料的耐压性能。
详细描述
耐压测试通常采用高压电源和相应的测试电路，将被测绝缘材料置于电极之间，施加逐渐升高的试验 电压，观察绝缘材料是否发生击穿或闪络现象。
局部放电测试
总结词
局部放电测试是评估电气绝缘材料性能 的重要手段之一，通过检测绝缘材料内 部的局部放电现象，判断其绝缘性能的 好坏。
总结词
气体绝缘材料具有高绝缘性能，广泛 应用于高压电气设备中。
详细描述
气体绝缘材料主要包括空气、氮气、 六氟化硫等，具有良好的电气绝缘性 能，能够承受高电压，且不易燃易爆 ，安全性高。
液体绝缘材料
总结词
液体绝缘材料具有优异的电气性能和稳定性，是电力设备中的重要组成部分。
详细描述
公共基础知识电气绝缘基础知识概述
《电气绝缘基础知识综合性概述》一、引言在现代社会中，电气设备的广泛应用使得电气绝缘成为至关重要的领域。
从家庭用电设备到大型工业设施，电气绝缘的可靠性直接关系到设备的安全运行、人员的生命安全以及电力系统的稳定。
本文将深入探讨电气绝缘的基础知识，包括基本概念、核心理论、发展历程、重要实践以及未来趋势，为读者提供一个全面而深入的理解。
二、电气绝缘的基本概念（一）定义电气绝缘是指利用不导电的物质将带电体隔离或包裹起来，以防止电流泄漏和触电事故的发生。
绝缘材料通常具有高电阻率，能够阻止电流的流动。
（二）作用1. 防止触电：确保人员在接触电气设备时不会受到电击。
2. 保护设备：防止电气设备因短路、漏电等故障而损坏。
3. 保证电力系统的稳定运行：减少电气故障对整个电力系统的影响。
（三）绝缘材料的分类1. 固体绝缘材料：如橡胶、塑料、陶瓷、玻璃等。
2. 液体绝缘材料：如变压器油、电容器油等。
3. 气体绝缘材料：如空气、六氟化硫等。
三、电气绝缘的核心理论（一）电阻率与电导率电阻率是衡量材料导电性能的物理量，电阻率越大，材料的导电性能越差，绝缘性能越好。
电导率则是电阻率的倒数，电导率越大，材料的导电性能越好。
（二）介电常数与介质损耗介电常数是衡量材料在电场作用下储存电能能力的物理量。
介质损耗是指在电场作用下，绝缘材料由于内部的电导和极化等原因而产生的能量损耗。
（三）击穿电场强度当电场强度超过一定值时，绝缘材料会发生击穿，失去绝缘性能。
击穿电场强度是衡量绝缘材料耐压能力的重要指标。
四、电气绝缘的发展历程（一）早期发展在人类早期的电气应用中，主要使用天然材料如丝绸、橡胶等作为绝缘材料。
随着电力工业的发展，对绝缘材料的性能要求不断提高。
（二）近代发展19 世纪中叶，随着电磁学理论的建立和电力工业的兴起，电气绝缘技术得到了迅速发展。
合成橡胶、塑料等新型绝缘材料开始出现，并逐渐取代了天然材料。
（三）现代发展20 世纪以来，随着科技的进步，电气绝缘技术不断创新。
电气绝缘基础知识
04 电气绝缘应用与案例
输配电系统中的电气绝缘
输配电系统是电力系统的重要组成部分，电气绝缘在输配电系统中具有至关重要的 作用。
输配电系统中的电气绝缘主要涉及电缆、变压器、开关设备、互感器等设备的绝缘 材料和绝缘结构。
这些设备的绝缘材料和绝缘结构必须具备优异的电气性能、耐热性能、耐老化性能 和机械性能，以确保设备的安全稳定运行。
陶瓷绝油
绝缘油主要指变压器油和电缆油，具有良好的电气性能和耐热性能，常用于变压器、电缆等电气设备 中作为绝缘介质。
绝缘油在使用过程中应保持清洁，避免杂质和水分混入，以保证其电气性能。
绝缘气体
绝缘气体主要用于高压电气设备中，如气体绝缘开关柜。 常用的绝缘气体包括空气、氮气、六氟化硫等。它们具有 良好的电气性能和灭弧性能，能够提高开关设备的绝缘性 能和灭弧能力。
总结词
耐电压强度是指绝缘材料在一定时间内承受 的最高电压值而不发生击穿现象的能力。
详细描述
耐电压强度是衡量绝缘材料电气强度的重要 参数。耐电压强度越高，说明绝缘材料的电 气强度越好，能够承受更高的电压而不发生 击穿。在电气设备中，耐电压强度的测试是 评估其绝缘性能的重要手段之一。
电老化与热老化
总结词
电老化与热老化是影响电气绝缘性能的两个 重要因素。
详细描述
电老化是由于电场的作用导致绝缘材料性能 逐渐劣化的过程。热老化则是由于温度的作 用使绝缘材料逐渐老化的过程。电老化和热 老化会导致绝缘材料的性能下降，影响电气 设备的正常运行。因此，在电气设备的使用 过程中，应关注电老化和热老化的影响，采
取相应的措施进行维护和保养。
电气绝缘基础知识
contents
目录
电气工程基础下 绝缘
决定极性要看表面电场较强的那个电极所具有 的电位符号： ➢在两个电极几何形状不同时，极性取决于曲 率半径较小的那个电极的电位符号，如“棒-板” 气隙。 ➢在两个电极几何形状相同时，极性取决于不 接地的那个电极上的电位，如“棒-棒”气隙。
41
下面以电场极不均匀的“棒-板”气 隙（短间隙，间隙距离小于1米）为例， 说明极不均匀电场中放电的极性效应。
子数目越来越多，最终导致击穿。 适用范围：
21
五 气体放电的主要类型－辉光放电
22
气体放电的主要类型－电弧放电
23
气体放电的主要类型－火花放电
24
气体放电的主要类型－电晕放电
25
六 气体放电的流注理论
以实验为基础，考虑了高电压、长间隙情况下不 容忽视的若干因素对气体放电过程的影响
26
气体放电的流注理论
7
名词解释之一：电子平均自由行程
定义：一个电子在与气体分子相邻两次碰撞之间 自由地通过的平均行程。与气体分子的大小和密 度有关。
8
名词解释之二：激励
定义：原子在外界因素作用下，其电子从处在距 原子核较近的低能态轨道跃迁到离核较远的较高 能态的轨道的过程。
如果原子获得的外加能量足够大，其电子将摆脱 原子核的约束而成为自由电子。
61
（2）伏秒特性
冲击击穿特性最好 用电压和时间两个 参量来表示，这种 在“电压－时间” 坐标平面上形成的 曲线，通常称为伏 秒特性曲线，它表 示该气隙的冲击击 穿电压与放电时间 的关系。如图所示：
62
实际的伏秒特性曲线如图1-19所示，是一个以 上、下包线为界的带状区域。通常取50％伏秒 特性或平均伏秒特性曲线来表征一个气隙的冲 击击穿特性。
36
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述
绝缘是指利用绝缘材料和构件将电位不等的导体分隔开，使其没有电气连接以保持不同的电位，从而保证带电部件能够正常运行。
绝缘是电气设备结构中的重要组成部分。
具有绝缘作用的材料称为绝缘材料（电介质），电气设备的绝缘就是各种绝缘材料构成的。
一、绝缘基础知识
绝缘是指利用绝缘材料和构件将电位不等的导体分隔开，使其没有电气连接以保持不同的电位，从而保证带电部件能够正常运行。
绝缘是电气设备结构中的重要组成部分。
具有绝缘作用的材料称为绝缘材料（电介质），电气设备的绝缘就是各种绝缘材料构成的。
电力系统正常运行时，电气设备绝缘是长期处在工作电压作用之下的。
但是，由于各种原因，电力线路中的电压有时会出现短时升高的现象，即产生过电压。
过电压可分为：雷电过电压和内过电压。
雷电过电压：由于设备遭受雷击造成的或在设备附近发生雷击而感应产生的过电压；内过电压有分为暂时过电压和操作过电压。
暂时过电压是由于系统中发生事故或发生谐振而引起的过电压；操作过电压是由于系统中的操作（投、切）引起的过电压。
过电压的作用时间虽然很短，但过电压的数值却大大超过正常工作电压，因此，易造成绝缘的破坏。
所以，设备绝缘应能耐受工作电压的持续作用外，还必须能耐受过电压的作用。
为了电气设备安全可靠地运行，除应搞清楚过电压的数值、波形等参数并设法降低或限制作用于设备上的过电压的数值外，还要保证及提高绝缘本身的耐受电压，这两个方面就构成了高电压技术的主要内容。
如何保证及提高设备绝缘的耐受电压，设计出先进的绝缘结构则是高电压绝缘所讨论的内容。
在工作电压和过电压作用下，绝缘会发生电导、极化、损耗、老化、放电击穿等现象。
为了设计出技术先进、经济合理而又安全可靠的绝缘结构，首先必须掌握各类绝缘材料在电场作用下的电气物理性能，绝缘材料在强电场中的击穿特性及其规律尤为重要。
只有知道了绝缘材料本身耐受电压的规律之后，才能进行绝缘的设计（考虑绝缘结构、选择绝缘距离或绝缘厚度等）。
其次，绝缘的破坏决定于作用在其上的电场强度，在满足电气设备基本要求的前提下，应设法改善绝缘结构，使其电场分布尽可能地均匀，以减少电场强度。
另外，采用新型绝缘材料。
二、绝缘的缺陷及试验种类
电气设备必须在常年使用中保持高度的可靠性，为此，必须对设备按设计的规格进行各种试验。
在制造厂有：对所有原材料的试验，制造过程的中间试验，产品定型及出厂试验；在使用场合有：安装后的交接试验，使用中为维护运行安全而进行的绝缘预防性试验等。
通过试验，掌握电气设备绝缘情况，可保证产品质量或及早发现其缺陷，从而进行相应的维护与检修，以保证设备的正常运行。
电气设备的绝缘缺陷，有些是制造时潜伏下的，另一些则是运行中在外界作用影响下发展起来的，即累积效应。
外界作用有：工作电压、过电压、大气影响（如潮湿等）、机械力、热、化学等，当然这些外界作用的影响程度亦和制造质量有关。
目前，还不能做到使电气设备的绝缘在运行中不发生明显的劣化，所以，在电力系统中经常进行预防性试验，及时发现缺陷，可减少许多事故的发生。
绝缘的缺陷通常可分为两大类
第一类：集中性缺陷。
例如悬式绝缘子的瓷质开裂；发电机绝缘局部磨损、挤压破裂；电缆由于局部有气隙在工作电压作用下发生局部放电而损坏，以及其他的机械损伤、受潮等。
第二类是分布性的缺陷，指电气设备整体绝缘性能下降，如电机、变压器、套管等绝缘中的有机材料受潮、老化、变质等等。
绝缘内部有上述两种类型缺陷后，它的特性就往往发生一定的变化。
这样，我们就可以通过一些试验把隐藏的缺陷检查出来。
绝缘试验
绝缘特性试验
（非破坏性试验）
绝缘电阻试验
介质损失角正切值的试验
局部放电试验
介质损失角正切值的局部放电试验
绝缘耐压试验
交流电压试验
直流电压试验
雷电冲击电压试验
操作冲击电压试验
绝缘特性试验亦称非破坏性试验，是指在较低的电压下或使用其他不会损伤绝缘的办法来测
量绝缘的各种特性，从而判断绝缘内部有无缺陷。
实践证明，这类方法是有效的，但目前还不能只靠它来可靠地判断绝缘的耐压水平。
绝缘耐压试验亦称破坏性试验，这类试验对绝缘的考验是严格的，特别是能揭露那些危险性较大的集中性缺陷，它能保证绝缘有一定的水平或裕度，缺点是可能会在耐压试验时给绝缘造成一定的损伤。
耐压试验是在绝缘特性试验之后才进行，如果非破坏性试验已表明绝缘存在不正常情况，则必须在查明原因并加以消除后再进行耐压试验，以避免不应有的击穿。
例如套管大修时，当用非破坏性试验判断出绝缘受潮后，首先是进行干燥，待受潮现象消除后才做耐压试验。
以上主要内容主要介绍各种绝缘试验方法的基本原理以及能发现什么样的缺陷。
在具体判断电气设备的绝缘状况时，应注意对各项试验结果进行综合判断，并注意和历史资料（出厂及往年数据）以及该设备的其它相进行互相比较。
为便于历次试验结果相互比较，最好在相近温度和试验条件下进行试验，以免因温度换算带来误差。
试验应尽量在良好天气下进行，执行标准有：
GB50150--2006《电气装置安装工程电气设备交接试验标准》
DL/T596--1996《电力设备预防性试验规程》
DL/T393--2010《输变电设备状态检修试验规程》
状态检修工作的核心是确定设备的状态，依据设备的状态开展相应的试验、检修工作。
“应修必修，修必修好”。
三、高压设备的绝缘水平及试验方法
高压设备绝缘能否安全可靠地运行，起主要作用的是其耐受电压的能力。
各种额定电压等级的设备，绝缘都需要具有相应的耐受电压的能力。
设备绝缘耐受电压能力的大小称为绝缘水平。
电气身背的绝缘水平应保证绝缘在最大工作电压的持续作用下和过电压的短时作用下都能安全运行。
影响绝缘水平的因素有：
（1）工作电压的持续作用下的老化是决定绝缘使用寿命的主要条件；
（2）雷电过电压下的冲击，时间短但数值高；
（3）暂时过电压下的冲击，如谐振，持续时间较长；
（4）操作过电压下的冲击。
对绝缘水平考核的试验方法有：
（1）雷电过电压试验--雷电冲击电压模拟装置；
（2）操作冲击试验—操作冲击试验模拟装置；
（3）工频电压等效试验为了检验绝缘在暂时过电压作用下运行的可靠性，通常用短时工频电压等效地来进行试验，判断其绝缘水平的高低。
各种设备的一分钟耐压就是根据电力系统中内过电压的大小制定的。
其最大的有点就是适合于在现场进行设备的试验。
我国现行的绝缘预防性试验项目：
（1）测定绝缘电阻；
（2）测量泄露电流；
（3）直流耐压试验；
（4）测量介损（介质损耗角正切值δ）；
（5）绝缘油介电强度试验；
（6）微量水分测定；
（7）油中溶解气体色谱分析；
（8）局部放电试验；
（9）交流耐压试验。
以上试验均是在停电（离线）状态下进行，通过试验预判电气设备的绝缘性能。
通常绝缘要开展三个项目：
事故抢修---亡羊补牢；
预防性试验---居安思危；
状态检修---需修即修。
