镀锌钢管焊接规范

镀锌钢管焊接规范

镀锌钢管焊接规范篇一:镀锌管的焊接质量控制城市燃气输配镀锌管的焊接质量控制摘要:本文探讨了镀锌管的焊接工艺及焊接质量控制方法,对保证燃气输送的安全提供了保障关键词:镀锌焊接质量控制一、概述镀锌钢广泛运用于各行各业,采用镀锌钢的好处是利用在空气中能够形成致密氧化物保护层的金属锌来保护内部的钢结构。

在被焊接、划伤的情况下,由于Zn-Fe原电池的存在,相对活泼的镀锌部分可以作为牺牲阳极,延缓钢铁的锈蚀,同时各个结构死角均能到达,耐腐蚀性良好。

在西气东输工程末端市场--居民用户楼栋输气中,大量采用了镀锌管。

由于传统的镀锌管丝扣连接容易泄露,造成维护工作量大,明装管影响建筑外观等缺点,寻求新的连接方式是必然的选择。

焊接由于其密封性好,强度高等优点为部分城市燃气工程所采用。

然而由于镀锌层的存在,在焊接中容易产生裂纹、气孔、夹渣,使较难得到良好的焊接质量。

因此,怎样保证焊接质量,成为镀锌管安装的一个关键。

二、镀锌钢的焊接特点镀锌钢一般是在低碳钢外镀一层锌,镀锌层一般在20um厚。

锌的熔点在419℃,沸点908℃左右。

在焊接中,锌熔化成液体浮在熔池表面或在焊缝根部位置。

锌在铁中具有较大固溶度,锌液体会沿晶界深入浸蚀焊缝金属,低熔点锌形成“液体金属脆化”。

同时,锌与铁可形成金属间脆性化合物,如Fe3Zn10(δ相),FeZn10(ε相)等。

这些脆性相使焊缝金属塑性降低,在拉应力作用下而产生裂纹。

如果焊接角焊缝,尤其是T形接头的角焊缝最容易产生穿透裂纹。

镀锌钢焊接时,坡口表面及边缘处的锌层,在电弧热作用下,产生氧化、熔化、蒸发以至挥发出白色烟尘和蒸汽,极易引起焊缝气孔。

由于氧化而形成的ZnO,其熔点较高,约1800℃以上,若在焊接过程中参数偏小,将引起ZnO夹渣。

同时,由于Zn成为脱氧剂,产生FeO-MnO或FeO-MnO-SiO2低熔点氧化物夹渣。

如果选择焊接规范不合适,操作手法不当,很容易使焊缝边缘处的镀锌层熔化以至扩大熔化区域,有可能破坏镀锌层,尤其是在拉长电弧和大幅度摆动操作情况下,增宽熔化区域,破坏镀锌层更为严重。

三种焊管生产工艺流程

三种焊管生产工艺流程

三种焊管生产工艺流程钢管生产技术的发展开始于自行车制造业的兴起,19世纪初期石油的开发,两次世界大战期间舰船、锅炉、飞机的制造,第二次世界大战后火电锅炉的制造,化学工业的发展以及石油天然气的钻采和运输等,都有力地推动着钢管工业在品种、产量和质量上的发展。

通常钢管按照生产方法,分为无缝钢管和焊接钢管两种类型,无缝钢管前期已经为大家介绍了,这次主要给大家介绍焊接钢管。

焊接钢管即有缝钢管,其生产是将管坯(钢板和钢带)用各种成型方法弯卷成要求的横断面形状和尺寸的管筒,再用不同的焊接方法将焊缝焊合而得到钢管的过程。

相比于无缝钢管焊管具有产品精度高,尤其是壁厚精度、主设备简单,占地小、生产上可以连续化作业、生产灵活、机组的产品范围宽等特点。

一、螺旋钢管生产工艺大致如下:1、螺旋钢管原材料即带钢卷、焊丝、焊剂。

2、成型前带钢经过矫平、剪边、刨边,表面清理输送和予弯边处理。

3、采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求,管径、错边量和焊缝间隙都得到严格的控制。

4、切成单根钢管后,每批钢管头三根要进行严格的首检制度,检查焊缝的力学性能,化学成份,溶合状况,钢管表面质量以及经过无损探伤检验,确保制管工艺合格后,才能正式投入生产。

二、直缝埋弧焊管:而直缝埋弧焊管(LSAW)一般是以钢板为原料,经过不同的成型工艺,采用双面埋弧焊接和焊后扩径等工序形成焊管。

主要设备有铣边机、预弯机、成型机、预焊机、扩径机等。

同时直缝埋弧焊管的成型型方式有UO(UOE)、RB(RBE)、JCO (JCOE)等多种。

将钢板在成型模内先压成U 形,再压成O 形,然后进行内外埋弧焊,焊后通常在端部或全长范围扩径(Expanding)称为UOE 焊管,不扩径的称为UO 焊管。

将钢板辊压弯曲成型(Roll Bending),然后进行内外埋弧焊,焊后扩径为RBE 焊管或不扩径为RB 焊管。

将钢板按J 型-C 型-O 型的顺序成型,焊后进行扩径为JCOE 焊管或不扩径为JCO 焊管UOE直缝埋弧焊管成型工艺:UOE直缝埋弧焊钢管成型工艺的三大主成形工序包括:钢板预弯边、U 成型及O 成型。

焊接钢管的生产工艺设备和工艺流程

焊接钢管的生产工艺设备和工艺流程

焊接钢管的生产工艺设备和工艺流程钢管是现代工业生产中重要的材料之一,用于供水、供气、输油、输气等领域。

钢管的生产工艺中,焊接工艺是一种常见的方法之一。

下面将介绍焊接钢管的生产工艺设备和工艺流程。

生产工艺设备焊接钢管的生产工艺中,涉及许多设备。

常用的设备包括:1. 钢板开平机钢板开平机用于钢板的矫正,在钢板卷制之前,需要将钢板矫正,使其平整。

这是钢管生产的重要前置工作,可以保证钢板加工的质量。

2. 钢板剪切机钢板剪切机用于钢板的剪切。

在钢板开平之后,需要将钢板按照长度和宽度进行剪切,使其适合钢管的加工。

3. 焊管机焊管机是焊接钢管的关键设备。

通过焊接钢板形成的焊缝,可以将钢板连接成一条无缝的钢管。

焊管机根据不同的焊接方法,有不同的类型,如高频焊管机、埋弧焊管机等。

4. 切管机切管机主要用于钢管的切割。

钢管加工完成后,需要根据需要将其切割成不同的长度。

切管机可以精确地控制钢管的长度,保证钢管切割的精度。

5. 表面处理设备由于钢管在生产和运输过程中,会受到不同程度的腐蚀和污染,因此需要进行表面处理。

表面处理设备主要有喷砂机、清洗机等。

生产工艺流程焊接钢管的生产工艺流程分为四个步骤,分别是:1. 钢板预处理钢板预处理是指在钢板加工之前,需要进行的钢板开平、剪切和矫正等工作。

这个步骤是钢管生产的重要前置工作,可以保证钢板加工的质量。

2. 钢板成型钢板成型是将预处理好的钢板,通过焊管机将其连接成一条无缝的钢管。

这个步骤需要根据钢管的形状和尺寸,选择不同类型的焊管机,如高频焊管机、埋弧焊管机等。

3. 冷卷加工钢管成型之后,需要进行冷卷加工,即将钢管加工成一定的圆度和精度。

这个步骤需要利用切管机将钢管切割成不同的长度,然后进行冷卷加工。

4. 表面处理最后一个步骤是钢管的表面处理,即利用表面处理设备进行喷砂、清洗等工作,保证钢管的表面光洁、无污染和腐蚀。

焊接钢管的生产工艺涉及多个设备和步骤,需要精心设计和控制。

生产中需要及时检查和维护设备,并制定合理的生产流程,保证钢管的品质和精度。

无缝钢管管道安装工艺..

无缝钢管管道安装工艺..

无缝钢管管道安装工艺一、前置准备在进行无缝钢管管道的安装前,必须进行前置准备,包括现场勘察、设计方案制定、选购材料及设备、测量施工现场和地形等。

1.1 现场勘察对现场进行勘察,了解现场状况,包括地貌、环境、气候、地形、地质情况等,为设计方案制定提供基础数据。

1.2 设计方案制定根据现场勘察结果制定设计方案,确定施工路线、管道铺设位置、管道规格、管道材料等内容。

1.3 选购材料及设备根据设计方案确定的管道规格,选购相应的无缝钢管、管件、阀门等材料,同时选购必要的施工设备。

1.4 测量施工现场和地形对施工现场进行测量,绘制详细图纸,确定管道铺设位置和施工路线。

二、现场施工2.1 无缝钢管的切割和加工根据设计方案中确定的管道规格,采用机械或手工的方式对无缝钢管进行切割和加工,确保管道长度、直径和壁厚符合设计要求。

2.2 管道的修正和处理在进行管道铺设前,要对管道进行修正和处理,保证管道的直线程度和尺寸精度符合要求,同时采取防腐措施以延长管道的使用寿命。

2.3 焊接在进行管道铺设时,需要进行管道的连接和固定,一般采用焊接方式。

焊接前要先进行外表面的抛光,再进行管道的对接和固定,最后进行焊接。

2.4 对管道进行测试在对管道进行使用前,需要进行严格的测试,以检验管道的耐压试验、泄漏试验、水压试验等,确保管道安全运行。

三、管道保养在使用无缝钢管管道时,需要进行定期保养和检查,包括测量管道尺寸、检查连接点是否松动、阀门操作是否正常等,发现问题及时进行处理。

无缝钢管管道的安装是一项繁琐的工作,需要在前置准备、现场施工和管道保养等环节中进行认真细致地操作。

只有这样,才能保证无缝钢管管道的使用寿命和安全性。

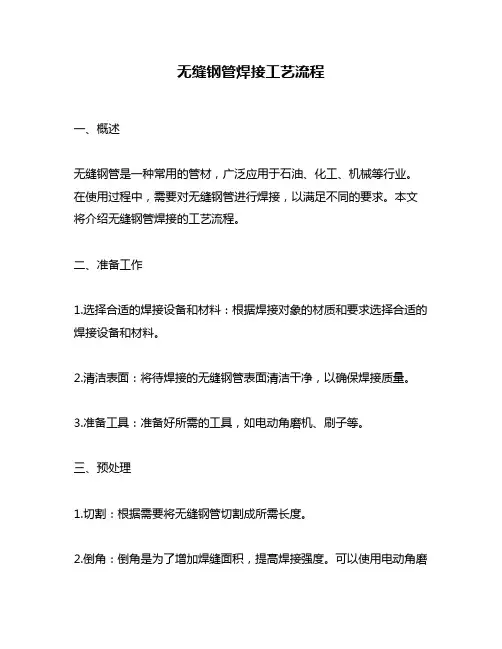

无缝钢管焊接工艺流程

无缝钢管焊接工艺流程

无缝钢管焊接工艺流程一、概述无缝钢管是一种常用的管材,广泛应用于石油、化工、机械等行业。

在使用过程中,需要对无缝钢管进行焊接,以满足不同的要求。

本文将介绍无缝钢管焊接的工艺流程。

二、准备工作1.选择合适的焊接设备和材料:根据焊接对象的材质和要求选择合适的焊接设备和材料。

2.清洁表面:将待焊接的无缝钢管表面清洁干净,以确保焊接质量。

3.准备工具:准备好所需的工具,如电动角磨机、刷子等。

三、预处理1.切割:根据需要将无缝钢管切割成所需长度。

2.倒角:倒角是为了增加焊缝面积,提高焊接强度。

可以使用电动角磨机进行倒角处理。

3.清洗:使用刷子或其他清洁工具将待焊接部位彻底清洗干净,以去除油污和氧化物等杂质。

四、定位与夹紧1.定位:将待焊接的无缝钢管放置在工作台上,进行定位,以确保焊接位置准确。

2.夹紧:使用夹具将无缝钢管固定住,以防止移动和晃动。

五、预热1.预热:在开始焊接前,需要对无缝钢管进行预热。

预热温度根据材质和厚度不同而有所差异。

2.均匀加热:需要将无缝钢管表面均匀加热,以避免出现温度梯度引起的变形和裂纹。

六、焊接1.选择合适的焊接方法:根据需求选择合适的焊接方法,如手工电弧焊、气体保护焊等。

2.开始焊接:将电极或焊丝按要求放置在待焊接部位上,并开始进行焊接操作。

在操作过程中要注意控制好电流和电压等参数。

3.保持稳定:在整个焊接过程中需要保持稳定的手感和操作技巧,以确保焊缝质量。

4.填充材料:如果需要填充材料,则在合适的时候进行填充。

填充材料应与基材相同或相似,以确保良好的连接性。

七、焊后处理1.清理:在焊接完成后,需要对焊缝进行清理。

将焊缝表面的氧化物和熔渣等杂质清除干净。

2.检查:对焊接质量进行检查。

检查焊缝的外观和内部结构是否符合要求。

3.冷却:将焊接部位冷却至室温。

4.修整:如果需要进行修整,则可以使用电动角磨机等工具进行修整。

八、总结无缝钢管的焊接工艺流程包括准备工作、预处理、定位与夹紧、预热、焊接和焊后处理等步骤。

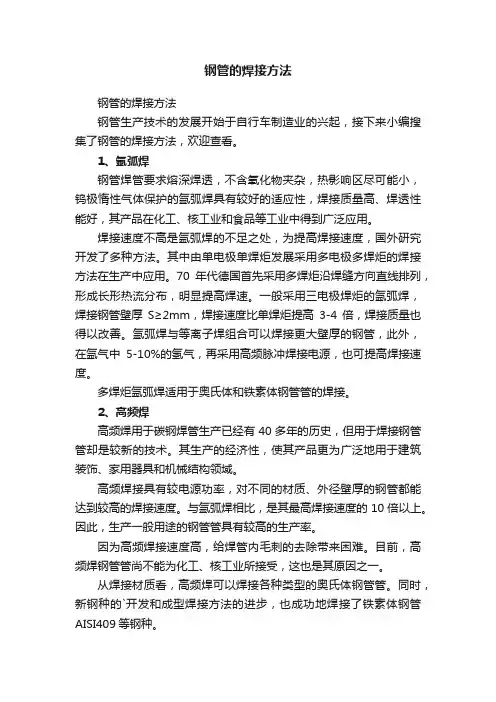

钢管的焊接方法

钢管的焊接方法

钢管的焊接方法钢管的焊接方法钢管生产技术的发展开始于自行车制造业的兴起,接下来小编搜集了钢管的焊接方法,欢迎查看。

1、氩弧焊钢管焊管要求熔深焊透,不含氧化物夹杂,热影响区尽可能小,钨极惰性气体保护的氩弧焊具有较好的适应性,焊接质量高、焊透性能好,其产品在化工、核工业和食品等工业中得到广泛应用。

焊接速度不高是氩弧焊的不足之处,为提高焊接速度,国外研究开发了多种方法。

其中由单电极单焊炬发展采用多电极多焊炬的焊接方法在生产中应用。

70年代德国首先采用多焊炬沿焊缝方向直线排列,形成长形热流分布,明显提高焊速。

一般采用三电极焊炬的氩弧焊,焊接钢管壁厚S≥2mm,焊接速度比单焊炬提高3-4倍,焊接质量也得以改善。

氩弧焊与等离子焊组合可以焊接更大壁厚的钢管,此外,在氩气中5-10%的氢气,再采用高频脉冲焊接电源,也可提高焊接速度。

多焊炬氩弧焊适用于奥氏体和铁素体钢管管的焊接。

2、高频焊高频焊用于碳钢焊管生产已经有40多年的历史,但用于焊接钢管管却是较新的技术。

其生产的经济性,使其产品更为广泛地用于建筑装饰、家用器具和机械结构领域。

高频焊接具有较电源功率,对不同的材质、外径壁厚的钢管都能达到较高的焊接速度。

与氩弧焊相比,是其最高焊接速度的10倍以上。

因此,生产一般用途的钢管管具有较高的生产率。

因为高频焊接速度高,给焊管内毛刺的去除带来困难。

目前,高频焊钢管管尚不能为化工、核工业所接受,这也是其原因之一。

从焊接材质看,高频焊可以焊接各种类型的奥氏体钢管管。

同时,新钢种的`开发和成型焊接方法的进步,也成功地焊接了铁素体钢管AISI409等钢种。

3、组合焊接技术钢管焊管的各种焊接方法均有各自的优点和不足。

如何扬长避短,将几种焊接方法加以组合形成新的焊接工艺,满足人们对钢管焊管质量和生产效率的要求,是当前钢管焊管技术发展的新趋势。

经过近几年的探索研究,组合焊接工艺已取得了进展,日本、法国等国家的钢管焊管生产已掌握了一定的组合焊接技术。

无缝钢管焊接工艺流程

无缝钢管焊接工艺流程

无缝钢管焊接工艺流程
1.材料准备:选择适用于管道焊接的材料,包括钢管和焊接材料。

钢管选择无缝钢管,其具有良好的力学性能和耐腐蚀性能。

焊接材料通常是焊条或焊丝,具体选择根据管道材料和用途来确定。

2.管道预热:对于一些需要焊接的钢管,可能需要进行预热以减少焊接过程中的应力和热裂纹。

预热温度根据具体材料和壁厚来确定,一般在200℃到400℃之间。

3.连接准备:对于无缝钢管的焊接,通常使用V型坡口或U型坡口来提供焊接面积。

需要进行坡口切割和倒角的工作,坡口的形状和角度根据管道尺寸和要求来确定。

4.焊接操作:在焊接之前,需要对焊机进行设置并选择合适的焊接电流和电压。

在焊接之前进行巡视并清理焊接区域,确保无杂质和任何障碍物。

焊接过程中,需要控制电流、电压和焊接速度,保证焊缝充实并尽量减少缺陷。

5.焊后处理:焊接完成后,需要对焊缝进行检查和测试。

常用的方法包括目测、射线检测和超声波检测等。

同时,还需要对焊后的焊缝进行除尘、打磨、除渣等处理,以保证焊缝的质量。

总的来说,无缝钢管焊接的工艺流程包括材料准备、管道预热、连接准备、焊接操作和焊后处理。

各个步骤都需要严格控制,并按照相关标准和规范进行操作,以保证焊缝的质量和管道的可靠性。

镀锌无缝钢管焊接工艺

镀锌无缝钢管焊接工艺

镀锌无缝钢管焊接工艺-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII镀锌无缝钢管焊接工艺一、工艺要求镀锌无缝钢管的焊前准备与一般的低碳钢是相同的,需要注意的是要认真处理好坡口尺寸和附近的镀锌层。

为了焊透,坡口尺寸要适当,一般60~65°,要留有一定的间隙,一般为1.5~2.5mm;为了减少锌对焊缝的渗透,在焊之前,可将坡口内的镀锌层清除以后再焊。

在实际工作中,采用了集中打坡口,不留钝边工艺进行集中控制,两层焊接工艺,减少了未焊透的可能性。

焊条应根据镀锌管的基体材质选用,一般低碳钢由于考虑易操作性,选用J422较为普遍。

当使用其他低氢焊条时效果更佳,如J506等。

二、焊接手法在焊多层焊的第一层焊缝时,尽量使锌层熔化并使之汽化、蒸发而逸出焊缝,可大大减少液体锌留在焊缝中。

在焊角焊缝时,同样在第一层尽量使锌层熔化并使之汽化、蒸发而逸出焊缝,其方法是先将焊条端部向前移出约5~7mm左右,当使锌层熔化后再回到原来位置继续向前施焊。

再横焊和立焊时,如选用短渣焊条如J427咬边倾向会很小;如果采用前后往返运条技术,更可以得到无缺陷的焊接质量。

三、焊接措施从人、机、料、法、环五方面保证焊接质量的措施有:1、人的因素是燃气镀锌管施焊的控制重点。

由于缺乏必要的焊后控制手段,极易偷工减料,影响质量;同时镀锌管的焊接特殊性使得不容易保证焊接质量。

因此,在工程开始前,就应该选择技术熟练、最好持有相应锅炉压力容器或相当的焊工证的焊工,进行必要的技术培训、交底,参照锅炉压力容器焊工考试规则进行现场焊工考核认可后,给予进入现场施焊的许可。

并不得随意更换,保证施焊该管道焊工人员相对稳定。

2、焊材的控制:保证采购的是正规渠道的焊材,有质保书、合格证,符合工艺要求;焊材的验收、领发料手续要正规齐全,焊条头回收控制严格,以保证流向、用量;焊材要严格按工艺烘烤,并一次发放不超过半天用量。

无缝钢管的连接方式

无缝钢管的连接方式

无缝钢管的连接方式无缝钢管是一种常见的管材,广泛应用于石油、天然气、化工、交通、航空、轻工、医疗等领域。

在使用过程中,无缝钢管的连接方式非常重要,直接影响到管道的可靠性、耐用性和安全性。

一、焊接连接焊接连接是一种常见的无缝钢管连接方式。

它包括手工电弧焊、氩弧焊、等离子焊、电子束焊等多种方法。

焊接连接的优点是连接牢固,不易松脱,适用于高压、高温、高速流量的管道系统。

但是,焊接连接的缺点是工艺复杂,需要专业技术人员进行操作,而且焊接后容易出现裂纹、气孔等质量问题,需要进行严格的质量检测。

二、螺纹连接螺纹连接是一种简便的无缝钢管连接方式。

它通过在管子两端切割螺纹,再使用螺纹连接器将两段管子融合在一起。

螺纹连接的优点是安装方便,不需要特殊工具,可以在野外进行维修和更换。

但是,螺纹连接的缺点是密封性差,容易松脱,不适用于高压、高温、高速流量的管道系统。

三、承插连接承插连接是一种常见的无缝钢管连接方式。

它通过在管子两端形成承口和插口,再使用橡胶密封圈将两段管子连接在一起。

承插连接的优点是安装方便,密封性好,可以承受一定的压力和温度。

但是,承插连接的缺点是容易受到外部力的影响,导致连接松脱或密封圈老化,需要定期检查和更换。

四、法兰连接法兰连接是一种常见的无缝钢管连接方式。

它通过在管子两端安装法兰,再使用螺栓将两段管子连接在一起。

法兰连接的优点是连接牢固,密封性好,适用于高压、高温、高速流量的管道系统。

但是,法兰连接的缺点是安装麻烦,需要专业技术人员进行操作,而且法兰和螺栓容易受到腐蚀和磨损,需要定期更换。

无缝钢管的连接方式有多种,每种方式都有其优点和缺点。

在实际应用中,需要根据管道系统的具体情况,选择合适的连接方式,以保证管道的可靠性、耐用性和安全性。

同时,需要注意连接过程中的质量控制和检测,以及管道的定期维护和更换。

无缝钢管施工工法

无缝钢管施工工法

无缝钢管施工工法无缝钢管施工工法一、前言无缝钢管施工工法是一种常见的管道施工方法,广泛应用于石油、天然气、化工等行业。

本将详细介绍无缝钢管施工的整个流程和关键步骤,以供参考。

二、工法准备1. 工程准备在施工前,需要对工程进行充分准备,包括工程规划、设计要求、施工组织等方面的工作。

2. 材料准备为保证施工质量,需要准备符合要求的无缝钢管材料,包括管道材料、焊接材料、防腐材料等。

3. 设备准备无缝钢管施工需要使用各种设备和工具,如管道切割机、焊接机、压力测试仪等,需要提前准备并检查设备的工作状态。

三、施工流程1. 基础准备在施工前,需要对管道的基础进行准备,包括地基处理、基础施工等。

确保地基平坦牢固,为后续的管道铺设提供支撑。

2. 管道铺设按照设计要求,将无缝钢管逐段铺设在基础上,保持管道的水平度和垂直度,确保管道的连接质量。

3. 焊接在管道铺设完成后,需要对管道进行焊接,将各段管道连接起来。

焊接要求严格,需符合相关规范和标准,确保焊缝的质量和强度。

4. 试压焊接完成后,需要进行管道的试压工作。

通过施加一定的压力,测试管道是否能满足设计要求,以及是否存在泄漏等问题。

5. 防腐试压通过后,需要对管道进行防腐处理,以提高管道的耐腐蚀性能。

选用合适的防腐材料,按照要求进行施工。

6. 管道保护防腐完成后,对管道进行保护,防止外界因素对管道的损坏。

可以采用涂层保护、外套管等方式进行管道保护。

7. 竣工验收施工完成后,对整个管道进行竣工验收,确保管道符合设计要求和相关标准,达到可靠、安全的使用要求。

四、附件列表1. 工程规划图纸2. 设计要求文件3. 施工组织方案4. 材料合格证明5. 焊接工艺规程6. 试压记录7. 防腐施工记录8. 管道保护措施报告9. 竣工验收报告五、法律名词及注释1.《建筑法》:中华人民共和国建筑行业相关法律法规。

2.《焊接工艺规程》:对焊接工艺、操作要求等进行规范的文件。

3.《管道设计规范》:对管道设计要求、施工验收等方面进行规定的标准。

无缝钢管常用连接方式

无缝钢管常用连接方式

无缝钢管常用连接方式无缝钢管常用连接方式引言:无缝钢管是一种在工、农业生产和建筑工程中非常重要的管道材料,其连接方式直接关系到管道的安全和使用效果。

本文将深入探讨无缝钢管的常用连接方式,包括焊接、螺纹连接和法兰连接,并分析它们的特点和应用场景。

正文:一、焊接连接方式1. 环焊接连接环焊接连接是将无缝钢管的两端进行对接,并通过焊接工艺将其连接为一个整体。

这种连接方式适用于一些对强度要求较高的场合,如高压、高温和强腐蚀环境下的管道。

环焊接连接具有连接牢固、耐压能力强的优点,但对焊接工艺和操作要求较高。

2. 对焊接连接对焊接连接是将两根无缝钢管的端部完全对齐,并通过焊接在其连接处形成连续的焊缝。

这种连接方式适用于一些对密封性要求较高的场合,如液体或气体的输送管道。

对焊接连接具有连接紧密、密封性好的特点,但对焊接工艺和焊机设备要求较高。

二、螺纹连接方式螺纹连接是将无缝钢管的外螺纹和内螺纹进行对接,通过螺纹间的紧密咬合来实现连接。

螺纹连接方式适用于一些对拆装要求较高的场合,如工业管道系统的维修和更换。

螺纹连接具有安装方便、可重复拆装的优点,但密封性和耐压能力相对较低。

三、法兰连接方式法兰连接是通过无缝钢管两端的法兰与法兰之间进行连接,通过法兰之间的紧固螺栓来实现连接。

法兰连接方式适用于一些对管道连接方便、易于维护的场合,如化工、石油和电力行业。

法兰连接具有安装、拆卸方便、可靠性高的特点,但对法兰密封材料的选择和安装要求较高。

结论:无缝钢管的常用连接方式包括焊接、螺纹连接和法兰连接。

不同的连接方式适用于不同的场合和要求。

在选择连接方式时,应综合考虑管道的使用环境、压力要求、密封性要求以及维护和拆卸的便利性。

只有选择合适的连接方式,才能确保无缝钢管的安全运行和有效使用。

对于焊接连接方式,环焊接适用于高压、高温和强腐蚀环境下的管道,而对焊接适用于对密封性要求较高的管道。

螺纹连接方式适用于对拆装要求较高的场合,如维修和更换工业管道系统。

无缝钢管及螺旋缝钢管施工工艺

无缝钢管及螺旋缝钢管施工工艺

无缝钢管及螺旋缝钢管施工工艺钢管运至现场后,首先根据设备及管件位置进行排管,并在现场将每根钢管的具体长度丈量好,标注具体尺寸和排列位置,以便于接口时对号入座,采用吊车下管,下管过程中采用尼龙吊带进行吊装,以管道保温层的保护。

1、修口、对口修口集中在管道出厂前加工完成,为保证焊接质量,焊接前均进行全面检查、修正,使管子端面、坡口角度、钝边、圆度等,均符合对口接头尺寸的要求,个别钢管需在现场做坡口处理时,采用气焊切割,清除熔渣后再用砂轮打磨平整。

对口操作程序为:检查接口接头尺寸→清膛→确定并调整钢管纵向焊缝错开位置→第一次管道找直→调整对口间隙尺寸→对口找平→管道拉线找直→点焊2 焊接接口焊接采用电弧焊,一遍打底,二遍成活,每道焊缝均一次焊完,每层施焊的引熄弧点须错开。

(1)管节焊接前应先修口、清渣、管端端面的坡口角度、钝边、间隙,应符合规范规定;不得在对口间隙夹焊帮条或用加热法缩小间隙施焊.(2)对口时应使内壁齐平,采用长300mm的直尺在接口内壁周围顺序贴靠,错口的允许偏查差应为0。

2倍壁厚,且不得大于2mm。

(3)对口纵、环向焊缝的位置应符合下列规定:a、纵向焊缝应在管道中心垂线上半圆的45°左右处;b、有加固的钢管,加固环的对焊焊缝应与管节纵向焊缝错开,其间距不应小于100mm;加固环距管节的环向焊缝不应小于50mm;c、管道任何位置不得有十字形焊缝。

(4)定位焊时,定位焊缝所有焊条号(或牌号)应与正式焊接相同,但焊条直径可选细一些.定位焊缝的焊接电流要选得比正式焊接时大一些,通常大10%-15%,以保证焊透。

(5)管道的焊接:焊缝质量必须符合GB50268—97中4。

2的有关规定,焊缝应平滑,宽窄一致,根部焊透,无明显的凹凸缺陷及咬边现象,焊缝加强面应高出管面约2毫米,焊出坡口边缘2-3毫米. (6)管道与法兰焊接时,管道应插入法兰三分之二,法兰与管道应垂直,两者的轴线重合。

a、水平管道坡度不小于0.3%.b、焊接前应检查施焊环境,焊接安装设备、焊接材料的干燥及清理,必须符合规范及焊接操作规定。

无缝钢管焊接施工技术交底

无缝钢管焊接施工技术交底

无缝钢管焊接施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立“质量第一”思想,重视施工质量,认真熟悉图纸,了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、班组施工前必须要熟悉图纸,按照设计要求画出管道走向透视详图,同时核对各种管道的敷设标高、排列位置所使用的空间是否合理,如有问题应及时向施工员反映,决不能擅自盲目施工,造成不必要的返工.3、按照画好的透视详图,包括:立管分路、管径、变径、预留管口、阀门位置等施工详细草图,再根据建筑的实际尺寸,仔细量出预制管段的准确尺寸,记录在施工图上,然后按草图所示管路,逐段进行预制加工.4、预制前还必须对所进场的钢管材料进行外观检查,钢管表面应无裂纹,夹渣、折迭、重皮等缺陷,钢管表面锈蚀、凹陷不超过钢管壁厚偏差值.5、焊接法兰必须根据设计要求及工作压力选用标准法兰盘。

法兰盘的连接螺栓的直径、长度应符合规范要求,拧紧后的螺栓外露丝扣应为2~3扣6、钢管焊接本工程采用电焊接工艺.所采用的电焊条必须是有质保书的合格产品。

电焊机电源调试适当的焊接电流7、钢管焊接前,管口必须要坡口,将管口用坡口机,手提砂轮机或气割等方式坡成60°~70°的“V”型坡口,然后才能焊接8、焊接前还应将管口端20MM以内管璧上的铁屑、氧化铁渣、油污等杂务清除干净,同时将管口校园修整9、管道对口焊接时,应采用靠模制作,以保证两根管子的中心线重合,错口偏差应小于20%管璧厚(厚璧管最大不超过2MM)o焊口间隔为1.5~2.5.MM空隙10、管道的焊接和管道上,不允许开孔或连接支管.管道支管端面与主管表面间隙应小于2MM,支管端口应加工成马鞍形,不准直接将支管插入主管的管孔中11、相邻的焊缝间距应大于200MM,且不少于管外径。

焊缝距管道支架距离应大于50MM。

焊缝不准设置在套管内12、管道与法兰盘焊接时,应先将管道插入法兰盘厚度的1∕3~2∕3处,用电焊点焊2~3点,然后用角尺找正找平后,方可焊接。

无缝钢管焊接规范

无缝钢管焊接规范

目的:确定焊 接工艺的可行

内容:根据母 材和焊接方法 进行焊接工艺
评定
评定标准:根 据相关标准和 规范进行评定
焊接工艺参数: 根据评定结果 确定焊接工艺
参数
根据母材和焊接材料选择合适的焊接方法 考虑焊接效率和成本 确保焊接质量符合要求 考虑焊接变形和应力控制
焊接电流:根据钢管厚度和焊条直径选择合适的电流值
湿度:焊接环境的湿度应适中,以防止过湿或过干影响焊接质量。
清洁度:焊接前应确保无缝钢管表面干净,无油污、锈迹等杂质。 通风:焊接现场应有良好的通风条件,以防止有害气体和烟尘对工人健康 造成危害。
焊接机是否正常工作,包括电源、焊机、控制箱等。 焊接机的工作环境是否安全,包括工作台、焊接平台等。 焊接机的工作参数是否正确,包括电流、电压、焊接速度等。 焊接机的维护保养情况,包括定期检查、清洁、润滑等。
焊接电压:根据焊接电流和焊条直径调整电压,保持合适的弧长
焊接速度:控制焊缝成形和焊接效率,需根据实际情况调整 预热温度:对于某些高碳钢或合金钢管,需要进行预热以提高焊接质量和 减少裂纹风险
焊接顺序:先进行环缝焊接,再进行纵缝焊接,最后进行补焊和修整。 焊接方向:采用前进式焊接,从一端向另一端进行,避免在同一点上反复焊接。 焊接顺序和方向对于确保无缝钢管的质量和稳定性至关重要。 遵循焊接顺序和方向可以减少焊接变形和残余应力,提高焊接接头的质量。
返修原因:焊缝质量不符合要求
返修材料:与母材相匹配的焊
添加标题
返修流程:清理缺陷、打磨焊缝、 焊接返修、检测
返修注意事项:避免多次返修, 返修后进行无损检测
焊接接头外观质量应符合规定要求,焊缝表面平整、无夹渣、气孔、未熔合等缺陷。 焊接接头尺寸应符合设计要求,焊缝余高、宽度适中,错边量不超过允许范围。 焊接接头的力学性能应符合相关标准要求,包括抗拉强度、屈服点、延伸率等指标。 焊接接头的无损检测应符合相关标准要求,如采用X射线或超声波检测,焊缝内部应无缺陷。

镀锌无缝钢管焊接工艺

镀锌无缝钢管焊接工艺

镀锌无缝钢管焊接工艺一、工艺要求镀锌无缝钢管的焊前准备与一般的低碳钢是相同的,需要注意的是要认真处理好坡口尺寸和附近的镀锌层。

为了焊透,坡口尺寸要适当,一般60~65°,要留有一定的间隙,一般为~;为了减少锌对焊缝的渗透,在焊之前,可将坡口内的镀锌层清除以后再焊。

在实际工作中,采用了集中打坡口,不留钝边工艺进行集中控制,两层焊接工艺,减少了未焊透的可能性。

焊条应根据镀锌管的基体材质选用,一般低碳钢由于考虑易操作性,选用J422较为普遍。

当使用其他低氢焊条时效果更佳,如J506等。

二、焊接手法在焊多层焊的第一层焊缝时,尽量使锌层熔化并使之汽化、蒸发而逸出焊缝,可减少液体锌留在焊缝中。

在焊角焊缝时,同样在第一层尽量使锌层熔化并使之汽化、蒸发而逸出焊缝,其方法是先将焊条端部向前移出约5~7mm左右,当使锌层熔化后再回到原来位置继续向前施焊。

再横焊和立焊时,如选用短渣焊条如J427咬边倾向会很小;如果采用前后往返运条技术,更可以得到无缺陷的焊接质量。

三、焊接措施从人、机、料、法、环五方面保证焊接质量的措施有:1、人的身分是燃气镀锌管施焊的控制重点。

由于缺少必要的焊后控制手段,极易偷工减料,影响质量;同时镀锌管的焊接非凡性使得不简单保证焊接质量。

因此,在工程开始前,就应当选择技术熟练、最好持有相应锅炉压力或相称的焊工证的焊工,进行必要的技术培训、交底,参照锅炉压力焊工考试规则进行现场焊工考核认可后,给予进入现场施焊的答应。

其实不得随意更换,保证施焊该管道焊工职员相对稳定。

2、焊材的控制:保证采购的是正规渠道的焊材,有质保书、合格证,符合工艺要求;焊材的验收、领发料手续要正规齐全,焊条头回收控制严格,以保证流向、用量;焊材要严格按工艺烘烤,并一次发放不超过半天用量。

3、焊机;焊机是施焊的机具,必须保证性能可靠、符合工艺需要;焊机必须有检定合格的电流、电压表,以保证焊接工艺的正确实施。

焊接电缆不能过长,较长时要调整焊接参数。

无缝钢管焊接施工方案

无缝钢管焊接施工方案

无缝钢管焊接施工方案1. 项目背景无缝钢管在建筑、石油、化工等领域广泛应用。

为了保证无缝钢管的连接质量和工程安全,需要进行焊接施工。

本文档将介绍无缝钢管焊接施工方案的具体步骤和注意事项。

2. 施工准备2.1 材料准备•无缝钢管•焊接电源•焊丝•气瓶(如需使用氩弧焊接)•焊接盐酸•铁丝刷•塑料布•防护设备(如焊接面罩、手套、防护眼镜等)2.2 工具准备•焊接机•钢丝刷•焊接钳•焊接面罩•焊接手套•焊接钳•打磨机2.3 环境准备确保焊接环境通风良好,远离易燃物品,并设立警示标志。

3. 施工步骤3.1 准备工作1.确定焊接位置和焊接方法。

2.清理焊接表面,去除油污、锈蚀和其它杂质。

3.2 焊接准备1.连接焊头和焊口,确保焊口能够完全暴露在焊枪之下。

2.检查焊丝、气瓶和焊接电源是否正常。

3.3 焊接操作1.启动焊接电源,调节适当的电流和电压。

2.将焊丝插入焊枪,并调整适当的焊接速度。

3.用焊枪焊接熔化的焊丝,均匀地喷射到焊接接头上。

3.4 焊接检验1.检查焊接位置的焊接接头是否均匀且不松动。

2.检查焊接质量,焊缝是否均匀、牢固。

3.5 后续处理1.使用铁丝刷清理焊接接头表面的焊渣。

2.使用打磨机对焊缝进行打磨,使其表面光滑。

4. 安全注意事项1.操作时需要佩戴防护设备,包括焊接面罩、手套和防护眼镜等。

2.操作时避免将焊枪指向人体或易燃物品。

3.操作时注意防止漏电和触电事故发生。

4.施工环境应保持通风良好,远离易燃物品。

5.操作结束后,关闭焊接电源和气瓶,确保设备处于安全状态。

5. 施工质量控制1.严格按照施工步骤进行操作。

2.使用合适的焊接工艺参数,确保焊缝质量均匀且牢固。

3.进行焊接质量检验,确保焊接质量符合相关标准。

6. 施工记录与验收施工过程中应记录施工日期、施工人员、焊接位置和焊接参数等信息。

施工完成后,进行焊接质量验收,并填写相关验收记录,确保焊接质量达到设计要求。

7. 总结无缝钢管焊接施工是保证无缝钢管连接质量和工程安全的重要环节。

无缝钢管焊接规范标准

无缝钢管焊接规范标准

无缝钢管焊接规范标准无缝钢管是一种重要的管道材料,广泛应用于石油、天然气、化工、电力、航空、航天等领域。

在使用无缝钢管时,焊接是不可避免的工艺之一。

为了确保焊接质量,提高管道的安全性和可靠性,制定了一系列的焊接规范标准。

本文将对无缝钢管焊接规范标准进行详细介绍,希望能够对相关行业人士有所帮助。

1. 焊接前准备工作。

在进行无缝钢管的焊接前,必须做好充分的准备工作。

首先要对焊接设备进行检查,确保设备完好无损。

其次要对焊接人员进行培训,确保操作人员具备必要的焊接技能和安全意识。

另外,还需要对焊接材料进行检验,保证焊接材料的质量符合标准要求。

只有做好了这些准备工作,才能够进行后续的焊接操作。

2. 焊接工艺选择。

在进行无缝钢管的焊接时,需要根据具体的管道材料和使用环境选择合适的焊接工艺。

常见的焊接工艺包括手工电弧焊、气体保护焊、等离子焊等。

不同的工艺适用于不同的场合,选择合适的焊接工艺对于焊接质量至关重要。

3. 焊接操作规范。

在进行无缝钢管的焊接时,必须严格按照规范进行操作。

首先要对焊接接头进行清洁,确保焊接接头表面无油污、氧化皮等杂质。

其次要控制好焊接电流、电压、焊接速度等参数,确保焊接过程稳定、均匀。

另外,还需要对焊接接头进行质量检测,确保焊接质量符合标准要求。

4. 焊接质量检验。

在完成无缝钢管的焊接后,需要对焊接质量进行检验。

常见的检验方法包括X射线检测、超声波检测、磁粉检测等。

通过这些检验方法,可以及时发现焊接缺陷,确保焊接质量符合标准要求。

5. 焊接质量标准。

针对无缝钢管的焊接质量,制定了一系列的标准规范。

这些标准规范包括焊接工艺规范、焊接接头质量标准、焊接材料标准等。

严格遵守这些标准规范,是确保无缝钢管焊接质量的关键。

总之,无缝钢管的焊接规范标准对于管道的安全运行至关重要。

只有严格遵守焊接规范标准,才能够确保无缝钢管的焊接质量,提高管道的安全性和可靠性。

希望本文能够对相关行业人士有所帮助,促进无缝钢管焊接质量的提升。

无缝钢管焊接工艺要求

无缝钢管焊接工艺要求

无缝钢管焊接工艺要求嘿,朋友们!今天咱们来唠唠无缝钢管的焊接工艺要求,这就像是一场超级精细的钢铁“缝合手术”呢!首先啊,这无缝钢管就像个傲娇的小主,你在焊接前得把它表面清理得干干净净,一丝灰尘、一点油污都不能留。

就好比给小主梳妆打扮,要是脸上有个小污点,那可不行,必须得让它“肌肤”光滑得像刚剥壳的鸡蛋。

焊接材料的选择那也是相当重要的,就像给这个“钢铁病人”找合适的药。

选错了材料,就像是给感冒的人吃了治肚子疼的药,完全不对症啊。

不同型号的无缝钢管就得搭配特定的焊接材料,这可是个严肃的“钢铁配药”环节。

在焊接的时候,电流和电压的控制简直就是一场微妙的舞蹈。

电流太大,就像一个莽撞的大汉在钢管上乱踩,把钢管弄得伤痕累累;电压太小呢,又像是小蚂蚁在上面轻轻挠痒痒,根本起不到焊接的作用。

这两者必须得配合得恰到好处,就像舞伴之间的默契,多一分少一分都不行。

焊接的速度也不能忽视呀。

太快了,就像是一阵龙卷风刮过,焊接的地方根本不牢固,就像用胶水粘纸,风一吹就散架了。

太慢的话呢,又像是蜗牛爬,不仅效率低,而且还可能让钢管局部过热,出现变形,那就变成畸形的“钢铁怪物”了。

预热这个环节,就像是给钢管做个热身运动。

如果不预热,钢管就像个突然被拉去跑步的懒虫,很容易在焊接过程中产生裂纹,这裂纹就像钢管身上的伤疤,严重影响它的“健康”和美观。

焊接的角度也很有讲究呢。

得像一个专业的剑客出剑一样精准,角度不对,焊出来的缝就像歪歪扭扭的蚯蚓在钢管上爬,看着就不专业。

还有啊,焊接完之后的检验,这就是给钢管做个全面的“体检”。

探伤检测就像是给钢管做X光,任何内部的缺陷都逃不过它的眼睛。

要是发现有问题,那就得像医生对待病人一样,及时进行修复。

在整个焊接过程中,焊工师傅们就像是钢铁世界的艺术家,他们的每一个操作都像是在钢管上作画,要画出完美的线条,让无缝钢管能够在各种场合安全又帅气地“登场”。

所以啊,无缝钢管的焊接工艺要求可不能小瞧,每一个环节都像是一颗螺丝钉,少了哪一颗,这个“钢铁大厦”都可能会出现问题呢!咱们这也算是揭开了无缝钢管焊接神秘面纱的一角啦。

无缝钢管焊接技术要求

无缝钢管焊接技术要求

无缝钢管焊接技术要求无缝钢管是一种重要的管材,广泛应用于石油、化工、天然气、电力、航空、航天等领域。

无缝钢管的质量直接影响到工程的安全和可靠性,而无缝钢管的焊接技术是保证其质量的关键。

本文将从无缝钢管焊接技术的要求方面进行探讨。

一、焊接前的准备工作在进行无缝钢管的焊接前,必须进行充分的准备工作。

首先要对焊接材料进行检查,包括焊接材料的质量、规格、型号等。

其次要对焊接设备进行检查,包括焊接机、电源、电缆、焊接枪等。

最后要对焊接环境进行检查,包括焊接场地的清洁度、通风情况、温度等。

二、焊接材料的选择无缝钢管的焊接材料应选择与管材相同或相似的材料,以保证焊缝的质量。

焊接材料的选择应根据管材的材质、壁厚、使用环境等因素进行选择。

一般情况下,焊接材料应具有良好的焊接性能、机械性能和耐腐蚀性能。

三、焊接工艺的选择无缝钢管的焊接工艺应根据管材的材质、壁厚、使用环境等因素进行选择。

常用的焊接工艺有手工电弧焊、气体保护焊、埋弧焊、激光焊等。

不同的焊接工艺有不同的优缺点,应根据具体情况进行选择。

四、焊接参数的控制无缝钢管的焊接参数包括焊接电流、电压、焊接速度、焊接温度等。

这些参数的控制直接影响到焊缝的质量。

焊接参数的选择应根据管材的材质、壁厚、焊接工艺等因素进行选择。

在焊接过程中,应根据焊接参数的变化及时调整,以保证焊缝的质量。

五、焊接质量的检验无缝钢管的焊接质量应进行严格的检验。

常用的检验方法有目视检验、射线检验、超声波检验等。

焊缝的质量应符合相关标准和规范要求。

如果发现焊缝存在缺陷,应及时进行修补或更换。

六、焊接后的处理无缝钢管的焊接后,应进行适当的处理。

首先要对焊缝进行打磨,以去除焊接过程中产生的氧化皮、焊渣等杂质。

其次要对焊接区域进行防腐处理,以保证管材的使用寿命。

无缝钢管的焊接技术要求包括焊接前的准备工作、焊接材料的选择、焊接工艺的选择、焊接参数的控制、焊接质量的检验和焊接后的处理。

只有严格按照要求进行操作,才能保证无缝钢管的质量和安全性。

无缝钢管焊接规范

无缝钢管焊接规范

无缝钢管焊接规范无缝钢管焊接规范通常包含以下几个方面的要求:焊接前的准备工作、焊接材料的选择、焊接工艺的确定、焊接操作的步骤和注意事项等。

下面将对这些要求进行详细阐述。

一、焊前准备工作1. 确定焊接钢管的材质、规格和数量,准备焊接材料,如焊条、焊剂、辅助材料等。

2. 清洁钢管表面,去除杂质和油污,以保证良好的焊接接头质量。

3. 检查焊接设备,确保设备正常运行,并进行相关安全检查。

4. 检查焊工的技能和资质,并对焊工进行相关培训。

二、焊接材料的选择1. 选择与焊接钢管相匹配的焊接材料,确保焊缝的强度和密封性。

2. 根据焊接环境和要求,选择合适的焊剂和辅助材料,以提高焊接效果。

3. 根据焊接材料的性能和规格,确定相关的焊接参数,如焊接电流、焊接电压、焊接速度等。

三、焊接工艺的确定1. 根据钢管的材质和规格,选择合适的焊接工艺,如电弧焊、氧炔焊等。

2. 确定焊缝的类型和尺寸,如直向焊缝、纵向焊缝等。

3. 根据焊接钢管的应用场合和要求,确定焊接工艺参数,如预热温度、焊接速度、焊接顺序等。

四、焊接操作的步骤和注意事项1. 在焊接过程中,必须保持焊接区域的干燥和清洁,以防止焊缝出现气孔、夹杂和坍塌等问题。

2. 在焊接开始前,应进行预热处理,以消除焊接应力和改善焊接质量。

3. 保持焊机的稳定性,控制好焊接速度和电流电压,以确保焊接接头的牢固性和密封性。

4. 在焊接过程中,应避免过热和过冷,以防止焊缝出现裂纹和脆性断裂。

5. 焊接完成后,对焊缝进行必要的检验和评估,以保证焊接接头的质量和安全性。

6. 注意焊接作业人员的安全防护,并进行相关的防火防爆措施。

总之,无缝钢管焊接规范是基于钢管的特性和焊接要求而制定的,旨在确保焊接接头的质量和安全性。

只有遵循相应的规范要求,严格执行焊接操作步骤和注意事项,才能达到理想的焊接效果。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

焊接技术交底
一、工艺要求
镀锌无缝钢管的焊前准备与一般的低碳钢是相同的,需要注意的是要认真处理好坡口尺寸和附近的镀锌层。

为了焊透,坡口尺寸要适当,一般60~65°,要留有一定的间隙,一般为~;为了减少锌对焊缝的渗透,在焊之前,可将坡口内的镀锌层清除以后再焊。

在实际工作中,采用了集中打坡口,不留钝边工艺进行集中控制,两层焊接工艺,减少了未焊透的可能性。

焊条应根据镀锌管的基体材质选用,一般低碳钢由于考虑易操作性,选用J422焊条。

二、焊接手法
在焊多层焊的第一层焊缝时,尽量使锌层熔化并使之汽化、蒸发而逸出焊缝,可大大减少液体锌留在焊缝中。

在焊角焊缝时,同样在第一层尽量使锌层熔化并使之汽化、蒸发而逸出焊缝,其方法是先将焊条端部向前移出约5~7mm左右,当使锌层熔化后再回到原来位置继续向前施焊。

采用前后往返运条技术,更可以得到无缺陷的焊接质量。

三、焊接措施
从人、机、料、法、环五方面保证焊接质量的措施有:
1、人的因素是燃气镀锌管施焊的控制重点。

由于缺乏必要的焊后控制手段,极易偷工减料,影响质量;同时镀锌管的焊接特殊性使得不容易保证焊接质量。

因此,在工程开始前,就应该选择技术熟练、最好持有相应锅炉压力容器或相当的焊工证的焊工,进行必要的技术培训、交底,参照锅炉压力容器焊工考试规则进行现场焊工考核认可后,给予进入现场施焊的许可。

并不得随意更换,保证施焊该管道焊工人员相对稳定。

2、焊材的控制:保证采购的是正规渠道的焊材,有质保书、合格证,符合工艺要求;焊材的验收、领发料手续要正规齐全,焊条头回收控制严格,以保证流向、用量;焊材要严格按工艺烘烤,并一次发放不超过半天用量。

3、焊机;焊机是施焊的机具,必须保证性能可靠、符合工艺需要;焊机必须有检定合格的电流、电压表,以保证焊接工艺的正确实施。

焊接电缆不能过长,较长时要调整焊接参数。

4、焊接工艺方法:
1)焊前管口组对:管口组对采用专用的组对工具,以
确保管子的平直度和对口平齐度。

管道对接焊口的组对必须做到内壁齐平,内壁错边量不可超标;管子组对点固,应由焊接同管子的焊工进行,点固用的焊条或焊丝应与正式焊接所用的相同,点焊长度为10-15mm,高度为2-4mm,且应超过管壁厚的2/3;管道焊缝表面不得裂缝、气孔、夹渣等缺陷;管子、管件对点固时,应保持焊接区域不受恶劣环境条件(风、雨)的影响。

2)焊接施工必须严格按焊接作业指导书的规定进行;焊接设备使用前必须进行安全性能与使用性能试验,不合格设备严禁进入施工现场;焊接过程中做好自检与互检工作,做好焊接质量的过程控制。

3)管道焊接采用手工电弧焊,焊条在使用前放入焊条烘干箱在100℃-150℃的温度下烘焙1-2个小时,并且保证焊条表面无油污等。

焊接中注意引弧和收弧质量,收弧处确保弧坑填满,防止弧坑火口裂纹,多层焊做到层间接头错开。

每条焊缝尽可能做到一次焊完,因帮被迫中断时,及时采取防裂措施,确认无裂纹后方可继续施焊。

4)管道连接时,不得强力对口,尤其与设备连接部分当松开螺栓,对口部分应处于正确的位置。

5)管道上的对接焊口或法兰接口必须避免与支、吊架重合。

管道上的仪表取源部件的开孔和焊接应在管道安装前
进行。

6)焊缝表面的焊渣必须清理干净,进行外观质量检查,看是否有气孔、裂纹、夹杂等焊接缺陷。

如存在缺陷必须及时进行返修,并作好返修记录。

保证镀锌管特殊操作方法的严格实施,按焊接工艺进行焊前坡口检查,施焊工艺参数、操作手法控制,焊后外观质量检查,必要时增加焊后无损检测。

控制焊接层次、每道口的焊材用量。

5、焊接环境控制:保证施焊时的温度、湿度、风速符合工艺要求。

无条件时不得施焊。

相关文档
最新文档
