贴片电容简述通常大家所说的贴片电容是指片式多层陶瓷电容(Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容。
它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。
具有小体积、大容量、Q值高、高可靠和耐高温等优点。
同时也具有容量误差较大、温度系数很高的缺点。
一般用在噪声旁路、滤波器、积分、振荡电路。
常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见引脚封装有0201、0402、0603、0805、1206、1210、1812、2010。
贴片电容基本结构多层陶瓷电容(MLCC)是由平行的陶瓷材料和电极材料层叠而成。
见下图：贴片电容封装尺寸封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)0201 0.60 ± 0.03(0.024 ± 0.001)0.30 ± 0.03(0.011 ± 0.001)0.15 ± 0.05(0.006 ± 0.002)0402 1.00 ± 0.10(0.040 ± 0.004)0.50 ± 0.10(0.020 ± 0.004)0.25 ± 0.15(0.010 ± 0.006)0603 1.60 ± 0.15(0.063 ± 0.006)0.81 ± 0.15(0.032 ± 0.006)0.35 ± 0.15(0.014 ± 0.006)0805 2.01 ± 0.20(0.079 ± 0.008)1.25 ± 0.20(0.049 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1206 3.20 ± 0.20 1.60 ± 0.20 0.50 ± 0.25(0.126 ± 0.008) (0.063 ± 0.008) (0.020 ± 0.010)1210 3.20 ± 0.20(0.126 ± 0.008)2.50 ± 0.20(0.098 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1812 4.50 ± 0.30(0.177 ± 0.012)3.20 ± 0.20(0.126 ± 0.008)0.61 ± 0.36(0.024 ± 0.014)1825 4.50 ± 0.30(0.177 ± 0.012)6.40 ± 0.40(0.252 ± 0.016)0.61 ± 0.36(0.024 ± 0.014)2225 5.72 ± 0.25(0.225 ± 0.010)6.40 ± 0.40(0.252 ± 0.016)0.64 ± 0.39(0.025 ± 0.015)贴片钽电容封装、尺寸封装尺寸：毫米（英寸）Code EIACodeL±0.20(0.008)W+0.20(0.008)-0.10 (0.004)H+0.20(0.008)-0.10 (0.004)W1±0.20(0.008)A+0.30(0.012)-0.20(0.008)S Min.A 3216-18 3.20 (0.126) 1.60 (0.063) 1.60 (0.063) 1.20 (0.047) 0.80 (0.031) 1.80 (0.071)B 3528-21 3.50 (0.138) 2.80 (0.110) 1.90 (0.075) 2.20 (0.087) 0.80 (0.031) 1.40 (0.055)C 6032-28 6.00 (0.236) 3.20 (0.126) 2.60 (0.102) 2.20 (0.087) 1.30 (0.051) 2.90 (0.114)D 7343-31 7.30 (0.287) 4.30 (0.169) 2.90 (0.114) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173)E 7343-43 7.30 (0.287) 4.30 (0.169) 4.10 (0.162) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173)。
常用电子元件封装及尺寸
常用电子元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

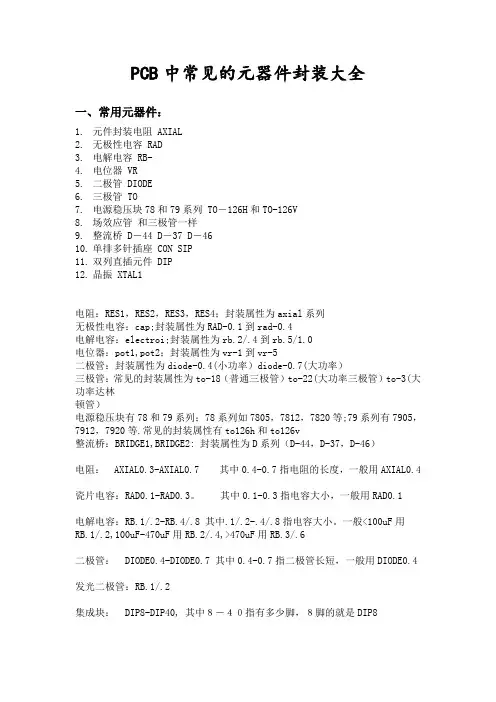

PCB中常见的元器件封装大全
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
电容封装文档
电容封装概述电容是电子器件中常见的被动元件之一，用于存储和释放电荷。
在电子元器件中，电容封装起着保护电容器件的作用。
本文将介绍电容封装的概念、种类、特点以及应用领域。
电容封装的概念电容封装是将电容器件进行封装，以保护电容器件并便于使用。
封装主要有外观、特性和材料等方面的要求。
不同的电容封装形式适用于不同的应用场景。
电容封装的种类1. 贴片式封装贴片式封装是将电容片封装在直径小于100mm的基板上，封装形状多样。
常见的贴片式封装有：•0402：封装尺寸为0.4mm x 0.2mm；•0603：封装尺寸为0.6mm x 0.3mm；•0805：封装尺寸为0.8mm x 0.5mm；•1206：封装尺寸为1.2mm x 0.6mm；•1812：封装尺寸为1.8mm x 1.2mm。
贴片式封装适用于电子产品中的小尺寸电路板，广泛应用于手机、平板电脑等消费电子产品。
2. 引脚式封装引脚式封装是将电容器件进行引脚连接，并进行封装。
根据引脚形式的不同，引脚式封装又可以分为直插式和表面贴装式两种。
•直插式引脚封装：通过插入电路板孔洞与电路板焊接进行连接；•表面贴装式引脚封装：即SMT封装。
通过电容器件底部的引脚与电路板焊接进行连接。
引脚式封装适用于电子产品中的大尺寸电路板，广泛应用于计算机、网络设备、家用电器等领域。
3. 轴向电解电容封装轴向电解电容封装是将电容器件进行轴向引脚连接，并封装成圆柱形状。
轴向电解电容封装通常由两个引脚连接，其中一个引脚为正极，另一个引脚为负极。
轴向电解电容封装适用于高压、大容量的应用场景，如电源电路和电机驱动。
电容封装的特点1.尺寸多样性：电容封装的尺寸种类繁多，可以适应不同尺寸的电子产品；2.安装方便：贴片式封装和SMT封装可以直接焊接在电路板上，安装过程方便快捷；3.抗震抗振动：电容封装具有较好的抗震抗振动特性，可以在恶劣环境下稳定运行；4.耐高温特性：电容封装具有良好的耐高温性能，可以在高温环境下正常工作；5.耐腐蚀特性：电容封装具有较好的耐腐蚀性能，可以适应潮湿和腐蚀性环境。
完整版电解电容封装规格表
康富松电解电容全系列封装规格产品名称：康富松电解电容ME系列型式：导针型特性：耐高温,标准品,通过无铅认证使用温度范围：-40 〜+105 C (6.3 〜400V) -25 〜+105 C (450V)额定工作电压范围：6.3〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 iik寿命(H): 2000产品名称：康富松电解电容RC系列型式：导针型特性：耐高温,低阻抗,通过无铅认证使用温度范围：-55 〜+105 C (6.3 〜100V)-40 〜+105 C(160 〜400V)-25 〜+105 C (450V)额定工作电压范围：6.3〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 ixA寿命(H): 3000~5000产品名称：康富松电解电容RD系列型式：导针型特性：耐高温,通过无铅认证使用温度范围：-55 〜+105 C (6.3 〜100V)-40 〜+105 C(160 〜400V)-25 〜+105 C (450V)额定工作电压范围：6.3〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 ixA寿命(H): 2000〜8000产品名称：康富松电解电容RG系列型式：导针型特性：耐高温,低阻抗,长寿命,通过无铅认证使用温度范围：-40〜+105 C额定工作电压范围：6.3〜50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3 1ik寿命(H): 4000~10000产品名称：康富松电解电容KM系列型式：牛角型特性：普通品,通过无铅认证使用温度范围：-40 ~ +105 C (6.3 ~ 100V)-25 ~ +105 C(160 ~ 450V) 额定工作电压范围：6.3 ~ 450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 3mA寿命(H): 2000产品名称：康富松电解电容BP系列型式：导针型特性：普通品,高纹波,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：25 ~ 50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：100 MA寿命(H): 1000产品名称：康富松电解电容BQ系列型式：导针型特性：高纹波,通过无铅认证使用温度范围：-25 ~ +105 C额定工作电压范围：200 ~400V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：100 MA寿命(H): 1000产品名称：康富松电解电容ES系列型式：导针型特性：普通品,高纹波,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：25 ~ 50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：3MCV寿命(H): 2000产品名称：康富松电解电容HD系列型式：导针型特性：耐高温,通过无铅认证使用温度范围：-40 ~ +105 C(160 ~ 400V) -25 ~ +105 C (450V)额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：CV^ 1000 I=0.1CV+40CV>1000 I=0.04CV+100寿命(H): 8000~10000产品名称：康富松电解电容HE系列型式：导针型特性：耐高温,通过无铅认证使用温度范围：-40 ~ +125 C(10 ~ 250V)-25 ~ +125 C (350~450V) 额定工作电压范围：10 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV or 4 g A寿命(H): 2000产品名称：康富松电解电容HW系列型式：导针型特性：长寿命,通过无铅认证使用温度范围：-40 ~ +105 C(160 ~ 400V)-25 ~ +105 C (420-450V) 额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV寿命(H): 10000~12000产品名称：康富松电解电容HY系列型式：导针型特性：高纹波,通过无铅认证使用温度范围：-40 ~ +130 C(160 ~ 400V)-25 ~ +130 C (450V)额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV寿命(H): 3000~15000产品名称：康富松电解电容JE系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +130 C(160 ~ 450V)额定工作电压范围：160 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV寿命(H): 4000~20000产品名称：康富松电解电容Ke系列型式：导针型特性：普通品,通过无铅认证使用温度范围：-40 ~ +85 C (6.3 ~ 400V) -25 ~ +85(450V) 额定工作电压范围：6.3 ~450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.03CV寿命(H): 2000产品名称：康富松电解电容LL/LM系列型式：导针型特性：高纹波,通过无铅认证使用温度范围：LL:-40~+85LM:-40~+105额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.002CV or 0.4 g A寿命(H):1000产品名称：康富松电解电容mp系列型式：导针型特性：小型号,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：4 ~50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3uA寿命(H): 1000产品名称：康富松电解电容mq系列型式：导针型特性：通过无铅认证使用温度范围：-55 ~ +105 C额定工作电压范围：6.3~50V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3uA寿命(H): 1000产品名称：康富松电解电容NP系列型式：导针型特性：普通品,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.06CV or 10 11A.寿命(H): 2000产品名称：康富松电解电容NQ系列型式：导针型特性：普通品,通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.06CV or 10 11A.寿命(H): 1000产品名称：康富松电解电容PH系列型式：导针型特性：通过无铅认证使用温度范围：-20~ +55 C额定工作电压范围：300 &330V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：1XC.寿命(H):产品名称：康富松电解电容RF系列型式：导针型特性：高频低阻,通过无铅认证使用温度范围：-55 ~ +105 C额定工作电压范围：6.3 ~63V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3 11A.寿命(H): 2000~8000产品名称：康富松电解电容RT系列型式：导针型特性：低阻,通过无铅认证使用温度范围：-40 ~ +105 C额定工作电压范围：6.3 ~100V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3 11A.寿命(H): 2000~5000产品名称：康富松电解电容RU系列型式：导针型特性：低ESR,通过无铅认证使用温度范围：-40 ~ +105 C额定工作电压范围：6.3 ~16V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.03CV or10 11A.寿命(H): 2000产品名称：康富松电解电容SL系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：4 ~63V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.02CV or 3uA,.寿命(H): 1000产品名称：康富松电解电容SN系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：6.3~50V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.05CV or 10uA,.寿命(H): 2000产品名称：康富松电解电容SS系列型式：导针型特性：通过无铅认证使用温度范围：-40 ~ +85 C额定工作电压范围：4 ~63V电容量允许偏差：土20%(M) (at 20 C ,120Hz) 漏电流：0.01CV or 3uA,. 寿命(H): 1000产品名称：康富松电解电容SU系列型式：导针型特性：低阻抗,通过无铅认证使用温度范围：-55〜+105 C额定工作电压范围：6.3〜35V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3uA,.寿命(H): 1000产品名称：康富松电解电容SV系列型式：导针型特性：通过无铅认证使用温度范围：-40〜+105 C额定工作电压范围：6.3〜50V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 3uA,.寿命(H): 5000产品名称：康富松电解电容TB系列型式：导针型特性：低本钱,通过无铅认证使用温度范围：-40〜+105 C(160〜400V)额定工作电压范围：160〜400V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV,.寿命(H): 3000产品名称：康富松电解电容TC系列型式：导针型特性：通过无铅认证使用温度范围：-40 〜+105 C(160 〜400V) -25 〜+105 C (450V)额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV.寿命(H): 5000产品名称：康富松电解电容TD系列型式：导针型特性：长寿命,通过无铅认证使用温度范围：-40 〜+130 C(160 〜400V) -25 〜+130 C(160 〜450V) 额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV.寿命(H): 2000〜8000产品名称：康富松电解电容pm系列型式：焊片型特性：通过无铅认证使用温度范围：-20 C〜+55 C额定工作电压范围：330V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：1 xC (uA) after 5 minutes.寿命(H): 5000产品名称：康富松电解电容wg系列型式：焊片型特性：高纹波,通过无铅认证使用温度范围：-20 C〜+85 C额定工作电压范围：400〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.01CV or 5mA寿命(H): 5000产品名称：康富松电解电容wm系列型式：焊片型特性：通过无铅认证使用温度范围：-25 C〜+70 C额定工作电压范围：315V,475V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.06 CV or 3mA寿命(H): 40c时以充电0.8秒,放电0.2秒为一周期,经过1000,000个周期后产品名称：康富松电解电容EM系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：200〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 2000产品名称：康富松电解电容kn系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 5000产品名称：康富松电解电容kp系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 7000产品名称：康富松电解电容kq系列型式：牛角型特性：通过无铅认证使用温度范围：-25〜+105 C额定工作电压范围：160〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：I三3V z CV寿命(H): 7000~10000产品名称：康富松电解电容LS系列型式：牛角型特性：嵌入式,通过无铅认证使用温度范围：-40 〜+85 C (6.3 〜100V)-25 〜+85 C (160 〜450V) 额定工作电压范围：6.3 ~ 450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 3mA,寿命(H): 2000产品名称：康富松电解电容WE系列型式：螺栓型特性：通过无铅认证使用温度范围：-40 〜+105 C (10 〜100V) -25 〜+105 C (160 〜400V)额定工作电压范围：10~ 400V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 5mA,,寿命(H): 2000产品名称：康富松电解电容WF系列型式：螺栓型特性：高纹波,通过无铅认证使用温度范围：-25〜+85 C额定工作电压范围：350〜450V电容量允许偏差：土20%(M) (at 20 C ,120Hz)漏电流：0.02CV or 5mA,,寿命(H): 5000。
铝电解电容封装尺寸
铝电解电容封装尺寸
铝电解电容是电子元器件中常用的一种电容器，主要用于储存电荷、
稳压、滤波等方面。
其封装尺寸主要包括径向、贴片和薄型三种，下
面将针对这三种封装做一些详细介绍。
首先是径向封装，这种封装形式通常采用铝制外壳和铜制引线的结构，封装效果较好，尺寸比较狭长，适用于安装在PCB板上。
常用的尺寸规格包括直径为5mm、7mm、8mm等，长度在10mm左右，容量范围从1μF到6800μF不等。
其次是贴片封装，与径向封装不同，贴片封装的铝电解电容体积小、
尺寸短，适用于大规模组装。
贴片封装的规格主要包括：2520、3225、3535、4545等，其中2520尺寸为2.5mm×2.0mm，3535尺寸为3.5mm×3.5mm，4545尺寸为4.5mm×4.5mm。
容量范围从1μF到470μF不等。
最后是薄型封装，这种封装方式比较新颖，目前在市场上并没有太多
的产品。
薄型封装的优势在于占据的空间较小，可适用于手机等小型
设备。
常见的封装规格包括：0902、1002、1202，其中0902尺寸
为0.9mm×0.2mm，1002尺寸为1.0mm×0.2mm，1202尺寸为
1.2mm×0.2mm。
总的来说，铝电解电容的封装尺寸主要有三种：径向、贴片和薄型。
径向封装形式适用于安装在PCB板上，而贴片和薄型封装则适用于大规模组装和小型设备。
不同种类的封装规格有不同的尺寸大小和容量范围，消费者在选择时需根据实际需求进行选择。
常用电解电容尺寸规格
5.0
47
12.5
25
230
0.15 2000
0.6
5.0
5.0
100
16
31.5
365
0.15 2000
0.8
7.5
1
6.3
11.2
18
0.20 2000
0.5
2.5
5.0
2.5
2.2
8
11.5
31
0.20 2000
0.6
3.5
5.0
3.3
10
12.5
38
0.20 2000
0.6
5.0
5.0
4.7
0.6
3.5
5.0
1000
10
12.5
460
0.24 2000
0.6
5.0
5.0
2200
10
20
760
0.26 2000
0.6
5.0
5.0
10 3300 12.5
20
1000
0.28 2000
0.6
5.0
5.0
4700 12.5
25
1260
0.30 2000
0.6
5.0
5.0
6800
16
25
1570
0.34 2000
0.8
7.5
7.5
10000 16
31.5
1890
0.42 2000
0.8
7.5
15000 18
35.5
2180
0.52 2000
0.8
7.5
100
5
11
110
常用电解电容型号
常用电解电容型号电解电容是一种常见的电子元器件，广泛应用于各种电子设备中。
它具有容量大、体积小、价格低廉等特点，因此在电子领域得到了广泛的应用。
下面将介绍一些常用的电解电容型号及其特点。
1. 电解电容型号：ELNA RE3系列特点：ELNA RE3系列电解电容具有高温工作能力，适用于高温环境下的电子设备。
该系列电容器采用铝质电解质，容量范围从1μF到470μF不等，电压范围从6.3V到100V。
此外，RE3系列电容器具有低阻抗、低ESR和长寿命等特点。
2. 电解电容型号：Nichicon HE系列特点：Nichicon HE系列电解电容适用于高温高湿度环境下的电子设备。
该系列电容器采用高温高湿度耐受性电解质，容量范围从1μF到470μF不等，电压范围从6.3V到100V。
HE系列电容器具有低频特性好、低ESR和长寿命等特点。
3. 电解电容型号：Panasonic FC系列特点：Panasonic FC系列电解电容器是一种高性能电容器，适用于各种电子设备。
该系列电容器采用高品质的电解质和极片材料，容量范围从1μF到1000μF不等，电压范围从6.3V到100V。
FC 系列电容器具有低ESR、低泄漏电流和长寿命等特点。
4. 电解电容型号：Rubycon YXF系列特点：Rubycon YXF系列电解电容是一种高质量的电容器，适用于各种电子设备。
该系列电容器采用高品质的电解质和极片材料，容量范围从1μF到1000μF不等，电压范围从6.3V到100V。
YXF 系列电容器具有低ESR、低泄漏电流和长寿命等特点。
5. 电解电容型号：Nippon Chemi-Con KZE系列特点：Nippon Chemi-Con KZE系列电解电容是一种高性能电容器，适用于各种电子设备。
该系列电容器采用高品质的电解质和极片材料，容量范围从1μF到1000μF不等，电压范围从6.3V到100V。
KZE系列电容器具有低ESR、低泄漏电流和长寿命等特点。
电解电容规格尺寸参数一览表
电解电容是一种常见的电子元器件，广泛应用于各个领域。
电解电容的规格尺寸参数是在选型和应用过程中非常重要的参考因素。
深圳智成作为TDK代理，为大家介绍电解电容规格尺寸参数一览表。
电解电容的规格主要有电容量、电压等级、耐久性和工作温度等。
大多数电解电容的容量范围从几微法到数千法，电压等级也有很大差异，一般从数十伏到数百伏。
耐久性方面，电解电容的使用寿命与其类型有关，一般有低温、长寿命电解电容等。
工作温度也是电解电容的重要指标，常见的工作温度范围从-40℃到+105℃。
除了规格参数外，电解电容的尺寸参数也非常重要。
电解电容的尺寸主要包括直径、高度和引线间距。
不同的电解电容引线形式也有所不同，包括铝箔电解电容的板式引线和电解电容固态电解质引线等。
对于不同的应用场景，电解电容的规格尺寸参数也有所不同。
比如，在高温和震动环境下使用，需要选择工作温度范围高、耐震性好的电解电容；而在高电压条件下使用，需要选择耐压能力良好的电解电容。
作为TDK代理商，深圳智成为客户提供了丰富的电解电容产品线和专业的技术支持。
我们可以根据客户的需求，为其推荐合适的电容产品，并提供规格尺寸参数、电容参数等专业的选型指导。
我们还为客户提供完善的售后服务和长期技术支持，确保客户始终获得最佳的产品和服务体验。
总的来说，电解电容的规格尺寸参数是影响其选择和应用的主要因素之一。
深圳智成作为TDK代理，以其专业的产品知识和技术服务，为客户提供优质的电解电容产品和完美的用户体验。
关于PCB封装尺寸(标准封装)
一、直插式电阻封装及尺寸直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx 代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。
这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
二、直插式电容封装及尺寸1、无极电容常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。
2、有极电容有极电容一般指电解电容：下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，需根据产品设计特点进行选择。
图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。
电解电容封装则以RB标识，常见封装有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸（丝印），单位仍然是英寸，如下图（RB-.3/.6）：三、贴片电阻电容封装规格、尺寸和功率对应关系贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。
英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。
我们常说的0805封装就是指英制代码。
实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。
封装尺寸规格对应关系如下表：英制公制长(L) 宽(W) 高(t)(inch) (mm) (mm) (mm) (mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.100805 2012 2.00±0.20 1.25±0.15 0.50±0.101206 3216 3.20±0.20 1.60±0.15 0.55±0.101210 3225 3.20±0.20 2.50±0.20 0.55±0.101812 4832 4.50±0.20 3.20±0.20 0.55±0.102010 5025 5.00±0.20 2.50±0.20 0.55±0.102512 6432 6.40±0.20 3.20±0.20 0.55±0.10封装尺寸与功率有关通常如下：英制功率W0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W1210 1/3W1812 1/2W2010 3/4W2512 1W按照1 mil=0.001英寸，1英寸=2.54cm换算关系设计，（1英寸=1000mil）//////////////////protel元件封装介绍电阻AXIAL0.3 0.4三极管TO-92A B电容RAD0.1 0.2发光二极管DZODE0.1单排针SIP+脚数双排针DIP+脚数电解电容RB.1 .2 。
