扭簧的设计
扭转弹簧的设计知识
扭转弹簧的设计知识一.弹簧的弹簧钢性能1. 均匀且美观的表面状态。
2.良好的成形性，均匀的弹性。
3.高塑性，抗疲劳强度，耐热耐腐蚀性能佳。
4.材料表面状态由用户选择：裸线、镀镍弹簧线、镀树脂弹簧线，不锈钢弹簧出厂又分为亮面、雾面、半亮面。
5.无论是无磁性或弱磁性的不锈钢弹簧。
均可广泛使用于电子，家电，工业，民用等产品。
二.扭簧设计需要的技术参数扭簧的工作状态和拉伸弹簧及压缩弹簧有所不同，其更为复杂和多变，其中包括了很多参数指标，下面一一讲解：d (弹簧线径) :该参数描述了弹簧线的直径，也就是我们说的弹簧钢丝的粗细，默认单位mm。
Dd (心轴最大直径)：该参数描述的是工业应用中弹簧轴的最大直径，公差±2%。
D1 (内径): 弹簧的内径等于外径减去两倍的线径。
扭簧在工作过程中，内径可以减小到心轴直径，内径公差±2%。
D (中径): 弹簧的中径等于外径减去一个线径。
D2 (外径) : 等于内径加上两倍的线径。
扭簧在工作过程中，外径将变小，公差(±2%±0.1)mm。
L0 (自然长度)：注意：在工作过程中自然长度会减小，公差±2%。
Tum (扭转圈数)：弹簧绕制的圈数，圈数的不同直接影响扭簧的性能。
扭簧的圈数越多扭力越小。
deg (原始角度)：扭簧的两个扭脚之间的原始角度。
上图的原始角度为180°。
X1 (支承长度): 这是从弹簧圈身中轴到弹簧支承的长度，一般工作中是固定不动的，也就是我们所说的固定力臂，公差±2%。
X2 (施力长度)：这是从弹簧圈身中轴到弹簧施力点的长度，一般工作中是转动的，也就是我们所说的施力力臂，公差±2%。
A1 (工作扭转角度):扭转弹簧的在工作中扭转的角度。
An (最大扭转角度):扭转弹簧的最大扭转角度。
F1 (工作负荷)：扭簧在工作角度A1时作用在扭转弹簧支承上的作用力。
Fn (最大负荷)：允许作用在扭转弹簧支承上的最大力，对应的是An 最大扭转角度时所需的作用力。
扭簧设计实例
扭簧设计实例扭簧是一种常见的弹簧类型，具有扭转变形能力。
它广泛应用于各种机械设备和工业产品中，用于提供弹性支撑和回复力。
下面将介绍一个扭簧的设计实例，展示扭簧设计的过程和注意事项。
1. 设计需求分析在进行扭簧设计之前，首先需要进行设计需求分析。
这个设计实例中，假设我们需要设计一种用于汽车座椅的扭簧。
这个扭簧需要能够提供足够的弹性支撑力，以确保乘坐舒适，并且具有足够的耐久性和稳定性。
2. 材料选择选择合适的材料是扭簧设计的重要步骤之一。
对于汽车座椅扭簧来说，常见的材料选择包括钢丝和钢带。
钢丝具有高强度和耐久性，适用于承受较大负荷的情况。
而钢带则更适合需要较大变形范围和弹性的情况。
3. 计算弹簧参数在设计扭簧之前，需要计算弹簧的参数。
这些参数包括弹簧的刚度、自由长度、扭转角度等。
通过计算这些参数，可以确保设计出满足需求的扭簧。
4. 扭簧的几何形状扭簧的几何形状对其性能有着重要影响。
在这个设计实例中，我们可以选择一种常见的扭簧形状，如圆柱形。
通过选择合适的弹簧直径、线径和螺距，可以满足设计要求。
5. 弹簧的预压和预扭预压和预扭是扭簧设计中的重要步骤。
预压是指在安装扭簧时，给予其一定的压缩力，使其在工作时能够保持一定的压缩状态。
预扭是指在安装扭簧时，给予其一定的扭转角度，使其在工作时能够有足够的弹性支撑力。
通过合理的预压和预扭设计，可以确保扭簧在工作时具有稳定的性能。
6. 弹簧的制造和检测完成扭簧设计之后，需要进行制造和检测。
制造过程中需要选择合适的加工工艺和设备，确保扭簧的精度和质量。
检测过程中需要使用合适的检测设备和方法，对扭簧进行强度、刚度和变形等性能的测试。
7. 扭簧的应用和优化设计完成的扭簧可以应用于汽车座椅中。
在实际使用过程中，可以进行优化和改进，以提高扭簧的性能和寿命。
例如，可以通过调整扭簧的材料、几何形状和预压预扭等参数，来满足不同座椅的需求。
总结：以上是一个扭簧设计实例的介绍。
通过对扭簧的设计需求分析、材料选择、参数计算、几何形状设计、预压预扭设计、制造和检测等步骤的介绍，可以对扭簧设计的过程有一个清晰的了解。
扭簧设计文档
扭簧设计1. 简介扭簧是一种常见的机械弹性元件，广泛应用于各种机械装置中。
它具有弹性变形能力，能够承受旋转或回转运动时的扭矩，常用于提供力矩或恢复力的作用。
本文将介绍扭簧的设计原理、计算方法和注意事项。
2. 设计原理扭簧的设计需要考虑以下几个关键因素：2.1 材料选择扭簧通常使用优质的弹簧钢材料，如65MN、60SI2MN等。
这些材料具有良好的弹性和硬度，能够确保扭簧的稳定性和耐久性。
2.2 弹性系数扭簧的弹性系数是一项重要的设计参数，用于描述扭簧的刚度。
弹性系数决定了扭簧所能承受的最大扭力和变形程度。
在设计过程中，需要合理选择弹性系数，使得扭簧在工作条件下能够满足所需的扭矩和回弹力。
2.3 螺旋方向扭簧的螺旋方向分为左旋和右旋，具体选择取决于应用需求。
在实际应用中，需要根据装置的运动方式和力矩要求来确定扭簧的螺旋方向，以确保扭簧可以提供所需的扭矩和回弹力。
3. 计算方法扭簧的设计计算需要考虑以下几个方面：3.1 扭矩计算根据应用需求和工作条件，可以通过扭矩计算公式来确定扭簧的设计参数。
一般情况下，扭矩计算公式为：T = K * φ * G式中，T表示扭矩，K表示弹簧的弹性系数，φ表示扭簧的角度变形，G表示扭簧的几何形状参数。
3.2 变形计算扭簧的变形计算需要考虑弹簧材料的弹性模量和几何参数。
一般情况下，变形计算公式为：φ = (T * L) / (G * d^4)式中，φ表示扭簧的角度变形，T表示扭矩，L表示扭簧的长度，G表示扭簧的剪切模量，d表示扭簧的直径。
3.3 弹性系数计算扭簧的弹性系数计算需要考虑弹簧材料的切变模量和几何参数。
一般情况下，弹性系数计算公式为：K = (G * d^4) / (8 * D^3 * n)式中，K表示弹性系数，G表示扭簧的剪切模量，d表示扭簧的直径，D表示扭簧的平均直径，n表示扭簧的总匝数。
4. 注意事项在扭簧设计过程中，需要注意以下几点：•根据应用需求选择合适的弹簧钢材料，确保扭簧的强度和耐久性；•合理选择扭簧的弹性系数，以满足所需的扭矩和回弹力；•在设计过程中考虑扭簧的螺旋方向，以适应装置的运动方式和力矩要求；•使用合适的计算方法，准确计算扭簧的扭矩、变形和弹性系数；•定期检查和维护扭簧，确保其正常工作。
汽车扭簧扭力公差设计参照标准
汽车扭簧扭力公差设计参照标准
汽车扭簧扭力公差设计通常参照以下标准：
1. ISO 2088: 这是国际标准化组织（ISO）发布的标准，涉及弹簧的一般要求和试验方法。
其中包括了关于扭簧扭力公差的设计指南。
2. SAE J543: 这是美国汽车工程师学会（SAE）发布的标准，用于弹簧的设计原则和测试要求。
该标准提供了有关扭簧的公差范围和设计建议。
3. DIN 2095: 这是德国标准化协会（DIN）发布的标准，涵盖了扭簧的规格和试验方法。
其中包括了有关扭簧扭力公差的指导。
这些标准提供了关于扭簧扭力公差的设计参考值，以确保扭簧在使用中的性能和可靠性符合要求。
请注意，具体的设计参考值可能因不同应用和制造商而有所不同，因此最好根据相关标准和制造商的要求进行具体设计。
扭簧设计计算范文
扭簧设计计算范文第一步：确定应力和变形在扭簧设计中，首先需要确定扭簧所需要承受的应力和变形。
应力是指扭簧在受力时所承受的力。
变形是指扭簧在受力时所发生的弯曲程度。
这两个参数都是根据具体的应用和需求来确定的。
第二步：确定扭簧材料扭簧的材料选择对于扭簧的设计至关重要。
一般来说，扭簧通常采用高强度的弹簧钢或不锈钢。
根据扭簧所需要的弹性模量、屈服强度和延伸率等参数来选择合适的材料。
第三步：计算扭簧的参数在确定了应力和变形以及材料之后，需要计算扭簧的具体参数。
主要包括弹簧常数、扭矩、螺旋角、扭转角等。
这些参数的计算需要使用相关的数学公式和物理原理。
第四步：确定扭簧的尺寸根据扭簧的参数，确定扭簧的具体尺寸。
包括弹簧直径、圈数、绕制直径等。
在确定尺寸时，需要考虑到扭簧的受力情况，合理地安排扭簧的空间，以保证扭簧能够正常工作。
第五步：进行强度校验通过计算和确定尺寸之后，需要对扭簧进行强度校验。
主要是对扭簧的材料强度和设计参数进行评估，确保扭簧在受力的情况下不会发生断裂或损坏。
第六步：确定扭簧的工艺参数根据扭簧的设计和需求，确定扭簧的工艺参数。
这包括绕制工艺、热处理工艺和表面处理工艺等。
根据不同的工艺要求，选择合适的工艺参数，并进行相应的加工和处理。
第七步：进行性能测试完成扭簧的设计和加工之后，需要进行性能测试。
主要是对扭簧进行强度和变形的测试，以确保扭簧能够满足设计和使用要求。
总结：扭簧设计计算是一项复杂的工作，需要考虑到多个参数和因素。
通过合理地确定应力和变形、选择合适的材料、计算扭簧的参数和尺寸、进行强度校验、确定工艺参数以及进行性能测试，可以设计出性能优良、质量可靠的扭簧产品。
扭簧弹簧的设计和计算

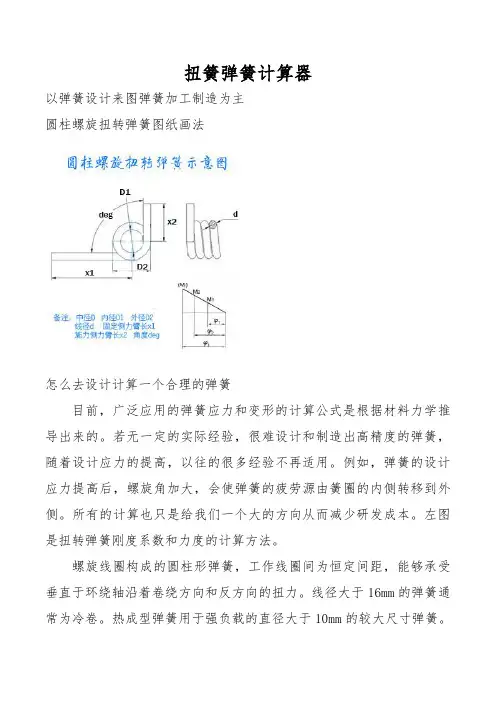

扭簧弹簧计算器以弹簧设计来图弹簧加工制造为主圆柱螺旋扭转弹簧图纸画法怎么去设计计算一个合理的弹簧目前，广泛应用的弹簧应力和变形的计算公式是根据材料力学推导出来的。
若无一定的实际经验，很难设计和制造出高精度的弹簧，随着设计应力的提高，以往的很多经验不再适用。
例如，弹簧的设计应力提高后，螺旋角加大，会使弹簧的疲劳源由簧圈的内侧转移到外侧。
所有的计算也只是给我们一个大的方向从而减少研发成本。
左图是扭转弹簧刚度系数和力度的计算方法。
螺旋线圈构成的圆柱形弹簧，工作线圈间为恒定间距，能够承受垂直于环绕轴沿着卷绕方向和反方向的扭力。
线径大于16mm的弹簧通常为冷卷。
热成型弹簧用于强负载的直径大于10mm的较大尺寸弹簧。
备注：该计算设计用于线圈卷绕方向的扭转负载，不计入弹簧内部或外部导向零件的支撑效果。
也不计入出现的摩擦效果。
线圈之间的可能的摩擦也不计入在内。
扭簧的常见形式··外臂扭转弹簧···内臂扭转弹簧···中心臂扭转弹簧···平列双扭弹簧·弹簧力度设计扭簧按两种基本设计制造：紧和松（线圈间隙）。
如果是静态负载，紧凑的线圈为推荐选项。
但是，工作线圈之间出现摩擦，这将导致弹簧寿命减少。
另外，线圈的过于接近的间隙阻止弹簧完美喷丸。
由于弹簧端部的节构形状，弹簧与导杆的摩擦等均影响弹簧的特性，所以无特殊需要时，不规定特性要求。
如规定弹簧的特性要求时，应采用簧圈间有间隙的弹簧，用指定扭转变形角时的扭力进行考核。
扭转弹簧的类型如上图，前三类为普通形式扭转弹簧，第4种为平列式双扭转弹簧。
平列双扭转弹簧，是用一根弹簧材料在同一芯轴上，向相反方向缠绕所得的两个圈数相同的弹簧。
其中每一个弹簧的扭转度，相当于以此两个弹簧的总长作为一单个弹簧使用时的2倍。
平列双扭弹簧的刚度为其单个弹簧的4倍，变形量则为单个弹簧的1/4.因此，这种平列双扭转弹簧效率高。
扭簧结构设计
扭簧结构设计扭簧是一种弹簧，通常用于机械和工业应用中，它的作用是产生反弹力，因此比如汽车悬挂系统就需要使用扭簧以保证行车稳定。
由于扭簧的形状和工作方式都具有一定的独特性，因此设计和制造扭簧需要考虑许多因素。
以下是扭簧结构设计的一些重要因素。
1.材料选择扭簧通常使用高碳钢材料，它是一种适合扭动应力的材料。
高碳钢材料的强度和韧性可以保证扭簧的耐久性和抗腐蚀性能。
当然，根据使用环境不同，扭簧的材料选择也会不同。
例如，如果扭簧用于高温环境中，则需要选择耐高温的合金钢材料。
2.卷曲方式对于扭簧而言，卷曲方式是其重要的结构设计之一，它能够直接影响到扭簧的扭动性能和精度。
卷制方式分为钩式和直式两种，钩式的扭簧卷曲方式使得其储存能量能够更为集中，同时也能够提高弹簧的稳定性。
而直式的扭簧则不同，其结构比较紧凑，适用于工作空间相对较小的场合。
3.圈数和直径扭簧的圈数和直径都与其弹性有关。
根据使用情况和设计要求的不同，扭簧圈数和直径也会有所不同。
通常，扭簧的圈数越多，弹性越高。
而直径越大，弹簧的变形量就越小，弹性就越小。
4.扭簧刚度刚度是指扭簧对外界力的抵抗能力。
扭簧的刚度通常可以通过其弹性常数来衡量。
扭簧的弹性常数越大，意味着扭簧的刚度越高，也就意味着需要更大的力才能产生相同的变形量。
扭簧的弹性常数也能够根据两端固定方式、直径、圈数等因素来确定。
5.扭簧的端形扭簧的端形设计对于其性能而言同样非常重要。
扭簧的端形根据其应用场景而有所不同，例如圆形、方形、矩形或勾形等。
通常情况下，端形的设计应避免出现应力集中，保证其抗疲劳性等方面。
总之，扭簧结构设计需要考虑许多因素才能确保其正确和可靠的工作。
在设计和制造过程中，除了上述因素外，还应注意到工作环境、负载和预期寿命等诸多因素。
通过合理的设计和制造，扭簧可以提供高效、稳定的扭动能力，同时也满足各种应用需求。
扭簧设计计算表格
弹簧弹性模量
弹簧材料 不锈钢A组 不锈钢B组 不锈钢C组 琴钢丝E组 琴钢丝F组 琴钢丝G组
弹性模量 试验弯曲
E(MPa)
应力系数
185000 0.75
195000 0.75
195000 0.75
206000 0.78
206000 0.78
206000 0.78
受力侧力臂l2（mm)
7
负荷类型
静负荷
扭簧材料选择
不锈钢A组
以下为自动计算
项目
公式
弹簧弹性模量
Hale Waihona Puke 系统查表扭簧内径D1(mm)
D1=D-d
扭转变形角φ(°)
φ=φ2-φ1
内径减小量△D
△D=φ2*D/(360*n)
请输入 请输入 请输入 请输入 请选择 请选择
计算结果 185000
11 80 0.36
设计计算 强度校核
0.68 1400 952 790.58 158.12
上限应力系数
σmax/Rm
0.565
下限应力系数
σmin/Rm
0.11
循环特征系数γ
γ=σmin/σmax
0.2
强度校核要求：从上述计算中取坐标点（下限应力系数，上限应
力系数），若该点在γ=σmin/σmax与要求达到的寿命次数斜线
的交点以下，则说明此扭簧的疲劳寿命N大于寿命次数，符合寿命
扭矩T2 (N.mm)
T2=T´*φ2
620.92
曲度系数Kb
顺向扭转时为1
1
弯曲应力系数K1´ 材料抗拉强度Rm
（N/mm²) 许用弯曲应力σ
扭转弹簧设计计算
导杆直径D´(mm)
D´=0.9*(D1-△D)
9.58
判断是否长扭臂 (l1+l2)≥0.09*Pi*D*n
短扭臂
刚度系数T´ {N.mm/(°)}
扭矩T1 (N.mm)
短扭臂
T′ Ed4 3667Dn
长扭臂
T′
Ed 4 3367[Dn 1
(l1
l 2)]
3
T1=T´*φ1
6.2092 124.184
扭转弹簧设计计算
引用标准：GB/T 23935-2009 圆柱螺旋弹簧设计计算 适用范围：适用于冷拉钢丝（直径小于12mm),材质为不锈钢及琴钢丝
扭簧线径d（mm）
2
请输入
扭簧中径D（mm)
13
请输入
有效圈数n
10
请输入
参数输入 初始角度φ1(°)
20
工作角度φ2(°)
100
固定侧力臂l1（mm)
7.5
0.68
0.68
0.55
0.55
0.45
0.45
琴钢丝E组 0.7 0.58 0.49
琴钢丝F组 0.7 0.58 0.49
T′ Ed4 3667Dn
Ed 4 367[Dn 1 (l1 l2)]
3
6.2092 6.1366
琴钢丝G组 0.7 0.58 0.49
负荷类型 静负荷 动负荷有限疲劳 动负荷无限疲劳
弹簧弹性模量
弹簧材料 不锈钢A组 不锈钢B组 不锈钢C组 琴钢丝E组 琴钢丝F组 琴钢丝G组
弹性模量 试验弯曲
E(MPa)
应力系数
185000 0.75
195000 0.75
195000 0.75
基于穷举法的扭转弹簧设计方法
基于穷举法的扭转弹簧设计方法作者：周颖来源：《科技视界》2017年第06期【摘要】本文首先介绍了扭转弹簧的定义和分类，然后阐述了典型的扭转弹簧设计工程计算方法，列出计算过程并对其优缺点进行了分析，接着提出一种基于穷举法的扭转弹簧设计方法并对该方法进行详细阐述。
然后针对典型的工程输入条件，分别采用工程计算方法和基于穷举法的扭转弹簧设计方法进行了扭转弹簧设计，详细列出两者的设计过程。
最后通过对两种设计方法计算出的扭转弹簧相关参数进行对比分析，证明了基于穷举法的扭转弹簧设计方法的优越性，为扭转弹簧的设计提供参考。
【关键词】扭转弹簧；穷举法；设计方法；工程算法0 引言扭转弹簧是各圈紧密或分开围绕，能适任扭转负荷（与弹簧轴线成直角）的一种弹簧。
工程上最常见的弹簧为外臂单扭弹簧，相应的工程算法也是基于外臂单扭弹簧进行的。
由于工程算法在计算过程中需要查阅大量的材料参数，同时还需要对一些参数进行近似、圆整，导致在工程计算时存在工作量大、设计弹簧非最优弹簧等问题。
本文提出了一种基于穷举法的扭转弹簧设计方法，并通过程序将其实现自动化，解决了工程算法中存在的问题。
1 工程设计方法与基于穷举法的方法介绍某一典型的扭簧初始输入参数如表1所示，表中规定了扭簧的最大、最小工作扭矩、工作扭转角、类别及自由角度。
自由角度是扭簧两个伸臂之间的夹角，根据表1中的外伸臂自由角度120°，对应扭簧圈数的小数位为0.167。
1.1 工程设计方法介绍传统的工程设计算法首先根据对扭簧工作次数要求选定扭簧的类别及材料，接着初选钢丝直径及旋绕比，计算初选扭簧参数对应的许用弯曲应力及曲度系数，从而得到钢丝直径标准值及实际许用弯曲应力，若实际许用弯曲应力大于初选材料弯曲应力，则该直径为可行直径，否则重复上述步骤。
得到合适的钢丝直径以后，进一步确定扭簧中径及旋绕比。
接下来再根据给定最大/最小工作扭矩得到弹簧圈数及刚度，确定实际工作时最大/最小扭转角及扭转力矩以及极限工作参数。
双扭簧设计原理和流程介绍
双扭簧设计原理和流程介绍什么是双扭簧？双扭簧是一种由不锈钢或铬钴合金制成的弹性元件，其形状类似于两个紧密缠绕的螺旋线圈，上下端分别固定在支撑物和活动物体上。
在被施加负荷时，双扭簧会产生扭转变形，在负荷消失后会恢复到原始形状，从而实现弹簧的作用。
相比于一般的线性弹簧，双扭簧具有更好的扭转刚度、更低的固有频率和更小的碰撞感，因此被广泛应用在工业自动化机械、汽车、医疗设备、电子产品等领域中。
双扭簧的设计原理在设计双扭簧时，需要考虑以下因素：负载和位移负载是指双扭簧所承受的外力，而位移则是指双扭簧所扭转的角度。
在设计中需要确定合适的负载和位移范围，以保证双扭簧能够在不过度变形的情况下承受负载，在负载消失后能够回到原始状态。
外径和线径外径和线径是双扭簧的基本几何参数，它们直接影响到双扭簧的扭转刚度、自然频率和载荷能力。
在设计中需要根据具体应用场景搭配合适的外径和线径，以满足各项性能指标。
扭绕和变形扭绕和变形是双扭簧的两个重要性能指标，它们反映了双扭簧在承受负载时的稳定性和弹性恢复性。
在设计中需要通过模型计算和实验测试来验证双扭簧的扭绕和变形特性是否符合要求。
双扭簧的设计流程双扭簧的设计流程可概括为以下几个步骤：第一步：应用需求在设计双扭簧前，需要明确其应用场景、所承受的负载和位移范围、外径和线径要求等，以便确定设计目标和限制条件。
第二步：双扭簧模型建立根据应用需求，对双扭簧进行几何建模、材料力学分析和有限元模拟，得到双扭簧的初始参数和基本性能指标。
第三步：样机制造和测试根据模型计算和仿真结果，制造一批双扭簧样机，在实验室或实际场景中进行室内和室外试验，对双扭簧的扭绕和变形特性进行测试和分析。
第四步：设计优化和重构根据实验测试结果和实际应用反馈，对双扭簧的设计进行优化和重构，以满足性能需求和产品要求。
第五步：性能验证和批量制造对双扭簧进行性能验证和批量制造，确保双扭簧的生产质量和性能稳定性，同时提高产品性价比和竞争力。
扭簧与轴的配合
扭簧与轴的配合扭簧是一种应用十分广泛的机械弹簧，具有多种形状和材质。
而轴则是支撑和转动机械装置的重要零部件。
扭簧与轴的配合在实际工程中起着至关重要的作用，决定着机械装置的稳定性、可靠性和使用寿命。
本文将深入探讨扭簧与轴的配合原理、设计方法、性能影响因素以及优化方向，旨在为相关领域的研究和应用提供参考。
一、扭簧与轴的配合原理扭簧与轴的配合原理主要涉及两个方面：一是力学配合原理，即扭簧在轴上的受力特点和传递规律；二是几何配合原理，即扭簧和轴之间的形状匹配和接触情况。
力学配合原理包括扭簧在轴上受到的载荷及其分布、对轴的固定方式、扭簧与轴之间的摩擦特性等；几何配合原理则包括扭簧和轴的形状参数、公差要求、相对位置等。
在实际设计中，必须综合考虑这两个方面的因素，确保扭簧与轴的配合能够实现良好的机械性能。
二、扭簧与轴的配合设计方法扭簧与轴的配合设计方法主要包括几何参数设计、力学分析及传递规律确定、模拟仿真验证等步骤。
首先，根据实际工程需求确定扭簧与轴的几何参数，包括直径、螺距、螺旋角等；其次，通过力学分析确定扭簧在轴上的载荷特点和传递规律，分析扭簧对轴的压缩、弯曲、摩擦等影响；最后，通过模拟仿真验证设计方案的合理性和可行性，优化扭簧与轴的配合效果。
三、扭簧与轴的配合性能影响因素扭簧与轴的配合性能受多种因素影响，主要包括弹簧材料、制造工艺、表面处理、使用环境等。
弹簧材料的选择直接影响扭簧的力学性能和耐久性，应根据实际载荷和使用条件选择合适的弹簧材料。
制造工艺和表面处理则影响扭簧与轴之间的摩擦特性和接触质量，影响扭簧的传递效率和稳定性。
使用环境的变化也会对扭簧与轴的配合性能产生影响，应考虑温度、湿度、粉尘、振动等因素的综合影响。
四、扭簧与轴的配合优化方向为了改善扭簧与轴的配合性能，可以从多个方面进行优化。
首先，应选用高品质的弹簧材料，并采用先进的制造工艺和表面处理技术，以提高扭簧的传递效率和使用寿命。
其次，可以通过优化几何参数设计，减小扭簧与轴之间的公差要求，提高配合精度和稳定性。
扭簧自由角度
扭簧的自由角度通常是指在无负载的情况下，扭簧两臂之间的夹角。
这个角度的大小取决于弹簧的直径、线径、材料和工艺等因素，一般在10度至360度之间。
具体来说，扭簧的自由角度可以通过工程设计算法或基于穷举法的方法来计算。
工程设计算法首先根据对扭簧工作次数要求选定扭簧的类别及材料，然后初选钢丝直径及旋绕比，计算初选扭簧参数对应的许用弯曲应力及曲度系数，从而得到钢丝直径标准值及实际许用弯曲应力。
如果实际许用弯曲应力大于初选材料弯曲应力，则该直径为可行直径，否则重复上述步骤。
此外，扭簧的自由角度也可以通过弹簧计算公式来计算。
这个公式考虑了弹簧的弹性模量、线径、线径、线径等因素，可以用来计算弹簧的力度。
在实际应用中，扭簧的自由角度的选择对于确保弹簧的稳定性和寿命非常重要。
因此，在进行弹簧设计时，应充分考虑各种因素，合理选择自由角度，以满足实际需求。
如需获取更多关于扭簧自由角度的信息，建议查阅机械设计领域的专业书籍或咨询相关领域的专家。
扭簧载荷松开型设计
扭簧载荷松开型设计摘要：一、引言二、扭簧载荷松开型设计的工作原理1.扭簧的作用2.载荷松开型设计的实现三、扭簧载荷松开型设计的优势1.提高产品使用寿命2.降低维修成本3.增强产品稳定性四、应用领域1.机械设备2.电子产品3.汽车零部件五、未来发展展望1.技术创新2.市场前景3.行业竞争力正文：一、引言扭簧载荷松开型设计作为一种新型设计理念，正逐渐被广大企业和工程师所接受。
这种设计旨在降低产品在使用过程中的故障率，提高产品性能，同时降低维修成本。
本文将从扭簧载荷松开型设计的工作原理、优势、应用领域以及未来发展展望四个方面进行全面阐述。
二、扭簧载荷松开型设计的工作原理1.扭簧的作用扭簧，又称螺旋弹簧，是一种用于承受扭矩的弹性元件。
在扭簧载荷松开型设计中，扭簧主要负责储存和释放能量。
当产品受到外力作用时，扭簧发生形变，储存能量；当外力消失时，扭簧恢复原状，释放能量。
2.载荷松开型设计的实现载荷松开型设计是通过特定的机构设计，使得在产品使用过程中，载荷能够在适当的时候自动松开，从而降低产品受到的载荷冲击，提高产品使用寿命。
这种设计在机械设备、电子产品、汽车零部件等领域具有广泛的应用。
三、扭簧载荷松开型设计的优势1.提高产品使用寿命通过载荷松开型设计，产品在承受外力时，能够有效地减小载荷对产品的冲击。
从而降低产品的疲劳损伤，延长产品使用寿命。
2.降低维修成本扭簧载荷松开型设计有助于降低产品故障率，减少因故障导致的维修次数。
从而降低维修成本，提高企业的经济效益。
3.增强产品稳定性载荷松开型设计能够提高产品在复杂工况下的稳定性，使产品在各种环境下都能保持良好的性能。
四、应用领域1.机械设备扭簧载荷松开型设计在机械设备领域具有广泛的应用，如减速器、传动部件等。
通过这种设计，可以提高机械设备的可靠性和稳定性。
2.电子产品在电子产品中，如硬盘、手机等，扭簧载荷松开型设计能够降低电子元件的故障率，提高产品的使用寿命。
扭力弹簧设计
扭力弹簧设计一、前言扭力弹簧是一种能够承受扭转力的弹簧，广泛应用于机械、汽车、电子等领域。
在设计扭力弹簧时，需要考虑到多种因素，如材料选择、线径计算、圈数确定等。
本文将从这些方面详细介绍扭力弹簧的设计。
二、材料选择1. 材料种类常见的扭力弹簧材料有以下几种：（1）普通碳素钢：具有较好的机械性能和成本优势，适用于大部分场合。
（2）合金钢：具有更高的强度和耐腐蚀性能，适用于高负荷或特殊环境下的使用。
（3）不锈钢：具有良好的耐腐蚀性能和美观度，在潮湿或酸碱环境下使用较为合适。
2. 材料特性在选择材料时，需要考虑到以下几个方面：（1）弹性模量：表示单位应变下单位体积内储存或释放的能量大小，影响弹簧回复速度和形变程度。
（2）屈服极限：表示材料开始塑性变形的应力大小，影响弹簧的负荷能力。
（3）疲劳极限：表示材料在循环载荷下能承受的最大应力，影响弹簧的使用寿命。
（4）导热系数：表示材料传递热量的能力，影响弹簧在高温环境下的稳定性。
三、线径计算1. 线径公式扭力弹簧线径计算公式为：D = （16Tn / πG）^1/3其中，D表示线径，Tn表示扭转力矩，G表示剪切模量。
2. 线径误差线径误差对于扭力弹簧的负荷能力和使用寿命都有一定影响。
一般来说，线径误差应控制在±0.05mm以内。
3. 线材选择扭力弹簧线材选择时需要考虑到以下几个方面：（1）直径精度：直径精度越高，线材加工后的误差越小。
（2）表面光洁度：表面光洁度越高，线材加工后表面质量越好。
（3）硬度：硬度适中的线材加工性能较好，而过硬或过软的线材则容易产生变形。
四、圈数确定1. 圈数公式扭力弹簧的圈数计算公式为：n = （8L / πD）^2 * （GJ / Tn）其中，n表示圈数，L表示弹簧长度，D表示线径，G表示剪切模量，J表示极惯性矩，Tn表示扭转力矩。
2. 圈数误差圈数误差对于扭力弹簧的负荷能力和使用寿命都有一定影响。
一般来说，圈数误差应控制在±1%以内。
扭簧设计计算范文
扭簧设计计算范文扭簧是一种常见的弹性元件，适用于许多机械设备和装置，用于提供扭矩和旋转力。
在设计扭簧时，我们需要考虑几个关键因素，包括应力、变形、传动比、扭转角度和扭转刚度等方面。
下面将详细介绍扭簧的设计计算。
1.确定扭簧的使用要求：在设计扭簧之前，首先需要明确扭簧的使用要求，包括扭矩、转速、工作时间等。
这些参数将直接影响到扭簧的设计和选择。
2.计算扭簧所受的最大应力：根据扭簧所需的扭矩和材料的弹性模量，可以计算出扭簧所受的最大应力。
常用的计算公式为：τ=(K・T)/(π・D^3)其中，τ为扭簧的最大剪应力，K为扭簧常数，T为扭矩，D为扭簧的直径。
3.计算扭簧的变形量：扭簧在受到外力作用时会发生变形，需要计算出其变形量。
一般来说，扭簧的变形量与其长度、材料的弹性模量和断面系数有关。
计算变形量的常用公式为：δ=(K・T)/(π・D^4/32・G・L)其中，δ为扭簧的变形量，K为扭簧常数，T为扭矩，D为扭簧的直径，G为材料的剪切模量，L为扭簧的长度。
4.根据传动比计算扭簧的目标扭转角度：传动比是扭簧应用中的关键参数，用于确定扭簧所需的扭转角度。
传动比定义为输出转矩与输入转矩之间的比值。
根据传动比，可以计算出扭簧所需的目标扭转角度：φ=φ1+φ2其中，φ为目标扭转角度，φ1为输入转矩所对应的扭转角度，φ2为输出转矩所对应的扭转角度。
5.计算扭簧的扭转刚度：扭簧的扭转刚度反映了其对扭转作用力的抵抗能力。
扭簧的扭转刚度与其几何形状和材料的选择有关。
计算扭簧的扭转刚度常用公式为：k=(G・D^4)/(8・N・R^3)其中，k为扭簧的扭转刚度，G为材料的剪切模量，D为扭簧的直径，N为扭簧的总圈数，R为扭簧的平均半径。
6.校核扭簧的设计参数：根据设计计算的结果，需要对扭簧的设计参数进行校核，确保其满足使用要求和安全性。
校核的内容包括应力、变形、扭转角度和扭转刚度等方面。
在扭簧设计的过程中，除了上述的几个基本计算，还需要考虑其他因素，如扭簧的材料选择、加工工艺、疲劳寿命等。
扭簧常用结构
扭簧常用结构扭簧是在机械制造中常用的重要零件，其主要作用是通过扭转螺旋形的金属线圈来提供弹性力。
扭簧广泛用于各种机械装置和电气设备中，如机器人、汽车、家用电器和工业机械等等。
因此，了解扭簧常用结构至关重要。
本文将介绍扭簧常用结构的种类、结构特点及其应用领域。
1. 线圈结构扭簧线圈结构扭簧是扭簧中最基础、最简单的结构形式之一。
其基本结构是由弹簧线圈经过旋转而形成的，其特点是扭曲时不需要防止翻转。
线圈扭簧广泛应用于各类家用电器中，如空调、洗衣机、冰箱等。
2. 平面型扭簧平面型扭簧是由弹簧线圈旋转、扭曲而形成的，唯一的不同是簧圈材料的厚度和宽度相同。
其设计结构具有高度的自适应性，能够保持稳定的扭转比率少时间，并且所需的金属材料量非常少。
平面型扭簧广泛应用于医疗行业中，如输液泵、呼吸机等。
3. 扁平型结构扭簧扁平型结构扭簧是由弹簧平面上的平行线结构组成，由于其设计结构形式的特殊性，具有较好的刚度和强度。
扁平型结构扭簧广泛用于各类机械制造中，如汽车座椅、工业机械。
其独特的形状也使其在电子行业中广受欢迎，如电子设备的电池扣子。
4. 螺旋型结构扭簧螺旋型结构扭簧是由内部螺旋线和外部螺旋线之间所形成的双螺旋型结构，具有很好的强度和耐久性。
其设计结构形式与平面型结构扭簧非常相似，不同之处在于螺旋线的结构形式。
螺旋型扭簧广泛应用于各类机械制造中，如工业机械、电子设备等。
5. 高温、高压扭簧高温、高压扭簧具有很强的耐高温、高压的能力，其扭动部分一般由类似于扁平型结构的线材构成。
它的材料多为铬钼钢或其他高强度、高耐热材料。
高温、高压扭簧广泛用于当下的核电站、石化行业及航空火箭制造等高温、高压工业领域。
综上，扭簧作为机械装置的重要零部件，其结构形式多样化，并广泛应用于各个领域。
因此，我们需要根据自己的需求，选择合适的扭簧结构，以实现最佳的使用效果。
扭转弹簧设计
扭转弹簧设计扭转弹簧是一种常见的机械元件，广泛应用于各种领域的工业设备和家用电器中。
它具有良好的弹性和扭转特性，能够有效地储存和释放能量，使得机械设备具有更好的运动性能和稳定性。
我们来了解一下扭转弹簧的基本结构和工作原理。
扭转弹簧通常由圆形或方形的金属线材制成，其形状可以是圆柱形、锥形、螺旋形等。
它的两端通常固定在设备的固定部位，中间部分用于储存和释放扭转能量。
当外力作用在扭转弹簧上时，它会发生形变，储存弹性势能。
当外力消失时，弹簧会恢复原状，释放储存的能量。
扭转弹簧的设计需要考虑多个因素，包括工作条件、载荷要求、工作寿命等。
首先是工作条件，包括工作温度、工作速度、工作环境等。
这些因素会对扭转弹簧的材料选择、尺寸设计和表面处理等方面产生影响。
例如，在高温环境下工作的扭转弹簧需要选择耐高温的材料，并采取合适的表面处理措施以防止氧化和腐蚀。
其次是载荷要求，即扭转弹簧需要承受的力矩和扭转角度。
根据不同的应用需求，扭转弹簧可以设计成具有不同刚度和弹性系数的型号。
对于承受较大载荷的扭转弹簧，通常需要采用更粗的材料和更紧密的螺旋结构，以确保其强度和刚度。
工作寿命也是扭转弹簧设计中需要考虑的重要因素之一。
扭转弹簧在长时间的工作过程中会不可避免地发生疲劳失效，因此需要根据实际应用需求选择合适的材料和工艺，以延长其使用寿命。
常用的方法包括表面处理、材料优化和结构优化等。
在扭转弹簧的设计过程中，还需要考虑到其他因素，如安装和拆卸的方便性、成本和生产效率等。
通过合理的设计和优化，可以提高扭转弹簧的性能和可靠性，降低故障率和维护成本。
扭转弹簧作为一种重要的机械元件，在工业和家用领域中发挥着重要作用。
通过合理的设计和优化，可以使扭转弹簧具有更好的弹性和扭转特性，提高机械设备的运动性能和稳定性。
在未来的发展中，随着材料科学和制造技术的进步，扭转弹簧的设计将会更加精确和高效，为各个行业的发展提供更好的支持。
