桥梁工程施工安全标准化图文详解

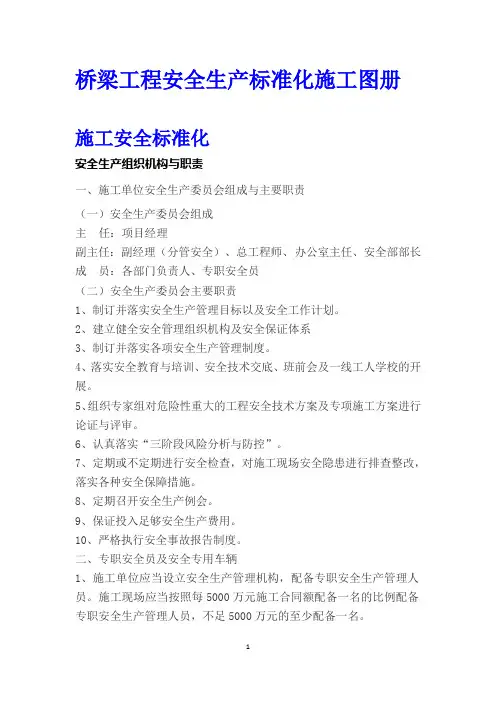

桥梁工程施工安全生产标准化

本章内容那个包括：桩基施工、基坑施工、墩柱、支架现浇施工、移动模架施工、挂篮悬臂施工、跨线桥通道安全防护。

一、桩基施工

知识点：

1、桩机作业区域应平整，采取安全防护措施并设立警示标志，非工作人员未经批准不得入内。

2、钻机安装时，机架应垫平，保持稳定，不得产生位移或沉陷。每台钻机都应在显着位置悬挂操作规程牌，牌上标明机械名称、型号种类、操作方法、保养要求、安全注意事项及特殊要求等。

3、护筒埋设高度宜高出地面或水位一定高度。

4、泥浆池、水中施工平台周围应设立防护设施和安全警示标志。

5、挖孔桩施工时孔口不得堆集土渣、机具及杂物，附近不得有重车通过。孔口四周必须搭设防护围栏，围栏采用钢筋牢固焊制。

6、挖孔桩井孔内必须搭设应急时使用的安全绳和软爬梯，并随桩孔深放长至作业面，不得用人工拉绳子运送作业人员和脚踩护壁凸缘上下桩孔。

7、跨大河施工时，在进入水上施工作业现场入口处设置值班室；水上作业平台必须配备救生衣、救生圈等救生器材。

8、在通航或禁航河道施工时，按照河道管理部门要求设置通航、警示标志。夜间作业应有足够的照明并配备夜间警示灯。

桩基施工危险源辨识及防控措施

泥浆池防护

周边防护立面

1-1?剖面图（单位：mm）

警示牌

说明：

1、泥浆池四周设置高出地面0.5m高、1.0m宽的土埂。

2、四周设防护栏杆，栏杆高1.2m、750px两道，立柱间隔2m，外挂安全网和彩旗，并设置安全警示标志，黄底红字。

泥浆池防护

桩基施工

桩基施工场地

护筒防护

护筒钢筋网盖

警示牌80㎝×60㎝

说明：

1 、钻机醒目位置悬挂操作规程牌

（1500px×2250px），规程牌上标明机械名称、型号种类、操作方法、责任人、安全注意事项等。

2、施工场地一定范围内设置安全警戒线，醒目位置设置警示标志。

3、孔口护筒采用钢板制作，顶端高出施工水位1m～2m，当处于旱地时应高出地面0.3m，底端埋深依据情况而定；护筒加设钢筋网盖或木板进行防护。

水中施工平台

防护栏杆

设置警示牌

警示牌750px×1000px

说明：

1、沿施工平台周边设置1.2m高栏杆，采用Ф48 mm的钢管焊接，立柱间距1m，与平台型钢牢固焊接，并外挂防护网。

2、深水桩基施工，平台防护栏上每10m配一救生圈；醒目位置设置警示标牌。

二、基坑施工

知识点：

1、基坑深度超过5 m 应有专项支护设计，支护设计及方案经监理工程师批准，基坑施工支护方案要切合实际，能指导施工。

2、基坑宜在少雨季节施工，顶面应在开挖前做好防、排水设施。基坑开挖应按规定要求进行放坡，并依据情况对坑壁进行加固与支护。

3、土质松软层基坑开挖必须先进行支护。开挖时，应观测坡面稳定情况，当发现坑沿顶面出现裂缝、坑壁松塌或遇涌水、涌砂时，应立即停止施工，加固处理后，方可继续施工。

4、基坑深度超过2m以上时，坑内应设置供人员上下的爬梯。基坑内作业人员要有安全立足点，垂直作业上下要有隔离防护。

5、基坑周边防护采取双横杆钢管防护栏，当基坑周边采用板桩时，钢管可打在板桩外侧。防护栏上设置安全警示标志

6、基坑开挖出的废碴及时清理运走，周边严禁堆放土石方、机具等荷载较重的物体。

基坑施工危险源辨识及防控措施

基坑施工

平面图

基坑开挖

说明：

1 、承台基坑挖深超过1.5m时，必须根据土质情况放坡或加设支撑。

2 、基坑周边外0.5m处设置1m高防护栏杆，立柱间距2m，外挂安全网；基坑旁设置警示牌。

三、墩柱、盖梁施工

1、桥梁墩柱、盖梁施工高度超过3.0m时四周须搭设脚手架，脚手架设计计算书及搭设方案需经过监理工程师的批准。安装脚手架人员必须持证上岗。

2、脚手架应采用φ48钢管脚手架，脚手架立杆、横杆间距应符合要求，并按规定设置斜向剪刀撑，且四角设置缆风绳。

3、脚手架搭设地基应密实，设有方木垫板。脚手架搭设应考虑人员上下的爬梯，爬梯设护栏，爬梯的爬升角度不应超过60度。脚手架的搭设应随同施工进度进行搭设，顶部设不小于3㎡工作平台，满铺不小于125px

厚的木板，四周设置护栏外挂安全网。

4、进入施工现场人员必须戴安全帽，超过地面2m以上作业人员必须佩带安全带，高空作业人员必须经过体检，凡患有高血压、癫痫病等人员不得高空作业。

5、施工现场桥梁墩柱、盖梁应设置施工标识牌，标识牌大小为0.7×0.5m，蓝底白字，包括墩台编号、墩高、结构类型、砼等级、施工班组等内容。

危险源辨识及防控措施

正面图

侧面图

说明：

1、脚手架搭设满足相关的安全技术规范。

2、采用单管立杆扣件式双排脚手架搭设，钢管直径Φ48mm。脚手架外侧立面设置剪刀撑，剪刀撑在同一立面上必须封闭，且四面必须同样形成封闭。

3、工作平台四周设置1.5m高护栏，外挂安全网；脚手架四角设置防风钢缆绳，与地基锚固牢靠。

脚手架基础、剪刀撑、爬梯

脚手架人行爬梯

说明：

1、脚手架基础必须夯实平整，排水畅通；每个立杆必须设置钢底座和垫板（木板或砼预制）。

2、脚手架人行爬梯坡度不大于60度，宽度大于2000px，跨步高度不大于1250px，踏板采用双钢管用万向卡卡接，两侧设扶手。

3、剪刀撑斜杆的搭接长度不得小于2500px，等间距设置3个旋转扣件固定，端部扣件边缘至搭接斜杆杆端的距离不小于250px。

墩柱、盖梁施工

墩柱施工

盖梁施工平台

防护栏杆示意图

警示牌30㎝×40㎝

说明：

1、作业平台四周设置1.5m高防护栏杆，护栏及上下爬梯挂设安全网。

2、盖梁模板安装应单独设置支撑架，不得支撑在脚手架上。

四、满堂支架现浇梁

1、满堂支架结构及基础处理应进行方案设计，设计计算书和施工方案经监理工程师批准。

2、支架搭设、拆除人员应持有特种作业证书。
