全套鲁班奖细部做法集锦-室外工程
鲁班奖工程细部做法超细超精典资料精品PPT课件
屋面落水口采用定做水 簸箕。
四、屋面工程
6、屋面天沟及出水口
四、屋面工程
7、屋面花架墙
屋面花架墙采用水泥砂浆饰面,塑料分缝条 分缝,墙面平整、色泽一致。
四、屋面工程
8、屋面女儿墙
女儿墙与屋面刚性面层交接处打胶做法
女儿墙栏杆做法
四、屋面工程
9、管道标识
四、屋面工程
10、屋面设备基础
西安工业设计产业园凯瑞公寓7、8、9#楼 鲁班奖工程细部做法集锦
2015年1月
部门 – 文件名 *
工程概况简介
工程开工日期: 2011-4-1 工程竣工日期: 2012-8-15
目录
1
外墙工程
2
公装节点
3
楼梯间节点
4
屋面工程
5
室内工程
6
室外节点
7
地下室工程
8
管道井
•1、外墙工程
部门 – 文件名 *
•五、室内工程
部门 – 文件名 *
五、室内工程
1、内墙涂料
•六、室外节点
部门 – 文件名 *
六、室外节点
1、散水
六、室外节点
2、沉降观测点
•七、地下室工程
部门 – 文件名 *
七、地下室工程
1、地坪
地坪分缝采用嵌条做 法,两边涂黄色油漆
七、地下室工程
2、人防入口Biblioteka 七、地下室工程3、排水沟及井盖
一、外墙工程
一、外墙工程
外墙面砖 经过精心排 版,竖向均 为整砖,水 平向为不小 于半砖。砖 缝横平竖直, 深浅一致, 误差在1mm以 内。整个墙 面平整度极 好、色泽一 致。
一、外墙工程
鲁班奖工程细部室外墙面做法集锦课件
鲁班奖工程细部做法集锦
七、室外墙面
( 五 ) 存 在 问 题
墙面打胶差,污染严重
- 本资料来自 40
鲁班奖工程细部做法集锦
七、室外墙面
( 五 ) 存 在 问 题
- 本资料来自 -
排砖随意,窗框污染
41
七、室外墙面
( 四 ) 面 砖 墙 面
外墙面砖大面平整,勾缝均匀、顺直 - 本资料来自 -
16
鲁班奖工程细部做法集锦
七、室外墙面
( 四 ) 面 砖 墙 面
- 本资料来自 外墙面砖大面平整,勾缝均匀、顺直
17
鲁班奖工程细部做法集锦
七、室外墙面
( 四 ) 面 砖 墙 面
鲁班奖工程细部做法集锦
七、室外墙面
( 五 ) 存 在 问 题
洞口与墙面分割不对称
- 本资料来自 42
鲁班奖工程细部做法集锦
七、室外墙面
√
( 五 ) 存 在 问 题 转角处理不当
- 本资料来自 -
处理得当
43
鲁班奖工程细部做法集锦
七、室外墙面
√
雨棚出墙位置一致 ,排水管安装顺直 - 本资料来自 -
5
鲁班奖工程细部做法集锦
七、室外墙面
( 四 ) 面 砖 墙 面
转角弧形通顺、自然,线条精美
- 本资料来自 -
6
鲁班奖工程细部做法集锦
七、室外墙面
( 四 ) 面 砖 墙 面
- 本资料来自 -
( 四 ) 面 砖 墙 面
面砖墙面与涂料墙面交接处理 - 本资料来自 -
37
鲁班奖工程细部做法集锦
七、室外墙面
( 四 ) 面 砖 墙 面 窗套采用定制阳角条

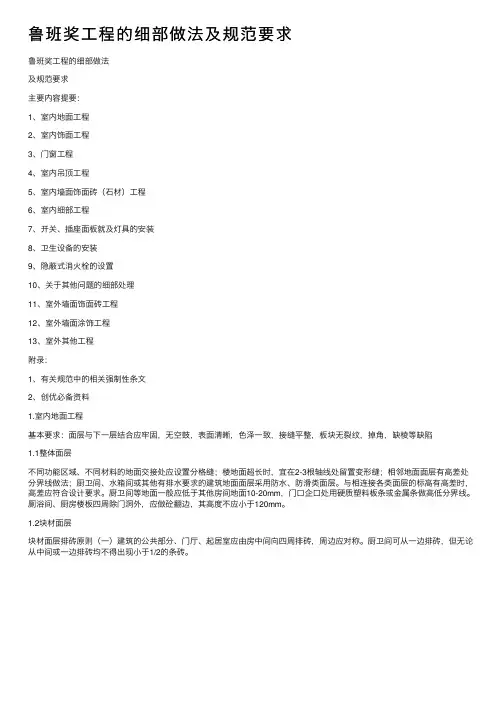

鲁班奖工程的细部做法及规范要求
鲁班奖⼯程的细部做法及规范要求鲁班奖⼯程的细部做法及规范要求主要内容提要:1、室内地⾯⼯程2、室内饰⾯⼯程3、门窗⼯程4、室内吊顶⼯程5、室内墙⾯饰⾯砖(⽯材)⼯程6、室内细部⼯程7、开关、插座⾯板就及灯具的安装8、卫⽣设备的安装9、隐蔽式消⽕栓的设置10、关于其他问题的细部处理11、室外墙⾯饰⾯砖⼯程12、室外墙⾯涂饰⼯程13、室外其他⼯程附录:1、有关规范中的相关强制性条⽂2、创优必备资料1.室内地⾯⼯程基本要求:⾯层与下⼀层结合应牢固,⽆空⿎,表⾯清晰,⾊泽⼀致,接缝平整,板块⽆裂纹,掉⾓,缺棱等缺陷1.1整体⾯层不同功能区域、不同材料的地⾯交接处应设置分格缝;楼地⾯超长时,宜在2-3根轴线处留置变形缝;相邻地⾯⾯层有⾼差处分界线做法;厨卫间、⽔箱间或其他有排⽔要求的建筑地⾯⾯层采⽤防⽔、防滑类⾯层。
与相连接各类⾯层的标⾼有⾼差时,⾼差应符合设计要求。
厨卫间等地⾯⼀般应低于其他房间地⾯10-20mm,门⼝企⼝处⽤硬质塑料板条或⾦属条做⾼低分界线。
厕浴间、厨房楼板四周除门洞外,应做砼翻边,其⾼度不应⼩于120mm。
1.2块材⾯层块材⾯层排砖原则(⼀)建筑的公共部分、门厅、起居室应由房中间向四周排砖,周边应对称。
厨卫间可从⼀边排砖,但⽆论从中间或⼀边排砖均不得出现⼩于1/2的条砖。
块材⾯层排砖原则(⼆)公共建筑的⼤厅等有柱⼦的地⾯,必须以柱⼦居中排砖,优先考虑柱⼦与地⾯四周圈边做法,经设计同意也可不做圈边。
块材⾯层排砖原则(三)地⾯砖与墙⾯砖尺⼨相同者,砖缝应贯通;⽯材、⾯砖踢脚缝应与地⾯砖缝贯通;室内相通的房间砖缝必须贯通;房间与过道之间砖缝尽量贯通。
块材⾯层排砖原则(四)其他要求:⽯材或⾯砖接缝处不得出现⼆次加磨现象,防⽌接缝处的光泽出现明显⾊差;门⼝两边的砖裁割应对称。
⾯层铺设与勾缝基本要求:铺设地⾯砖宜采⽤⽔泥砂浆粘结料,⼀般铺设厚度为10~15mm,地⾯砖缝宽,⼀般为3~6mm,地⾯砖勾缝深度为⾯砖表⾯凹1~2mm,如采⽤⽆缝⾯地砧,必须确保粘结砂浆的严密,砖缝应在粘结材料初凝前调整。
34. 室外工程(鲁班奖细部做法集锦)
九、室外工程
(一)各种沉降观测点 (二)室外台阶与坡道 (三)室外散水与明沟 (四)存在问题
鲁班奖工程细部做法集锦
九、室外工程
《商店建筑设计规范》JGJ48—88 3.1.6营业部分的公用楼梯、坡道应符合下列规定: 二、室外台阶的踏步高度不应大于0.15m,踏步宽度不应小于0.30m; 强 制 性 标 准
(
三
)
室
外
散
水
与
明
沟
室外散水与明沟
鲁班奖工程细部做法集锦
九、室外工程
( 三 ) 室 外 散 水 与 明 沟
雨水口
鲁班奖工程细部做法集锦
九、室外工程
( 四 ) 存 在 问 题
室外台阶花岗岩切割零乱
鲁班奖工程细部做法集锦
九、室外工程
( 四 ) 存 在 问 题
沉降观测点设置在管道后无法测量
鲁班奖工程细部做法集锦
(
沉降观测点大样
一
)
各
种
沉
降
观
测
点
鲁班奖工程细部做法集锦
九、室外工程
( 一 ) 各 种 沉 降 观 测 点
人性化配置
鲁班奖工程细部做法集锦
九、室外工程
( 一 ) 各 种 沉 降 观 测 点
画龙点睛
鲁班奖工程细部做法集锦
九、室外工程
( 一 ) 各 种 沉 降 观 测 点
可拆卸的沉降观测点设施
鲁班奖工程细部做法集锦
九、室外工程
( 一 ) 各 种 沉 降 观 测 点
各种不同式样的沉降观测点
鲁班奖工程细部做法集锦
九、室外工程
( 二 ) 室 外 台 阶 与 坡 道

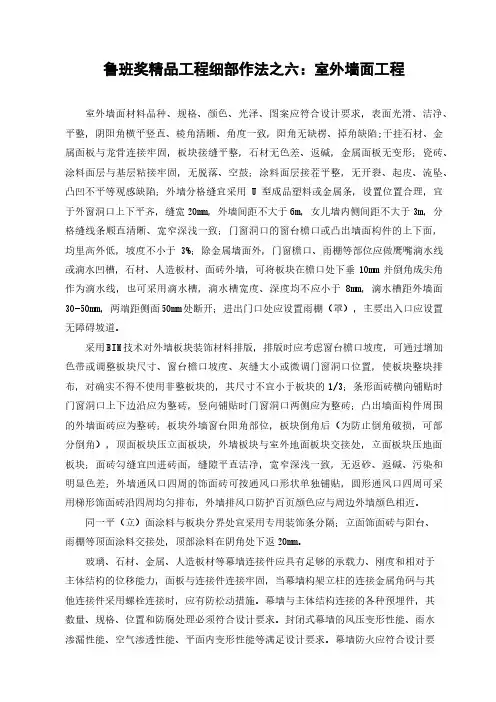

鲁班奖精品工程细部作法之六:室外墙面工程
鲁班奖精品工程细部作法之六:室外墙面工程室外墙面材料品种、规格、颜色、光泽、图案应符合设计要求,表面光滑、洁净、平整,阴阳角横平竖直、棱角清晰、角度一致,阳角无缺楞、掉角缺陷;干挂石材、金属面板与龙骨连接牢固,板块接缝平整,石材无色差、返碱,金属面板无变形;瓷砖、涂料面层与基层粘接牢固,无脱落、空鼓;涂料面层接茬平整,无开裂、起皮、流坠、凸凹不平等观感缺陷;外墙分格缝宜采用U型成品塑料或金属条,设置位置合理,宜于外窗洞口上下平齐,缝宽20mm,外墙间距不大于6m,女儿墙内侧间距不大于3m,分格缝线条顺直清晰、宽窄深浅一致;门窗洞口的窗台檐口或凸出墙面构件的上下面,均里高外低,坡度不小于3%;除金属墙面外,门窗檐口、雨棚等部位应做鹰嘴滴水线或滴水凹槽,石材、人造板材、面砖外墙,可将板块在檐口处下垂10mm并倒角成尖角作为滴水线,也可采用滴水槽,滴水槽宽度、深度均不应小于8mm,滴水槽距外墙面30-50mm,两端距侧面50mm处断开;进出门口处应设置雨棚(罩),主要出入口应设置无障碍坡道。
采用BIM技术对外墙板块装饰材料排版,排版时应考虑窗台檐口坡度,可通过增加色带或调整板块尺寸、窗台檐口坡度、灰缝大小或微调门窗洞口位置,使板块整块排布,对确实不得不使用非整板块的,其尺寸不宜小于板块的1/3;条形面砖横向铺贴时门窗洞口上下边沿应为整砖,竖向铺贴时门窗洞口两侧应为整砖;凸出墙面构件周围的外墙面砖应为整砖;板块外墙窗台阳角部位,板块倒角后(为防止倒角破损,可部分倒角),顶面板块压立面板块,外墙板块与室外地面板块交接处,立面板块压地面板块;面砖勾缝宜凹进砖面,缝隙平直洁净,宽窄深浅一致,无返砂、返碱、污染和明显色差;外墙通风口四周的饰面砖可按通风口形状单独铺贴,圆形通风口四周可采用梯形饰面砖沿四周均匀排布,外墙排风口防护百页颜色应与周边外墙颜色相近。
同一平(立)面涂料与板块分界处宜采用专用装饰条分隔;立面饰面砖与阳台、雨棚等顶面涂料交接处,顶部涂料在阴角处下返20mm。
鲁班奖工程的细部做法及规范要求
鲁班奖工程的细部做法及规范要求主要内容提要:1、室内地面工程2、室内饰面工程3、门窗工程4、室内吊顶工程5、室内墙面饰面砖(石材)工程6、室内细部工程7、开关、插座面板就及灯具的安装8、卫生设备的安装9、隐蔽式消火栓的设置10、关于其他问题的细部处理11、室外墙面饰面砖工程12、室外墙面涂饰工程13、室外其他工程附录:1、有关规范中的相关强制性条文2、创优必备资料1.室内地面工程基本要求:面层与下一层结合应牢固,无空鼓,表面清晰,色泽一致,接缝平整,板块无裂纹,掉角,缺棱等缺陷1.1整体面层不同功能区域、不同材料的地面交接处应设置分格缝;楼地面超长时,宜在2-3根轴线处留置变形缝;相邻地面面层有高差处分界线做法;厨卫间、水箱间或其他有排水要求的建筑地面面层采用防水、防滑类面层。
与相连接各类面层的标高有高差时,高差应符合设计要求。
厨卫间等地面一般应低于其他房间地面10-20mm,门口企口处用硬质塑料板条或金属条做高低分界线。
厕浴间、厨房楼板四周除门洞外,应做砼翻边,其高度不应小于120mm。
1.2块材面层块材面层排砖原则(一)建筑的公共部分、门厅、起居室应由房中间向四周排砖,周边应对称。
厨卫间可从一边排砖,但无论从中间或一边排砖均不得出现小于1/2的条砖。
块材面层排砖原则(二)公共建筑的大厅等有柱子的地面,必须以柱子居中排砖,优先考虑柱子与地面四周圈边做法,经设计同意也可不做圈边。
块材面层排砖原则(三)地面砖与墙面砖尺寸相同者,砖缝应贯通;石材、面砖踢脚缝应与地面砖缝贯通;室内相通的房间砖缝必须贯通;房间与过道之间砖缝尽量贯通。
块材面层排砖原则(四)其他要求:石材或面砖接缝处不得出现二次加磨现象,防止接缝处的光泽出现明显色差;门口两边的砖裁割应对称。
面层铺设与勾缝基本要求:铺设地面砖宜采用水泥砂浆粘结料,一般铺设厚度为10~15mm,地面砖缝宽,一般为3~6mm,地面砖勾缝深度为面砖表面凹1~2mm,如采用无缝面地砧,必须确保粘结砂浆的严密,砖缝应在粘结材料初凝前调整。
项目鲁班奖工程细部做法集锦(楼梯、扶手、栏杆)
( 一 ) 楼 梯 踏 步
楼梯休息平台花岗岩铺贴精细
鲁班奖工程细部做法集锦
四、楼梯、扶手、栏杆
( 一 ) 楼 梯 踏 步
楼梯底板抹灰饰面
鲁班奖工程细部做法集锦
四、楼梯、扶手、栏杆
( 一 ) 楼 梯 踏 步
踏步侧面块材铺贴
鲁班奖工程细部做法集锦
四、楼梯、扶手、栏杆
( 二 ) 楼 梯 滴 水 线
《中小学校建筑设计规范》(GB99-86)
6.3.5 室内楼梯栏杆(或栏板)的高度不应小于900mm。室外楼梯及水平栏杆 (或栏板)的高度不应小于1100mm。楼梯不应采用易于攀登的花格栏杆。
鲁班奖工程细部做法集锦
四、楼梯、扶手、栏杆
《住宅设计规范》(GB50096-1999)
3.7.2 阳台栏杆设计应防止儿童攀登,栏杆的垂直杆件间净距不应大于0.11m; 防止花盆处必须采取防坠落措施;
鲁班奖工程细部做法集锦
楼梯、扶手、栏杆
(一)楼梯踏步 (二)楼梯滴水线 (三)楼梯扶手 (四)室内栏杆 (五)室外走廊 (六)存在问题
鲁班奖工程细部做法集锦
四、楼梯、扶手、栏杆
《民用建筑设计通则》(JGJ37-87) 4.2.1 楼梯 二、供日常主要交通用的楼梯的梯段净宽应根据建筑物使用特征,一般按每股人 流宽为0.55+(0 ~ 0.15)m的人流股数确定,并不应少于两股人流; 强 三、梯段改变方向时,平台扶手处的最小宽度不应小于梯段净宽度; 制 四、每个梯段的踏步一般不应超过18级,亦不应小于3级; 性 五、梯段平台上部及下部同道的净高不应小于2m。梯段高度净高不应小于2.2m; 标 九、有儿童经常使用的楼梯的梯井净宽大于0.2m时,必须采取安全措施。 准
鲁班奖工程细部做法经验集锦
鲁班奖工程细部做法经验集锦第一节、基本要求一、项目部要依据本细则并结合工程的具体情况,加强施工技术交底管理,技术交底中应有细部工艺的具体要求.二、加强过程控制和检查监督的力度,发现问题及时解决,检查验收要高标准、严要求,切实把技术交底和细部工艺处理要点落到实处,达到工艺精湛。
三、施工过程中,按标准工艺施工,消除质量通病。
四、每一种细部工艺处理都要先做样板,征得建设单位认可,经质检部门验收合格后方可展开大面积施工。
五、进行细部工艺处理,要求选用技术素质高、认真负责、细心的专业人员做此项工作。
六、工具、材料要提前准备齐全,如勾缝、钻孔的专用工具,橡胶密封条、塑料分格条等。
七、成品、半成品及外购件购置要进货验收,不合格的材料严禁使用。
八、凡没有按细部处理方案施工、不符合规定的一律无条件返工重做。
九、落实各项成品保护措施,防止成品污染和损坏.第二节、细部工艺细则一、主体结构㈠钢筋工程:1。
钢筋绑扎应采取定位措施,柱、剪力墙的钢筋定位卡设置于模板上口;钢筋的混凝土保护层采用专用垫块控制,清水砼柱、墙体结构宜选用与砼颜色一致的塑料卡环,梁、板可以采用混凝土成品垫块。
2.板上、下层钢筋间应设置专用马凳,马凳采用钢筋时,钢筋直径应确保承受荷载不变形,间距不大于1000㎜,梅花形布置。
3。
钢筋绑扎时绑扎结应与最外层钢筋平齐,绑扎丝尾部压向钢筋内侧,钢筋应横平竖直,绑扎牢固。
剪力墙、板钢筋绑扎采用八字扣,柱箍筋绑扎宜采用缠扣,梁上部纵向筋的箍筋绑扎宜采用套扣法绑扎。
绑扎时水平挂线,竖向吊线,控制水平度、垂直度。
4。
墙、柱等竖向构件的外露钢筋在浇筑砼前应采取套好塑料保护管或包裹彩布条等措施,并且在砼浇筑后,及时用布或棉纱沾水将被污染的钢筋擦净,确保钢筋不被污染.5。
钢筋保护层厚度按正偏差控制,提高钢筋防腐蚀能力。
㈡模板工程:1。
模板体系的选择:a)镜面砼:可采用优质木胶合板粘贴pvc板,宜选用塑料模板或成品覆塑板;b)清水砼:建议采用优质覆膜木胶合板或全钢大模板:c)楼梯、洞口:建议采用易装拆的定制钢模板:d) 高层建筑竖向构件、楼梯间:建议采用定型全钢大模板;电梯井建议采用专用钢模板;e)基础及地下沟道:模板种类可适当放宽,若使用钢模板,必须使用优质普通钢模板。
创建鲁班奖工程设备管线布置及细部做法
2)《民用建筑设计通则》GB50325:洗脸盆或盥洗槽水嘴中心与侧墙面凈距不
宜小于0.55m,并列洗脸盆或盥洗槽水嘴中心间距不小于0.7m,单侧并列洗
脸盆或盥洗槽外沿距对面墙凈距不小于1.25m,双侧并列洗脸盆或盥洗槽外
沿之间凈距不小于1.8m,并列小便器的中心距离不小于0.65m。
一、设备、管线综合布置
周围 4m内有门窗应高出门窗600mm,或引至无门窗处。 4)落水管:排水口距水簸箕150∽200mm。 5)支架:同一屋面、同类管线支架设置高度一致。
管道标高
横管高度≥300mm
管卡 排水口
设备 基础
管卡、落水口高度一致 设备基础高度≥100mm
通气管
通气管高度一致
*
一、设备、管线综合布置
2、屋面布置
2)⦅住宅设计规范⦆GB50096 :卧室、起居室(厅)不低于2.4m,局部不低于 2.1m;厨房、卫生间不低于2.2m,排水横管下表面不低于1.9m。
3)⦅办公建筑设计规范⦆ JG67 :一类建筑不低于2.7m,二类不低于2.6m,三类 不低于2.5m,走道不低于2.2m。
4)⦅民用建筑设计通则⦆GB50352:地下室、局部夹层、避难层、走道等有人员 正常活动处不低于2.0m。
设备、管线布置及细部做法
*
目录
一、设备、管线综合布置
1、总体原则 2、屋面布置 3、走道及楼层布置 4、卫生间布置 5、管井布置 6、机房布置 7、地下室车库布置
二、设备、管线细部做法
1、管线安装 2、支吊架 3、设备安装 4、卫生器具 5、消防系统 6、套管与封堵 7、防腐 8、保温 9、标识
*
2.2 间距
1)按设备技术文件要求:留出安装、检修、操作空间。 2)按设备技术文件要求:留出冷却塔、热泵机组、空调外机等设备的换热空间。 3)送、排风口要求:送风机进风口不应与排烟风机出风口设在同一面上。当设在
