1、鲁班奖工程细部做法集锦之屋面工程
鲁班奖屋面工程细部做法(图片丰富
天沟、檐沟应增设附加层，采用合成高分子防水卷材时， 宜空铺，空铺的宽度不应小于200mm。
泛水收头处理
泛水收头处应使用金属压条固定，并使用密封材料封严。
金属屋面细部做法
金属板材连接构造
金属板材应采用咬合、铆钉或自攻螺钉等连接方式，连接处应设 置防水垫圈和密封材料。
金属天沟、檐沟防水构造
坡屋面图片展示
STEP 02
STEP 01
瓦片铺设与固定
坡屋面构造层次
展示坡屋面的构造层次， 包括防水层、保温层、瓦 片等。
STEP 03
檐口与屋脊处理
展示坡屋面檐口和屋脊的 处理方式，包括防水和装 饰效果。
展示瓦片的铺设和固定方 式，以及不同种类瓦片的 铺设效果。
金属屋面图片展示
01
02
03
金属板材种类
随着消费者需求的多样化，定 制化服务将在建筑领域得到更 多的关注和发展，包括在屋面 工程的设计、施工等方面提供 个性化、定制化的服务。
随着全球化的加速推进，国际 化合作将在建筑领域得到更多 的关注和发展，包括在屋面工 程的设计、施工等方面加强与 国际先进理念和技术的交流与 合作。
THANKS
感谢您的观看
智能化和自动化程度将不断提高
随着科技的进步和智能化技术的发展，未来屋面工程的智能化和自动化程度将不断提高。例如，通过物联网技术实现 远程监控和管理，提高运行效率和管理水平。
绿色环保将成为核心竞争力
随着环保意识的提高和政策的推动，绿色环保将成为屋面工程企业的核心竞争力。未来，企业将更加注 重采用环保材料和设备，降低能耗和排放，推动行业的可持续发展。
鲁班奖意义
代表了中国建筑业最高荣誉，获 奖项目代表着国内建筑行业最高 水平和最新发展方向。
鲁班奖优质工程细部做法
鲁班奖是我国建筑行业工程质量的最高荣誉奖。
鲁班奖的评选对象为我国建筑业企业在境内承包并已建成投入使用的各类新建工程，工程质量应达到国内一流水平。
获奖单位分为主要承建单位和主要参建单位。
鲁班奖的评选推动了企业加强质量管理。
鲁班奖工程的高标准要求企业必须在开工前，就按照鲁班奖评选条件制定质量目标，提出技术措施，强化质量控制，精心组织施工，严格检查验收，在工程上遇到新问题时还要组织技术攻关，并要做好整个工程技术档案材料的积累。
严格的管理才有可能创出高质量的工程，所以，创鲁班奖工程的全过程，也是整个加强管理的全过程。
下面就给大家展示一些鲁班奖优质工程的细部效果。
一．屋面工程部分细部做法
二：室内细部处理图片
三.设备安装工程部分
四．外装饰及其它参考照片。

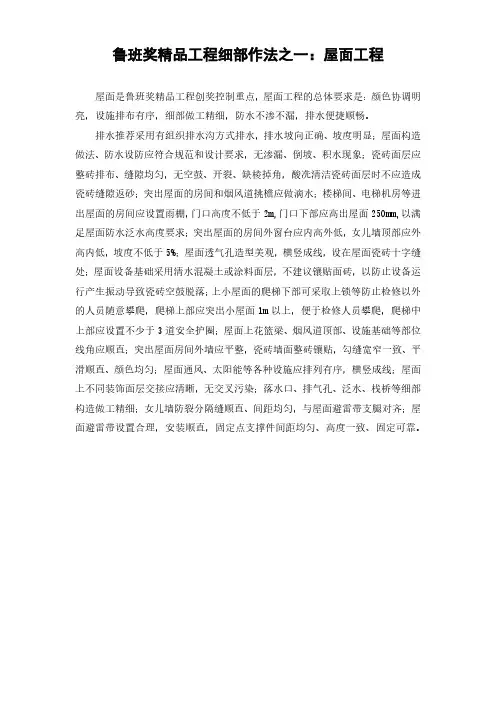

鲁班奖精品工程细部作法之一：屋面工程
鲁班奖精品工程细部作法之一：屋面工程屋面是鲁班奖精品工程创奖控制重点，屋面工程的总体要求是：颜色协调明亮，设施排布有序，细部做工精细，防水不渗不漏，排水便捷顺畅。
排水推荐采用有组织排水沟方式排水，排水坡向正确、坡度明显；屋面构造做法、防水设防应符合规范和设计要求，无渗漏、倒坡、积水现象；瓷砖面层应整砖排布、缝隙均匀，无空鼓、开裂、缺棱掉角，酸冼清洁瓷砖面层时不应造成瓷砖缝隙返砂；突出屋面的房间和烟风道挑檐应做滴水；楼梯间、电梯机房等进出屋面的房间应设置雨棚，门口高度不低于2m,门口下部应高出屋面250mm,以满足屋面防水泛水高度要求；突出屋面的房间外窗台应内高外低，女儿墙顶部应外高内低，坡度不低于5%；屋面透气孔造型美观，横竖成线，设在屋面瓷砖十字缝处；屋面设备基础采用清水混凝土或涂料面层，不建议镶贴面砖，以防止设备运行产生振动导致瓷砖空鼓脱落；上小屋面的爬梯下部可采取上锁等防止检修以外的人员随意攀爬，爬梯上部应突出小屋面1m以上，便于检修人员攀爬，爬梯中上部应设置不少于3道安全护圈；屋面上花篮梁、烟风道顶部、设施基础等部位线角应顺直；突出屋面房间外墙应平整，瓷砖墙面整砖镶贴，勾缝宽窄一致、平滑顺直、颜色均匀；屋面通风、太阳能等各种设施应排列有序，横竖成线；屋面上不同装饰面层交接应清晰，无交叉污染；落水口、排气孔、泛水、栈桥等细部构造做工精细；女儿墙防裂分隔缝顺直、间距均匀，与屋面避雷带支腿对齐；屋面避雷带设置合理，安装顺直，固定点支撑件间距均匀、高度一致、固定可靠。
保定市第一中心医院门诊综合楼项目（2018年度鲁班奖）——屋面整砖排布、整体美观石家庄传媒大厦（2017年度鲁班奖工程）——花园式种植屋面栈道亭台造型别致，休闲舒适——屋面坡向正确，分缝合格，排水通畅；顶部花蓝梁顺直。
内蒙古自治区自然历史博物馆工程（2019年度鲁班奖）——防滑砖双曲屋面保定市第一中心医院门诊综合楼项目（2018年度鲁班奖）——天沟排水，整体美观，排水畅通——屋面分隔缝合理，女儿墙分缝与地面分缝贯通一致。
工程质量鲁班奖工程精品做法，5大专业都收齐了
工程质量鲁班奖工程精品做法，5大专业都收齐了以鲁班奖工程实例，从以下五个方面展示各专业的创优做法，皆为精品；最后也附上工程一些不足之处，供盟友取长补短！一、屋面工程二、室内装饰装修工程三、外檐装饰工程四、设备安装工程五、电气工程六、不足之处一、屋面工程屋面整体布置上人屋面柱、管根部处理上人弧形屋面屋面装饰栏杆高度、出屋面排气管固定及出屋面通风空做法屋面避雷、弧形防护栏杆及屋面排水沟屋面各种管道及支架做法架空屋面设备管道及支架处理轨道支架底座的面砖处理屋面水簸萁的打胶处理设备机座水泥砂浆抹面女儿墙分格缝上人屋面分格缝做法上人屋面的防护栏杆屋面分格缝及排气孔做法屋面管道保温及检查通道屋面泄水口雨落管下部的特殊做法屋面排气管做法出屋面排气孔底部做法造型新颖的屋面排气孔排气管根部的打胶处理屋面排水口做法二、室内装饰装修工程大理石地面顶棚装饰线灯具等放在板中间室内装饰顶棚装饰线墙面大理石造型墙地面大理石拼制残疾人电梯按钮大厅二层大理石扶手外廊吊顶及外廊柱大理石踢脚线创新做法室内楼梯楼梯踏步大理石楼梯扶手大厅楼梯大厅楼梯扶手楼梯最上端休息板临空面，加有机玻璃挡板并打胶楼梯上部加防护挡板楼梯板下部地水槽楼梯板侧面及下部做法铝合金窗框打胶普通涂料的内装修做法内墙面涂料架空地面与踢脚线拼缝处理马赛克地面卫生间地漏洗浴间地漏及墙角打胶处理节水小便池小便器对称安装蹲坑周围用马赛克收口蹲坑周围安装时打胶处理蹲坑与地面砖套割处理卫生间地面、墙面、蹲坑地砖拼缝及勾缝处理卫生间墙面检查孔及墙、地砖拼缝和套割处理洗浴间地面、地漏和墙面砖镶贴卫生间墙、地砖与门框的处理卫生间门框下部的防腐做法卫生间墙地面的阴角做法大理石自然花纹的拼接轻钢龙骨吊顶轻钢龙骨吊顶与灯具及其他设备安装地下车库地面分格缝与圆柱分格缝的收口处理墙体砖与地面砖的接缝处理混凝土机座做铝合金护角混凝土机座做通条护角水泵房地面排水沟水泵房地面排水沟各种插座的套割均在墙面砖的中央地下车库地面抹灰墙面防空鼓的处理方法楼梯休息板下部的细部做法细木的花纹及门上下口处理大理石墙面与消火栓门的处理三、外檐装饰工程复杂造型的石材外立面外墙面通风孔做法石材墙面的欧式建筑外檐石材外挑檐下部的滴水槽施工外檐石材的造型拼缝石材外檐外檐石材的拼缝窗框石材的拼缝及打胶花岗岩滴水线复杂的外檐造型石材挑檐的造型外檐石材的拼缝及打胶精致的外檐石材打胶勾缝外檐铝幕墙打胶勾缝幕墙的勾缝、打胶花岗岩散水地下室车库入口室外雨水井室外沉降观测点、接地测试点的做法及标识四、设备安装工程设备间设备安装设备安装及保温热交换器保温设备仪表及保温设备安装及保温设备屋面设备管道保温设备管道保温管道穿墙时的保温及护口做法管道下部的护口做法设备管道在地面处的护口管道在顶棚及墙面的护口做法设备管道穿墙时的护口做法屋面各种管道的保温及标识管道油漆及楼板下部的护口做法地面以下敷设采暖管道的出口做法设备吊杆采用塑料管保护五、电气工程各种电线的分色配电箱各种配线及仪表安装水泵接地线安装垂直及进箱线的布置顶棚内的电线管道布置配线管道排列电缆桥架根部处理六、不足之处室外台阶没有坡度石材颜色不统一仰挂石材渗水地面刷素浆铝合金窗框污染设备固定螺栓破坏防水层出入口应做水泥台阶屋顶渗水残疾人通道没有扶手。
001 创鲁班奖质量策划--屋面施工篇_secret
创“鲁班奖”质量策划屋面施工篇“鲁班奖”创优策划--屋面篇一、工程概况二、规范、强条GB50207-20023.0.6 屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告、材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
4.1.8 屋面（含天沟、檐沟）找平层的排水坡度，必须符合设计要求。
4.3.16 卷材防水层不得有渗漏或积水现象。
5.3.10 涂膜防水层不得有渗漏或积水现象。
6.1.8 细石砼防水层不得有渗漏或积水现象。
6.2.7 密封材料嵌填必须密实、连续、饱满、粘结牢固，无气泡、开裂、脱落等缺陷。
9.1.11 天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面的防水构造，必须符合设计要求。
三、实现规范、强条的措施强条3.1.3：检查进场防水、保温隔热材料的质量证明文件和试验检测单位认证证书，同时进行抽查，严把质量关。
强条4.1.8：平屋面采用材料找坡为2%，天沟、檐沟纵向找坡不应小于1%，水落口应设置在沟底的最低处。
强条4.3.15/5.3.10强条6.1.8：A.砼、水灰比不应大于0.55，每立方米砼的水泥不得少于330㎏；砂率宜为35%-40%；灰砂比宜为1：2-1：2.5，粗骨料含泥量不应大于1%，细骨料含泥量不应大于2%。
B.细思砼防水层的分格缝，应设在屋面板的支撑端、屋面转折处、防水层与突出屋面结构的交接处、其纵横间距不宜大于6m，分格缝内应嵌填密封材料。
C.细石砼防水层厚度不应小于40㎜。
D.每块分格板一次浇筑成功。
强条6.2.7：密封防水部位基层应牢固，表面应平整、密实，不得有蜂窝、起皮和起砂现象，应干燥、干净。
强条9.1.11：泛水高度不小于250㎜。
四、检查验收标准防水设防要求：国家规范要求二道方式防设屋面验收：在雨后或淋水2小时后进行屋面有无渗漏、积水和排水系统是否畅通。
五、施工工艺×××工程屋面工程分为上人屋面和不上人屋面，其中屋面做法见下表：上人屋面：亚型钢板→钢筋砼→膨胀珍珠岩碎块找坡最薄处30厚→20厚1：2水泥砂浆找平→3厚聚氨酯防水涂料层→10厚白灰砂浆隔离层→40厚C20细石砼（内配Φ4@200双向钢筋）→20厚1：2水泥砂浆找平根据本工程特点，本工程划分为主楼17层屋面，主楼裙楼连接部分不上人屋面，裙楼不上人屋面施工分以下方面：基层清理、保温层找坡、找平层、防水层、铺贴地砖基层清理铲除突起物、砂浆疙瘩等异物，并将灰土及杂务彻底清扫干净，使基层平整、干燥、干净；穿结构的管根在保温层施工前，应用细石混凝土塞堵密实；保温层找坡施工松散膨胀珍珠岩保温层：珍珠岩粒径小于0.15㎜的含量不应大于8%。

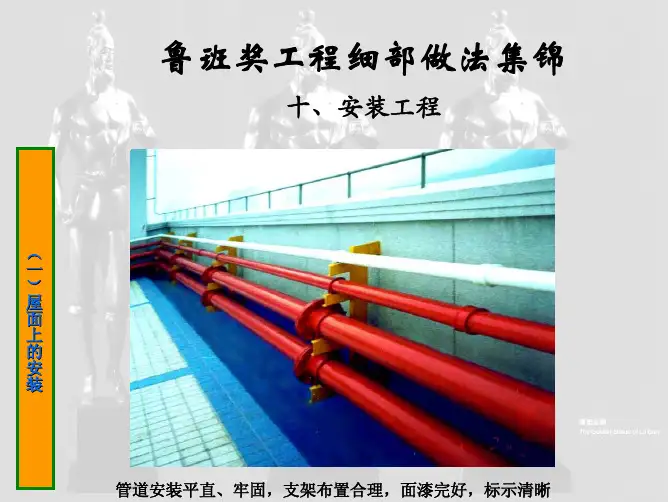

鲁班奖细部做法集锦(安装工程)
离心铸铁排水管，节套式柔性连接.具有安装快速、简便、 抗震性能强、调整简便等特点
鲁班奖工程细部做法集锦
十、安装工程
（ 四 ） 配 电 箱 、 开 关 、 插 座 、 灯 具 安 装
配电柜安装排列整齐，接地良好。盘面平整，标高一致
鲁班奖工程细部做法集锦
设备配管合理规范，保温平整美观，固定支架位置正确
鲁班奖工程细部做法集锦
十、安装工程
（ 五 ） 机 房 管 线 设 备 安 装
设备配管合理规范，保温平整美观，固定支架位置正确
鲁班奖工程细部做法集锦
十、安装工程
（ 五 ） 机 房 管 线 设 备 安 装
标识齐全、正确，保温平整美观，阀门标高一致
鲁班奖工程细部做法集锦
鲁班奖工程细部做法集锦
十、安装工程
（ 五 ） 机 房 管 线 设 备 安 装
管道保温光滑平整，标识清晰，指示明确
鲁班奖工程细部做法集锦
十、安装工程
（ 五 ） 机 房 管 线 设 备 安 装
配管合理规范，管道附件成排成线
鲁班奖工程细部做法集锦
十、安装工程
（ 五 ） 机 房 管 线 设 备 安 装
（ 一 ） 屋 面 上 的 安 装
屋面进水管管道标识清晰与墙面交接处理细致
鲁班奖工程细部做法集锦
十、安装工程
（ 二 ） 吊 顶 内 管 线 安 装
桥架安装美观牢固
鲁班奖工程细部做法集锦
十、安装工程
（ 二 ） 吊 顶 内 管 线 安 装
桥架零部件使用正确
鲁班奖工程细部做法集锦
十、安装工程
（ 二 ） 吊 顶 内 管 线 安 装
十、安装工程
鲁班奖屋面工程做法
一、常规做法屋面工程
防水层-基层处理
穿屋面管道 找平层
卓 越 ·勤 俭 ·务 实 ·诚 信
R=50 R=50
屋面
工艺说明： 基层表面保持干燥，并要平整、牢固、阴阳角转角处做成圆弧。干燥程
度的简易检测方法，将1㎡卷材平坦地平铺在找平层上，静置3-4h后掀开 检查，找平层与卷材上未见水印即可涂刷基层处理剂，铺贴。
开始断开至防水层止。排气道应无砂浆、水泥、砂等粉料掺入，确保气体畅通 排至排气管。
一、常规做法屋面工程
保温隔热工程-排气口
卓 越 ·勤 俭 ·务 实 ·诚 信
工艺说明： 排气出口应埋设排气管，排气管应设置在结构层上；穿过保温层的管
壁应打排气孔，屋面排气孔应做到做法一致、排列整齐、外形美观，应设 置在纵横分隔缝的相交点处。
卓 越 ·勤 俭 ·务 实 ·诚 信
工艺说明： 保温层设于防水层之上，上部为35mm（设计确定）厚C15细石混凝
土找平层（配ø6@500mmX600mm钢筋网与屋面预留的钢筋固定） 。
二、其他做法屋面工程
瓦屋面-挂瓦层
卓 越 ·勤 俭 ·务 实 ·诚 信
工艺说明： 挂瓦采用木方，底层为顺水条，上层为挂瓦条，顺水条与挂瓦条形成
一、常规做法屋面工程
保温隔热工程-管根固定
细石混凝土
卓 越 ·勤 俭 ·务 实 ·诚 信
管根固定
工艺说明： 穿过屋面和墙面的管根部位，应用内掺3%膨胀剂的细石混凝土填塞密实，
将管根固定。
一、常规做法屋面工程
保温隔热工程-屋面排气道
卓 越 ·勤 俭 ·务 实 ·诚 信
工艺说明： 排气道通常设置间距小于6m，排气道所围面积小于36㎡。排气道从保温层
一屋面工程之二(鲁班奖细部做法集锦)[可修改版ppt]
![一屋面工程之二(鲁班奖细部做法集锦)[可修改版ppt]](https://img.taocdn.com/s3/m/561ca5333c1ec5da50e27079.png)
（ 九 ） 屋 面 支 墩
屋面支墩
鲁班奖工程细部做法集锦
一、屋面工程
（ 九 ） 屋 面 支 墩
屋面支墩
鲁班奖工程细部做法集锦
一、屋面工程
（ 九 ） 屋 面 支 墩
屋面支墩处理做工精细
鲁班奖工程细部做法集锦
一、屋面工程
（ 九 ） 屋 面 支 墩
屋面及基础墩排 砖合理，缝隙均 匀
鲁班奖工程细部做法集锦
一、屋面工程
（ 九 ） 屋 面 支 墩
突出物周边留缝（隔热板做法）
鲁班奖工程细部做法集锦
一、屋面工程
（ 十 ） 屋 面 构 架
屋面构架双重滴水处理
鲁班奖工程细部做法集锦
一、屋面工程
（ 十 ） 屋 面 构 架
面砖饰面的屋面构架
鲁班奖工程细部做法集锦
一、屋面工程
（ 十 ） 屋 面 构 架
构架施工精良，角线到位
一屋面工程之二(鲁 班奖细部做法集锦)
鲁班奖工程细部做法集锦
一、屋面工程
（ 六 ） 屋 面 接 水 簸 箕
用墙体相同材料粘贴的接水簸箕
鲁班奖工程细部做法集锦
一、屋面工程
（ 六 ） 屋 面 接 水 簸 箕
水簸箕、箅子做工规范
鲁班奖工程细部做法集锦
一、屋面工程
（ 六 ） 屋 面 接 水 簸 箕
定制的接水簸箕
（ 七 ） 屋 面 栈 桥
屋面石材栈桥
鲁班奖工程细部做法集锦
一、屋面工程
（ 八 ） 屋 面 爬 梯
不锈钢爬梯
鲁班奖工程细部做法集锦
一、屋面工程
（ 八 ） 屋 面 爬 梯
圆钢爬梯
鲁班奖工程细部做法集锦
一、屋面工程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（ 六 ） 屋 面 接 水 簸 箕
定制的接水簸箕
鲁班奖工程细部做法集锦
一、屋面工程
（ 六 ） 屋 面 接 水 簸 箕
水落管、承水斗设置合理
鲁班奖工程细部做法集锦
一、屋面工程
（ 七 ） 屋 面 栈 桥
穿越屋面管道部位处理，美观大方、适用
鲁班奖工程细部做法集锦
一、屋面工程
（ 七 ） 屋 面 栈 桥
定制石材地漏盖装饰，石材四角对缝，安装精美
鲁班奖工程细部做法集锦
一、屋面工程
（ 五 ） 屋 面 排 气 管 、 通 气 管
排气管是可拆卸的，防水泛水翻边上250mm 并锁口；排气管打胶保护。
鲁班奖工程细部做法集锦
一、屋面工程
（ 五 ） 屋 面 排 气 管 、 通 气 管
造型美观的屋面通气管
鲁班奖工程细部做法集锦
（ 三 ） 屋 面 泛 水
泛水高度符合设计要求顺直流畅
鲁班奖工程细部做法集锦
一、屋面工程
（ 三 ） 屋 面 泛 水
屋面平整，分格缝清晰通顺，排水天沟弧度自然，排水流畅
鲁班奖工程细部做法集锦
一、屋面工程
（ 三 ） 屋 面 泛 水
屋面转角及变形部位用塑料线槽分格断开
鲁班奖工程细部做法集锦
一、屋面工程
鲁班奖工程细部做法集锦
一、屋面工程
（ 四 ） 屋 面 天 沟 、 檐 沟 、 过 水 口
天沟过水通畅 过水口成排成线
鲁班奖工程细部做法集锦
一、屋面工程
（ 四 ） 屋 面 天 沟 、 檐 沟 、 过 水 口
过水口标高设置合理
鲁班奖工程细部做法集锦
一、屋面工程
（ 四 ） 屋 面 天 沟 、 檐 沟 、 过 水 口
3.0.6 屋面工程所采用的防水、保温隔热材料应有产品合格证和性能检测报 告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求；
4.1.8 屋面（含天沟、檐沟）找平层的排水坡度，必须符合设计要求； 强 4.2.9 保温层的含水率必须符合设计要求； 制 4.3.16;5.3.10；6.1.8 防水层不得有渗漏或积水现象； 性 6.2.7 密封材料嵌填必须密实、连续、饱满，粘结牢固，无气泡、开裂、脱 标 落等缺陷； 准 7.1.5 平瓦必须铺置牢固。地震设防地区或坡度大于50%的屋面，应采取固定
一、屋面工程
（ 一 ） 屋 面 大 面
色泽均匀、拼缝顺直、表面平整；无花脸、泛碱、渗潮迹象
鲁班奖工程细部做法集锦
一、屋面工程
（ 一 ） 屋 面 大 面
色泽鲜明、表面平整；线角平直、平整、美观
鲁班奖工程细部做法集锦
一、屋面工程
（ 一 ） 屋 面 大 面
色泽均匀、拼缝顺直、表面平整
鲁班奖工程细部做法集锦
鲁班奖工程细部做法集锦
一、屋面工程
（
一
）
屋 面
大
平板青灰琉璃瓦
面
斜屋面造型，异
型琉璃板瓦装饰，
17种、3万块瓦均
用铜丝绑扎
鲁班奖工程细部做法集锦
一、屋面工程
（ 一 ） 屋 面 大 面
外悬挑6m的金属坡屋面通顺、整齐、美观
鲁班奖工程细部做法集锦
一、屋面工程
（ 一 ） 屋 面 大 面
五层种植屋面
鲁班奖工程细部做法集锦
排气孔距屋面高度小于25cm ，不符合规范要求
鲁班奖工程细部做法集锦
一、屋面工程
（ 十 一 ） 存 在 的 问 题
上人屋面通气管高度不足2m ,不符合规范要求
鲁班奖工程细部做法集锦
一、屋面工程
（ 十 一 ） 存 在 的 问 题
上人屋面通气管不 牢固、不垂直
鲁班奖工程细部做法集锦
一、屋面工程
（ 十 一 ） 存 在 的 问 题
鲁班奖工程细部做法集锦
一、屋面工程
（ 一 ） 屋 面 大 面
屋面平整、线条通顺，分格均匀，排气道、透气孔、 屋面管道等细部处理精细，整体观感效果好
鲁班奖工程细部做法集锦
一、屋面工程
（ 一 ） 屋 面 大 面
卷材铺贴色泽一致，平坦美观
鲁班奖工程细部做法集锦
一、屋面工程
（ 一 ） 屋 面 大 面
屋面分色与分格整齐，面砖平整，分格缝油膏嵌填密实顺直
一、屋面工程
（
二
）
女
儿
墙
鹰
嘴
滴水线
女儿墙檐口下端应做出鹰嘴和滴水线
鲁班奖工程细部做法集锦
一、屋面工程
（ 二 ） 女 儿 墙
不锈钢压条，精致耐用
鲁班奖工程细部做法集锦
一、屋面工程
（ 三 ） 屋 面 泛 水
异型屋面泛水采用与屋面砖同色的小规格面砖，排砖整齐，弧度一致
鲁班奖工程细部做法集锦
一、屋面工程
加固措施；
7.3.6 金属板材的连接和密封处理必须符合设计要求，不得有渗漏现象；
8.1.4 架空隔热制品的质量必须符合设计要求，严禁有断裂和露筋等缺陷；
鲁班奖工程细部做法集锦
一、屋面工程
（ 一 ） 屋 面 大 面
上人屋面表面平整、坡度符合要求，分缝合理
鲁班奖工程细部做法集锦
一、屋面工程
（ 一 ） 屋 面 大 面
鲁班奖工程细部做法集锦
一、屋面工程
（ 五 ） 屋 面 排 气 管 、 通 气 管
混凝土墩座泛水弧度统一美观，屋面排气孔处理做工精细
鲁班奖工程细部做法集锦
一、屋面工程
（ 五 ） 屋 面 排 气 管 、 通 气 管
屋面排气孔处理做工精细
鲁班奖工程细部做法集锦
一、屋面工程
（ 五 ） 屋 面 排 气 管 、 通 气 管
一、屋面工程
（ 十 ） 屋 面 构 架
构架施工精良，角线到位
鲁班奖工程细部做法集锦
一、屋面工程
（ 十 ） 屋 面 构 架
梁底上凹20mm,有效防止雨水在梁底积垢
鲁班奖工程细部做法集锦
一、屋面工程
（ 十 一 ） 存 在 的 问 题
屋面雨水口采用平箅子
鲁班奖工程细部做法集锦
一、屋面工程
（ 十 一 ） 存 在 的 问 题
灯座泛水设计别致，做工精细
鲁班奖工程细部做法集锦
一、屋面工程
（ 九 ） 屋 面 支 墩
屋面支墩
鲁班奖工程细部做法集锦
一、屋面工程
（ 九 ） 屋 面 支 墩
屋程
（ 九 ） 屋 面 支 墩
屋面支墩处理做工精细
鲁班奖工程细部做法集锦
一、屋面工程
（ 九 ） 屋 面 支 墩
一、屋面工程
（ 一 ） 屋 面 大 面
上人屋面排砖合理，缝隙均匀，排气孔新颖别 致满足装饰和使用功能
鲁班奖工程细部做法集锦
一、屋面工程
（ 二 ） 女 儿 墙
女儿墙压顶面砖排砖合理，立杆设置不锈钢圆台美观实用
鲁班奖工程细部做法集锦
一、屋面工程
（ 二 ） 女 儿 墙
女儿墙压顶增加线脚
鲁班奖工程细部做法集锦
一、屋面工程
（ 一 ） 屋 面 大 面
表面平整、无花脸、泛碱、渗潮迹象
鲁班奖工程细部做法集锦
一、屋面工程
（ 一 ） 屋 面 大 面
上人屋面瓷砖排砖分格合理、铺贴美观
鲁班奖工程细部做法集锦
一、屋面工程
（
一
）
屋 面
大
面
屋面管道处设置天桥；
架空隔热屋面铺贴瓷砖，
屋面分区域设缝，嵌填
密封胶
鲁班奖工程细部做法集锦
钢制跨管栈桥
鲁班奖工程细部做法集锦
一、屋面工程
（ 七 ） 屋 面 栈 桥
钢制跨管栈桥
鲁班奖工程细部做法集锦
一、屋面工程
（ 七 ） 屋 面 栈 桥
跨变形缝栈桥
鲁班奖工程细部做法集锦
一、屋面工程
（ 七 ） 屋 面 栈 桥
栈桥基座防水处理
鲁班奖工程细部做法集锦
一、屋面工程
（ 七 ） 屋 面 栈 桥
鲁班奖工程细部做法集锦
一、屋面工程
（一）屋面大面 （二）女儿墙 （三）屋面泛水 （四）天沟、檐沟、过水口 （五）排气管、通气管 （六）屋面接水簸箕 （七）屋面栈桥 （八）屋面爬梯 （九）屋面支墩 （十）屋面构架 （十一）存在问题
鲁班奖工程细部做法集锦
一、屋面工程
《屋面工程质量验收规范》（GB50207-2002）
女儿墙泛水分格缝隙均匀美观，嵌填密实
鲁班奖工程细部做法集锦
一、屋面工程
（ 三 ） 屋 面 泛 水
突出屋面结构圆弧顺直、色泽一致，分缝均匀
鲁班奖工程细部做法集锦
一、屋面工程
（ 三 ） 屋 面 泛 水
屋面泛水采用不锈钢装饰，打胶严密
鲁班奖工程细部做法集锦
一、屋面工程
（ 三 ） 屋 面 泛 水
UPVC 塑材装饰泛水
鲁班奖工程细部做法集锦
一、屋面工程
（ 五 ） 屋 面 排 气 管 、 通 气 管
造型美观实用，做工精美的排气孔
鲁班奖工程细部做法集锦
一、屋面工程
（ 五 ） 屋 面 排 气 管 、 通 气 管
公厕排气管
鲁班奖工程细部做法集锦
一、屋面工程
（ 五 ） 屋 面 排 气 管 、 通 气 管
隔热屋面坡向正确，通气口做法规范、细致
屋面及基础墩排 砖合理，缝隙均 匀
鲁班奖工程细部做法集锦
一、屋面工程
（ 九 ） 屋 面 支 墩
突出物周边留缝（隔热板做法）
鲁班奖工程细部做法集锦
一、屋面工程
（ 十 ） 屋 面 构 架
屋面构架双重滴水处理
鲁班奖工程细部做法集锦
一、屋面工程
（ 十 ） 屋 面 构 架
