CATIA基础知识总结
CATIA技巧个人总结
CATIA技巧个人总结CATIA是一款功能强大的三维建模软件，广泛应用于航空航天、汽车制造、工业设计等领域。
在使用CATIA进行建模和设计时，一些技巧和经验可以帮助用户提高工作效率和质量。
以下是我个人对CATIA的一些技巧总结：1.使用快捷键：熟练掌握CATIA的快捷键可以大大提高工作效率。
可以通过菜单栏和工具栏上的快捷键提示来熟悉常用的快捷键，还可以通过自定义快捷键来适应个人的工作习惯。
2.使用快速操作栏：CATIA的快速操作栏提供了一些常用的操作命令，比如创建线、创建平面等。
通过快速操作栏，可以快速选择所需的操作命令，而无需打开菜单栏或工具栏。
3.使用线段约束：当绘制线段时，可以使用线段约束来确保线段的长度、角度等符合设计要求。
通过点击线段两端的点，并在出现的提示框中输入约束值，可以轻松地对线段进行约束。
4.使用投影：在进行三维建模时，可以使用投影命令将一个物体或者对象在一个平面上投影出来。
这可以帮助用户更好地理解和操作物体的形状和尺寸，也可以用于创建二维草图和图纸。
5.使用装配约束：在进行装配时，可以使用装配约束将各个零部件正确地连接在一起。
CATIA提供了多种装配约束，比如平行、垂直、对称等。
选择正确的装配约束可以确保装配的准确性和稳定性。
6.使用参数化设计：在CATIA中，可以使用参数化设计来定义物体的尺寸、形状等特征。
通过定义参数和参数表达式，可以轻松地对物体进行修改和调整，而无需手动重新建模。
这可以大大提高设计的灵活性和可维护性。
7.使用组件和子组件：在进行复杂的设计和装配时，可以使用组件和子组件来进行分组管理。
通过将相关的零部件组合成一个组件或者子组件，可以方便地对其进行复用、修改和替换。
8.使用约束系统：CATIA提供了丰富的约束系统，可以帮助用户进行复杂的装配和运动仿真。
通过定义约束、动力学和碰撞等参数，可以模拟出各种机械运动和装配过程，并进行分析和优化。
9.使用参数化草图：CATIA的草图功能可以用于创建二维几何形状和尺寸。
CATIA学习重要心得一
学习心得一
CATI
A
按照基本特征展开，包括点、线、面、零件体和装配体。
1.CATI
A
点可以变成线、线可以变成面、面可以变成体、零件体可以装配。
线通过扫掠命令变成面，面通过加厚变成体；装配时要注意先给某个零件一个固定约束，其它零件相对于这个固定的零件施加约束。
2.去除特征有几种方式：线条开槽、面切割、体布尔减运算；可以进行零件内几何体之间的去除特征以及装配体中零件之间的去除特征。
3.草绘图很重要，草绘中的线条可以虚线化，这点非常重要，可以依次在草绘中设置辅助特征。
草绘图可以进行修改、删除、复制等操作。
4.线条与曲面造型模块中的提取特征命令很重要，可以依此提取相关复杂面便于特征操作。
5.隔离命令也很重要，可以依此消除相关父子关系，获取需要的特征，又不受制于父特征。
其它感悟后续再发，请等待！。
CATIA技巧个人总结
CATIA技巧个人总结CATIA是由法国达索系统公司开发的一款三维设计软件，广泛应用于工业设计、机械设计等领域。
作为一款功能强大的软件，使用CATIA进行设计工作可能会遇到一些问题或者不太方便的地方。
在使用CATIA的过程中，我总结了一些技巧和经验，希望对其他设计师有所帮助。
1. 快捷键是提高效率的关键。
CATIA提供了许多快捷键，可以在Preferences中进行设置。
记住这些快捷键，并灵活运用，可以大大提高设计效率。
2.学会使用CATIA的鼠标操作。
鼠标在设计过程中起着重要的作用。
比如，使用鼠标滚轮可以方便地放大和缩小模型；使用鼠标右键可以快速选择操作等。
3.熟练掌握CATIA的二维草图工具。
在进行三维设计之前，通常需要先进行二维草图的绘制。
熟练掌握CATIA的草图工具，可以快速绘制各种形状的二维图形，并通过草图导出进行进一步的设计。
4.使用CATIA的约束工具进行设计，可以确保模型的准确性。
通过添加约束，可以保持模型的相对位置或尺寸不变。
比如，可以使用距离约束、角度约束等。
5.掌握CATIA的装配模块，可以进行零部件之间的组装。
在装配模块中，可以方便地将各个零部件组合到一起，并可以调整它们之间的位置和连接方式。
6.使用CATIA的参数化设计功能，可以方便地修改模型的尺寸和参数。
参数化设计可以提高设计的灵活性，当需要修改模型时，只需修改相应的参数，而不必重新绘制整个模型。
7.学会使用CATIA的渲染和动画功能，在设计展示和演示时可以增加效果。
通过添加材质、光影效果和动画等，可以使模型更加真实和生动。
8.在进行复杂曲面设计时，可以使用CATIA的曲面建模功能。
曲面建模可以更好地满足设计要求，比如绘制曲面、修整曲面等。
9.学会使用CATIA的工程图模块，可以方便地生成详细的工程图。
工程图是进行制造和加工的重要依据，掌握工程图的绘制方法可以提高设计的准确性和可行性。
10.在进行大型装配设计时，可以使用CATIA的可视化导航进行操作。

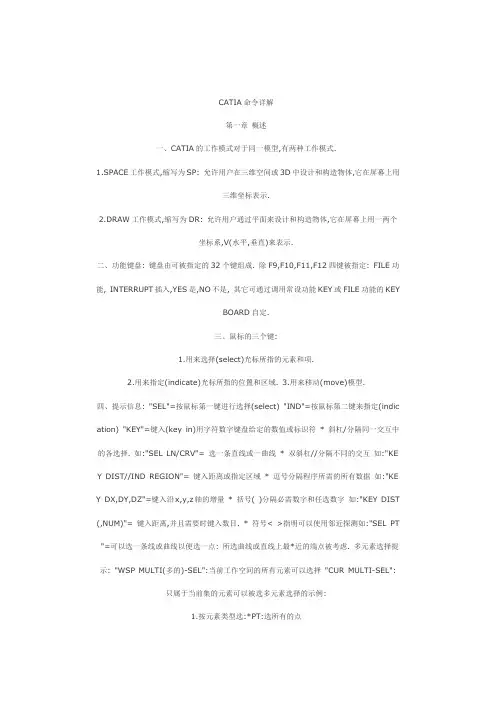

CATIA
CATIA命令详解第一章概述一、CATIA的工作模式对于同一模型,有两种工作模式.1.SPACE工作模式,缩写为SP: 允许用户在三维空间或3D中设计和构造物体,它在屏幕上用三维坐标表示.2.DRAW工作模式,缩写为DR: 允许用户通过平面来设计和构造物体,它在屏幕上用一两个坐标系,V(水平,垂直)来表示.二、功能键盘: 键盘由可被指定的32个键组成. 除F9,F10,F11,F12四键被指定: FILE功能, INTERRUPT插入,YES是,NO不是, 其它可通过调用常设功能KEY或FILE功能的KEYBOARD自定.三、鼠标的三个键:1.用来选择(select)光标所指的元素和项.2.用来指定(indicate)光标所指的位置和区域.3.用来移动(move)模型.四、提示信息: "SEL"=按鼠标第一键进行选择(select) "IND"=按鼠标第二键来指定(indic ation) "KEY"=键入(key in)用字符数字键盘给定的数值或标识符* 斜杠/分隔同一交互中的各选择. 如:"SEL LN/CRV"= 选一条直线或一曲线* 双斜杠//分隔不同的交互如:"KE Y DIST//IND REGION"= 键入距离或指定区域* 逗号分隔程序所需的所有数据如:"KE Y DX,DY,DZ"=键入沿x,y,z轴的增量* 括号( )分隔必需数字和任选数字如:"KEY DIST (,NUM)"= 键入距离,并且需要时键入数目. * 符号< >指明可以使用邻近探测如:"SEL PT "=可以选一条线或曲线以便选一点: 所选曲线或直线上最*近的端点被考虑. 多元素选择提示: "WSP MULTI(多的)-SEL":当前工作空间的所有元素可以选择"CUR MULTI-SEL":只属于当前集的元素可以被选多元素选择的示例:1.按元素类型选:*PT:选所有的点2.按图形规范选:*COL**(**为颜色号)选所有具有**颜色的元素3.按元素组织选:*GRP*:选所有属于GRP*组织的所有元素4.由若干范畴的组合选:*PT+*LN:选所有的点和线*VOL&*LAY××:选择位于××层的所有体指定的分隔符: + == 加- == 减& == 交5. 具有不同特征的多元素选则: *SEL并选元素:所选元素被考虑*TRP并指定点:选择陷井内的部分或全部元素错误信息提示: "INVALID INPUT":键入的值无效"FILE NOT FOUD N":包含键入字符串的文件不存在"EMPTY BATCH":所显示的属于当前工作空间的元素中没有与多元素选择范畴相应的元素"BATCH PARTIALLY PROCESSEND":某些元素未被考虑五、启动CATIA的工作过程:1键入用户所属组名,然后按ENTER键.2.键入用户口令,然后按ENTER键.3. 屏幕显示CATIA操作系统和版本号,还显示一个菜单:COLD START(冷启动),WARM S TART(热启动),LEFT (使菜单能够在屏幕左端显示, 然后该项变为RIGHT.用户必须选COL D START或WARM START.一般选COLD START, 但由于某种原因模型丢失一定要用WARM START.4.CATIA起动后FILE功能自动被激活.六、FILE功能的主菜单:1、图解:FILE2.定义: FILE(文件): 定义当前文件.READ(读): 读存储在当前文件中的一个模型.WRITE(写): 在当前文件中写入当前模型.COPY(拷贝): 在文件中复制模型. DIRECT(直接): 不显示该模型.VISUALTN(看得见): 显示该模型.WRTEFILE(接收): 定义接收文件.DELETE(删除): 在当前文件中删除模型.DIRECT: 不显示该模型.VISUALTN: 显示该模型.MOVE(移动): 将模型移动到另一文件中.DIRECT: 不显示该模型.VISUALTN: 显示该模型.WRTEFILE: 定义接收文件.RENAME(改名): 修改模型名.CREATE(生成): 生成新模型.XY: XY平面将成为第一个DRAW视图的投影平面.YZ: YZ平面将成为第一个DRAW视图的投影平面.XZ: XZ平面将成为第一个DRAW视图的投影平面.CALL SV: 恢复用SV常设功能存储的模型.COMMETNT(注解): 对模型加注解.KEYBOARD(键盘): 管理功能键盘.RECALL(调用): 调用已存功能键盘.STORE(存储): 存储功能键盘.DELETE: 删除功能键盘.EXIT(退出): 结束CATIA工作过程.3.操作步骤: 读模型:FILE+FILE FILE+READ(1)工作文件的选择: 键入包含有所需文"KEY STRING(字符串)" 件名称的第一字符串. " SEL FILE//KEY STRING" 或按"ENTER"键显示可用文件的列表. 用鼠标第一键选择.(2)所读模型的选择:键入包含有所需模型的一字符串."KEY STRING"或按"ENTER"键显示当前文件中的模型列表."SEL MODEL//KEY STRIN G"用鼠标第一键选择. 当列表包括若干个"屏幕页"时, 用FWD/BWD(FORWARD向前/BA CKWARD向后)命令能够分别显示上页或下页. 写模型:FILE+WRITE(1)存储并生成一新模型: 键入一新名称来生成新模型,在控制信息中"YES:CURRENT(当前的)ID//KEY NEW ID" 显示"MODEL WRITTEN"(模型被写入)信息.(2)存储并代替原图型: A:按YES键保持原始模型的标识符. B:再按YES键,接受对存储在当前文件中的原始模型的代替. 注:还可以把模型存入另一文件中:A:选FILE项.B:选存入模型所需文件.C:选WRITE项.D:键入存入模型的名称. 退出CATIA工作过程:FILE+EXIT 按YES键结束CATIA工作过程. 生成模型:FILE+CREATE(生成)+YZ(1)按YES键确认空模型的生成: "YES:CONFIRM(确认)" 在控制区显示"MODEL CREATED"(模型被生成)(2)完成模型几何形状的构造.定义功能键盘:FILE+KEYBOARD(键盘)+RECALL(1)在列表中选一功能. "SEL FUNCTION(功能)"(2)在屏幕上选一功能键:所选功能被付给所选键."KEY//SEL FUNCTION"(3)按需要重复操作若干次,直至获得所需功能键盘. 注:还可以用KEY常设功能来定义功能键盘. BLANK命令清除功能键盘. SORT命令将功能键按字母排序.存储功能键盘:FILE+KEYBOARD+STORE(1)键入新功能键盘的标识符(至多8字符) "SEL KEYBOARD// 在控制信息区显示KEY KEYBOARD ID" "KEYBOARD STORED"(键盘被存储)(2)功能键盘存入时可以代替已存在键盘("YES: REPLACE")或生成新键盘("KEY NEW ID"). 七、生成的元素:1.在SPACE 3D或2D模式下生成的元素称为空间元素(SPACE元素)2. 从3D转化到2D:用常设功能区的3D/2D转换开关能够从3D转换到2D. A:在常设功能区选开关3D. B:键入所要求的平面方程"KEY PLN//YES:3D 或选共面元素或选坐标的一轴. "SEL PT/LN/CRV/PLN/AXS/DRW ELEM"3.从2D转化到3D: A:选转化开关2D. B:按YES键(YES:3D)确认.4.当前工作平面与屏幕平行显示: A:选常设功能WI(窗口). B:键入"P",即平行平面. "KEYWINW ID//SEL NINW" 当前平面的坐标系为与图形屏幕平行.5.使初始模型重新显示: A:选常设功能WI. B:键入"XYZ",获得初始透视图.第二章点(POINT)功能一、图解:POINT 2D POINT3D二、定义: * PROJ/INT(PROJECT投影/INTERSEITION交点):通过法向投影,交点或两点来生成一点.SINGLE(单个):仅进行一次生成操作.REPEAT(重复):依次进行若干次操作所选第一个元素是下一被选生成点的参考元素. LIM ON/OFF:OFF 相交或投影点可以在所选元素之外.ON 相交或投影点仅在所选元素限定内.* COORD: 用相对一已有点的相对坐标或绝对坐标来生成点.SINGLE:仅进行一次生成操作.REPEAT:依次进行若干次操作.所选第一个元素是下一生成点的原点.CHAIN(链式): 链式生成操作.最后生成点用作生成新点的原点.* LIMITS: 在LN,CRV,SUR,FAC等元素生成端点.* SPACES: 在元素上生成等距离点.* TANGENT(切点): 在平面曲线上生成切点.* PROJENT: (2D)生成投影点.ORTHOGNL:所选第一点垂直投影到第二元素上.HORIZONT(水平):所选第一点的投影方向与坐标系水平方向相同.VERTICAL(垂直):所选第一点的投影方向与坐标系垂直方向相同.HOR-VERT:所选第一点的投影方向与坐标系水平方向相同, 所选第二点的投影方向与坐标系垂直方向相同.VERT-HOR:所选第一点的投影方向与坐标系垂直方向相同, 所选第二点的投影方向与坐标系水平方向相同.UNSPEC: 用户定义第一点的投影方向.* GRID: 建立点网格.LIMITE: 建立有限的点网格.UNLIM : 建立点的无限网格.CREATE:建立点的网格.DELETE:删除一个点的网格.VISUALTN:显示点的网格.NORMAL:建立平行于当前两坐标轴的正交网格点.UNSPEC:建立一般网格点或一般正交网格点.三、步骤: 1.生成两相交直线的交点: POINT+PROJ/INT+SINGLE+LIM ON1. 选一直线. "WPS MULTI(多)-SEL SEL 1ST ELEM"2) 选另一直线或用多元素选择多条直线.(如:*LN) "WPS MULTI-SEL SEL 2ND ELEM"注:信息区显示:"1 POINT CREATED" 2.生成两点的中点: POINT+PROJ/INT+SINGL E+LIM ON 1. 选一点. "WPS MULTI-SEL SEL 1ST ELEM"2)选第二点. "WPS MULTI-SEL SEL 2ND ELEM"3.用坐标生成点: POINT+COORD+SINGLE (选一点,一直线或曲线的末端.) "WPS MUL TI-SEL 键入要生成点相对坐标系原点沿X,Y和Z的坐标. SEL PT// KEY X,Y,Z" 或键入沿X,Y,和Z轴的增量. "KEY DX,DY,DZ// YES:STD"4.生成等距点: POINT+SPACES+PTS1)选一条曲线. "SEL ELEM MEDIAN(中央的):YES:ONE PT KEY NUM//ORIGIN:(起始)2)在曲线上选一点为原点. SEL PT"3)键入相对原点的距离,并"KEY DIST(,NUM) 需要时键入所需的点数.4)如需要时按YES键使生成顺序反向. "YES:INV"5.生成曲线的切点: POINT+TANGENT1)选一条曲线,或用多元素选择若干条曲线. "CUR MULTI-SEL SEL PLANAR CURVE2)选一条直线,或用多元素选择若干条直线. "CUR MULTI-SEL SEL LN"第三章线(LINE)功能一、图解:LINE(2D) LINE(3D)二、定义: * PT/PT: 连接两点生成一条直线.SEGMENT(线段):一直线段.UNLIM: 一无限长直线.STANDARD(标准):通过任意两点.HORIZONT:通过第一点的水平线.VERTICAL:通过第一点的垂直线.HOR-VERT:通过两点的水平线和垂直线.VERT-HOR:通过两点的垂直线和水直线.* PARALLEL(平行):生成一条直线与另一条直线平行.* HORIZONT:生成一条直线与坐标系第一轴平行.* VERTICAL:生成一条直线与坐标系第二轴平行.AUTO LIM:长度由所选元素自动定义.ONE LIM: 定义与原始点相对的另一端边界.TWO LIM: 定义相对于原始点的两端边界.SYM LIM: 定义相对于原始点对称的两端边界.* NORMAL: 生成一条通过一点并与另一条直线(3D中FAC,SUR等)垂直的直线.* MEDIAN: 生成两点或一直线的中线.* BISECT: 生成两会聚直线的对角线.* COMPON(矢量): 通过一点生成一直线,保持与给定矢量方向一致.* ANGLE(角度): 生成角度线.* TANGENT: 通过一点生成一切线.* MEAN(平均值): 通过一系列点,并取其平均值生成一直线.* MODIFY(修改): 修改一直线.REPLACE: 修改原始直线.DUPLICAT:修改该直线的复制直线.SAME: 保持相同图形特性,并位于同一层.STANDARD:取图形标准并位于当前层.* GRID: 生成网格线.* INTERSEC:(3D)生成两平面的交线.* PROJECT: (3D)将一直线向一平面投影.* EDGE(端点): (3D)通过一点生成一直线并与屏幕平面平垂直.三、步骤: 1.连接两点生成一直线: LINE+PT-PT+SEGMENT(段)1)选一点. "SEL 1ST PT"2)选第二点. "SEL 2ND PT" "YES:END CHAIN(链式)" "SEL NEXT PT"2.生成与另一条直线平行的直线: LINE(3D)+PARALLEL(平行的)+SEGMENT+ONE LIM1)选一直线定义生成直线的方向. "DIRECTION(方向):SEL LN"2)选择生成直线的原点. "ORIGIN(原始):SEL PT"3)需要时,选矢量改变直线的方向"LIMIT:(界限):SEL PT/LN/PLN/SUR 或键入直线的长度. SEL ARW//KEY LNG//YES:STD"3.生成与另一条直线平行的直线: LINT(2D)+PARALLEL+SEGMENT+ONE LIM1)选一条直线定义生成直线的方向. "DIRECTION:SEL LN"2)用鼠标第二键指定区域. "SEL PT/CRV//IND REGION(区域)"3)键入距离,需要时同时键入数目, "KEY DIST(,NUM)//YES:STD" 或按YES键接受控制信息区显示的值.4)需要时选箭头改变方向或键长度. "SEL ARW//KEY LNG//YES:STD"4.生成水平或垂直线LINE+HORIZONT(VERTICAL)+SEGMENT+ONE LIM1)选一点或曲线或键距离. "SEL PT/CRV//KEY DIST"2)需要时选箭头改变方向或键长度"SEL ARW//KEY LNG//YES:STD" 或按YES键确认.5.生成与另一直线垂直的直线LINE(3D)+NORMAL(法线)+SEGMENT+ONE LIM1)选择一生成直线的通过点. "SEL PT"2)选择一参考直线. "SEL PLN/SUR/FAC"3)按YES键接受生成与参考直线垂直的直线. "YES:NORMAL LINE"4)键入一长度值,或按YES键接受显示的值. "SEL ARW//KEY LNG//YES:STD"6.生成两平面的交线: LINE(3D)+PROJECT+SEGMENT1)选一直线. "SEL LN/PLN"2)选一平面. "SEL PLN"3)键入生成直线的长度. "LIMIT:SEL PT/与另一直线垂直的直线LINE(3D)+NORMAL(法线)+SEGMENT+ONE LIM 1)选择一生成直线的通过点. "SEL PT"2)选择一参考直线. "SEL PLN/SUR/FAC"3)按YES键接受生成与参考直线垂直的直线. "YES:NORMAL LINE"4)键入一长度值,或按YES键接受显示的值. "SEL ARW//KEY LNG//YES:STD"6.生成两平面的交线: LINE(3D)+PROJECT+SEGMENT1)选一直线. "SEL LN/PLN"2)选一平面. "SEL PLN" 8.生成曲线的切线: LINT(3D)+TANGENT+SEGMENT+ONELIM 1)选一曲线. "SEL CRV" 2)曲线上选一点. "SEL PT"3)键入生成线的长度. "LIMIT:SEL PT/LN/PLN/SUR SEL ARW//KEY LNG//YES:STD"9.修改直线:旋转和平移LINE(3D)+MODIFY+REPLACE 1)选一直线:显示三个符号. "S EL LN" 2)选符号1或2. "SEL PT" "YES:TRANSLATE(转移)// SYMMETRY(对称):SEL PLN" 3)选一点,符号被移到该点. "SEL PT" 注:如果选符号3,该符号被移到所选点上:该直线被移动.第四章平面(PLANE)功能一、图解: PLANE(3D)二。
CATIA CAA基础知识讲解
CATIA V5在开发之初就遵循面向对象的设计思想（OO），构建了 完全基于组件的体系结构（PPR: Products,Process,Resource），有 效地解决了维护、管理、扩展的困难，并大量使用了最新的计算机技 术和标准以及软件工程技术，其中包括基于组件架构思想的JAVA BEAN 、COM/OLE、CORBA 技术和Web技术、C++语言、Visual Basic Journaling 、STEP-SDAI、XML、OpenGL等，这使CATIA V5具有与众 不同的鲜明的特点：数据结构单一，各个模块全相关，某些模块之间 还是双向相关；端到端的集成系统，拥有强大的专业应用扩展能力。 1．软件组件结构（SCI: Software Component Infrastructure） 的基本概念 软件组件结构（SCI）是软件工程继过程模型和面向对象模型的下 一代逻辑模型。面向对象技术已在许多重要应用中取得成功。 但是，随着更多面向对象解决方法的开发和使用，很显然的是， 单单采用面向对象技术难以与软件日益增长的复杂性抗衡。因为，对 象只构成应用程序的一部分。它完全不能把握应用程序的结构（控制 流）。只能通过重用类库里有的类来实现有限的重用。但实际情况是， 大量应用程序，特别是同一领域（DOMAIN）中的应用程序，分享相似 的结构。不同的程序员使用不同的技术去把握和实现这些相似的结构。 结果，这些结构并没有经过通常的面向对象技术而被重用。
CATIA V5 的一些框架： Framework Administration Framework AdvancedMathematics Framework AdvancedTopologicalOpe Framework AnalysisMeshingModel Framework ApplicationFrame Framework AutomationInterfaces Framework BasicTopologicalOpe Framework CATAnalysisBase Framework CATAnalysisGPSInterfaces Framework CATAnalysisInterfaces Framework CATAnalysisResources Framework CATAnalysisVisuInterfaces Framework CATAssemblyInterfaces Framework CATFunctSystemItf Framework CATHVDiagramInterfaces Framework CATHullConceptualInterfaces Framework CATIAApplicationFrame Framework CATIAV4Interfaces Framework CATMatInterfaces 框架通过公用接口来实现对象之间的交互。下图是混合建模 （HybridShape）的部分对象及其继承关系。
CATIA知识整理
概念整理汇总：1.专业术语：CH4：曲率：曲线的曲率（curvature）就是针对曲线上某个点的切线方向角对弧长的转动率，通过微分来定义，表明曲线偏离直线的程度。
数学上表明曲线在某一点的弯曲程度的数值。
曲率越大，表示曲线的弯曲程度越大。
曲率的倒数就是曲率半径。
在曲线CD上点A和临近一点A'各做一条切线，A和A'之间的弧长为ΔS，两条切线夹角为α，则曲线CD在A点的曲率为曲率半径越大，圆弧越平缓，曲率半径越小，圆弧越的陡。
曲率半径的倒数就是曲率。
曲率 k = (转过的角度/对应的弧长）。
当角度和弧长同时趋近于0时，就是关于任意形状的光滑曲线的曲率的标准定义。
而对于圆，曲率不随位置变化。
约束：一个几何元素与草图中其他元素之间产生的一种相互限制关系几何约束：是对一个几何元素或爱多个几何元素之间的强制限制关系尺寸约束：其值确定几何对象测量的约束CH5：拔模：为了让工件更好的脱离（拔出）模具而人为地设定的工件与模具分模面相交的侧面切向与模具分模面法向之间的夹角。
（1）拔模斜度在锻造造型时，为了易于把模型从砂型中取出，通常在铸件沿拔模标的目的的内、外壁上均制有约1：20的斜度，叫拔模斜度。
拔模斜度通常较小，木模常为l°～3°；金属模为0.5°～2°。
所以拔模斜度一般画出，并且需在图纸上进行标注。
（2）铸造圆角在浇铸铸件时，为了避免在铁水冷却时产生裂纹，同时也为了防止在取模时损坏砂型，在铸件各表面相交处均以圆角过渡，这种圆角就叫铸造圆角。
在零件图上，铸造圆角必须画出。
铸造圆角的半径应与铸件的壁厚相适应，其半径值一般取为3～5毫米。
铸造圆角也可在技术要求中作统一说明。
扫掠：扫掠是CAD中的一项建模工具是将二维图形转为三维图形的建模方法，是将一个二维形体对象作为沿某个路径的剖面，而形成的三维图形。
光顺fair：光顺通俗的含义是光滑、流畅；a. 具有二阶几何连续性(G2)或者G3以上连续性；b. 不存在拐点和奇异点；c. 曲率变化均匀曲面的控制点均匀变化无突变或跳点：a. 具有二阶几何连续性(G2)或者G3以上连续性；位置误差0.005mm以下，角度误差0.05以下b. 曲率变化均匀，无鼓包或者褶皱CH6：仿射：AffineTransform类描述了一种二维仿射变换的功能，它是一种二维坐标到二维坐标之间的线性变换，保持二维图形的“平直性”（译注：straightness，即变换后直线还是直线不会打弯，圆弧还是圆弧）和“平行性”（译注：parallelness，其实是指保二维图形间的相对位置关系不变，平行线还是平行线，而直线上点的位置顺序不变，另特别注意向量间夹角可能会发生变化。
CATIA零基础学习指南
CATIA零基础学习指南CATIA，全名为计算机辅助三维交互应用（Computer-Aided Three-dimensional Interactive Application），是由达索系统公司开发的一款世界领先的三维设计软件。
它在航空、汽车、机械等领域广泛应用，具有强大的建模、分析和制造功能，被誉为工程师的绘图工具。
本文将为零基础的读者提供一个CATIA的学习指南，以便帮助他们快速上手使用这一强大的设计软件。
一、CATIA的基础知识1. 了解CATIA的功能和应用领域CATIA可以用于产品设计、工业设计、建筑设计等多个领域。
了解其广泛应用的范围，有助于我们把握学习的方向和目标。
2. 安装和配置CATIA软件在学习CATIA之前，首先需要安装和配置CATIA软件。
按照软件提供的步骤，正确安装并配置软件环境，以确保能够正常运行CATIA。
3. 界面和基本操作熟悉CATIA的用户界面和基本操作是学习CATIA的重要一步。
掌握如何创建新文件、打开和保存文件、查看和编辑模型等基本操作，是进一步学习CATIA的基础。
二、CATIA的基本建模功能1. 创建基本几何体CATIA提供了多种基本几何体的创建方式，如直线、圆弧、曲面等。
学会使用这些基本元素的创建方法和参数设置，可以构建各种形状的模型。
2. 切割和修剪模型了解如何使用切割和修剪工具，可以对模型进行修改和调整，以满足设计的需求。
熟练掌握这些操作，可以为后续的设计和分析提供便利。
3. 组合和组装模型在CATIA中，可以通过组合和组装多个模型，创建复杂的装配体。
学会使用组合和组装工具，可以将多个零部件组合成完整的产品模型。
三、CATIA的高级建模功能1. 参数化建模参数化建模是CATIA的一项强大功能，可以通过设置参数和约束条件，实现模型的参数化和关联性。
掌握参数化建模的方法，可以提高设计的灵活性和效率。
2. 曲面建模CATIA提供了丰富的曲面建模工具，可以创建复杂的曲面模型。
CATIA基础知识总结
二、工作界面及基本设置
⑶ 编辑 将指南针拖动到模型上，右键单击，在快捷菜单中选
择【编辑】命令，系统弹出“用于指南针操作参数”的对 话框。利用“用于指南针操作参数”对话框可以对模型实 现精确地平移和旋转等操作。
【位置】文本框：显示当前坐标的坐标值； 【角】文本框：显示当前坐标的角度值；
【平移增量】区域：若要沿指南针的一根轴线移动，则需在该区域的U、V或W输入相应
CATIA基础知识总结
CONTENTS
目 录
1 CATIA功能模块简介 2 工作界面及基本设置
3 二维草图的设计
4 零件设计
目录
2
CONTENTS
目 录
5 装配设计 6 曲面设计
7 模型的测量及分析
8 工程图设计
目录
3
在CATIA中总共有13中功能模块，分别是：基础结 构、机械设计、形状、分析及模拟、ACE工厂、加工 、数字化装配、设备及系统、制造的数字化处理、加 工模拟、人机工程学设计及分析、知识工程模块以及 ENOVIA V5 VPM。 1.1 基础结构：
CATIA V5 创成式和基于知识的工程分析解决方案可快速对任何类型零部件或装配零部件进行工程 分析，基于知识工程的体系结构，可方便地录用分析规则和分析结果优化产品。 1.5 AEC工厂
该模块提供了方便的厂房布局设计功能，可以优化生产设备的布置，主要用于处理空间利用和厂房 内物品的布置问题。
5
一、CATIA功能模块简介
一、CATIA功能模块简介
4
一、CATIA功能模块简介
1.3 形状 形状模块主要包括自由曲面造型（FreeStyle）、汽车白车身设计（Automotive BiW Fastening
CATIAV知识工程基础知识
8
环境设置 (4/4)
定制其它相关选项 1) 加载扩展语言库 2) 系统加载所有的库 3) 选择需要加载的库
9
常用智能工具
学习和创建使用常见的智能工具
下图当这个零件体积变大时,自 动更改材料
51
从Catalog导入数据(1/3)
打开要导入Rule的文档
单击库浏览器图标 选择包含Rule的文档
选择Rule系列,双击它 双击目标Rule
52
从Catalog导入数据(2/3)
Insert Object对话框显示
使用这个按钮将会自 动链接同名参数
关系名字 特征树上显示的名字 输入列表 关系脚本
➢ 创建和使用参数 ➢ 创建和使用公式 ➢ 创建和使用设计表 ➢ 常用智能工具推荐
10
常用智能工具介绍
➢ 智能基本工具能够很容易控制简单零件的尺寸和几何, 这通常分三个层次
➢ 在参数之间可以使用Formulas对零件作基本的控制 ➢ 创建一套User Parameters,只通过修改这些参数的值就
激活Guide _Part,打开公式编辑器,编辑参数 Cylinder_InnerDiameter
选择参数Head_Radius,编辑公式
这样Guide_Part 就拥有上下文关系 在Guide_Part 的结构树上出现 绿色的P标示
46
使用发布参数(2/3)
一些Catia软件设置会阻止使用者用未发布的参数创建外部参数 例子中:使inner cylinder diameter=head diameter.
CATIA学习总结
CATIA学习总结一、零件设计：1.放大缩小：鼠标中间按住，单击右键，上下移动鼠标。
2.平面偏移：利用平面，建立新的基准面。
3.调转方向：法线视图。
4.阵列：用阵列进行孔的均布时，需注意（实体和总体角度），例如4个孔均布应该按270度算，总体角度360有重合是3个孔均布。
5.肋：增加材料，相当于一个截面沿着中心线扫描。
凹槽：正好与肋相反，减少材料。
6.实体混合：两个图形一定要做成各自封闭的。
7.多截面实体：为了防止拉伸面的扭曲，几个界面的闭合点应在同条一线上，如果闭合点不在一侧，则在草图中点击右键进行闭合点的替换。
此外，还要画一条引导线，并且引导线要与几个界面相交。
8.可利用投影3D元素把不同截面投影到一个平面上，形成几条线，再画线与之相交，并且画完交线后把投影线删除。
9.已移除的多截面实体：与多截面实体正好相反，是去除材料。
截面的几个草图闭合点的方向和位置应该一致。
记得改成“比率”。
10.变换特征：平移、旋转、对称、缩放，都是以一个零件整体为对象进行操作。
平移：以一个面为基准。
镜像、阵列：可以对于零件的某一部分进行。
缩放：对整个零件整体放大缩小时，应该在“参考”时选择“创建点”，让后把X、Y、Z方向上的坐标均调为0。
11.倒角、倒圆角：根据需要进行选择。
拔模：中性元素的选择，就是表示拔模以哪个面为起始面。
12.厚度、内外螺纹、替换面、移除面。
13.曲面：曲面本身是没有厚度的，必须通过曲面封闭、曲面加厚才可变为实体。
分割：必须是对实体进行分割，利用面对实体分割。
14.测量：是测量零件的边长、间距等。
测量项：测量曲面的半径、长度、间距、角度、厚度等。
测量惯量：测量是对于整个零件（零部件集合体），体积、密度、质量等。
单位修改：工具——选项——参数和测量——单位。
材料选择：开始——基础结构——材料库——特征属性/分析——密度。
建立一种材料后进行保存，为了以后继续使用。
应用材料，找到以保存的材料数据，用鼠标拖拽到实体中，则把实体填充为该材料。
CATIA基础知识详解
第一课基本知识目录一、CATIA常用快捷键二、开始新建零部件三、定义当前工作对象四、如何在设计过程中插入一个或多个特征五、视图工具条的使用六、选择方式七、工具条中的工具内容和位置的复位八、指南针的使用九、设计树的操作十、“更新”工具的使用十一、快速启动工作台的设置以下内容在第一次课里没有讲到十二、查看设计过程十三、怎样选取重合在一起的某个面或边界十四、工具条中工具的定制第一课：基本知识一、CATIA常用快捷键1、隐藏/显示目录树：按F3键。
2、移动图形：方法一、按住鼠村中键再移动鼠标。
方法二、3、放大/缩小图形：方法一、按住鼠村中键+按一下鼠标右键再移动。
方法二、先按CTRL，再按中键。
4、旋转图形：方法一、按住鼠村中键+按住鼠标右键再移动。
方法二、先按中键，再按CTRL。
5、局部放大观察图形：先按SHIFT键，再在实体图形部分（不能在空白部分）按鼠标中键，移动鼠标即可将图形局部放大以便观察。
6、逐步放大图形：CTRL+PAGEUP。
7、逐步缩小图形：CTRL+PAGEDOWN。
8、上、下、左、右逐步平移图形：CTRL+上、下、左、右方向键。
9、上、下、左、右逐步旋转图形：SHIFT+上、下、左、右方向键。
10、更新：CTRL+U平时要点击“”图标更新11、快速定义草图方向：先按CTRL不放，再在实体上选一根将要在草图绘制过程中作为X轴方向的边，然后再选一平面作为草图绘制平面，最后点击“”绘制草图。
12、快速恢复工具条的内容和位置：“工具——自定义——工具栏：恢复全部内容&恢复位置”。
13、快速显示当前窗口图形的显示比例：“工具——选项——显示——可视化——以平行方式显示当前比例——打开”结果：在图形窗口右下角会出现数字显示当前比例大小二、开始新建零部件如下图，点击弹出“新建零部件”对话框。
在此可先输入所设计零件的名字，也可在后面修改零件名字。
特别要注意其中某些选项的含义与用途：1、启用混合设计：主要用于高级设计，即在零件设计过程中又可加入曲面特征设计等，多种特征最终混合成一体成一个零件。
catiacae入门基础
catia-cae-入门-基础一、CATIA有限元分析学习基础如学习实体零件有限元分析，应当先学习零件创建相关模块，如part design零部件设计；如学习车身零件有限元分析，应当先学习曲面创建、零件创建相关模块如wireframe and surface Design线框和曲面设计，generative shape design创成式外形设计。
如学习总成有限元分析，应当先学习assembly design 装配件设计还需要熟悉catia一般操作，如放大缩小旋转平移。
二、有限元分析一般步骤建立几何零件—建立网格—添加材料属性—设定边界条件/施加力---计算---结果查看对于实体零件，在进入分析模块后，catia自动生成网格，所以为了方便，一般实体零件，在进入分析模块之前，先添加材料属性。
如果忘了添加，在进入分析模块时，会跳出对话框提示。
（也可以在进入后添加，比较麻烦。
删除网格、3d,在手动添加材料，建立网格，3d）对于中文版catia，添加材料属性时，会跳出对话框，提示没有找到中文的材料库。
可以忽略。
解决这个问题，只需要在安装目录下的materials文件夹中创建Simplified_Chinese（可能需要注意大小写）文件夹，并将原materials目录下的Catalog.CATMaterial 拷贝到其中就可以了。
三、CATIA有限元分析模块它可以进行的分析有Static case静态分析，Frequency case模态分析，Buckling Case挠度分析，Combined case组合分析等。
本次入门介绍静态分析和模态分析。
四、界面介绍-------------------------------------------------------------- 1、model manager模型管理2、loads 载荷3、restraints 约束4、compute计算5、image云图6、analysis tools 分析工具---------------------------------------------------------------------------7、analysis supports连接支持8、connection propertis连接属性9、virtual parts虚拟零件10、网格规范11、Groups群组12、计算存储处理13、material on analysis connection 连接支持的材料14、modulation 模态15、analysis assembly 2d viewer 分析总成结构树分析文件的结构五、入门命令创建四面体网格，用于3D体单元网格划分。
CATIA培训
最短距离 长度 角度 半径/直径 椭圆长轴 椭圆短轴 对称 中点 等距离点
注意要先选择欲定义约束的要素
CATIA培训
固定 共线、共点 共同圆心 相切 相互平行 相互垂直 水平放置 垂直放置
•
2. 定义尺寸约束和相接约束
包括两小项
• 1） 定义尺寸约束 • 等同于对话框定义约束
2.在转换量值处点击鼠标右键有高级功能菜单，可以进行更高级的操作 3、保存路径可以是中文名称，但文件名必须是英文（类似于Pro/E，区别于UG） 4、F3键的功能：可以隐藏或显示目录树。
CATIA培训
5.立体几何参考要素
1
投影
1
相交共分三小类边界来自影1CATIA培训
• C. CONSTRAINT工具条，共四项
CATIA培训
2024/2/9
CATIA培训
培训大纲
一 CATIA基础知识 二 草图绘制（SKETCHER） 三 零件设计
1、 实体设计（PART DESIGN） 2、 曲面设计（GENERATIVE SHAPE DESIGN） 四 装配设计（ASSEMBLY DESIGN） 五 工程图设计（DRATFING） 六 培训测试和总结
1）草图模块的进入方式 a） 开始菜单中机械设计中的草图绘制器 b） 使用图标按钮
注意：进入草图绘制模块之前必须选择草绘平面
2）主要工具条简介
分四类 轮廓 、操作 、约束、草图工具 3）双击按钮时多重操作，单击时只操作一次
。
CATIA培训
• 二 主要工具按钮功能介绍 A. 轮廓工具条，共八类工具
1. 点的创建
点 利 曲创创 击 用 线建建 位 坐 上曲投 置 标 创线影 创 值 建相点 建 创 等交 点 建 距点
CATIA-知识工程-基础教程
CATIA-知识工程-基础教程CATIA是一款机械设计软件，可以用来进行三维建模、CAD绘图、CAM加工、CAE分析等工作。
其中，知识工程是CATIA中的一种领域，用于将设计知识进行系统化、产业化、复用化。
本文将介绍CATIA中知识工程的一些基础知识。
1. 知识工程简介知识工程是将专家知识进行提取、表达、管理和应用的过程。
在CATIA中，知识工程可以帮助我们将设计中的知识进行系统化的整合，实现对设计过程进行控制和改进。
2. 知识工程的应用知识工程在CATIA中的应用包括了以下几个方面：（1）数据驱动型设计：通过搜集、整理和管理企业内各种工程数据，来自动实现产品的设计和改进。
（2）模板设计：CATIA提供模板设计方法，可以快速地生成特定类别的模板，从而提高设计的效率。
（3）参数化设计：通过定制化开发来实现控制性设计，如基于用户角色、应用场景、领域等的自定义参数化设计。
（4）预设设计：CATIA提供大量的预设部件供使用，比如零件库、预设度量、设计规范等，可以通过这些预设快速实现设计。
3. 知识工程的基本原理知识工程的基本原理包括了以下几个方面：（1）知识表示：用合适的语义体系和知识表示方式描述专家知识。
（2）知识推理：采用基于规则、基于语言和基于算法的知识推理方式，实现系统的自主学习和知识积累。
（3）知识获取：通过专家知识的抽取、表达和管理来实现知识系统的效率和精度。
（4）知识应用：通过知识系统的应用，来实现专家指导、咨询和决策等方面的需求。
4. 知识工程的基本工具CATIA中的知识工程主要借助软件内置的Visual Basic for Applications（VBA）实现，它可以让用户编写自定义应用程序，从而发挥 CATIA 的威力。
另外，CATIA还提供了一些非常好用的工具，如CATIA Knowledge Advisor、CATIA Knowledge Expert和CATIA Knowledge Template等，可以用于快速实现模板、预设部件和标准等。
2年自己总结CATIA常用小技巧经验全集
它.之后重新启动CATIA,将你所需要的工具命令放在你
喜欢的位置,再以后救....嘿嘿,问题解决了!!
17:如何快速的批量转换IGES和STEP
文档为CATPart文档?
答:运行TOOLS---->UTILITY---->BATCH
-DXF-IGES-STEP工具,选择转换的文档
右键单击选择EDIT FORMULA就可以编辑并输入公式.如图:
在0.1数据框中右键点击.
刚学,画了一个玩的.班门弄斧了.
7:如何改变系统默认的坐标平面的大小以及颜色?
答:TOOLS--->OPTIONS--->INFRASTRUCTURE------>PART
INFRASTRUCRE---->DISPLAY---->DISPLAY IN GEOMETRY
CATIA的一些小小小小技巧
1:如何快速知道当前的CATIA作图区上的零件的放大比例?
答:选中TOOLS----->OPTIONS----->VISUALIZATION---->
DISPLAY CURRENT SCALE IN PARALLEL, MODE的选项.
在屏幕的右下方的数值表示当前作图区内的几何体的显示
坐标系上点击.
在这里小弟介绍一种方法前提是你的鼠标是三键的)
按住CTRL然后滑动鼠标上的滚轮就OK了.
9:如果你的三键鼠标突然坏了,家里又只有两键的,那怎么办?
我有好办法,其实就是CATIA的功能.
答:打开TOOLS--->OPTION--->DEVICES AND VIRTUAL REALITY
catia基础要点
产品结构、文档与工作台（菜单工具组）Workbench
■ 产品结构（Product Structure）： 将客户产品逻辑性地组织起来的一种结构形式，用户可以在这
种结构内浏览并选择不同的元件作为工作对象，这是启动 CATIA 时 进入的缺省模式。 ■ 文档（Document）：
一个文件，用来管理并保存用户产生的与某工作相关的数据。 Part是存储CATIA模型数据的基本文件，通常以 *.CATPart 为后缀。 ■ 工作台（Workbench）：
产品结构、文档与工作台Workbench
■ 基本操作工具栏(Standard Toolbar) ■ 视图工具栏（View Toolbar） ■ 图形特性工具栏（Graphic Properties Toolbar） ■ 测量工具栏（Measure Toolbar） ■ 标准库编辑器工具栏（Catalog Editor Toolbar） ■ 特征库编辑器工具栏（Feature Dictionary Editor Toolbar） ■ 知识工程工具栏（Knowledgeware Toolbar）
打开应用字典 打开用户字典 打开一个参考字典 生成一个新的对象类 将特征加入对象类 定义ID（识别符）编码规则 生成一个报告
知识工程工具栏（Knowledgeware Toolbar）
公式 设计表 参考知识专家用户指导
关于设Байду номын сангаас（About Settings）
由Catia V5产生的数据类型有两种： 1)包括在文档中的应用数据； 2）不可编辑的设置文件。 有两种类型的设置：临时设置及永久设置。 永久性的设置文件(CATSettings)需要用户通过Tools->Options... 的各个页面进行定制。 例如，应用软件窗口客户化，背景颜色，零件及打印设置等。
CATIA基础知识详解
第一课基本知识目录一、CATIA常用快捷键二、开始新建零部件三、定义当前工作对象四、如何在设计过程中插入一个或多个特征五、视图工具条的使用六、选择方式七、工具条中的工具内容和位置的复位八、指南针的使用九、设计树的操作十、“更新”工具的使用十一、快速启动工作台的设置以下内容在第一次课里没有讲到十二、查看设计过程十三、怎样选取重合在一起的某个面或边界十四、工具条中工具的定制第一课：基本知识一、CATIA常用快捷键1、隐藏/显示目录树：按F3键。
2、移动图形：方法一、按住鼠村中键再移动鼠标。
方法二、3、放大/缩小图形：方法一、按住鼠村中键+按一下鼠标右键再移动。
方法二、先按CTRL，再按中键。
4、旋转图形：方法一、按住鼠村中键+按住鼠标右键再移动。
方法二、先按中键，再按CTRL。
5、局部放大观察图形：先按SHIFT键，再在实体图形部分（不能在空白部分）按鼠标中键，移动鼠标即可将图形局部放大以便观察。
6、逐步放大图形：CTRL+PAGEUP。
7、逐步缩小图形：CTRL+PAGEDOWN。
8、上、下、左、右逐步平移图形：CTRL+上、下、左、右方向键。
9、上、下、左、右逐步旋转图形：SHIFT+上、下、左、右方向键。
10、更新：CTRL+U平时要点击“”图标更新11、快速定义草图方向：先按CTRL不放，再在实体上选一根将要在草图绘制过程中作为X轴方向的边，然后再选一平面作为草图绘制平面，最后点击“”绘制草图。
12、快速恢复工具条的内容和位置：“工具——自定义——工具栏：恢复全部内容&恢复位置”。
13、快速显示当前窗口图形的显示比例：“工具——选项——显示——可视化——以平行方式显示当前比例——打开”结果：在图形窗口右下角会出现数字显示当前比例大小二、开始新建零部件如下图，点击弹出“新建零部件”对话框。
在此可先输入所设计零件的名字，也可在后面修改零件名字。
特别要注意其中某些选项的含义与用途：1、启用混合设计：主要用于高级设计，即在零件设计过程中又可加入曲面特征设计等，多种特征最终混合成一体成一个零件。
CATIA软件基础知识
CATIA软件基础知识CATIA软件是法国达索系统公司（Dassault Systemes）研发的一款三维计算机辅助设计（CAD）软件。
它被广泛应用于机械设计、航空航天、汽车工程、工业设计等领域，具有强大的功能和易于学习的特点。
本文将介绍CATIA软件的基础知识，帮助读者了解并入门这一强大的工具。
一、CATIA软件的概述CATIA（Computer-Aided Three-dimensional Interactive Application）是一款基于CAD技术的软件，主要用于从概念设计到产品制造整个产品开发过程中的各个阶段。
它提供了多种功能模块，可以进行三维建模、装配设计、绘图、仿真分析等操作，帮助设计师快速完成复杂的设计任务。
二、CATIA软件的界面和基本操作CATIA软件的界面分为菜单栏、工具栏、图形区域和命令窗口。
通过菜单栏和工具栏可以选择和调用不同的功能模块，并通过图形区域进行设计和编辑操作。
命令窗口则用于输入命令和查看操作结果。
在CATIA软件中，常用的基本操作包括创建零件、装配和绘图。
通过选择“文件”菜单中的“新建”命令，可以创建一个新的零件或装配。
在创建零件时，可以选择不同的几何体进行建模，并通过编辑命令对几何体进行修改和加工。
在装配中，可以将多个零件组装在一起，并进行碰撞检测和测试。
绘图功能可以帮助制作各种视图和工程图纸，方便设计师进行交流和生产制造。
三、CATIA软件的建模与装配CATIA软件支持多种建模方式，包括实体建模、曲面建模和体素建模等。
实体建模是最常用的建模方式，通过绘制基本几何体（如立方体、圆柱体等）、切割、拉伸等操作，可以创建出具有实体属性的零件。
曲面建模则适用于复杂曲面的设计，可以通过拉伸、旋转、扭曲等操作实现。
体素建模则是一种基于体素（Voxel）的建模方式，通过将空间分为一系列体素点，可以进行体素的增减和组合，创建出复杂的物体。
在进行装配时，CATIA软件提供了多种装配约束和检测功能，能够确保零件之间的精确对位和运动关系。
第1章 CATIA V5基础知识
3、界面组成
文件名
Since 1978
菜单 罗盘 工具栏 零件特征树
图形工作区
Sketcher 入口...
Since 1978
选择:把鼠标移动到要选择的选项上,点 左键
移动:按住中键,拖动鼠标
放大缩小:按住中键,再按一下右键,中键 不放,拖动鼠标即可 旋转:按住中键及右键拖动鼠标即可
多次选择:某些操作要多次选择时,双击 左键即可
右键弹出对话框:选择窗口中的某物件, 电击右键即可
，打开、关闭文件 ②
最近打开的文件
续。。。。。。（文件管理）
Since 1978
④ 保存文件，从File菜单中选择
，命令。或者按下快捷键Ctrl+S,或者按工具栏中的“保存”按钮。
同时可以进行另存
，全部保存
，保存管理
等保存方式。
5、三键鼠标的使用
6、特征树的操作
Since 1978
树的显示,隐藏:按F3键
移动,放大,缩小:点击右下脚的坐标或者树 干,使屏幕变暗,其它操作参照前面鼠标操 作
集的操作:插入,移动
树的展开及收拢:
查找父代、子代及快速查找功能
7、属性修改
Since 1978
我们可以修改特征或者零部件的名称、颜色、线性等属性
The End
Since 1978
CATIA三维设计从入门到精通
CATIA三维设计从入门到精通CATIA是一款功能强大的三维设计软件，被广泛应用于各个工程领域。
无论是初学者还是有一定经验的设计师，学习CATIA都是必要的。
本文将从CATIA的入门知识出发，逐步介绍其功能和应用，帮助读者从入门到精通CATIA三维设计。
一、什么是CATIACATIA（Computer Aided Three-dimensional Interactive Application）是由法国达索系统公司（Dassault Systemes）开发的一款三维CAD设计软件。
CATIA拥有强大的建模、分析和渲染功能，能够帮助设计师创建复杂的三维模型，并进行各种工程分析。
CATIA广泛应用于航空、汽车、船舶等领域，是工程设计师的重要工具。
二、CATIA的基础知识1. 界面介绍CATIA的界面分为菜单栏、工具栏、视图窗口等多个部分。
菜单栏包含了CATIA的各个功能模块，通过选择不同的菜单可以进行相应的操作。
工具栏提供了常用的工具和快捷按钮，方便用户快速完成任务。
视图窗口用于显示三维模型的图形和详细信息。
2. 坐标系和基准面CATIA使用三维坐标系来表示物体的空间位置。
坐标系由三个互相垂直的轴线组成，分别表示X、Y、Z轴。
基准面用于确定绘图的起点和方向，常见的基准面有平面基准面和轴线基准面。
三、CATIA的建模功能1. 点线面的创建CATIA提供了多种方式创建点线面，包括绘制、偏移、修剪等操作。
通过这些基本元素的组合和变换，可以创建出复杂的三维模型。
2. 特征建模CATIA的特征建模功能可以帮助设计师创建具有特定几何形状和功能的零件。
常用的特征包括孔、凸台、倒角等。
通过对特征进行添加、删除、编辑等操作，可以实现对模型的精确控制。
3. 曲面建模曲面建模是CATIA的一个重要功能，可以创建出具有复杂曲面形状的零件。
曲面建模通过控制曲线的形状、曲面之间的过渡关系等参数，实现了对模型曲面的精确建模。
四、CATIA的分析和优化1. 结构分析CATIA可以对模型进行结构分析，帮助设计师了解模型是否符合设计要求。
