SolidWorks根据装配体生成工程图的宏程序
SolidWorks根据装配体生成工程图的宏程序
在网上看到的:在WIN7 SW2014下现在不能用,看看改了能用不烦请懂的人指点下,并将文件上传到群里来:SolidWorks 生成工程图纸程序下面代码是工程图助手中的“生成工程图”模块内容。
它按照我们的图纸存储规范,把一个产品的每个装配体都生成一个solidworks的工程图文件。
面对一个问题,我们在试图使用VBA来改善工作的时候,可以参考下面的思路来进行,当然,这也只是个人的一些经验之说,并不是最好的工作方式:首先我们需要了解实际工作情况,发现问题所在:工艺人员在试图提高solidworks工作效率的时候提到了使用SolidWorks Task Scheduler来自动出图纸的方法(具体方法就不讨论了)。
大家经过一段时间的使用后发现,使用SolidWorks Task Scheduler有一定的局限性,需要问题在于,它将每个solidworks文件—包括零件、装配体—都生成了一个工程图文件。
然而这样得到的结果便是一个零部件稍多的产品,将会自动生成很多的工程图文件,不便于管理。
我们的习惯是,按照装配体来出图纸,将一个装配体中的零部件在一个工程图文件中表示。
这样表达清楚而且便于管理。
恩,这就是现实的问题所在。
然后,我们要考虑可行性:思考了SolidWorks Task Scheduler的实现,发现使用VBA在技术方面可以实现此类功能,并且有一定的规律可以遵守而不需要太多的人为判断就可以达到要求。
这里插一句,在使用SolidWorks Task Scheduler 时我发现了一个选项:备份任务文件,而这个任务文件上所记录的正式一段使用VBA写的宏代码。
接下来,需要现场调研确定需求目标:在了解了solidworks使用相应的规范和工艺员在实际工作中的要求后我们对问题目标有了一个比较明确的概念。
我们要做的项目需要完成这样的工作:它针对一个产品中的每个装配体生成一个工作图文件,每本工程图文件中需要一张装配体的三视图和其每个子零件的三视图图纸。

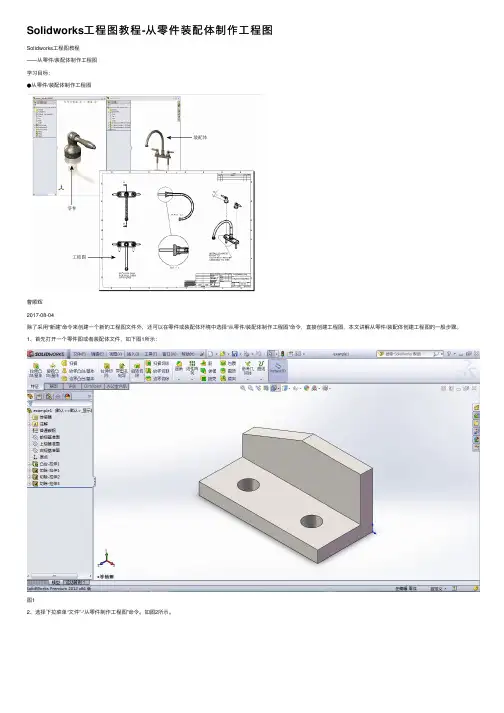

Solidworks工程图教程-从零件装配体制作工程图
Solidworks⼯程图教程-从零件装配体制作⼯程图
Solidworks⼯程图教程
——从零件/装配体制作⼯程图
学习⽬标:
●从零件/装配体制作⼯程图
曹顺辉
2017-08-04
除了采⽤“新建”命令来创建⼀个新的⼯程图⽂件外,还可以在零件或装配体环境中选择“从零件/装配体制作⼯程图”命令,直接创建⼯程图,本⽂讲解从零件/装配体创建⼯程图的⼀般步骤。
1、⾸先打开⼀个零件图或者装配体⽂件,如下图1所⽰:
图1
2、选择下拉菜单“⽂件”-“从零件制作⼯程图”命令。
如图2所⽰。
图2
在弹出的“新建solidworks⽂件”对话框中选择合适的⼯程图模板,并确定,如图3所⽰。
然后进⼊⼯程图环境,且在图形区域右侧的任务窗格中显⽰图4所⽰的“视图调⾊板”对话框。
图3
图4
3、从调⾊板中插⼊视图。
确认“视图调⾊板”中的“⾃动开始投影视图”
的复选框处于选中状态,如图5所⽰。
选中“视图调⾊板”中的某⼀视图作为主视图,拖动⾄图形区域放置(如图6所⽰),通过⾃动投影来⽣成俯视图和左视图,如图7所⽰。
图5
图6
图7。
SolidWorks宏编程的基础知识与技巧
SolidWorks宏编程的基础知识与技巧SolidWorks是一款广泛应用于工程设计和制造的计算机辅助设计软件。
宏编程是SolidWorks中的一项强大功能,通过使用宏,可以自动化设计过程,提高工作效率,并且可以根据用户的特定需求进行定制开发。
本文将介绍SolidWorks宏编程的基础知识与技巧,帮助初学者快速入门。
1. 什么是SolidWorks宏编程?SolidWorks宏是一系列的命令和操作,可以通过VBA(Visual Basic for Applications)编写,用于自动化SolidWorks软件的功能。
宏可以运行在SolidWorks环境中,并且可以与CAD模型进行交互,实现设计自动化和定制开发。
2. 如何创建宏?在SolidWorks中,可以使用宏记录器来记录用户的操作并生成相应的宏代码。
打开SolidWorks软件,选择“工具”菜单下的“宏”选项,然后点击“记录”按钮开始录制宏。
当完成相关操作后,点击“结束录制”按钮,系统将自动生成相应的宏代码。
3. 如何编辑宏代码?通过VBA编辑器可以对宏代码进行编辑和修改。
打开SolidWorks软件,在宏编辑器中,可以查看和修改宏的代码。
VBA编辑器提供了丰富的功能和语法提示,可轻松编写和修改宏代码。
4. SolidWorks宏编程的基本语法宏编程主要使用VBA语言,以下是一些常用的基本语法:- 变量:使用“Dim”关键字来声明变量,例如:Dim i As Integer- 循环结构:使用“For...Next”和“Do...Loop”来实现循环功能- 条件判断:使用“If...Then...Else”和“Select...Case”来进行条件判断- 函数和过程:使用“Function”和“Sub”来定义函数和过程- 对象操作:使用“Set”关键字来引用和操作SolidWorks中的对象5. SolidWorks宏编程的常用应用- 批量操作:通过编写宏来批量执行某项操作,如批量导出图纸或模型数据等。

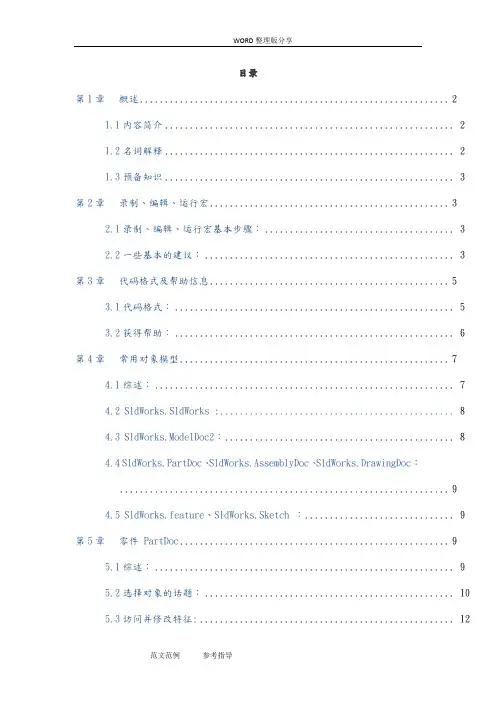

使用VBA进行solidworks开发指南
目录第1章概述 (2)1.1内容简介 (2)1.2名词解释 (2)1.3预备知识 (3)第2章录制、编辑、运行宏 (3)2.1录制、编辑、运行宏基本步骤: (3)2.2一些基本的建议: (3)第3章代码格式及帮助信息 (5)3.1代码格式: (5)3.2获得帮助: (6)第4章常用对象模型 (7)4.1综述: (7)4.2SldWorks.SldWorks : (8)4.3SldWorks.ModelDoc2: (8)4.4SldWorks.PartDoc、SldWorks.AssemblyDoc、SldWorks.DrawingDoc: (9)4.5SldWorks.feature、SldWorks.Sketch : (9)第5章零件 PartDoc (9)5.1综述: (9)5.2选择对象的话题: (10)5.3访问并修改特征: (12)5.4草图的话题: (17)第6章装配体 (18)6.1综述: (18)6.2组件的话题:插入零部件到装配体 (19)6.3配合的话题:在装配体中添加配合 (22)6.4由于说到参考,顺便讨论一下配合参考: (26)第7章工程图 (28)7.1综述: (28)7.2注释的话题: (29)7.3生成图纸的话题:并讨论如何解决实际问题 (30)第8章总结: (40)第1章概述1.1内容简介Solidworks在提供了强大的三维建模功能的同时,也为使用者提供了开放的应用程序编程接口(API),通过调用这些API,我们可以将solidworks中一些重复单调或者规则明确的操作使用程序语言描述,通过简单的人机交互,让计算机自己来完成此类工作。
掌握了此类本领,可以在以后的工作中,开阔自己的视野,更加深入的了解软件本身工作的原理,并且,改善自己的工作,提高工作效率和质量。
本文旨在总结作者工作中获得的经验,专注于solidworks软件本身特点,文章中示例的代码基本上使用了vb语言描述,选择vb语言是因为其语法简单易懂,并且和应用程序间有很明朗的接口不需要再学习其它技术(如果使用c++,可能需要读者拥有COM知识)。
solidworks出工程图教程
solidworks出工程图教程SolidWorks是一款广泛应用于机械设计和CAD工程的软件。
它具有强大的建模功能,能够帮助工程师轻松创建和修改复杂的三维模型。
在这个教程中,我们将向您展示如何使用SolidWorks制作工程图。
让我们开始吧!第一步是打开SolidWorks软件。
一旦软件打开,您将看到一个空白的三维空间,这是您后续工作的舞台。
接下来,我们需要选择合适的视图模式。
SolidWorks提供了多种不同的视图模式,如正投影、透视和截面视图等。
选择任何一种视图模式都取决于您的设计需求。
我们将以正投影视图作为例子。
在“视图”菜单下,选择“正视图”并选择“前视图”。
然后点击“确定”。
此时,您将看到屏幕上出现了一个前视图的二维投影。
接下来,我们需要添加尺寸和标注。
在工程图中,尺寸和标注是非常重要的,它们描述了模型的尺寸和特征。
您可以通过在“注释”菜单中选择“尺寸”工具来添加尺寸。
选择要添加尺寸的两个点,然后单击鼠标左键。
然后,根据需要调整尺寸的位置和大小。
在添加完尺寸后,您可以使用添加呼吸或表格等其他注释工具对模型进行更详细的标注。
将鼠标悬停在“注释”菜单上,然后选择适当的工具进行添加。
除了标注,工程图还需要添加标题和图例。
这可以通过在工程图的适当位置添加文本和图形来实现。
您可以使用SolidWorks中的“注释”工具栏来添加这些元素。
完成标注和注释后,您可以选择文件的输出格式。
在SolidWorks中,您可以将工程图导出为多种格式,如PDF或DWG。
选择适当的格式并保存文件。
这只是SolidWorks创建工程图的基本步骤。
实际上,每个工程图都有其独特的需求和规范,您可能需要使用更高级的功能和工具来满足这些需求。
但是,通过这个简单的教程,您可以开始了解SolidWorks的基本工程图制作过程。
总结一下,SolidWorks是一款功能强大的软件,可以帮助工程师轻松创建和修改复杂的三维模型。
通过选择适当的视图模式,添加标注和注释,并导出工程图,您可以使用SolidWorks制作出详细和精确的工程图。

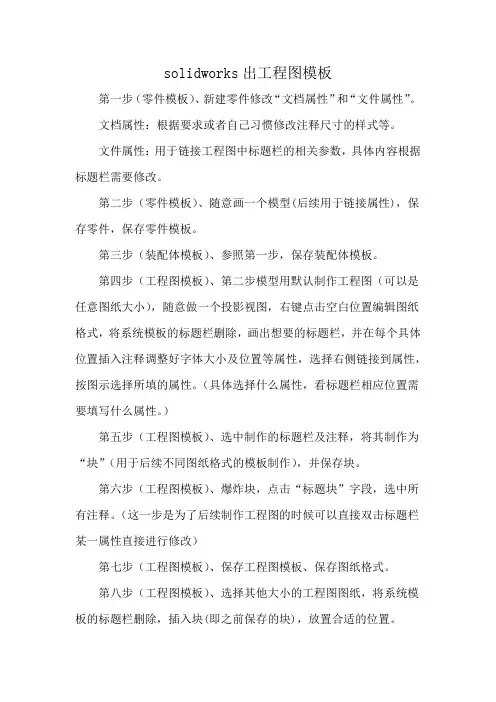

solidworks出工程图模板
solidworks出工程图模板
第一步(零件模板)、新建零件修改“文档属性”和“文件属性”。
文档属性:根据要求或者自己习惯修改注释尺寸的样式等。
文件属性:用于链接工程图中标题栏的相关参数,具体内容根据标题栏需要修改。
第二步(零件模板)、随意画一个模型(后续用于链接属性),保存零件,保存零件模板。
第三步(装配体模板)、参照第一步,保存装配体模板。
第四步(工程图模板)、第二步模型用默认制作工程图(可以是任意图纸大小),随意做一个投影视图,右键点击空白位置编辑图纸格式,将系统模板的标题栏删除,画出想要的标题栏,并在每个具体位置插入注释调整好字体大小及位置等属性,选择右侧链接到属性,按图示选择所填的属性。
(具体选择什么属性,看标题栏相应位置需要填写什么属性。
)
第五步(工程图模板)、选中制作的标题栏及注释,将其制作为“块”(用于后续不同图纸格式的模板制作),并保存块。
第六步(工程图模板)、爆炸块,点击“标题块”字段,选中所有注释。
(这一步是为了后续制作工程图的时候可以直接双击标题栏某一属性直接进行修改)
第七步(工程图模板)、保存工程图模板、保存图纸格式。
第八步(工程图模板)、选择其他大小的工程图图纸,将系统模板的标题栏删除,插入块(即之前保存的块),放置合适的位置。
第九步(工程图模板)、重复第六步和第七步,直至做完其它图纸大小的模板。
solidworks减速器装配体工程图的生成(原创)
减速器装配体工程图的生成【学习目标】学习装配体工程图的生成,材料明细表的制作,零件序号的标注。
【重点】材料明细表的制作,零件序号的标注。
【难点】材料明细表的制作,零件序号的标注。
图 9-1利用项目8(图8-1)创建的 “减速器装配体.SLDASM”,生成如图9-1所示的工程图。
(1)新建工程图(2)设置图纸属性(3)生成三视图(4)在主视图中添加局部剖视图(5)在俯视图中添加局部剖视图(6)插入材料明细表(7)添加零件序号(1)新建工程图菜单【文件】--【新建】--【工程图】(2)设置【图纸属性】在设计树中右键单击【图纸1】,选择【图纸属性】,进入【图纸属性】设置对话框,如图6-2,根据零件尺寸,设置【图纸比例】:1:4,【图纸格式大小】中选择标准图纸:A1(GB),其他采用默认设置。
(3)生成三视图在【视图布局】工具栏中,选择【模型视图】,在【模型视图】对话框中单击【浏览】按钮,找到“减速器装配体.SLDASM”文件,单击【打开】,返回到【模型视图】对话框。
勾选【预览】,在标准视图中选择【下视图】作为主视图,向右拖动鼠标,在合适的位置单击左键生成右视图,然后向下拖动鼠标,在合适的位置单击左键,生成俯视图。
如图9-2所示。
(4)在主视图中添加断开的剖视图在主视图中螺栓连接处添加局部剖视图。
在【视图布局】工具栏中,选择【断开的剖视图】,在要剖切的位置绘制一条封闭的样条曲线,如图9-3所示。
在出现的【剖面范围】对话框中,【不包括零部件/筋特征】中选择螺栓、螺母和垫片,如图9-4所示,单击【确定】后出现【断开的剖视图】对话框,如图9-5所示,勾选【预览】选项,【深度参考】选择俯视图中对应剖切位置处的螺栓顶圆边线,剖切结果如图9-6所示。
图 9-2 图 9-3图 9-4 图 9-5(5)在俯视图中添加局部剖视图绘制如图9-7所示的封闭的样条曲线,选中该曲线,选择【断开的剖视图】命令,系统弹出【剖面视图】属性管理器,选择不包括的零部件,在图中选择高速轴,低速轴,螺栓作为不剖零件,选定主视图中下箱体和上箱盖结合面处的边线为参考剖切深度,剖切结果如图9-8所示。
solidwork中由零件转换为工程制图步骤
第一步首先打开已经建好的零件,然后选择文件选项中的从零件到工程图选项
第二步新建模板单击确定
第三步根据个人需要选择合适的纸张一般选为A4 这里选为A4
第四步将右端不同角度的视图拖动到左端的纸张当中并点击键盘上的ESC键及时退出拖动操作
拖动完成后如下图所示
第五步鼠标左键点击图纸中的视图,在图纸左端出现工程图视图对话框,然后根据自己的需要选择,选择不同的正方体显示的零件的隐藏的线条,可以通过点击发现不同也可以选择不同的比例。
第六步显示尺寸点击注解并且点击注解中的模型项目选项打开模型项目对话框并勾选将项目输入到所有视图选项如图所示
里是以米来显示的,所以需要修改为所需要的单位
第七步选择需要的单位点击工具并选择其中的选项打开选项对话框并选择文档属性——》单位——>毫米。
若是已经是毫米需要先选择厘米或者其他单位再选择毫米才会生效最后选择确定即可如图。
Solidworks模型文件的自定义属性设置--宏
Solidworks模型⽂件的⾃定义属性设置--宏SolidWorks API是SolidWorks的OLE应⽤程序开发接⼝,⽤户可以利⽤它并通过⽀持OLE编程的开发⼯具,如Visual Basici、VBA(Excel,Access)、C、VC、C++等对SolidWorks进⾏⼆次开发,建⽴适合⽤户需要的、专⽤的SolidWorks 功能模块。
本⽂通过介绍“⾃定义属性”这个程序的开发和使⽤过程,来简单地说明⼀下SolidWorks API的应⽤,希望起到抛砖引⽟的作⽤。
⼀、问题的提出⼤多数⼯程图纸的标题栏中应该包括⼀些基本的设计信息,如零件名称、零件代号、材料以及设计⼈员和设计⽇期等⽅⾯的信息,其中,零件的名称、代号、材料、数量、重量、⼀些重要的后处理要求等信息还应该出现在装配图的材料明细表(BOM)中。
这些内容如果在⼯程图中⼀⼀进⾏编写和修改,其⼯作量是很⼤的,并且这种处理⽅法也不利于保证设计信息的⼀致性,对模型⽂件(零件或装配体⽂件)和图纸⽂件的管理来讲是脱节的。
SolidWorks是⼀个全相关的三维机械设计软件,模型⽂件中的设计数据,如尺⼨、注释、⽂件属性等内容与⼯程图相关,因此,我们在处理上述⼯程图标题栏和材料明细表中的设计数据时,应该将这些内容保存在模型⽂件中,并且⾃动显⽰在⼯程图相应的位置上。
当需要对⼯程图中的内容进⾏修改时,直接修改模型⽂件中的相应数据即可实现。
这样的处理⽅法不仅保证了设计信息的⼀致性,⽽且可以⼤⼤提⾼设计效率。
根据这个设想,我们将这些设计信息进⾏了归纳,并将它们作为模型⽂件的⾃定义属性保存在模型⽂件指定配置的属性(在SolidWorks中,选择菜单“⽂件/属性”,单击“指定配置”标签,如图1所⽰)中,针对模型⽂件指定配置的这些属性可以⾃动带⼊到⼯程图的标题栏和材料明细表。
图1 指定模型当前配的属性图1中⾃定义属性的含义和解释如下表:含义代号说明零件代号PartID零件代号是零件的标识,在整个企业中是唯⼀的零件名称⽆采⽤模型名称,即保存模型⽂件的⽂件名称,这样⼯程图的⽂件名可以⾃动默认为模型的⽂件名称材料Material零件的材料,对装配图是可选项后处理Description零件的后处理情况,对装配图是可选项设计⼈员Designed By图纸设计⼈员姓名设计⽇期Designed Date图纸完成⽇期采⽤这样的⽅法处理以后,需要在⼯程图格式⽂件的相应位置建⽴包含这些变量的注释⽂本即可。
SOLIDWORKS装配体中使用方程式进行参数化设计
SW里的装配体中使用方程式进行参数化设计1、在单个零件里使用方程式的方法:例如如下的一个长方体。
在零件树的注解右击鼠标。
勾选显示特征尺寸。
用…(AJ显示庄解曲.示杼iiL弓寸J旦=示DimXpE注醒田簸然中晒㈤~ 目弼ED到i主解通理旧)蜀朝翩咽显示状志.:H|弟,川析m取目mI五/套洞面目…阳】在隐藏/显示项目中,钩选查看尺寸名称项。
iimulation查看尺寸名部控割尺寸■名称的壶示状态。
也可以在视图菜单中选择显示尺寸名称。
这样只要我们点中零件。
零件就会显示出尺寸及其名称了。
添加方程式。
菜单下拉“工具”二》“方程式”,打开方程式对话框。
法路点[町 分型草图⑸ 3 口阜图闾 网格⑸ 所肓注黑(AJ尺寸5称 捶人田工具 E Simulation ToolboK PhotoView 360 营口炉」帮 E显示⑼修改(MJ 光源与相机© G -—iff 量耿阳 荧群捕获(NJ "廿•国Ctrl+R-। ----------------------除藏所有类型m 基准面阴 活动剖切面(U 基准轴内 临时轴凶 原点(D曲展⑻喝并45阚ku 胱4宣示状态1=! .i 星击史记录 「切,旃11. A 注龌 1••在 Q235:••侬的亚基螭 i5上祝基宫回 !专司Q4SL J 原广在方程式对话框中。
点击“按序排列视图”然后在对应的列里,点选零件显示的尺寸名称即可。
二S E5iirulEtion ri] olb sx 身 口闺甯用(M : = I'l豆庭安田廖拈[心SEZ = mm 醵a£J 块土扫关工具山 标注尺寸t£l 口呵工 S®5(Q)-,枷 芭反/惨友DtsiQn Checke-野正毓i 叫虬 度m 三性MI . 哈营⑹ 几何启折“. 与证免LiFl,“ DimXpert爸冲矶,;玲。
苓I 4我人等新(G 】一 滨三分析必… 厚度!2诲,喔a,.方程式、整钵变量、及尺寸■D2遍草=P1喜草图『二 ,口1侬曰合一疝"/= □2®草图丁名舜数面方程式 冒过海斤有栏区无论是草图尺寸还是特征。
SolidWorks根据装配体生成工程图的宏程序
