房建测量方案
最新房屋建筑测量施工方案
房屋建筑测量施工方案范文（通用5篇）一、工程概况本工程为XX县环城西路公路(拓宽)，起讫里程K0+000——K3+624，全长3426km。
起点位于XX县便江大桥(三大桥)，由北往南依次与在建的龙山北路、已建永康路相连，呈近南北走向，XX县环城西路K0+000+426(拓宽)具体尺寸布置为：6.50m人行道+8.0m辅助车道+3.0m机非隔离带+15.0m主车道+3.0m机非隔离带+8.0m辅助车道+6.50m人行道环城西路为城市次干道，设计车速40km/n设计路宽为15.0m，主车道已修好。
二、施工测量技术措施1、做好开工前的测量交底工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。
关于测量交底方面，需要强调的是桩位的保护，即在设计单位交桩以后，应及时采用砌砖墩或浇筑水泥墩等方法予以保护，以免丢失。
2、中线复测和边线放样中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。
它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。
定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与施工方，由施工单位进行中线及施工测量。
路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。
关于中线复测和边线放样，应注意做好以下几点;一是应注意各交点之间的距离、方向是否与图纸相符;如一个工程项目有几个标段，应注意与相邻标段的中心是否闭合，中线测量应深入相邻标段50——100米;如果发现问题及时联系设计单位查明原因。
二是护桩的设置。
道路中线桩护桩的设置，是路基施工的重要依据，但是在施工中这些桩又容易被破坏，所以在路基施工过程中经常要进行中线桩的恢复和测设工作。

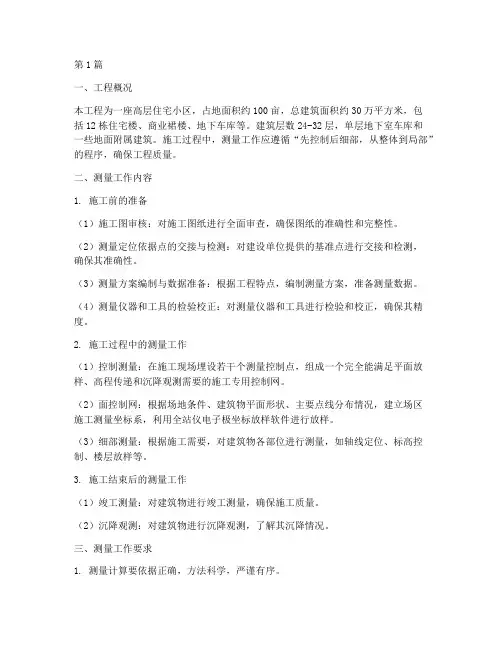

房建施工组织测量工程(3篇)
第1篇一、工程概况本工程为一座高层住宅小区，占地面积约100亩，总建筑面积约30万平方米，包括12栋住宅楼、商业裙楼、地下车库等。
建筑层数24-32层，单层地下室车库和一些地面附属建筑。
施工过程中，测量工作应遵循“先控制后细部，从整体到局部”的程序，确保工程质量。
二、测量工作内容1. 施工前的准备（1）施工图审核：对施工图纸进行全面审查，确保图纸的准确性和完整性。
（2）测量定位依据点的交接与检测：对建设单位提供的基准点进行交接和检测，确保其准确性。
（3）测量方案编制与数据准备：根据工程特点，编制测量方案，准备测量数据。
（4）测量仪器和工具的检验校正：对测量仪器和工具进行检验和校正，确保其精度。
2. 施工过程中的测量工作（1）控制测量：在施工现场埋设若干个测量控制点，组成一个完全能满足平面放样、高程传递和沉降观测需要的施工专用控制网。
（2）面控制网：根据场地条件、建筑物平面形状、主要点线分布情况，建立场区施工测量坐标系，利用全站仪电子极坐标放样软件进行放样。
（3）细部测量：根据施工需要，对建筑物各部位进行测量，如轴线定位、标高控制、楼层放样等。
3. 施工结束后的测量工作（1）竣工测量：对建筑物进行竣工测量，确保施工质量。
（2）沉降观测：对建筑物进行沉降观测，了解其沉降情况。
三、测量工作要求1. 测量计算要依据正确，方法科学，严谨有序。
2. 测量工作应严格执行国家相关标准和规范。
3. 测量人员应具备一定的专业知识和实践经验。
4. 测量工作应与施工进度相协调，确保施工顺利进行。
5. 测量成果应准确、完整，便于查阅和存档。
总之，房建施工组织测量工程是建筑工程施工过程中的重要环节，对施工质量、进度和安全具有重大影响。
因此，必须高度重视测量工作，确保工程顺利进行。
第2篇一、概述房建施工组织测量工程是建筑工程施工的重要组成部分，其目的是为施工提供准确的测量数据和定位依据，确保工程质量。
本文将针对房建施工组织测量工程进行详细阐述。
房建施工测量方案
1.2高程控制测量
采用水准测量方法，按国家二等水准要求进行测量，闭合差小于规定限差。
1.3坐标控制测量
采用全站仪进行坐标测量，建立平面控制网，控制点间距不大于200m，控制网等级不低于二级。
2.施工测量
2.1基槽测量
1.3坐标控制测量
采用全站仪建立平面控制网，根据工程精度要求布设相应等级的控制点，控制点间距不大于200m。
2.施工测量
2.1基槽测量
根据设计图纸和施工要求，采用全站仪放出基槽边界线、轴线及关键点，确保测量精度。
2.2墙体轴线测量
采用全站仪进行测量，根据控制点放出墙体轴线，测量精度要求不低于±3mm。
采用全站仪进行测量，根据设计图纸放出基槽边界线、轴线及关键点，确保测量精度。
2.2墙体轴线测量
采用全站仪进行测量，根据控制点放出墙体轴线，测量精度要求不低于±3mm。
2.3楼层平面控制网测量
采用全站仪进行测量，建立楼层平面控制网，控制点间距不大于20m，测量精度要求不低于±3mm。
2.4建筑物垂直度测量
2.提高测量工作效率，缩短测量周期。
3.降低测量误差，减少施工过程中的质量隐患。
4.规范测量作业流程，保障施工安全。
三、测量依据
1.《建筑工程施工测量规范》（GB/T 50340-2013）
2.《全球定位系统城市测量技术规范》（CJJ/T 73-2015）
3.《建筑工程施工质量验收统一标准》（GB 50300-2013）
本方案旨在为房建施工提供一套科学、合理、人性化的测量方法，确保施工质量和进度。在实际测量过程中，应根据工程实际情况灵活调整，严格遵守国家相关法律法规及行业标准，为我国房建事业贡献力量。
房建测量方案
（4）测量结果应及时反馈给相关部门，为施工提供依据。
六、质量保证措施
1.加强测量人员培训，提高业务水平。
2.健全测量设备管理制度，确保设备性能稳定。
3.建立完善的测量质量控制体系，加强测量过程监督。
4.对测量数据进行复核，确保数据准确性。
5.加强与设计、施工等部门的沟通协调，及时解决测量问题。
七、测量成果提交
1.测量成果包括：测量原始记录、计算书、测量报告等。
2.测量成果应按照国家有关规范要求进行整理、归档。
3.测量成果应在规定时间内提交给相关部门和单位。
八、总结与建议
本测量方案旨在为房屋建筑工程测量提供详细、严谨的指导。全体测量人员应严格遵守本方案，确保测量工作顺利进行。在实际操作过程中，如遇特殊情况，可根据实际情况调整，并报请相关部门审批。通过共同努力，为房屋建筑质量提供有力保障。
（2）高程测量：采用水准仪、全站仪等设备，对建筑物各部位进行高程测量，检验其是否符合设计要求。
（3）尺寸测量：采用钢卷尺、激光测距仪等工具，对建筑物各部位进行尺寸测量，确保其符合设计要求。
3.竣工测量
竣工测量是对房屋建筑物进行全面检查，确保其符合设计要求和国家标准。
（1）平面位置检查：对建筑物各部位进行平面位置测量，与设计图纸进行对比，检查其偏差。
本测量方案旨在为房屋建筑测量工作提供指导，确保测量工作的合法合规。在实施过程中，如遇特殊情况，可根据实际情况进行调整，并报相关部门审批。全体测量人员应严格遵守本方案，共同努力，为房屋建筑质量保驾护航。
第2篇
房建测量方案
一、项目概述
为保障房屋建筑工程质量，满足设计要求，确保施工安全，依据相关法律法规和行业标准，特制定本测量方案。本方案旨在规范房建工程测量工作，明确测量任务、流程、方法及质量控制措施。
房建工程测量方案
房建工程测量方案1. 前言在房建工程施工过程中，测量是一个必不可少的环节。
通过测量，可以确保房屋的精确度和安全性。
本文档将介绍房建工程测量方案的详细步骤。
2. 测量前准备在进行测量前，需要进行准备工作。
首先，需要绘制出房屋的布置图，确认建筑物的尺寸和位置。
其次，需要选择合适的测量仪器和设备。
最后，需要安排好测量人员，确保他们的安全和协作。
3. 测量流程3.1 地基测量地基测量是测量工程的第一步。
它包括地形和地质测量。
地形测量是确定地形高程和坡度的过程。
地质测量是确定地下水位和土层结构的过程。
在地基测量中，通常使用全站仪和自动水准仪等仪器。
3.2 基础测量在进行基础测量时，需要测量地基的长度、宽度和高度。
测量基础的高度和倾斜度非常重要，因为这将直接影响到建筑的安全性。
在这个过程中，通常使用全站仪和水准仪等仪器。
3.3 标高测量标高测量是用于确定建筑物和地面之间的高度差的过程。
在进行标高测量时，可以使用水准仪来确定标高值。
标高的测量不仅需要测量建筑物的高度，还需要测量各个楼层之间的高度差。
3.4 墙体测量在进行墙体测量时，需要测量墙壁的长度、宽度和高度。
同时还需要测量墙壁之间的距离和墙内管线的位置。
在墙体测量过程中，通常使用测距仪和激光测距仪等测量工具。
3.5 门窗测量门窗测量是确定门和窗位置的过程。
在进行门窗测量时，需要测量门和窗的长度和宽度，并确定它们的位置。
在门窗测量中，通常使用测距仪和激光测距仪等测量工具。
3.6 建筑物纵断面测量建筑物纵断面测量是用于确定建筑物高度和层数的过程。
在这个过程中，可以使用水准仪和全站仪等测量工具来测量建筑物的高度和层数。
3.7 建筑物横断面测量建筑物横断面测量是用于确定建筑物的宽度和长度的过程。
在进行建筑物横断面测量时，需要使用激光测距仪等测量工具来测量建筑物的宽度和长度。
4. 测量结果处理在完成测量后，需要将测量结果进行整理和存储。
在整理测量结果时，需要将测量数据录入电脑或手持终端设备，并保存测量图。

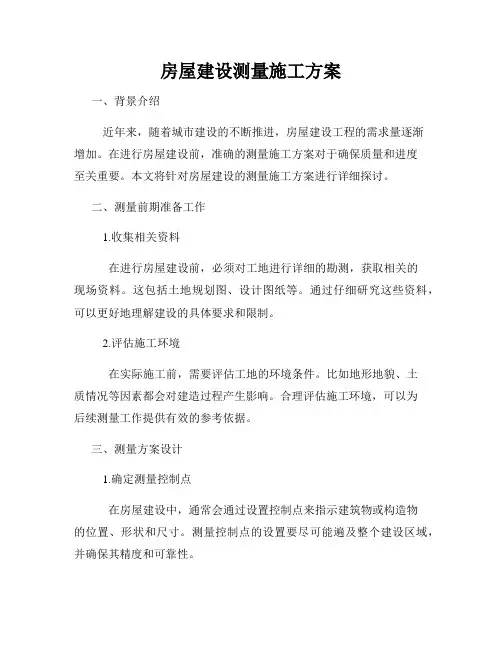

房屋建设测量施工方案
房屋建设测量施工方案一、背景介绍近年来，随着城市建设的不断推进，房屋建设工程的需求量逐渐增加。
在进行房屋建设前，准确的测量施工方案对于确保质量和进度至关重要。
本文将针对房屋建设的测量施工方案进行详细探讨。
二、测量前期准备工作1.收集相关资料在进行房屋建设前，必须对工地进行详细的勘测，获取相关的现场资料。
这包括土地规划图、设计图纸等。
通过仔细研究这些资料，可以更好地理解建设的具体要求和限制。
2.评估施工环境在实际施工前，需要评估工地的环境条件。
比如地形地貌、土质情况等因素都会对建造过程产生影响。
合理评估施工环境，可以为后续测量工作提供有效的参考依据。
三、测量方案设计1.确定测量控制点在房屋建设中，通常会通过设置控制点来指示建筑物或构造物的位置、形状和尺寸。
测量控制点的设置要尽可能遍及整个建设区域，并确保其精度和可靠性。
2.测量方法选择针对具体的房屋建设工程，需要选择合适的测量方法。
例如，对于较大规模的建筑物，常采用全站仪进行测量。
而对于地下管线或测量点难以接触的区域，可以采用无线遥感测量技术。
四、测量施工操作流程1.基础测量在房屋建设中，最先进行的是基础测量。
这一步骤是确保建筑物的稳定和安全的关键。
通过使用全站仪等仪器，可以测量出地基的位置、高程等关键参数。
2.建筑物测量基础测量完成后，接下来是对建筑物本身的测量。
这包括测量建筑物的各个区域、墙体、窗户等具体要素的位置和尺寸。
通过测量，可以确保建筑物的结构、形状和尺寸与设计图纸一致。
3.设备测量在建设过程中，还需要对安装的设备进行测量，确保其位置和连接符合要求。
例如，空调、电路等设备的位置和布置都需要测量来保证施工质量。
五、质量控制与纠偏处理1.现场质量检查在测量施工过程中，应定期进行现场质量检查，确保施工质量符合标准。
通过检查，可以及时发现问题，并及时采取纠正措施，以避免质量问题累积。
2.纠偏处理在测量施工中，有可能会出现一些不符合要求的部分。
在这种情况下，需要及时进行纠偏处理。
房建测量_工程施工方案
一、前言房建测量工程是建筑工程的重要组成部分，其施工质量直接影响到整个工程的质量和安全。
为确保房建测量工程施工的顺利进行，特制定本方案。
二、工程概况1. 工程名称：XX住宅小区房建测量工程2. 工程地点：XX市XX区3. 工程规模：共12栋住宅楼，建筑层数24-32层，总建筑面积约195031.11m2。
4. 工程特点：楼座地上面积145146m2，楼座地下面积10431.88m2，地下车库面积44498.00m2，裙楼与主体建筑施工轴线纵横交叉，点线之间相互关系复杂。
三、施工准备1. 施工人员：组织专业测量队伍，配备测量工程师、测量员、助手等。
2. 施工设备：RTS632电子全站仪、水准仪、经纬仪、钢尺、皮尺、绘图仪等。
3. 施工材料：测量控制点埋设材料、测量标志牌、测量记录表格等。
四、施工方法及工艺1. 施工控制网建立（1）根据场地条件、建筑物平面形状、主要点线分布情况及利用全站仪电子极坐标放样软件，以建设单位提供的轴网平面布置图为参照依据，建立场区施工测量坐标系。
（2）利用RTS632电子全站仪，以规划部门测定认可的基准点为施测依据，先在场区布测一条闭合或复核导线，该导线点作为施工控制网的主控制点。
2. 施工放样（1）根据控制网点，进行建筑物轴线、角点、标高点的放样。
（2）采用RTS632电子全站仪进行角度、距离测量，确保放样精度。
3. 施工测量控制（1）定期对施工控制网进行复核，确保施工控制网点的稳定。
（2）对建筑物轴线、角点、标高点的测量结果进行复测，确保施工放样精度。
（3）对施工过程中的测量数据进行记录、整理、分析，为后续施工提供依据。
五、施工质量保证措施1. 施工人员必须具备相应的专业技能和资格证书。
2. 施工设备必须经过检测，确保其精度和可靠性。
3. 施工过程中，严格执行施工工艺，确保施工质量。
4. 施工完成后，对测量成果进行验收，确保测量精度符合设计要求。
六、施工安全措施1. 施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套等。
房建测量方案
房建测量方案1 施工测量的准备工作：（１）了解工程的总体布局、定位及标高情况。
（２）对图纸进行校核。
（３）确定放线精度。
（４）测量设备、仪器确保在有效期内。
2 建筑定位放线：（１）建筑物平面控制网的测设：建筑物平面控制网的定位依据建筑为原有建筑物，其中新建教学楼南墙外皮距物理楼北墙外皮16.95m ，新建教学楼西墙与物理楼西墙平齐。
１）平面控制网的精度要求：根据建筑的结构和使用特点，布网精度为二级，测角中误差为 ±12"，边长相对误差为 1/15000。
２）距离丈量方法：距离丈量采用I 级钢尺，丈量时必须使用弹簧秤，并进行往返测量。
并考虑尺长、温度、倾斜、拉力等各项改正数。
具体公式为：（考虑采用标准拉力，则拉力改正数不计）式中：L---丈量时钢尺读数 t0---鉴定时标准温度 L0---实际距离 a---钢尺线膨胀系数 L 实---钢尺实际长度 t---测量时实际温度 L 明--钢尺名义长度 h---两端高差 ３）角度测设方法：如图1-1所示： 根据已知的起始方向，测设角度α：用正倒镜法测出∠AOB1后，用经纬仪精确测设出∠AOB1=α1，α1与α的差为β，过B1点作OB1，并量取距离。
（２）建筑物高程控制网测设：高程引入采用原场区内已知水准点进行测设，本工程布设4个临时水准点，组成建200实明实0拉高误长02L h )L t α(t L L L L ΔL ΔL ΔL ΔL L L +----=----=mmL 12±筑物的高程控制网，控制网的测量采用附和测法。
闭合差的要求： L：为附和线路长度。
（３）测设轴线控制桩：根据已布好的建筑物平面控制网，测设轴线控制桩，测设时以两端控制桩为准，测定该边的控制桩，并校核各桩间距，精度同平面控制网。
3 基础开挖和基础施工放线：（1）基础开挖放线1）根据轴线控制点，按图纸尺寸撒出基槽开挖上下口控制线，基槽上口控制线允许偏差为+50mm、-20mm，基槽下口控制线允许误差为±10mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程测量（结构）施工方案XX工程项目经理部年月目录一、编制依据（一）、施工合同（二）、施工图纸（三）、规范、规程二、工程概况（一）、总体概况（二）、设计标准三、施工准备四、场区平面控制网的测设（一）、场区平面控制网布设原则及要求（二）、平面控制网的布设五、高程控制网的建立（一）、高程控制网的布设（二）、测设方法六、± 0.00 以下施工测量（一）、轴线控制桩的校测（二）、平面放样测量（三）、支立模板时的测量控制（四）、± 0.00 以下结构施工中的标高控制七、± 0.00 以上施工测量（一）、平面控制测量（二）、高程的传递八、测量技术资料编制、管理九、人员组织及设备配置（一）、人员组织（二）、设备配置十、质量控制（一）、质量过程控制（二）、质量保证体系十一、安全文明施工XX工程测量（结构）施工方案一、编制依据（一）、施工合同北京 XX 工程施工合同文本，京合同第XXX 号，签定日期为X 年 X 月 X 日。
（二）、施工图纸XX建筑设计有限公司 XX 年 XX 月提供的设计图纸（结构、建筑），设计号为。
（三）、规范、规程1、规范《工程测量规范》（GB 50026— 93）2、规程（1）《建筑工程施工测量规程》（DBJ 01-21-95）（2）《建筑安装工程资料管理规程》（DBJ 01-51-2003）（3）《建设工程监理规程》（DBJ 01-41-2002）根据以上规范、规程关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。
二、工程概况（一）、总体概况XX工程位于北京市 XX 区 XX 大街 XX 号，东临 XX 南街、南临 XX 中心三号路、西临XX 中心中轴路、北临 XX 门外大街。
是集金融、商业、办公、餐饮为一体的综合性、智能化大型公用建筑。
该工程占地 16338m2,总建筑面积为 136034 m2，其中：地上 94000 m2，地下 42034 m2，地下四层为车库，每层层高 3.6m；地上 23 层，其中标准层层高为 3.6m。
建筑总高为109.8m。
（二）、设计标准1、建筑性质：高层办公楼2、设计使用年限： 50 年3、建筑耐火等级：一级4、建筑结构安全等级：二级5、抗震设防烈度： 8 度6、人防工程：六级物资库7、结构形式： 1＃、 2＃主楼为框架－剪力墙；3＃、 4＃主楼为框架－核心筒三、施工准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等；1、检查各专业图的平面位置、标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决。
2、对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定；3、复印预定人员的上岗证书，由主任工程师进行技术交底。
4、根据图纸条件及工程内部结构特征确定轴线控制网形式。
四、场区平面控制网的测设（一）、场区平面控制网布设原则及要求1、平面控制应先从整体考虑，遵循“先整体、后局部，高精度控制低精度”的原则。
2、轴线控制网的布设要根据设计总平面图、基础施工平面图、首层平面图及现场条件等合理布设。
3、控制点应选在通视条件良好、安全、易保护的地方。
4、轴线控制桩是工程施工过程中测量放线的依据，必须进行保护。
保护方法：首先以控制桩为中心砌长宽均为 0.5 米、高 0.3 米的砖墩，砖墩为周围砌砖，中间填充砂浆，砖墩外侧用砂浆抹平，必要时搭设钢管护栏进行围护，并用红白油漆作好测量警示标识，如示意图：（二）、平面控制网的布设根据本工程的结构形式和特点，建立二级平面控制网来控制工程的整体施工。
首级控制采用建筑方格网；再根据建筑方格网加密成各单体的建筑物平面控制网，作为二级控制。
两控制网等级均确定为二级。
1、城市坐标系统的引测及首级控制的测设根据北京市城乡建设委员会和北京市城市规划管理局联合发布的城规发[1998]2号通知规定，北京市新建、改建、扩建的永久性建筑物，统由北京市测绘院进行定桩放线。
2、建筑物定位桩测设本工程建筑物定位桩由北京市测绘院测定，现场共测设11 个点。
经测量人员对建筑物定位桩的角度、距离关系进行复测，精度符合规范要求。
3、主轴线控制网测设以建筑物定位桩为基准，测量人员使用TOPCON-601 全站仪以极坐标法测设本工程主轴线控制网。
本工程主轴线控制网见下图：在土方开挖完成，进行结构施工时，以主轴线控制网为依据，进行轴线控制加密，以满足结构施工的需要。
本工程加密轴线控制网见下图：5、平面控制网精度平面控制网的精度技术指标应符合下表的规定：等级测角中误差（mβ）边长相对中误差（K ）二级±121/15000五、高程控制网的建立（一）、高程控制网的布设为保证工程施工的竖向精度，每一工程应至少布设 3 个高程控制点组成高程控制网。
本工程北京市测绘院已测设了 3 个高程控制点，因此施工单位不必再测设高程控制网。
高程控制点数据如下：4、加密轴线控制网测设为满足现场施工进度及施工过程中方便使用，在场区内测设三个±0.00 标高控制点，作为施工高程的控制依据。
（二）、测设方法根据设计总图给定的±0.00 标高的绝对高程，以测绘院已测设的高程控制点为依据，首先用 S3 水准仪对高程控制点进行联测，高程无误后采用符合路线测定±0.00 标高控制点，并根据需要定期进行复测。
六、± 0.00 以下施工测量（一）、轴线控制桩的校测1、在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。
2、校测仪器采用测量精度2″级、测距精度2mm+2ppm 的全站仪。
（二）、平面放样测量1、轴线投测。
平面楼层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2 经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩 (轴线标志 )，将控制轴线投测到作业面上。
然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。
控制轴线标识示例：细部线放样示例：2、圆弧控制线放样。
圆弧线放样根据纵横轴线控制线进行，首先计算圆弧弦点与纵、横轴线的间距和垂距，然后以纵横轴线为依据放样弦点，最后将弦点连成弦线组成近似圆弧。
圆弧线放样示意见下图。
3、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理验线，验线合格后，进行下一步施工。
4、验线时，允许偏差如下：主轴线间距允许偏差（ mm）L≤30m±530m＜ L≤ 60m± 1060m＜ L≤ 90m± 1590m＜L± 20（三）、支立模板时的测量控制1、中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层 +500mm 或+1000mm 标高线，控制模板平面位置及高度。
2、模板垂直度检测模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。
（四）、± 0.00 以下结构施工中的标高控制1、高程控制点的联测。
在向基坑内引测标高时，首先联测高程控制网点。
经联测确认无误后，方可向基坑内引测所需的标高。
2、基坑标高基准点的引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。
标高基准点用红油漆标注在基坑侧面上，并标明数据。
3、施工标高点的测设。
施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。
施工标高点测设在墙、柱外侧立筋上，并用红油漆作好标记。
标高点标记示例：4、标高抄测的精度应控制在允许范围内，如下表所示：高度 H允许偏差每层±3H/30m±530m＜ H≤60m± 1060m＜ H≤90m± 1590m＜ H± 20七、± 0.00 以上施工测量（一）、平面控制测量本工程各建筑物± 0.00 以上的轴线传递用激光经纬仪竖向投测法进行。
1、平面控制网的布设（1）内控点布设作为该流水段的测量控制点。
裙房内设点布设见附图1，1＃、2＃塔楼内设点布设见附图 2，3＃、 4＃塔楼内设点布设见附图3。
（2）埋件的埋设内控点所在首层楼板相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。
以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出φ150mm 孔洞，以便轴线向上投测。
3＃、4＃楼预留洞位置、大小（暂定D＝100mm）与预应力筋布置提前做好沟通，预应力板筋适当调整。
（3）预埋件作法预埋铁件由 100×100×8mm 厚钢板制作而成，在钢板下面焊接 12 钢筋，且与底板焊接浇筑。
预埋件示意图：（4）控制点的测设待预埋件埋设完毕后，将内控点所在纵横轴线分别投测到预埋铁件上，并用TOPCON 601 全站仪进行测角、测边校核，精度合格后作为平面控制依据。
内控网的精度不低于轴线控制网的精度。
内控点如下图：（5）激光接收靶激光接收靶由 300×300× 5mm 厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。
平面内控点的布设，根据施工流水段的划分进行，每一流水段至少布设 3 个点，接收靶示意图 :2、内控点竖向投测（1）首先将 TDJ2 激光经纬仪安置在首层控制点上，对中整平后，将竖直度盘置为0°00ˊ 00"，打开电源开关，仪器发射激光束，穿过楼板预留洞直射到激光接收靶上，激光经纬仪操作人员首先调整焦距使激光束聚焦成光点，然后转动仪器，激光点在接收靶上的轨迹形成圆圈，上面操作接收靶人员见光后挪动接收靶，使靶心与圆心重合，此时固定靶位，接收靶中心即控制点位置。
轴线投测时，测量人员互相之间用对讲机进行联络。
轴线竖向投测示意图：3、轴线竖向投测的允许误差：4、作业层轴线、细部线放样（1）轴线控制点投测到施工层后，将经纬仪分别置于各点上，检查相邻点间夹角是否为 90°，然后用检定过的50m 钢尺校测每相邻两点间水平距离，检查控制点是否投测正确。
控制点投测正确后依据控制点与轴线的尺寸关系放样出轴线。
轴线测放完毕并自检合格后，以轴线为依据，依图纸设计尺寸放样出柱边线、洞口边线等细部线；（2）圆弧柱测量：圆弧柱中心线的控制采用CAD 图解法测量放样，在电脑上使用CAD 标注功能将圆弧控制线与横、纵轴关系尺寸数据标出，测量人员根据数据放样圆弧及圆柱控制线。
