扫描电路黑白电视机原理与检修
黑白电视机原理与检修
黑白电视机原理与检修黑白电视机原理与检修黑白电视机是一种最早的电视机型号,是在彩色电视机发展之前普遍应用的一种电视设备。
它的原理相对简单,但也需要经常进行检修和维护,以确保其正常运行。
下面将详细介绍黑白电视机的原理和检修方法。
一、原理黑白电视机的原理主要涉及图像信号的接收和显示。
具体来说,它包括信号接收、解调、放大、水平、垂直、亮度调节等多个步骤。
信号接收:黑白电视机通过天线接收到的电视信号,经过RF部分进行高频放大和选择,将其转化为中频信号。
解调:中频信号经过解调部分,通过检波和滤波的过程,将其转化为视频信号和音频信号。
放大:视频信号经过放大电路的处理,增大其强度,以便能够驱动显示器显示图像。
水平和垂直:黑白电视机通过水平和垂直改变电子束的位置来控制图像的扫描。
水平部分主要控制信号的水平同步,垂直部分则主控垂直同步。
亮度调节:为了调整黑白电视机显示的亮度,电视机内置了亮度调节电路,它能够控制电子束的亮度,以改变图像的明暗度。
二、检修在长时间使用黑白电视机过程中,难免会出现一些故障,需要进行检修和维护。
以下是一些常见故障及其检修方法。
1. 无显示图像如果黑白电视机开机无显示图像,首先应检查电视机的电源是否稳定工作。
排除电源故障后,可以检查信号输入端口是否松动或接触不良,尝试重新接插信号线。
如果问题仍然存在,可能是电视机的解调电路出现问题,可能需要修复或更换解调电路板。
2. 色彩问题如果黑白电视机显示的图像出现色彩问题,可以通过调节亮度、对比度和色调等参数来尝试解决。
如果问题仍然存在,可能是电视机的色彩处理电路出现问题,可能需要修复或更换电路板。
3. 图像不稳定如果黑白电视机显示的图像不稳定,可能是由于水平或垂直同步信号的问题。
可以通过调整同步电路的参数来尝试解决。
如果问题仍然存在,可能是电视机的水平或垂直电路出现问题,可能需要修复或更换电路板。
4. 噪声问题如果黑白电视机显示的图像出现噪声,可能是由于信号干扰或电视机的调谐电路出现问题。
第四章 黑白电视机电路分析
电路中几个部分的组成和各元件的作用见表4-5所示。
表4-5 红岩SQ-352B型机的同步电路组成及元件作用
1.幅度分离 幅度分离电路的作用:利用同步信号在视频信号中幅度最大的特点, 将复合同步信号从视频信号中分离出来。 在图4-20中,负极性的视频信号经电容C31耦合到幅度分离管V2 的基极,V2的静态工作点设置为:当同步信号没有到来时V2截止,此时, V2的集电极输出电压为0;而当同步信号到来时V2导通,此时,V2的集 电极输出高电平。这样,就将复合同步信号从视频信号中分离出来了。
2.积分电路 积分电路的作用:利用场同步信号的宽度(160μS)比行同步信号的宽 度(4.7μS)大得多的特点,从复合同步信号中把场同步信号分离出来。 积分电路的分离原理见示意图4-21所示,积分电路输入矩形脉冲时, 将输出锯齿波。当输入的矩形脉冲宽度相差很大时,其输出的锯齿波也相 差很大,因此其输出的小锯齿波就可以忽略。如果采用多级积分电路,会 让输出的大小锯齿波差距更明显,使分离效果更好。
图中,关机亮点消除电路由C、VD、R1组成,C称为消亮点电容,VD 称为消亮点二极管,R1的阻值很大,是C的放电电阻。RP是电视机的亮度电 位器。 电路的工作原理为:① 电视机正常工作时,100V电压经过VD对C充电 上“+”下“-”,使C上充的电压值略为100V。② 关机时,电源的100V消 失,此时C上充的100V电压开始释放:其上“+”经R2、RP、R4加到显像 管阴极,下“-”加到栅极,使显像管的阴、栅极之间为100V的正电压,则 阴极的电子发射能力减弱到0,消除了关机亮点。 由于电阻R1的阻值很大,使C上充的电放电很慢,可以让电压保持较长 的时间,确保关机亮点消除彻底。 ⑵ 泄放型关机亮点消除电路 泄放型关机亮点消除电路的工作思路:在关机瞬间,趁行场扫描还未完 全停止时,立即大幅减小阴极对栅极的电压,使阴极的电子发射能力大大加 强,电子束打到屏幕上后,迅速把高压电容上充的电泄放完,使高压消失, 失去对电子束的加速和吸引作用,从而消除关机亮点。 ⑶ 衰减型关机亮点消除电路 衰减型关机亮点消除电路的工作思路是:加大行场扫描电路的滤波电容 容量,关机后,滤波电容上充的电发生作用,让行场扫描电路的工作逐步减 弱,电子束在屏幕上仍然产生扫描,但扫描的光栅幅度逐步缩小,在此过程 中,将高压电容上充的电进行放电,当扫描结束时,高压电容上的电也完, 失去对电子束的加速和吸引作用,从而消除关机亮点。
黑白电视机场扫描电路安装、调试
(2) 振荡级的检查
脚电压正常与否,可反映出振荡级是否起振。 N3⑤脚电压正常与否,可反映出振荡级是否起振。若振 荡正常, 脚电压值应为0 当调节场同步电位器RP 荡正常 , ⑤ 脚电压值应为 0.6V 右 , 当调节场同步电位器 RP4 脚电压在0 左右微微变化。 脚电压不是0 时,⑤脚电压在0.6V左右微微变化。如⑤脚电压不是0.6V, PC1031 26脚电压也不是 左右, 脚电压也不是3 µPC1031 H26脚电压也不是3V左右,则表明振荡级工作不正 故障在振荡级。 常,故障在振荡级。
1. 水平亮线故障的检修 (l)故障部位的初判及检修
PC1031 内部及外围元件电路可知,场振荡器不起振, 1031H 由 µPC1031H2 内部及外围元件电路可知 ,场振荡器不起振 , 锯齿波形成电路不工,都将无锯齿波信号输出; 锯齿波形成电路不工,都将无锯齿波信号输出;或者场振荡器 和锯齿波形成电路工作正常,有锯齿波信号输出, 和锯齿波形成电路工作正常,有锯齿波信号输出,但输出放大 级有故障,偏转线圈中也无锯齿波电流。 级有故障,偏转线圈中也无锯齿波电流。故均会出现相同的故 障现象,即水平一条亮线。出现该种故障时,可从N 障现象 ,即水平一条亮线。出现该种故障时,可从 N37脚作为 故障的分割点着手进行维修。即从N 脚注入信号, 故障的分割点着手进行维修。 即从N37 脚注入信号,注意观察 屏幕上有无反应来区分故障是前级或是后级。 屏幕上有无反应来区分故障是前级或是后级。
2.3
场扫描电路的检测与调试 (一)通电前的检测
与前面实习相同,场扫描电路组装完毕后,通电前应检查 与前面实习相同, 场扫描电路组装完毕后, 元器件的组装是否正确,工艺是否符合要求。 元器件的组装是否正确,工艺是否符合要求。最后再检测一下 场扫描电路的在路电阻值是否正常, 场扫描电路的在路电阻值是否正常,同时为日后的维修实习提 供数据。 供数据。
黑白电视机原理与维修
电容的充电与放电。充电时电容两端的电压变化?放电时电 容两端的电压变化?交流电呢?
三极管中的电流方向。
三极管上的电压: U BE和 U CE
三极管的三种工作状态: 放大状态:发射结正偏 ,集电 结反偏 。工作在放大状态。 截止状态:发射结反偏 ,集电 结反偏 。相当开关断开。
饱和状态:发射结正偏 ,集电结正偏 。相当开关闭合。 管理资源吧(),提供海黑白量电视管机原理理资与维料修 免费下载!
黑白电视机原理与维修
管理资源吧(),提供海黑白量电视管机原理理资与维料修 免费下载!
本课程的学习方法
1、基础理论:《电工原理》、《电子技术》。 电压及电压的方向。
电流及电流的方向。 节点电流。 回路电压。 管理资源电吧感(线)圈,中提的供电海黑流白量电与视管机自原理感理资与电维料修动免势费的下关载系!。
3、信号通道及其它各部份所需直流电压。(12V)
二、稳压电源的电路组成及工作原理
1、稳压电源的组成:
电源变压器、整流电路、滤波电路、调整元件、比较放 大、取样电路及基准电压等部份组成——简称:整流滤 波电路和稳压电路。 管理资源吧(),提供海黑白量电视管机原理理资与维料修 免费下载!
2、稳压电源的方框图:
管理资源吧(),提供海黑白量电视管机原理理资与维料修 免费下载!
像素顺序传送示意图
管理资源吧(),提供海黑白量电视管2 光电、电光转换
管理资源吧(),提供海黑白量电视管机原理理资与维料修 免费下载!
显象管结构示意图
B K u 管理资源吧(),提供海黑白量电视管机d原理理资与维料修 免d 费g下k载!
管理资源吧(),提供海黑白量电视管机原理理资与维料修 免费下载!
•概 述
黑白电视工作原理
黑白电视工作原理

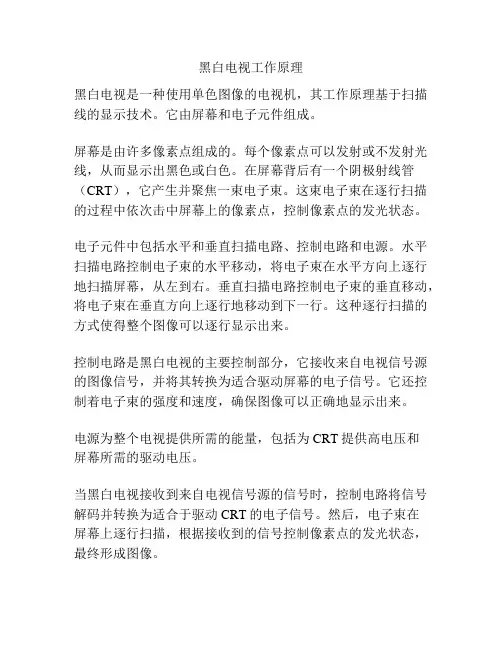

黑白电视是一种使用单色图像的电视机,其工作原理基于扫描线的显示技术。
它由屏幕和电子元件组成。
屏幕是由许多像素点组成的。
每个像素点可以发射或不发射光线,从而显示出黑色或白色。
在屏幕背后有一个阴极射线管(CRT),它产生并聚焦一束电子束。
这束电子束在逐行扫描的过程中依次击中屏幕上的像素点,控制像素点的发光状态。
电子元件中包括水平和垂直扫描电路、控制电路和电源。
水平扫描电路控制电子束的水平移动,将电子束在水平方向上逐行地扫描屏幕,从左到右。
垂直扫描电路控制电子束的垂直移动,将电子束在垂直方向上逐行地移动到下一行。
这种逐行扫描的方式使得整个图像可以逐行显示出来。
控制电路是黑白电视的主要控制部分,它接收来自电视信号源的图像信号,并将其转换为适合驱动屏幕的电子信号。
它还控制着电子束的强度和速度,确保图像可以正确地显示出来。
电源为整个电视提供所需的能量,包括为CRT提供高电压和
屏幕所需的驱动电压。
当黑白电视接收到来自电视信号源的信号时,控制电路将信号解码并转换为适合于驱动CRT的电子信号。
然后,电子束在
屏幕上逐行扫描,根据接收到的信号控制像素点的发光状态,最终形成图像。
总的来说,黑白电视的工作原理是通过逐行扫描的方式将接收到的图像信号转化为适合驱动CRT的电子信号,并控制像素点的发光状态,从而在屏幕上显示出黑白图像。
黑白电视电源原理与常见故障检修
保护电路动作
首先检查过热保护电路是否正常,然后检查过 流保护电路是否正常,最后检查其他保护电路 是否正常。
其他检修方法和技巧
01
02
03
替换法
对于一些可疑的部件,如 开关管、变压器等,可以 使用替换法来判断是否损 坏。
感谢您的观看
THANKS
输入电路
输入电路的作用是将220V交流电转换为 适合整流滤波电路的直流电。它主要由电 源变压器、整流桥和滤波电容等组成。
整流滤波电路
整流滤波电路的作用是将输入的直流电转 换为脉动直流电,然后通过滤波电容将其 平滑为直流电。
稳压电路
稳压电路的作用是保持输出电压的稳定。 它主要由取样放大器、调整管和保护电路 等组成。
《黑白电视电源原理与常见 故障检修》
2023-10-28
contents
目录
• 引言 • 黑白电视电源的工作原理 • 黑白电视电源的常见故障及原因 • 黑白电视电源的检修方法 • 案例分析与应用
01
引言
目的和背景
目的
介绍黑白电视电源的基本原理、常见故障现象及检修方法, 帮助读者更好地理解黑白电视电源的结构和维修方法。
开关振荡电路
开关振荡电路的作用是将脉动直流电转换 为高频交流电。它主要由开关管、振荡变 压器和滤波电容等组成。
03
黑白电视电源的常见故障 及原因
电源不能启动
电源插头或插座接触不良
检查电源插头和插座是否牢固连接,有无松动或接触不良现象。
保险丝熔断
检查保险丝是否完好,如发现熔断,需要更换新的保险丝。
其他常见故障及原因
黑白电视机原理与维修(ppt 69)
即包括人眼所能感觉到的最大亮度范围与最小亮度范围的差别, 及在不同环境亮度下对同一亮度所昌盛的主观亮度感觉。
3. 人的色彩感觉
人眼对彩色感觉的生理特征。
1.3.3 彩色三要素和三基色原理
1. 彩色三要素
彩色光通常可由亮度、色调、及饱和度三个物理量来描 述,这三个量被称为彩色三要素。
电容器,以防开机瞬间浪涌电流对整流管的冲击,同时对高频干 扰起旁路作用。
对滤波电路的要求
一般RC滤波电路,效果的好坏除与整流电路有关外,主 要取决于RC的时间常数,RC大,波纹小,但R大损耗增大。
稳压电路
电视原理 与现代电视系统
• Principle of TV • And Modern TV System
1.1 电子扫描
1.1.1 像素概念 电视图像的构成:像素,40多万;
图像传送:顺序; 扫描方式:逐行、隔行扫描,50次/S;
扫描方向:自上而下,从左至右。
像素顺序传送示意图
1.1.2 光电、电光转换
显象管结构示意图
BdBiblioteka Kdu
gk
1.1.3 电子扫描
逐行扫描
隔行扫描
隔行扫描的图像
扫描电流与重现图像关系
1. 垂直分解力 图像垂直分解力取决于系统沿垂直方向所能分解
黑白相间的条纹数。 M=K*Z’
2. 水平分解力 沿水平方向电视系统所能分解的黑白相间的条纹
数。 N=K’*M
第二章 彩色电视制式 与彩色电视信号
彩色制式: 指对彩色电视信号加工处理和传输的特定方式,即NTSC、PAL、
SECAM。
2.1 兼容制传送方式 2.1.1 兼容的必要条件 1 所传送的电视信号中应有亮度信号和色度信号两部分。 2 彩色电视信号通道的频率特性应与黑白电视通道频率特性基本一
第4章、黑白电视机扫描电路分析
1.行频锯齿波的形成 行频锯齿波是在行偏转线圈中形成的。行输出级的基本电路如图4-8 (a)所示,T是行激励变压器,V是行输出管,VD是阻尼二极管,C为逆程 电容, LY是行偏转线圈,CS是S校正电容,L1是行输出变压器(初级)。
图4-8(b)是基本电路的等效电路,行输出管工作在开关状态,等效为 开关K,当行输出管饱和时,相当于开关闭合;当行输出管截止时,相当于开 关断开。S校正电容CS等效为电源+EC,因为电源+EC经过L1、LY、 CS对CS 充电,充电电压略等于+EC,由于CS的容量较大,且不断地补充充电,所以 CS上基本维持电源电压+EC不变,在分析电路时,我们就把电容CS等效为 +EC。
逆程的前半段和后半段实质上是LY和C的自由振荡过程,逆程前半段和后半 段加在一起恰好是自由振荡的半个周期。逆程期间,自由振荡会在C上形成逆 程反向峰值电压uCp,其值为:
正常情况下,uCp≈7.8EC。 行逆程脉冲是一个非常重要的脉冲信号,行输出变压器就是利用它来变 压得到显像管所需要的高、中、低供电电压的。
表4-2 行偏转线圈中锯齿波电流的形成
⑷ 正程前半段:t3~t4期间 由于此时输入的行频矩形波仍是负脉冲,行管继续截止,开关K断开。 当逆程后半段结束时,LY中的电流会减小,在LY上产生上“-”下“+”的 感应电动势,该电动势维持原电流方向,向逆程电容C反向充电,C上的电压 很快达到二极管的导通电压,阻尼二极管VD就导通,LY上的感应电动势就 经过VD形成回路,iy的电流路径为: LY→EC(+)→EC(-)→VD→LY,因感 应电动势的减弱,LY中的电流iy呈线性减小,当减小到0时,正程前半段结 束。正程前半段电流iy在行偏转线圈中产生磁场,使显像管荧光屏上的电子 束从屏幕的左端扫描到中央。
扫描电路黑白电视机原理与检修
R1
C2
R2
T1
D1 D2
T2
Ui
T3
T1、T2为一对互补对称场输出管,
T3为场激励管,LY、RY分别为场偏
转线圈的等效电感和电阻,C1是耦
EC
合电容和隔直流电容,C2为自举电 容。
Ui
O t0 t1 t2 t4
t
C1
Iy
t3
t
IY
O
Uy
RY
t O
当饱当位当当变结t和t↓当3t=时,t化束=导t=ut1刻tI0时使i通升2时Y时后↑,得,高,,;,TL实时正T2Y当若导上际,3程基tI通=产上Y开T极=,t1生I始20基电Y,保C是感,极位1持I上呈应uY电跳i最不电数指电位变大变压值数动↓,-,E小上势TCILI,升1;3PY向集Y,↓,上TTT电正;13当感2反C供极程当极t应饱=电结tt电电=和4,位时束压动t导1产↑,。时高势通,生T,,降,3TI外TYT2低当反截1加1截导,t向止=负止通E电,t脉C,3,时1流下冲T-T,。2降结2导I截IY当Y为束迅通止为uE,速,i,0↑C,,I变时IIYYY上逆T=为,由2升程基00TT。1到前1极正提II半Y电供P反,段。 使T3截止转为导通,逆程后半段结束。
1.凯歌4D22-U型电视机幅度分离与场扫描电路
2.昆仑B3110型电视机幅度分离与场扫描电路
第六章 扫描电路
第六章 扫描电路
3.飞跃35D2型电视机幅度分离与场扫描电路
二、故障分析
第六章 扫描电路
1.昆仑B3110型电视机幅度分离与场扫描电路
二、故障分析
第六章 扫描电路
2.飞跃35D2型电视机幅度分离与场扫描电路
1.锯齿形成电路产生的失真
黑白电视机行扫描电路的检修
黑白电视机行扫描电路的检修一、课题名称:黑白电视机行扫描电路的检修二、课题纲要&教学目标【知识目标】1、熟悉行扫描电路结构、原理及其特点2、会修无光栅、扬声器中有“沙沙”声故障【素质目标】教会学生通过自己动手实践,能够熟悉行扫描电路结构、原理及其特点。
解决实际故障的同时,学生有所收获,开拓了学生的思路,进一步提高本专业的学习兴趣。
【能力目标】能够熟悉行扫描电路结构、原理及其特点。
学会解决实际黑白电视机行扫描电路故障检修的方法。
& 教学重点与难点无光栅,扬声器中有“沙沙”声故障分析检修& 教学环境:电子实训中心;中级部学生三、课题教学模式任务驱动教学法四、课题教学内容& 教学内容:本课题内容在整个模块中有着重要的作用。
电视机在实际使用中,该部分电路故障率较高,并且能使用多种方法进行检修。
通过教师讲解、演示,结合学生自己实践,达到掌握所教内容,为整机的检修奠定了基础。
& 教学过程一)实习准备:1、黑白电视机一台;2、万用表、电子实习工具;3、电子实习常用电子元器件及仪器仪表。
二)组织教学:1、点名,检查学生人数;2、查看学生工作服、工具准备情况。
三)复习提问:1、行扫描电路的主要任务有哪些?2、行扫描电路向CRT哪些电极上供电?任务提出:行扫描电路是电视机的重要电路,它既要向偏转线圈提供电流,又要向CRT 提供发光所需要的电压,因而该电路不工作,就一定会导致CRT不发光、不显像。
今天学习的任务是黑白电视机行扫描电路的检修。
任务分析:一、行扫描电路组成方框图二、行扫描主要电路的作用1、行振荡器:自激振荡产生行输出级所需要的频率为15625Hz左右的矩形脉冲。
2、行激励级:将行振荡器所产生的矩形脉冲进行功率放大。
3、行输出级:向偏转线圈提供锯齿波电流、向显像管及其它电路提供工作电压。
三、行扫描电路分析行输出元件作用:C54:升压电容 D9:升压二极管 C34:S型校正电路HDY:行偏转线圈 C10:行输出管 C:逆程电容D10:阻尼二极管 D14+100V:整流二极管1.行振荡器:W5、R46、C40为定时元件与18脚与内部的振荡电器构成振荡器,W5是行频调整电位器2.行激励电路:由Q9、R53、R56组成3.行输出波形:Q90、D16、C、D9、C54、HDY行输出变压器组成4.AFC电路:R65、C60组成积分电路后为三角波,C15耦合电容,C39、C44、C68组成,误差电压滤波器将误差电压经R45到18脚。
黑白电视机场扫描电路安装、调试
(2) 振荡级的检查
脚电压正常与否,可反映出振荡级是否起振。 N3⑤脚电压正常与否,可反映出振荡级是否起振。若振 荡正常, 脚电压值应为0 当调节场同步电位器RP 荡正常 , ⑤ 脚电压值应为 0.6V 右 , 当调节场同步电位器 RP4 脚电压在0 左右微微变化。 脚电压不是0 时,⑤脚电压在0.6V左右微微变化。如⑤脚电压不是0.6V, PC1031 26脚电压也不是 左右, 脚电压也不是3 µPC1031 H26脚电压也不是3V左右,则表明振荡级工作不正 故障在振荡级。 常,故障在振荡级。
2.场不同步故障检修
图像上、下滚动即为场不同步故障, 图像上、下滚动即为场不同步故障,为确定场不同步的故障 部位,可先调一下场频电位器RP 并观察图像。若调节RP 部位,可先调一下场频电位器RP4并观察图像。若调节RP4时图像 有瞬间同步点,则表明N 的振荡电路工作正常, 有瞬间同步点,则表明N3的振荡电路工作正常,故障在同 步引 人的两节积分电路或是耦合电容上,可能是R 开路, 人的两节积分电路或是耦合电容上,可能是R27、R28开路,C32、 击穿短路或是C 开路或虚焊,使场同步信号无法输入到N C33击穿短路或是C34开路或虚焊,使场同步信号无法输入到N。集 成块的⑤脚上。若调节RP 不能找到瞬间同步点, 成块的⑤脚上。若调节RP4时,不能找到瞬间同步点,应着重检 查场振荡电路的定时元件, 是否变质, 查场振荡电路的定时元件 , 如 RP4 、 R32 、 、 R31 、 C36 是否变质 , 32、 均良好,则为µPC1031 1031H 若 RP4 、 R32 、 、 R31 、 C36 均良好 , 则为 µPC1031H2 内部振荡器不良 32、 所致。 所致。
1. 水平亮线故障的检修 (l)故障部位的初判及检修
黑白电视机原理与分解
像信号,会出现白色亮线,称逆程回扫线。为了消除逆程回扫线 干扰图像,必须消除回扫线,称行消隐和场消隐,合成复合消隐。 所以电视信号中要加入复合消隐信号 三.复合同步信号 电子扫描在摄像管一行行、一场场进行分解 图像,在显像管重现图像也是一行行、一场场扫描的,分解与重 现的扫描必须同步,否则就不能正确重现图像。所以电视信号中 必须加入行同步信号和场同步信号,合称复合同步信号。
总结提问?
1、正程扫描线是倾斜的吗?2、图中场扫描逆程有几行? 3、为什么能看到连续画面? 我国广播电视扫描参数 我国广播电视采用隔行扫描方式,其主要扫描参数如下: 行周期:TH=64μs;行频:fH=15625Hz; 行正程:TSH=52μs;行逆程:TRH=12μs; 场周期:TV=20ms;场频:fV=50Hz; 场正程:TSV=18.4ms;场逆程:TRV=1.6ms; 帧周期:TZ=40ms;帧频:fZ=25Hz;
U
讨论、小结、练习
• 见P9复习题第8—10题。
§1-5 黑白电视机的电路组成和工作原理
黑白电视机主要由信号系统、扫描系统 和电源系统三部分组成 一.信号系统 信号通道部分:高频头、中频放
大器、视频检波器、视频放大器、伴音通道。
1. 高频调谐器(高频头) 组成 (1)输入电路 (2)高频放大器 (3)本机振荡器 (4)混频级 作用 (1)调谐(选台) (2)高频放大 (3)变频 将各频道的高频电视信号(图像高频载波和 伴音载波)变成38MHZ的图像中频和31.5MHZ的伴音 中频。
负极性信号
电阻像——扫描——图象电信号
3.显像管显像原理 显像管——电真空器件,由电子枪、荧光屏、 偏转线圈等组成。 电子枪阴极受热发射的电子束,在电场及偏转磁场作用下,按从左 到右,从上到下的顺序依次轰击荧光屏。 电子束轰击屏内表面荧光粉发光。 内外石墨层 其发光亮度正比 偏转线圈 第二、四阳极 于电子束携带的 管脚 能量。控制电子 电子束 荧 灯丝 光 束能量,就控制 铝 屏 阴极 荧光粉 膜 栅极 了对应像素的发 (加速极) 铝膜 光亮度→屏幕 (聚焦极) 第一阳极 第三阳极 上重现了发送 高压嘴 端的光像。
黑白电视机 的原理、组 装、调试与维修
14CM黑白电视的制作第一章黑白电视机原理一、电视的基本知识1、电视机的分类1.1 按荧光屏重现的颜色分类电视机按荧光屏重现的颜色可分为黑白电视和彩色电视机。
黑白电视机的荧光屏上仅能重现被摄物的亮度差异,呈现黑白图像,彩色电视机的荧光屏上不仅能重现被摄物的亮度差异,还能还原出被摄物的色调和色饱和度,呈现彩色图像。
1.2按使用的主要器件分类电视机按使用的主要器件可分为电子管电视机、晶体管电视机、集成电路电视机。
集成电路电视机是目前电视机生产的主流和方向,不断提高电视机电路的集成化程度,一台电视机的整机可以有三块、两块、一块集成电路组成。
2、电视传送图像的过程电视传送图像的过程主要是把图像中明暗不同的亮度变换程度不同的电信号和借助无线电波作为“运载”电信号的工具。
电视图像的传送首先用摄像机把图像分解成亮暗不同的电信号,并把光信号转变为电信号,这一信号为视频信号或图像信号,经过放大,在图像放射机中以调幅的方式把视频信号装载到超高频载波中,形成超高频调幅波送到发射天线。
电视接收机则将收到的高频电磁波进行放大、检波等处理,将图像信号和伴音信号从高频载波中取出来放大到足够的幅度,利用显像管将图像信号还原的图像明暗变化,即重现图像;利用扬声器将伴音信号还原成声音。
全电视信号3、电视中的扫描一幅完整图像的传送和重现,是靠摄像管和显像管中电子束在靶面及荧光屏面上从左到右,从上到下有规律地运动实现的。
3.1 逐行扫描电子束在荧光屏上一行接一行地扫完整个画面,在我国不采用这种扫描方式,会与图像闪烁现象。
3.2隔行扫描在我国采用这种扫描方式,在这种方式中,电子束对一帧画面扫描两次,第一次扫描奇数行像素,第二次扫描偶数行像素,从而避免了亮度闪烁。
4、全电视信号电视为了重现图像,必须传送图像信号,为了使接收端和发送段同步工作,必须发送同步信号;为了使扫描逆程不在荧光屏上显示出来,还必须加入消隐信号。
一个行周期的全电视信号波形一个行周期的电子束扫描轨迹5、高频电视信号传送图像信号和伴音信号都要“装载”在频率很高的高频载波上,形成高频电视信号才能进行距离的传送,高频信号包括高频图像信号和高频伴音信号。
黑白电视机的显示原理是啥
黑白电视机的显示原理是啥
黑白电视机的显示原理是利用扫描线显示。
具体原理如下:
1. 图像传输:在黑白电视信号中,图像被分解为一系列的扫描线。
电视信号发送器将这些扫描线以频率(通常是50或60赫兹)传输到电视接收器。
2. 水平扫描:电视接收器接收到信号后,首先进行水平扫描。
水平扫描通过从左到右依次激活每个像素点来创建图像的水平线。
3. 垂直扫描:完成水平扫描后,电视接收器开始进行垂直扫描。
垂直扫描通过从上到下依次激活每个水平线来创建完整的图像。
4. 阿基米德螺线:实际的扫描过程采用了阿基米德螺线的形状,而不是简单的直线。
这是因为电子束需要在水平和垂直方向上同时移动,以覆盖整个显示区域。
阿基米德螺线的形状可以确保扫描过程的平滑和高效。
5. 电子束:黑白电视机的显像管中有一个电子枪,它通过发射高速电子束来激活荧光屏幕上的像素点。
当电子束通过荧光屏幕时,屏幕的磷光发出光。
对于黑白电视机,只有一个荧光层。
6. 灰度控制:为了显示不同的灰度级别,电子束的强度可以根据信号的亮度级别进行调整。
强电子束激活的像素点将呈现出更亮的灰度,弱电子束激活的像素
点则呈现较暗的灰度。
通过不断扫描和激活屏幕上的像素点,黑白电视机可以创建出完整的图像。
这种基于扫描线的显示原理是黑白电视的基础,与彩色电视的显示原理有所不同。
黑白电视原理与维修二
保证扫描嵌套(隔行扫描正确)
行、场同步脉冲的分离采
用微分与积分电路。
41
附加4.全电视信号的频谱
频谱→信号中所含的频率成份及其能量分布。 电视信号可看成周期信号,其频谱有一定规律性。 ⑴ 简单静止图像的频谱 考察只在水平方向有变化的静止图像——每行扫描获得的图 象信号都是一样的——以行频重复。
②并行现象
奇偶两场光栅的镶嵌情况不理想→有效行数减少。 ③垂直边沿锯齿化 在正常观看距离及电路工作良好、景物运动速度一般时, 人们不能明显感觉到这些缺点。
13
奇偶两场并行现象
14
15
扫描非线性失真
扫描正程传送图像信号显像,故要求正程扫描速度均匀→
偏转电流要线性良好,否则重现图像会非线性失真。
33
附加3.图像的分解力
• 电视图像的分解力用能分辨黑白相间线条的线数来表示。
– 500线清晰度——分辨黑白相间的线条的总数为500条。 1.垂直分解力M
• 理想条件下,M= Z = 575
每帧扫描行数Z
• 实际上M与图像状态和扫描线的相对位置有关, M= kZ=0.76*575=427 取k=0.76 • 我国广播电视的垂直清晰度大于400线。 – DV机520线左右,S-VHS在400线,VCD在280线。 2.水平分解力N • 单位长度上水平分辨力与垂直分辨力相同 N=4M/3=4*427/3≈583
逐行扫描 50Hz/20mS
31250Hz/32μS
625
625
11MHz
隔行扫描 50Hz/20mS
25Hz/40mS
15625Hz/64μS
625
312.5
5.5MHz
8
图象的同步扫描
第四章 黑白电视机电路分析
电路中各元件的名称或作用见表4-4所示。
表4-4 红岩SQ-352B型机场扫描电路元件的名称或作用
电路中的信号处理过程为:积分电路R27、C32、R28、C33分离出场同步 信号送到μPC1031H2的⑤脚,去控制场振荡的频率,保证场振荡频率为准确的 50HZ,场振荡产生的场频矩形脉冲由④脚输出,经过锯齿波形成电路R33、 RP5、C40、RP6、R34变成场频锯齿波后,由C37耦合到μPC1031H2的⑦脚, 进入场激励及场输出电路。经过场激励和场输出级的放大处理后,由①脚输出场 频锯齿波信号,经C42耦合送给场偏转线圈,并经VD1送出场消隐信号。 调节RP4可以调节场频,调节RP5可以调节场幅,调节RP6可以改变场线性。
在图4-20中,从V2的集电极输出的复合同步信号,经过R27、C32、 R28、C33两级积分电路后,分离出场同步信号,去控制场振荡电路。
3.AFC电路 AFC电路是自动频率控制电路的简称,它的作用是自动实现行 同步。AFC电路的基本工作原理是:将行同步信号与从行输出级送来 的行逆程脉冲信号进行频率和相位比较,得到误差电压UAFC,去控 制行振荡,使行振荡的频率和相位同步。 红岩SQ-352B型机的行振荡管采用NPN型管,则图4-20所示 的AFC电路的工作情况为:
· 当行振荡频率正常时,经过比较后,输出UAFC=0;
· 当行振荡频率偏高时,经过比较后,输出UAFC <0; · 当行振荡频率偏低时,经过比较后,输出UAFC >0。 输出的UAFC电压送到行振荡级。
第四节 显像管及其附属电路分析
显像管是电视机的主体和核心,它通过电─ 光转换,重现电视图像。 一、黑白显像管结构 黑白显像管的结构如图4-22(b)所示。从外部结构上看,显像管的 外部结构可以分为四个部分:管脚、管颈、锥体、屏幕。 显像管的管脚排列见图4-22(a)所示,从缺口开始,顺时针依次为 1、2、3、4、5、6、7脚,图中注明了每只引脚的作用。 在显像管的工作中,电子枪和偏转线圈是很重要的两部分,下边分别 进行介绍。 1.电子枪 显像管的管颈内含有电子枪,电子枪是一个电子发射装置,它发射出 电子束,打到显像管的屏幕上,被打中的荧光粉就会发光。轰击荧光粉的 电子越多,荧光粉发光越强。电子枪是显像管中最精密的部分,它主要由 灯丝、阴极、栅极、加速极、聚焦极和高压阳极等几部分组成,下边分别 进行介绍。 ⑴ 灯丝 其作用是通电发热,对阴极进行加热。黑白显像管的灯丝一般直接加 12V直流电压(彩色电视机中显像管的灯丝一般加6.3V的交流脉冲电压)。
黑白电视机检修流程
更换SAWF
否
检查SAWF?
是
不正常
更换失效元件
检查2BG1各级电压是否正常
否
Upc1366坏 调谐器或线故障
2BG1坏
是
电视机故障现象的判断与排除
• 全面了解故障机的故障原因信息
– 操作方式、故障现象
• 对故障机做开路检查
– 观察明显的故障点——异味、焦糊、爆裂等
• 通电检查
– 温升、冒烟
• 检查电视机的故障现象
电压正常
电压正常
图像通道 upc1366
电视正常工作!
黑白电视机检修举例(一) 故障现象:有光栅、有伴音、无图像
检修开始
2R20,2R35,2R21, 2R22,2R23,2R24 开路
否
视放管2BG4基级 电压是否3.6V? 否
是
视放管2BG4集电极 电压是否为65V? 100V,太高
2C24开路
电视机故障常用检查方法
• 6、电阻检测法 • 电阻检测法就是用万用表电阻当来检测电阻、电容、电
感、二极管、三极管、集成电路等元器件的好坏及整机电 路是否有短路、开路现象。 • (1)故障元器件和检测。对有怀疑的晚期间,从电路 板上拆下,根据学过的知识,用万用表电阻档对元器件进 行测试,从而可以判断出元器件的好坏。 • (2)测量直流稳压电源输出端对地电阻是否正常,从 而可以判断电源电路是否有对地短路或开路鼓掌。 • (3)集成电路在路电阻测量。集成电路的内部电路或 外围元件损坏,绝大多数情况都会表现电阻值的变化,因 此测量集成电路引脚的在路电阻,与电路正常工作时集成 电路在路电阻比较,就可以发现组织异常的部位。
• •
•
•
总结
电视机的一种故障可以用多种上面介绍的方法检测出 来。实际中要结合具体情况灵活运用各种方法。而最根本 的是数量掌握中电视机的工作原理,用理论知识去分析现 象,就能在检修中迅速、准确地查出故障。 当电路不能工作时,应关断电源,再认真检查电路是否 节错、掉线、断线、元器件节错等,查线时用万用表R×1 欧档测量。 线路检查完毕后统建,电路仍不能工作,则应从原理着 手,根据故障现象,分析和确定故障可能出现在电路的某 个部位,逐步嫂小鼓掌部位,最后确定故障。切莫盲目乱 拆乱换、胡乱调试。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第六章 扫描电路
3.工作原理
✓脉冲前沿阶段 ✓脉冲平顶阶段 ✓脉冲后沿阶段 ✓脉冲间歇阶段
第六章 扫描电路
变形间歇振荡电路及等效电路
第六章 扫描电路
电感三点式振荡器的工作过程 (a)脉冲前沿阶段 (b)脉冲平项阶段 (c)脉冲后沿阶段 (d)脉冲间歇阶段
振荡管的各极电压波形
间歇阶段电压变化
第六章 扫描电路
一、行振荡电路
1.作用
产生频率为15625Hz、幅度在2~3V的矩形脉冲, 以推动行激励级和行输出级, 使它们工作在开关状
态。即产生行频脉冲信号。
行振荡器满足64 μs的行扫描周期内有18μs~20 μs的截止期, 44μs~46 μs的导通期的要求。
2.电路组成
电感三点式振荡电路
矩形脉冲电压的形成
第六章 扫描电路
6.3 场振荡 一、锯齿波形成电路
1.作用 将场扫描脉冲转换成场锯齿波电压。
2.电路组成
3.工作原理
第六章 扫描电路
四种锯齿波形成
第六章 扫描电路
二、分立元件的场振荡电路
1.作用 产生50Hz场扫描脉冲。
2.电路组成
3.工作过程
图6-12多谐振荡器基本电路
第六章 扫描电路
➢脉冲前沿阶段 ➢脉冲平顶阶段 ➢脉冲后沿阶段 ➢脉冲间歇阶段
第六章 扫描电路
2.电路组成 3.电路分析
第六章 扫描电路
6.10 行输出电路与高压电 路
一、行输出电路作用
行输出电路的主要作用是向行偏转线圈提 供线性良好、幅度足够的锯齿波电流,使显 像管中的电子束作水平运动。并通过回扫变 压器向CRT提供各极工作电压。
行输出级工作在高电压大电流的开关状态,采 用分立元件结构。其功率消耗较大,甚至可达 到整机功率消耗的一半。
负反馈电路
第六章 扫描电路
6.6 电路分析与故障分析 一、电路分析
1.凯歌4D22-U型电视机幅度分离与场扫描电路
2.昆仑B3110型电视机幅度分离与场扫描电路
第六章 扫描电路
第六章 扫描电路
3.飞跃35D2型电视机幅度分离与场扫描电路
二、故障分析
第六章 扫描电路
1.昆仑B3110型电视机幅度分离与场扫描电路
第六章 扫描电路
OTL场输出级实际波形图
第六章 扫描电路
场输出电路中有关电压、电流工作波形
第六章 扫描电路
6.5 场扫描失真和线性补 偿
一、锯齿波电流的线性对图像的影响
1.线性良好 2.上线性失真 3.下线性失真
第六章 扫描电路
光栅正常
上线性失真
上部压缩 下部拉伸
下线性失真
下部压缩 上部拉伸
图6-13大回环式场多谐振荡电路
第六章 扫描电路
三、场同步原理和条件
1.场同步原理
2.场同步条件
第六章 扫描电路
第六章 扫描电路
四、集成的场振荡和锯齿波形成电路
1.场振荡电路
D7609集成电路场振荡和锯齿波形成电路
第六章 扫描电路
D7609集成电路场振荡和锯齿波形成电路
第六章 扫描电路
2.锯齿波形成电路
一方面将分频后的15625Hz行频信号与行同步信号 的频率和相位进行比较,产生误差电压去控制改变VCO 振荡的频率,保证其与行同步信号的频率相同。
另一方面取出行输出级的行逆程脉冲与已被同步的行 频信号进行鉴相比较,产生误差电压去控制改变行输出 信号的相位,保证其与行同步信号的相位相同。
二、组成
三、基本工作原理
1.只有行同步脉冲输入时的情况 2.只有锯齿波比较电压输入的情况 3.行同步脉冲和锯齿波电压同时输入时的情况
第六章 扫描电路
六、性能指标及LPF
1.性能指标
➢同步保持范围 ➢同步捕捉范围 ➢抗干扰能力
第六章 扫描电路
2.低通滤波器
双时间常数LPF 鉴相特性与压控特性
第六章 扫描电路
6.9 行振荡电路与行激励 电路
二、性能要求
三、组成
由场振荡、锯齿波形成、场推动、场输出、 场偏转线圈DY等电路组成。
第六章 扫描电路
视
同
频
步
输
分
积 分
场振 荡
场锯 齿波 形成
场激 励
场输 出
场偏转 线圈
入
离
线性
补偿
场振荡:产生50Hz场扫描脉冲; 场锯齿波形成:将场扫描脉冲转换成场锯齿波电压; 场激励:对场锯齿波进行电压放大; 场输出:对场锯齿波进行功率放大,为场偏转线圈提供锯齿波电流。
二、行激励电路
1.作用与要求
提供功率足够的行脉冲信号,使行输出管工作于开关状态 。
一方面向工作在高电压大电流状态的行输出级提供足够的激 励功率;另一方面实现反向激励,即推动级导通时,输出级截止 ,反之亦然,以减少高频辐射和功率损耗。
行推动级一般采用分立元件结构。 行激励方式有两种:同极性激励、反极性激励。
3.利用行输出电路产生的行逆程脉冲为显像管阴极提 供行消隐脉冲,以消除水平回扫线。
4.给AFC电路提供基准比较脉冲。
二、性能要求及电路特点
1.为行偏转线圈提供的锯齿波扫描电流应当具有足够的幅度,而且
线性良好。
2.行扫描能被行同步信号所同步,且同步稳定可靠。
3.行脉冲不干扰机内其它电路的正常工作。
4.行输出级工作效率要高。 5.行振荡器是一个电压控制振荡器,其振荡频率和相位受AFC电路 输出的直流电压所控制; 6.行扫描工作频率高,行频是场频(50Hz)的312.5倍; 7.行输出管以开关工作方式在行偏转线圈中形成锯齿波电流,逆程 期间会产生很高的逆程脉冲,因此对行输出管和行输出变压器的耐 压要求很高; 8.行扫描电路不仅要为行偏转线圈提供幅度很大的锯齿波电流,而 且还要为显像管和视放级供电,因此行扫描电路功耗很大,占整机 功耗的50%以上。
第一种特性
第二种特性
四、平衡式鉴相器电路分析
1.只有行同步脉冲输入输入时的情况
2.只有锯齿波比较电压输入的情况
3.行同步脉冲和锯齿波比较电压同时输入时的情况
第六章 扫描电路
图像中心与行频的关系 (a) f0= fH (b) f0> fH (c) f0< fH
第六章 扫描电路
五、不平衡式鉴相器电路分析
t t
IY
c
+
K C0 -
eE
充
Ic Tr
IHP t
Tf
t
放
c
+
Id
K
- C0
t
eE
uC0
K
c
+
C0
e
E
-E
UCMAX t
第六章 扫描电路
二、基本电路
阻尼二 逆程电容
极管 0.01~0.047
B2
第六章 扫描电路
B1
T
D C0
LY
LS
E
CS
LY为行偏转线圈
行激励 变压器
行输 出管
LS为行线性补偿电感
行输出 变压器
CS为S校正电容
(1)行输出管工作在开关状态,行激励 级输出开关脉冲作用变压器B1;
(2)接CS电充源电后,,且ECCS通容过量L较Y、大L,S对则电其容充 电周期内变化小,在行输出管工作 时可作电源;
3.性能要求
分离性能良好;电路性能稳定;分离出的同 步信号幅度应一致。
二、二极管箝位电路(比较少用)
第六章 扫描电路
图6-2 同步信号的一般分离及问题
第六章 扫描电路
图6-3 箝位电路及输入输出信号波形
第六章 扫描电路
三、三极管幅度分离电路
图6-4 基本电路 图6-5 实际电路
第六章 扫描电路
第六章 扫描电路
二、失真原因和特点
1.锯齿形成电路产生的失真
下线性失 真
第六章 扫描电路
2.耦合电容引起的失真 3.场输出管非线性引起的失真
第六章 扫描电路
三、补偿电路
1.积分预失真补偿原理
2.积分预失真补偿电路
第六章 扫描电路
下线性补偿电路
上线性补偿电路
第六章 扫描电路
3.利用负反馈改善线性
第六章 扫描电路
R1
C2
R2
T1
D1 D2
T2
Ui
T3
T1、T2为一对互补对称场输出管,
T3为场激励管,LY、RY分别为场偏
转线圈的等效电感和电阻,C1是耦
EC
合电容和隔直流电容,C2为自举电 容。
Ui
O t0 t1 t2 t4
t
C1
Iy
t3
t
IY
O
Uy
RY
t O
当饱当位当当变结t和t↓。3t=时,t化束=导t=当t1刻tI0时使通2时Yu时后↑,得i,升,,;,TL实高正T2Y当若导上际时3程基tI通=产上,Y开极=,t生I始20T电Y,保C是1感,基位1持I上呈应uY极跳i最不电数指电电变大变压值数动位,-,E小上势↓TCIL,,升1;3P向集Y,I,上TTYT电正13↓当感2反C供极程;极t应饱=电结当t电电和4,位时束t压动=导产↑,。高势t通,1生T时,降,3TI外,YT2低当反截加1T导,t向止1=负截通E电,t脉C止3,时1流下冲,-T,。降结2TI截IY当2Y为束迅导止为uE,速通i,0↑C,,I变时,IYY上逆T为,I由Y2升程基=0TT。1到1前极0正提II半Y电供P反段 ,使T3截止转为导通,逆程后半段结束。
场振荡与锯齿波形成电路关键点电压波形
第六章 扫描电路
6.4 场激励、场输出电路
一、场激励电路
1.作用
对场锯齿波进行电压放大。 把锯齿波适当放大,以满足场输出级对输入信号幅 度的要求。另外可起到中间隔离级的作用。
